Atari 8-bit (400 / 800 / XL / XE)¶
La gamme 6502 + coprocesseurs custom d'Atari (1979) : ANTIC + GTIA pour la vidéo (playfield programmable, DMA, display lists), POKEY pour le son, le clavier et l'I/O série SIO. Une architecture très en avance qui préfigure l'arcade Atari. Réparation type 8 bits : recap, RIFA d'alim (XL/XE), POKEY.

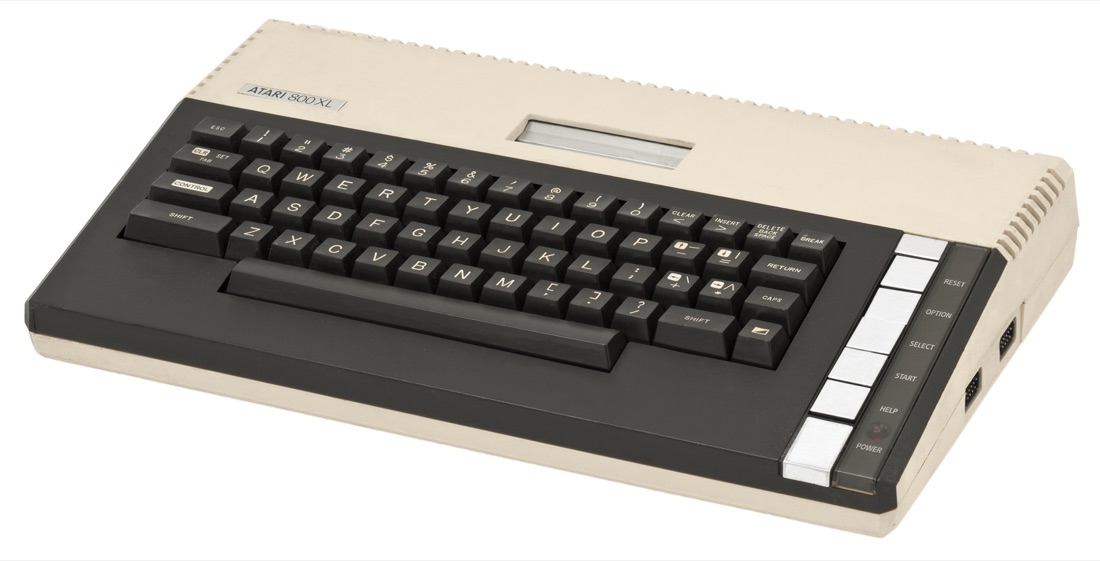

Atari 800XL — photo Evan-Amos, CC BY-SA 3.0 (Wikimedia Commons).
Identification¶
| Modèle | Année | Note |
|---|---|---|
| 400 / 800 | 1979 | 400 = clavier membrane ; 800 = clavier plein, 2 slots cartouche |
| 1200XL | 1983 | éphémère, incompatibilités |
| 600XL / 800XL | 1983 | la référence (800XL = 64 Ko) |
| 65XE / 130XE | 1985 | 130XE = 128 Ko (banques) ; style ST |
CPU : 6502(C) ; Vidéo : ANTIC + GTIA ; Son/IO : POKEY ; port SIO (lecteurs 810/1050, imprimantes…), cartouche.
Horloges & fréquences ✅¶
| Composant | Fréquence | Rôle / portée |
|---|---|---|
| MOS 6502 | 1,79 MHz (NTSC) · 1,77 MHz (PAL) | CPU |
| ANTIC | — | coprocesseur d'affichage (liste d'affichage, DMA) |
| CTIA / GTIA | — | génération vidéo (couleurs, joueurs/missiles) |
| POKEY | — | son, clavier, port série, potentiomètres |
L'architecture repose sur trois coprocesseurs aux côtés du 6502 — ANTIC, CTIA/GTIA et POKEY. En diagnostic, un symptôme purement vidéo oriente vers ANTIC/GTIA, un symptôme son ET clavier ET port série oriente vers POKEY.
Pourquoi c'est utile en réparation
Une horloge absente ou hors valeur au fréquencemètre désigne directement le quartz, son circuit de division ou le composant alimenté — c'est le point de départ le plus rapide sur une machine qui ne démarre pas. Source : Wikipédia (CC-BY-SA).
Réparation (technicien)¶
- Recap + RIFA : les alims XL/XE (bloc « Ingot ») et leurs RIFA fument → remplacer → Recap.
- Écran noir : RAM / OS ROM / MMU / GTIA → substitution (souvent sur support sur 800).
- POKEY : plus de son / clavier partiellement mort → remplacer le POKEY.
- Clavier 400 : membrane → nettoyage / remplacement.
- SIO : périphériques non vus → câble/port SIO, alims des lecteurs.
- Cartouche : contacts → nettoyage.
Procédure — ordinateur mort, dans l'ordre ✅¶
Ce que cette procédure ajoute
Un ordre pensé pour un micro familial : ce qui tue ces machines, c'est leur alimentation, leur pile, leurs condensateurs, leur RAM sur support et leur clavier — à peu près dans cet ordre, et bien avant le CPU. → Diagnostic PCB
1. L'alimentation — mesurée avant d'être branchée. C'est l'étape qu'il ne faut pas intervertir. Sur une machine de cet âge, une alimentation ne s'arrête pas simplement : un régulateur 5 V qui lâche haut envoie 7, 9, 12 V sur le bus et emporte la RAM et les puces custom avec lui. Mesurer chaque rail hors machine, sous charge factice si possible, et seulement ensuite la brancher. Cette page documente des condensateurs RIFA sur cette machine : les condensateurs de filtrage secteur qui se fissurent, puis lâchent en fumée à la première mise sous tension. Les remplacer avant d'allumer, pas après.
2. La pile, si la machine en a une. Toute pile d'horloge ou de sauvegarde soudée sur une carte est une fuite à venir. Si la tienne en a une et qu'elle n'a jamais été changée, la sortir avant qu'elle n'emporte les pistes. → Piles de sauvegarde
3. Les condensateurs. Le recap est la norme sur ces machines, pas le dernier recours — et sur l'alimentation d'abord, puisque c'est elle qui protège le reste. → Recap
4. La RAM, sur ses supports. Ces machines ont été conçues pour être réparées : la RAM, et souvent la logique, sont sur supports. Tout ré-enficher d'abord — trente ans d'oxyde, c'est un no-boot classique. Puis échanger les puces : une RAM morte donne en général un motif de caractères parasites reproductible, ou un écran figé sur un caractère fixe.
5. Le clavier. Une console n'en a pas ; celui d'un ordinateur est une pièce d'usure. Un clavier à membrane lâche par lignes ou colonnes entières mortes — c'est la membrane, pas la machine. Un clavier mécanique demande un nettoyage de contacts, pas un remplacement. Voir cette page : le mode de panne est souvent documenté par modèle.
6. Le support — cassette ou disquette. Les deux se ramènent souvent aux mêmes choses : une tête sale, et pour la cassette l'azimut et une courroie devenue goudron. ⚠️ Côté disquette, vérifier que la mécanique a bien une courroie avant d'en chercher une : beaucoup en ont, mais certains lecteurs sont à entraînement direct, et démonter pour trouver une pièce qui n'existe pas ne sert qu'à user le lecteur. Une machine qui démarre mais ne charge rien est une panne de lecteur, pas de logique — inutile de la chercher sur la carte.
7. La sortie vidéo. RF, composite, RGB ou moniteur dédié selon la machine (voir Identification). Tester avec autre chose avant de conclure : un modulateur d'époque et un téléviseur moderne se fâchent bien plus souvent que l'un des deux n'est en panne.
8. Toujours rien. Maintenant la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB
Pannes fréquentes¶
| Symptôme | Cause probable | Piste |
|---|---|---|
| Fumée / mort à l'allumage | RIFA / alim XL/XE | Remplacer alim/RIFA |
| Écran noir | RAM / OS ROM / GTIA | Substituer |
| Pas de son / touches mortes | POKEY | Remplacer le POKEY |
| Lecteur non détecté | bus SIO | Câble / alim lecteur |
Alims XL/XE
Les blocs d'origine vieillissent mal (RIFA, régulation) et peuvent envoyer trop de tension. Beaucoup préfèrent une alim moderne régulée fiable pour protéger la machine.
Modernisation & mods — quoi acheter, comment¶
Alim XL/XE : à remplacer AVANT de rebrancher
Les alims XL/XE d'origine vieillissent mal et peuvent surtension (comme la « killer » C64) → grille la machine. Alim moderne régulée à protection indispensable avant toute mise sous tension.
Stockage moderne (bus SIO)
- SIO2SD / SDrive-Max / AVGCART 🟢 : lecteur SD sur le port SIO → remplace lecteur
810/1050 et magnéto, images .atr/.xex (plug-and-play).
- The!Cart 🟢 : multicart (des milliers de titres) sur le port cartouche ; SIDE 2/3 🟢 = CF/SD.
RAM / OS - Ultimate 1MB 🟠 : carte interne RAM 1 Mo + OS/BASIC flashables + PBI/IDE → la modernisation « tout-en-un » de référence (installation interne, dépose de puces).
Vidéo - UAV (Ultimate Atari Video) 🟠 : carte qui donne S-Video/composite propre ; Sophia 🟠 (DVI/RGB via remplacement du GTIA) pour une sortie numérique ; en aval OSSC/RGB2HDMI.
Son - POKEY défaillant → remplacer 🟡 ; mods stéréo (2ᵉ POKEY) documentés 🟠.
⚠️ Ne pas héberger de ROMs/jeux — méthode uniquement.
Documentation technique archivée ✅¶
Documentation constructeur archivée localement : schémas, synoptiques, tensions attendues, nomenclature. C'est la référence quand un symptôme ne colle à aucune panne connue.
- Atari 400 PAL — PDF
- 130XE — Sams Computerfacts (données de service, 1986) — PDF
- Atari 800 — PDF
- Atari 800XL — PDF
- XE Game System (XEGS) — PDF — la XE en coque console
- Architectures Atari (comparatif) — PDF
Statut
Documents constructeur conservés à titre de préservation (machines hors production depuis des décennies), sans licence explicite — même position que pour les manuels de bornes déjà archivés ici.

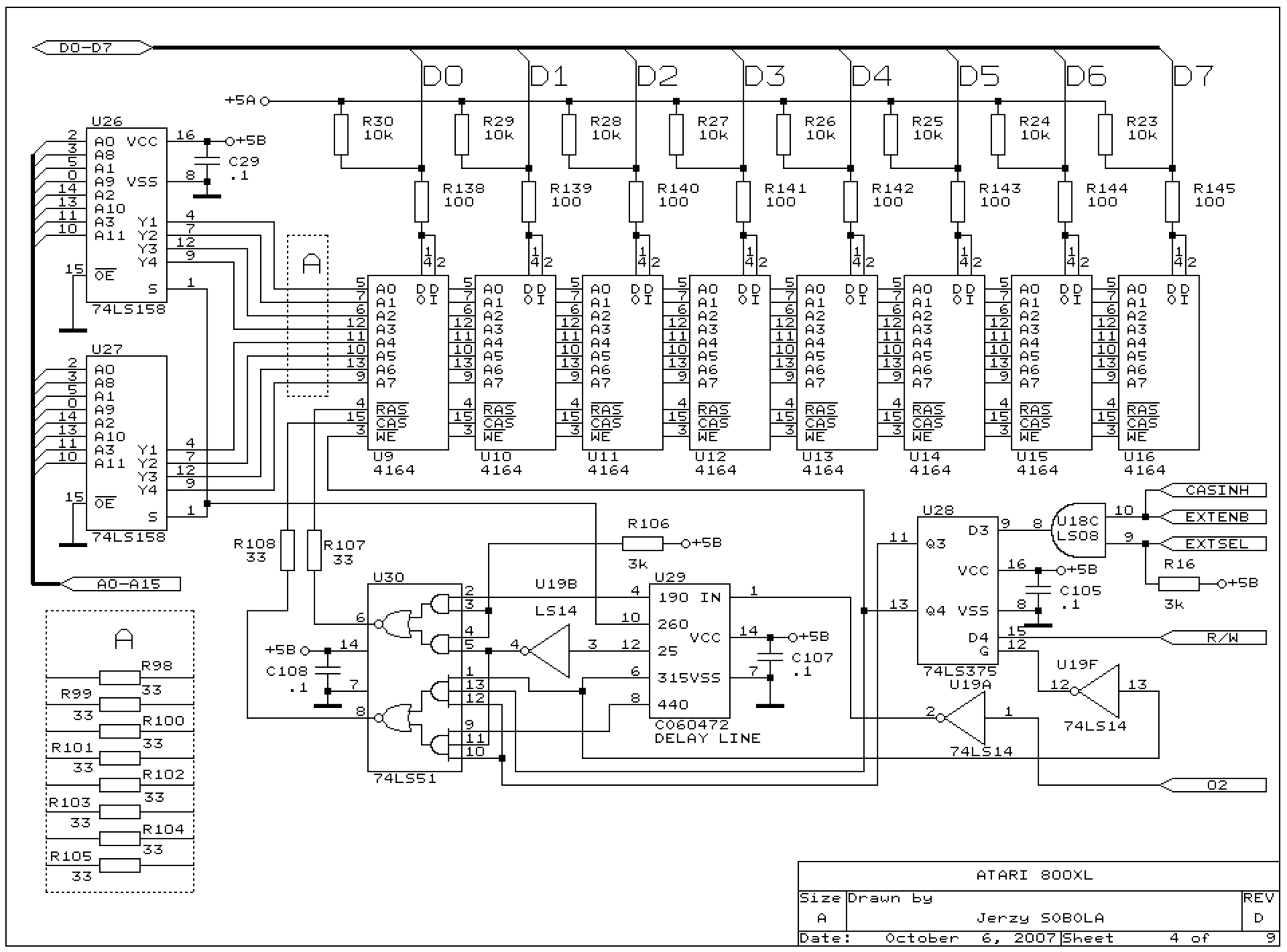

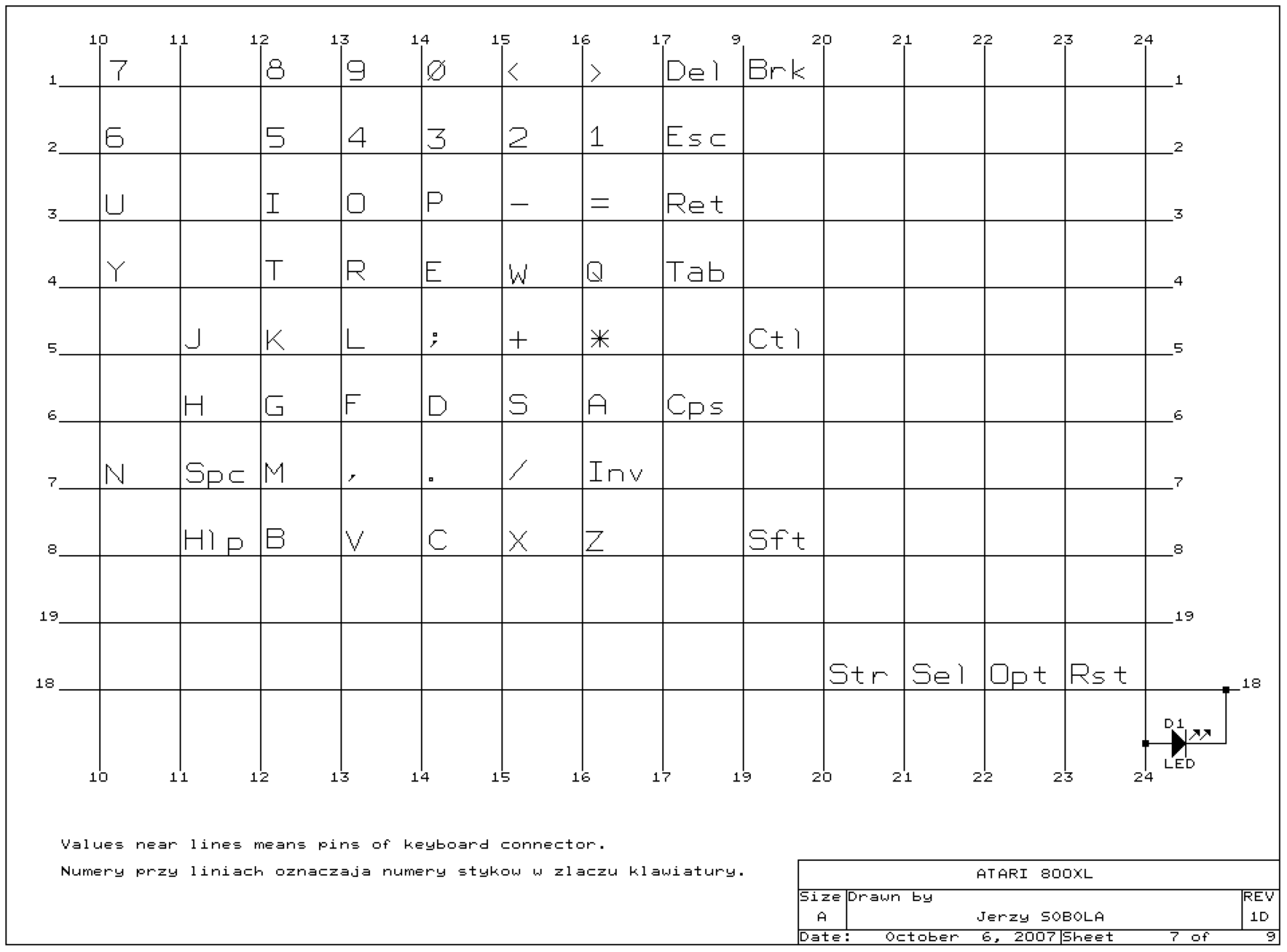

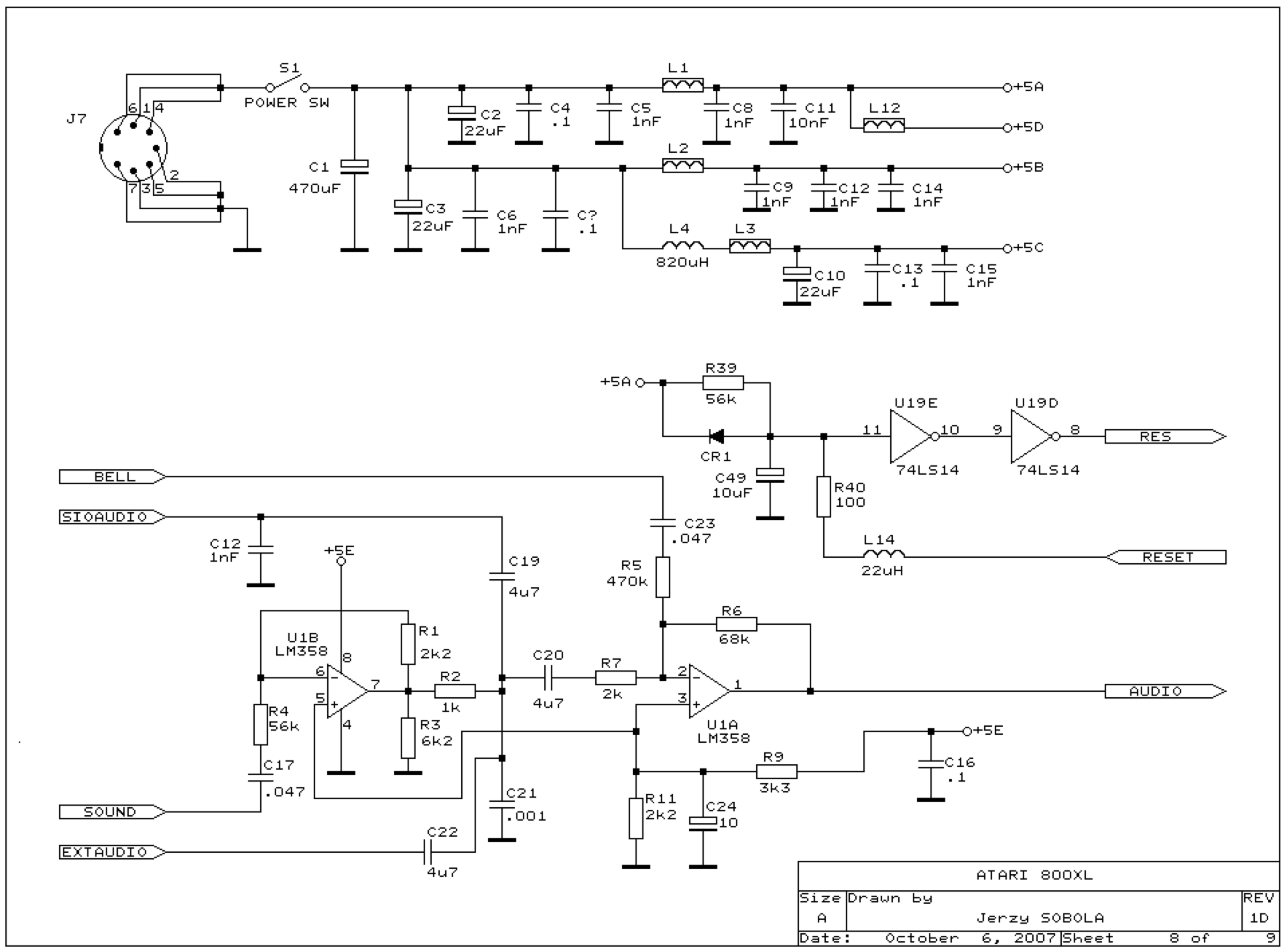

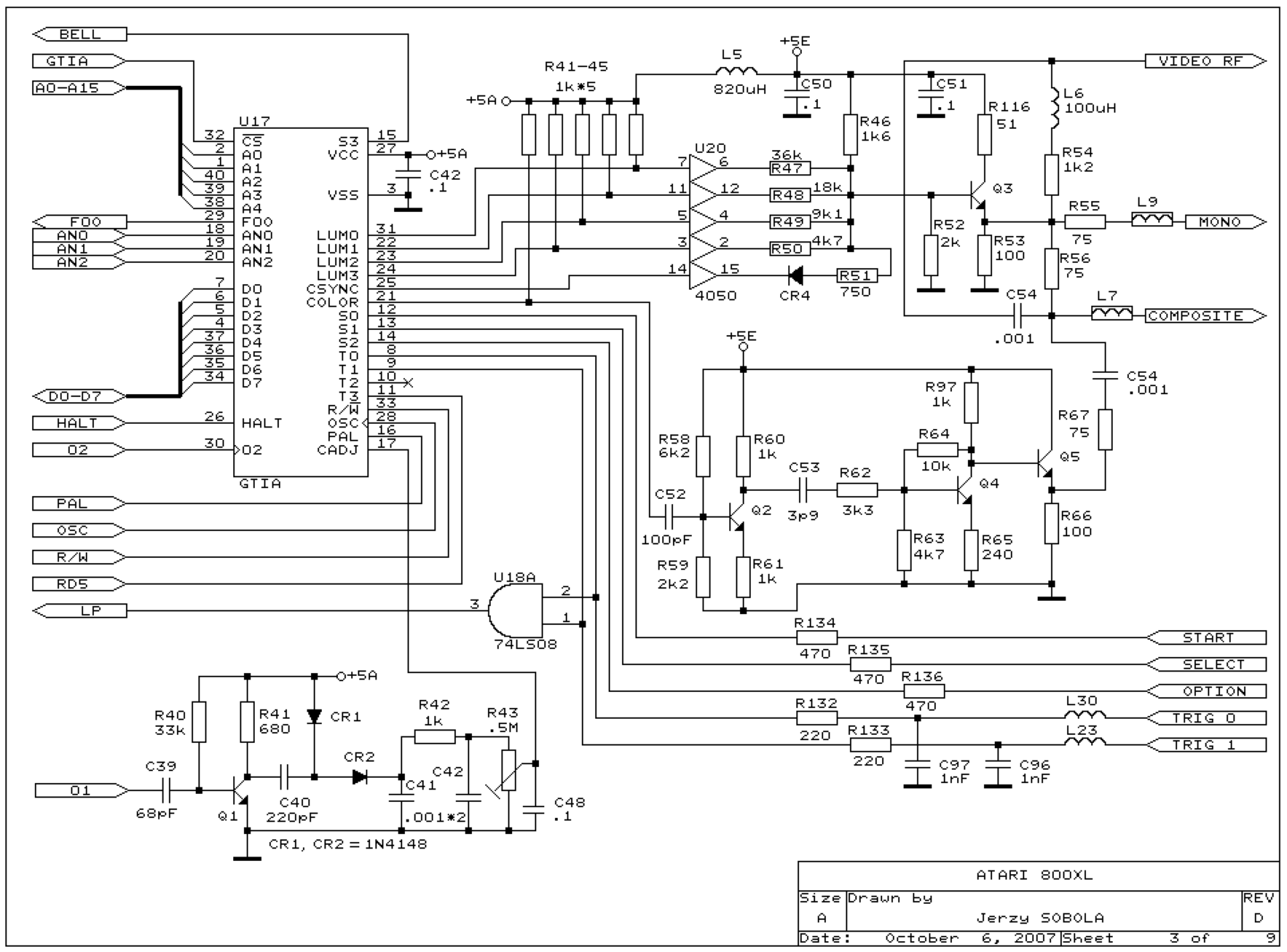

Schémas Atari 800XL et 130XE ✅¶

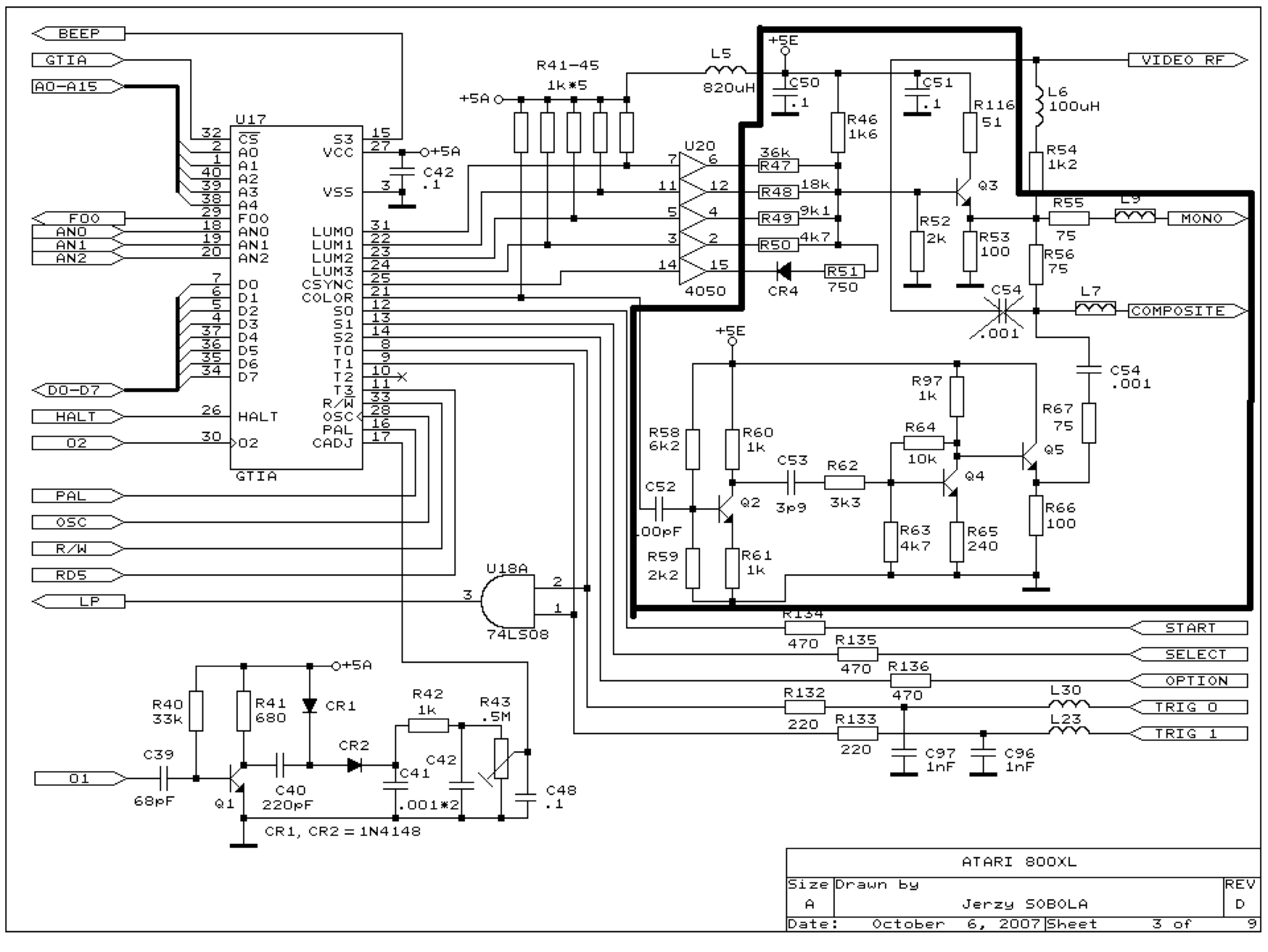

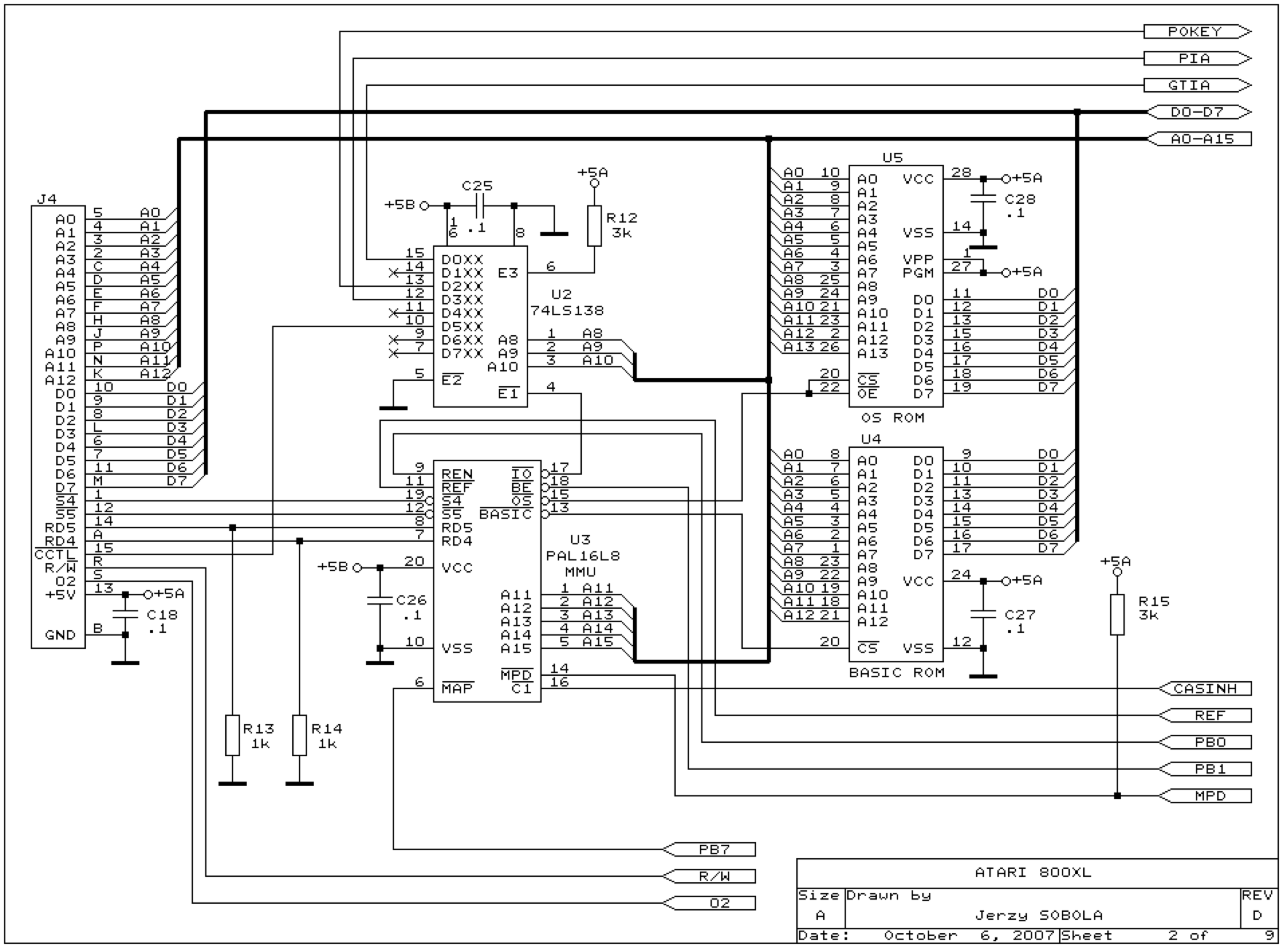

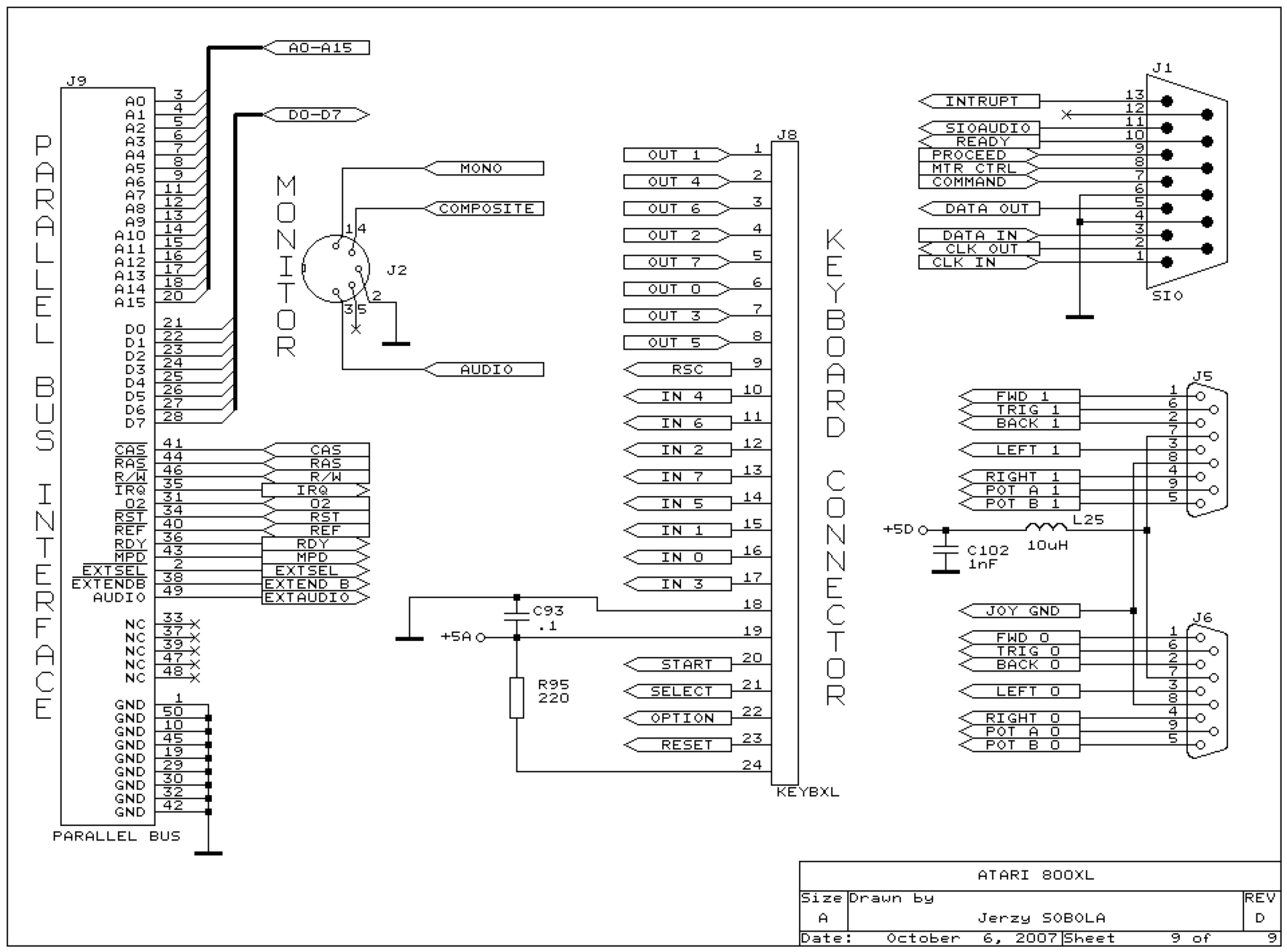

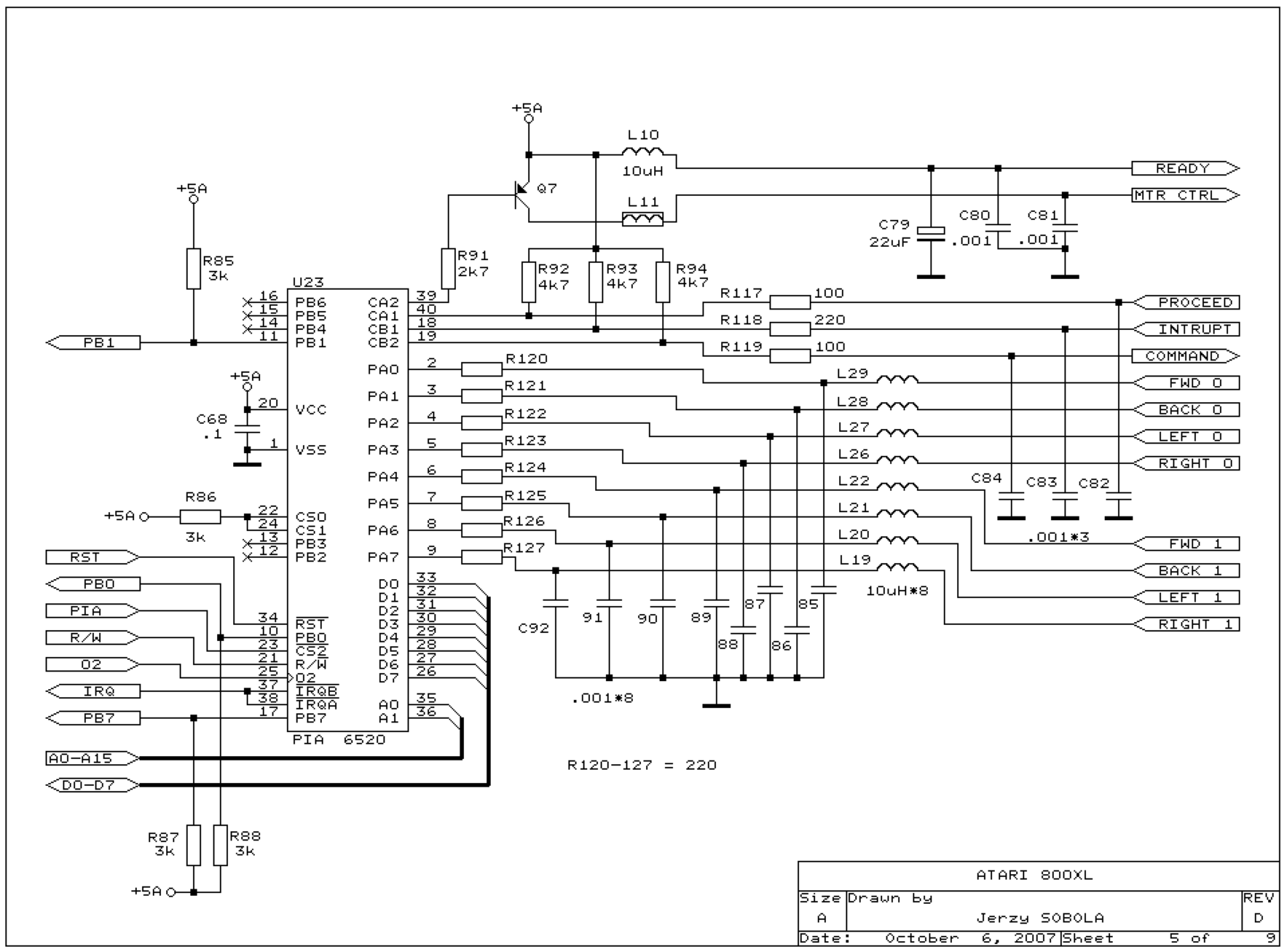

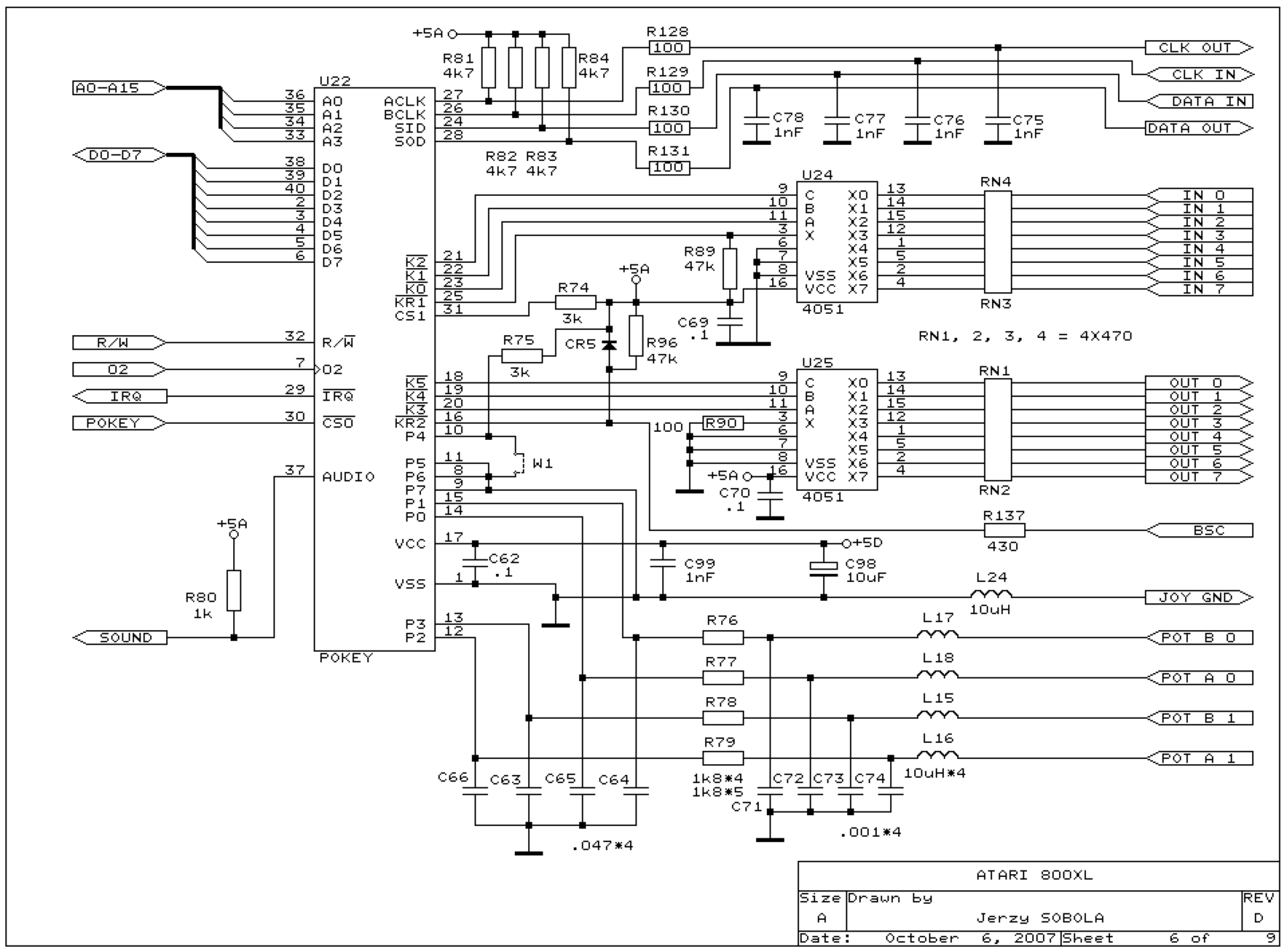

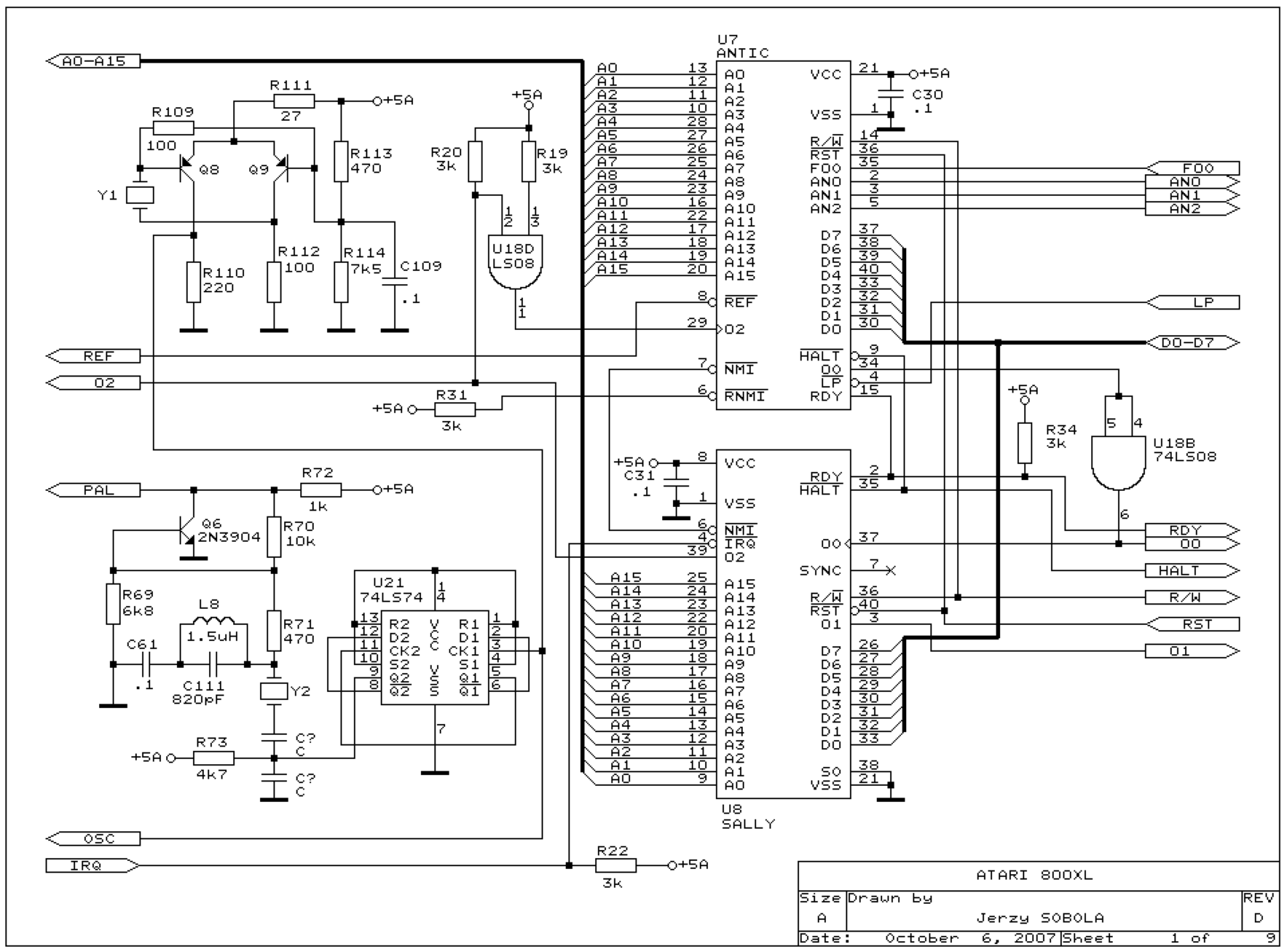

800XL : les 9 planches de la révision D (« 1D » sur les planches 7 et 8 ; cartouches « 1 of 9 » à « 9 of 9 », 6 octobre 2007), dont la planche 3 en deux versions — la 03a encadre l'étage vidéo, barre C54 sur la sortie composite et nomme BEEP le signal que la 03 nomme BELL, sans dire pourquoi — plus le modulateur RF. 130XE, versions NTSC et SECAM française.
Crédit
Schémas redessinés par Jerzy Sobola, reproduits ici pour la préservation. Ce ne sont pas des documents constructeur : le dessin est son travail.

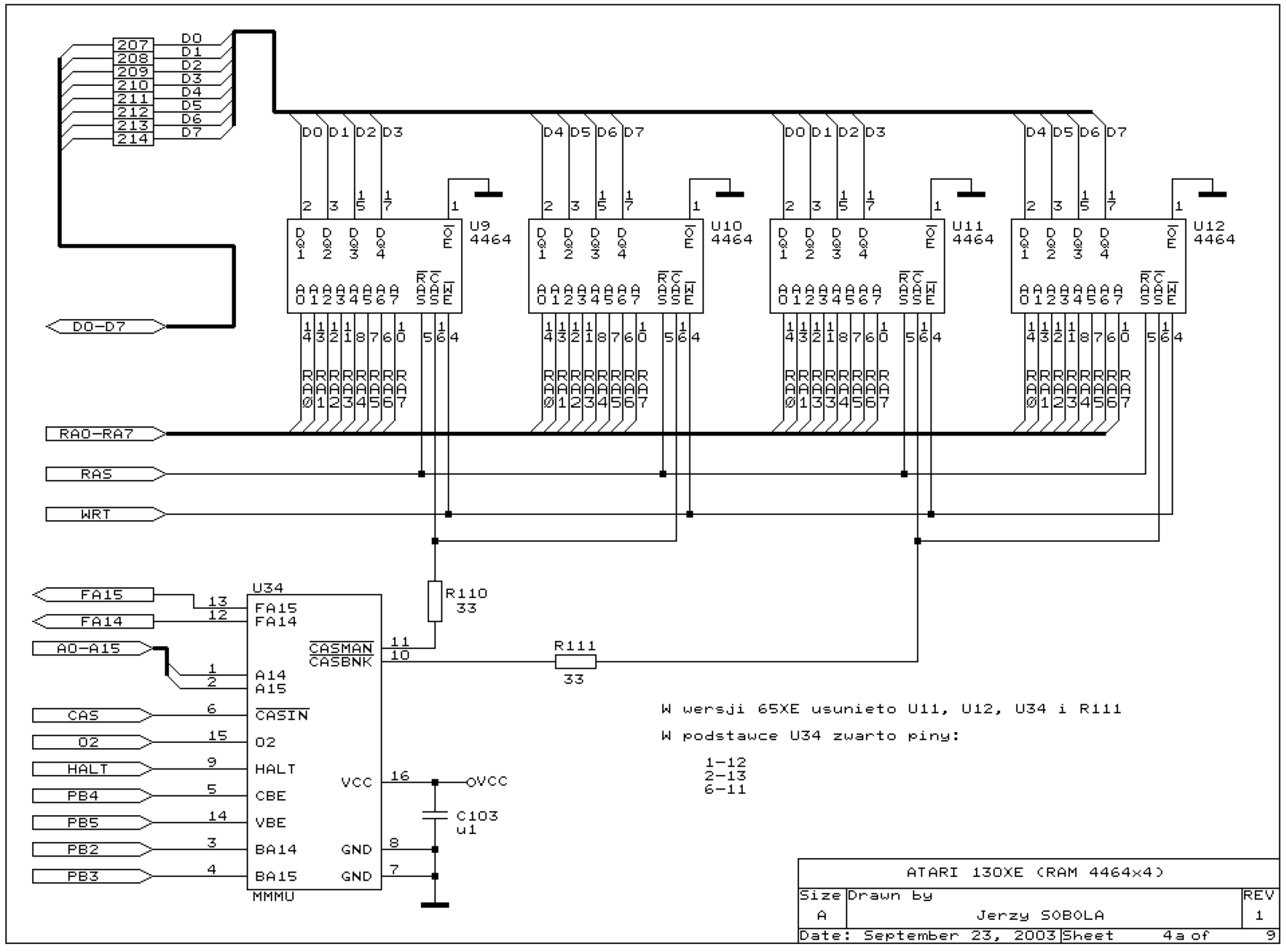

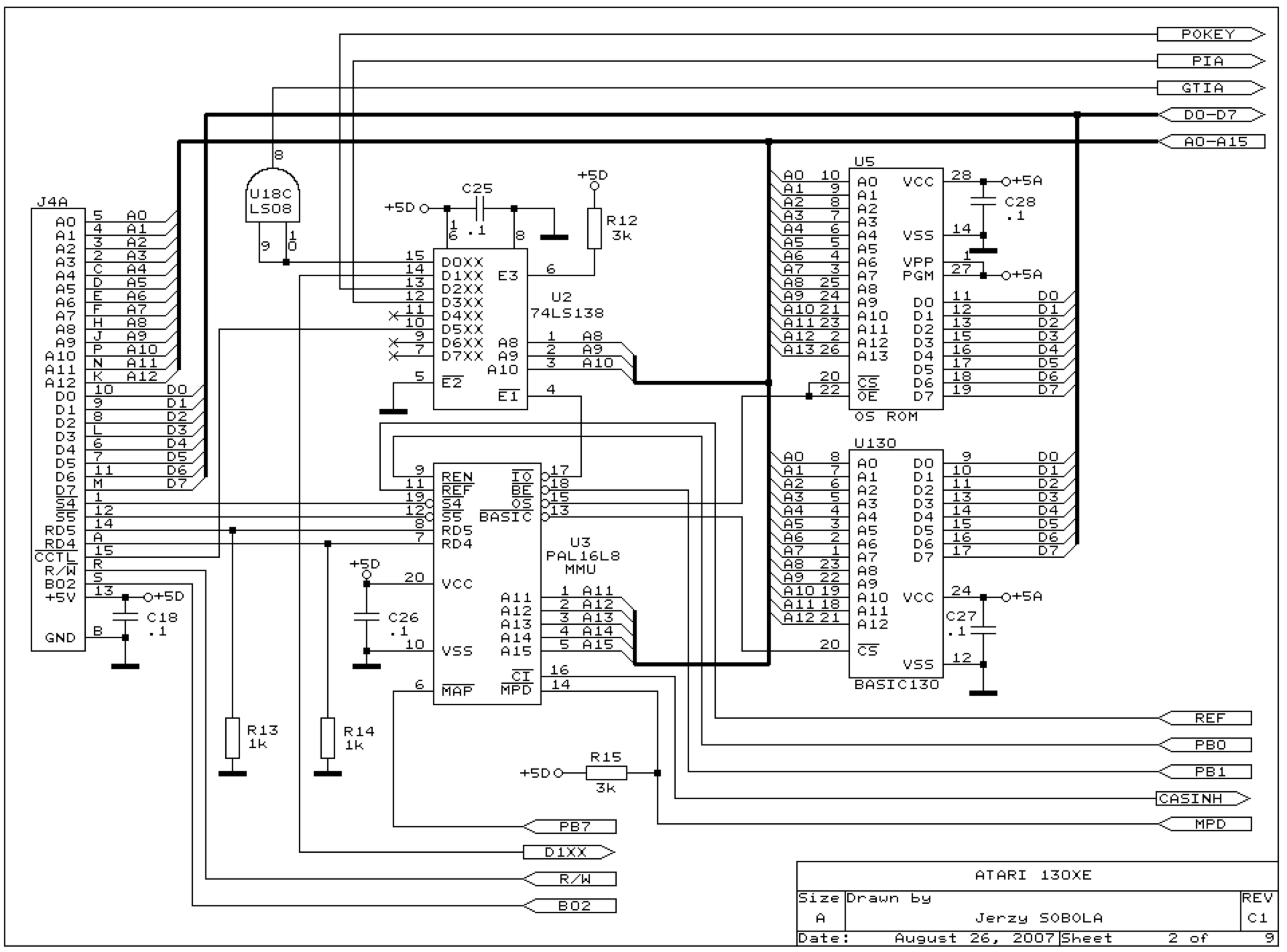

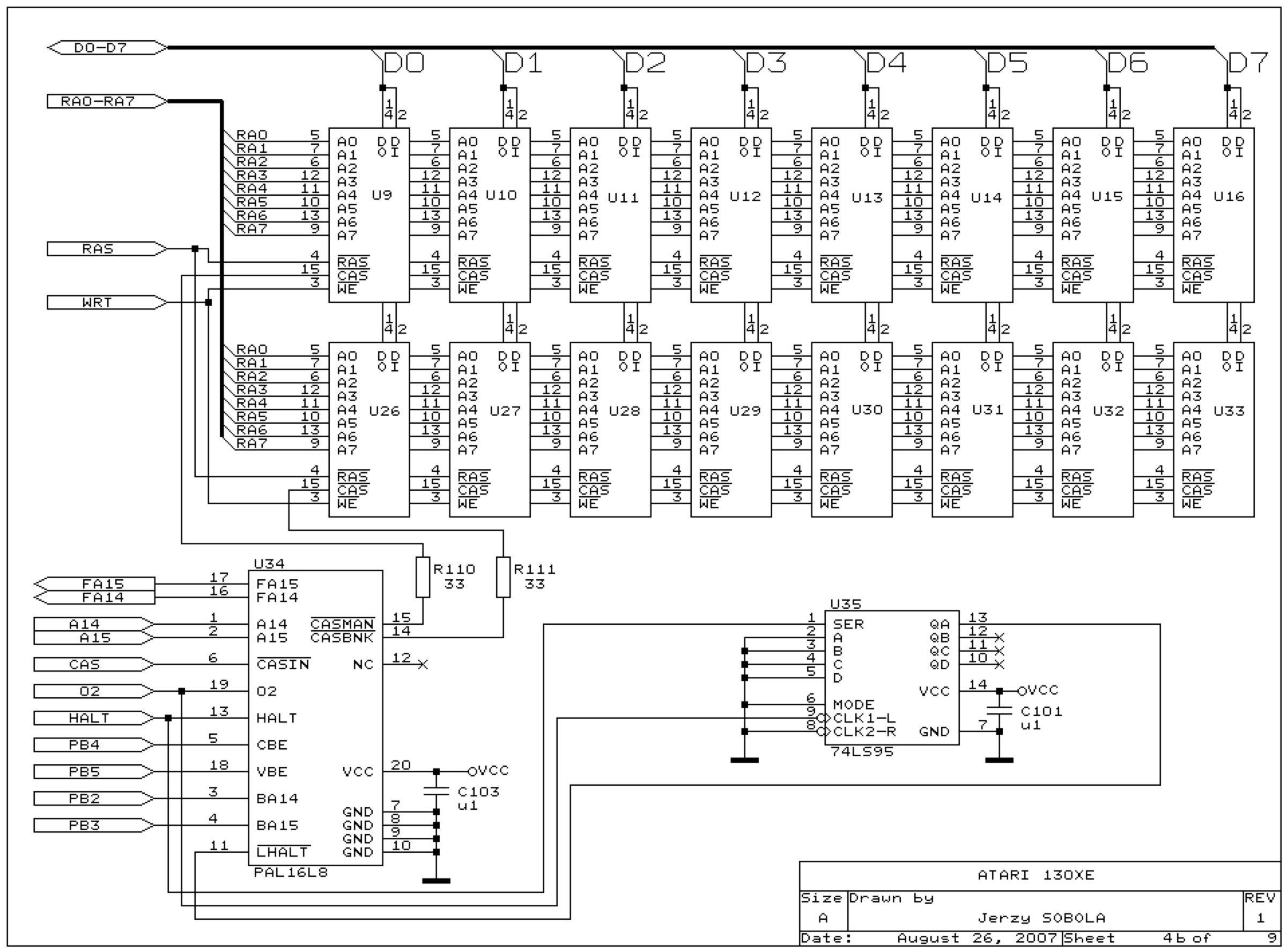

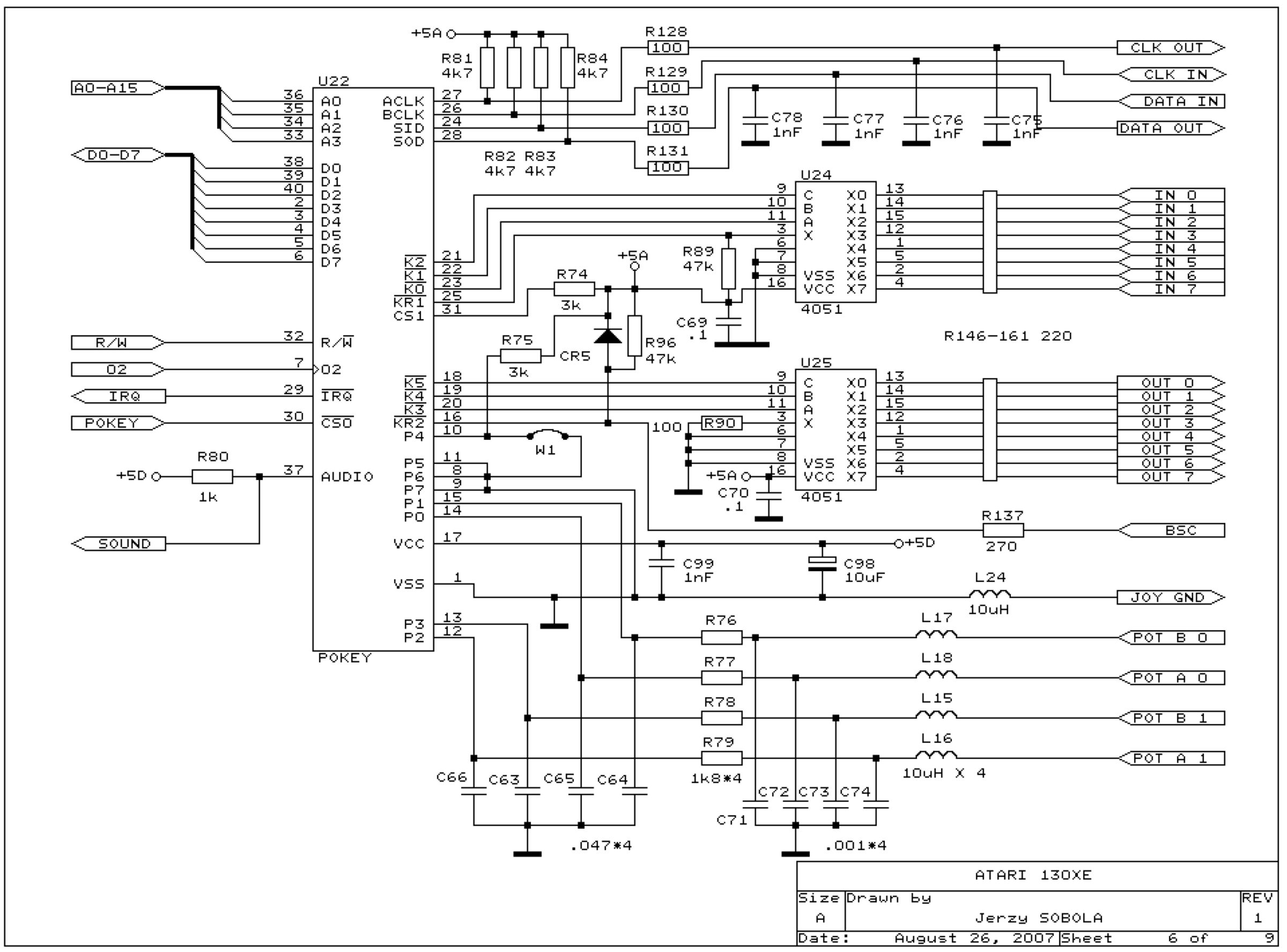

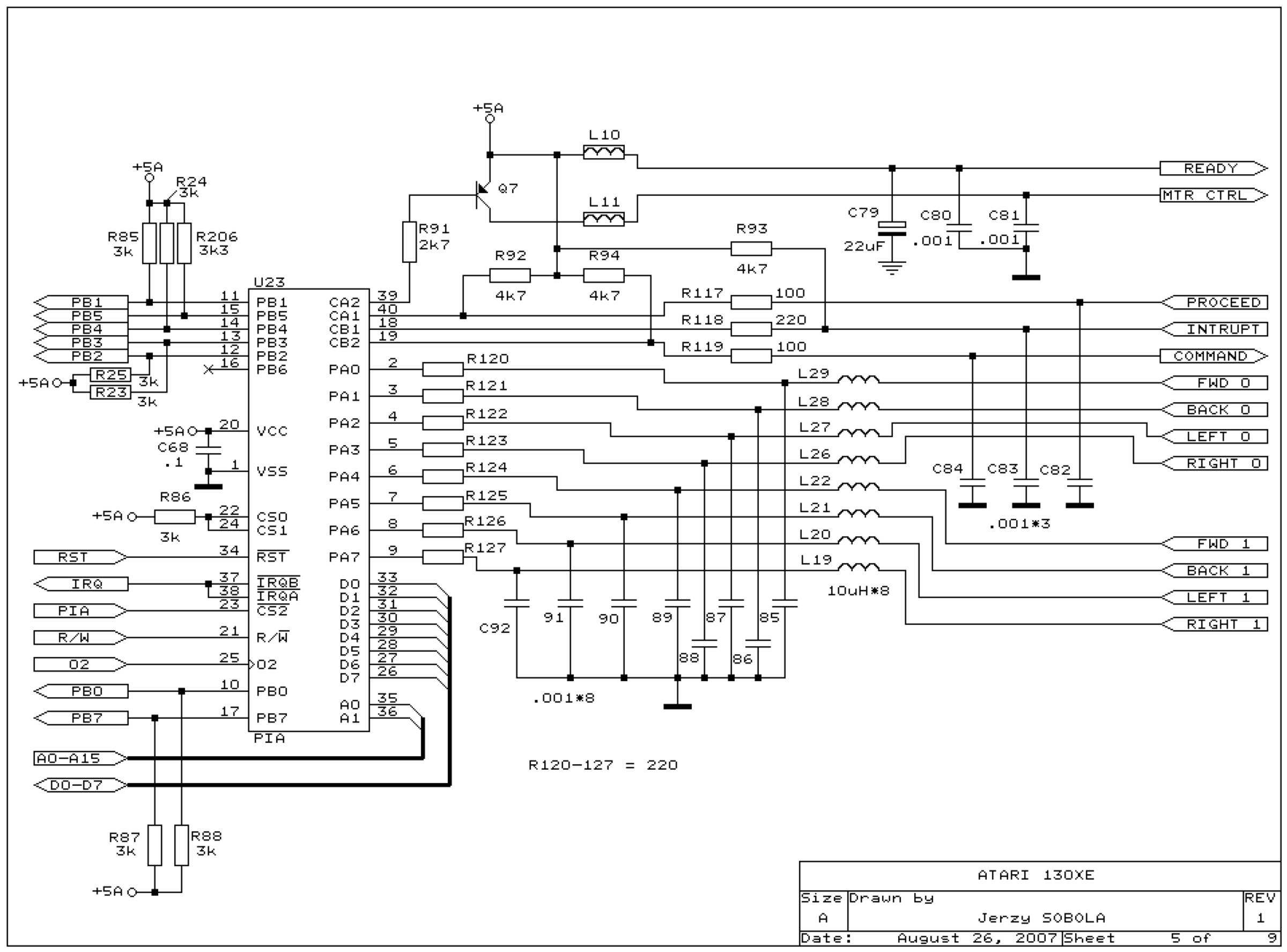

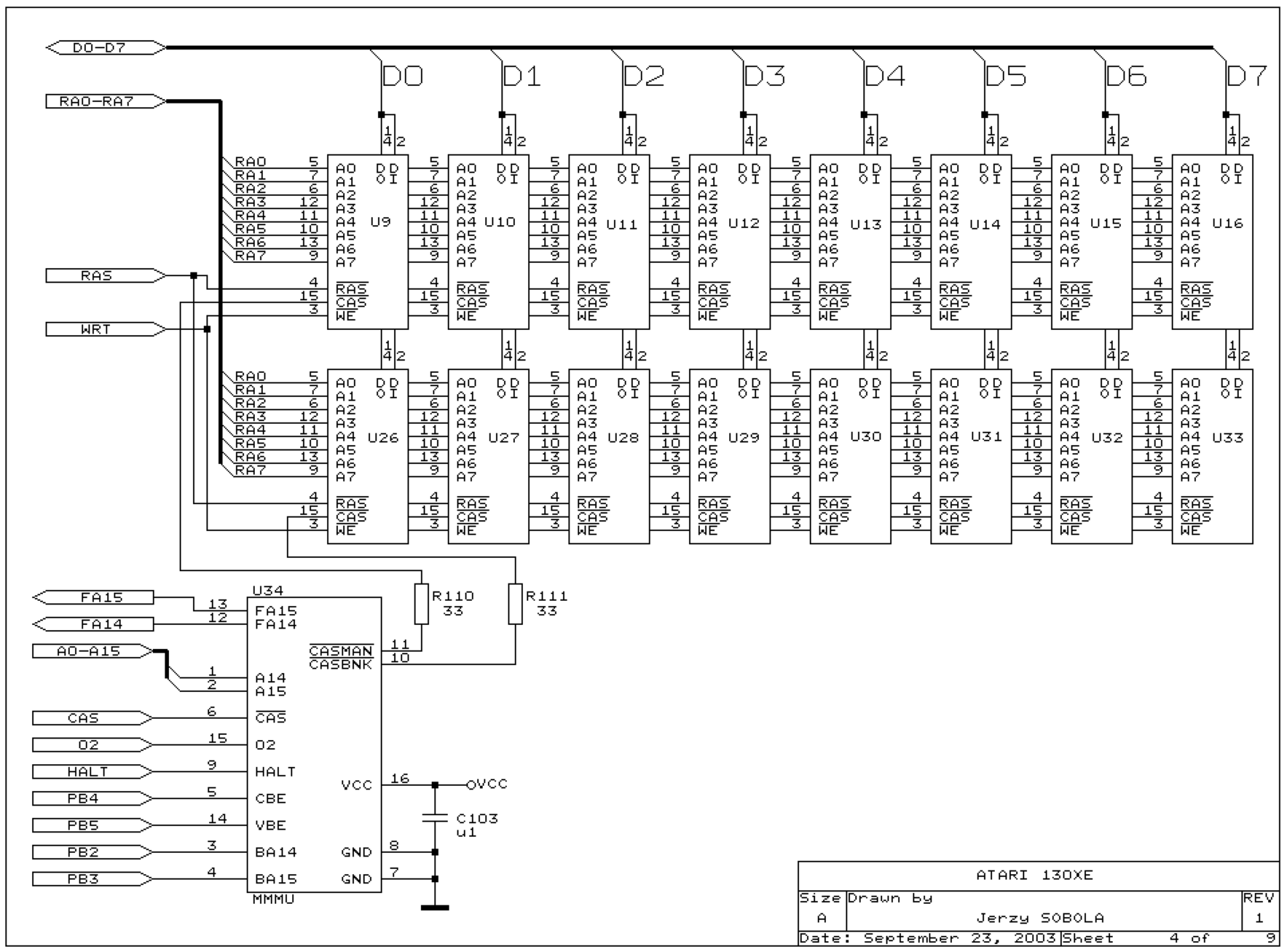

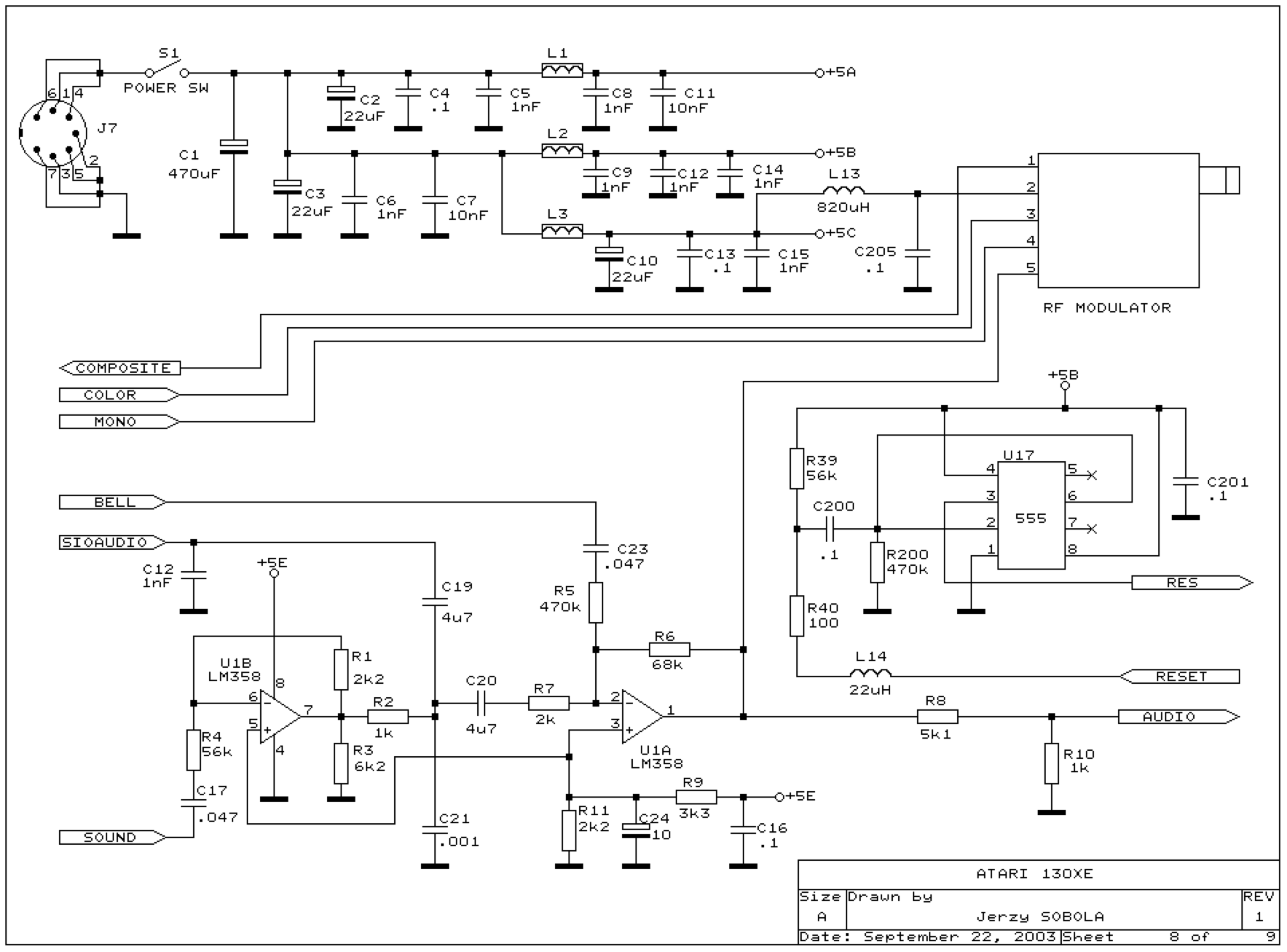

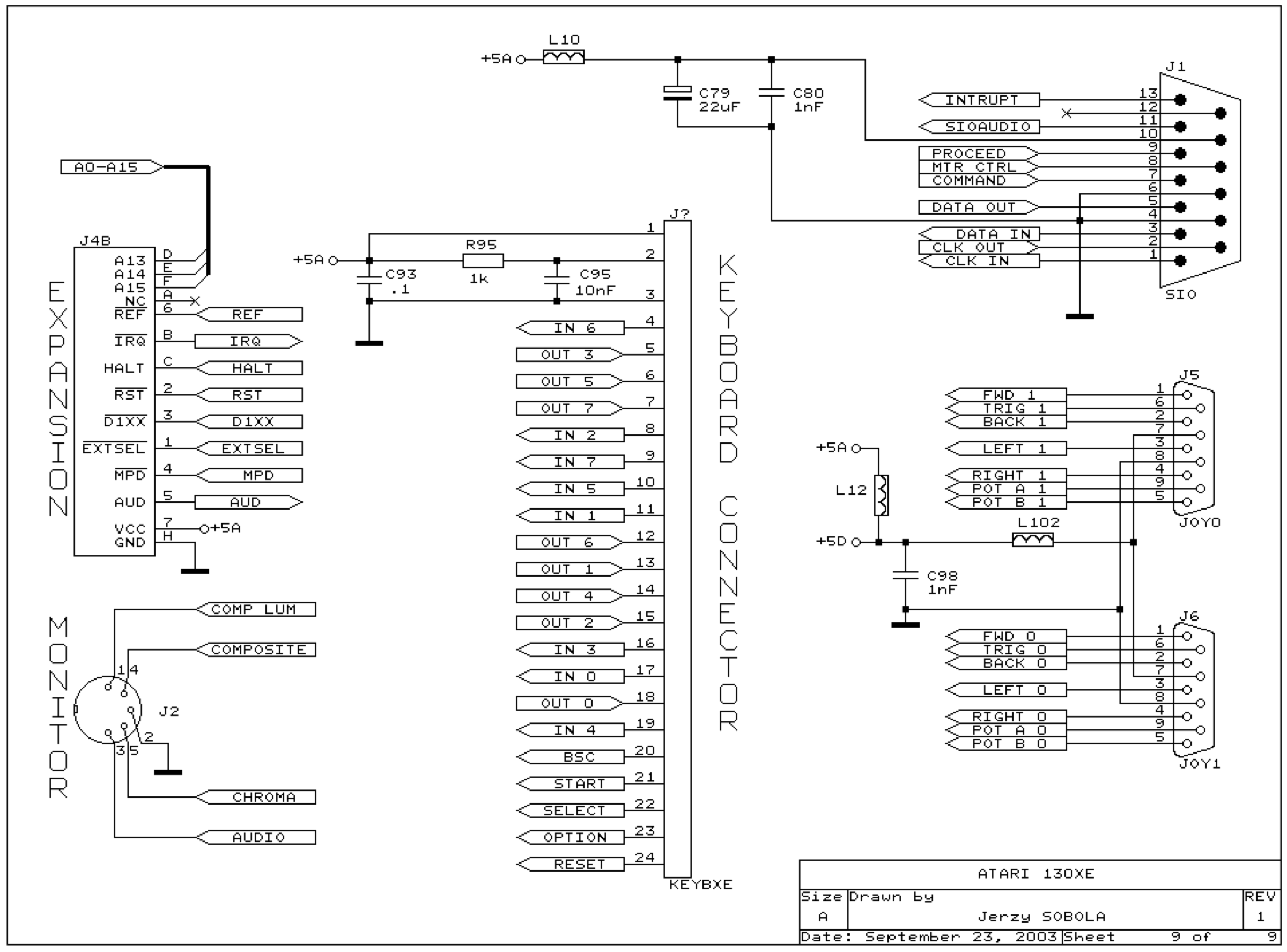

Schémas Atari 130XE ✅¶

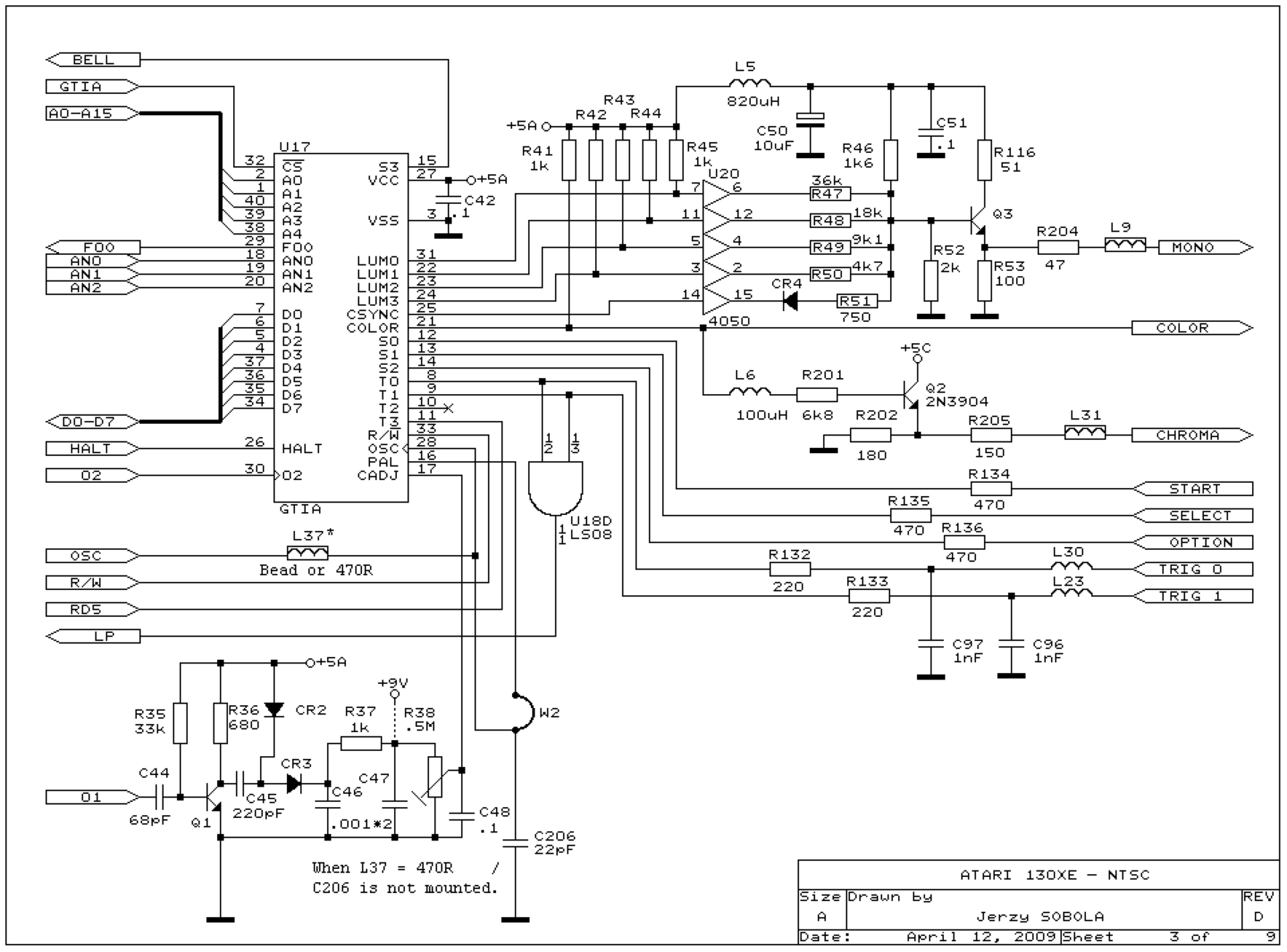

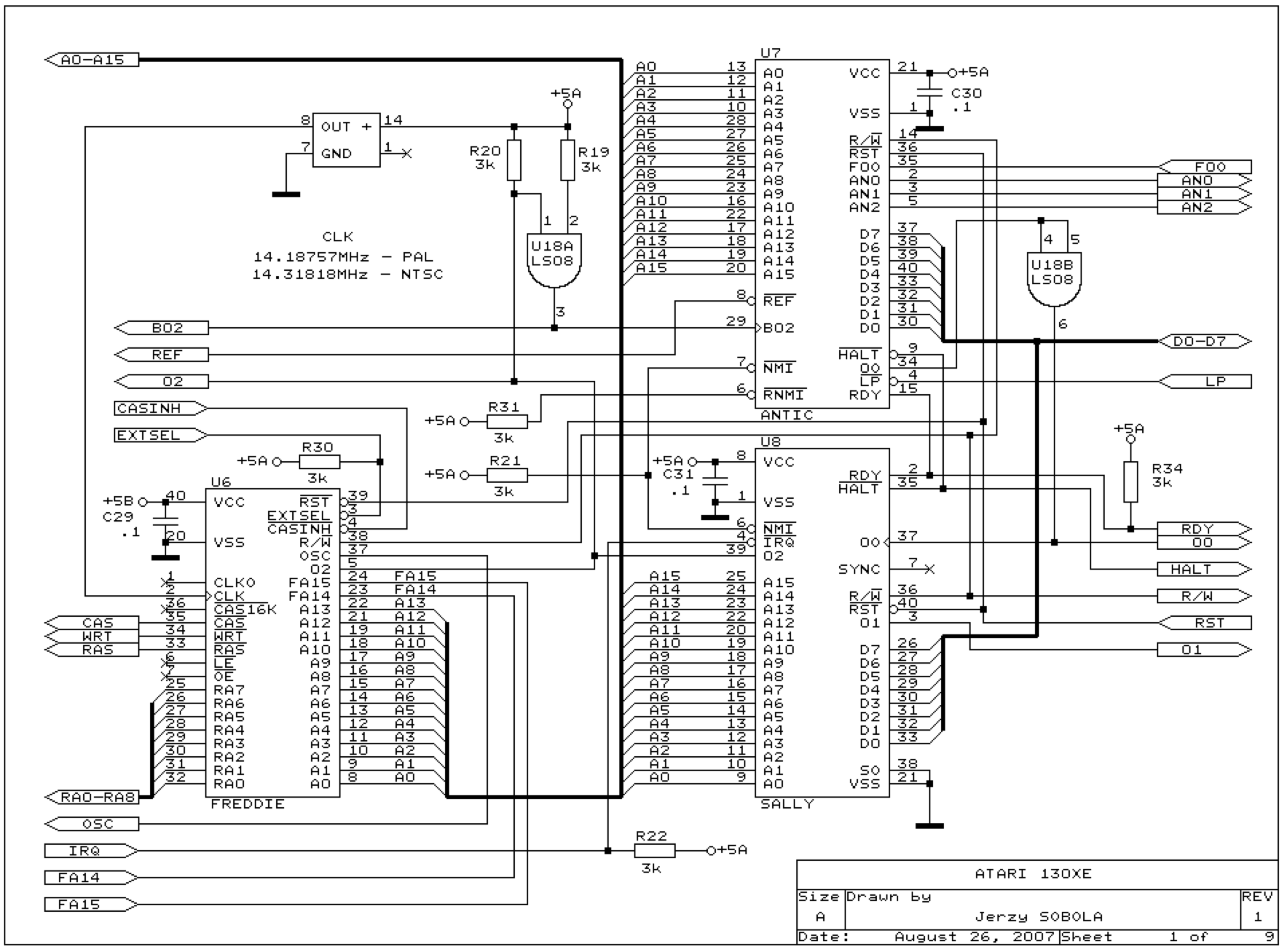

130XE, versions NTSC et SECAM française.
Les deux photos de carte mère livrées avec ces planches montrent une carte sérigraphiée 65XE, pas 130XE : elles sont dans le bloc « 65XE » plus bas.
Crédit
Schémas redessinés par Jerzy Sobola, reproduits ici pour la préservation. Ce ne sont pas des documents constructeur : le dessin est son travail.
Schémas complémentaires ✅¶
Planches regroupées par machine. Déplier pour voir.
Crédit
Schémas redessinés par Jerzy Sobola, reproduits pour la préservation.

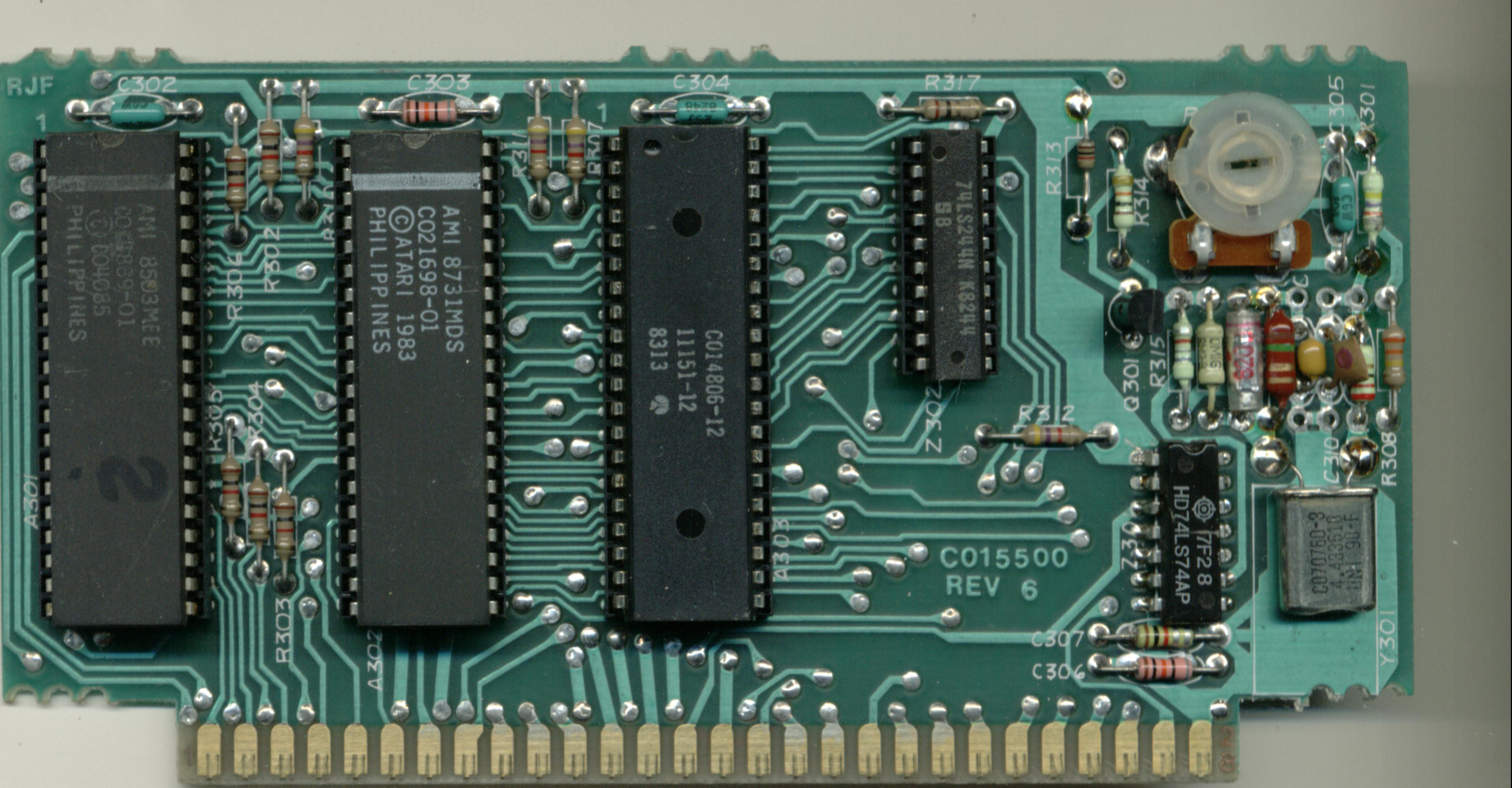

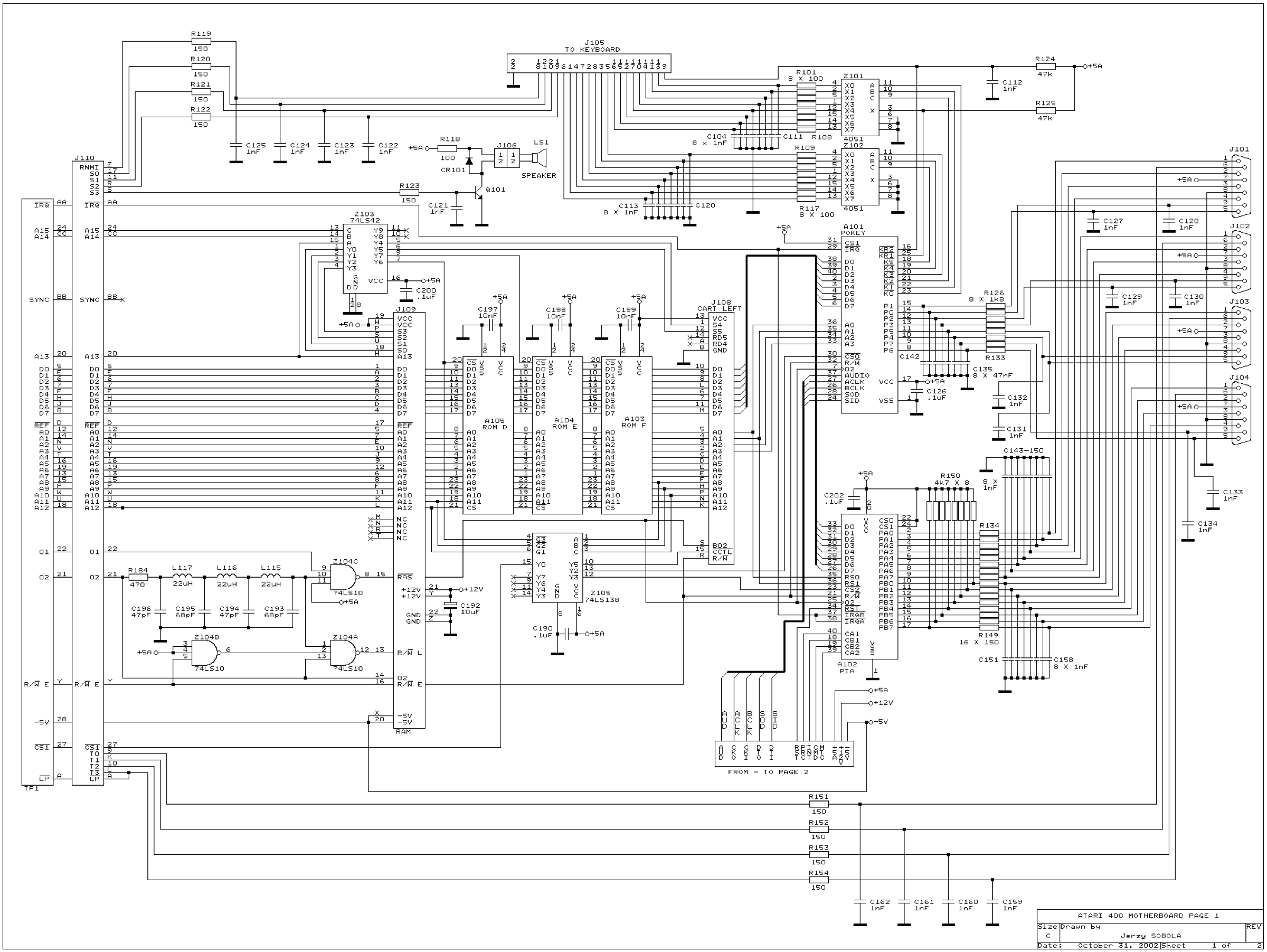

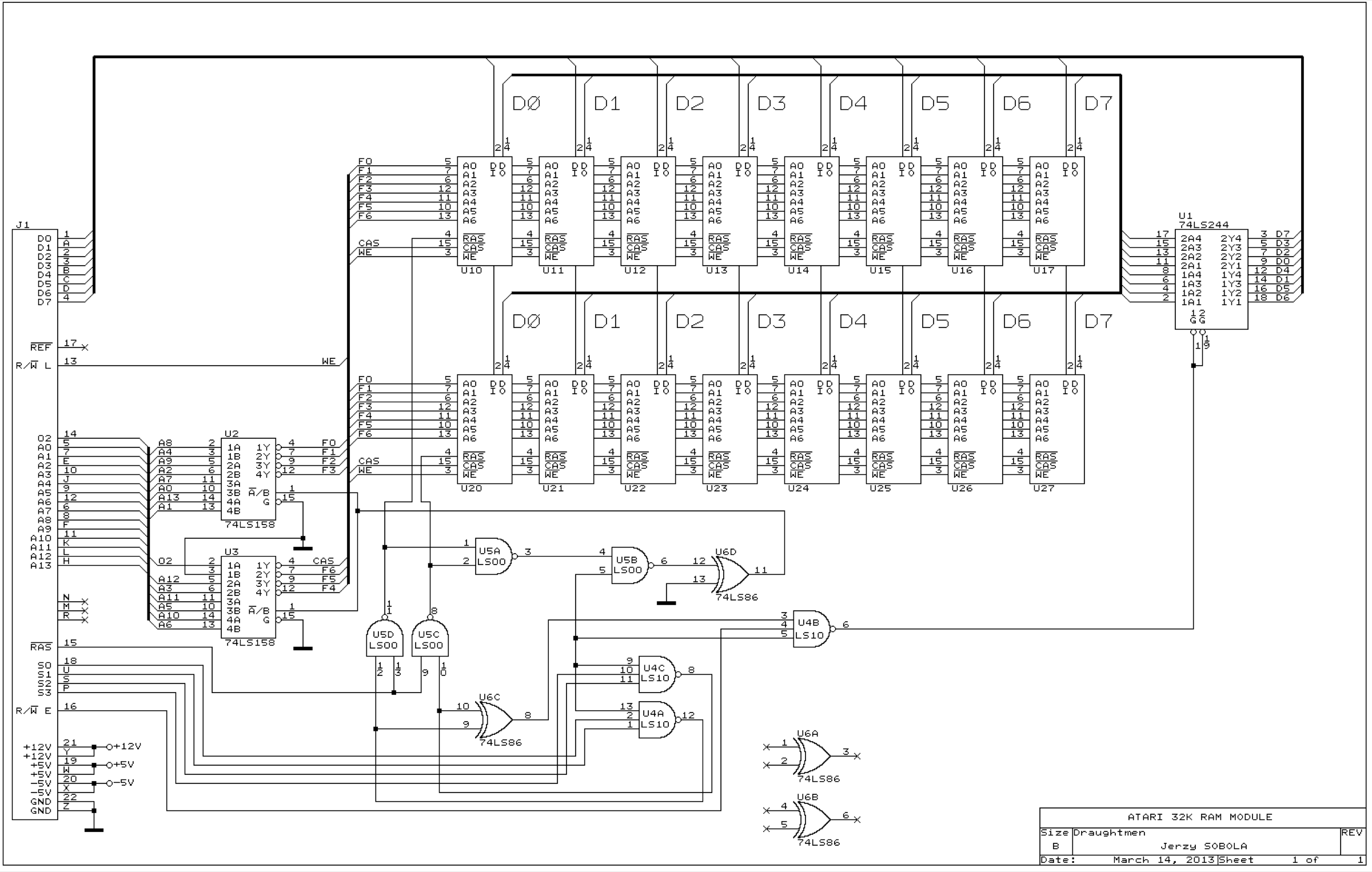

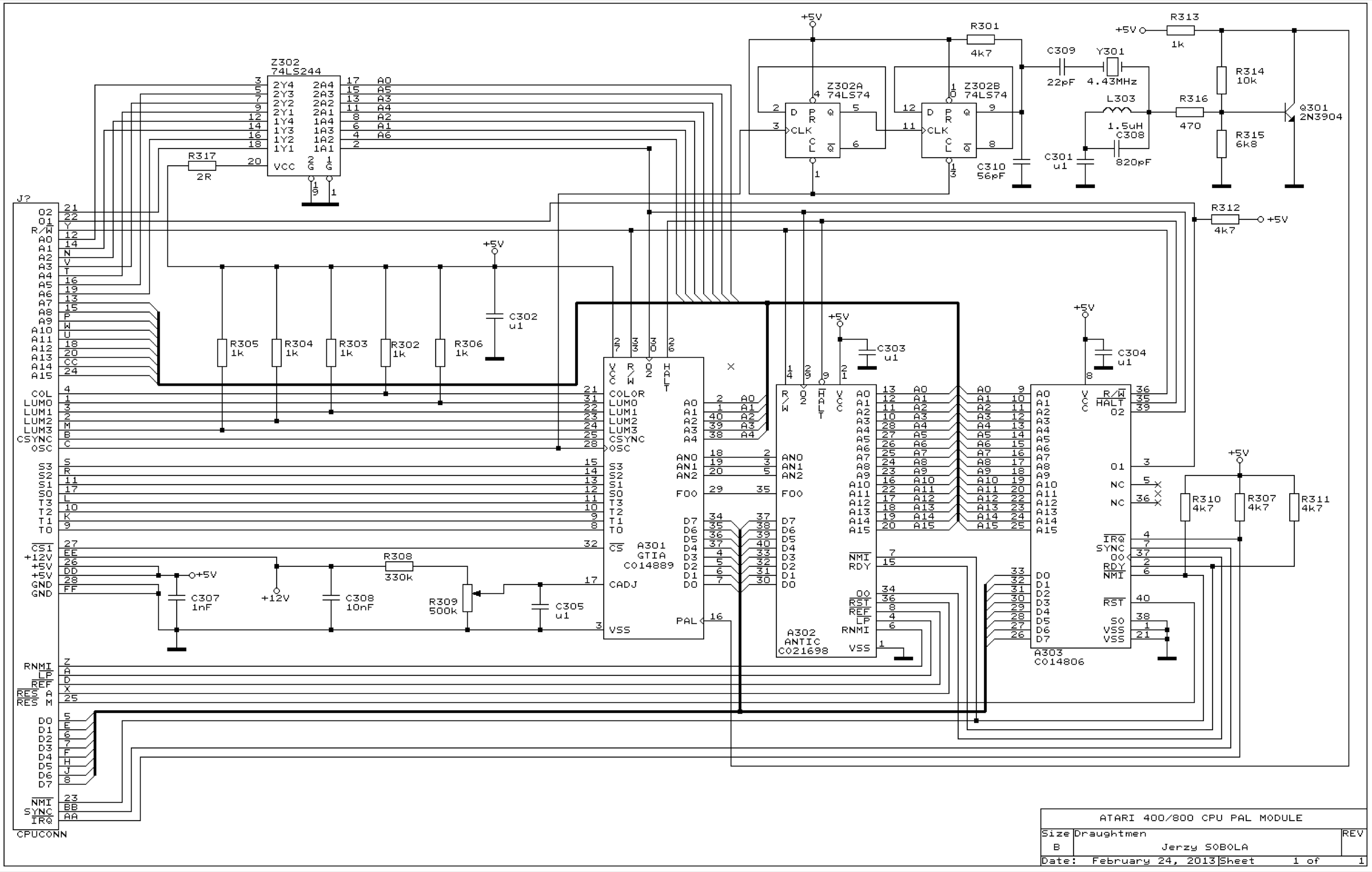

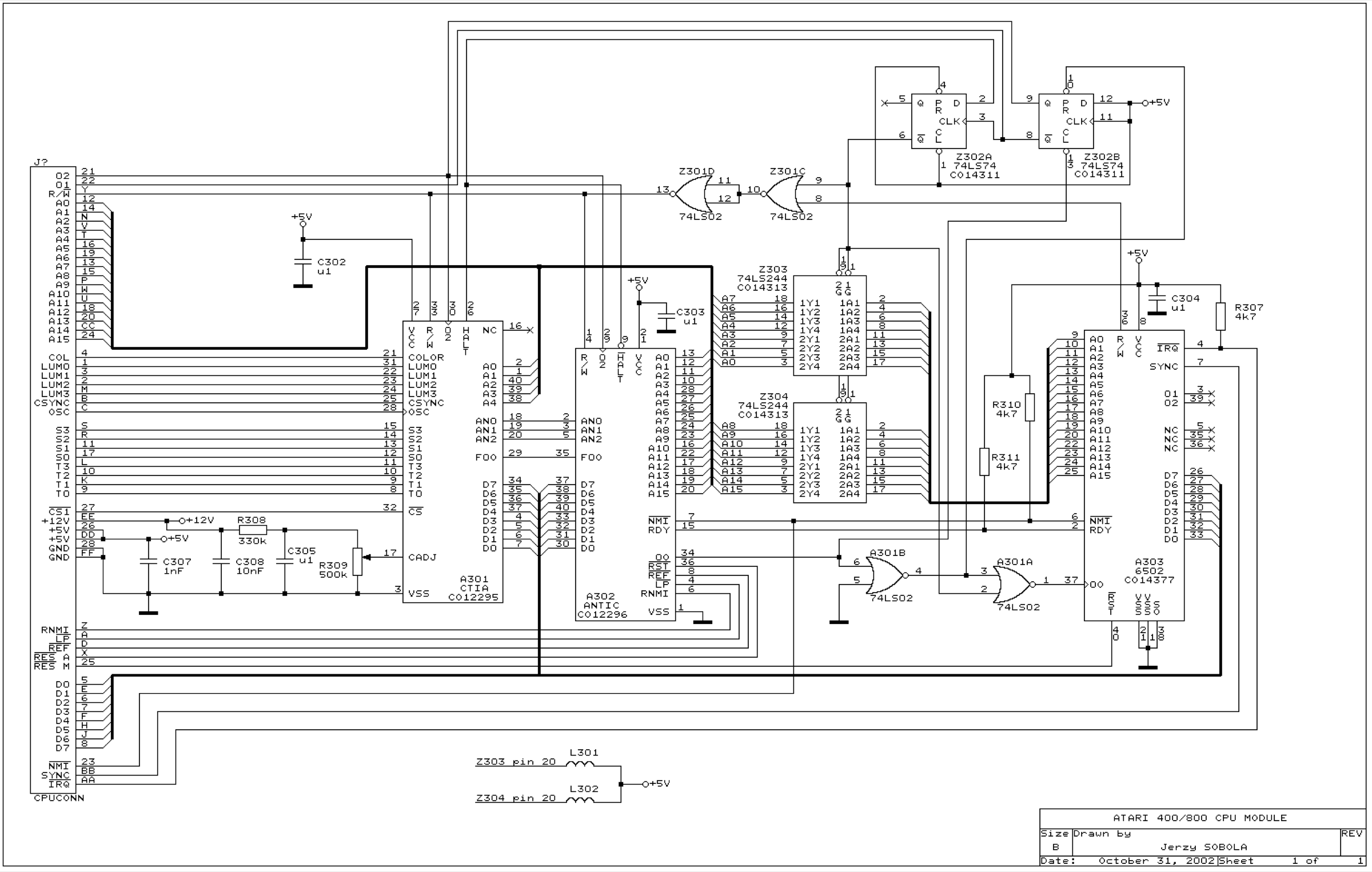

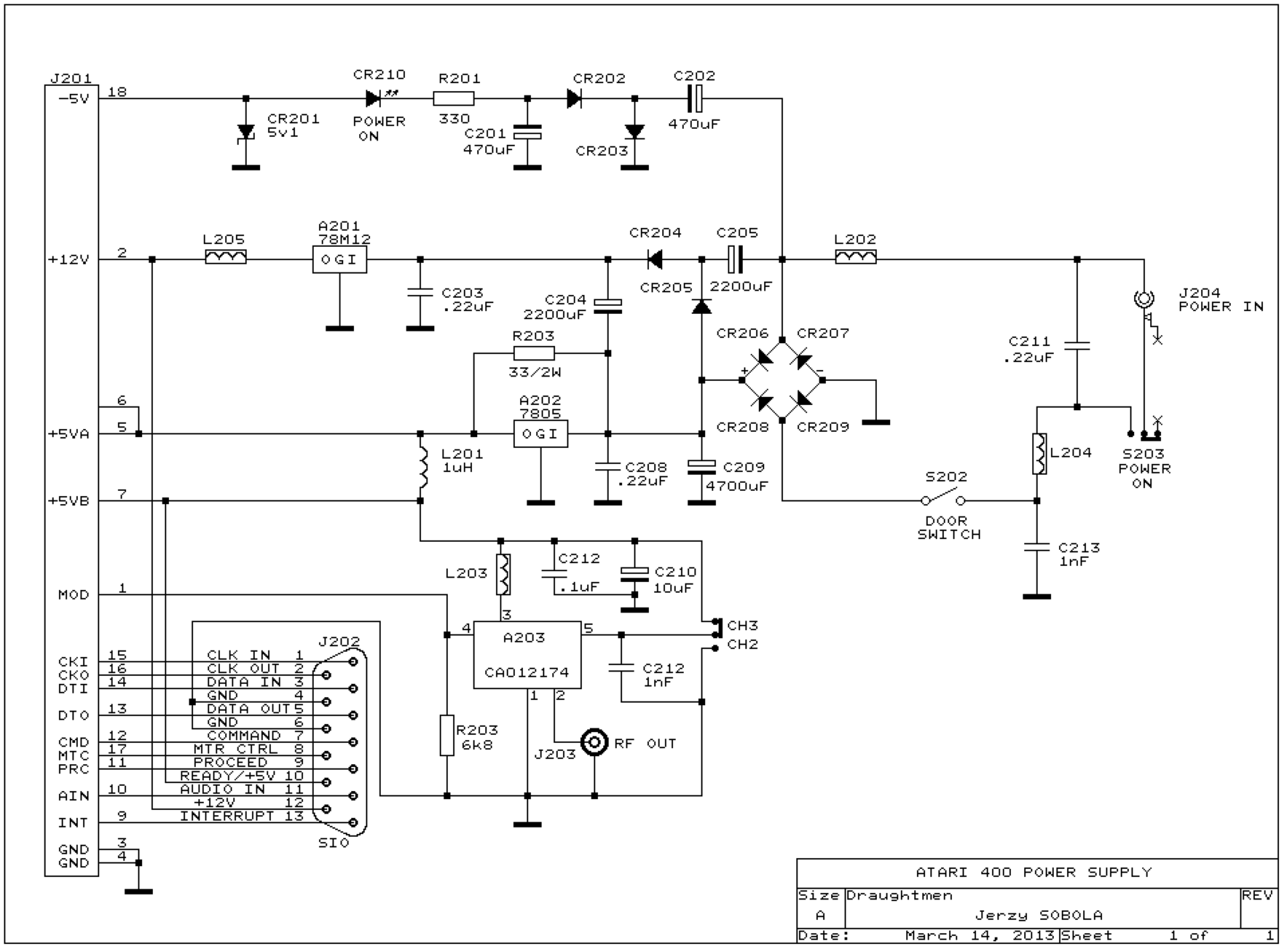

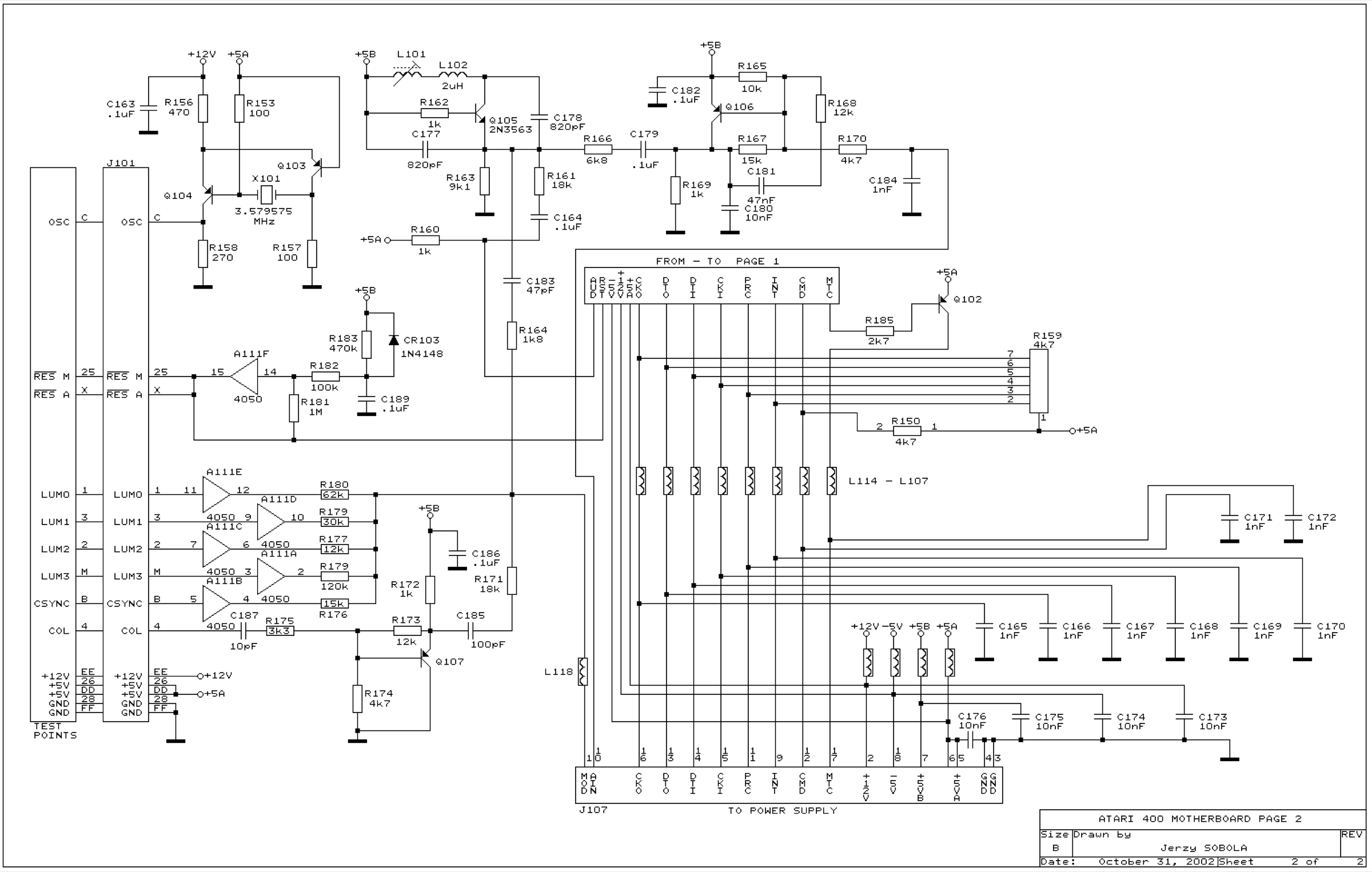

Atari 400 — 10 planche(s)

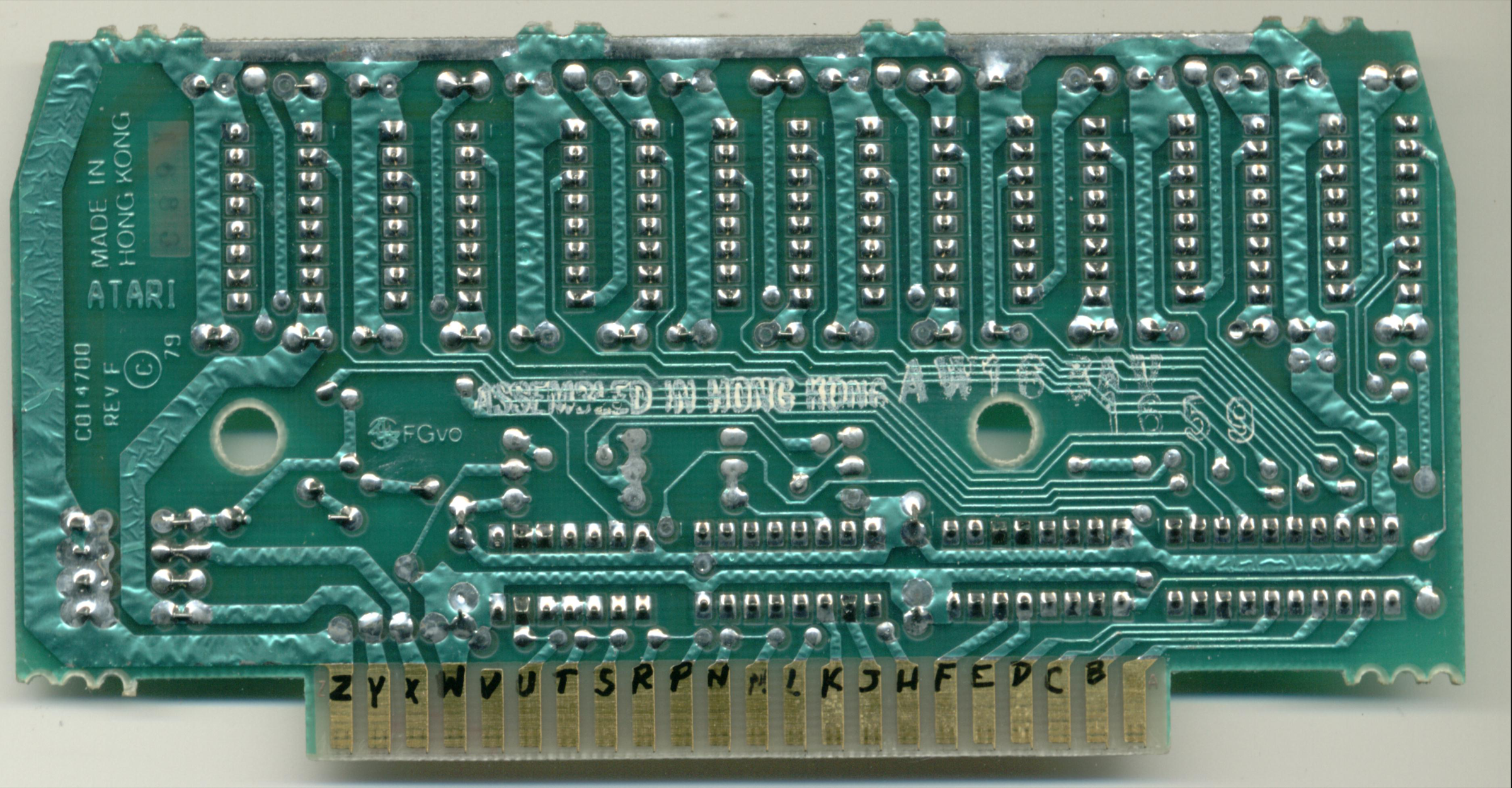

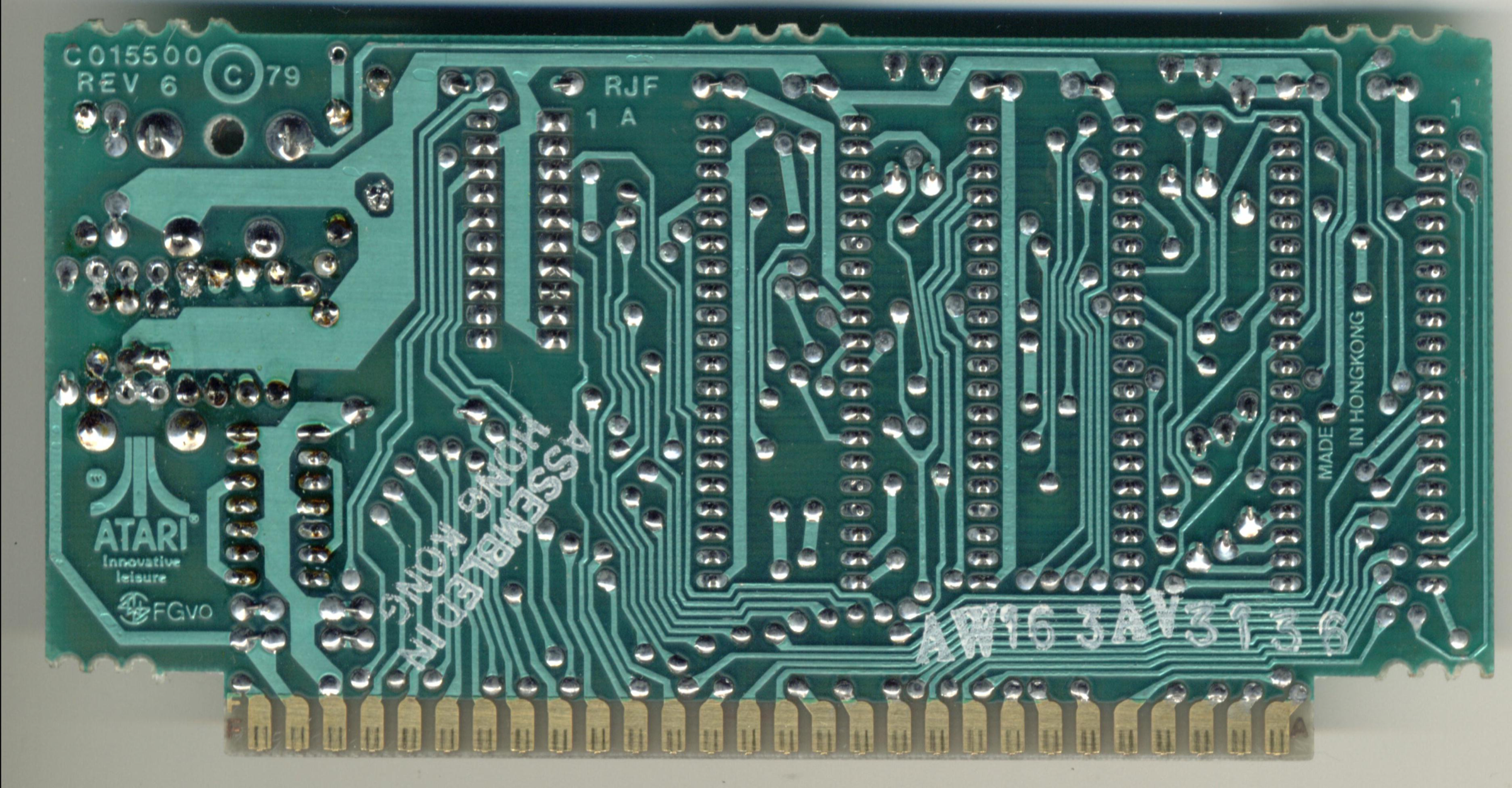

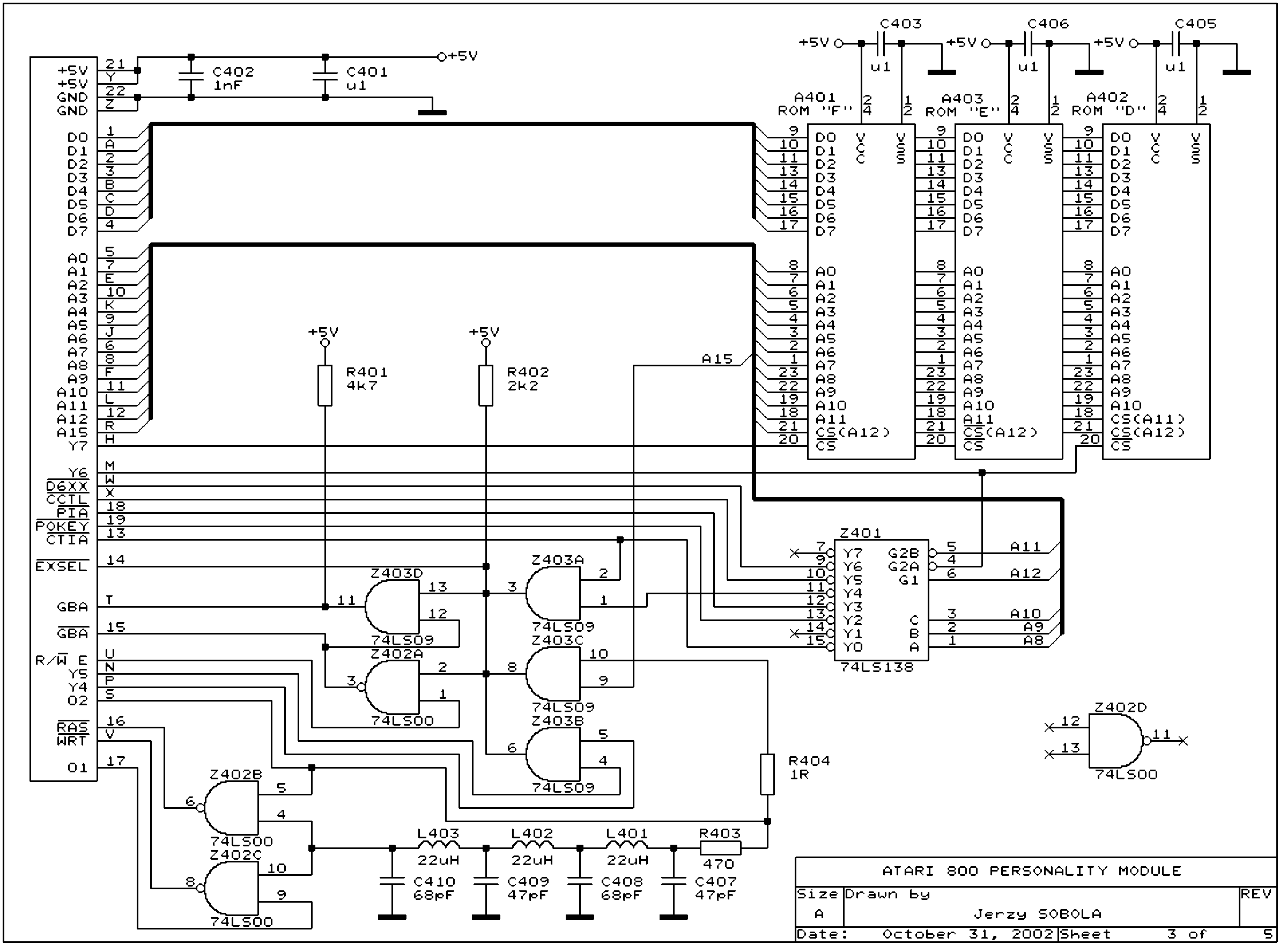

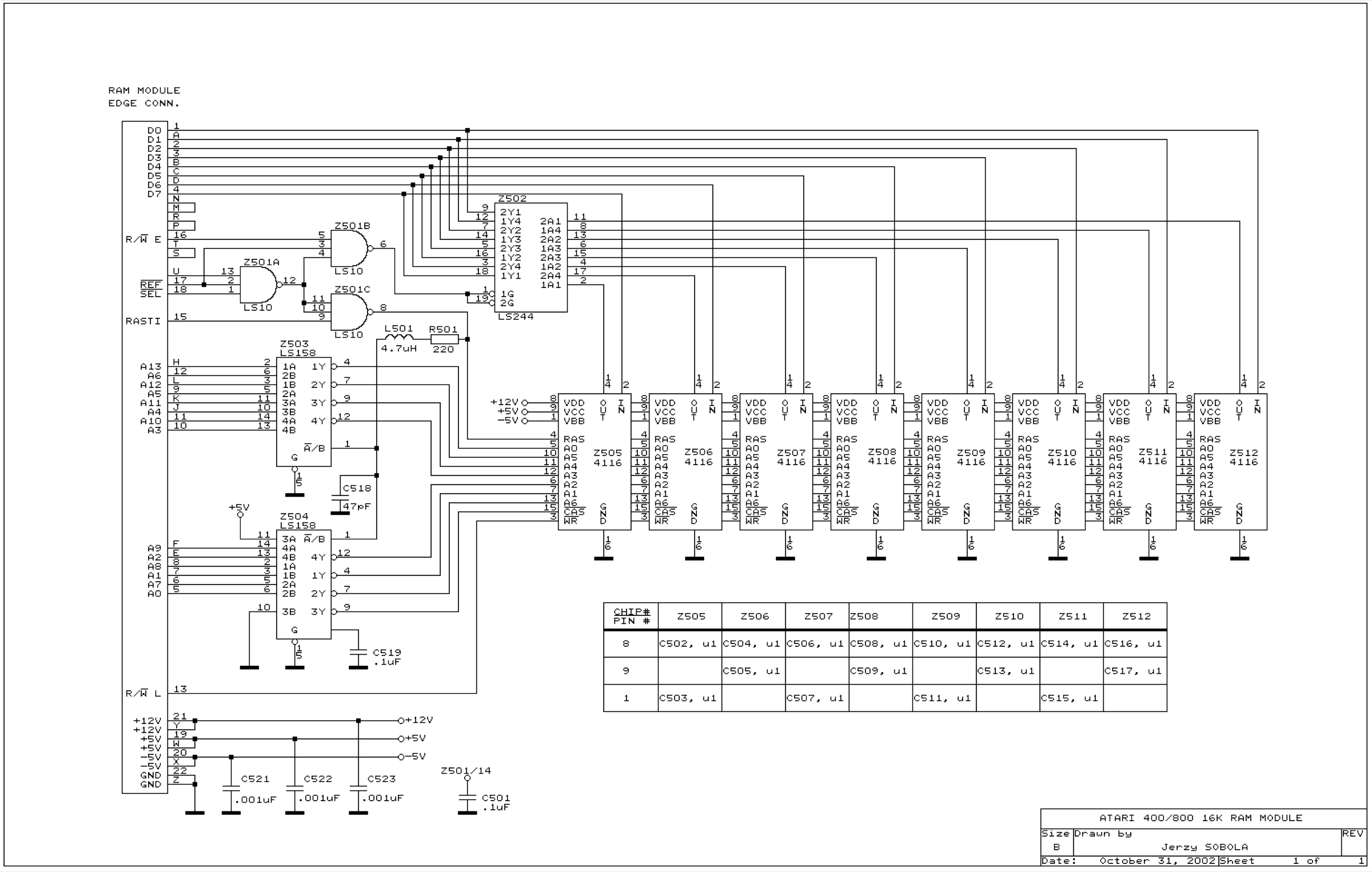

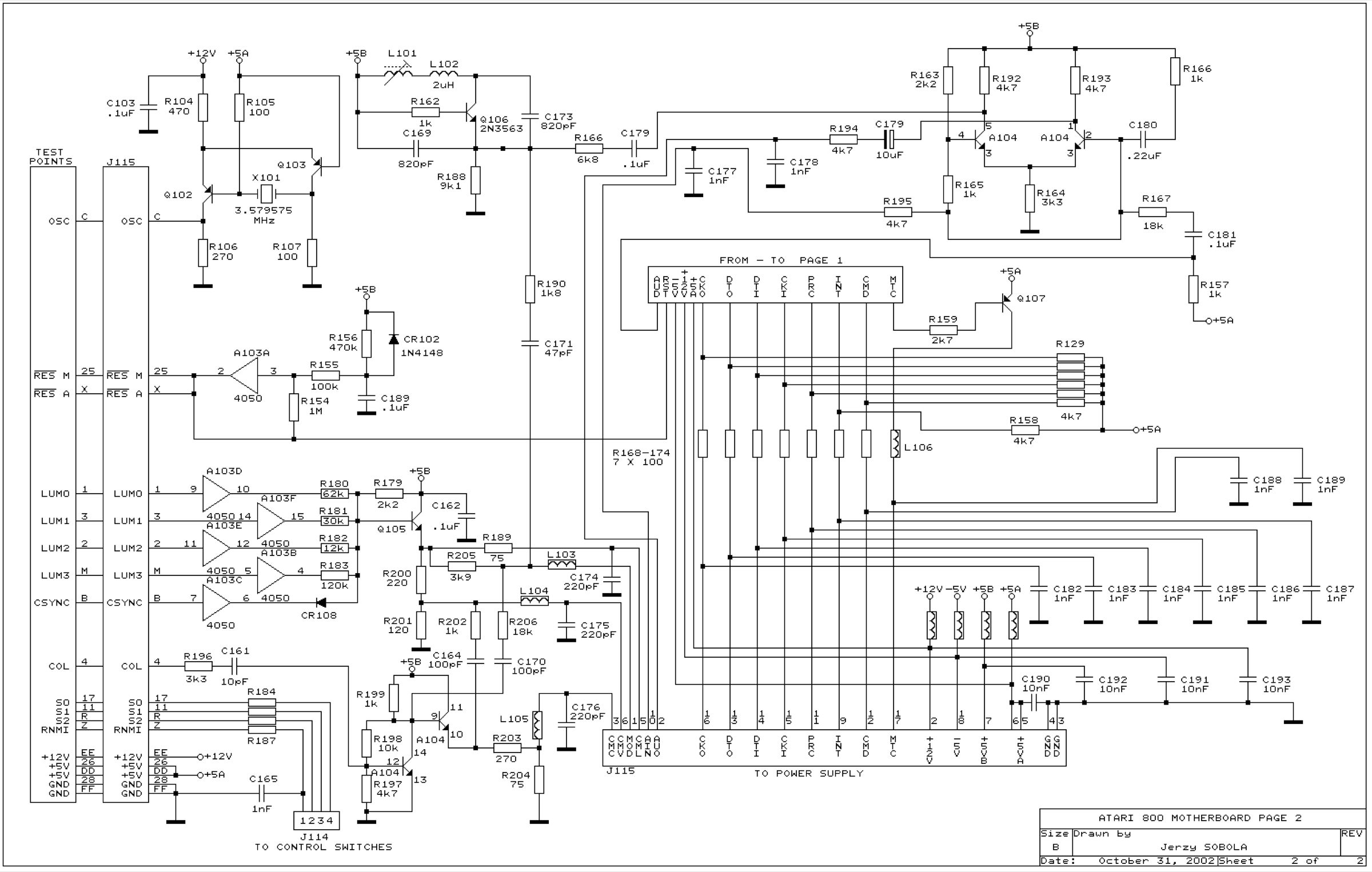

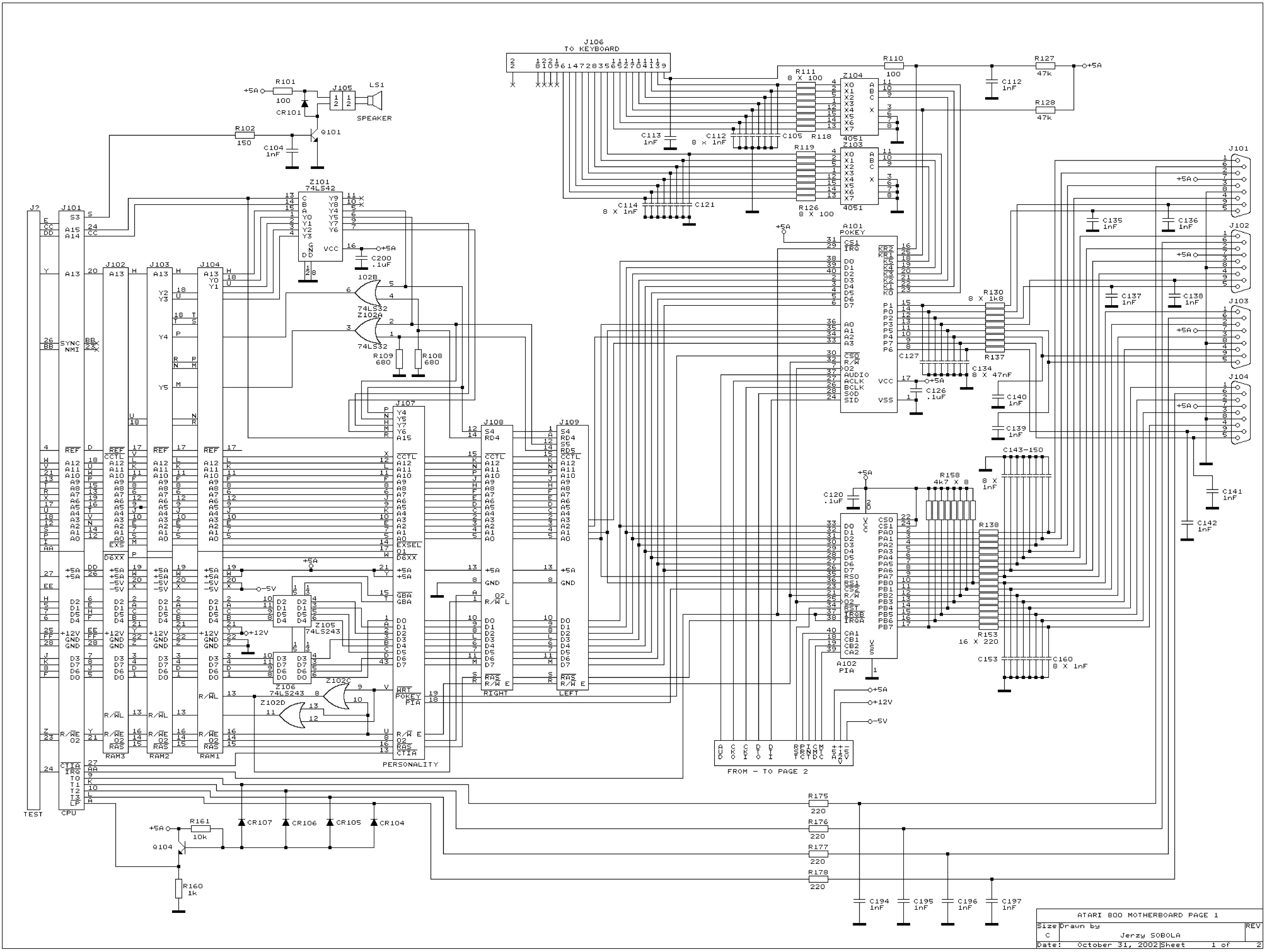

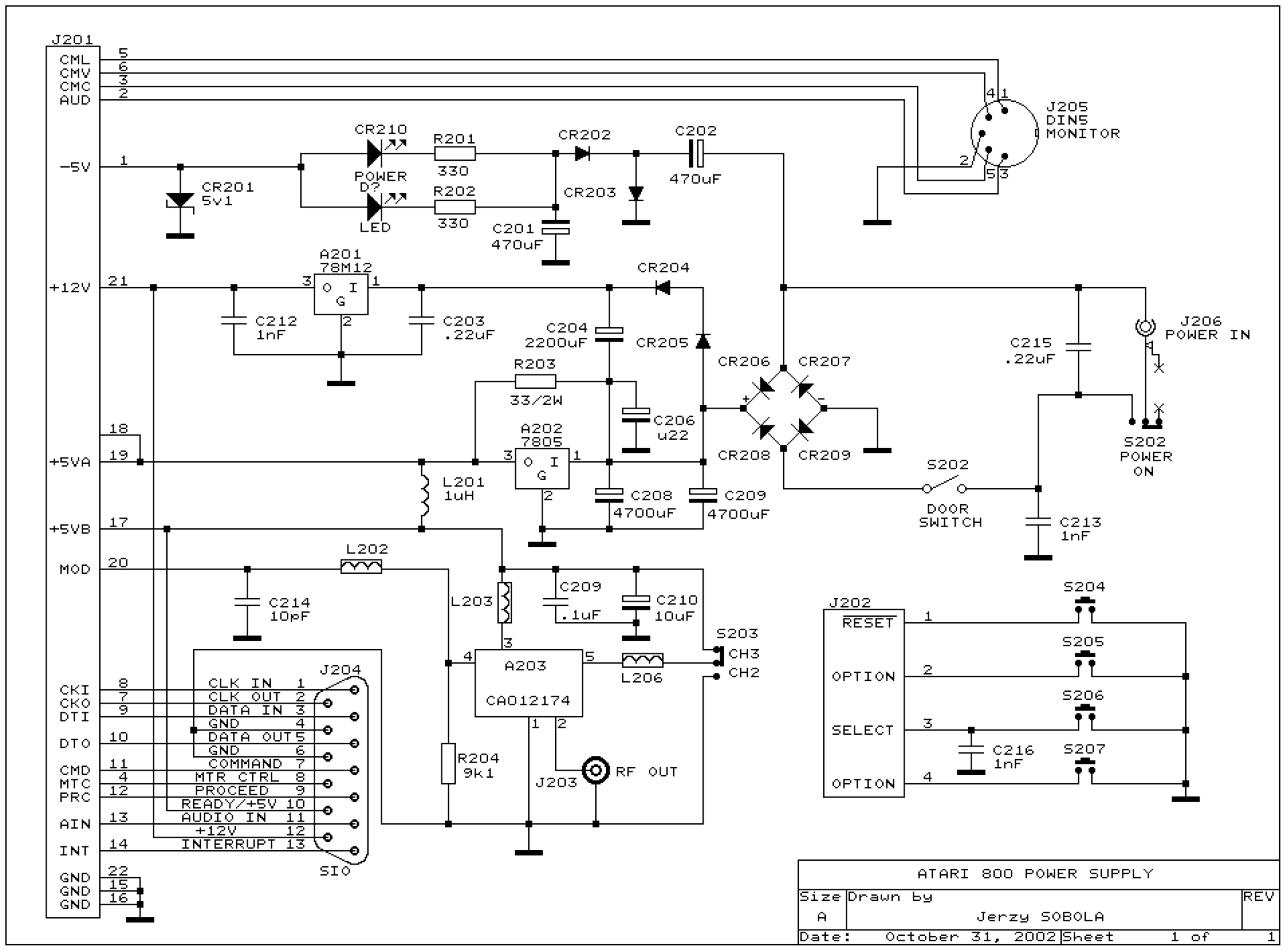

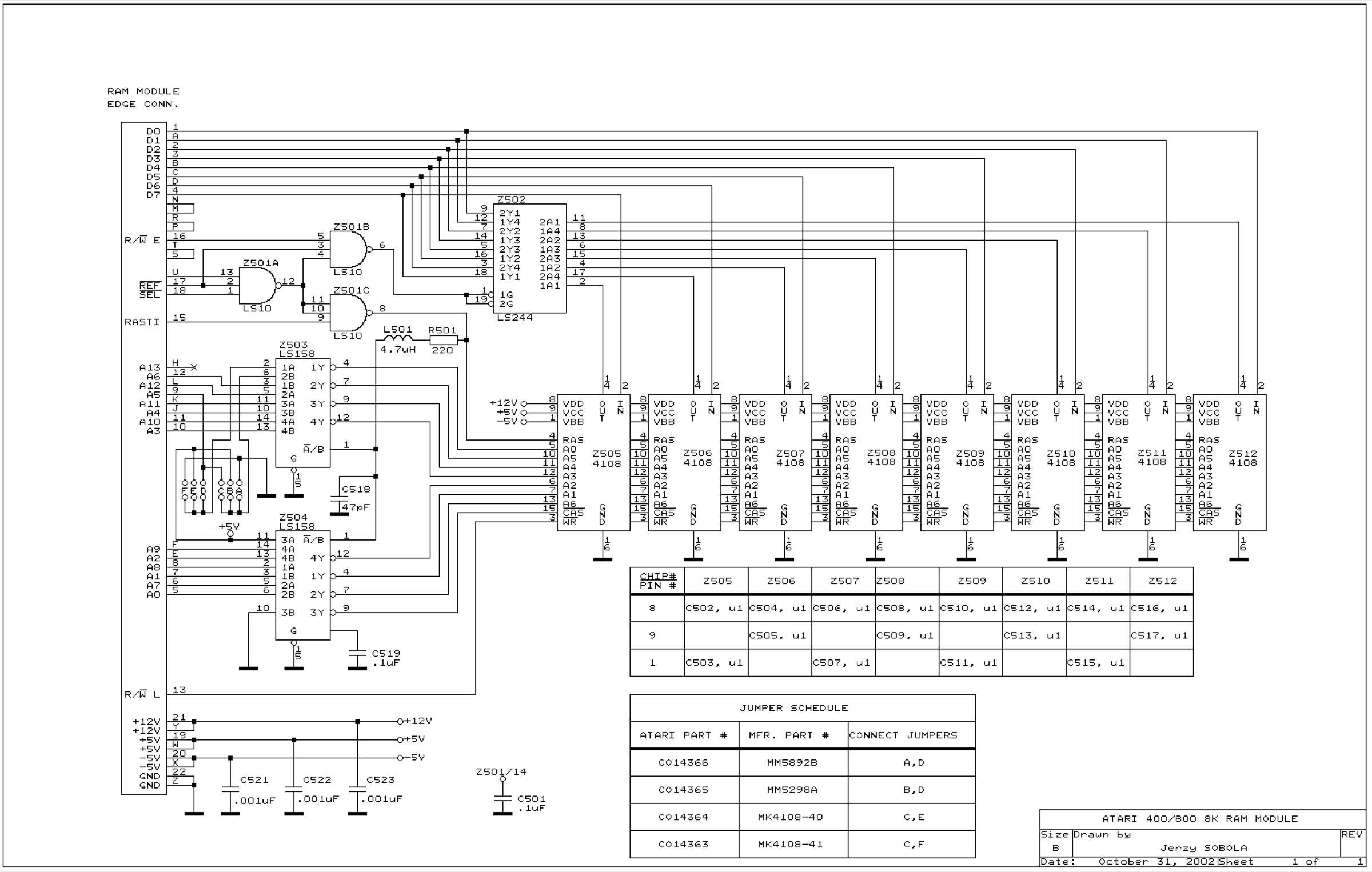

Atari 800 — 7 planche(s)

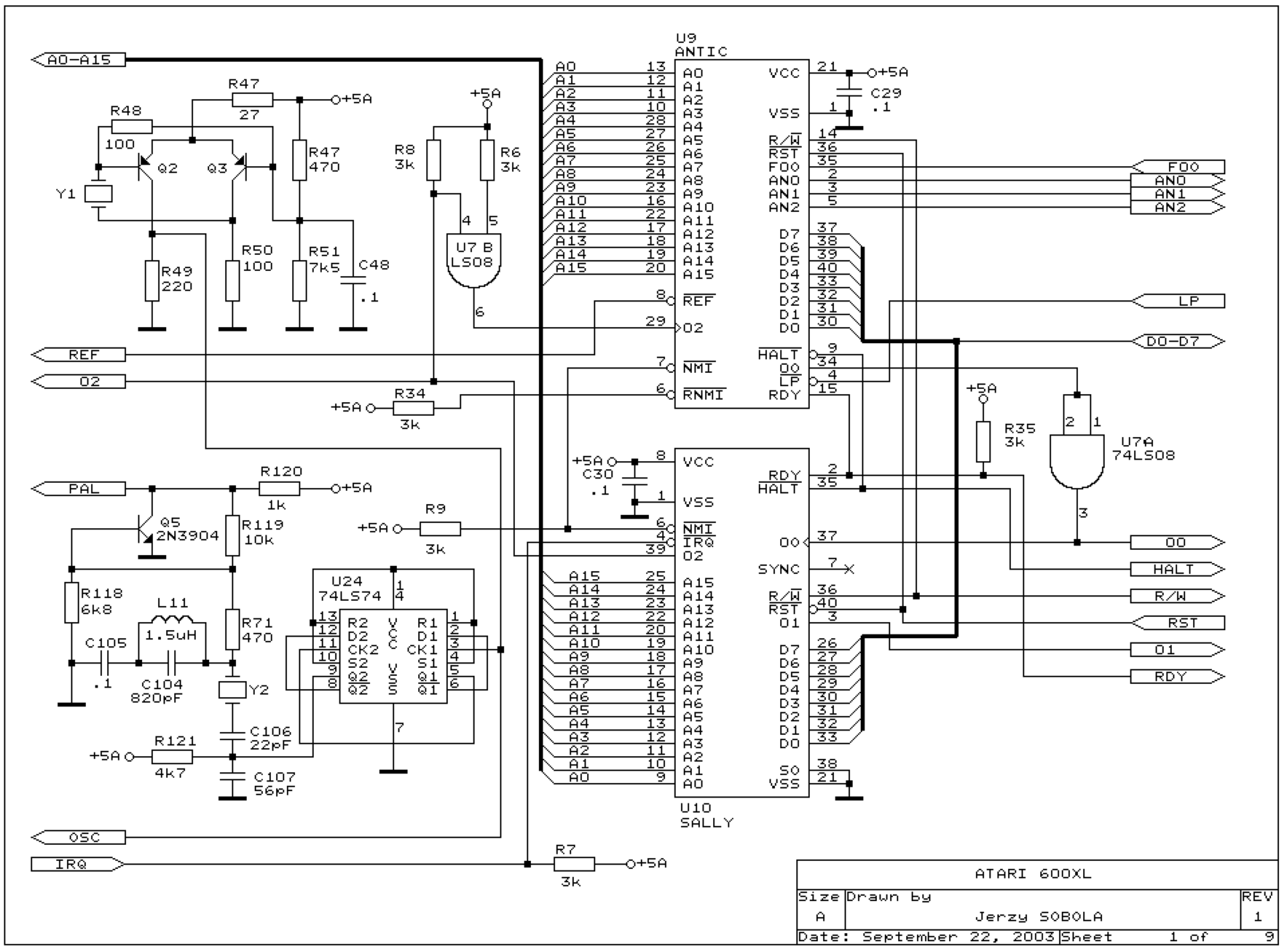

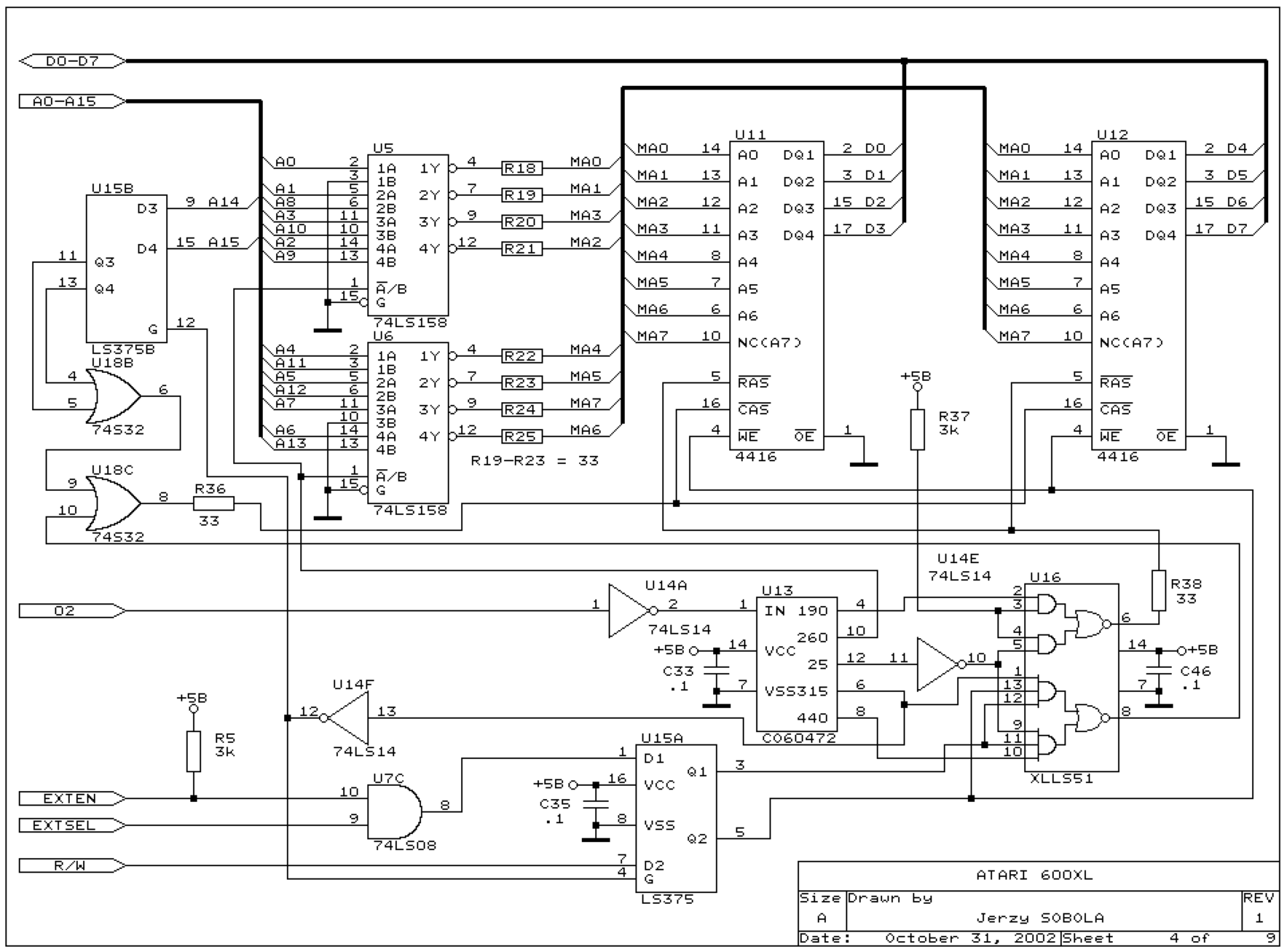

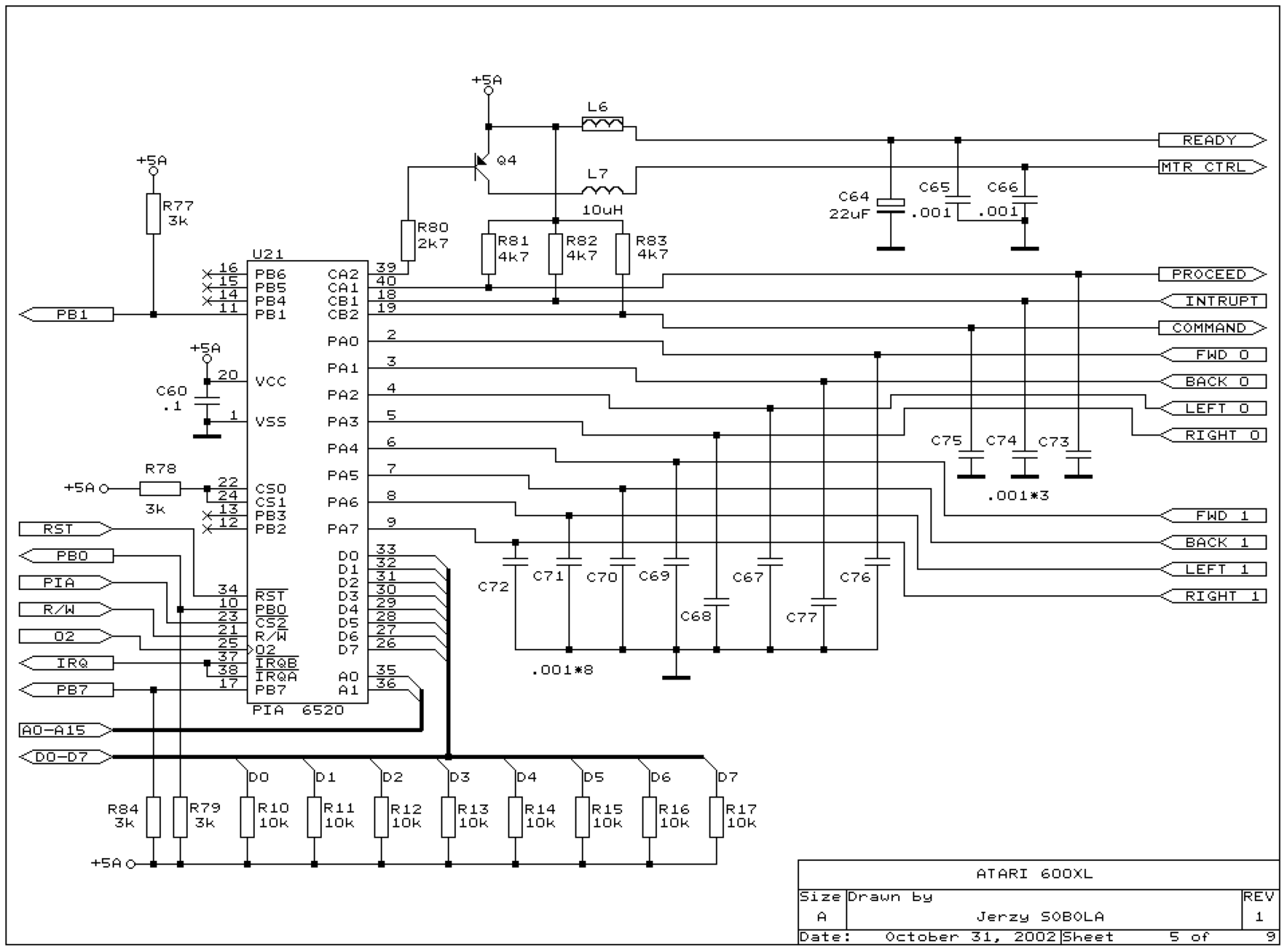

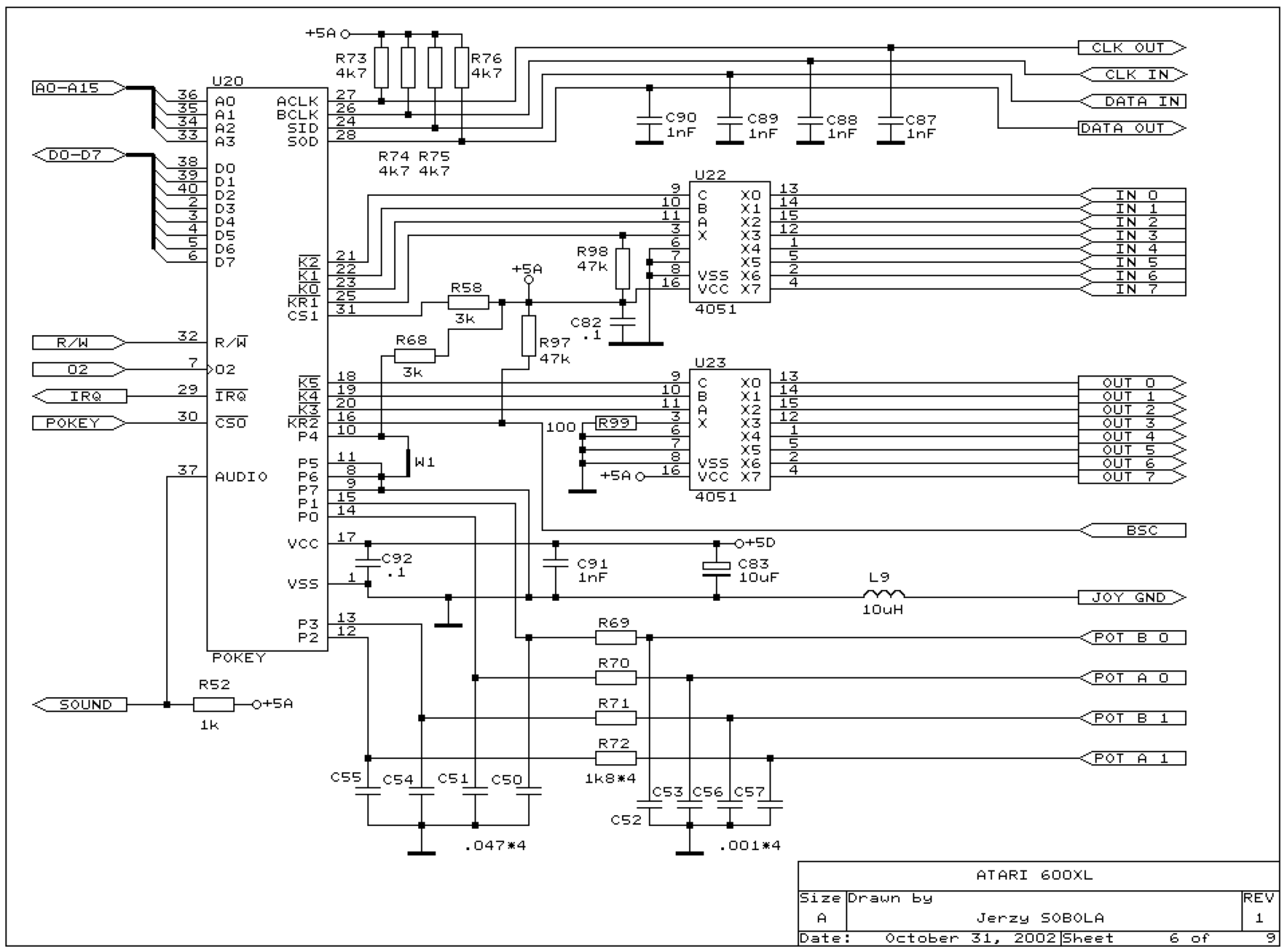

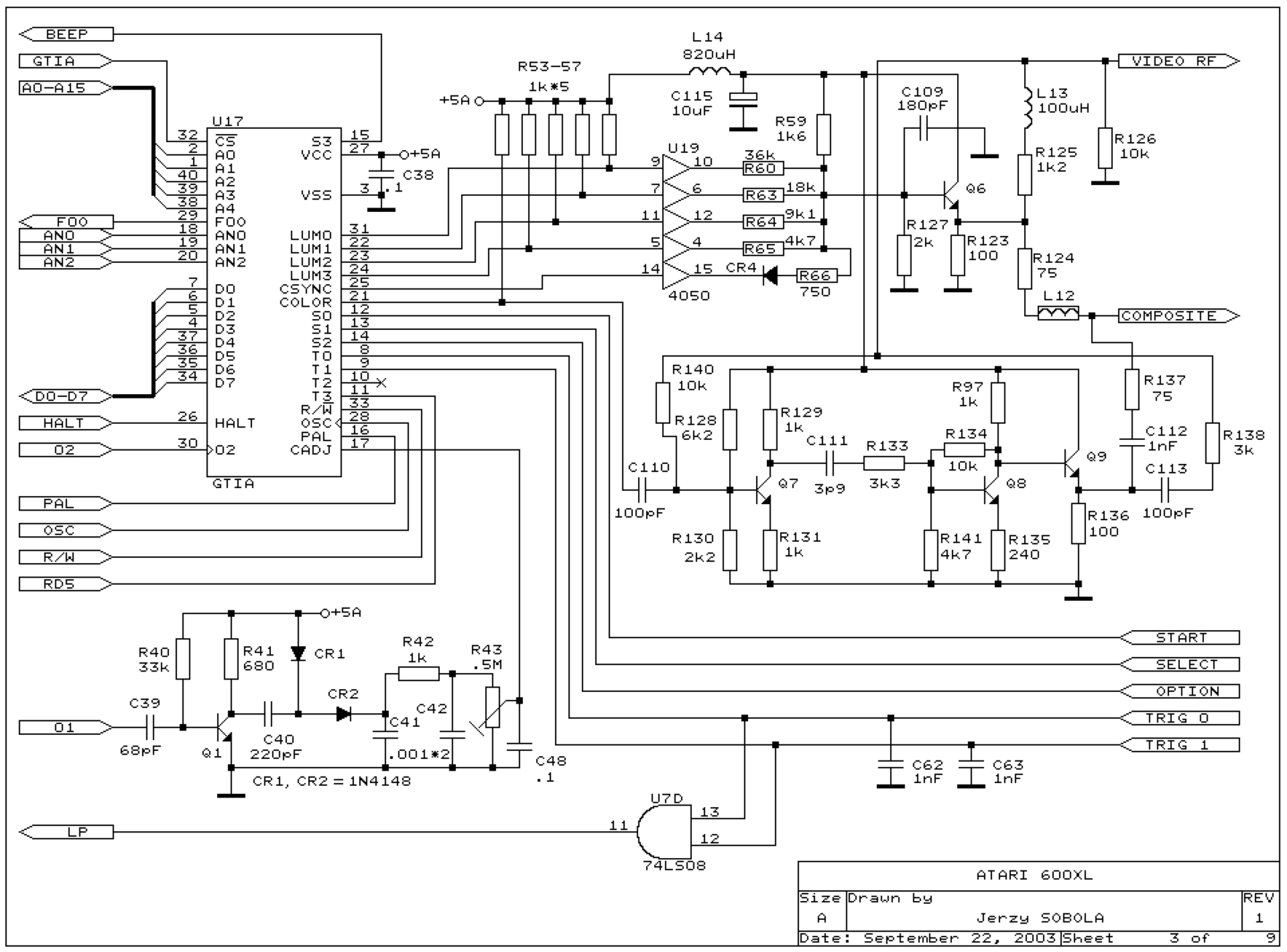

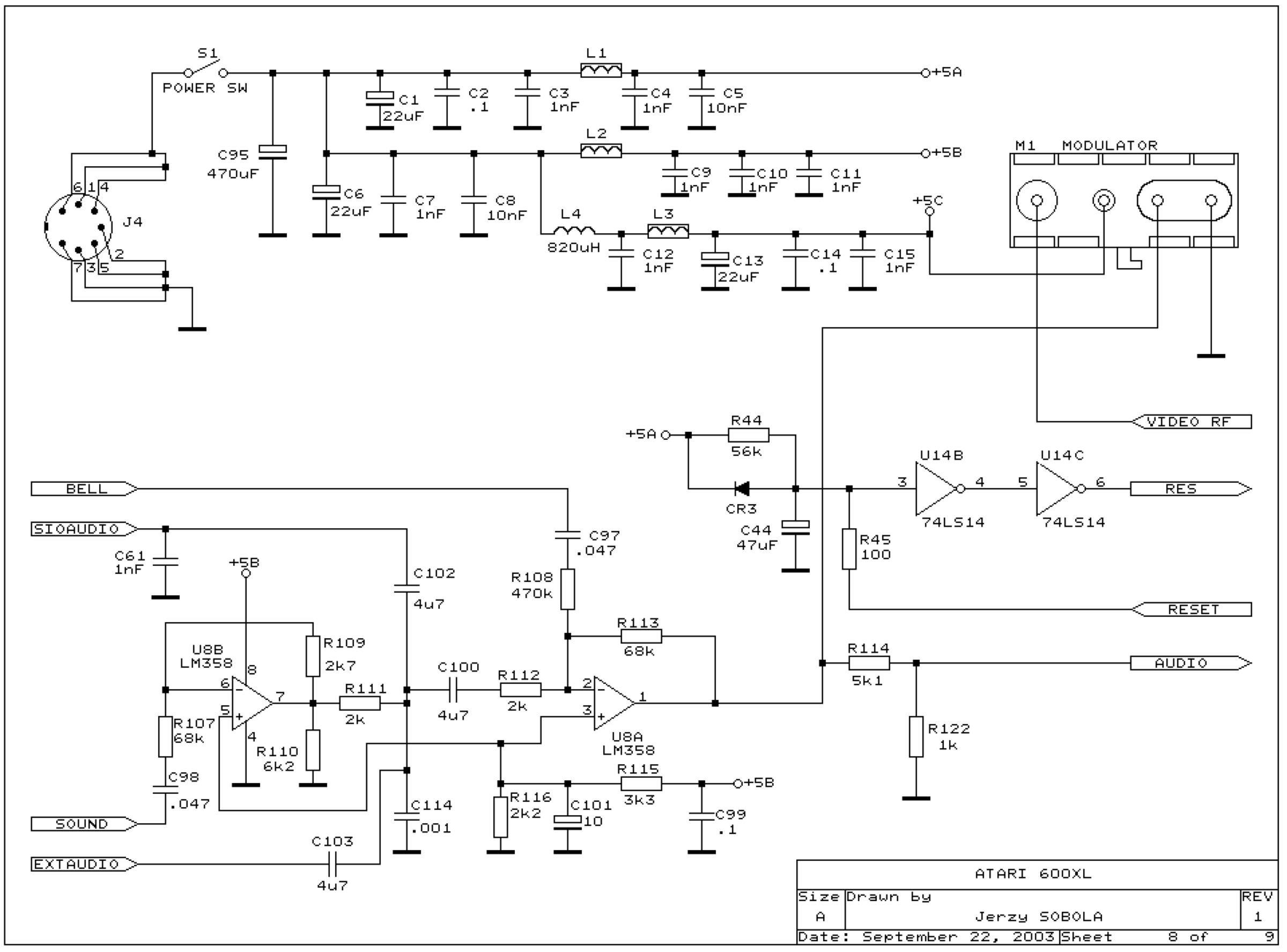

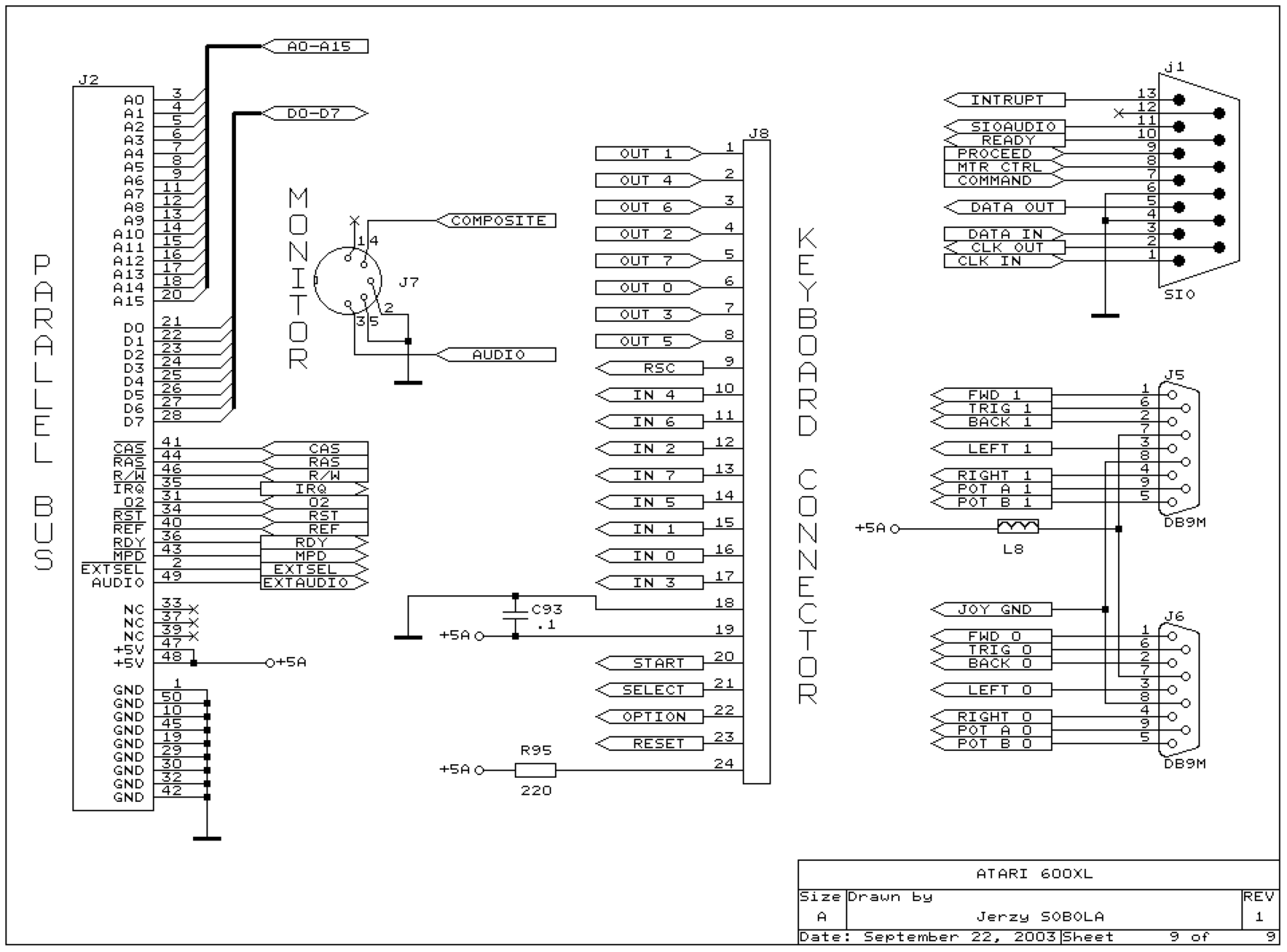

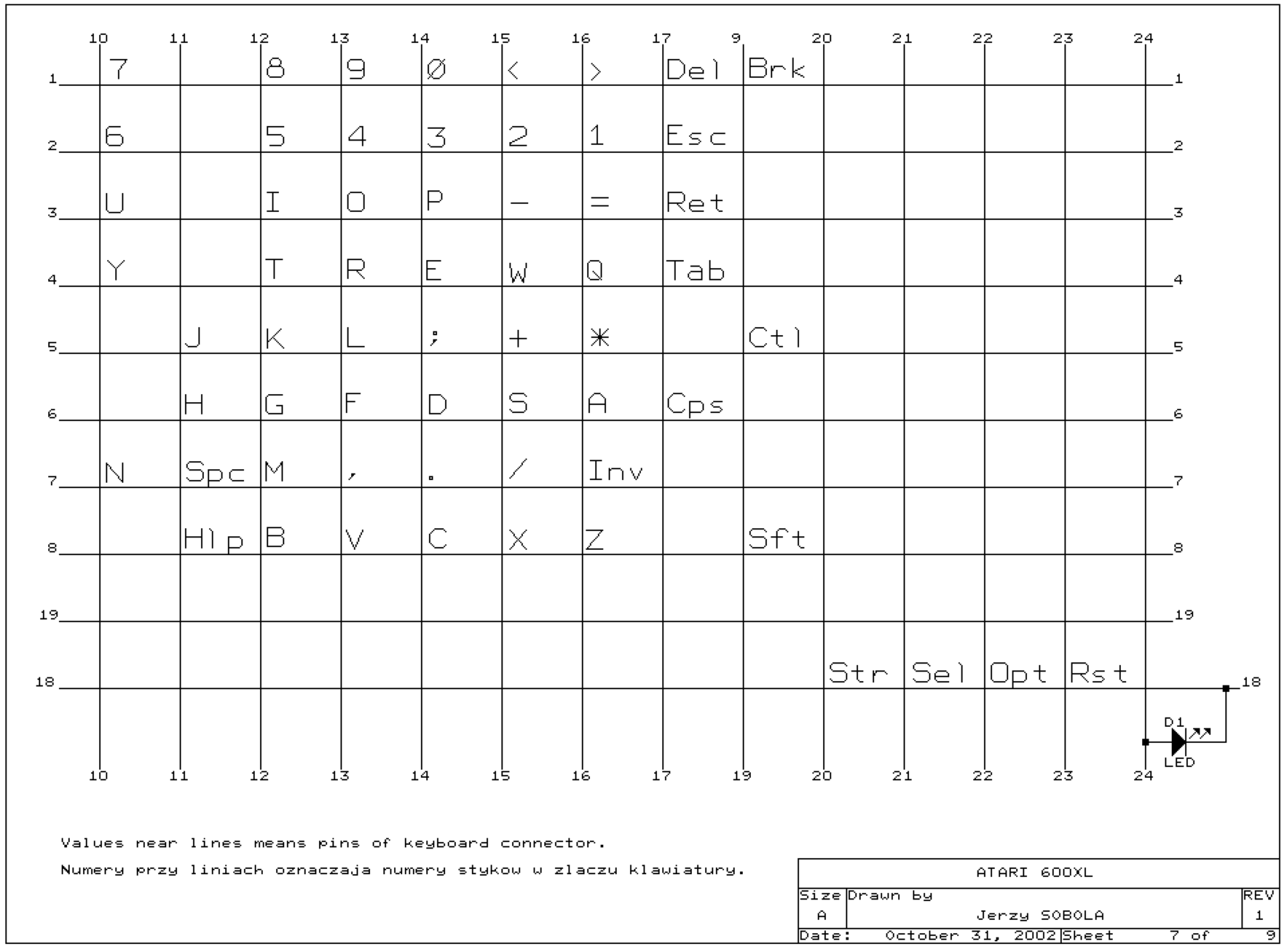

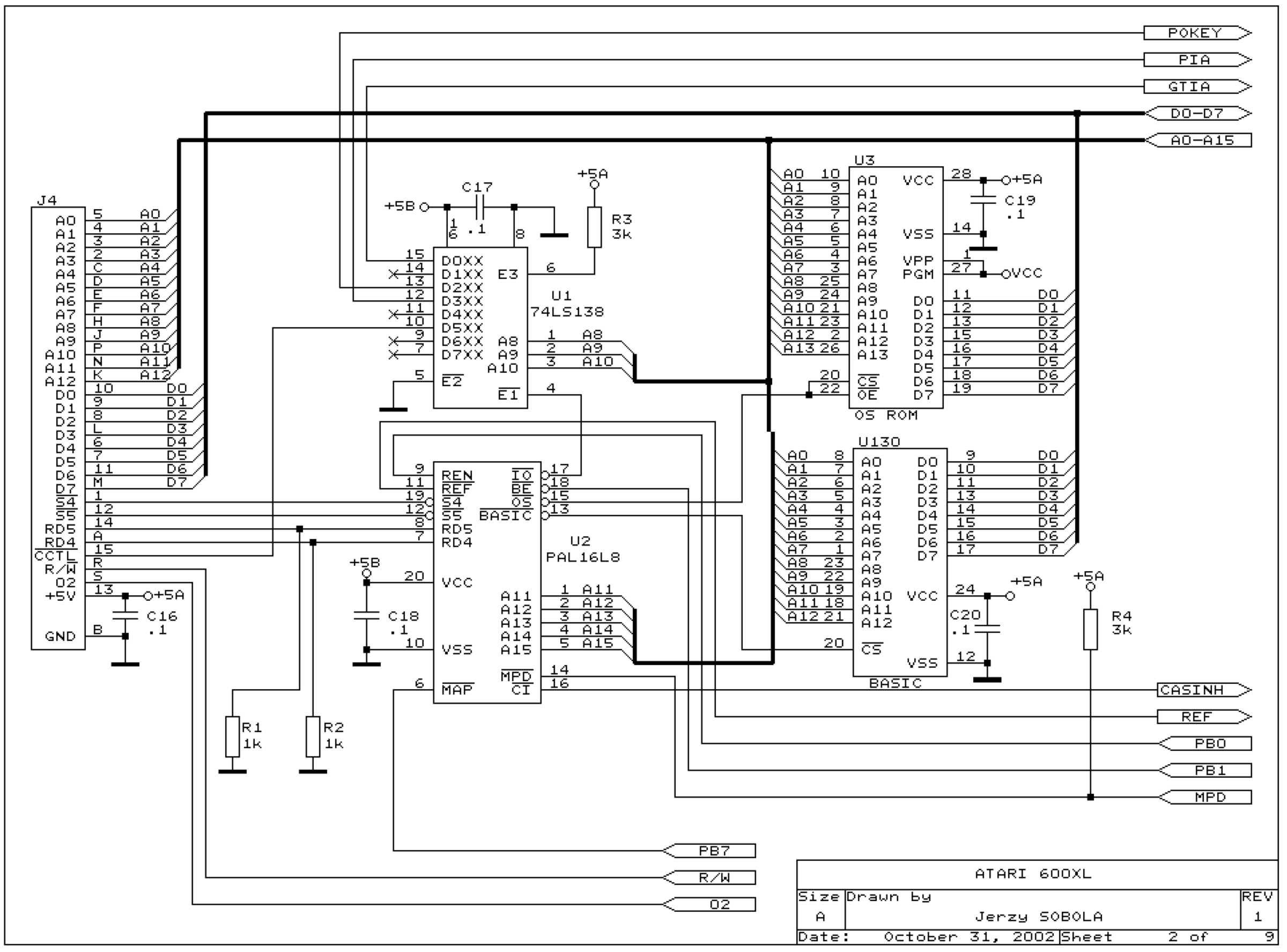

600XL — 12 planche(s)

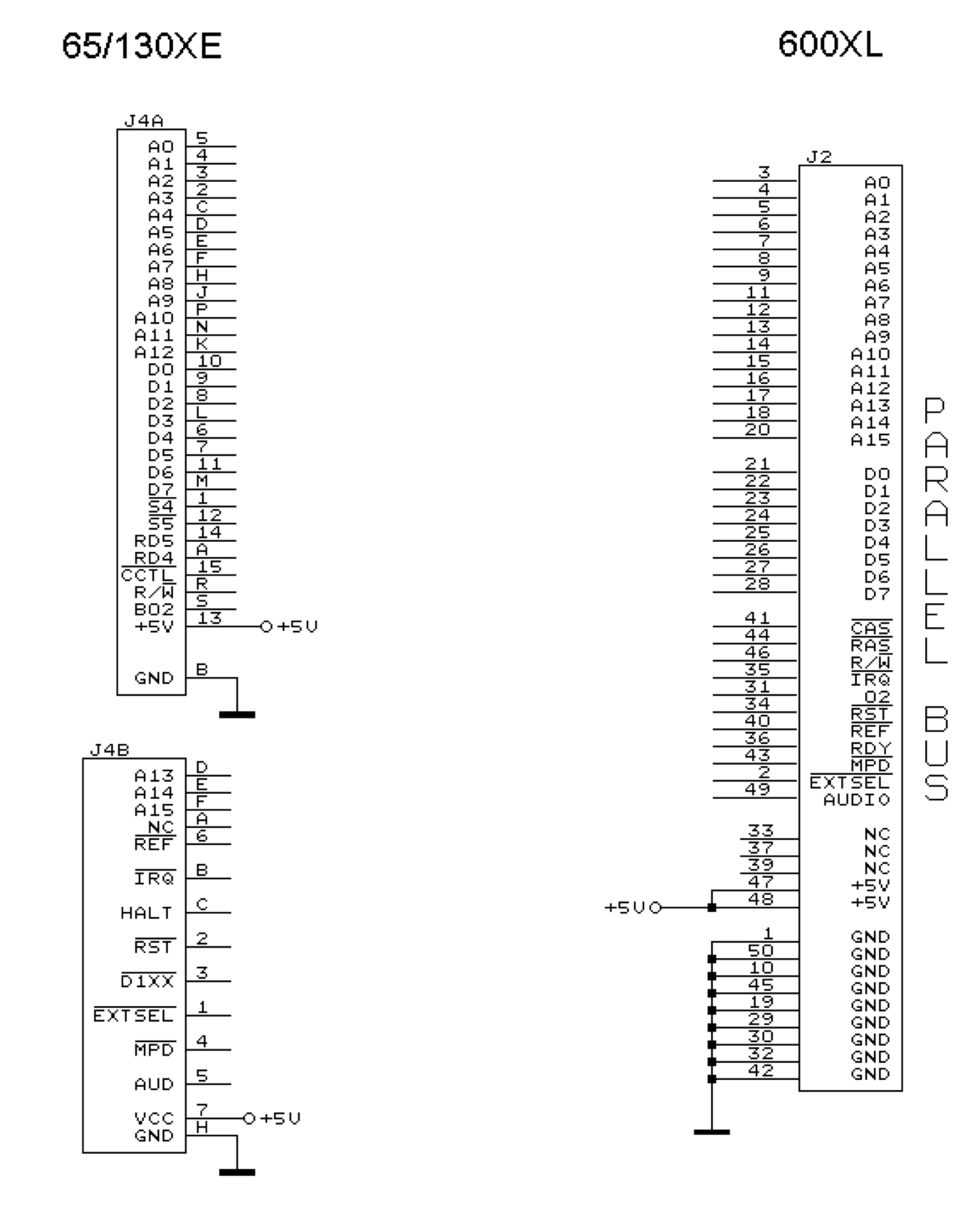

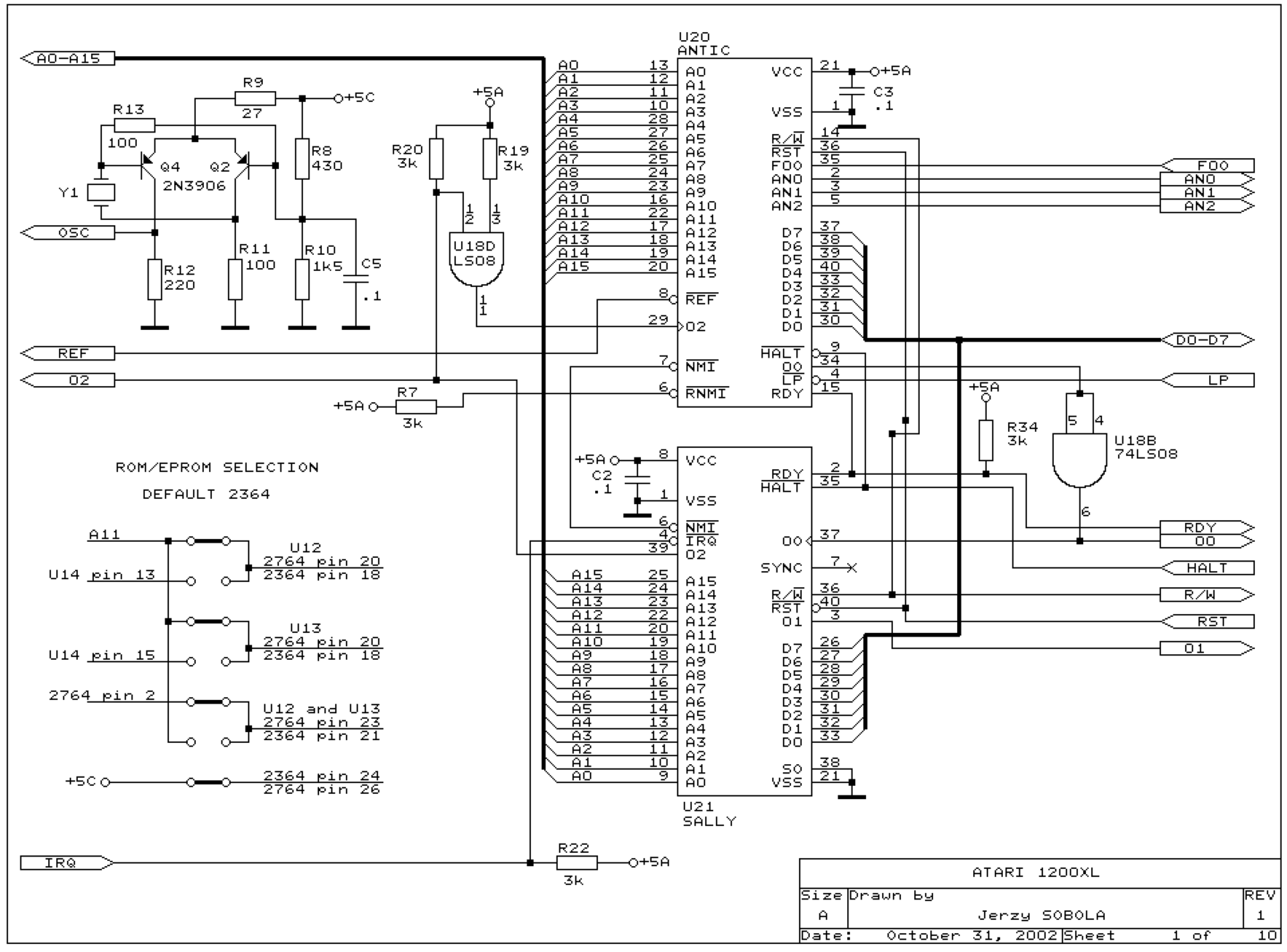

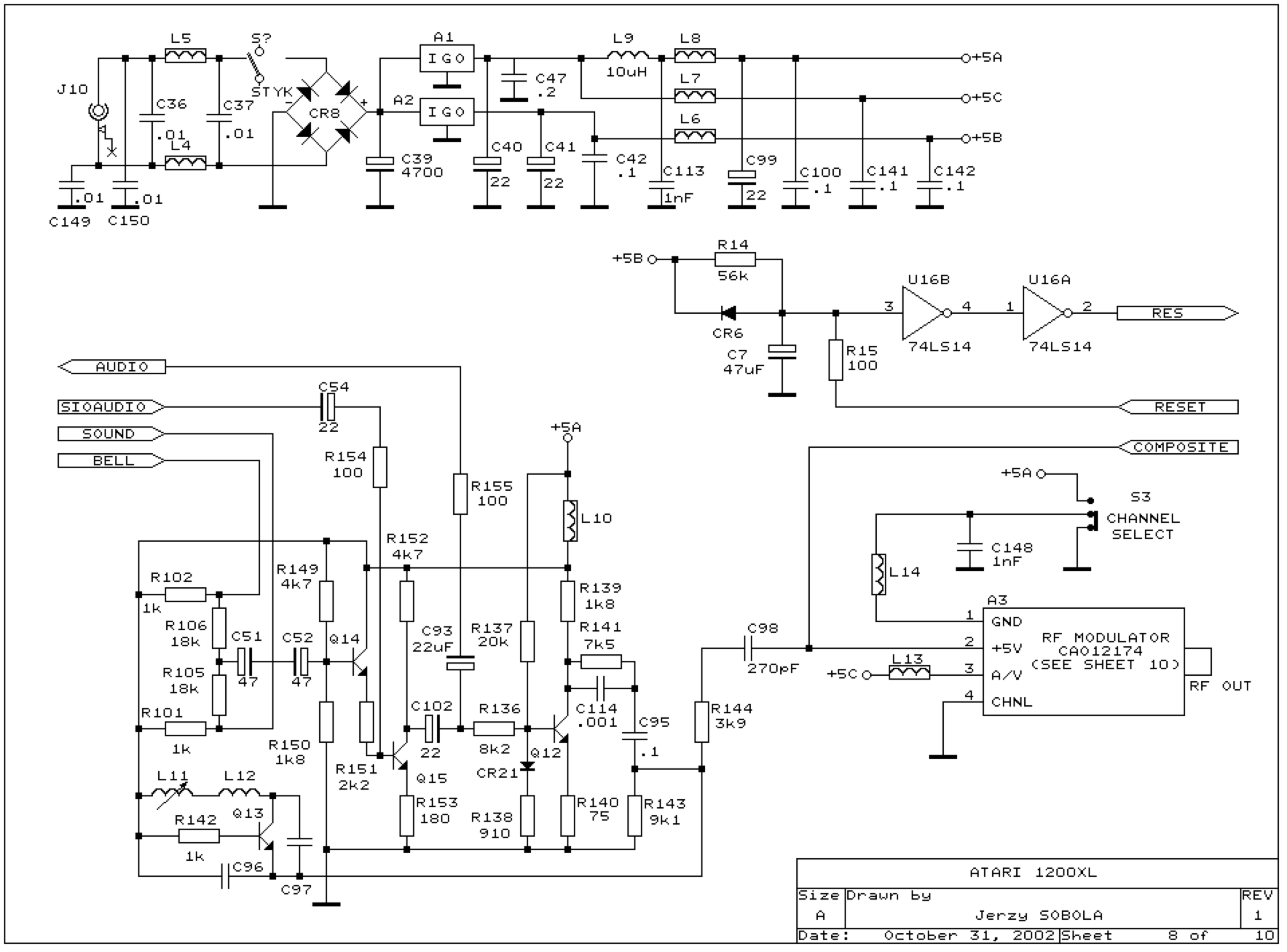

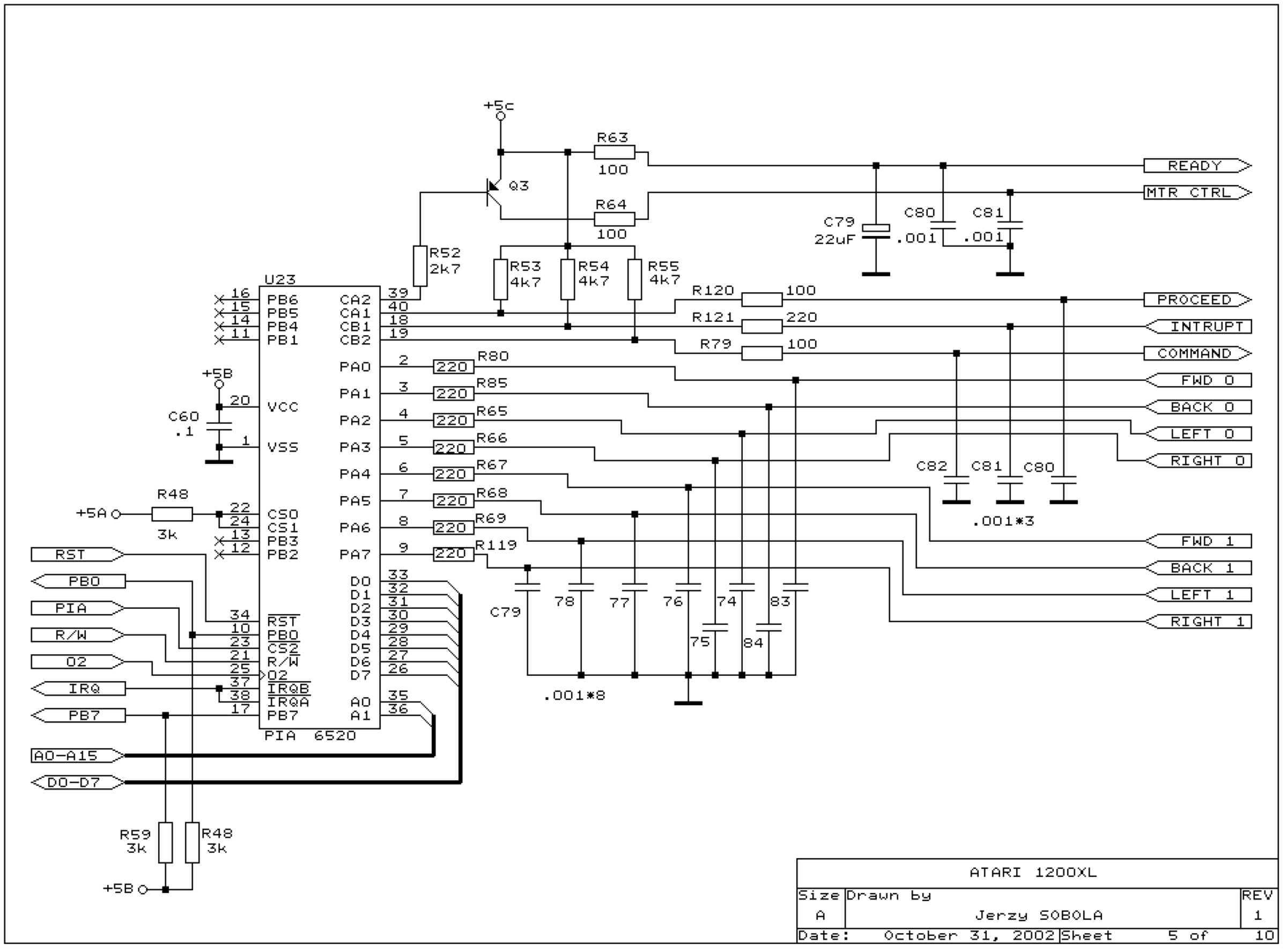

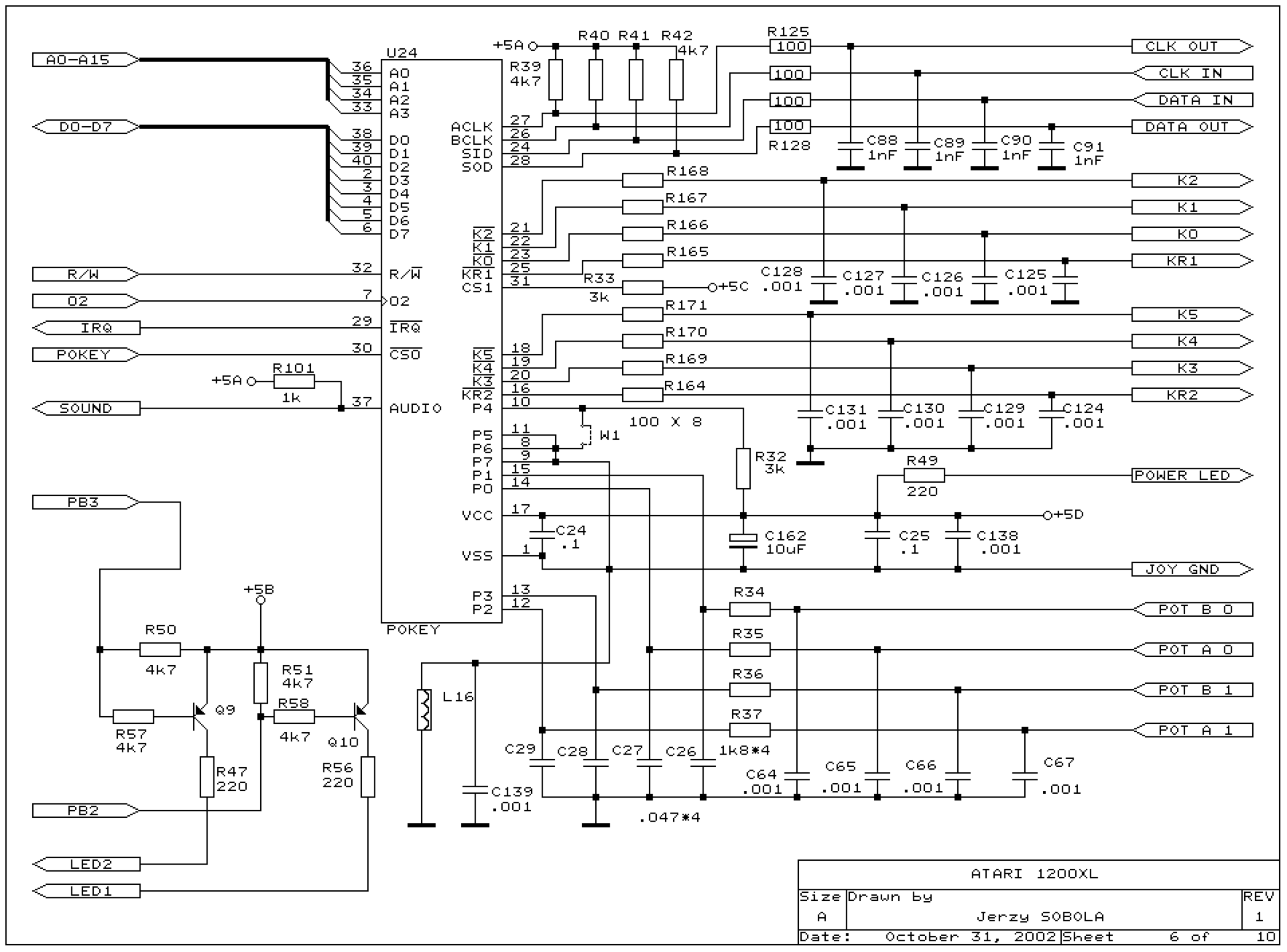

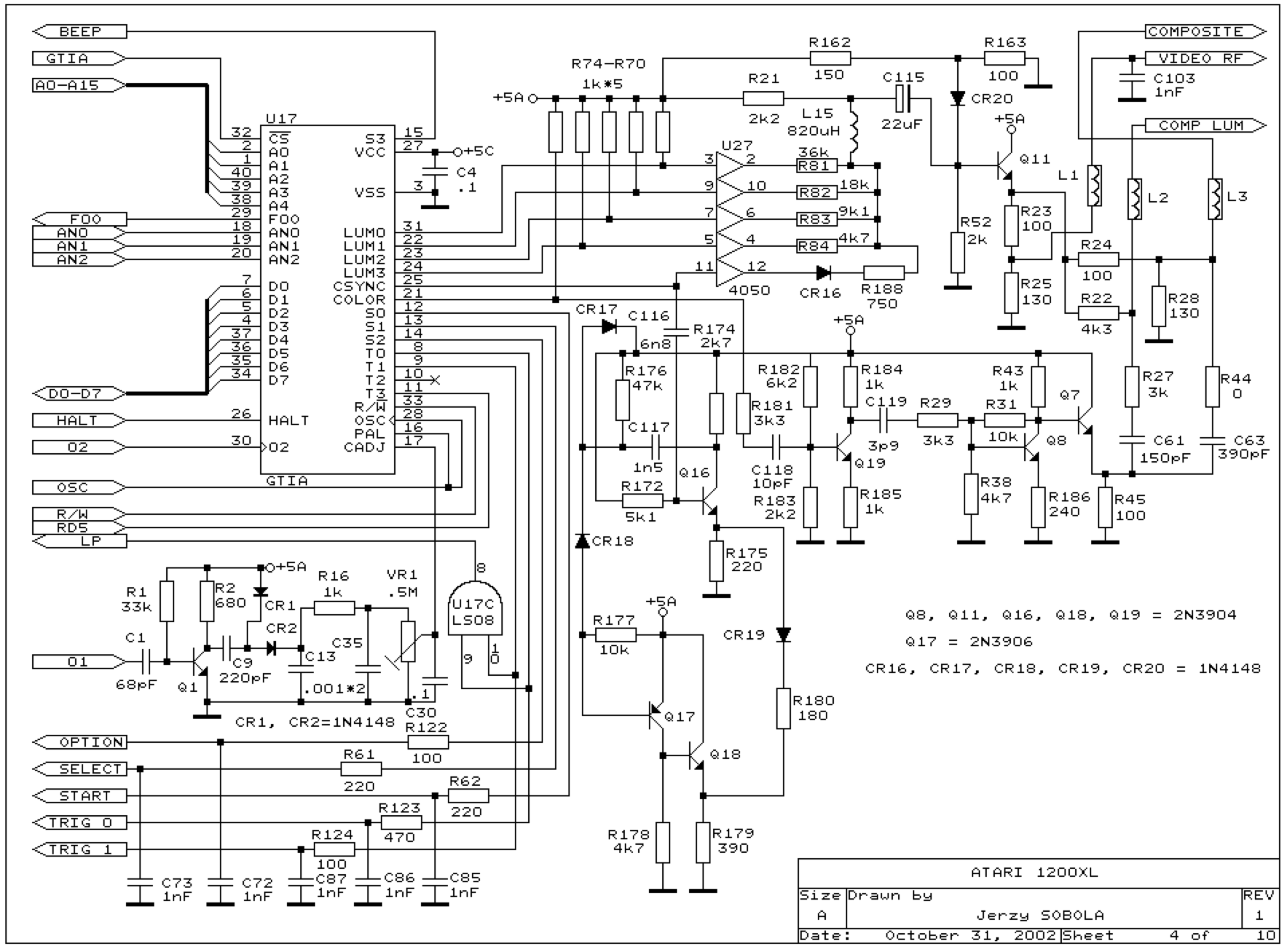

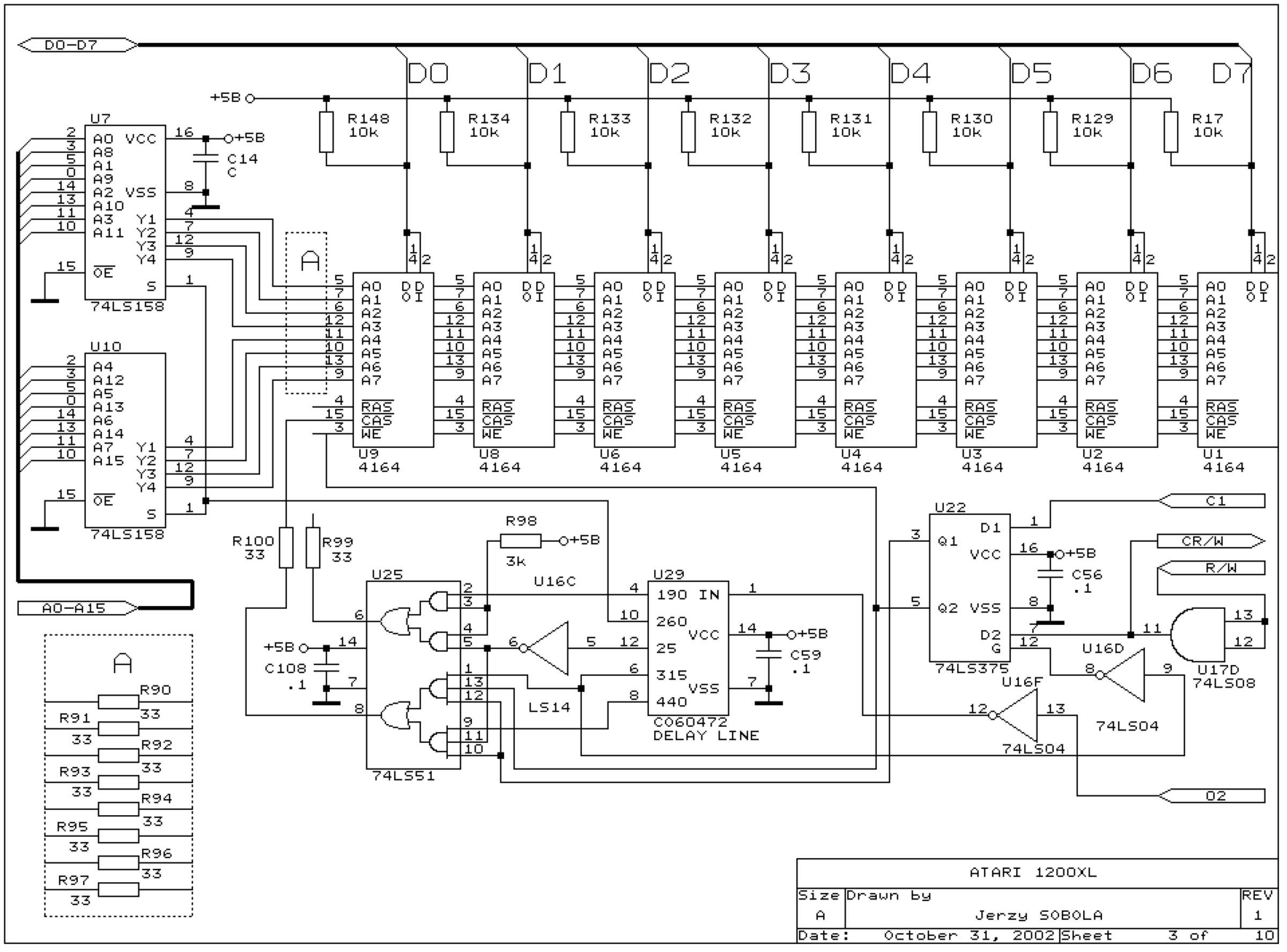

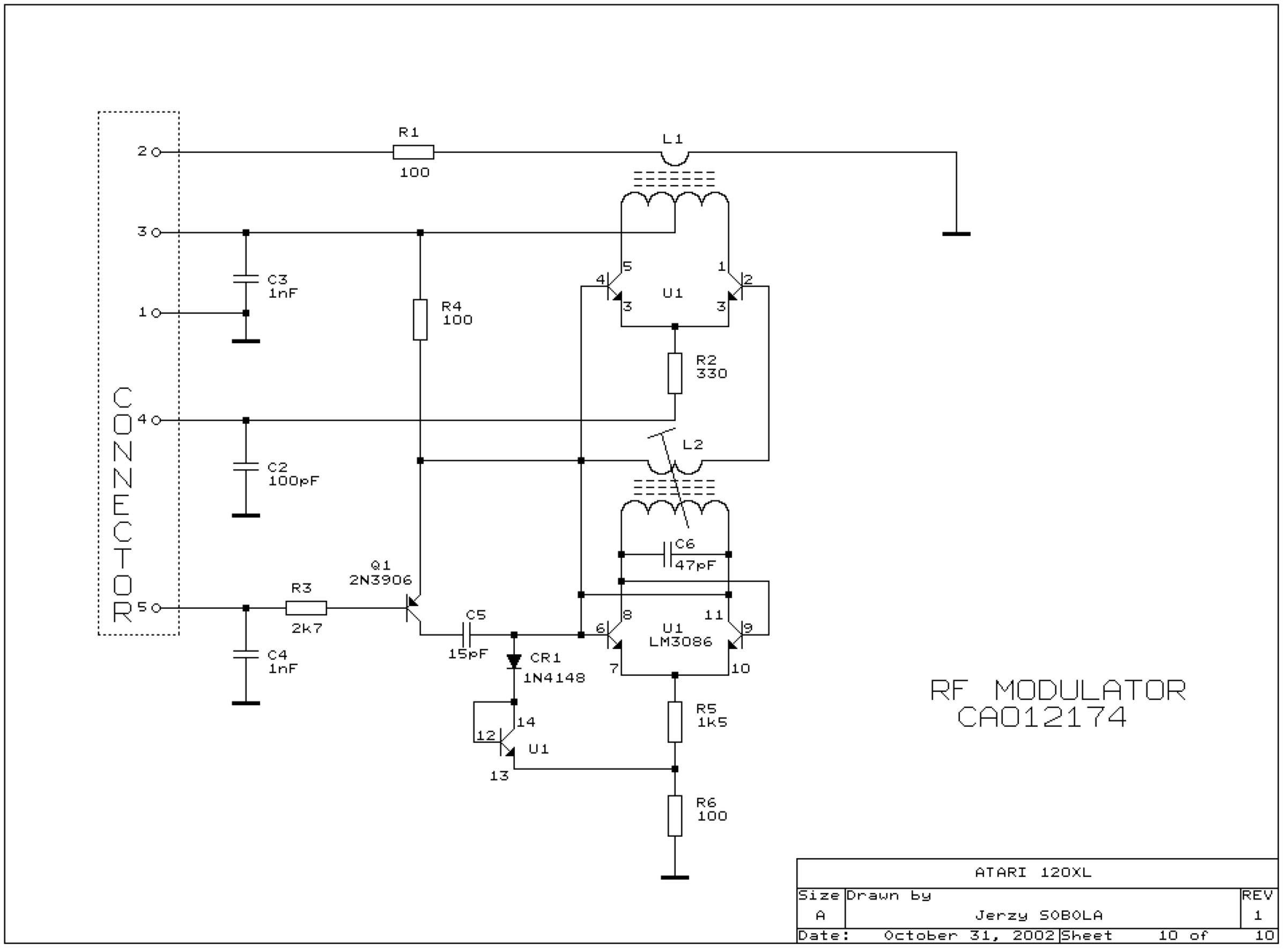

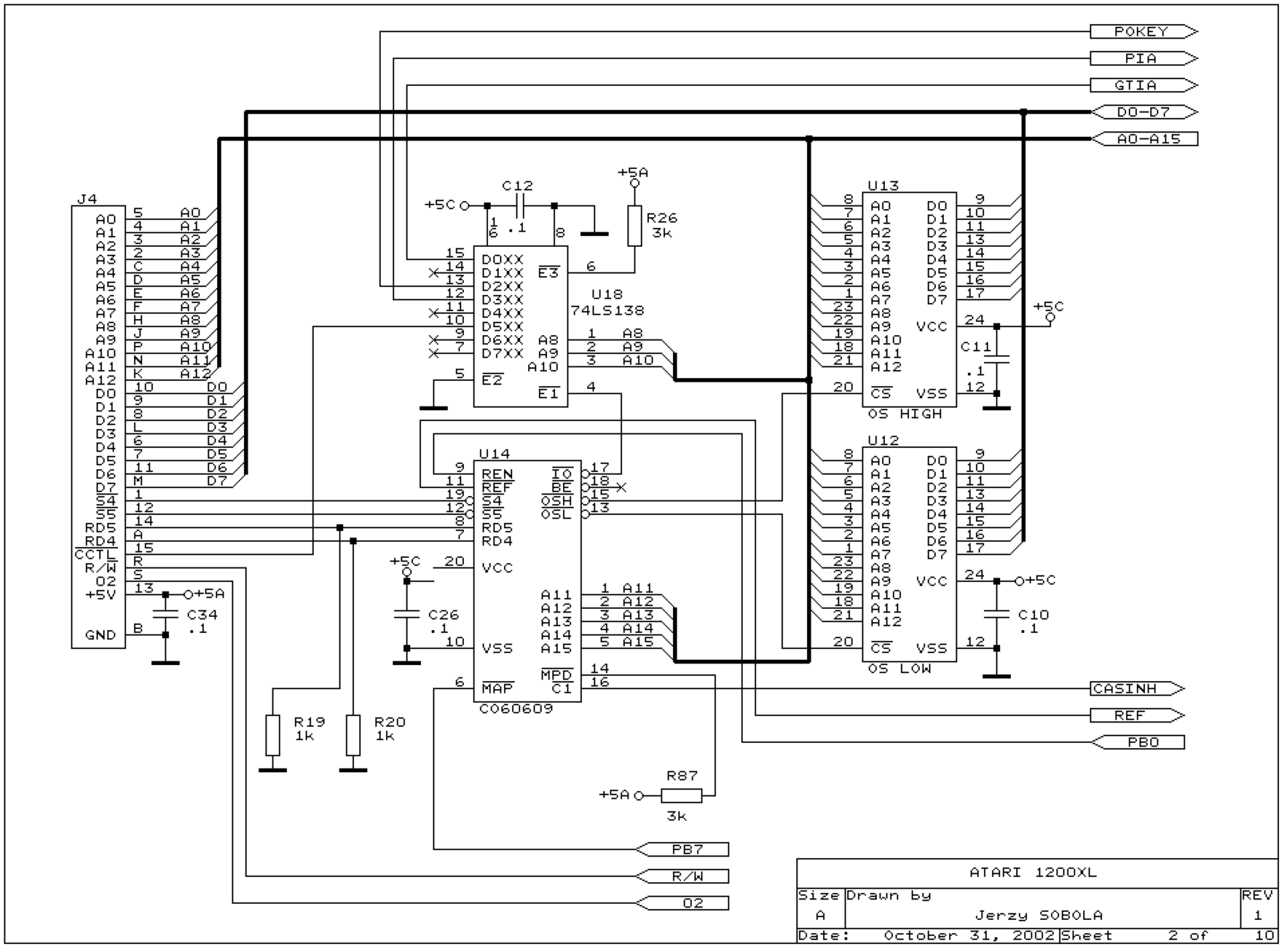

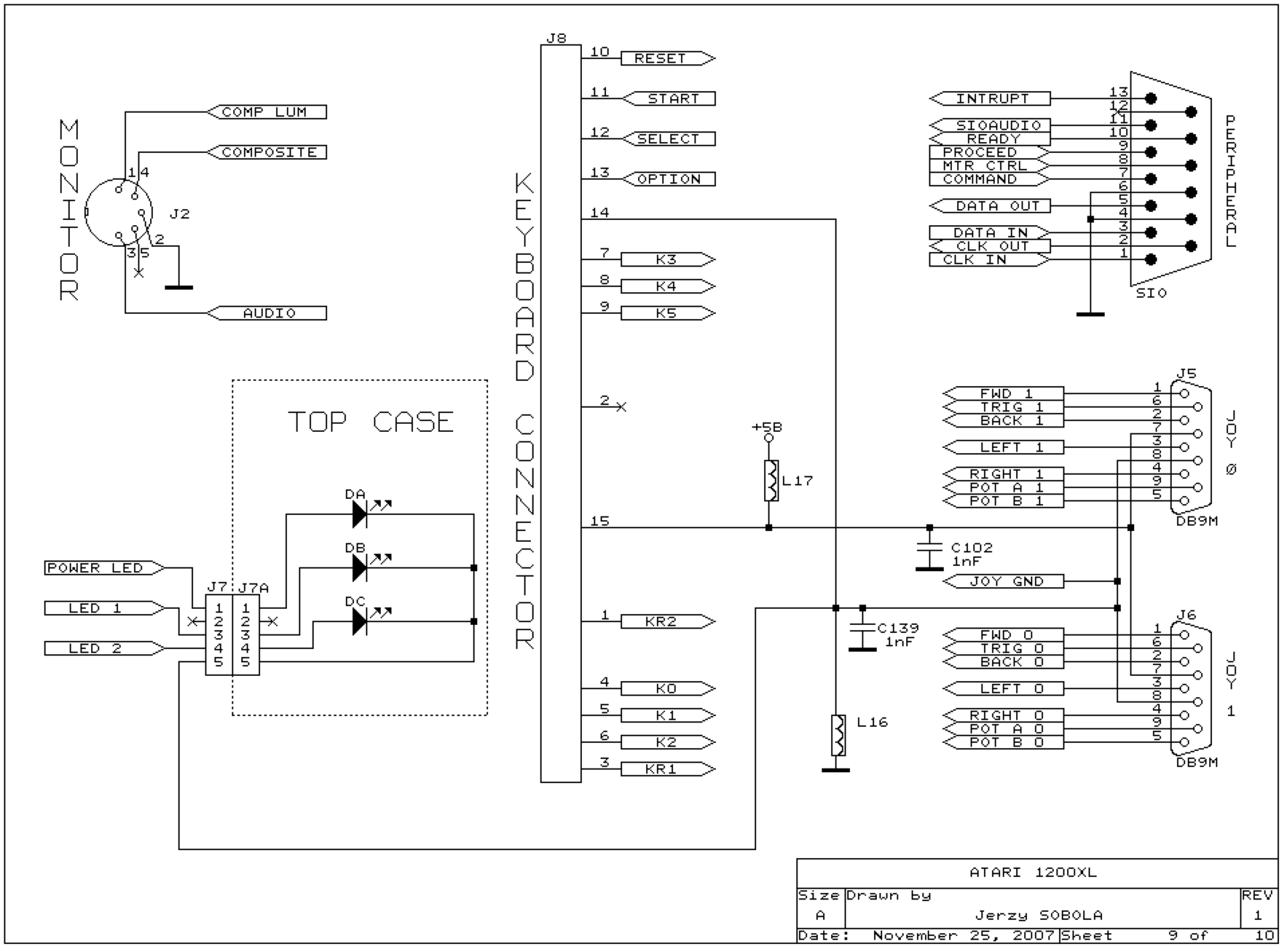

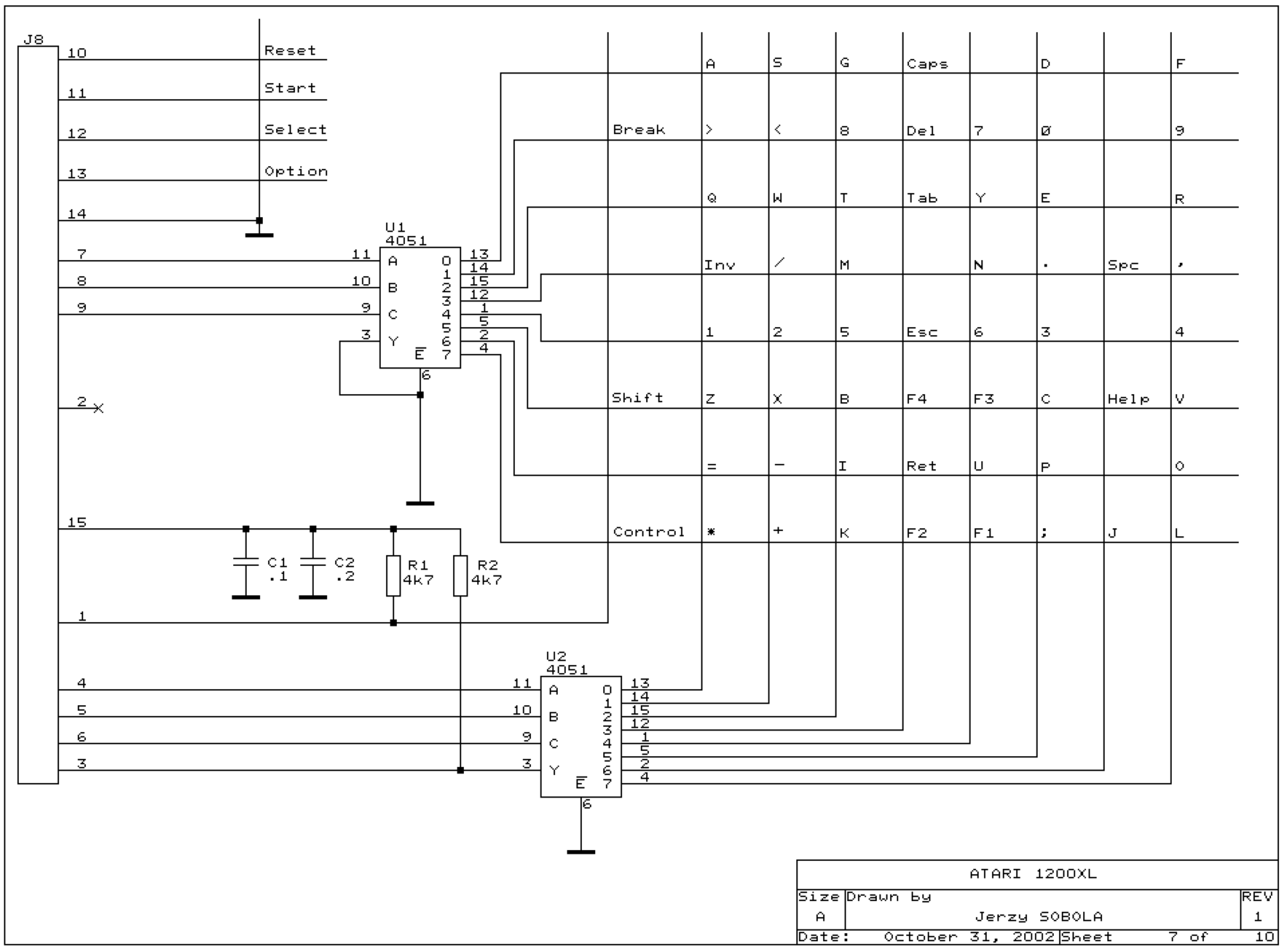

1200XL — 10 planche(s)

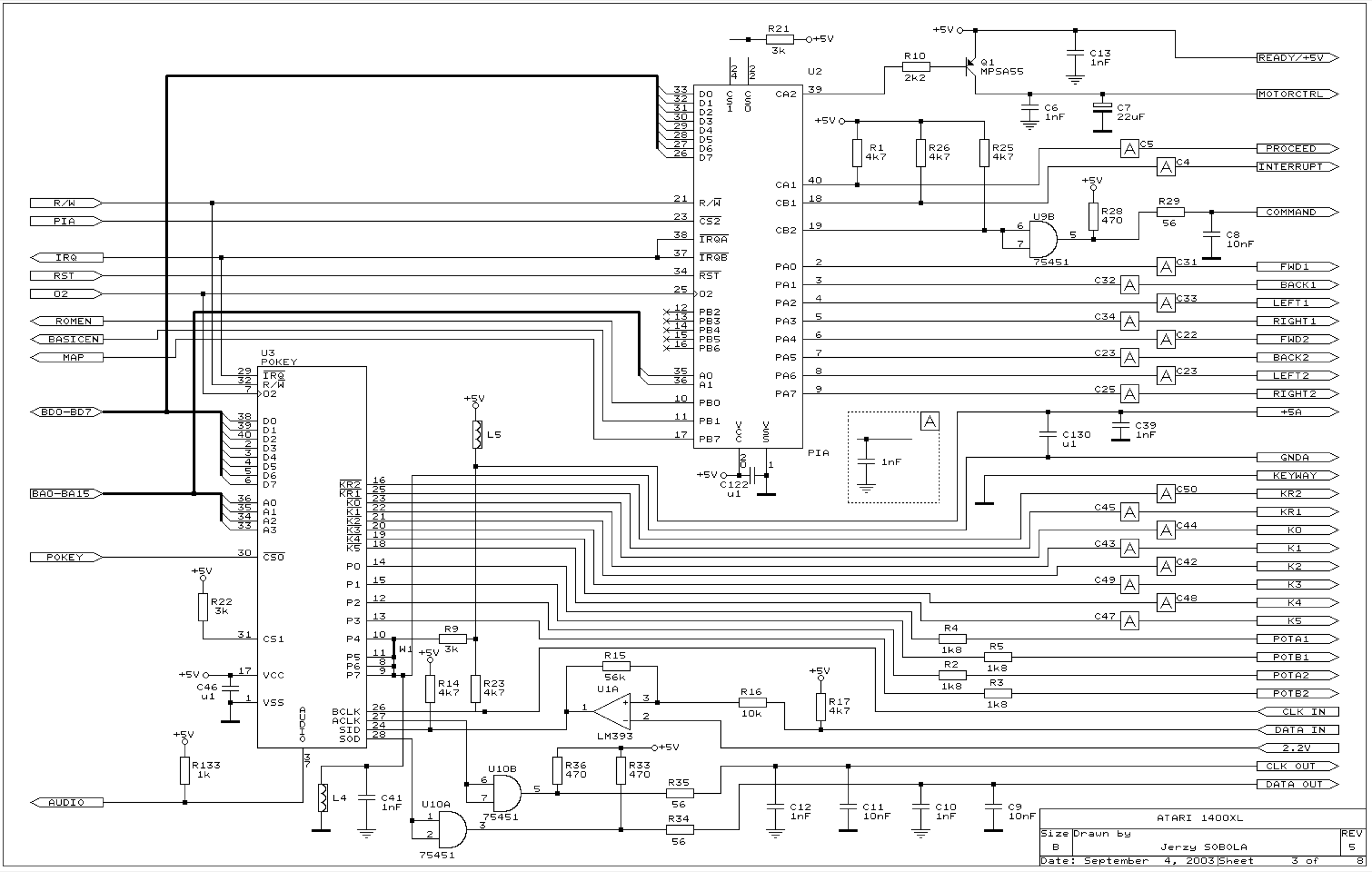

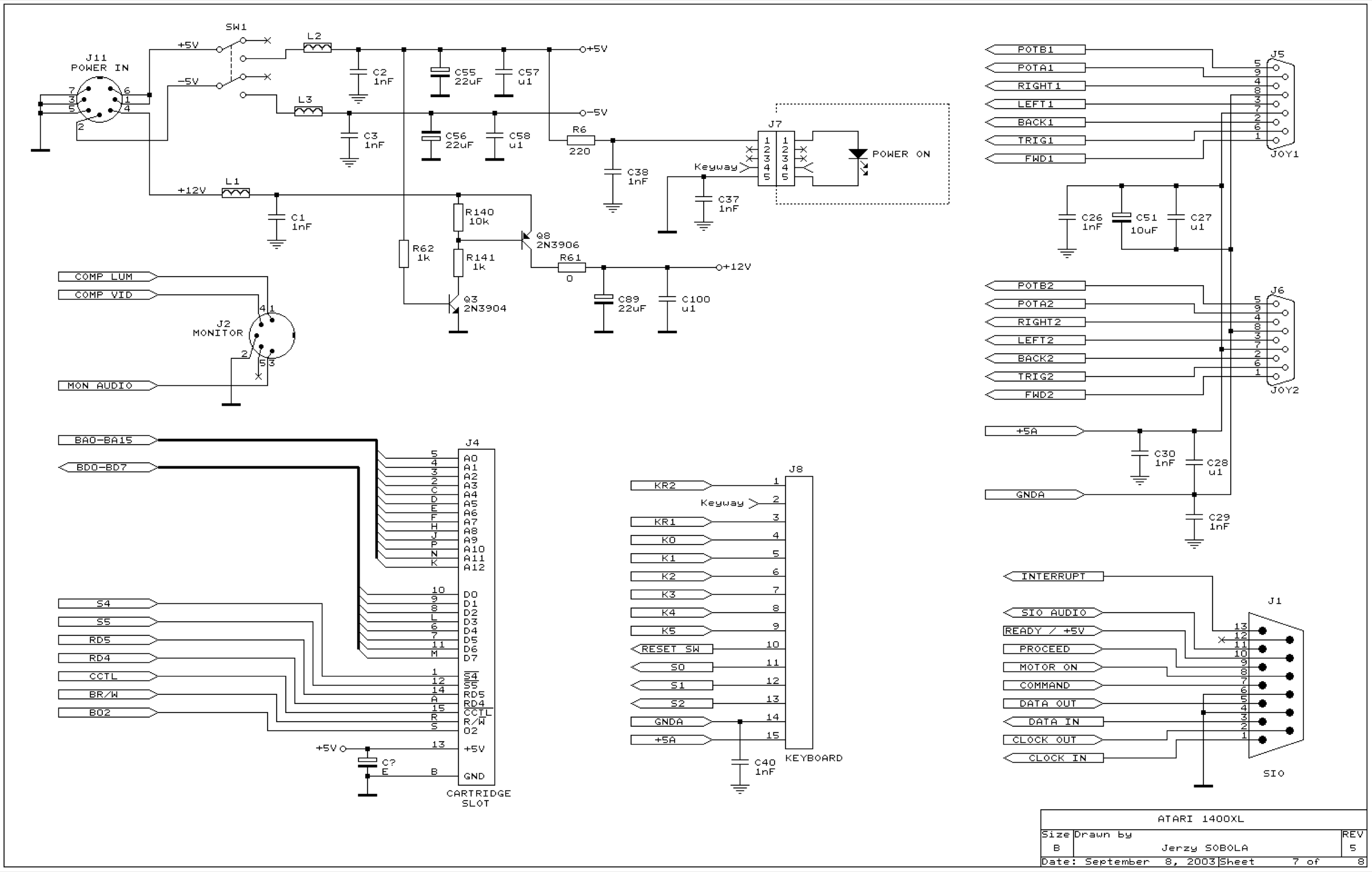

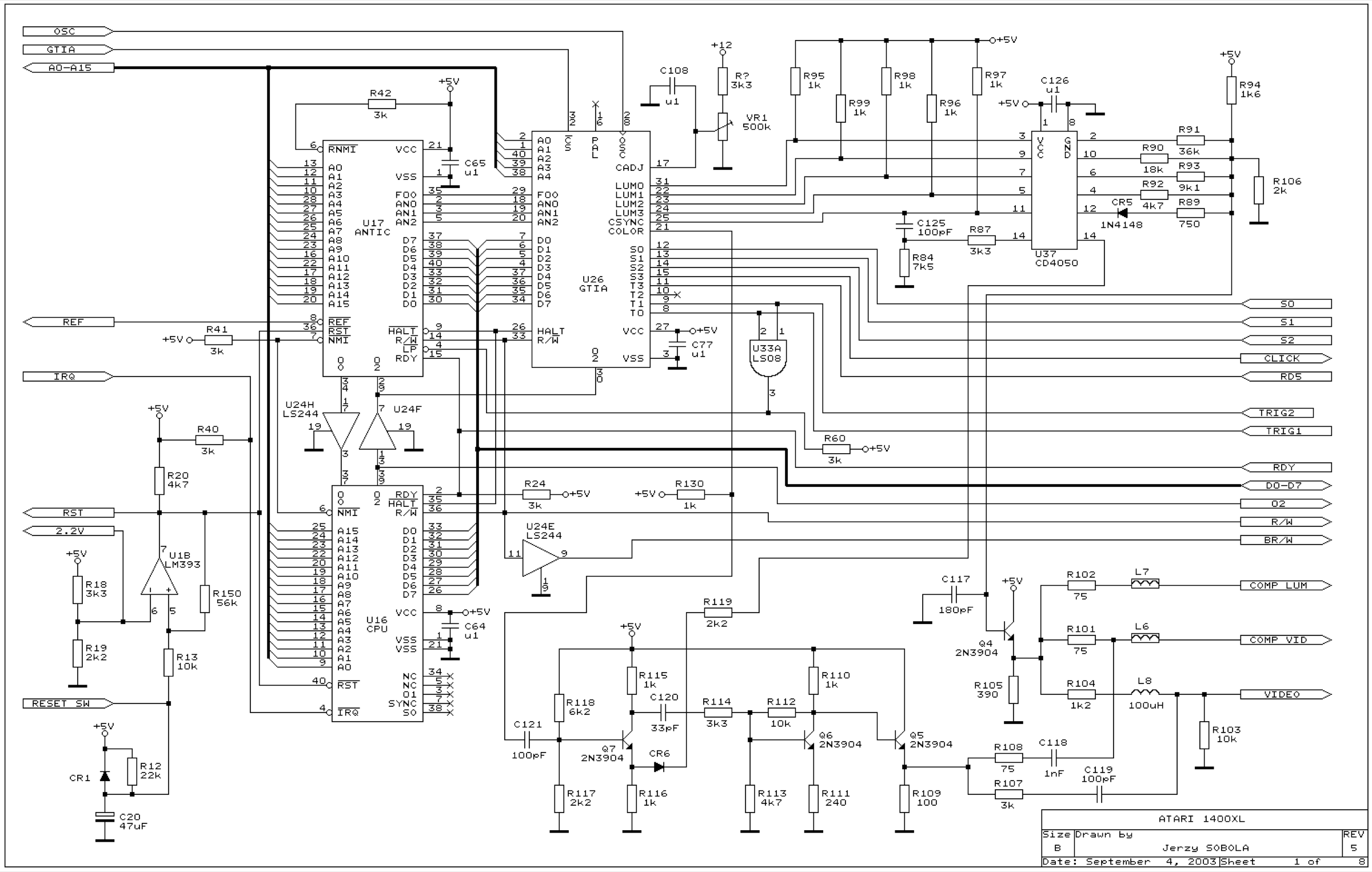

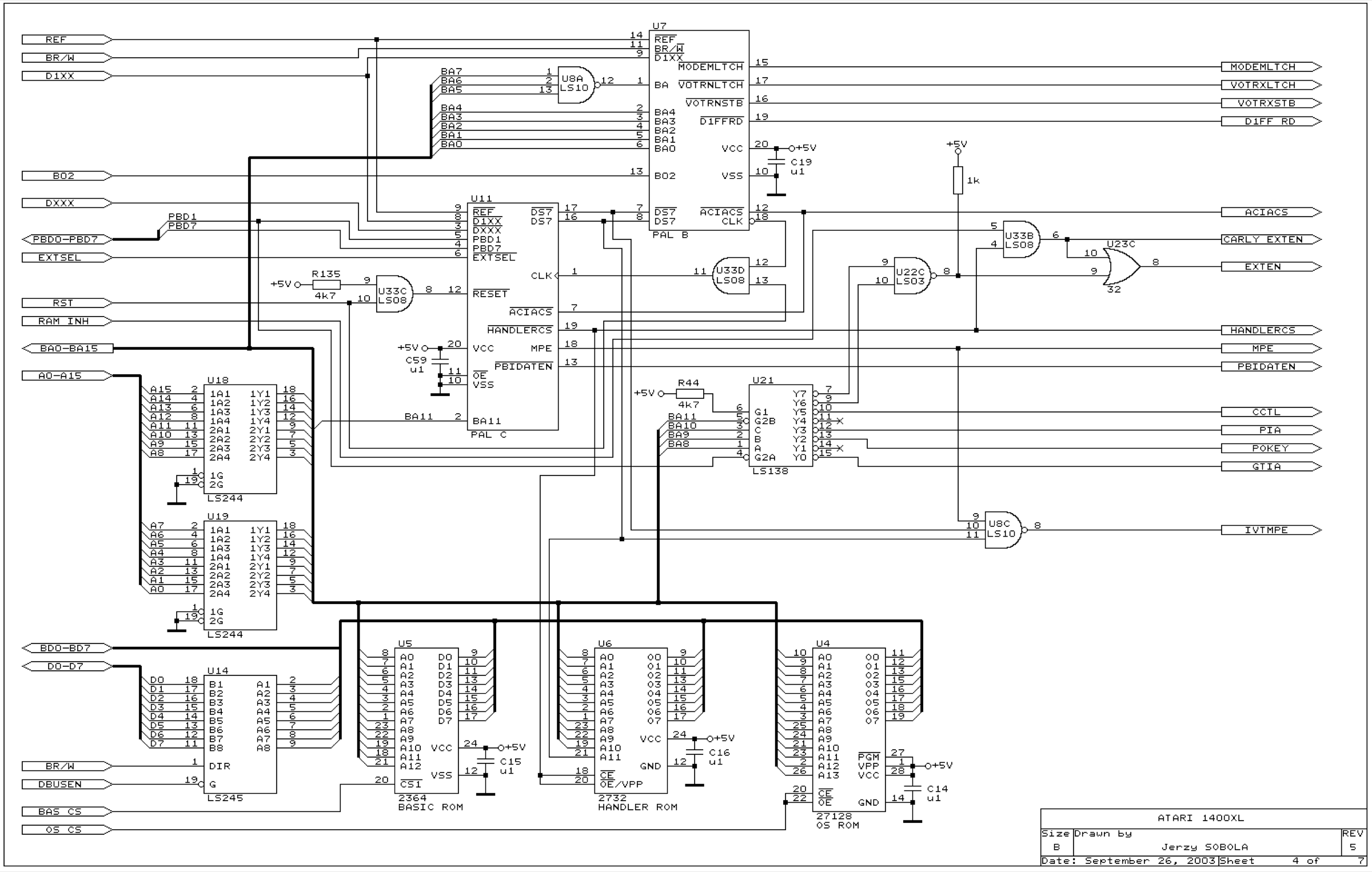

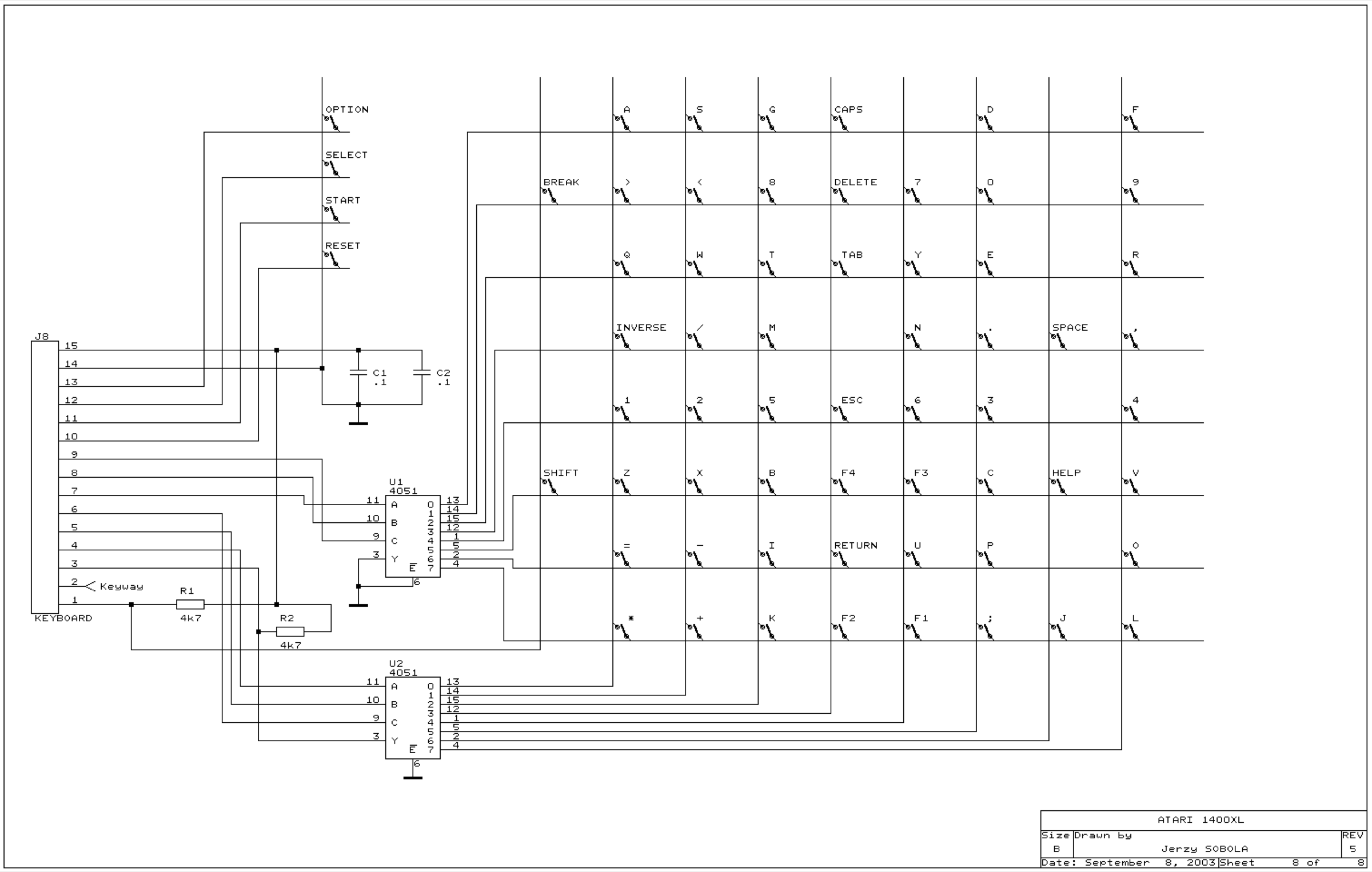

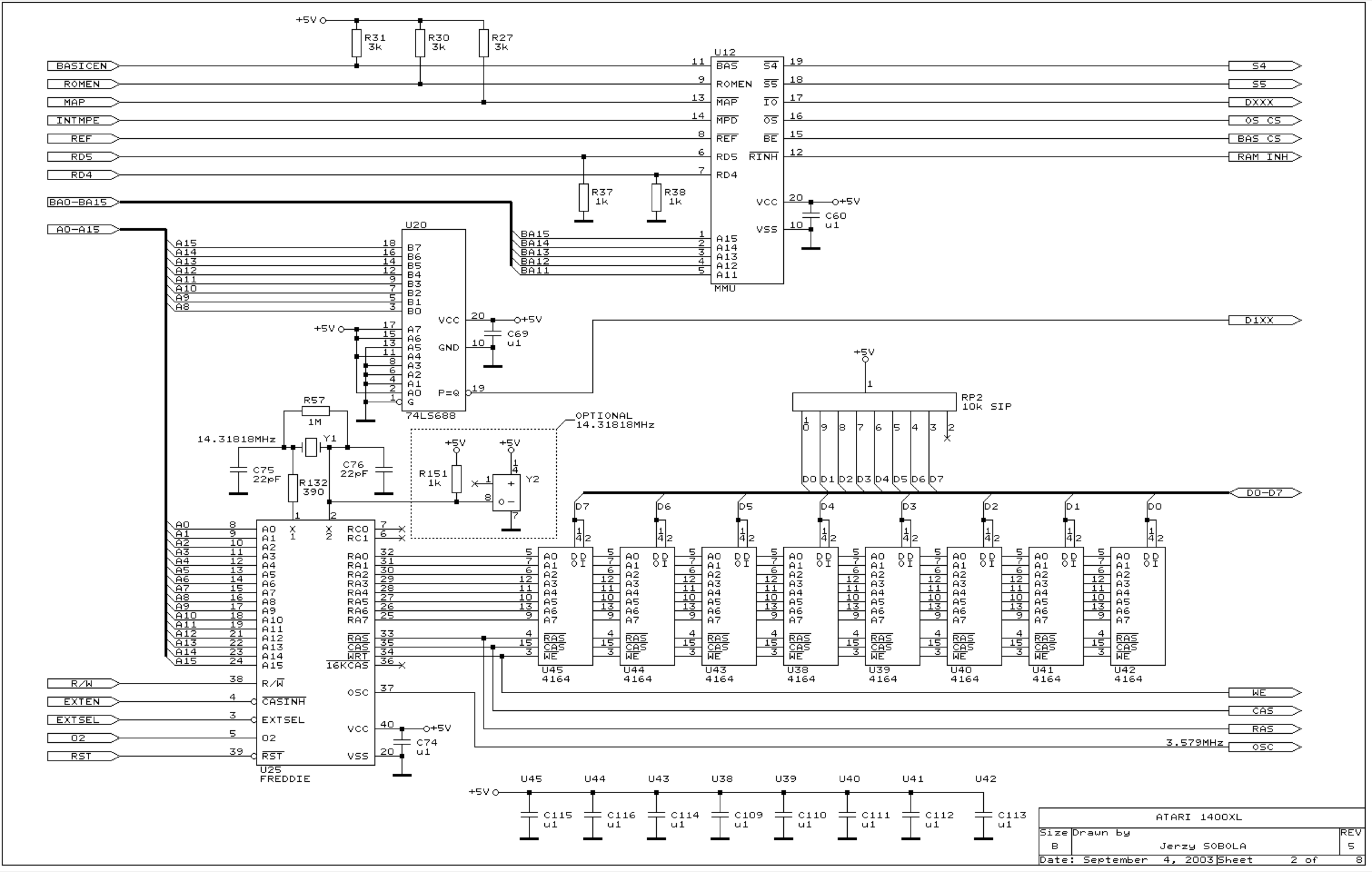

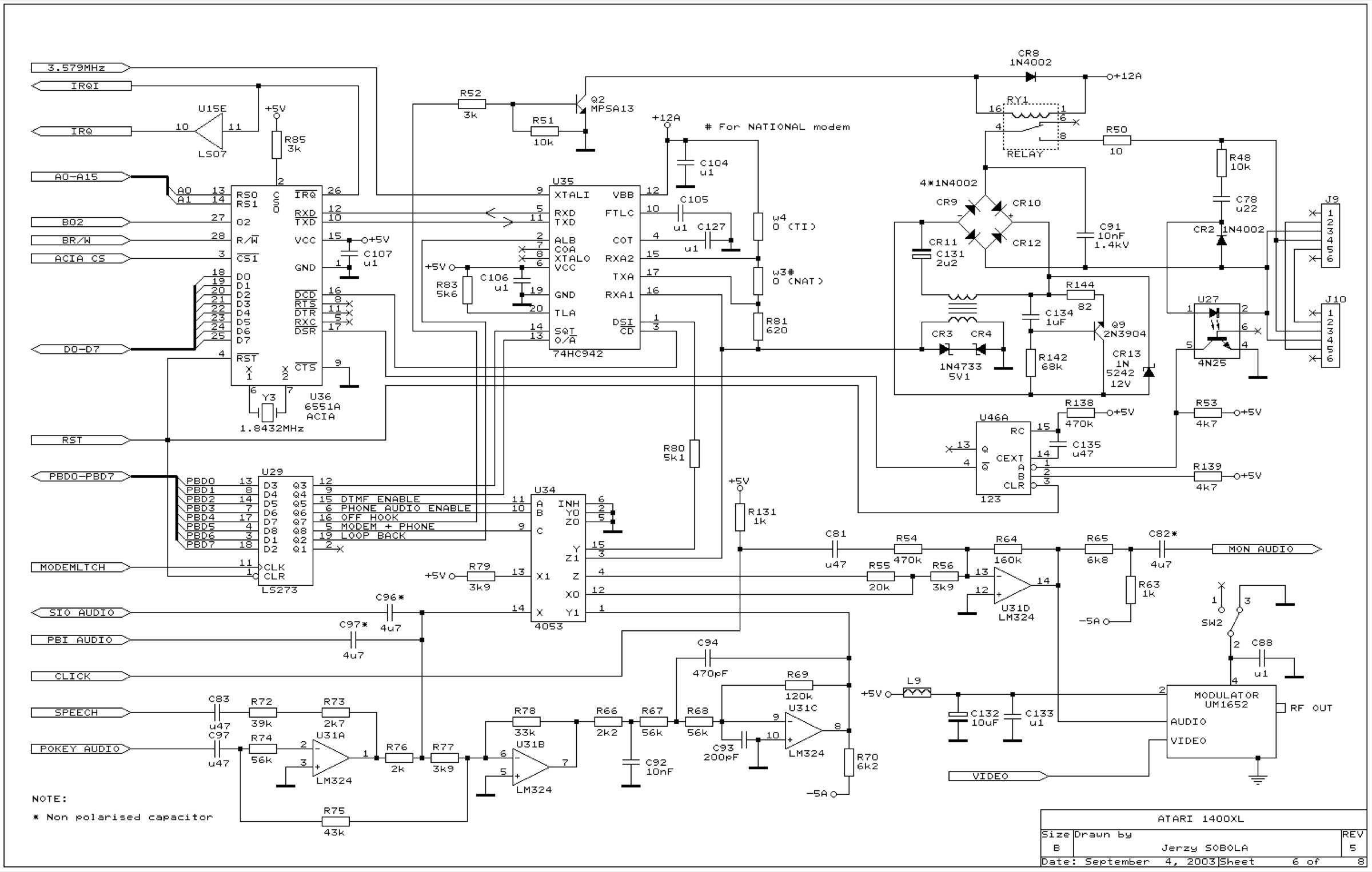

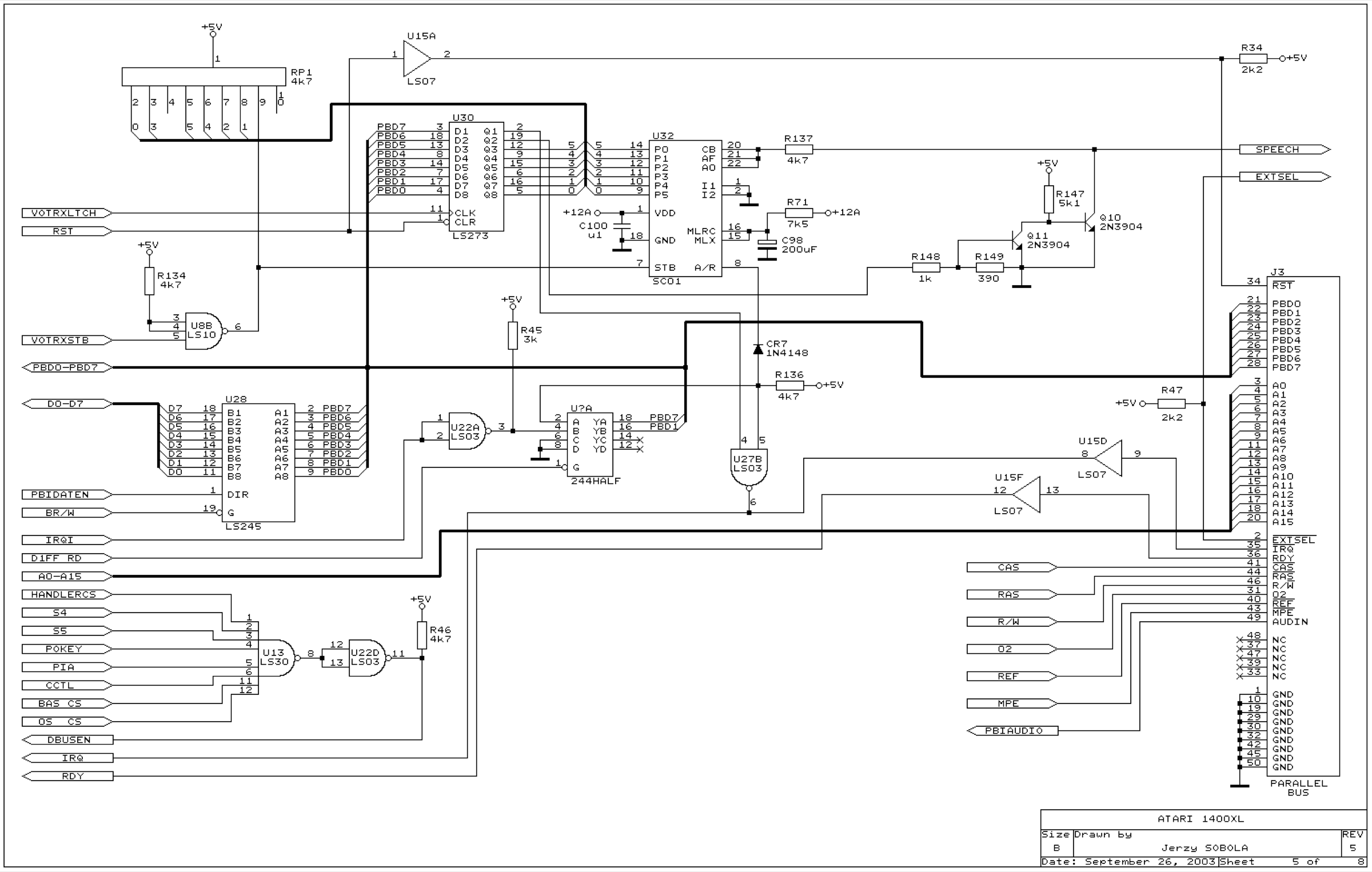

1400XL — 8 planche(s)

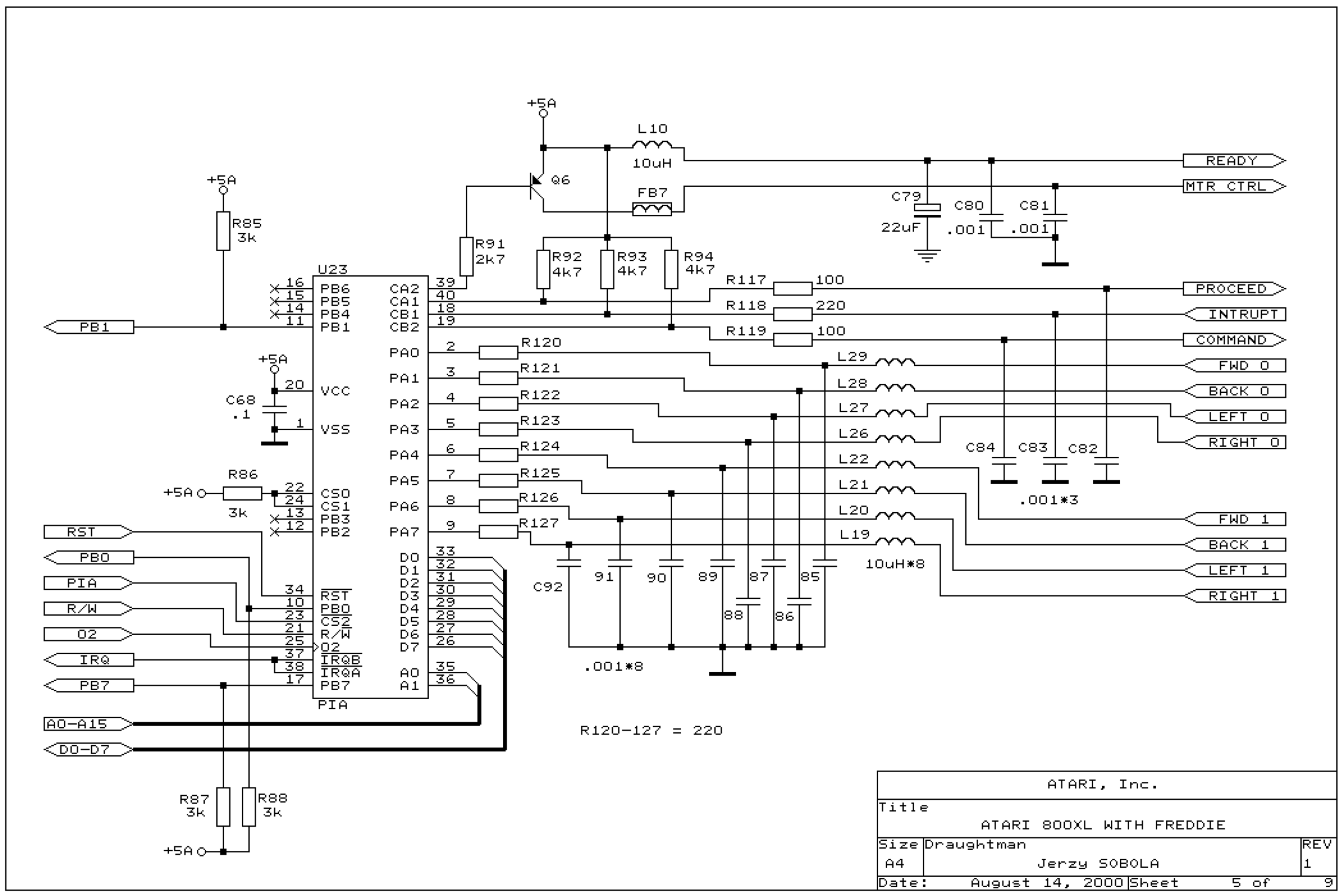

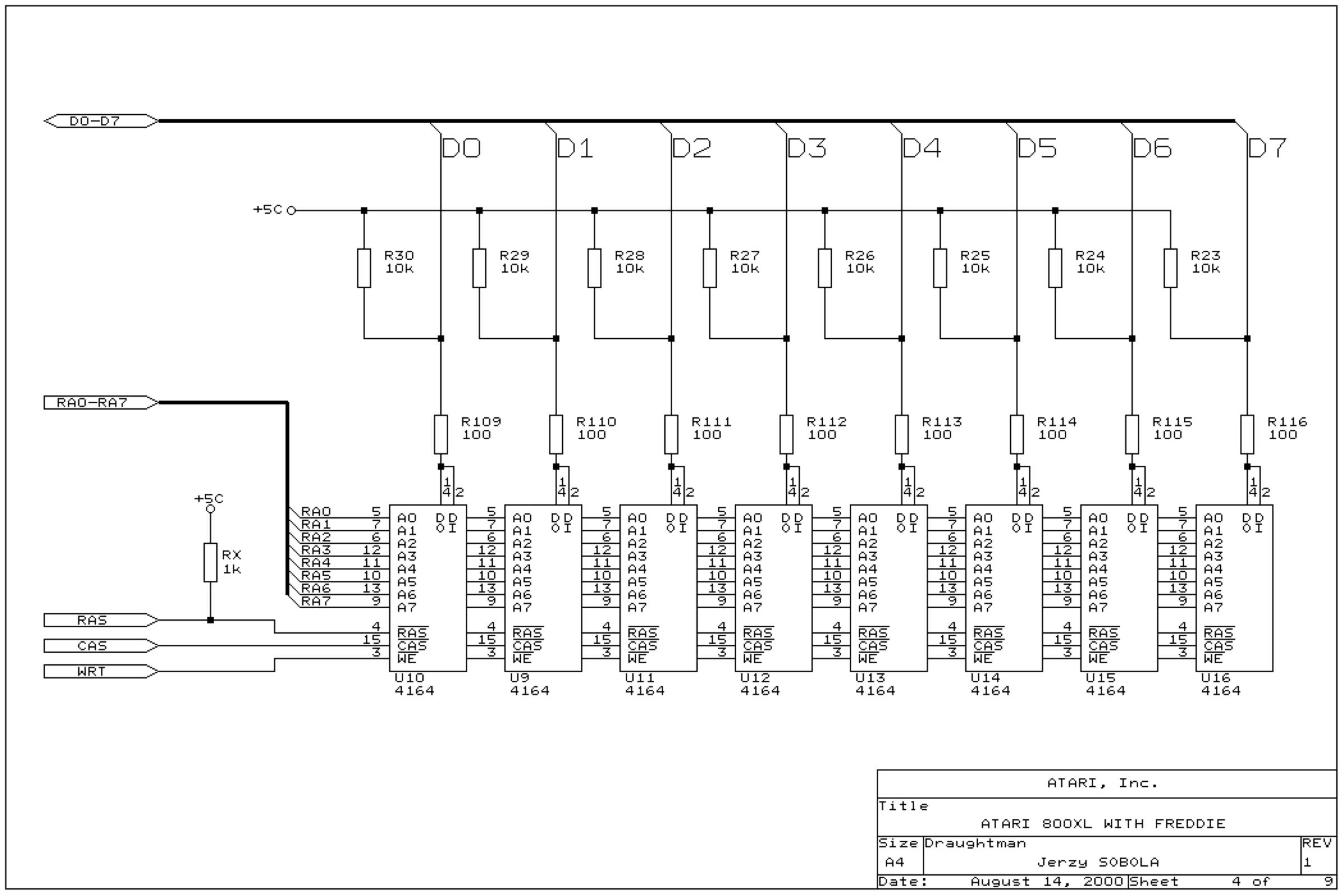

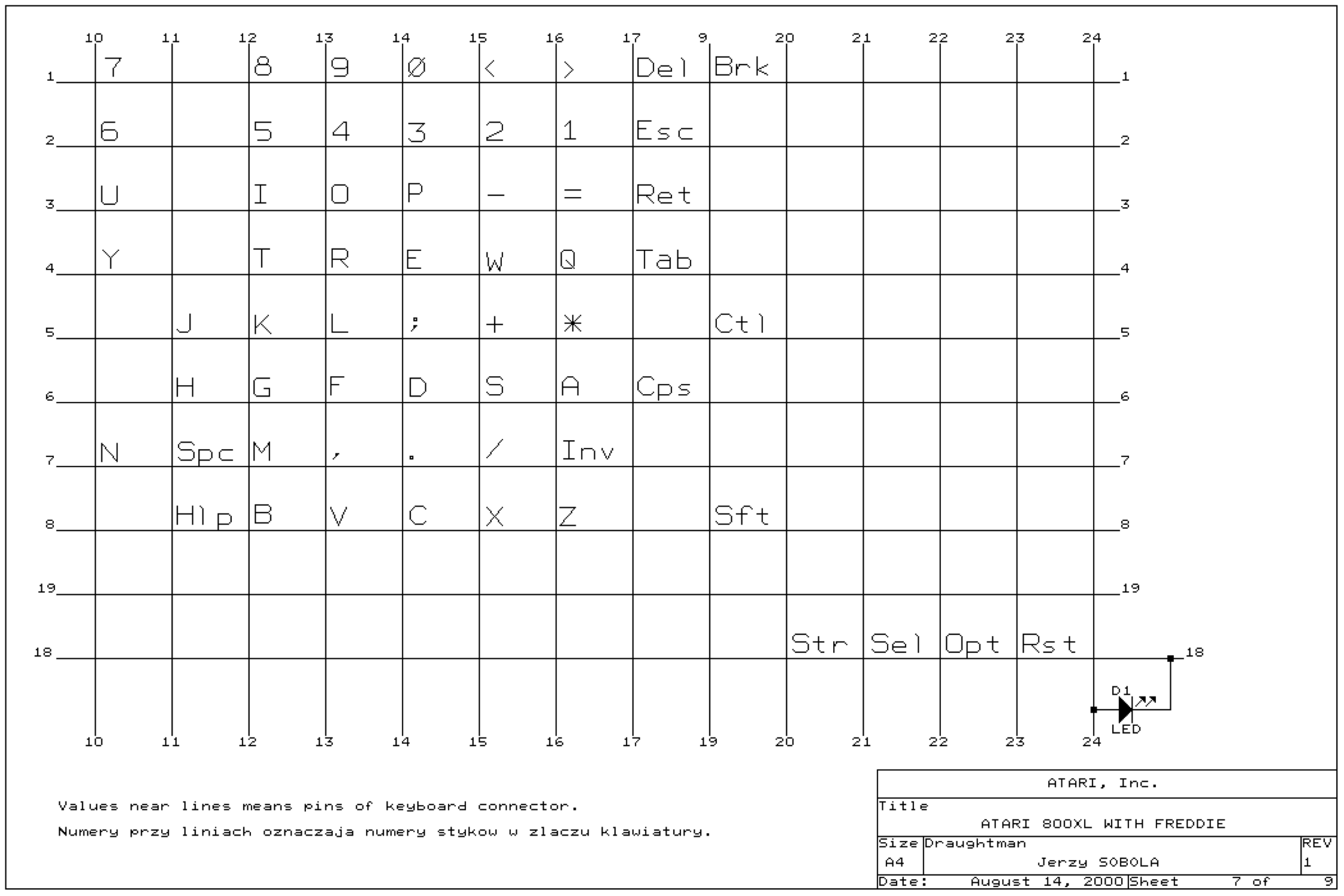

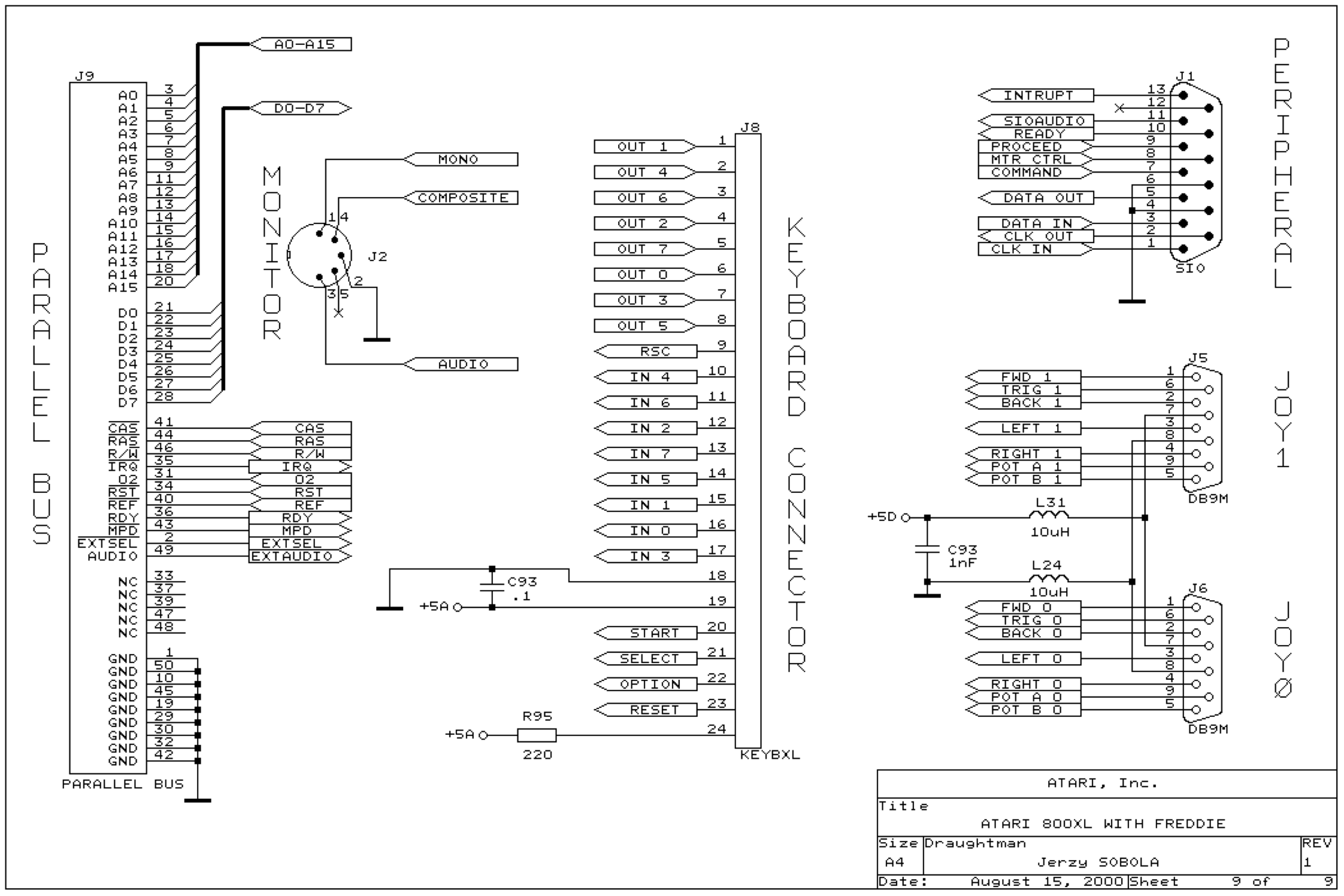

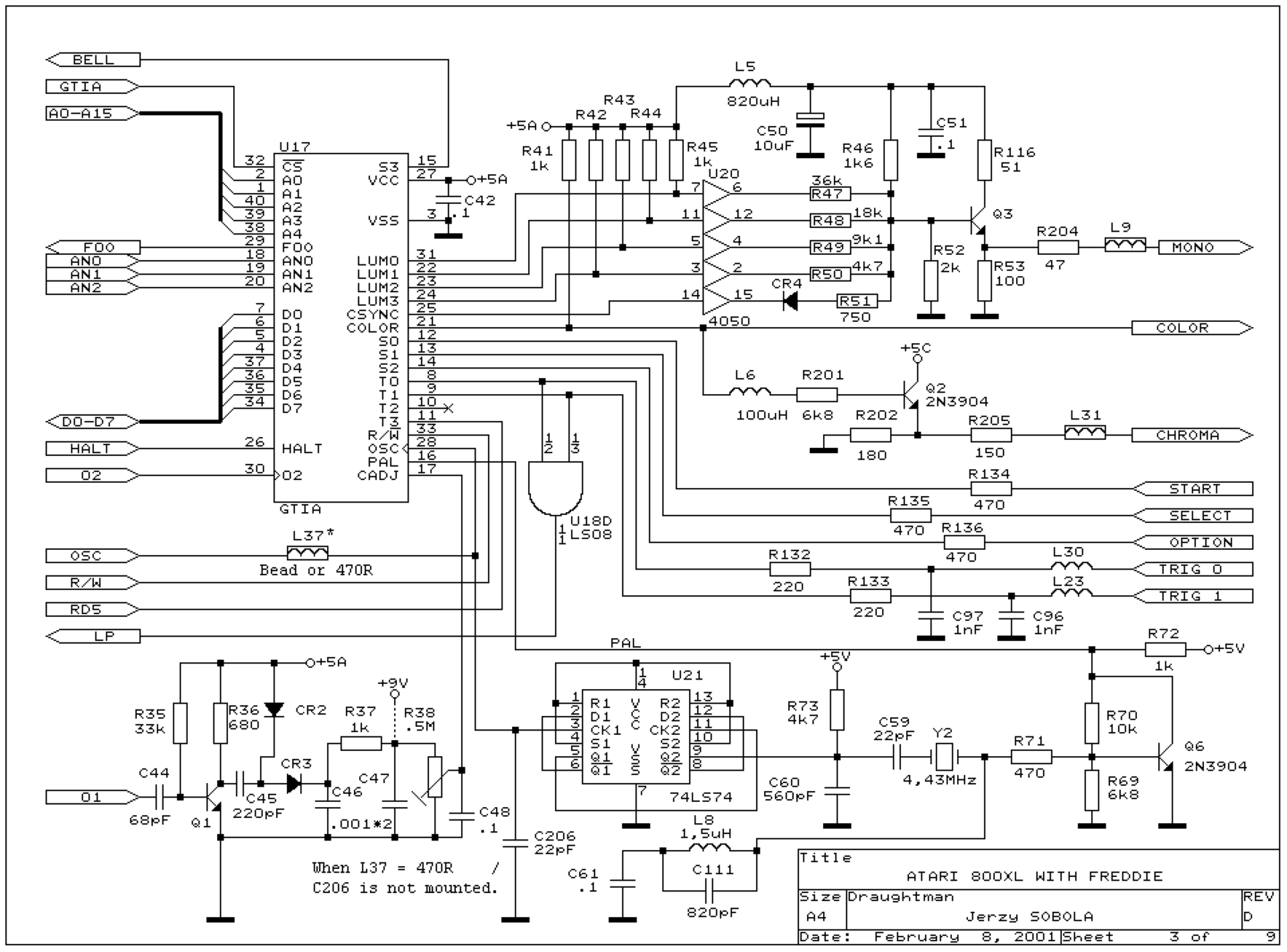

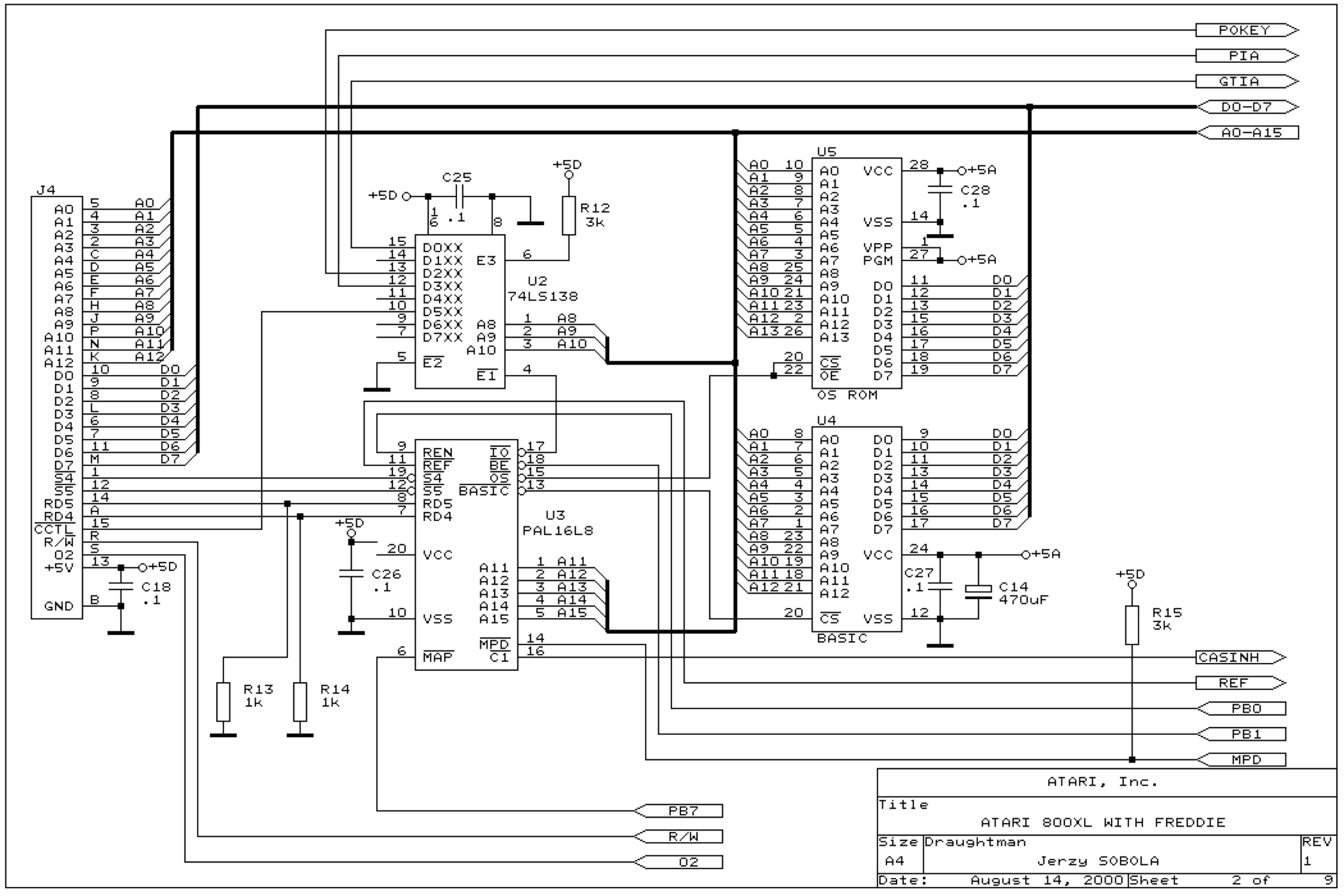

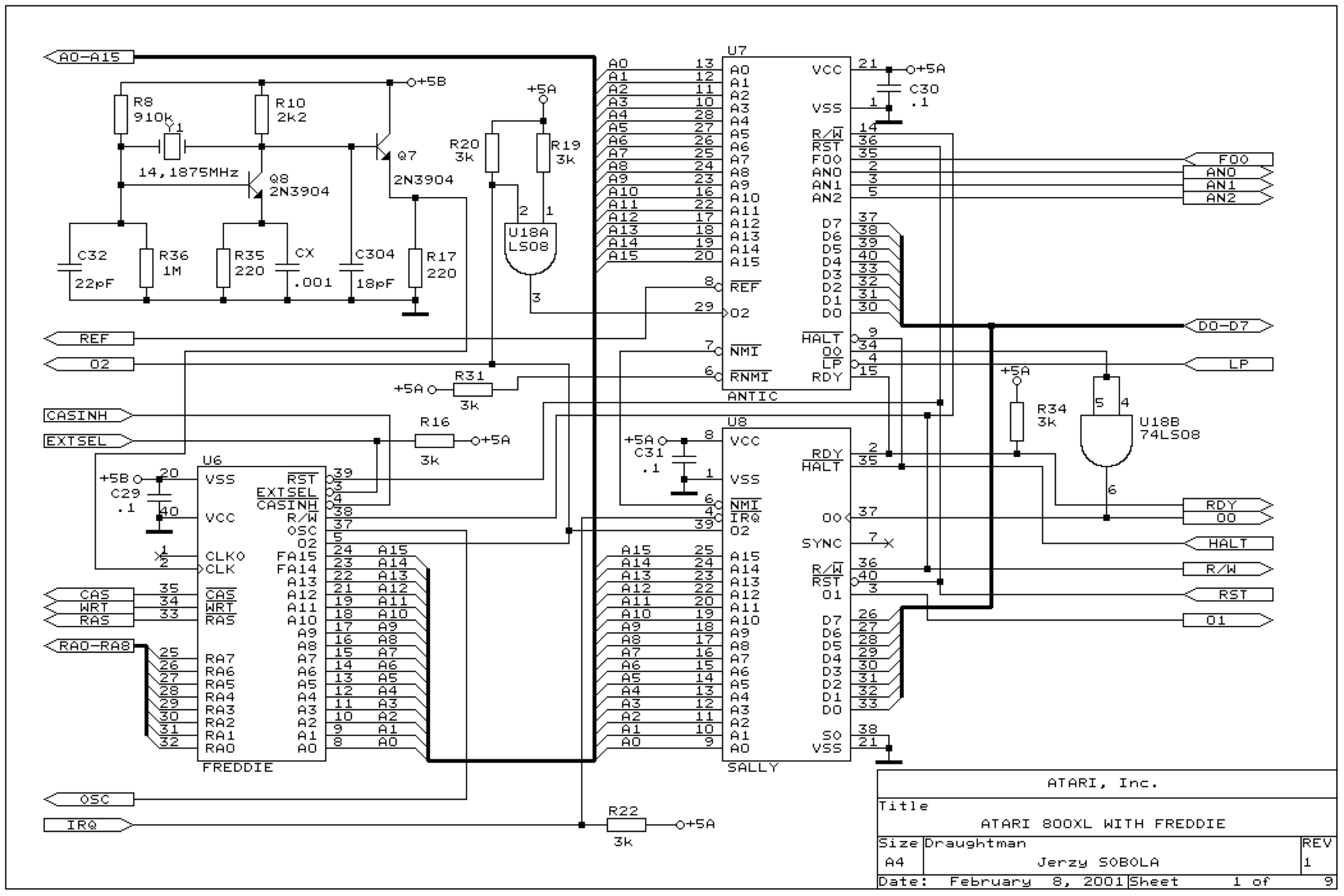

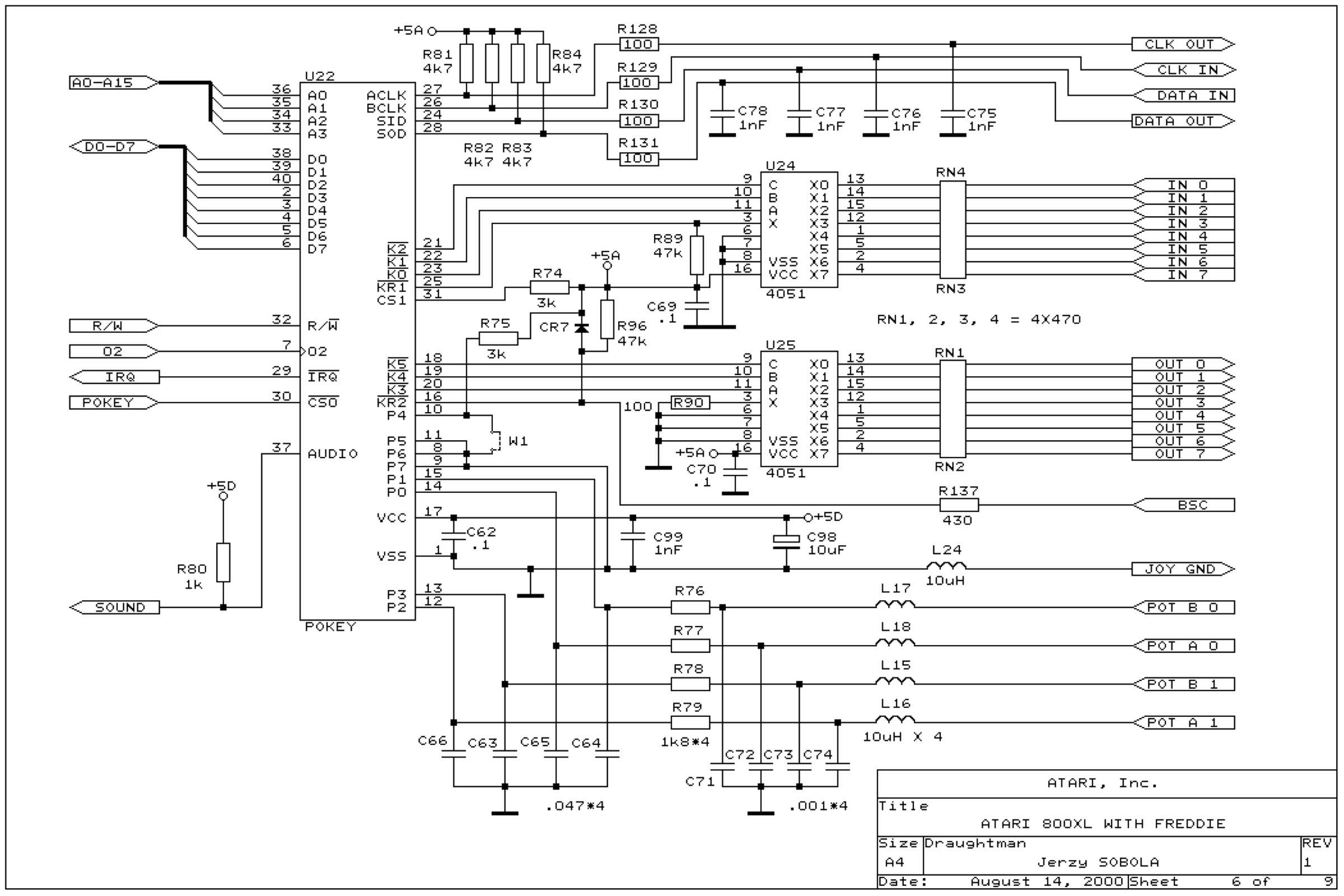

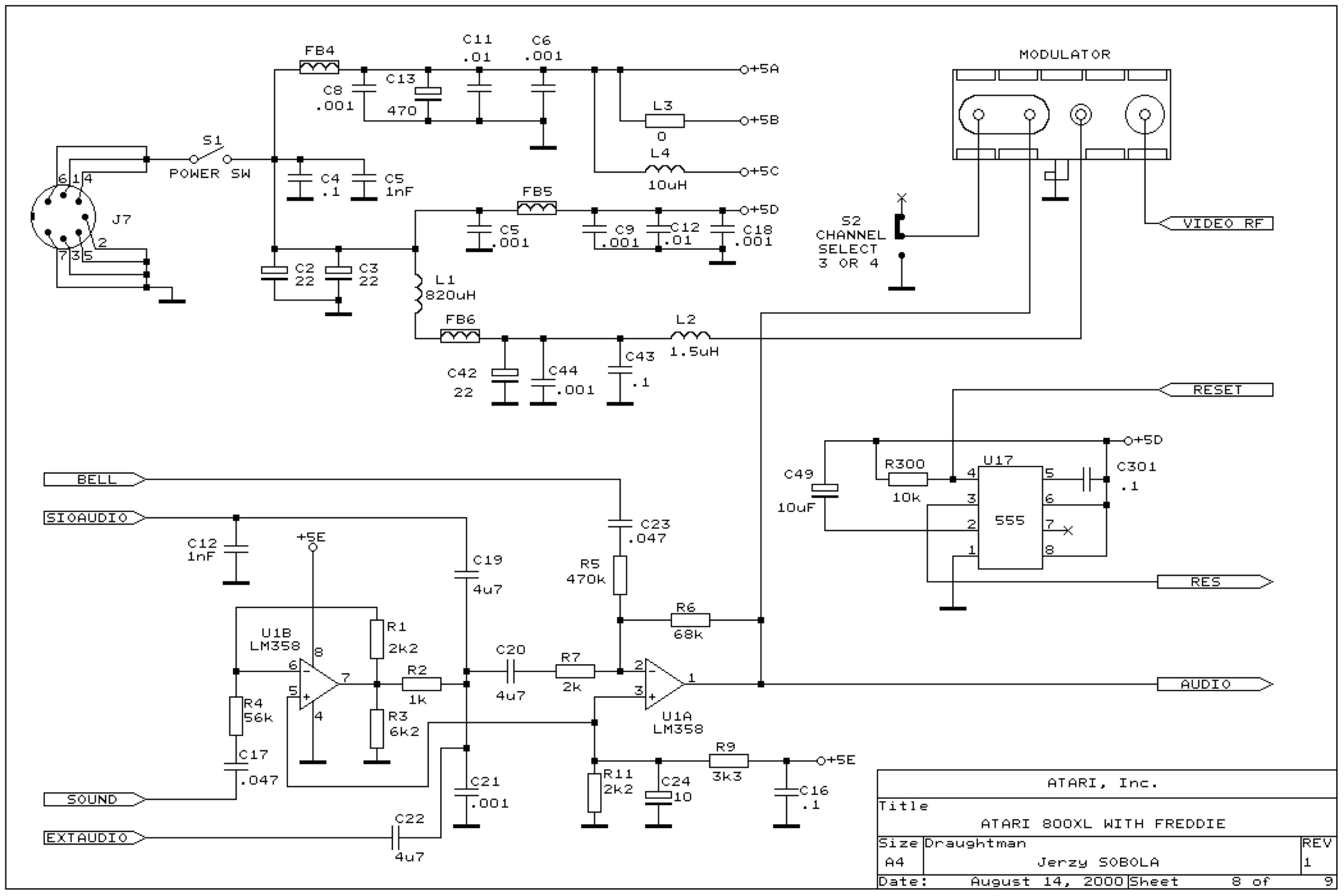

800XL — dernière révision (puce FREDDIE) — 9 planche(s)

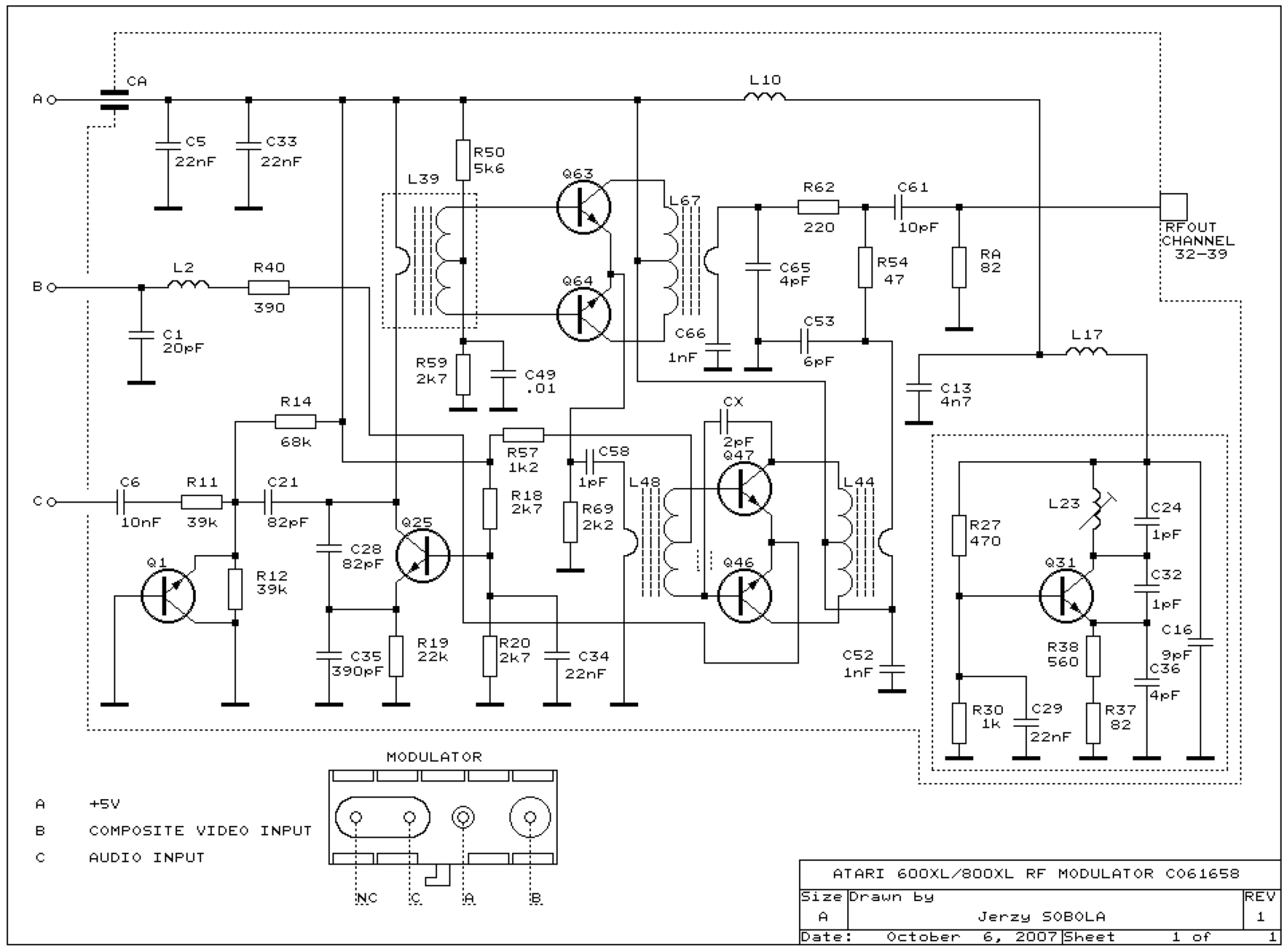

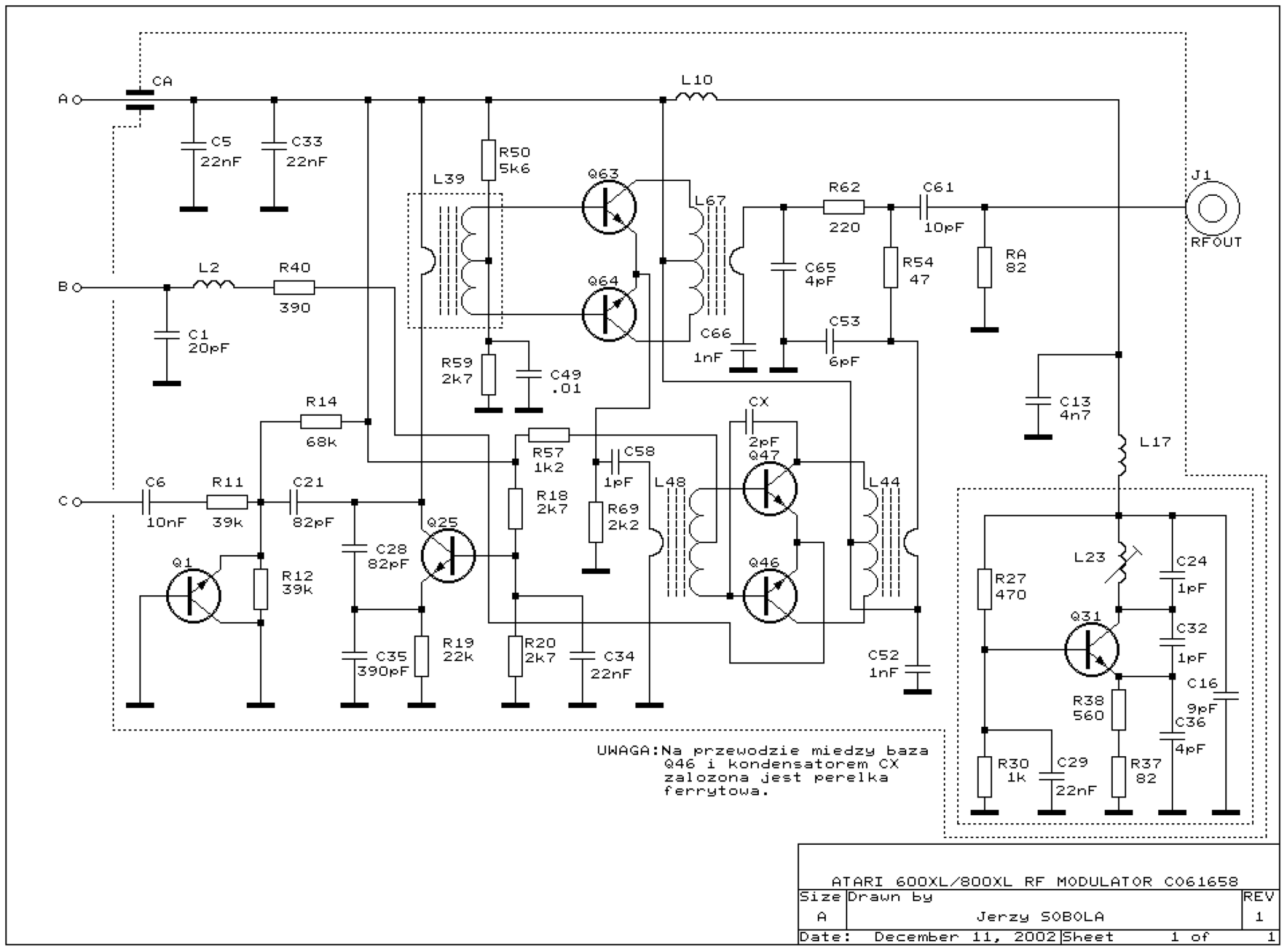

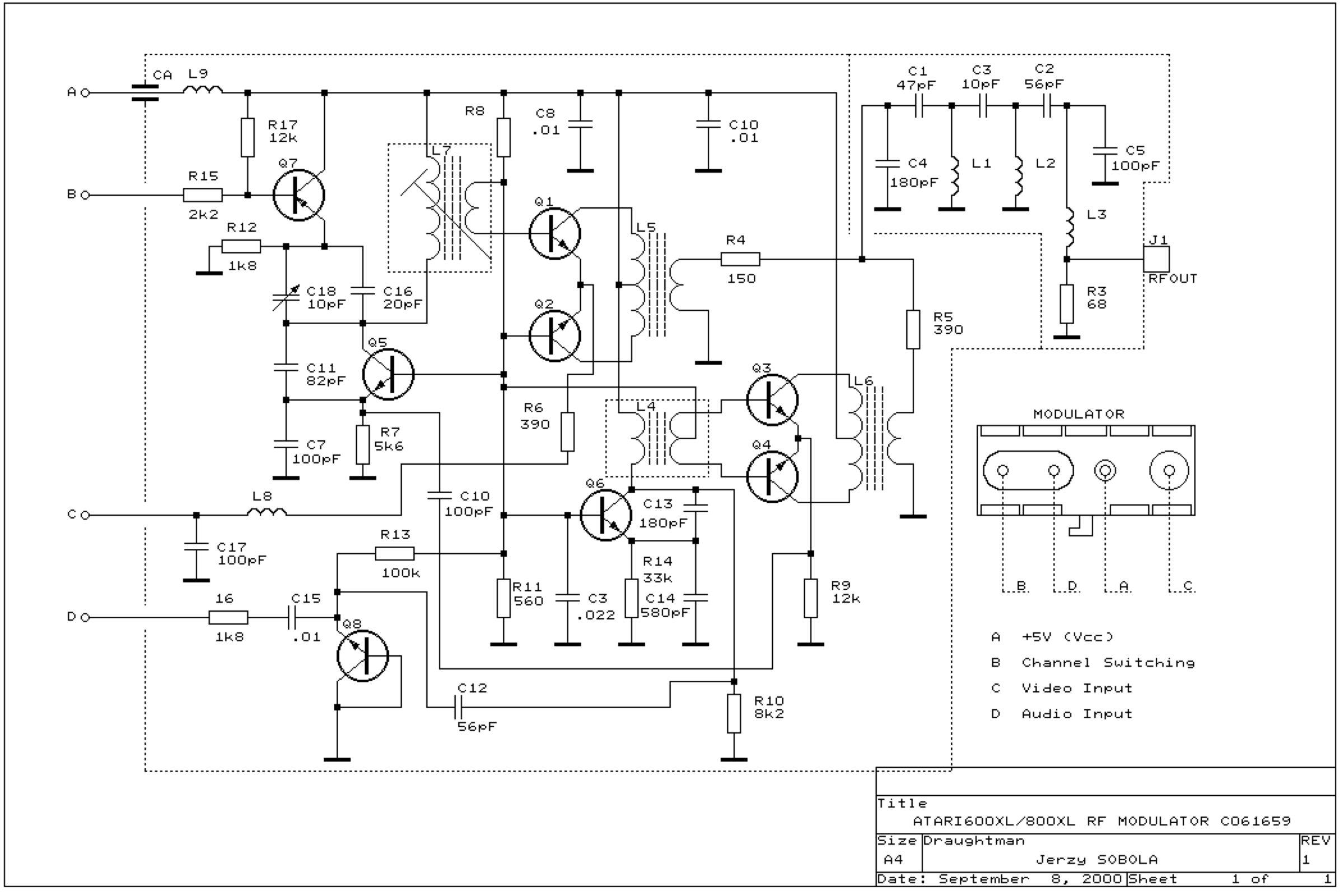

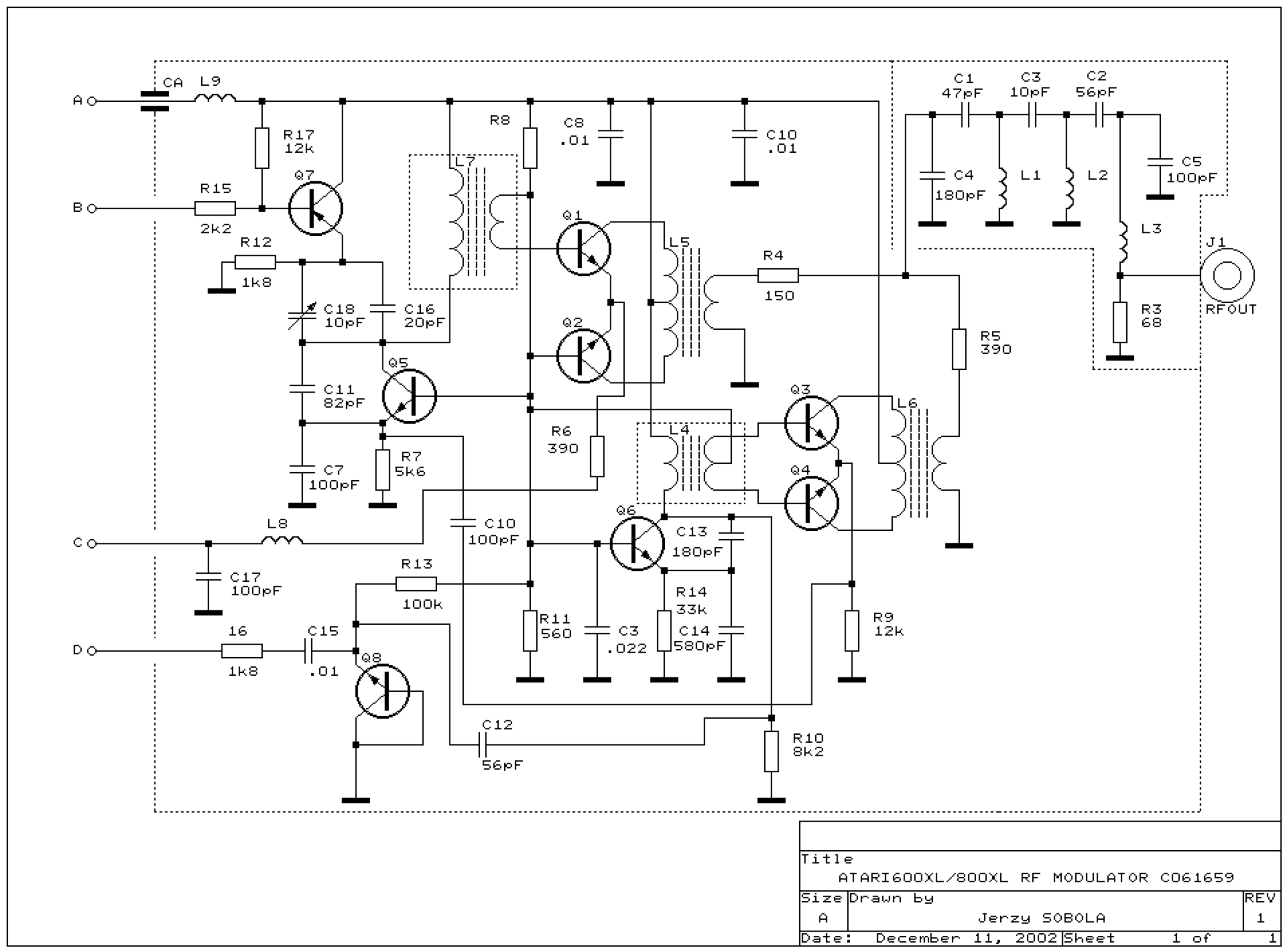

La planche du modulateur RF livrée avec ce lot est dans la section « Schémas Atari 800XL et 130XE » : sa cartouche indique 600XL/800XL, sans préciser de révision.

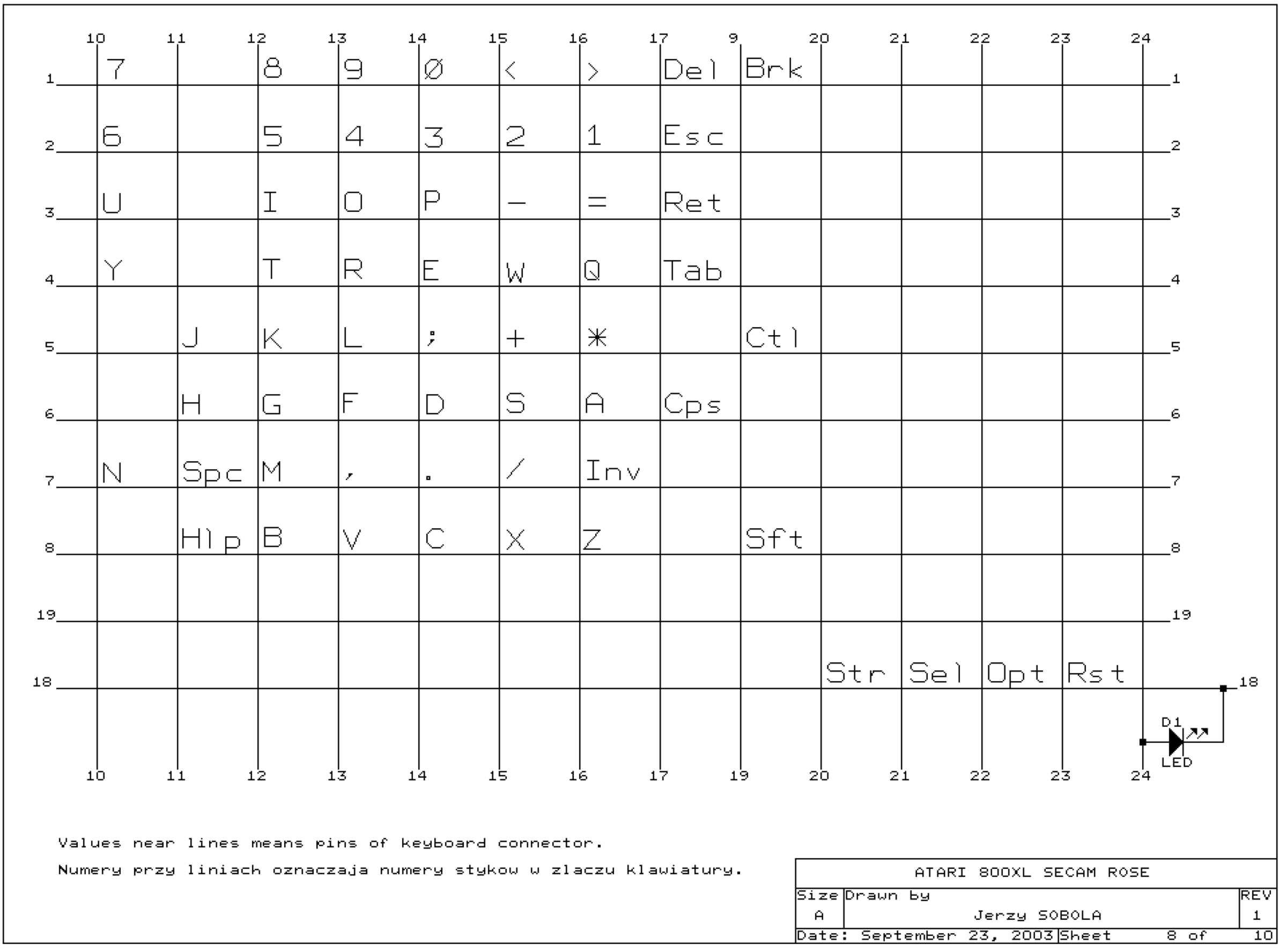

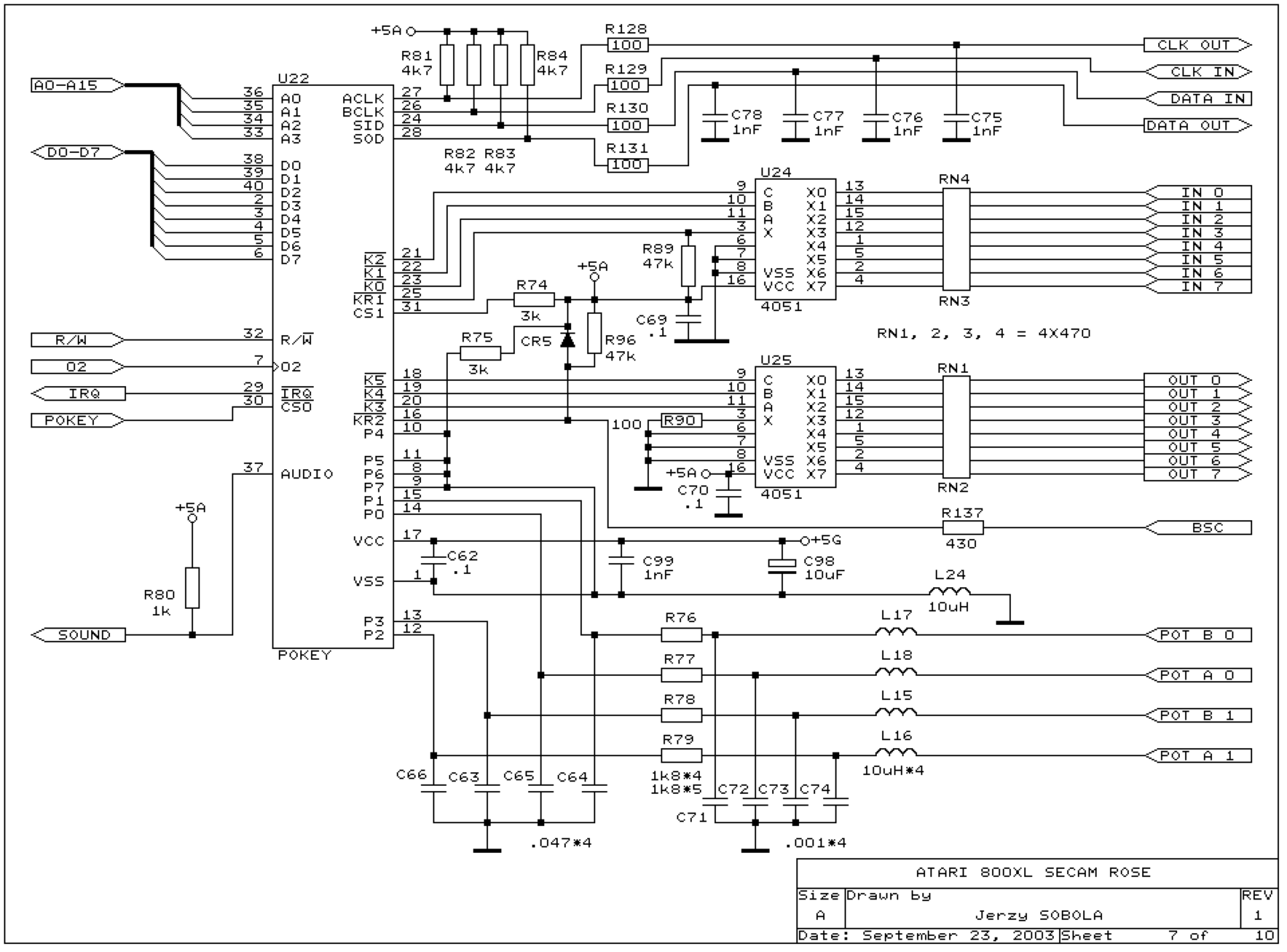

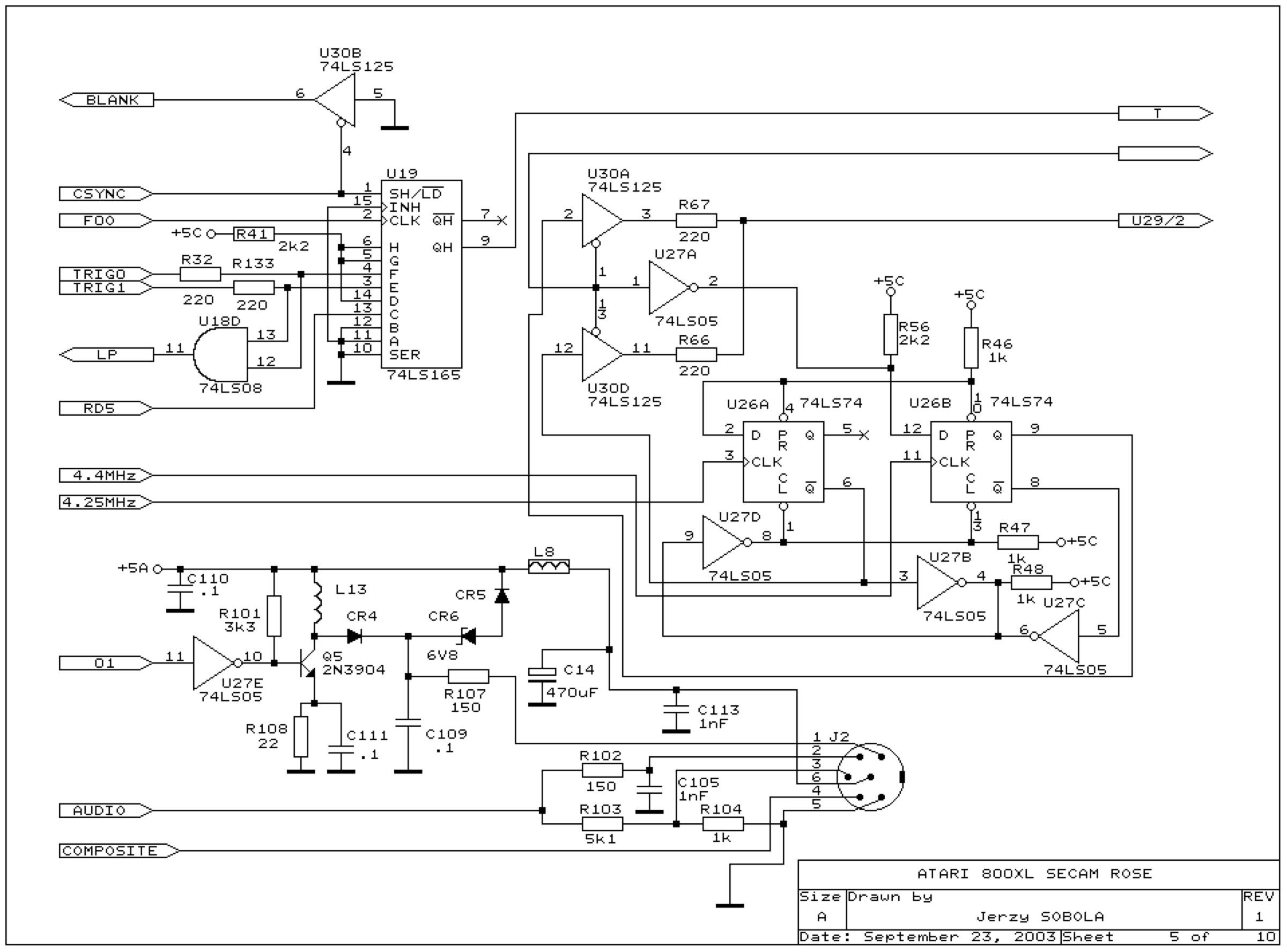

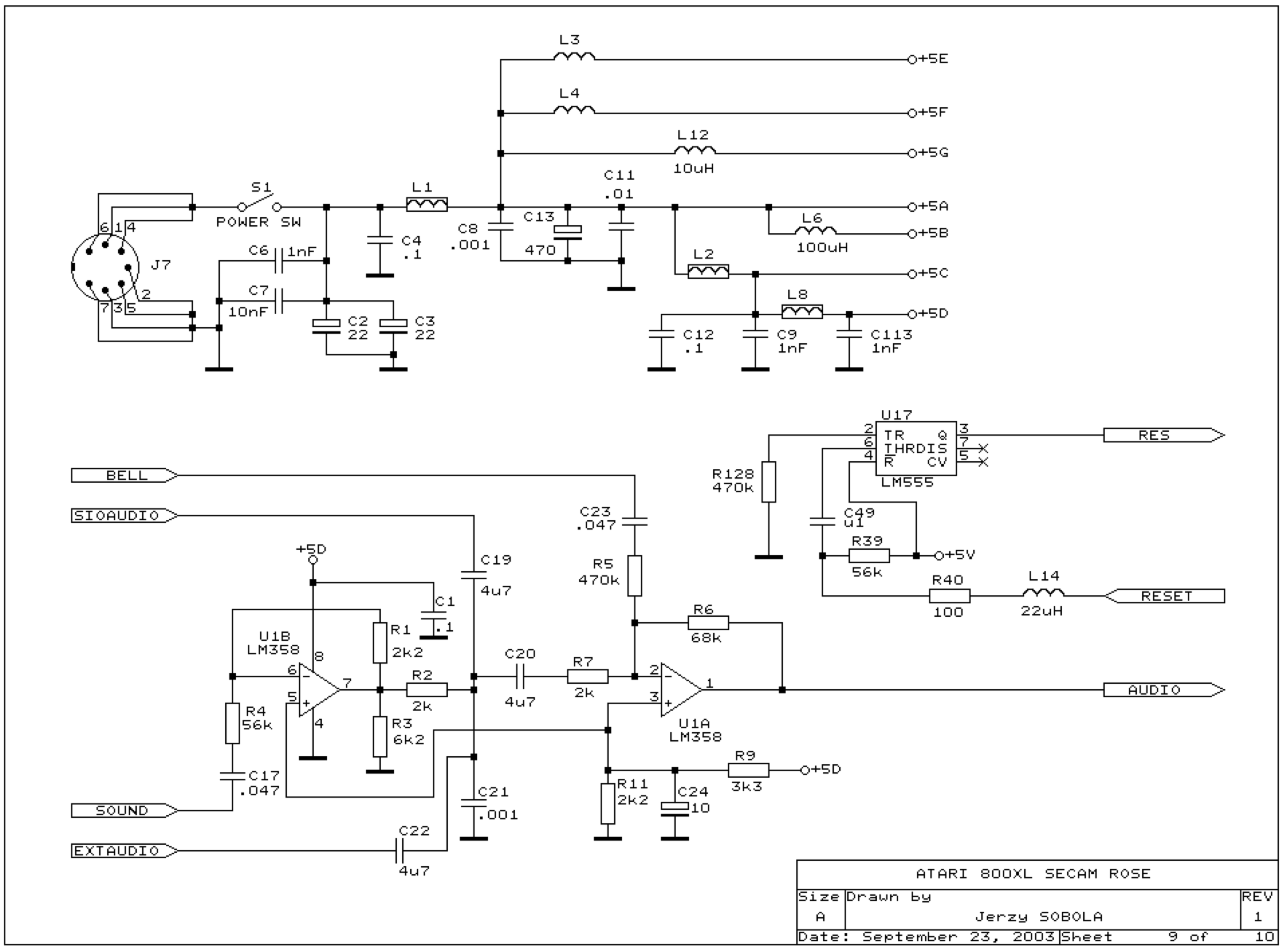

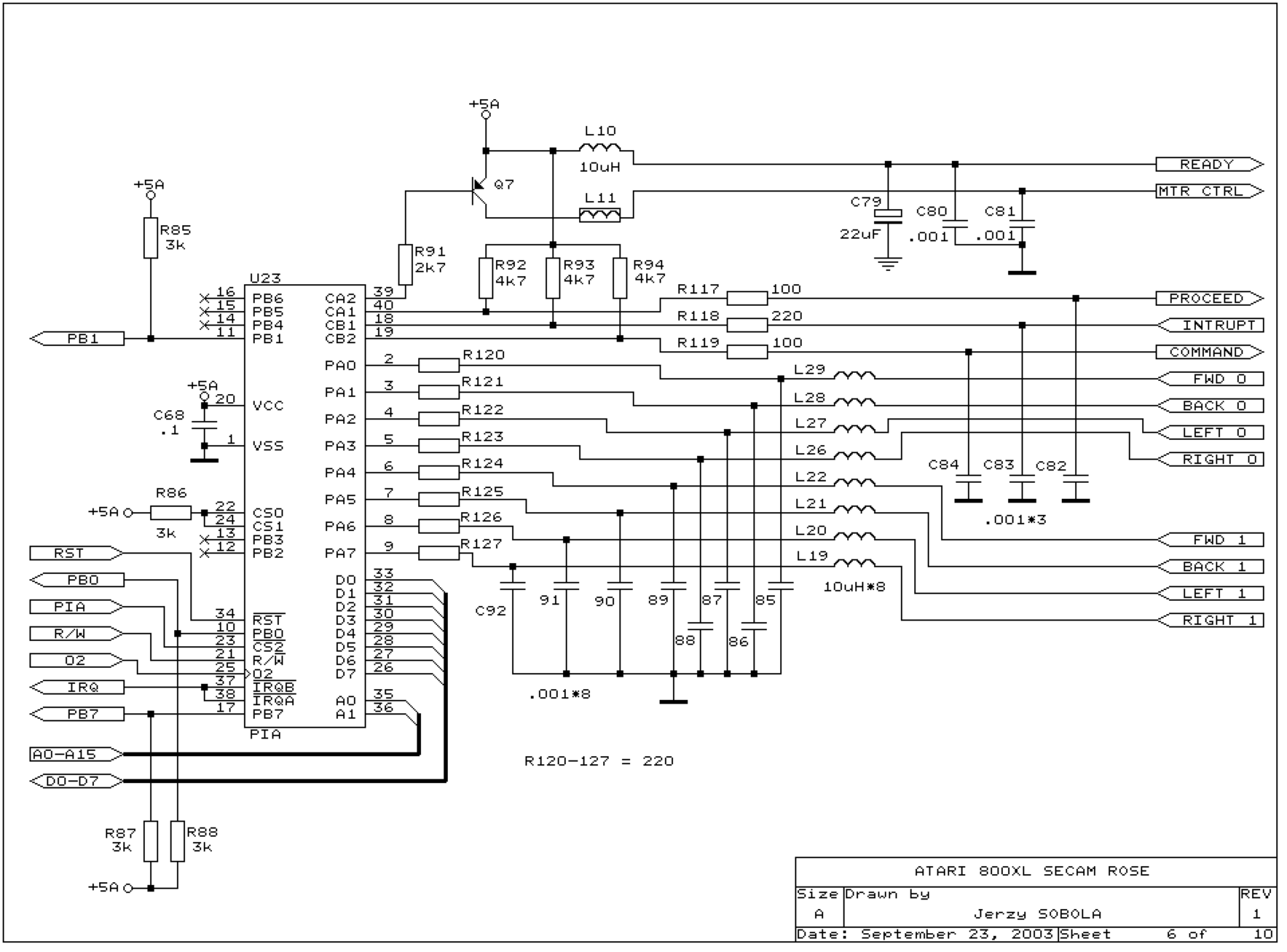

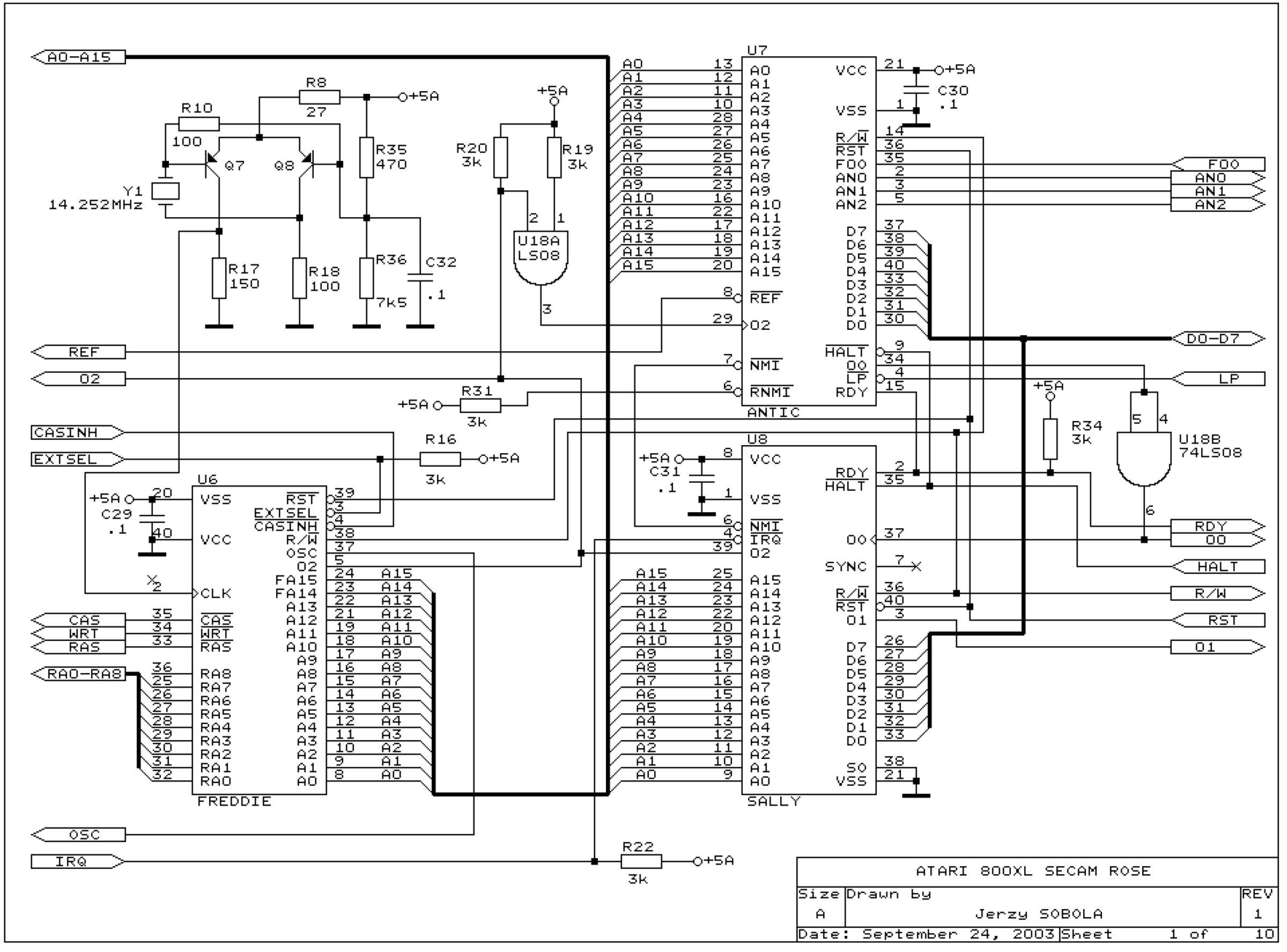

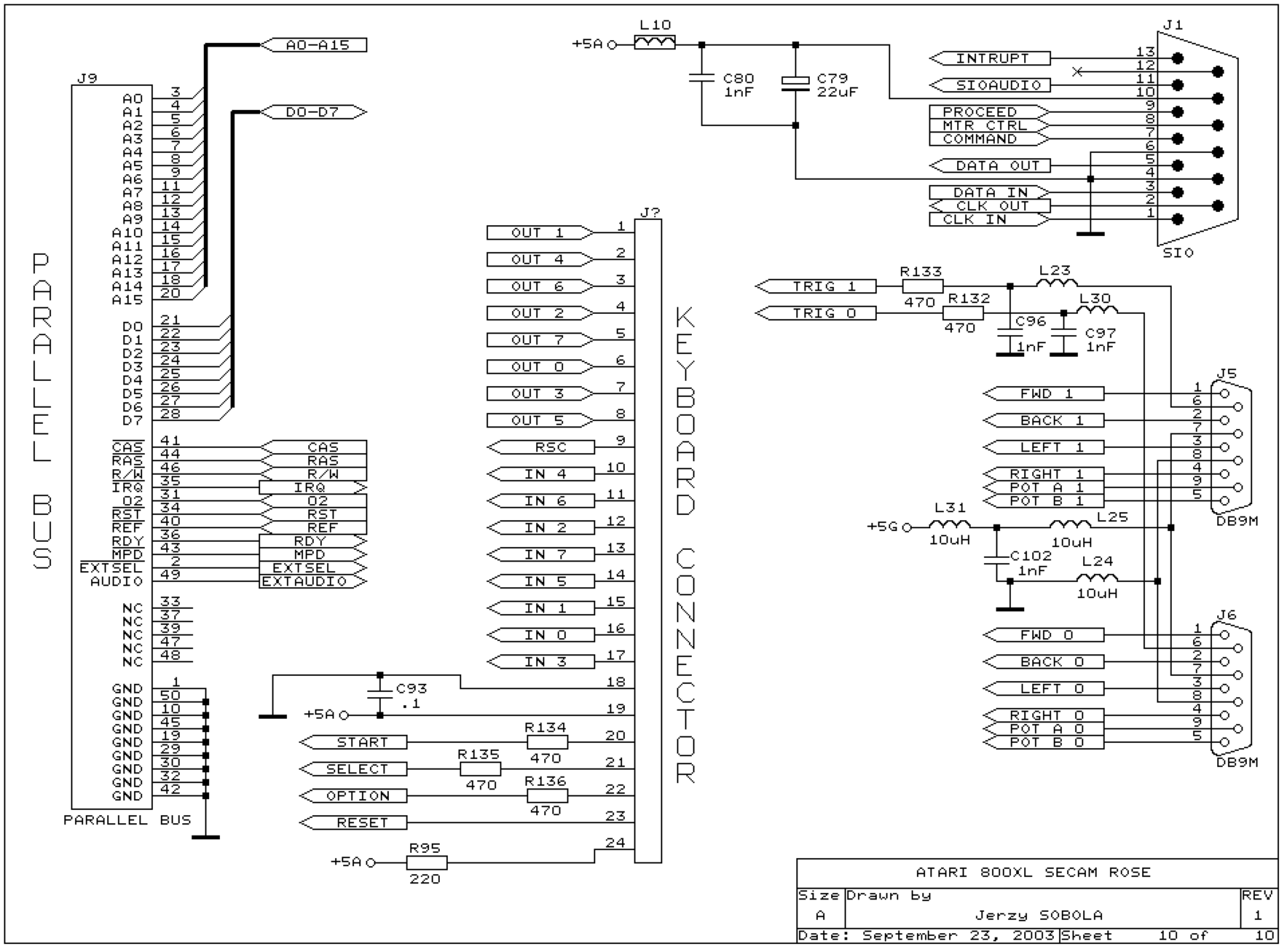

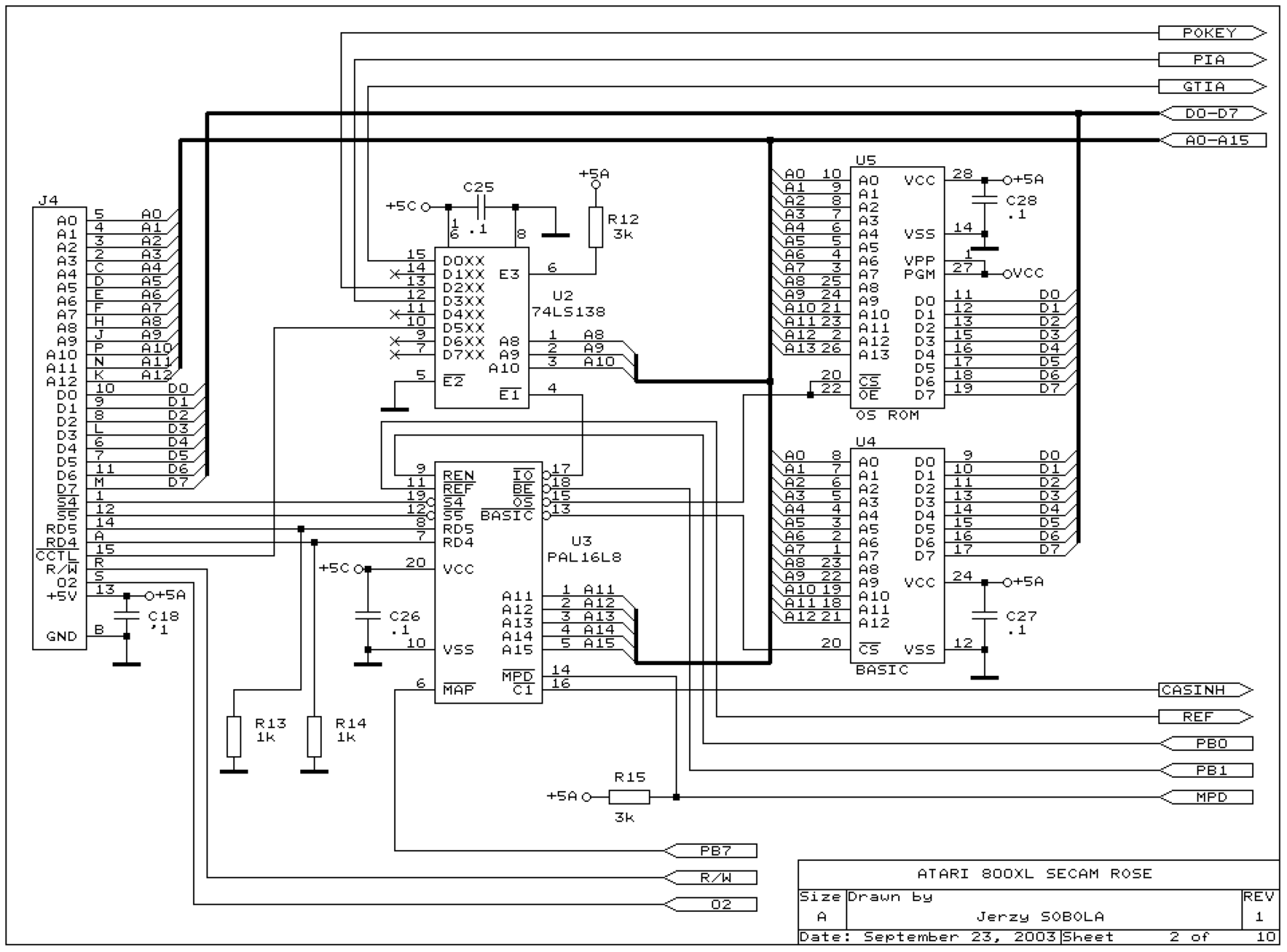

800XL SECAM (France) — 9 planche(s)

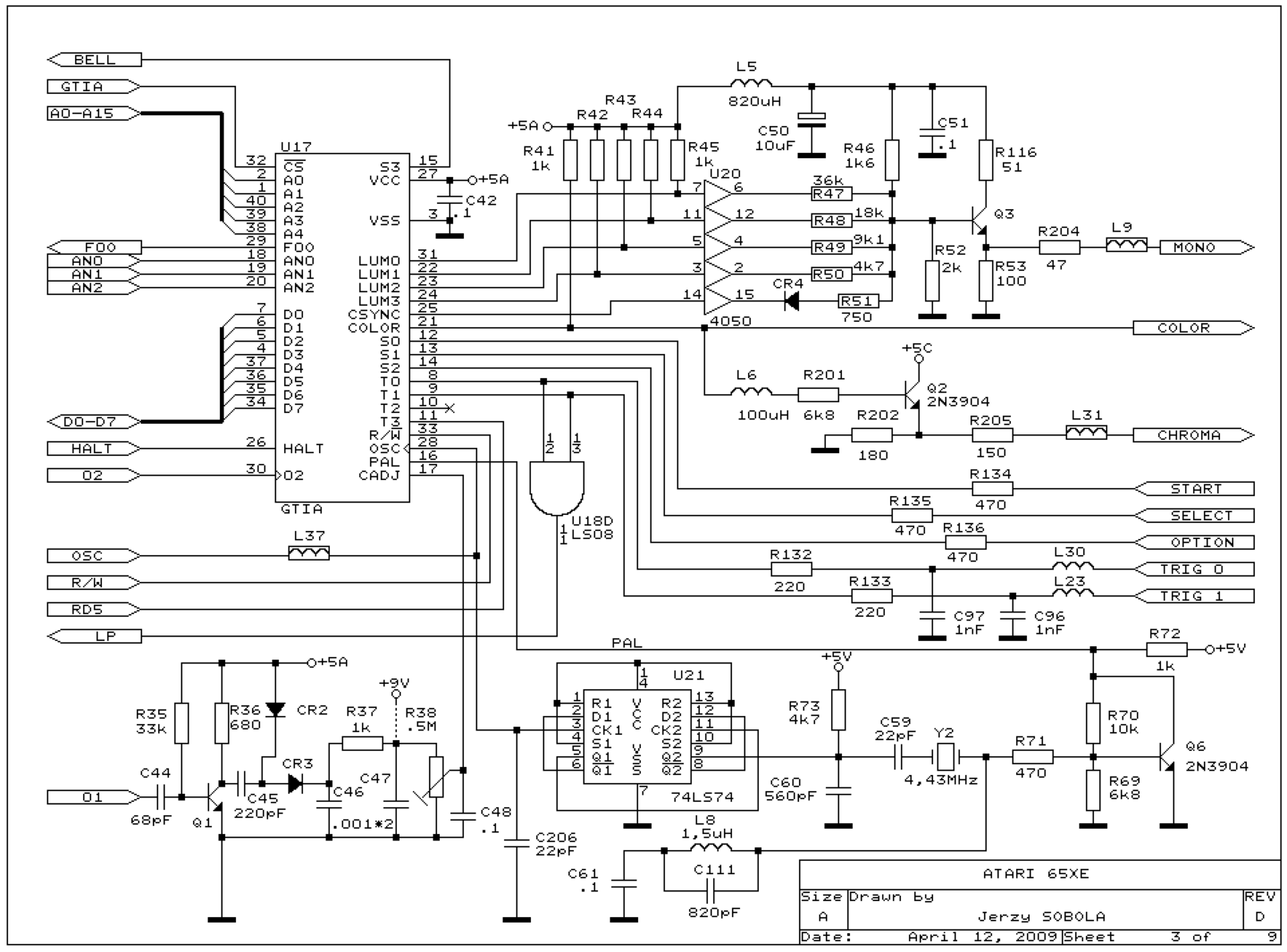

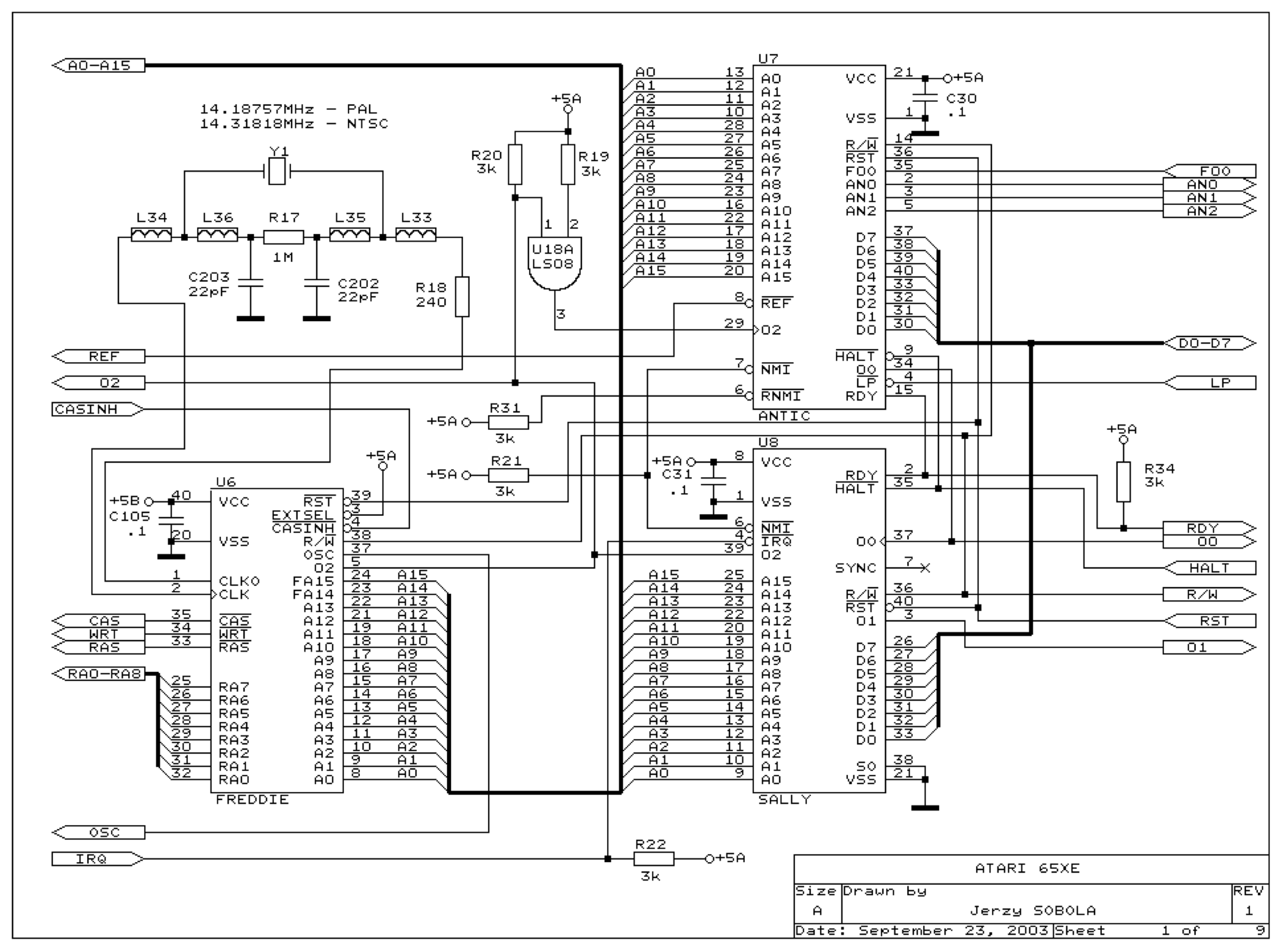

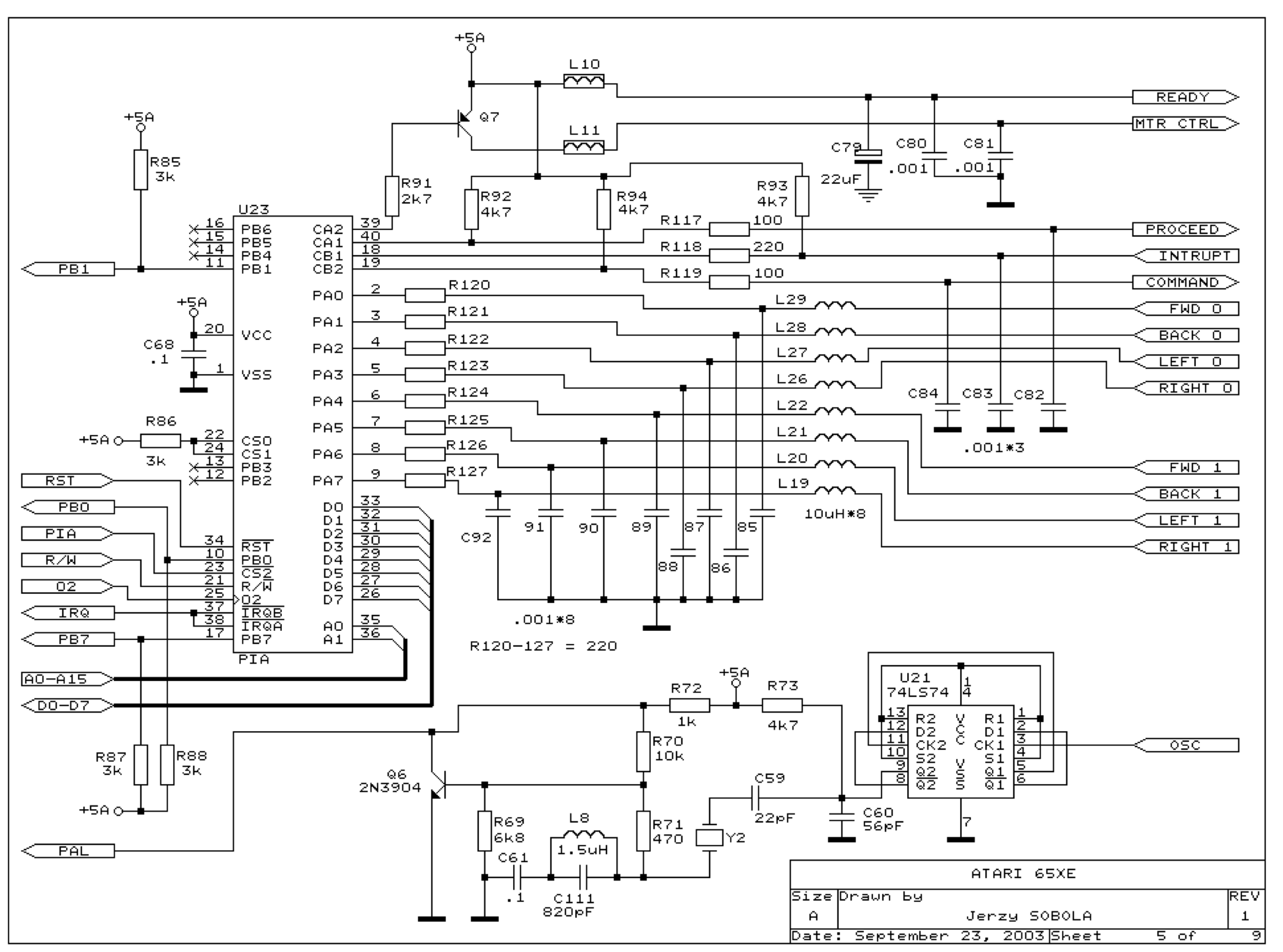

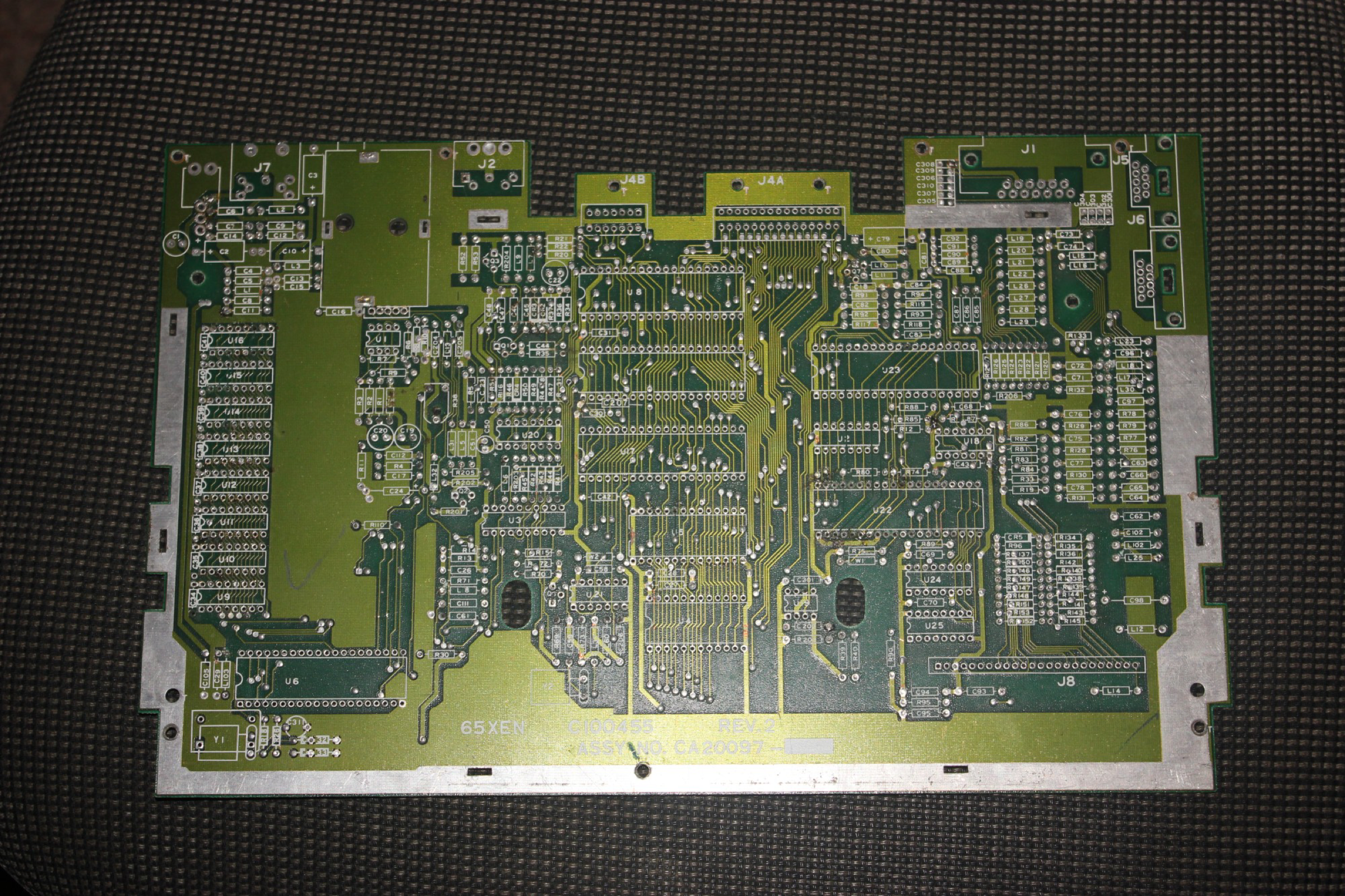

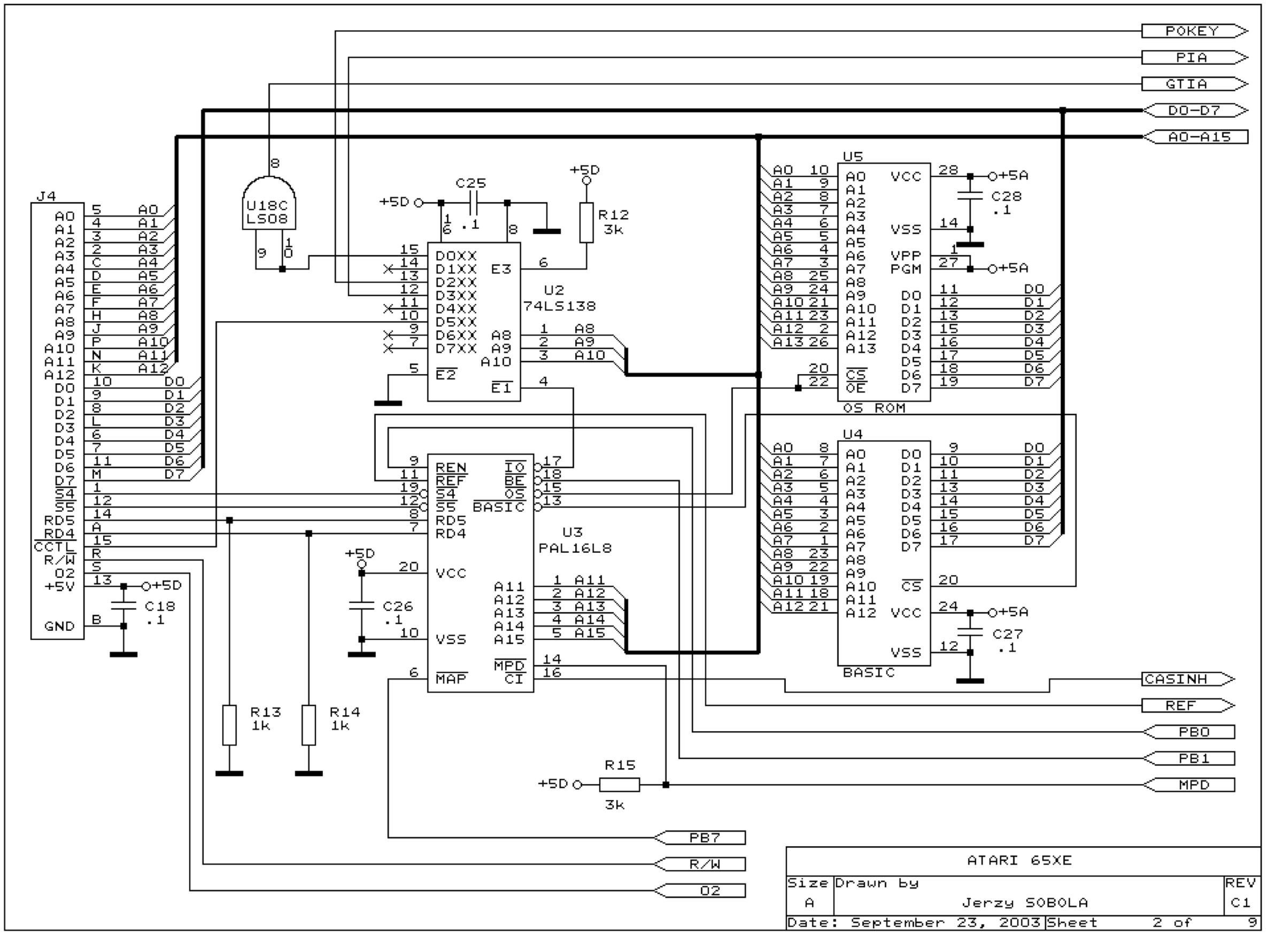

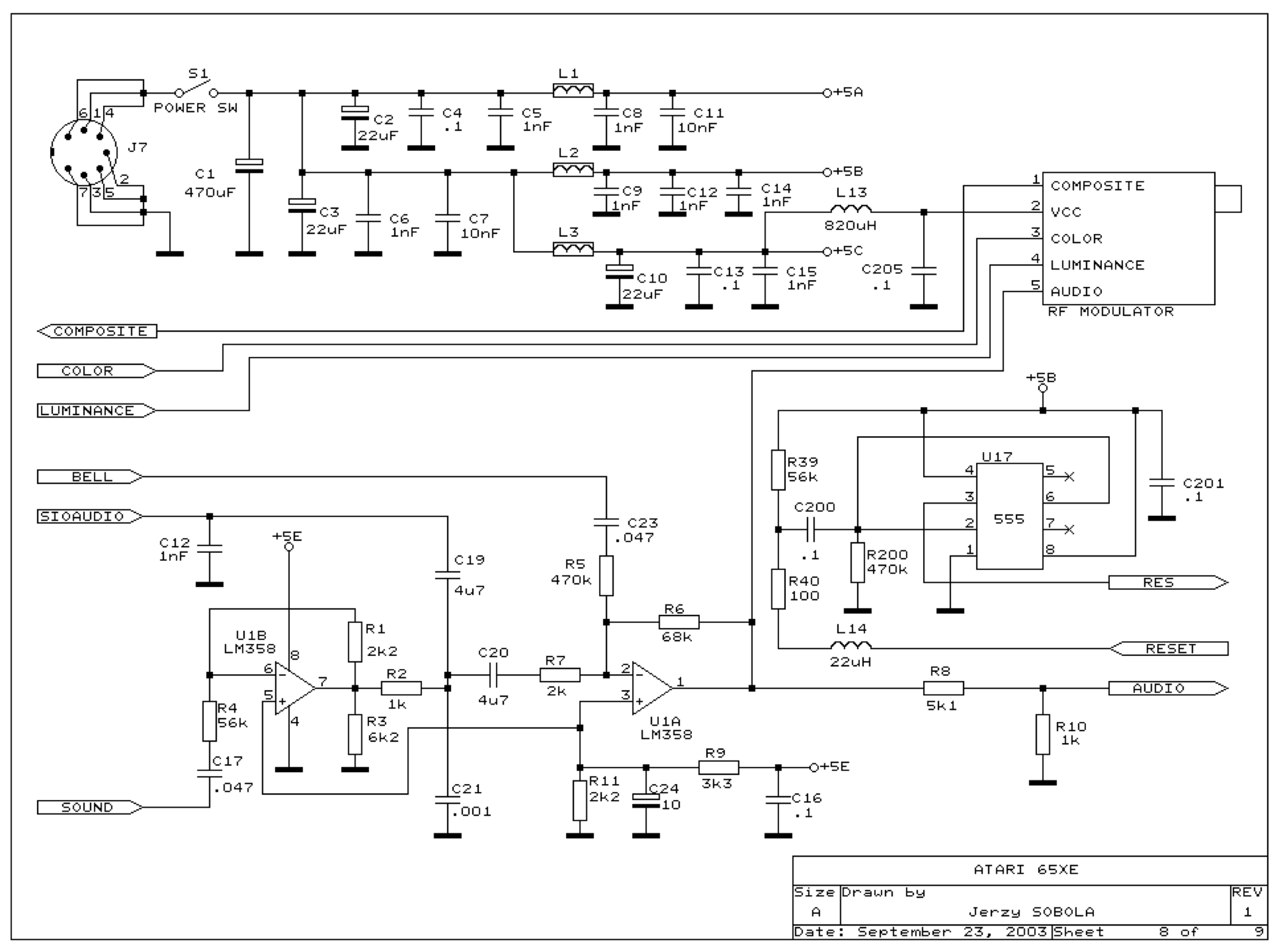

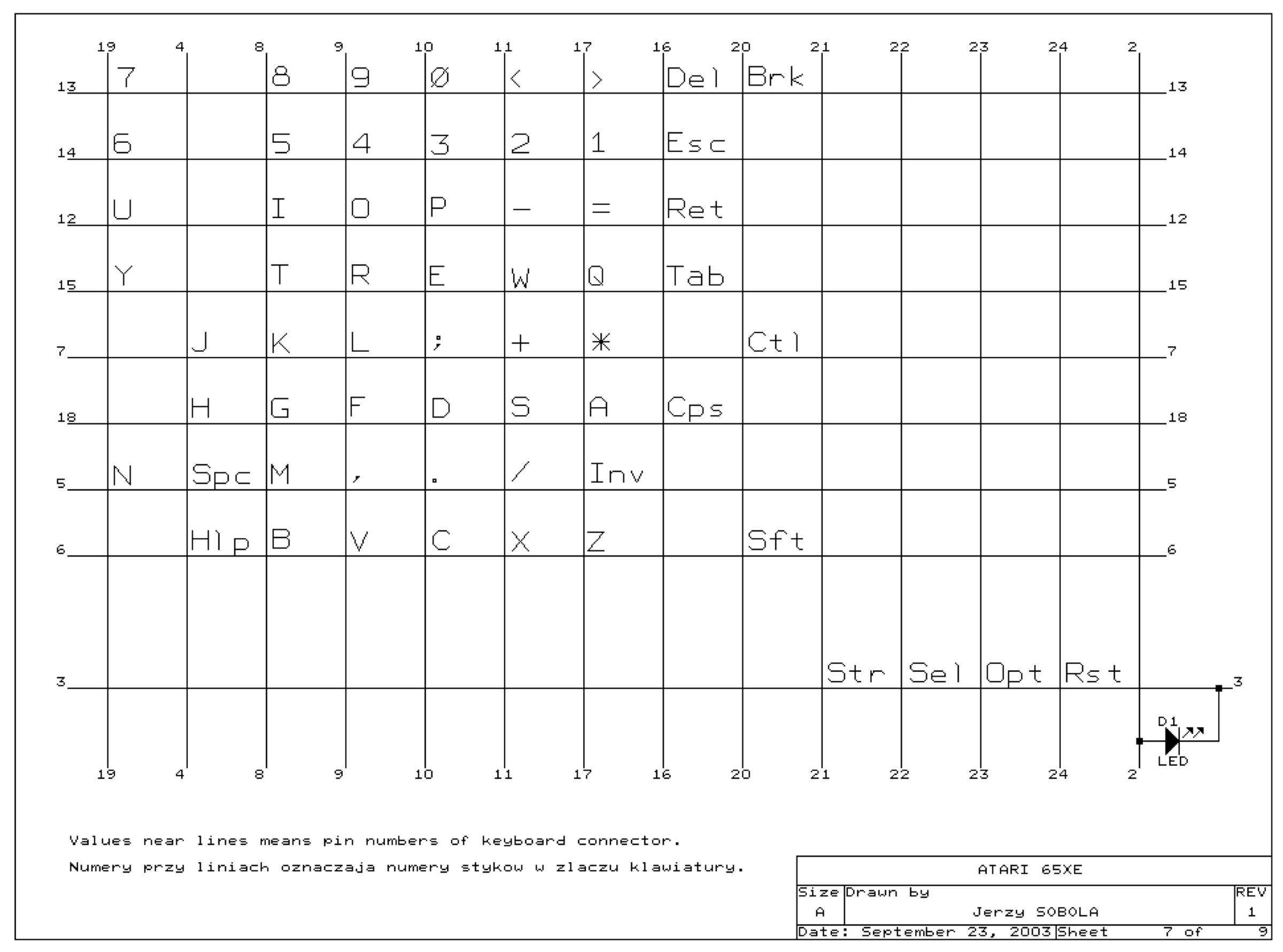

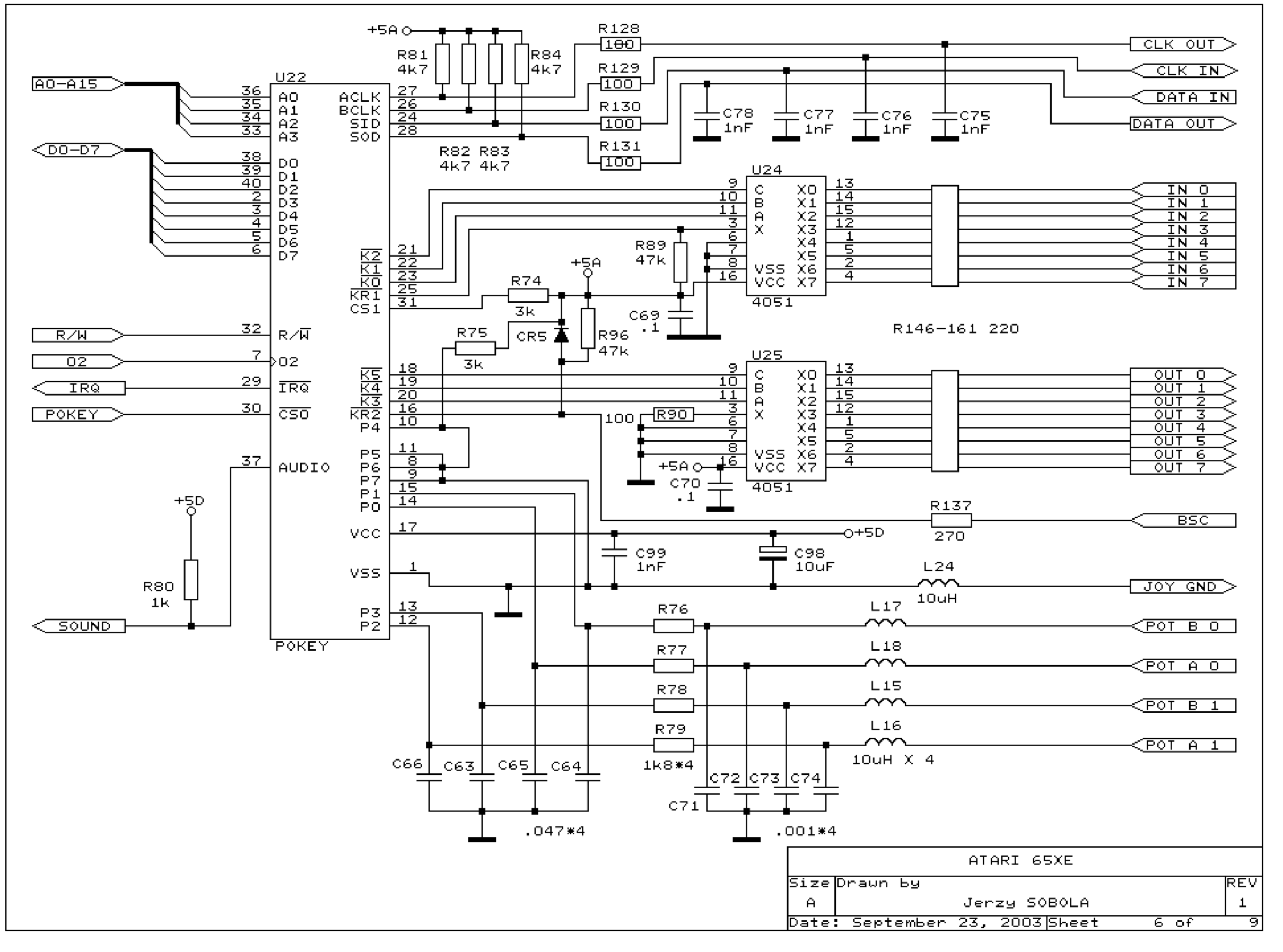

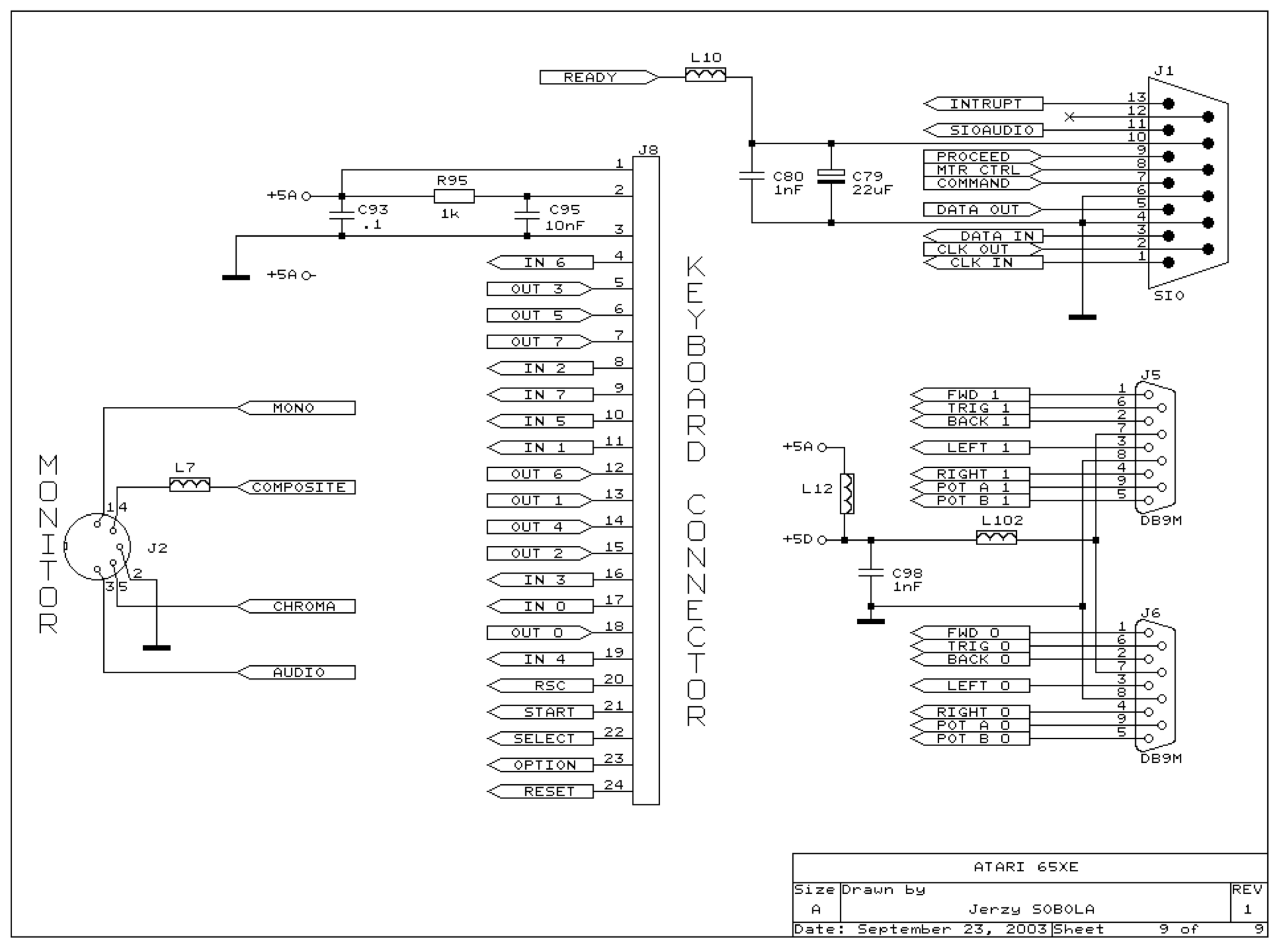

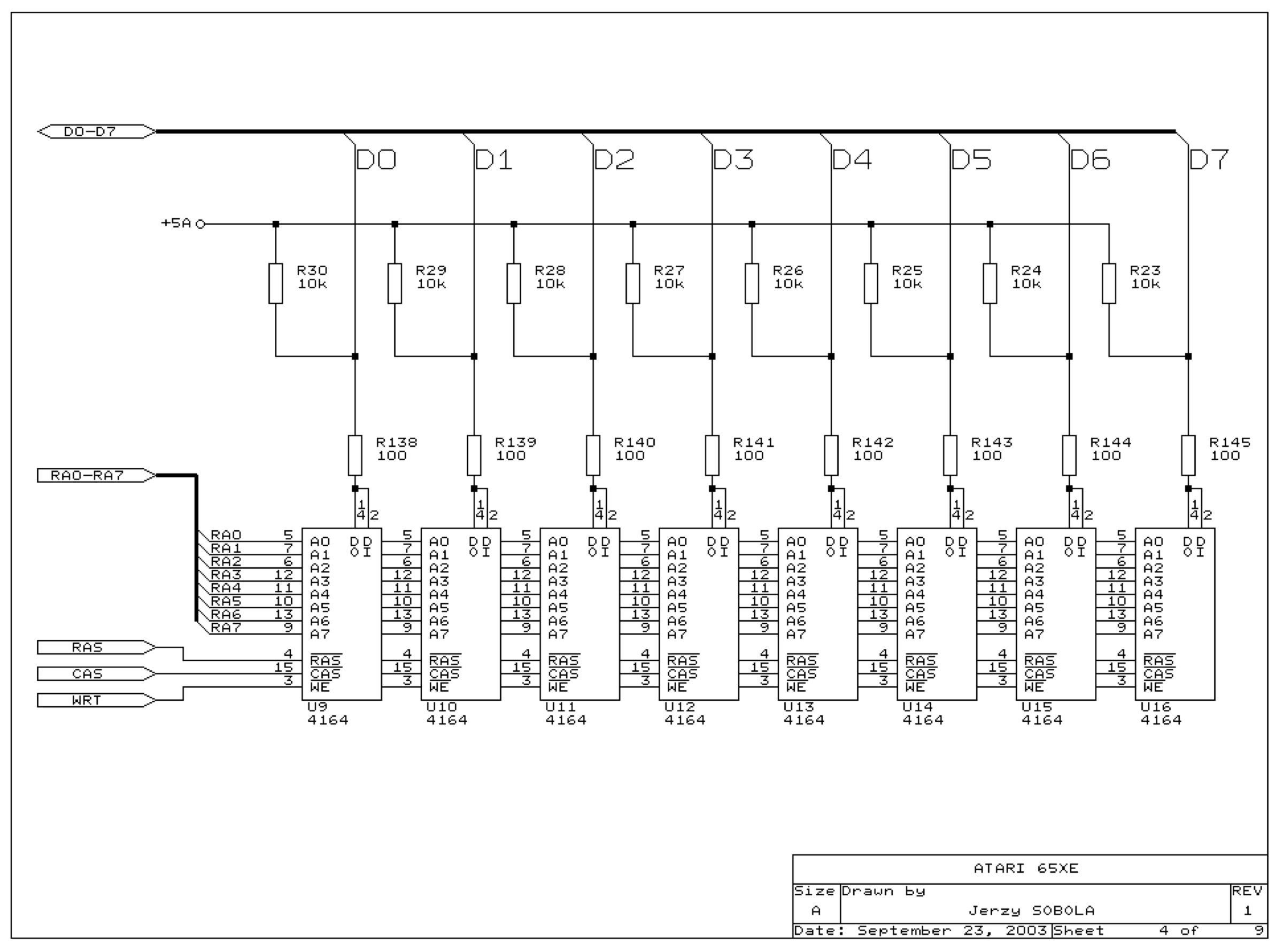

65XE — 9 planche(s) et 2 photos

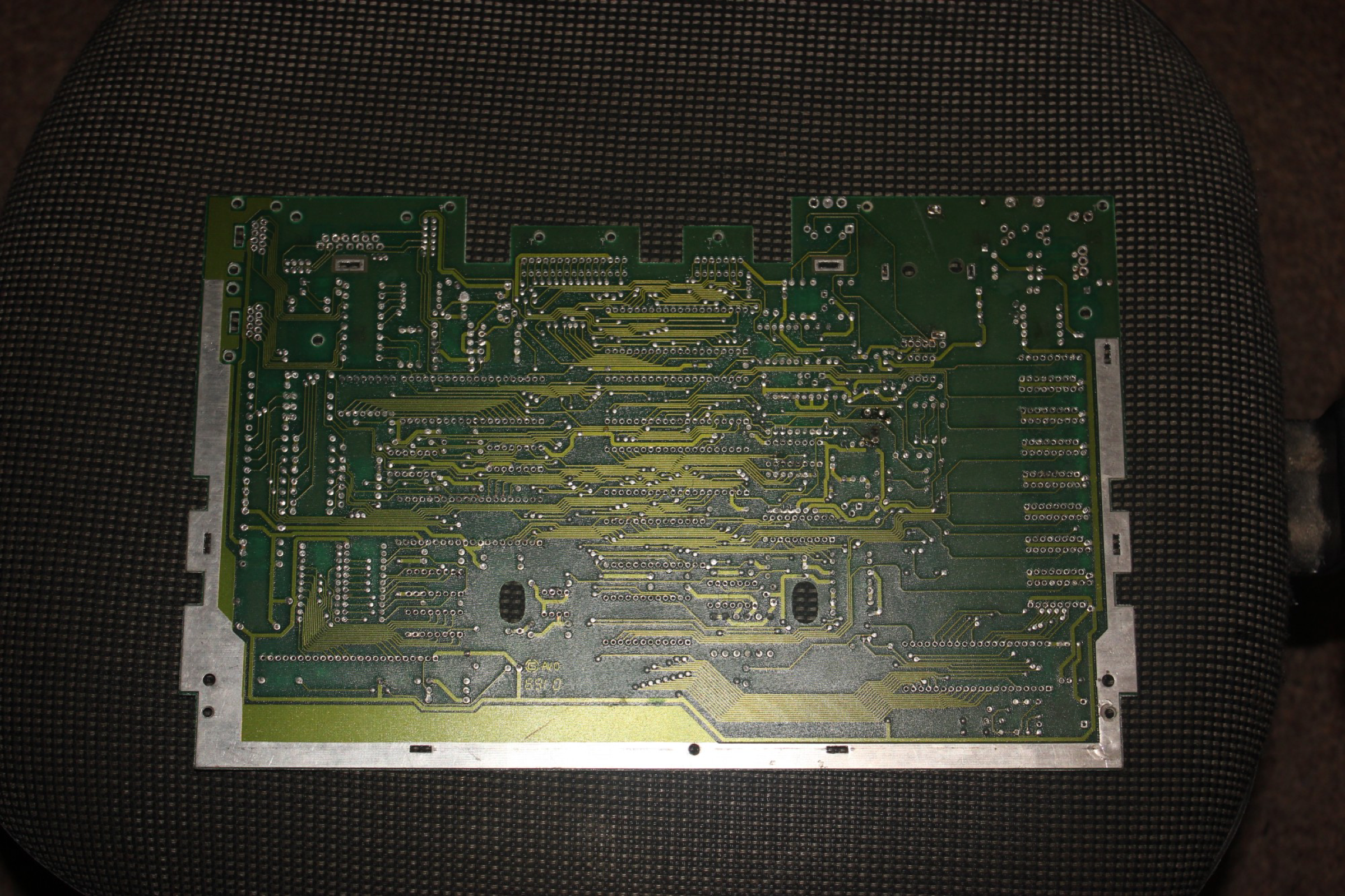

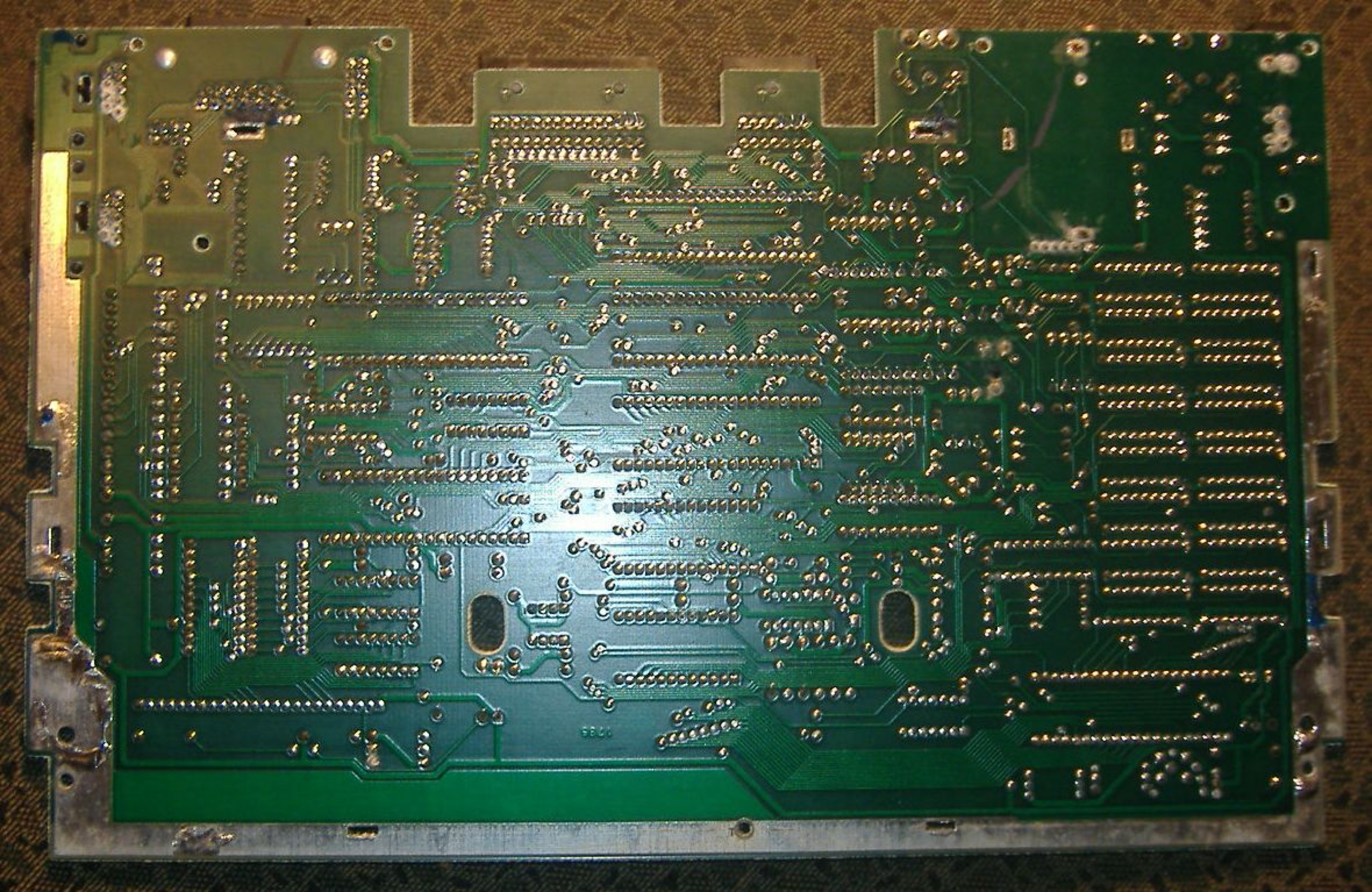

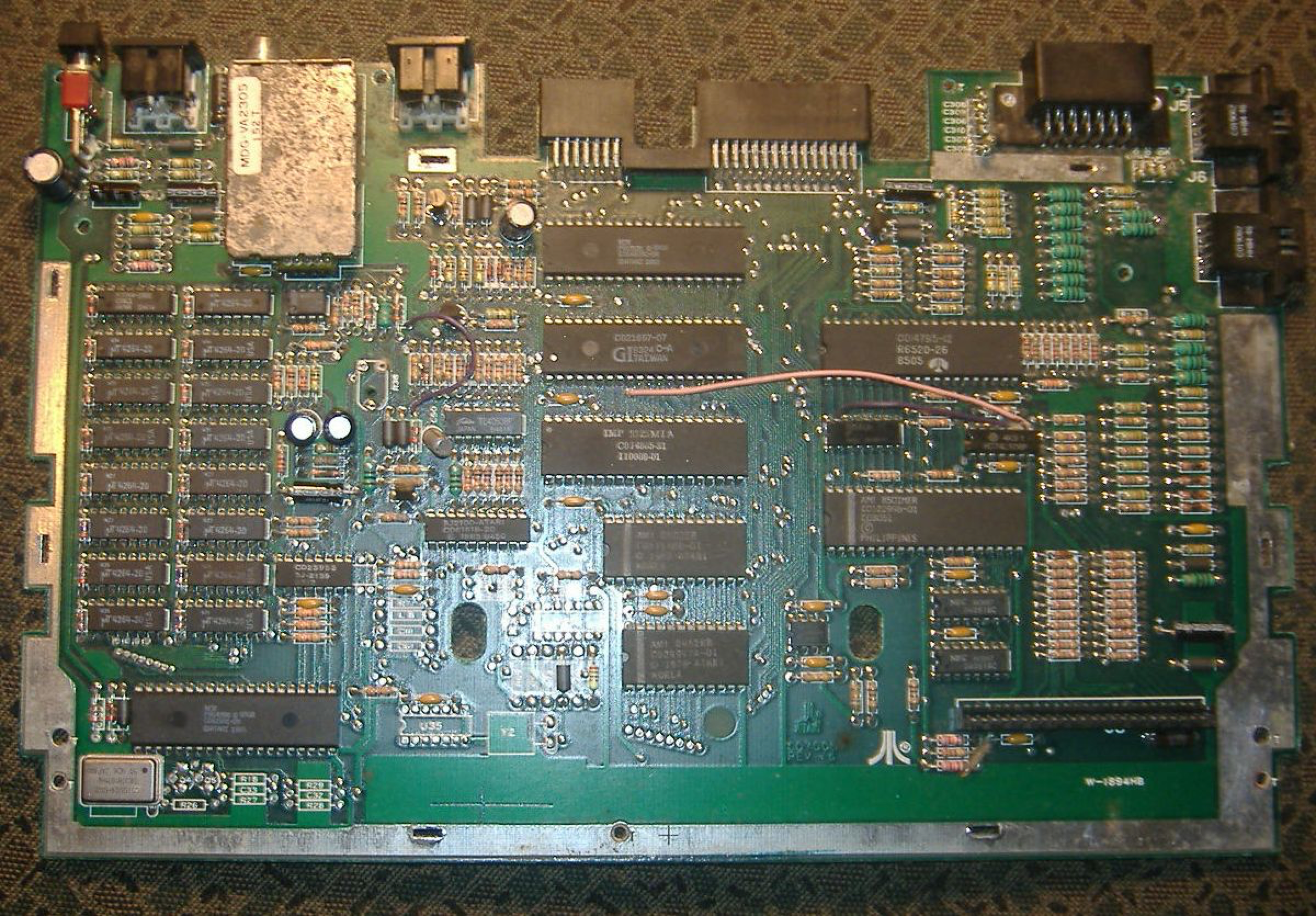

Photos, pas des schémas redessinés : leur auteur n'est pas indiqué dans le fonds. La face composants porte la sérigraphie 65XEN C100455 REV. 2. La face soudure ne porte aucune référence de modèle lisible ; elle est présentée comme le verso de la même carte par le nom du fichier seul (« tył », « arrière » en polonais).

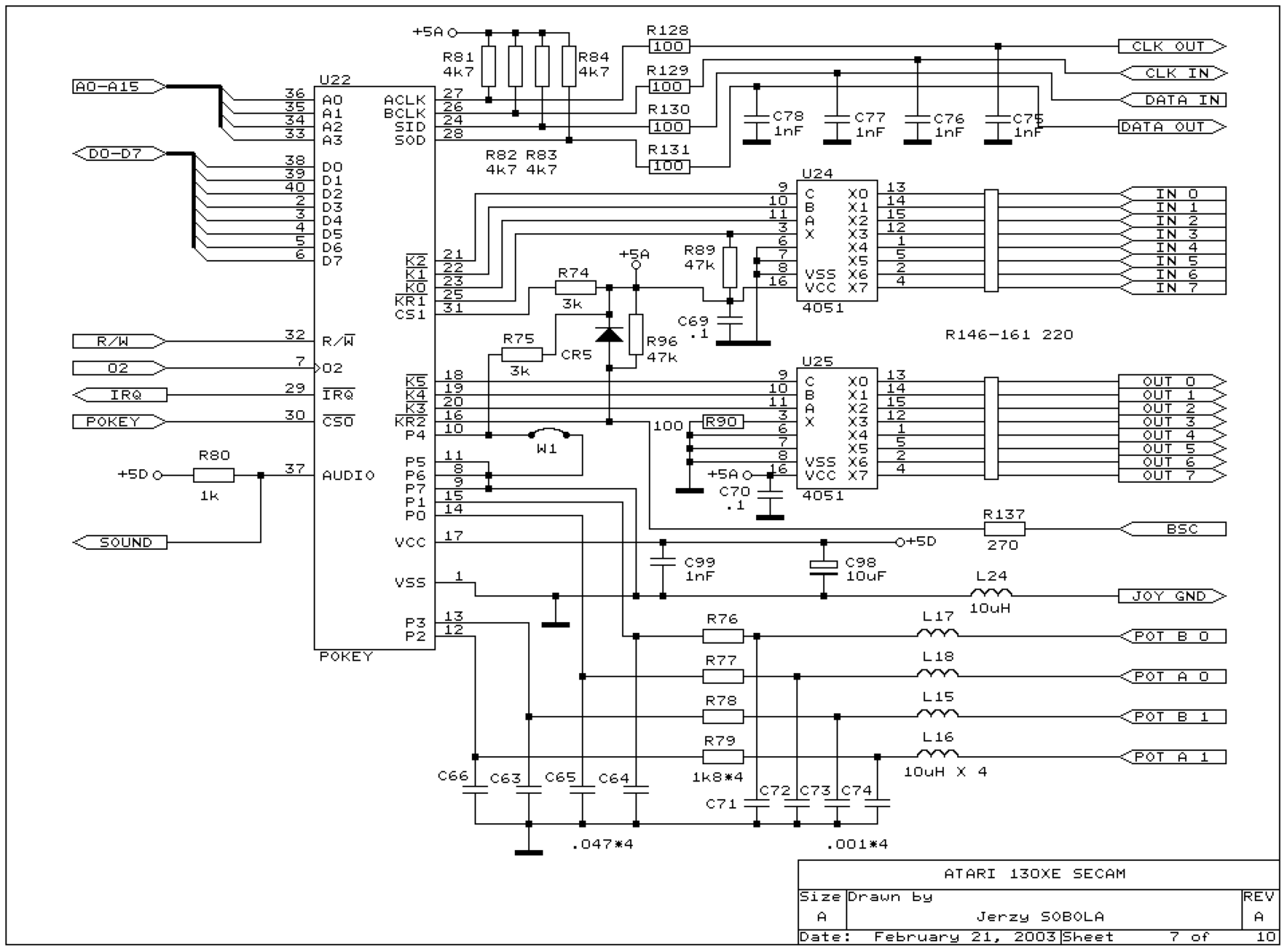

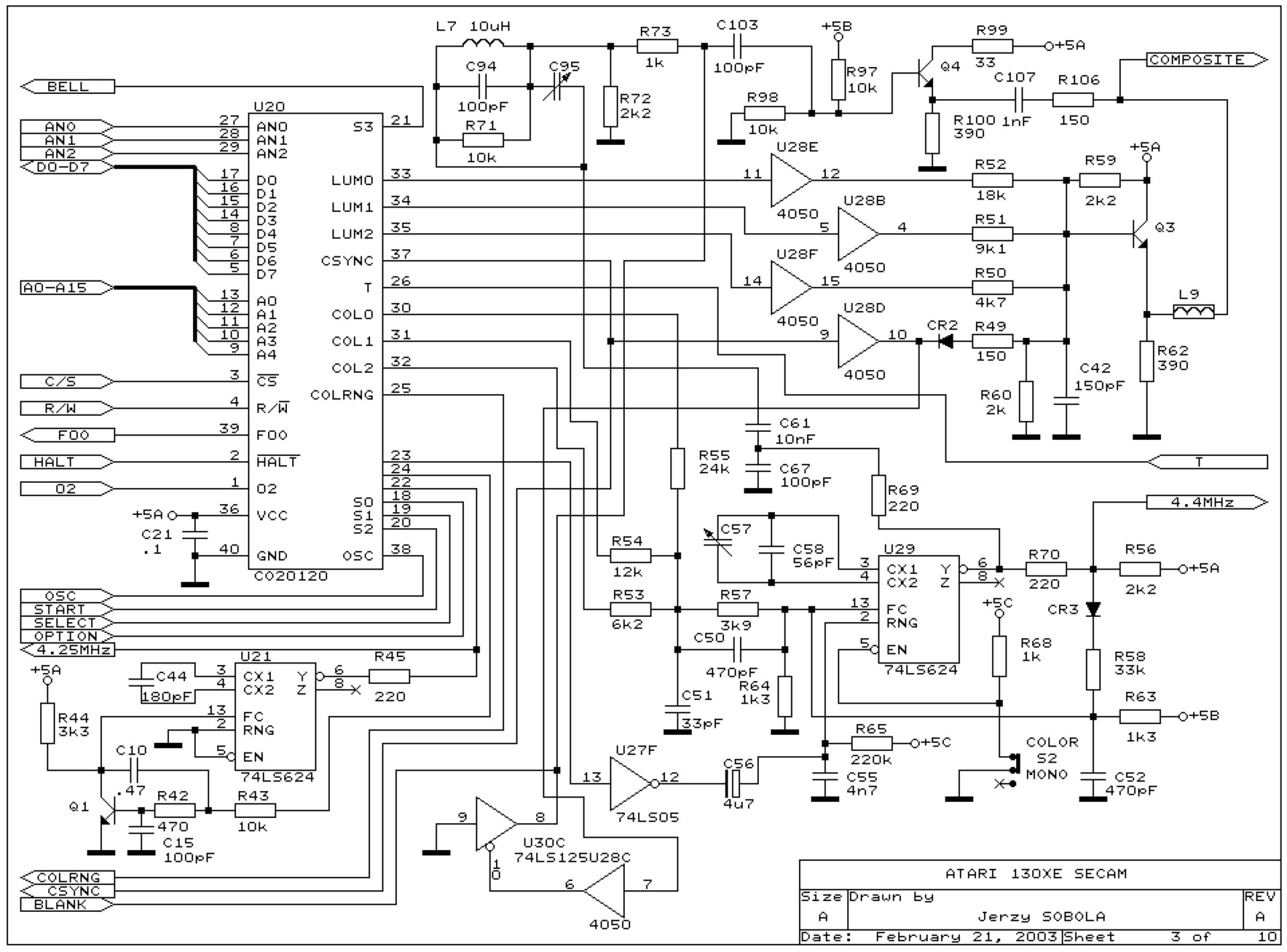

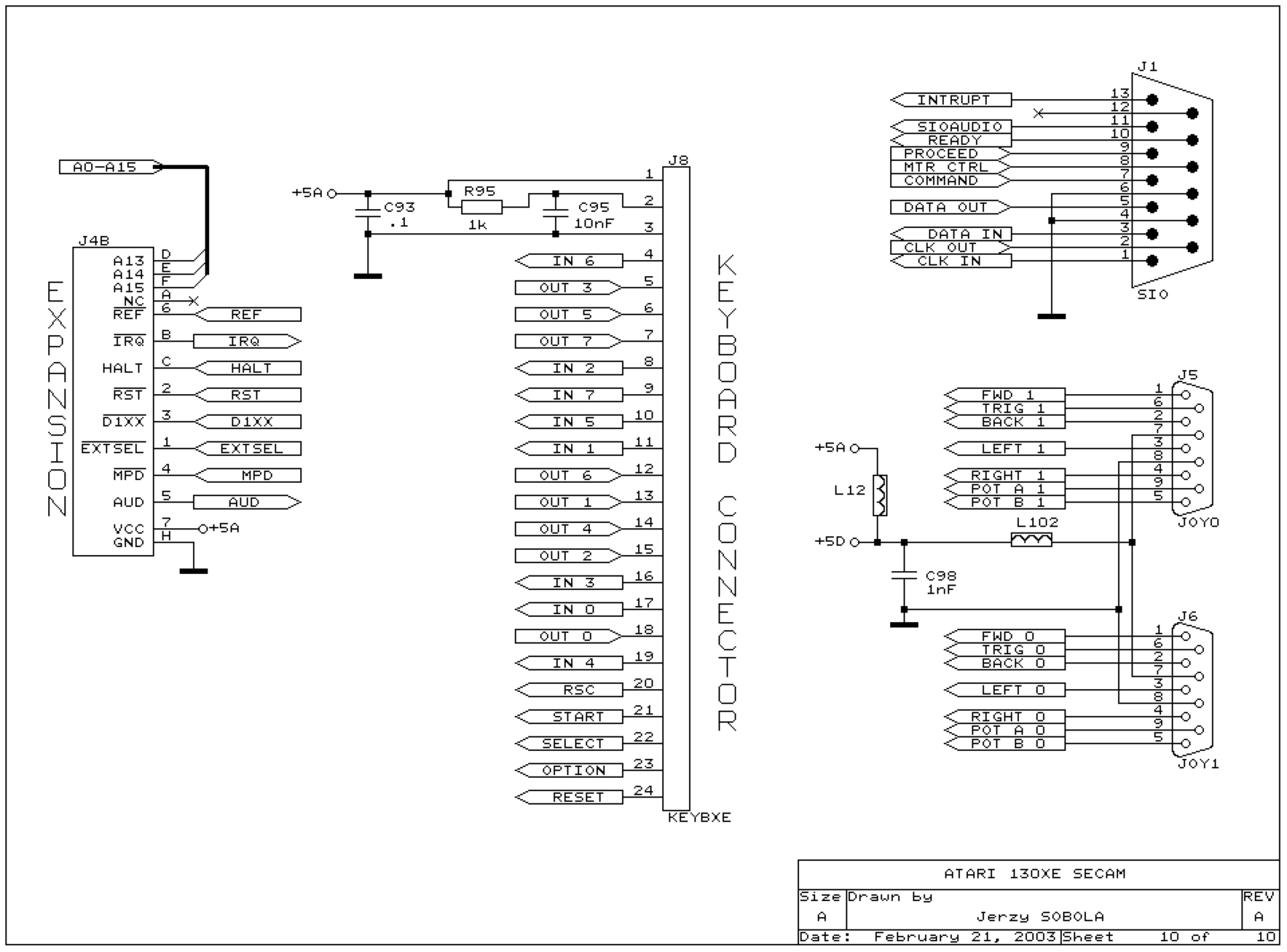

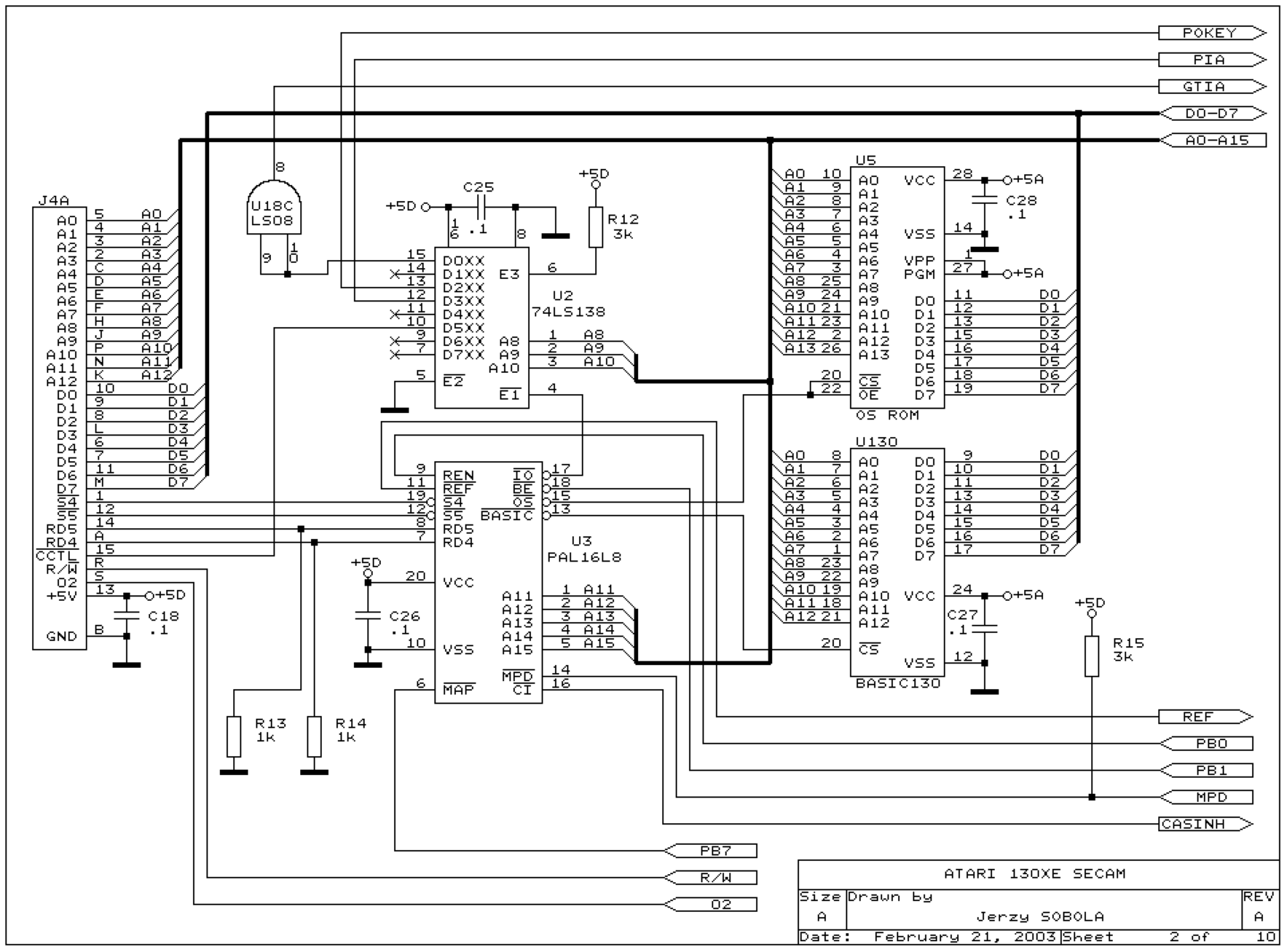

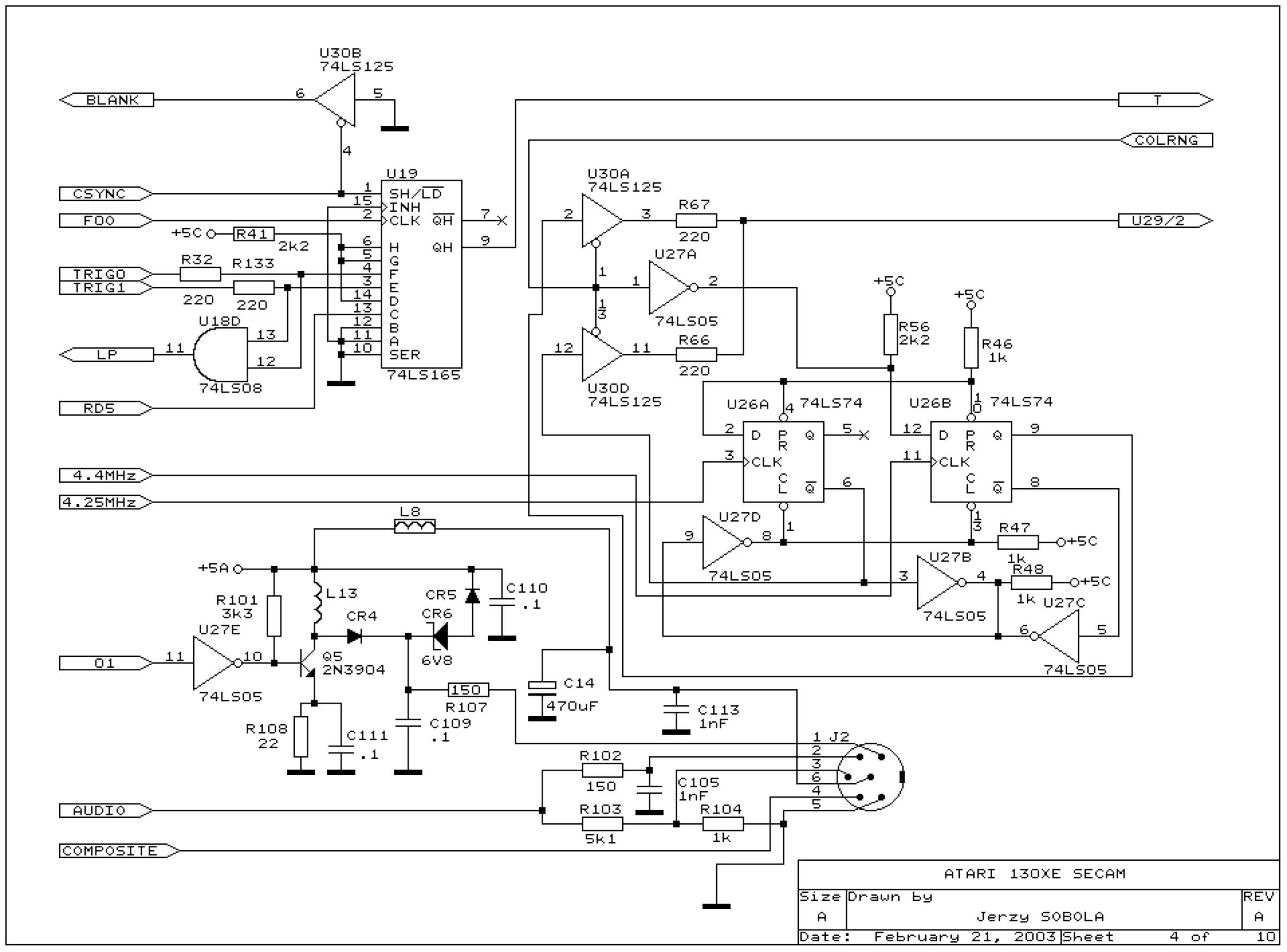

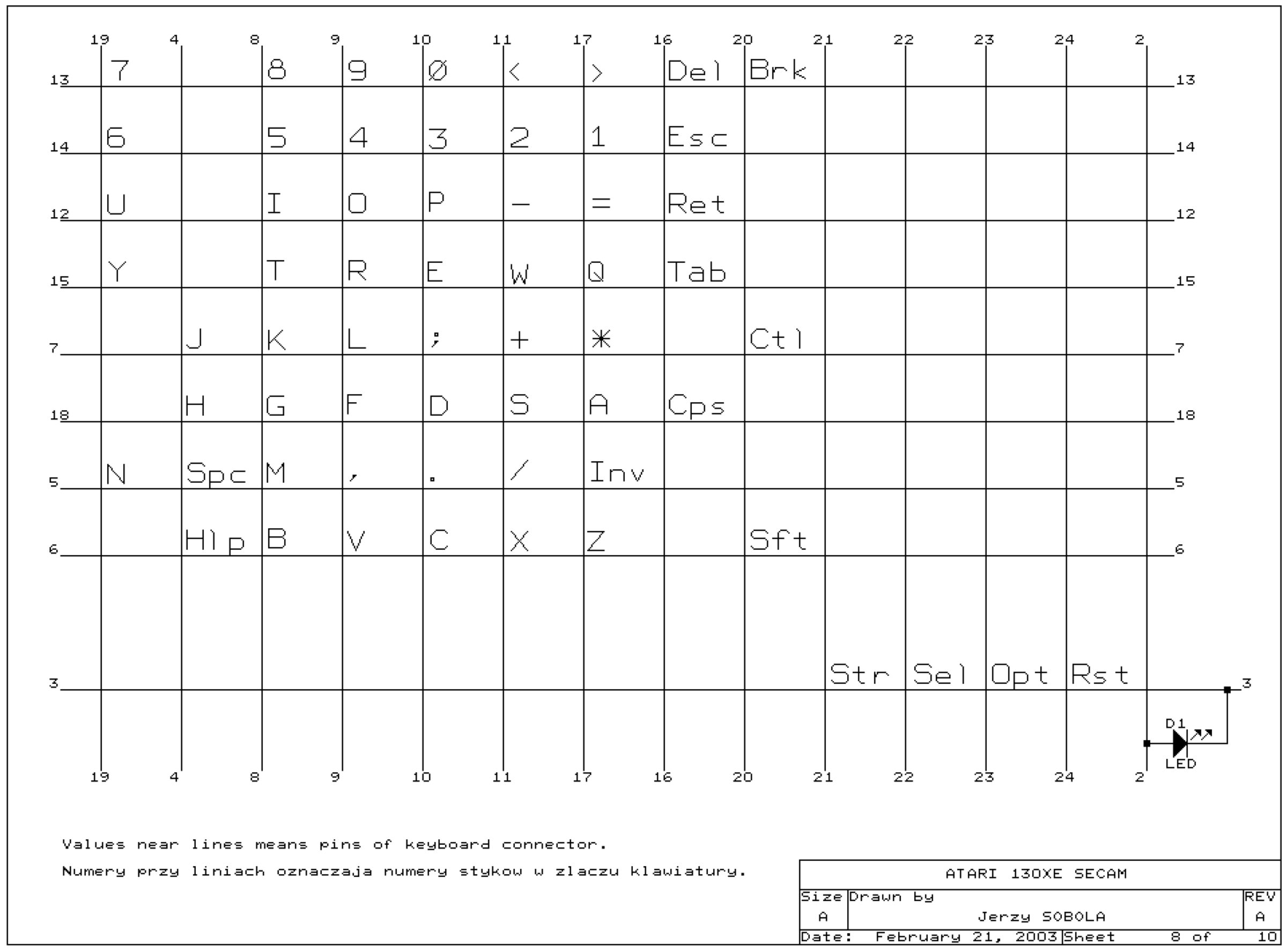

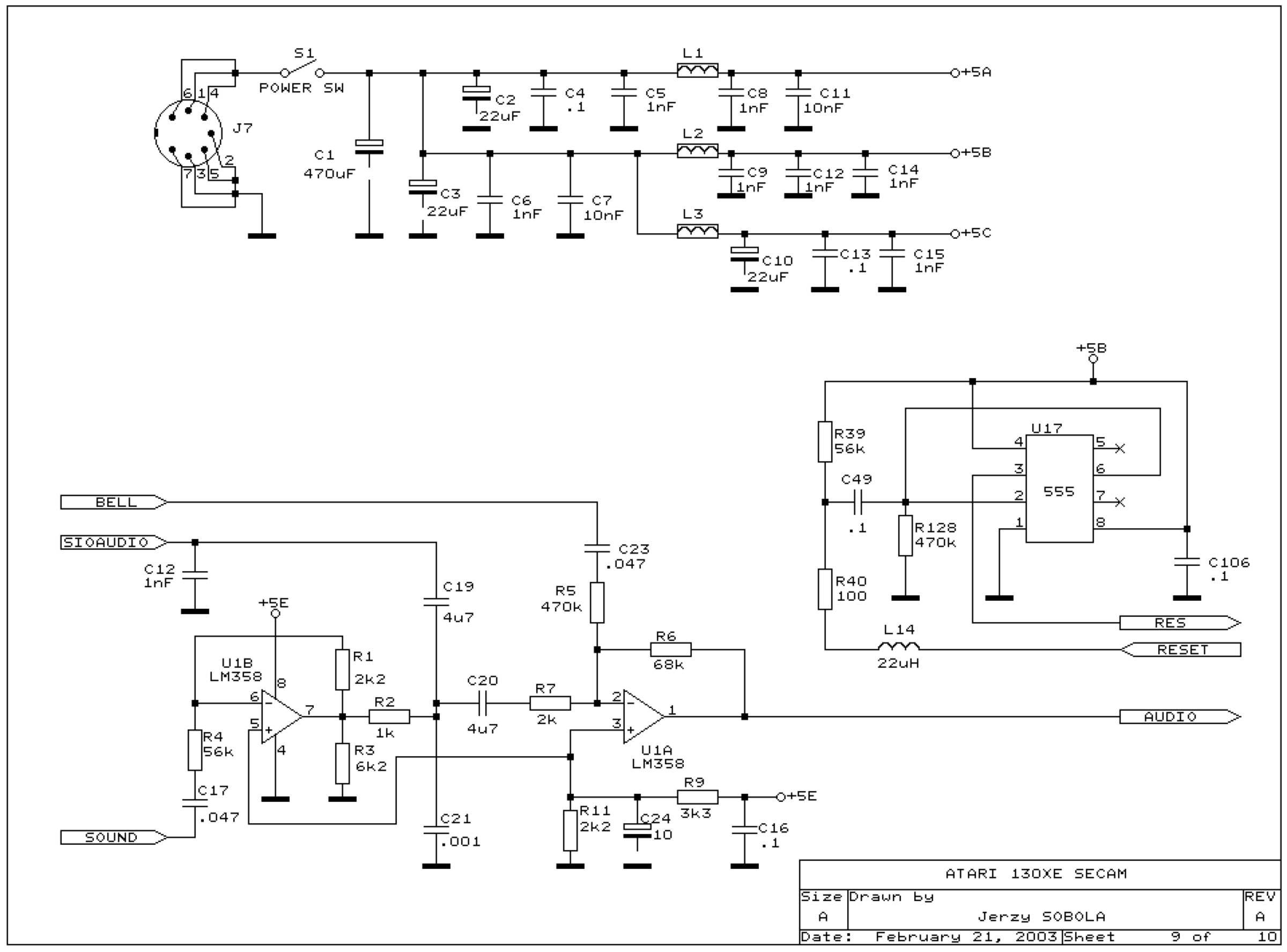

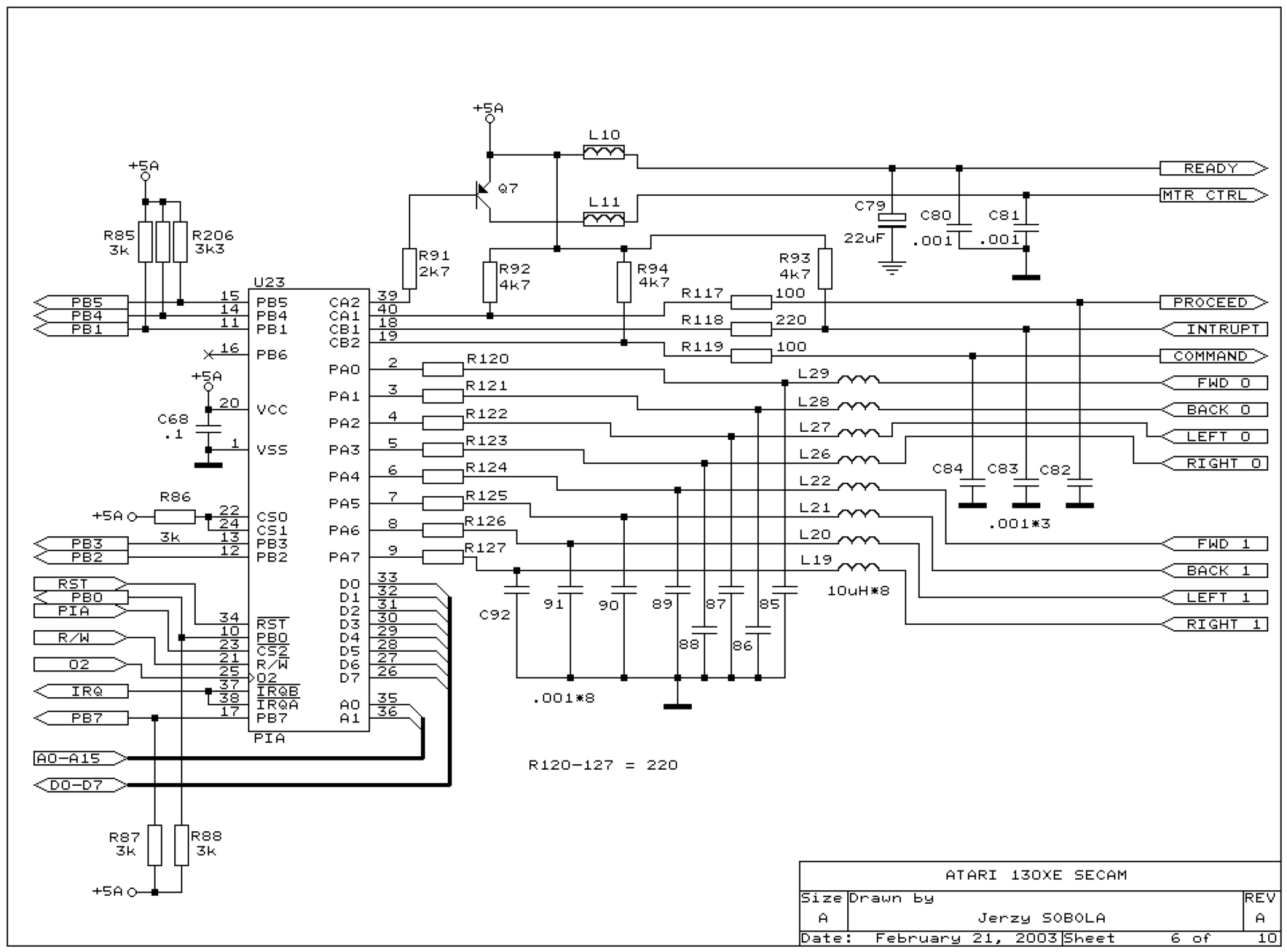

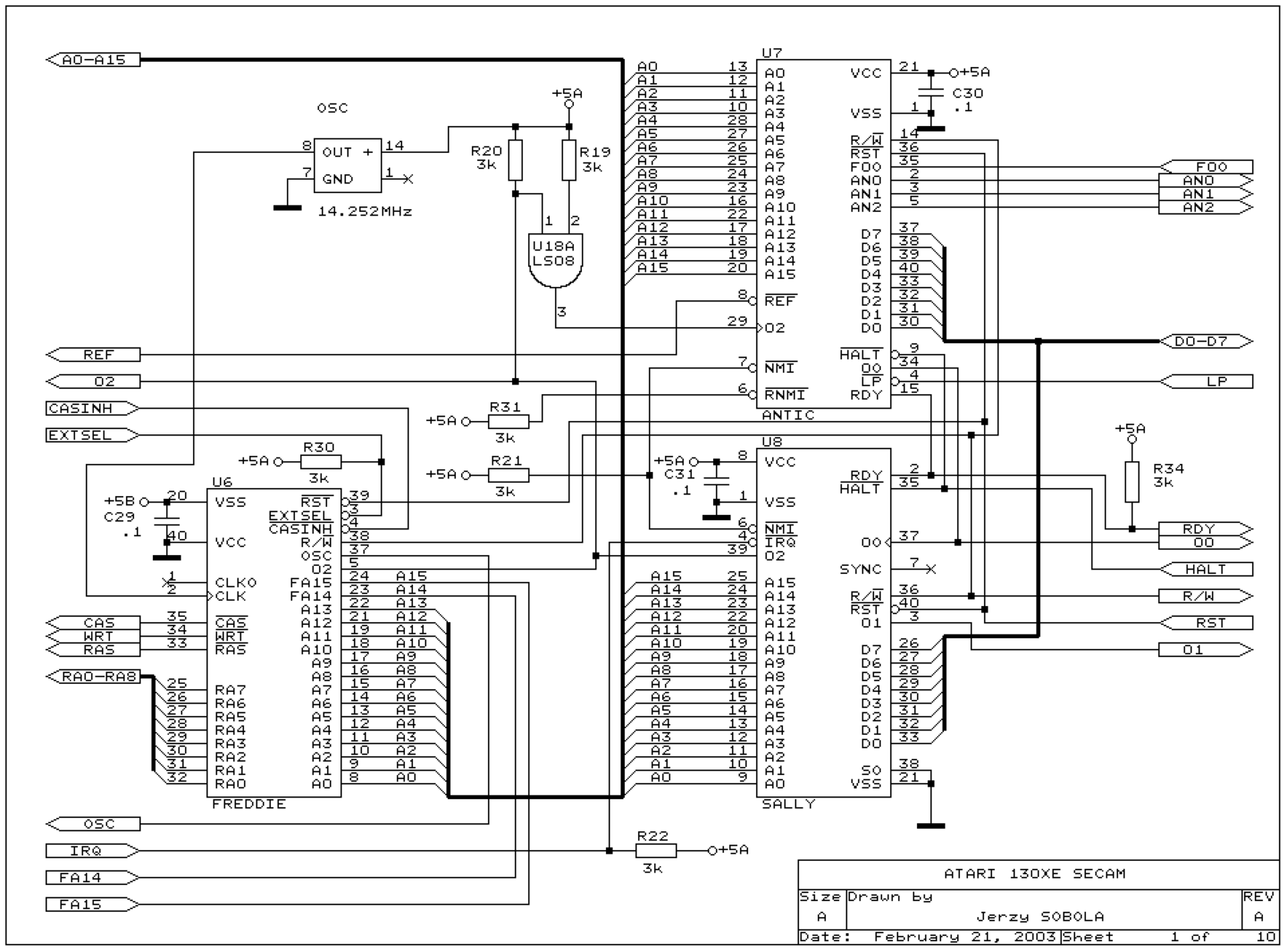

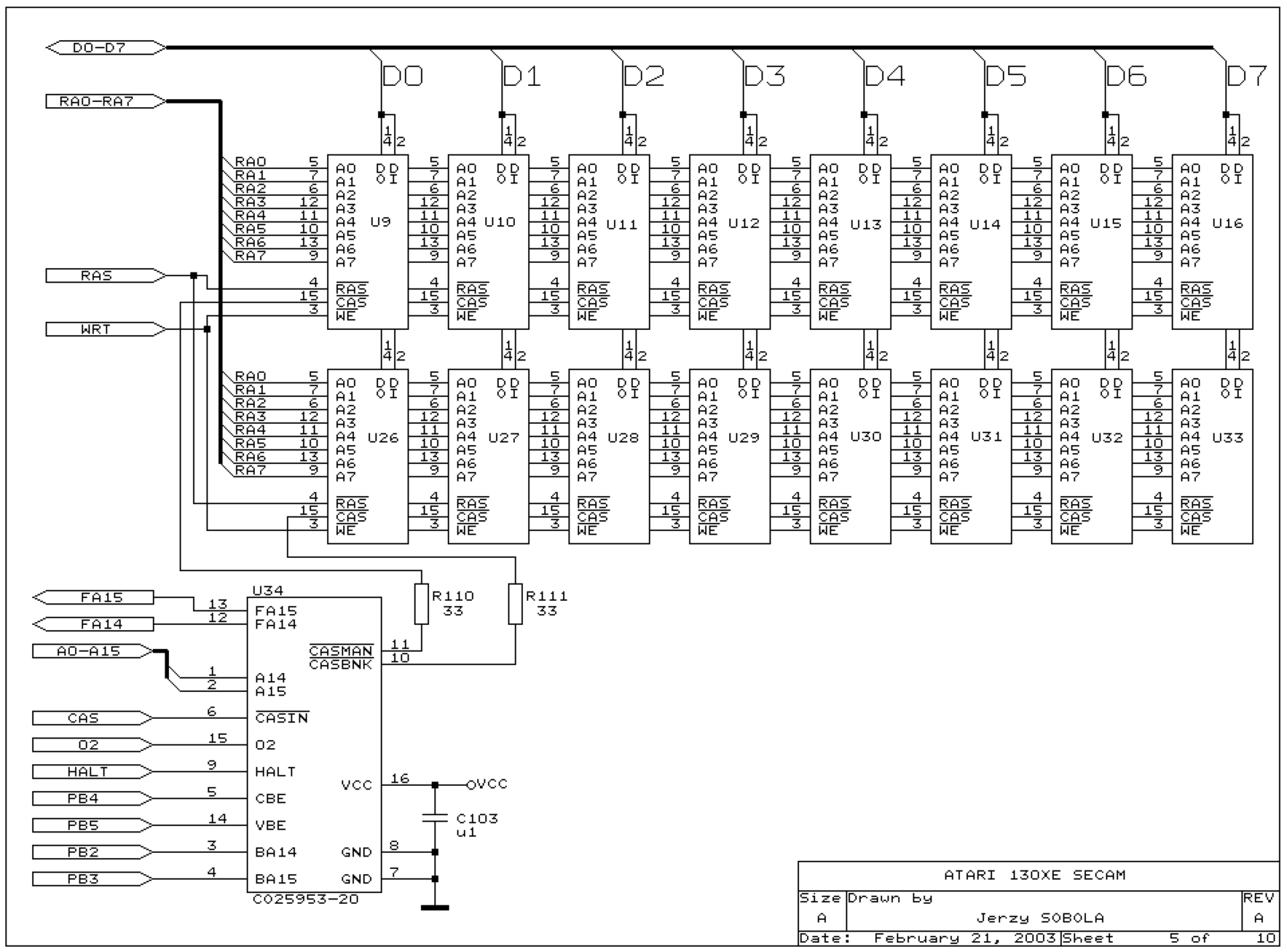

130XE SECAM (France) — 10 planche(s)

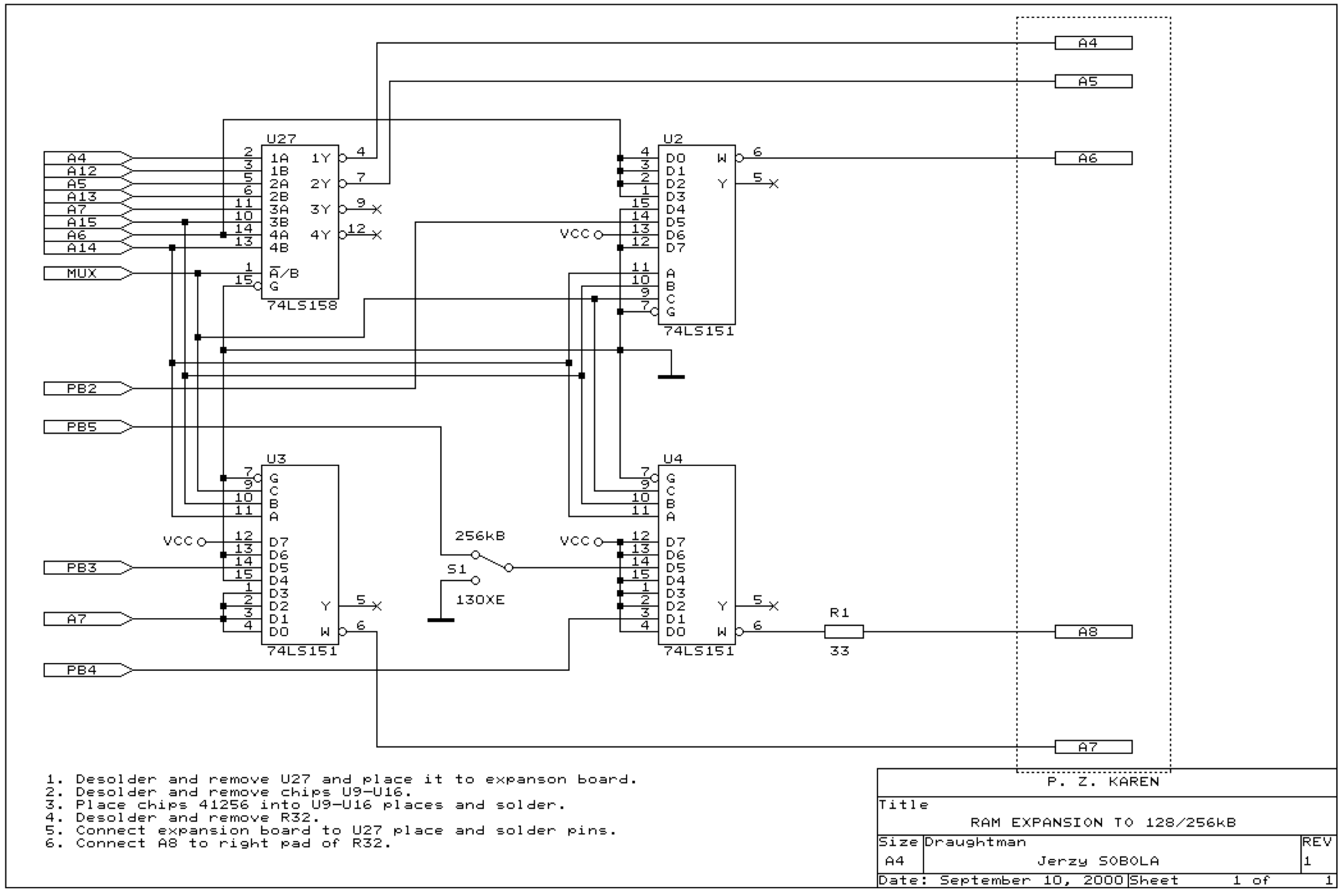

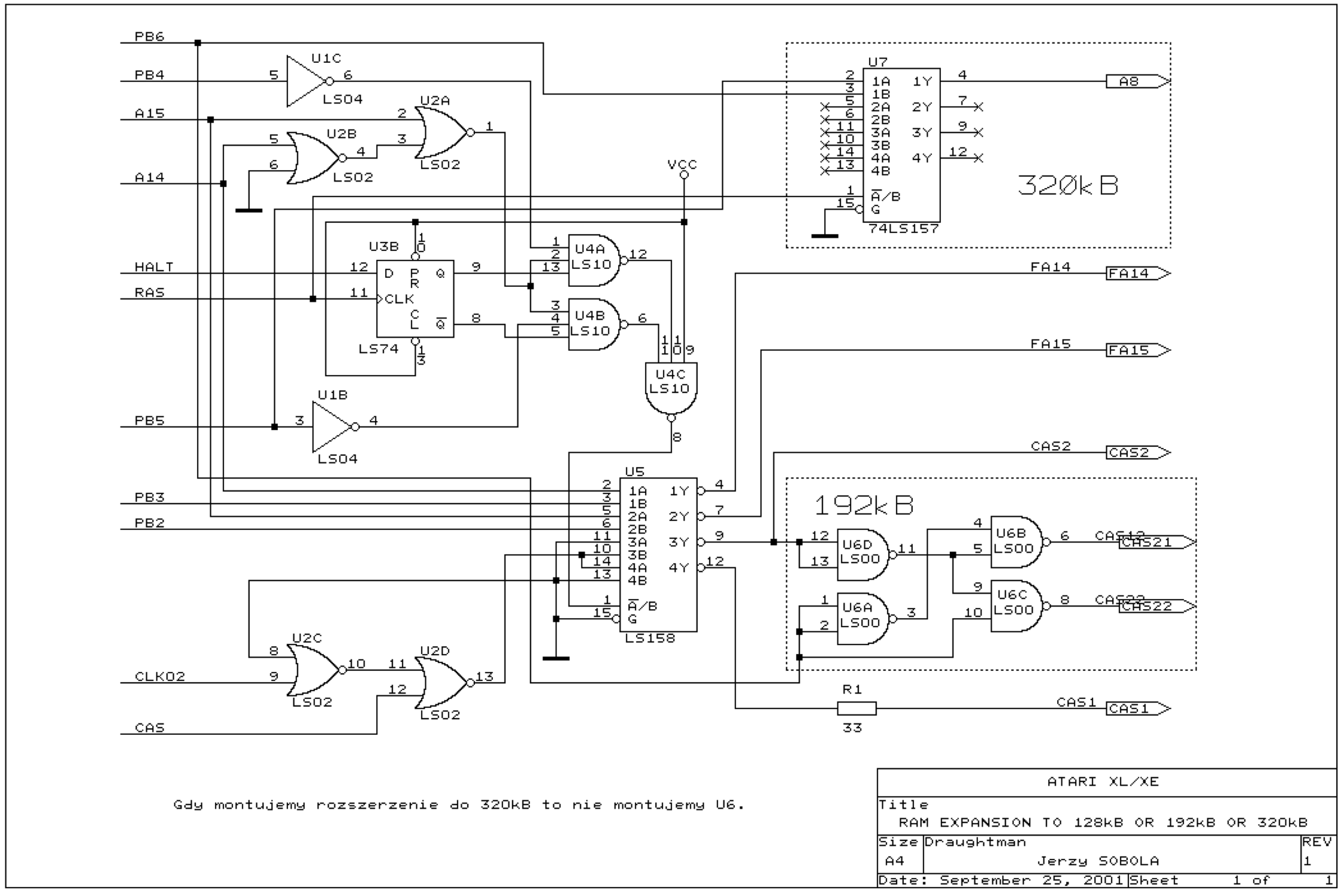

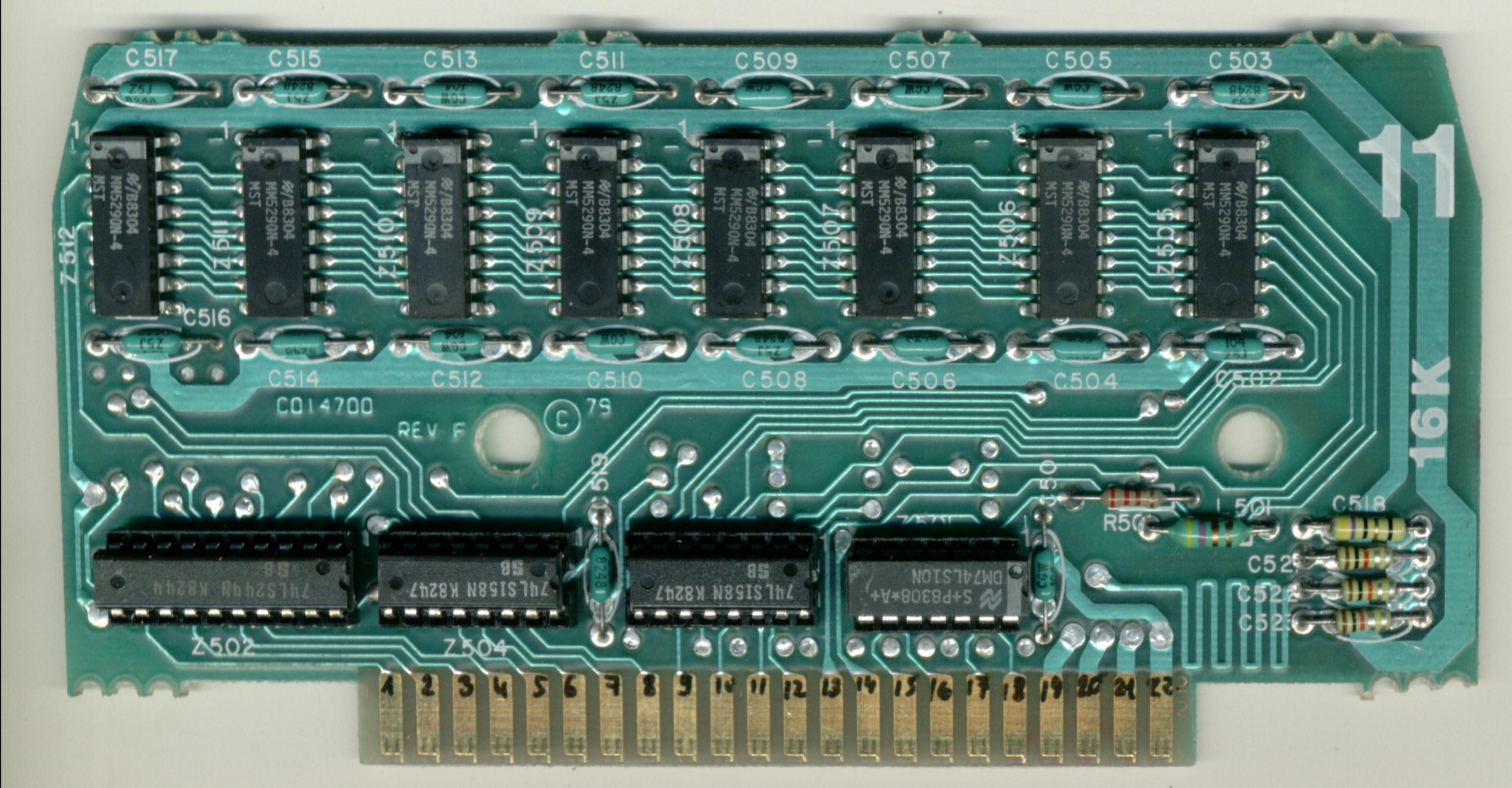

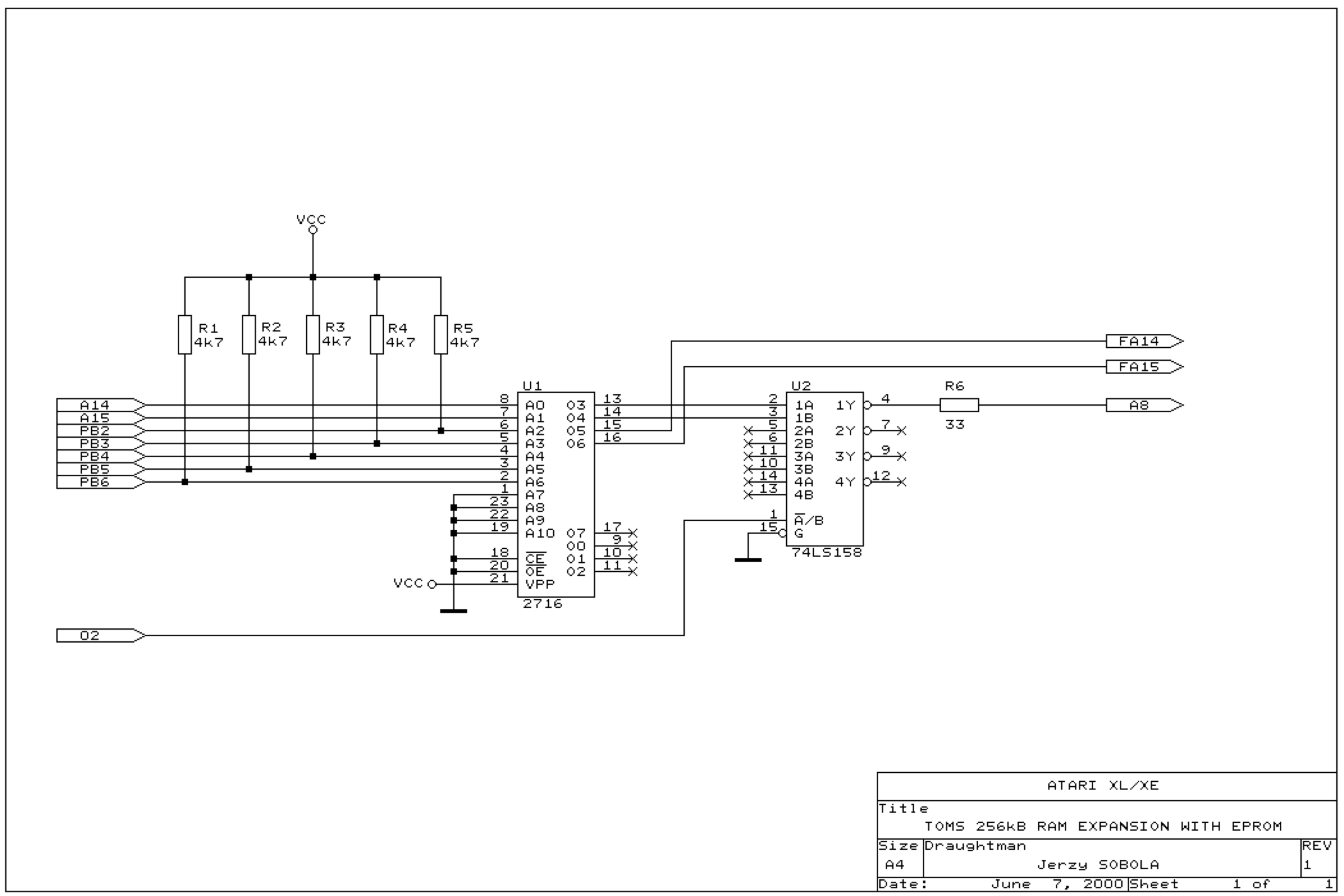

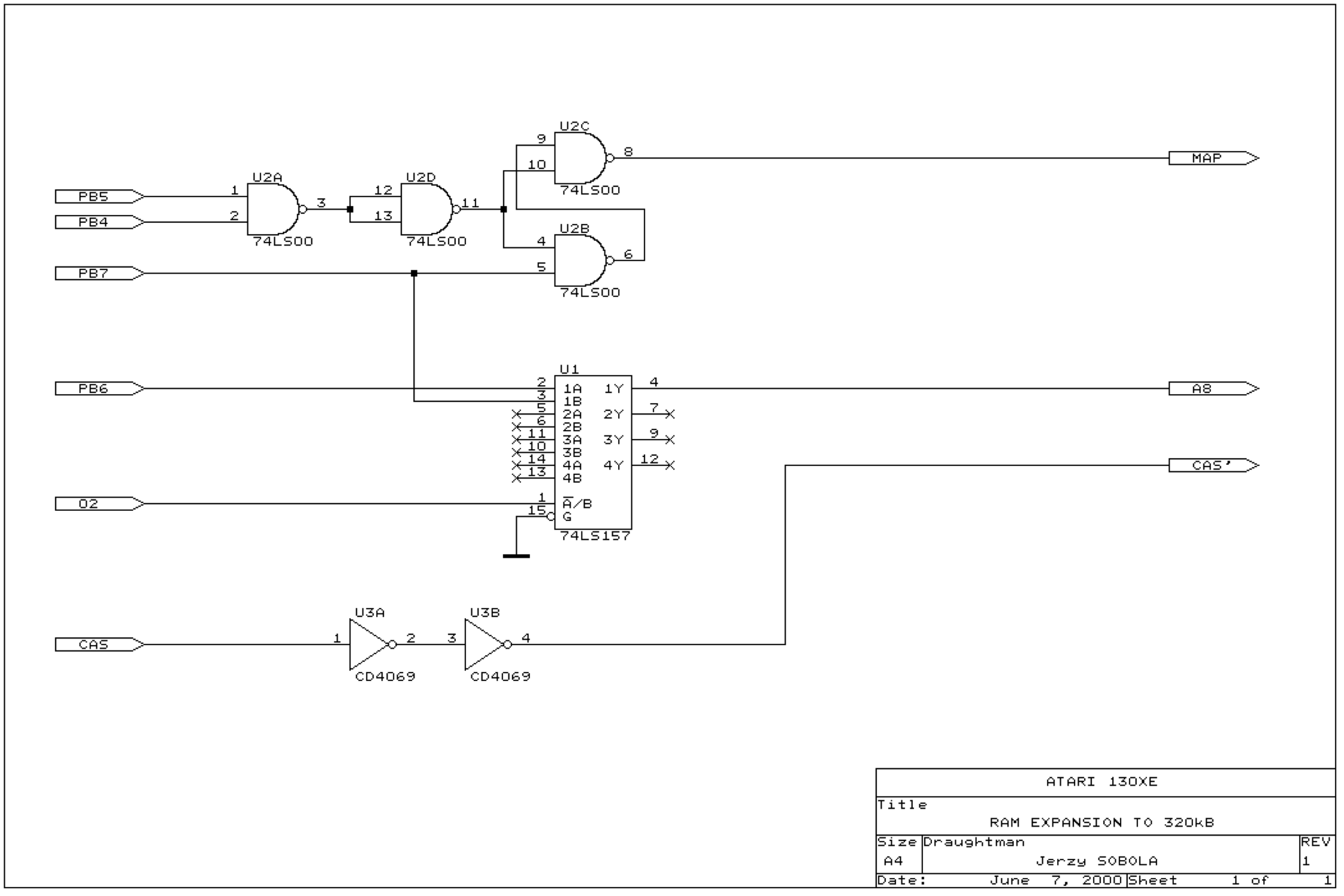

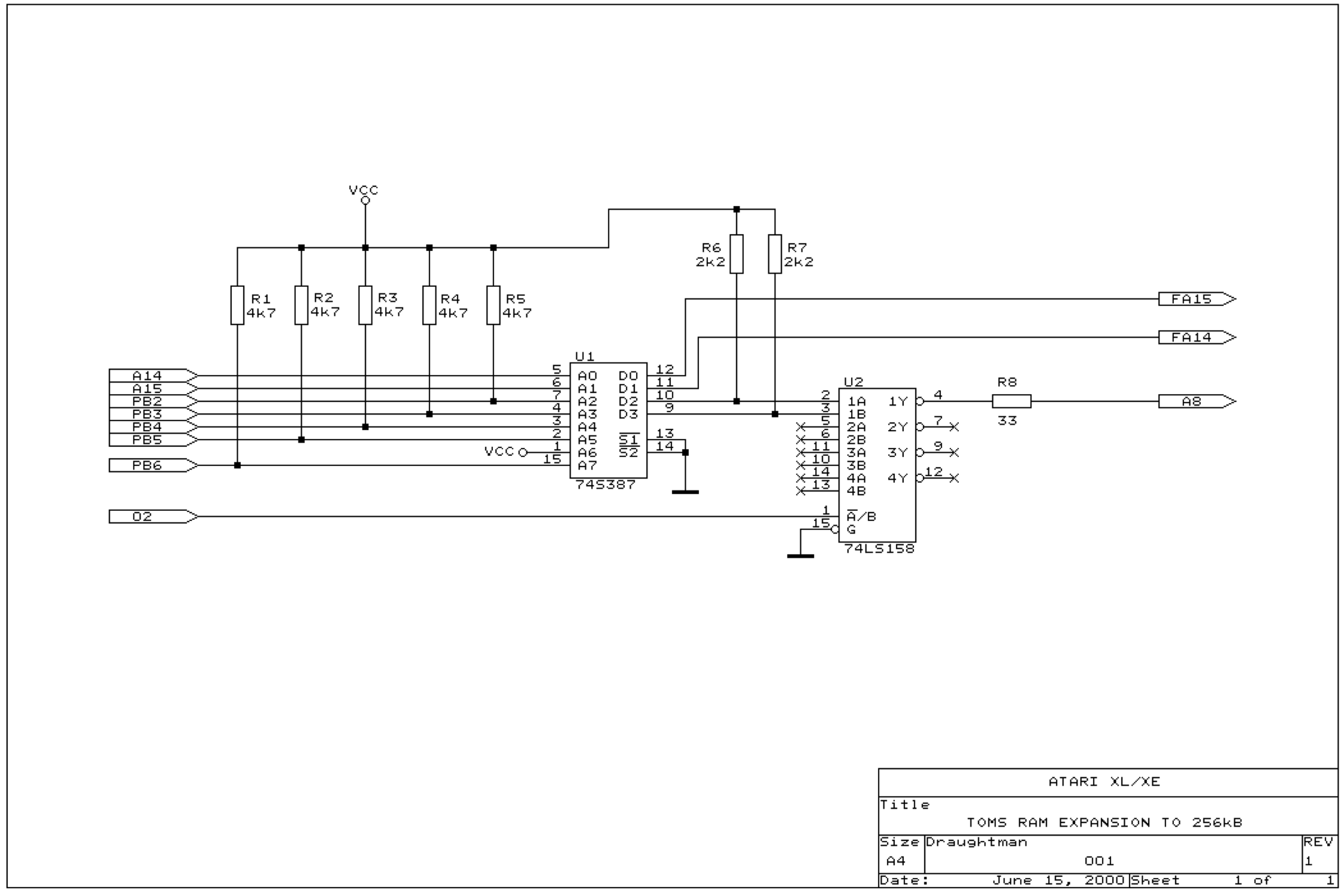

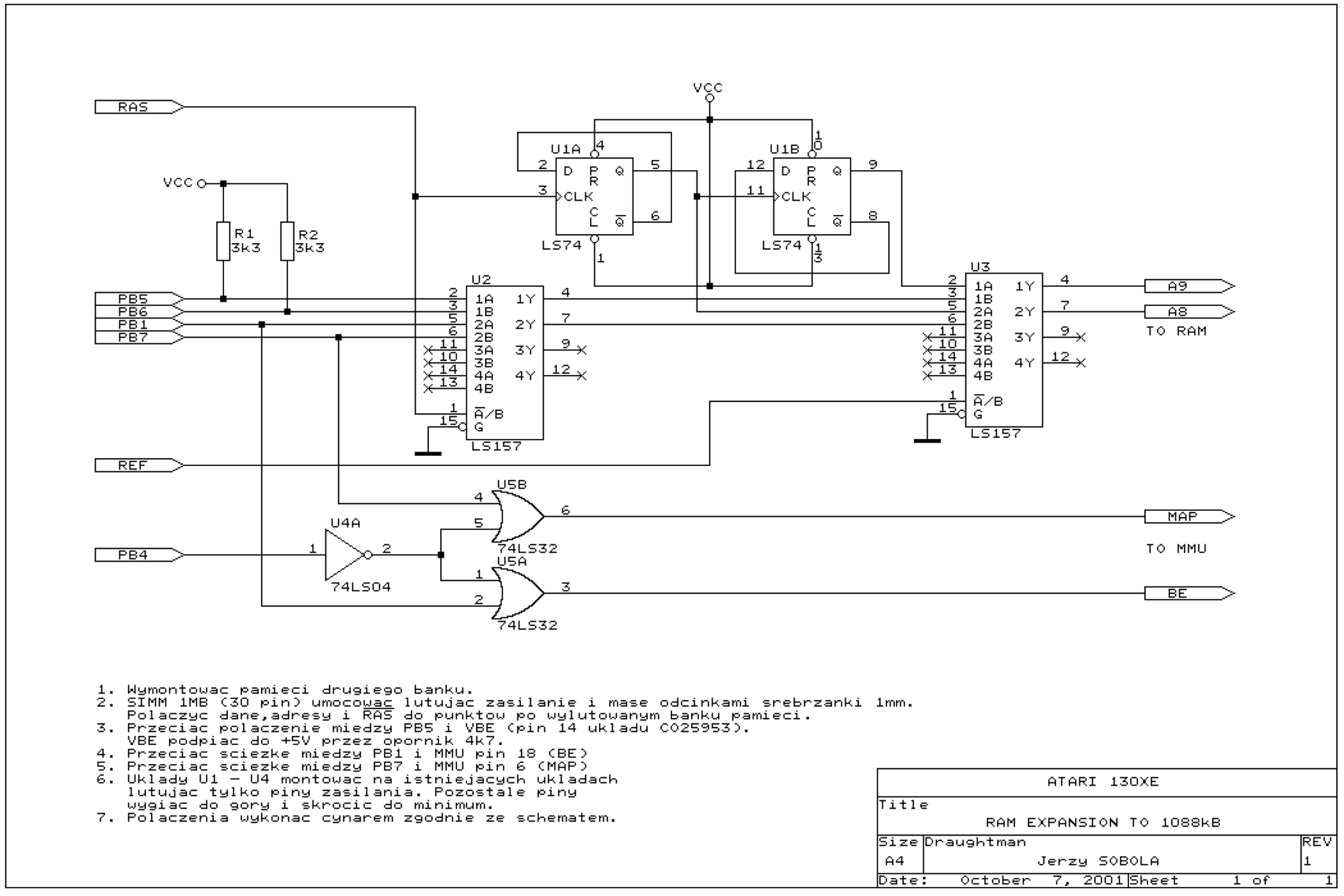

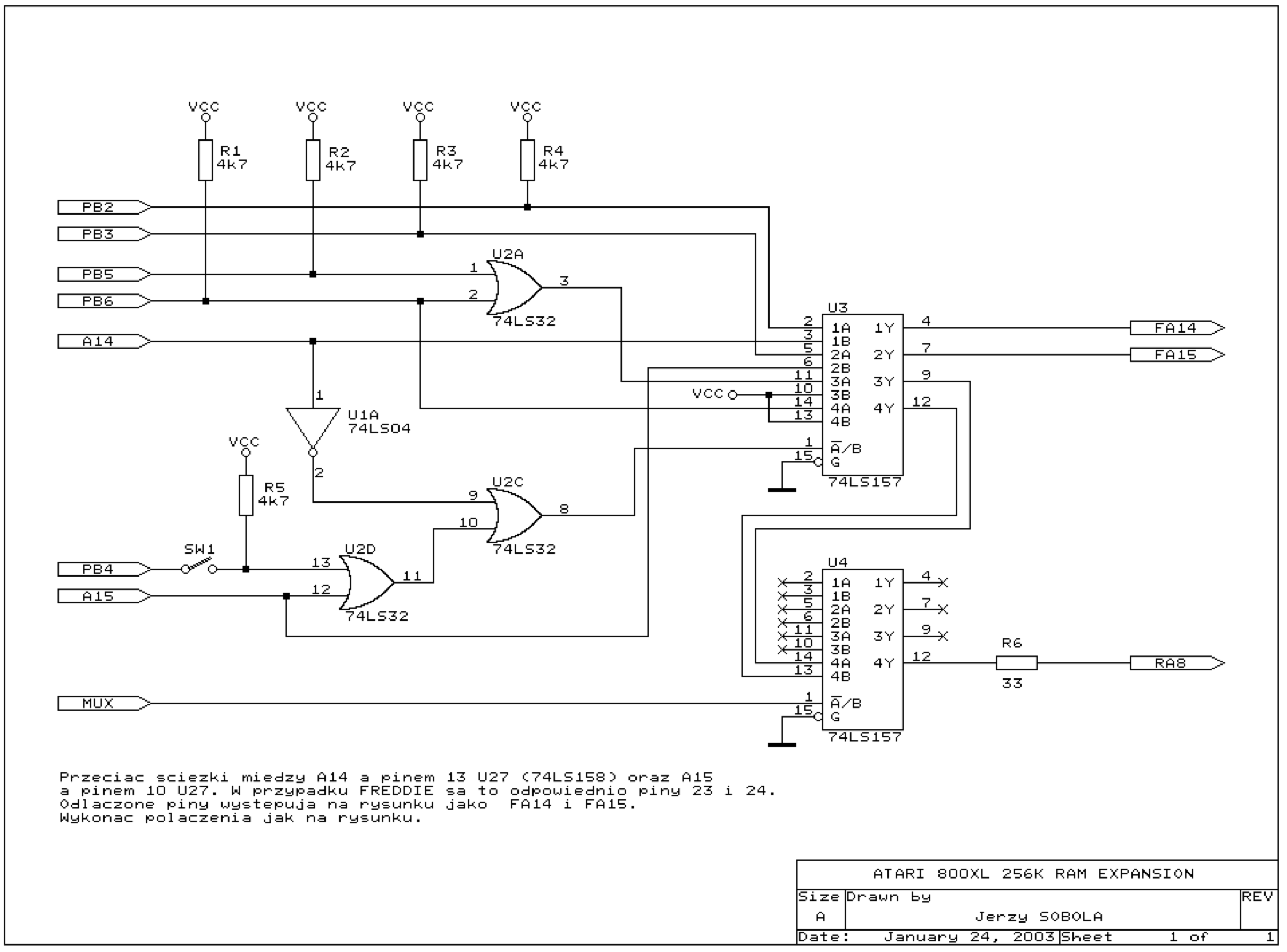

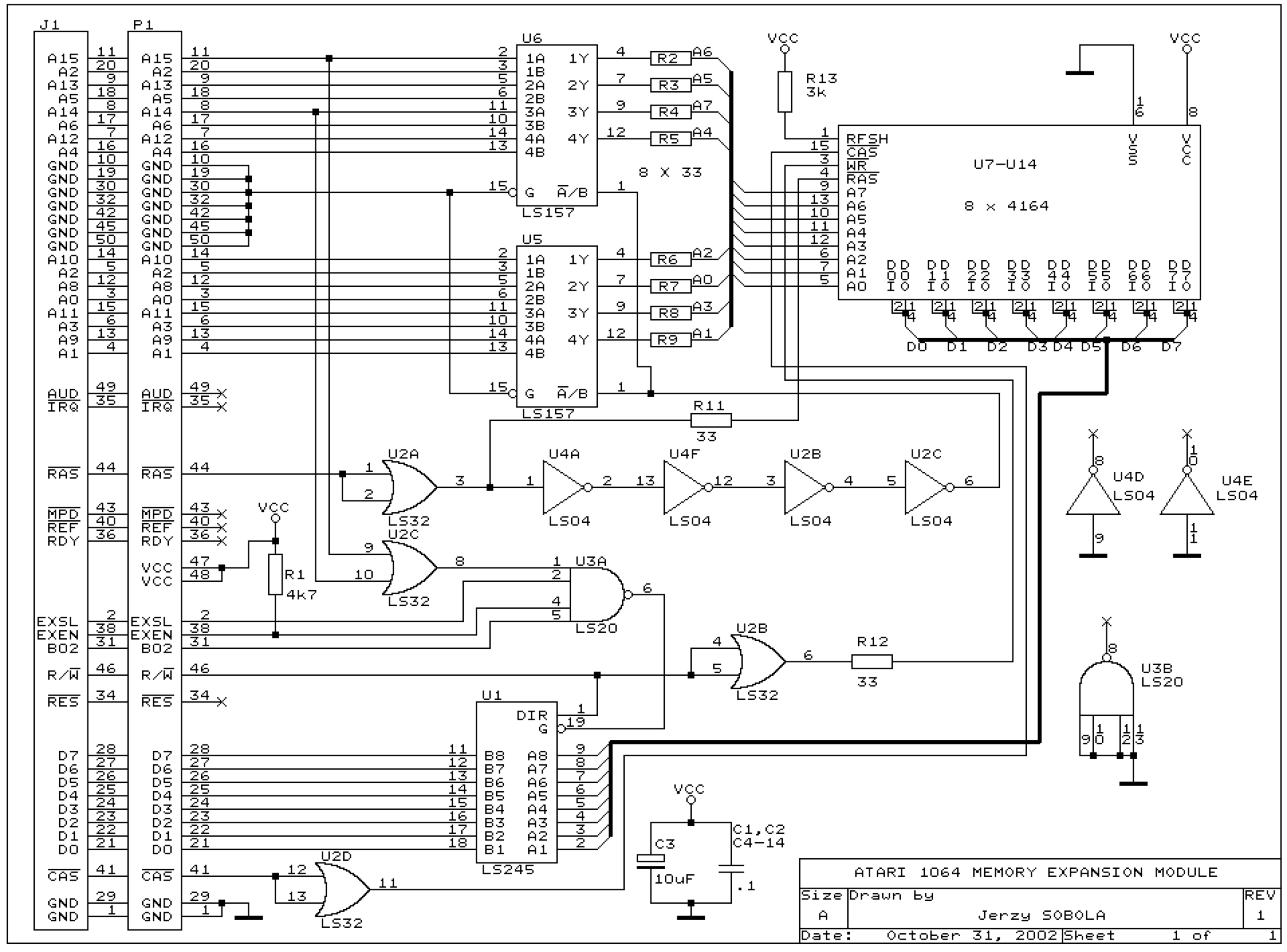

Cartes d'extension mémoire XL/XE — 7 planche(s)

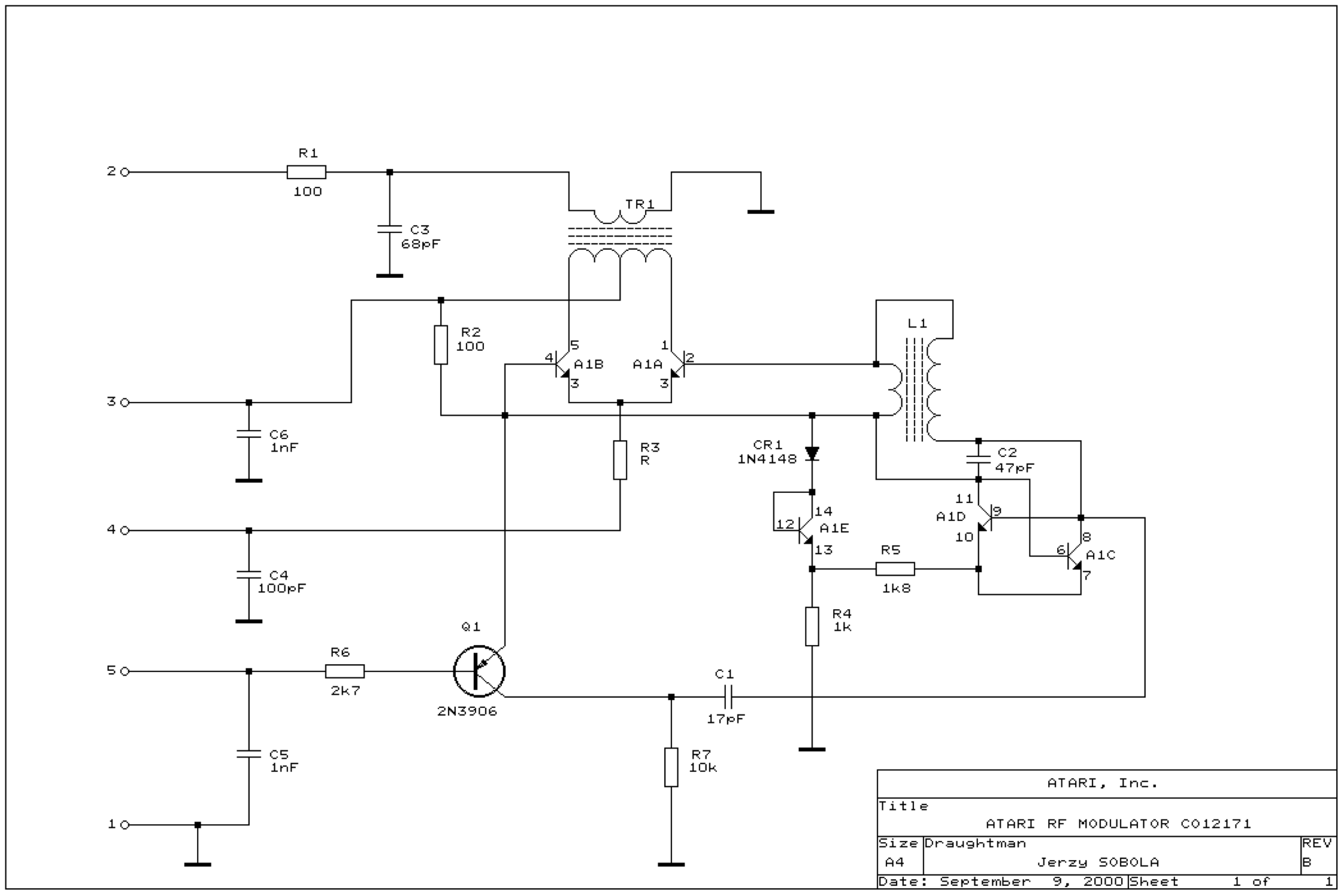

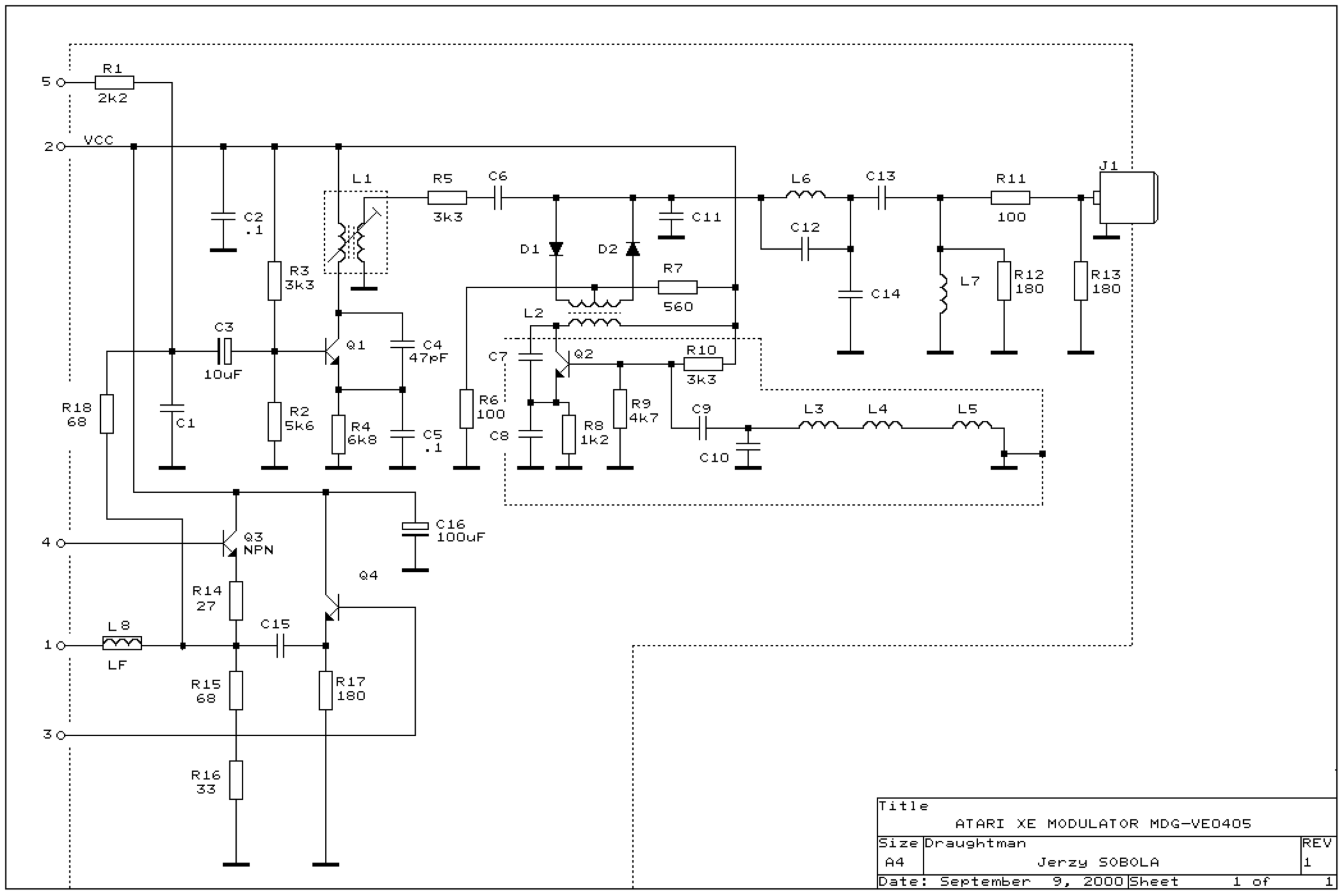

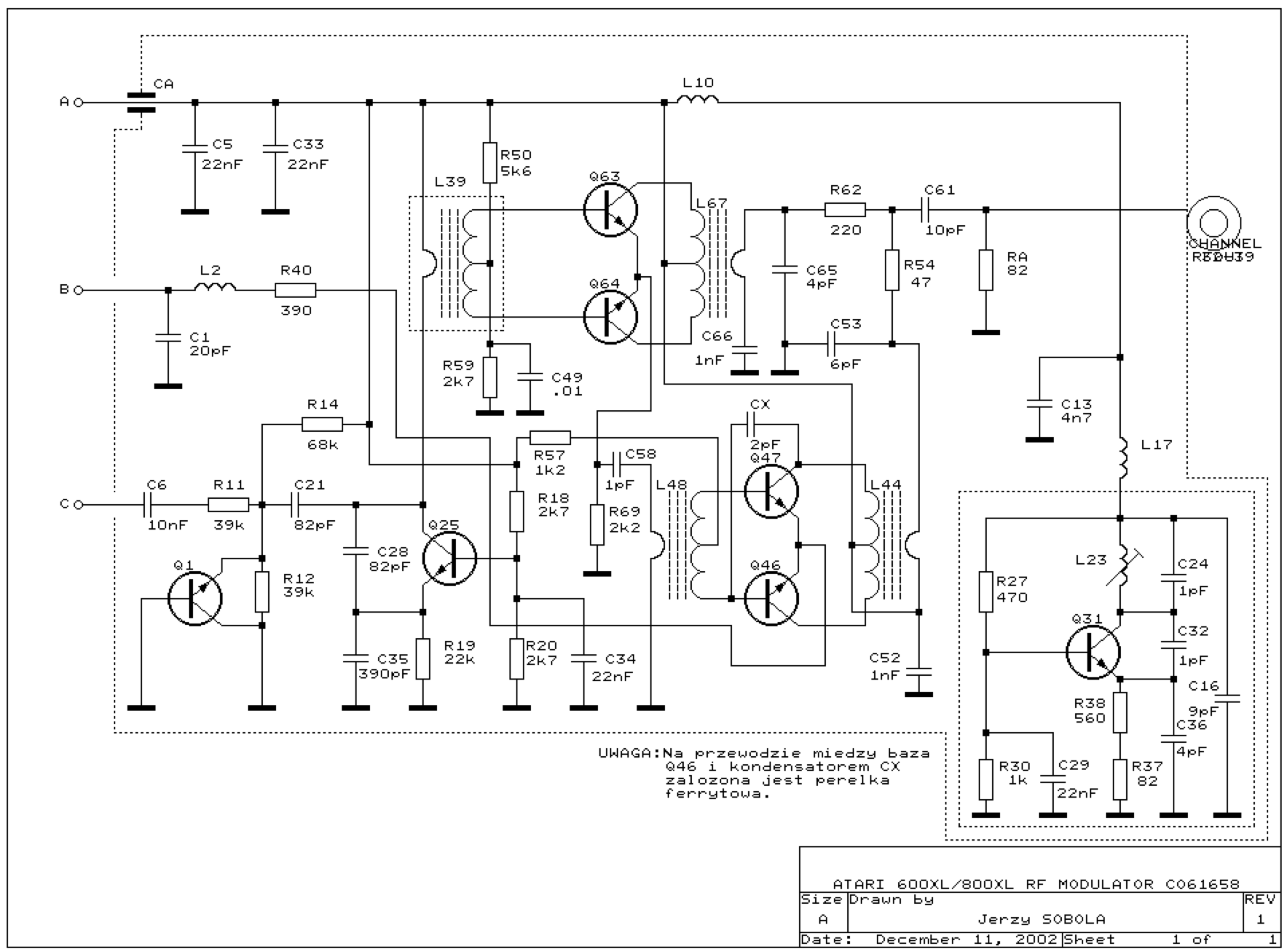

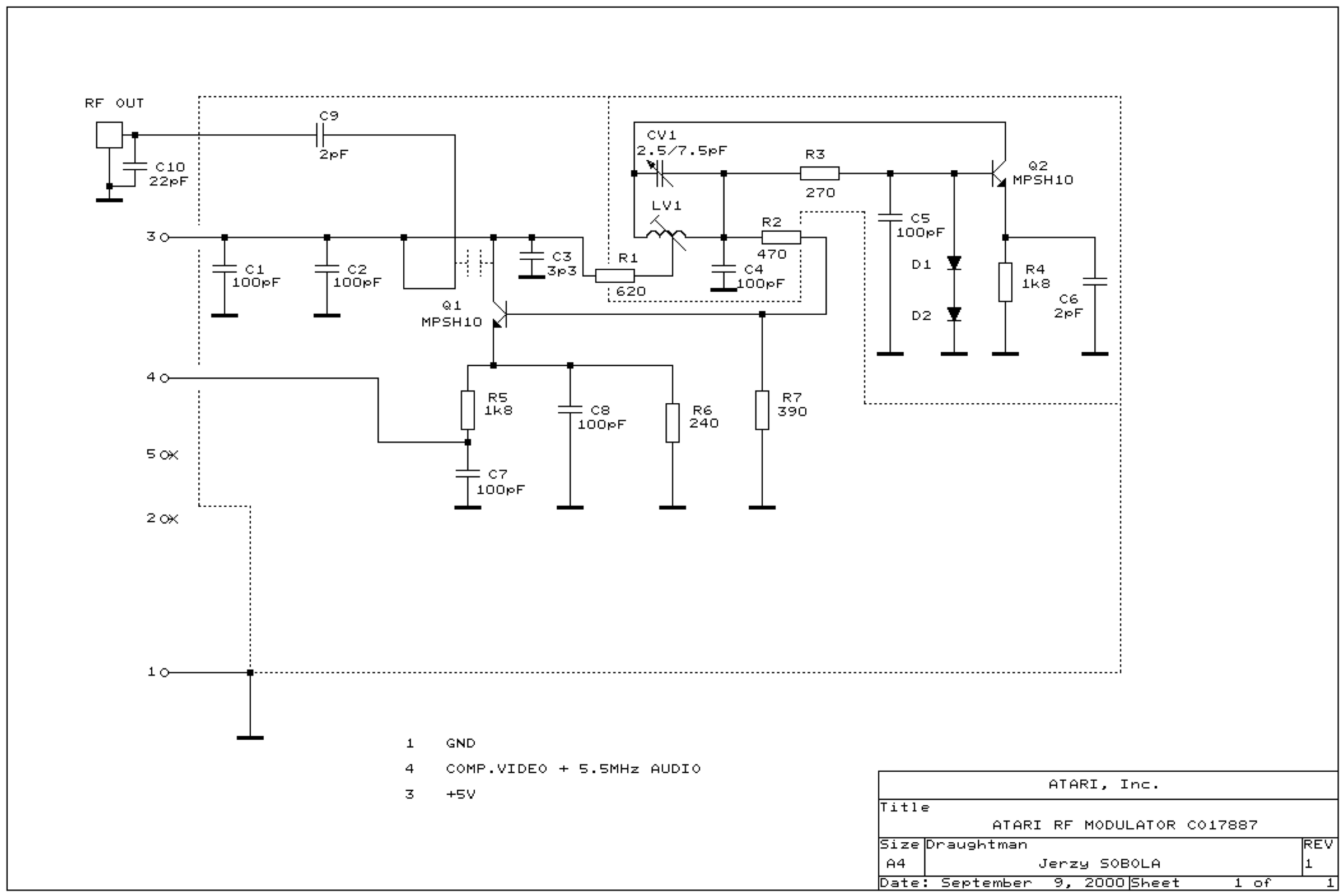

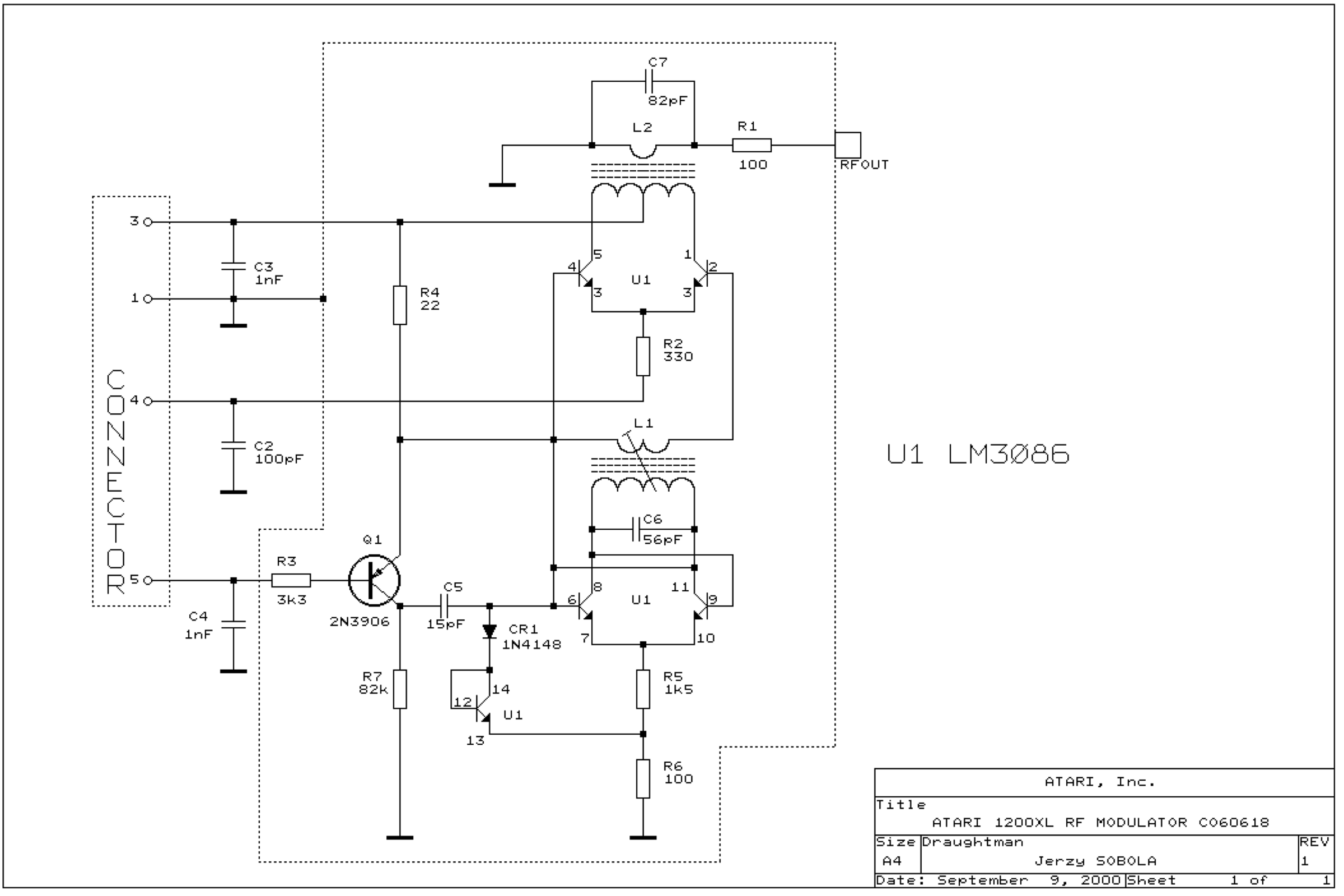

Modulateurs — 6 planche(s)

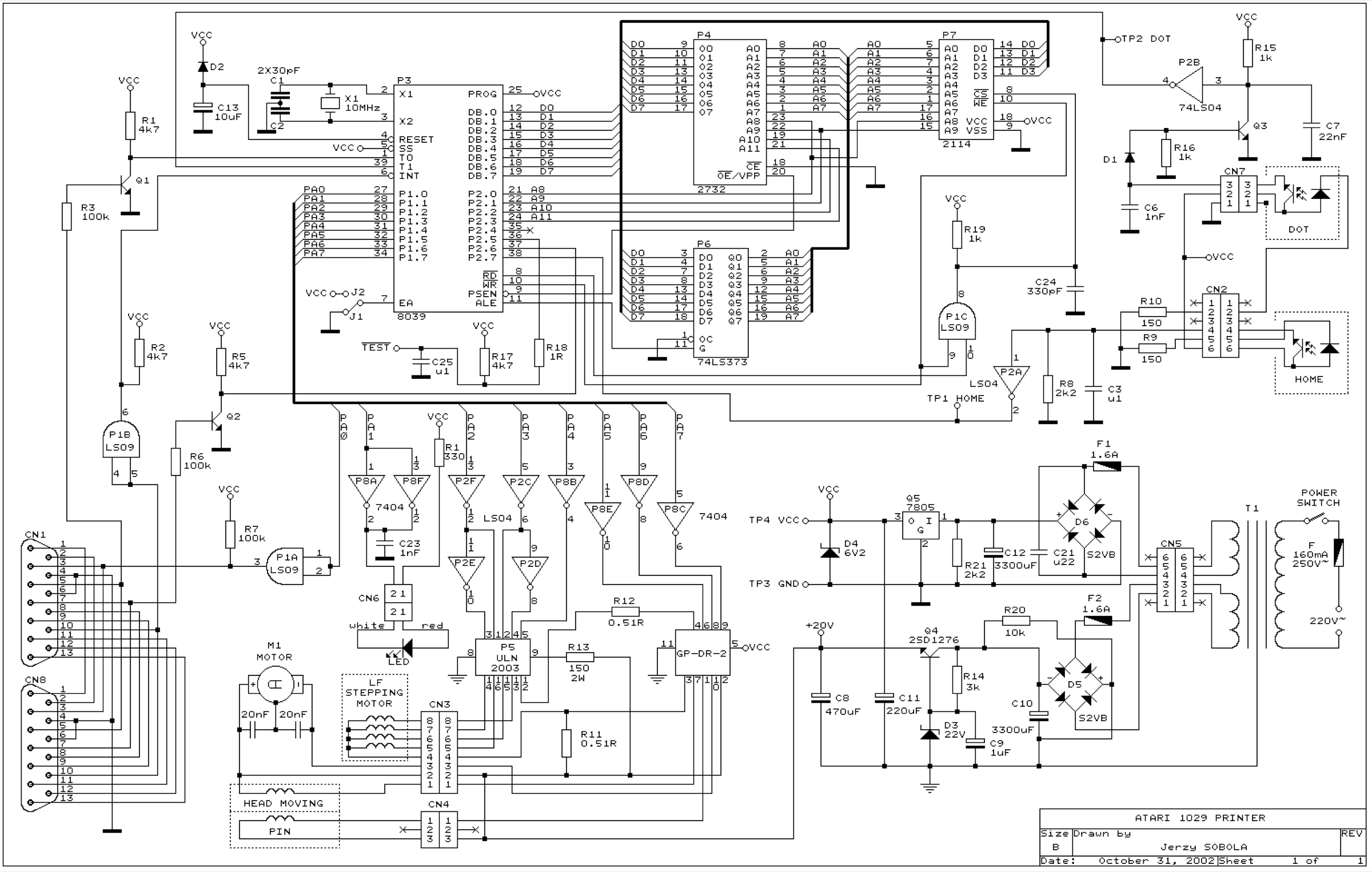

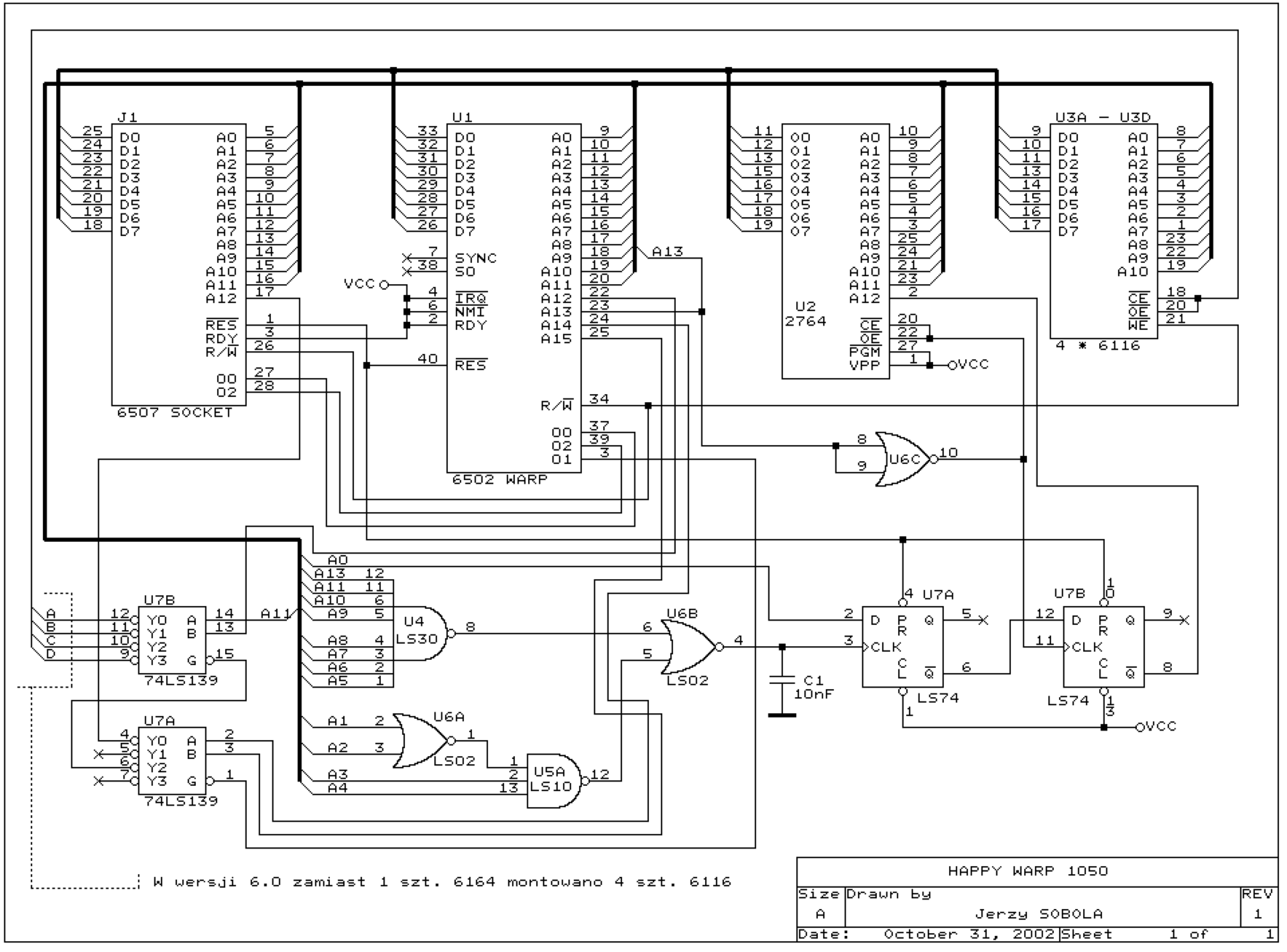

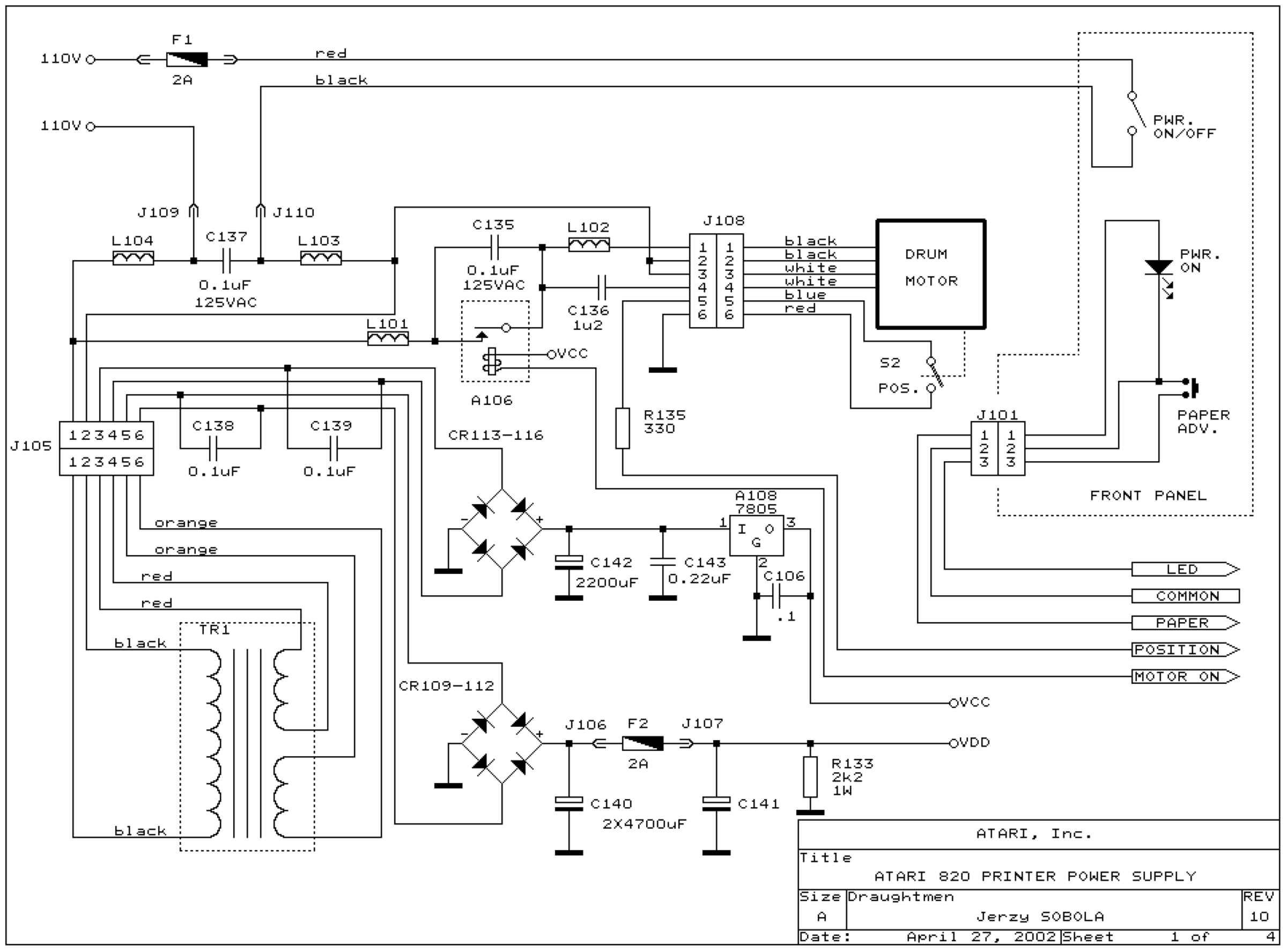

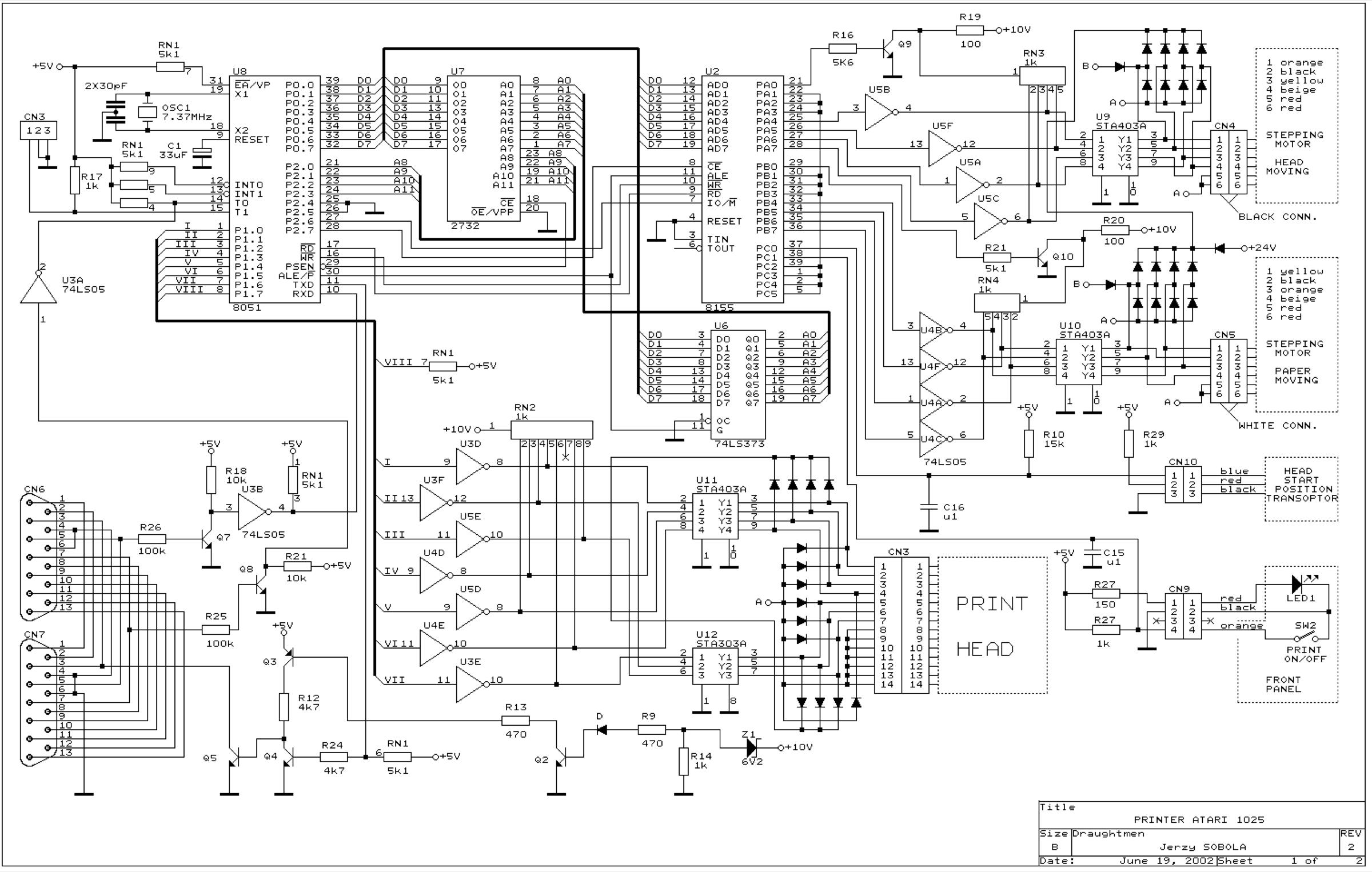

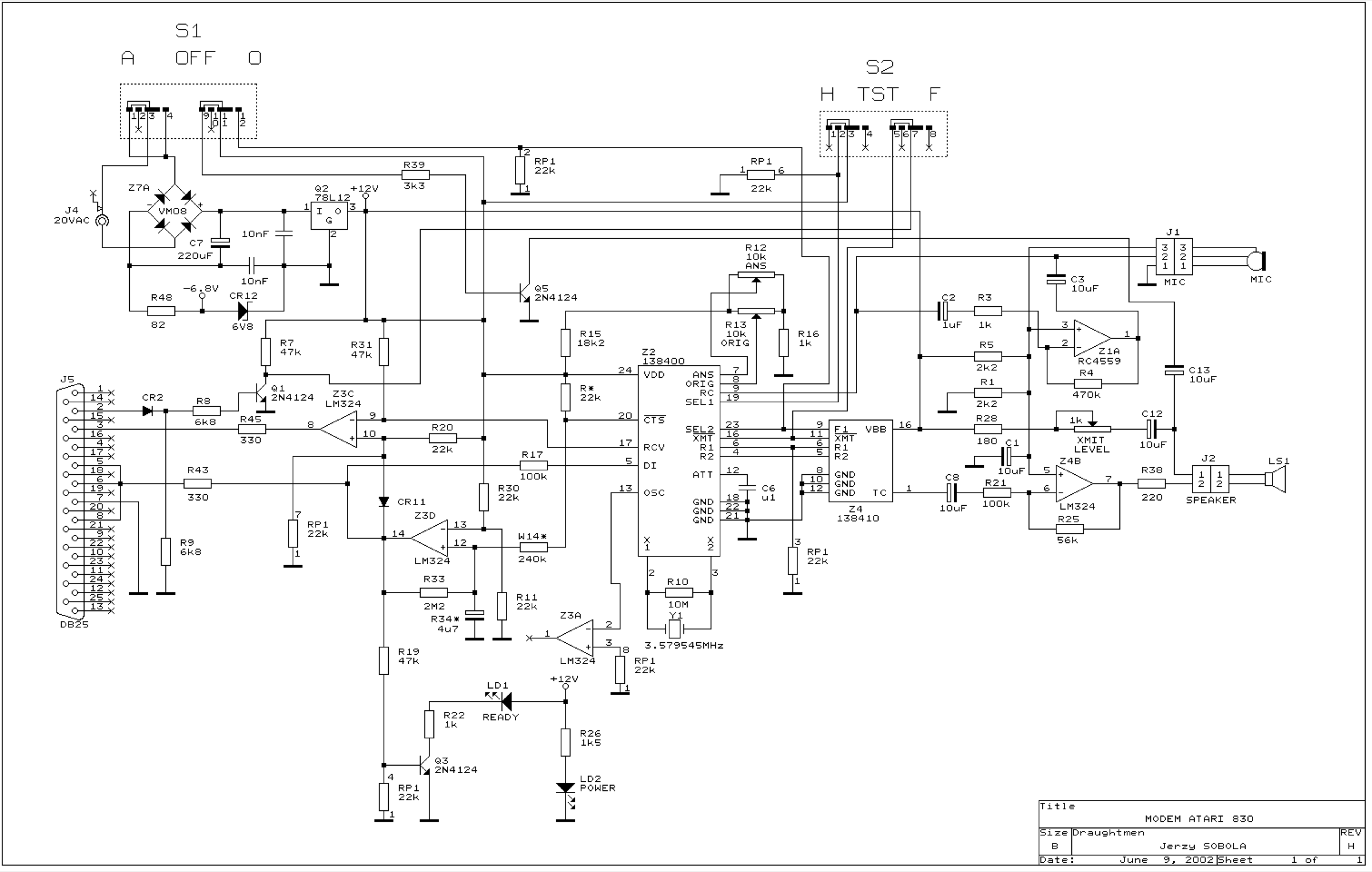

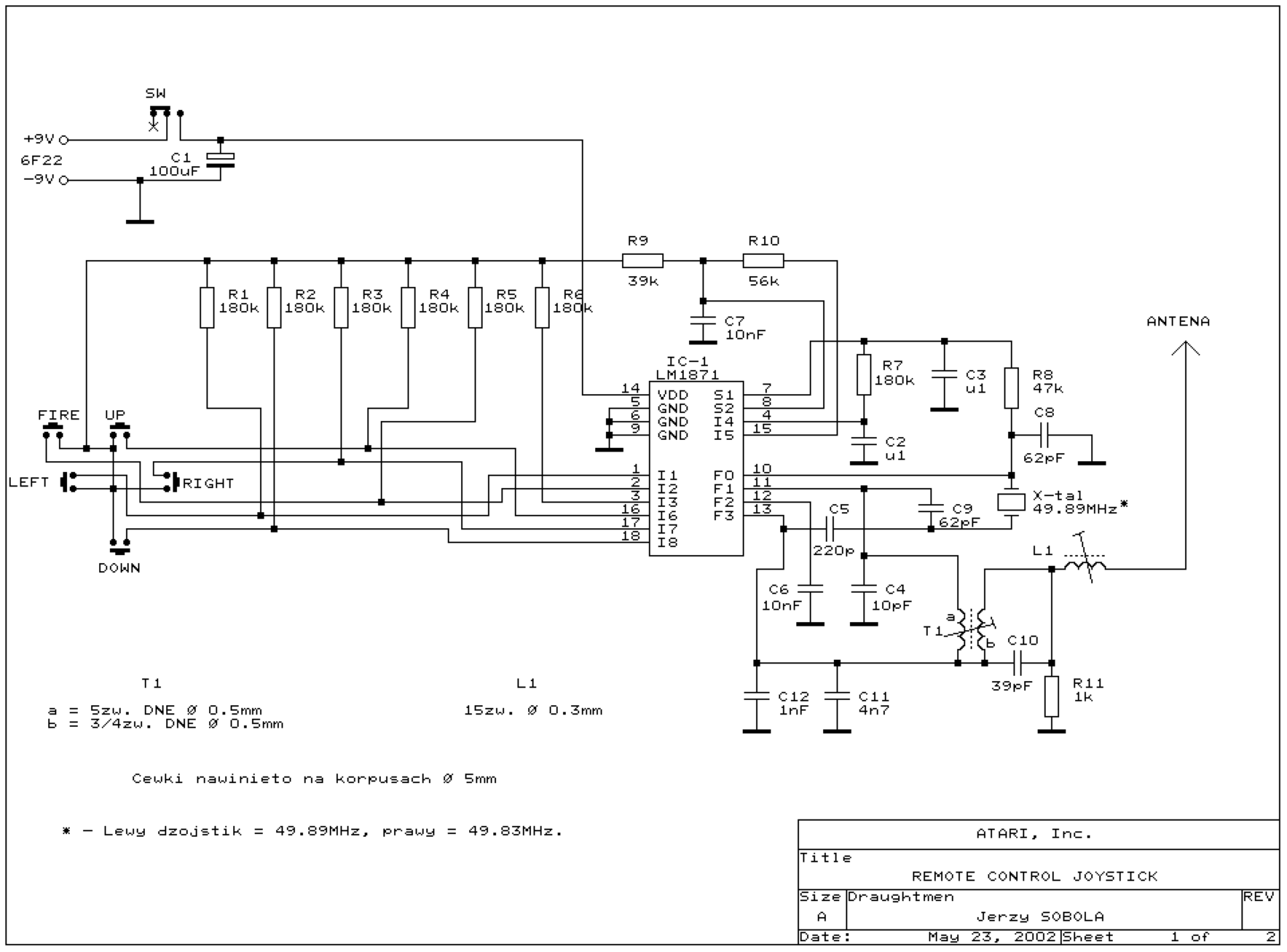

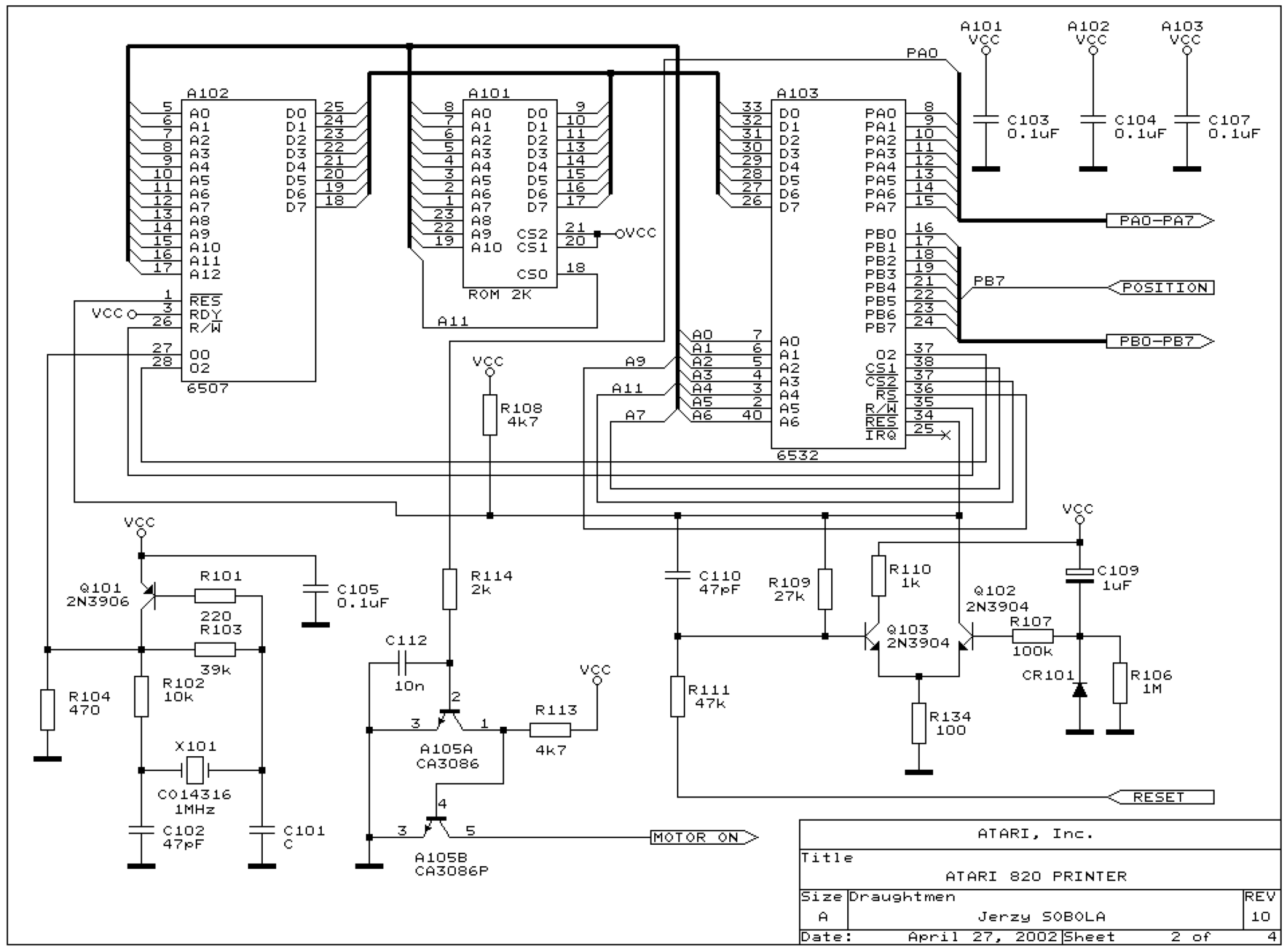

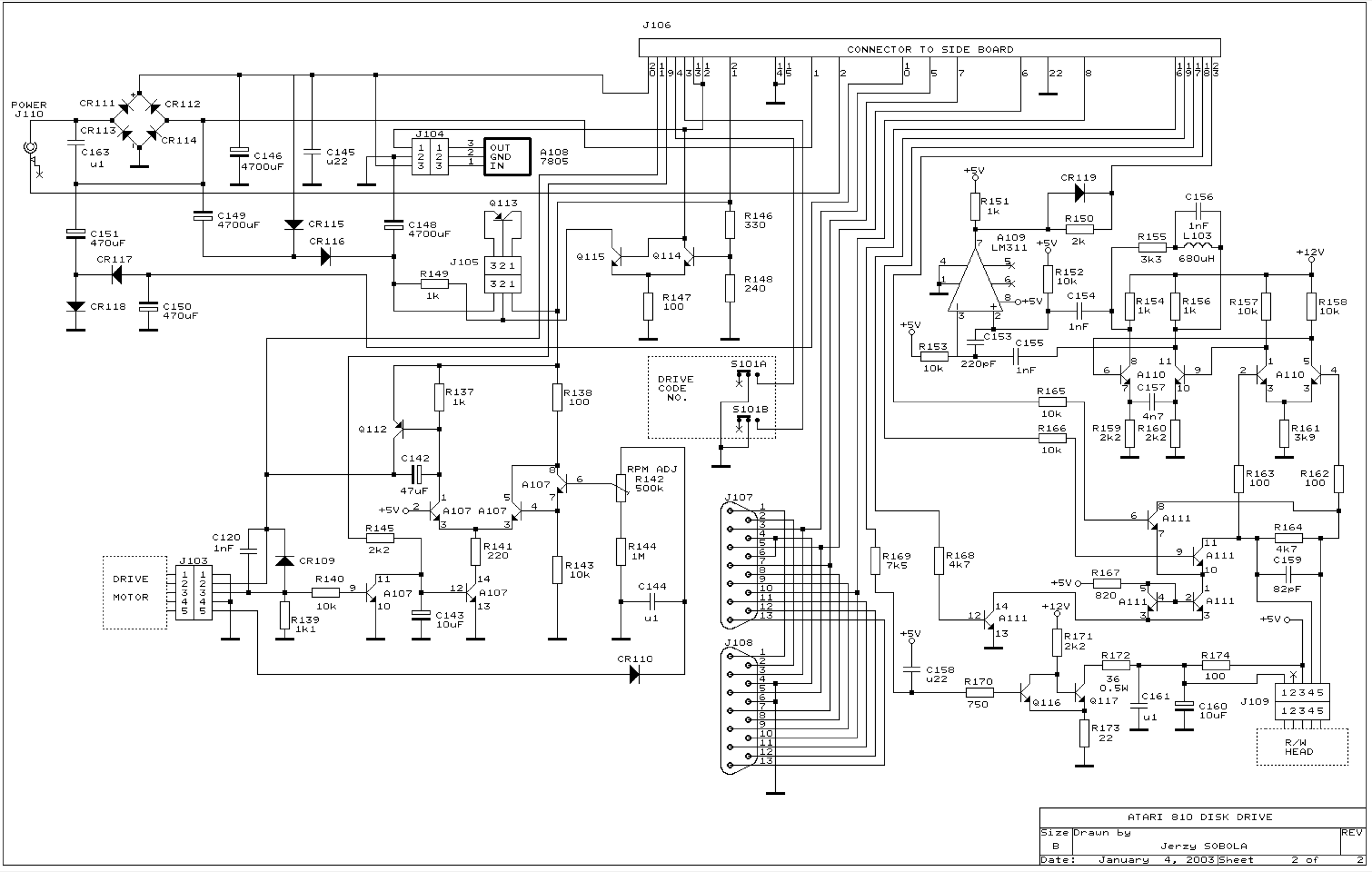

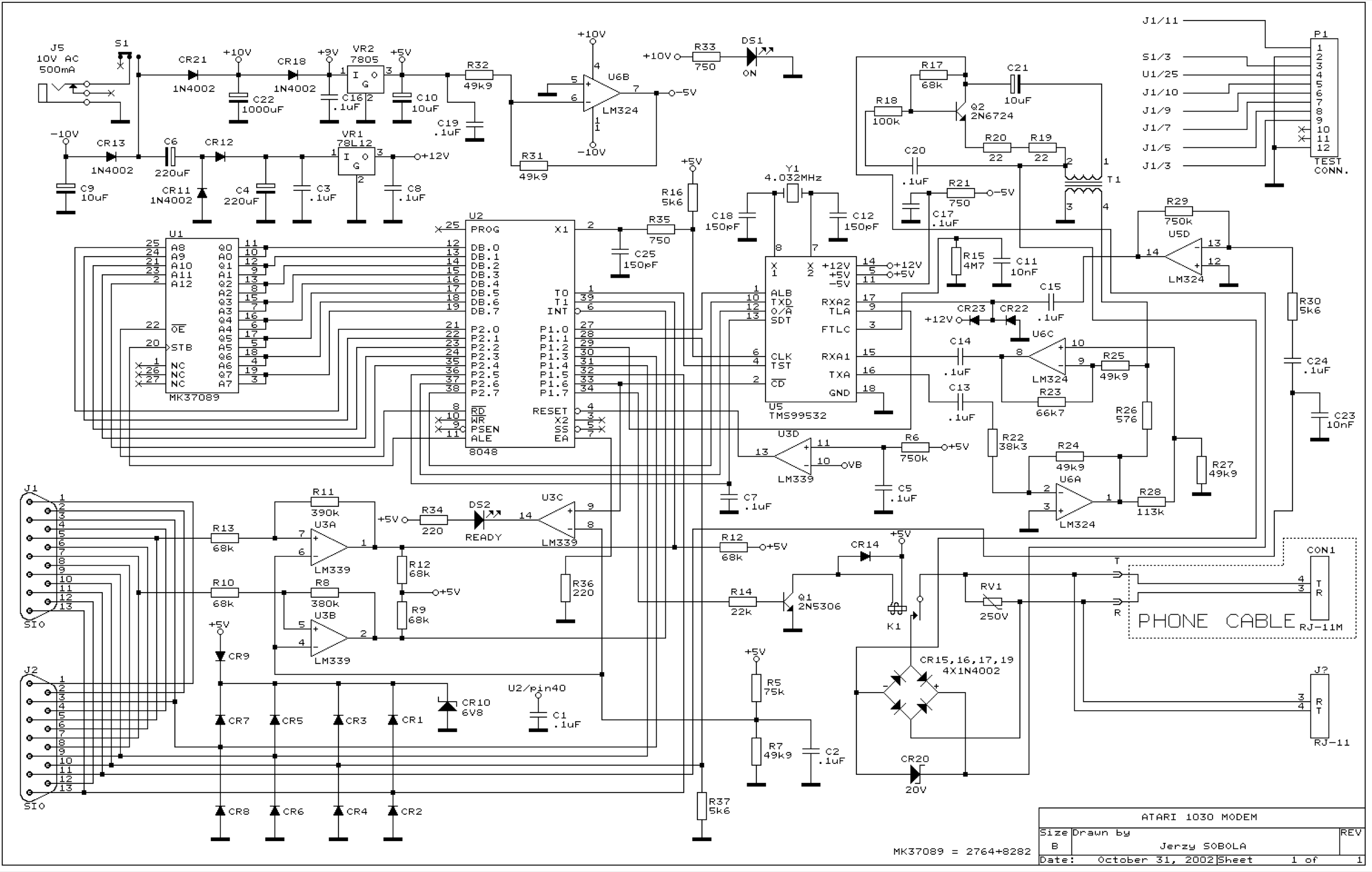

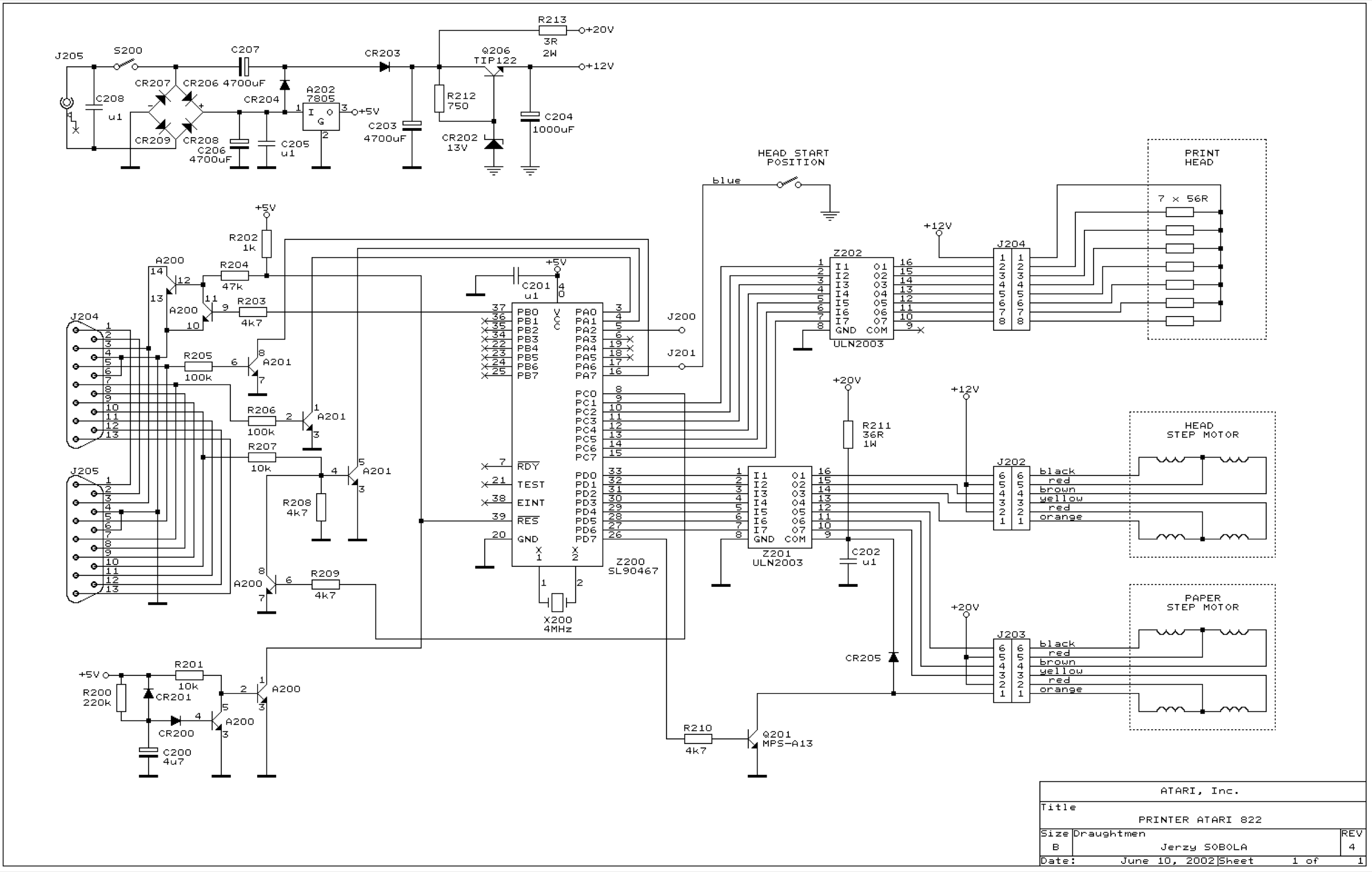

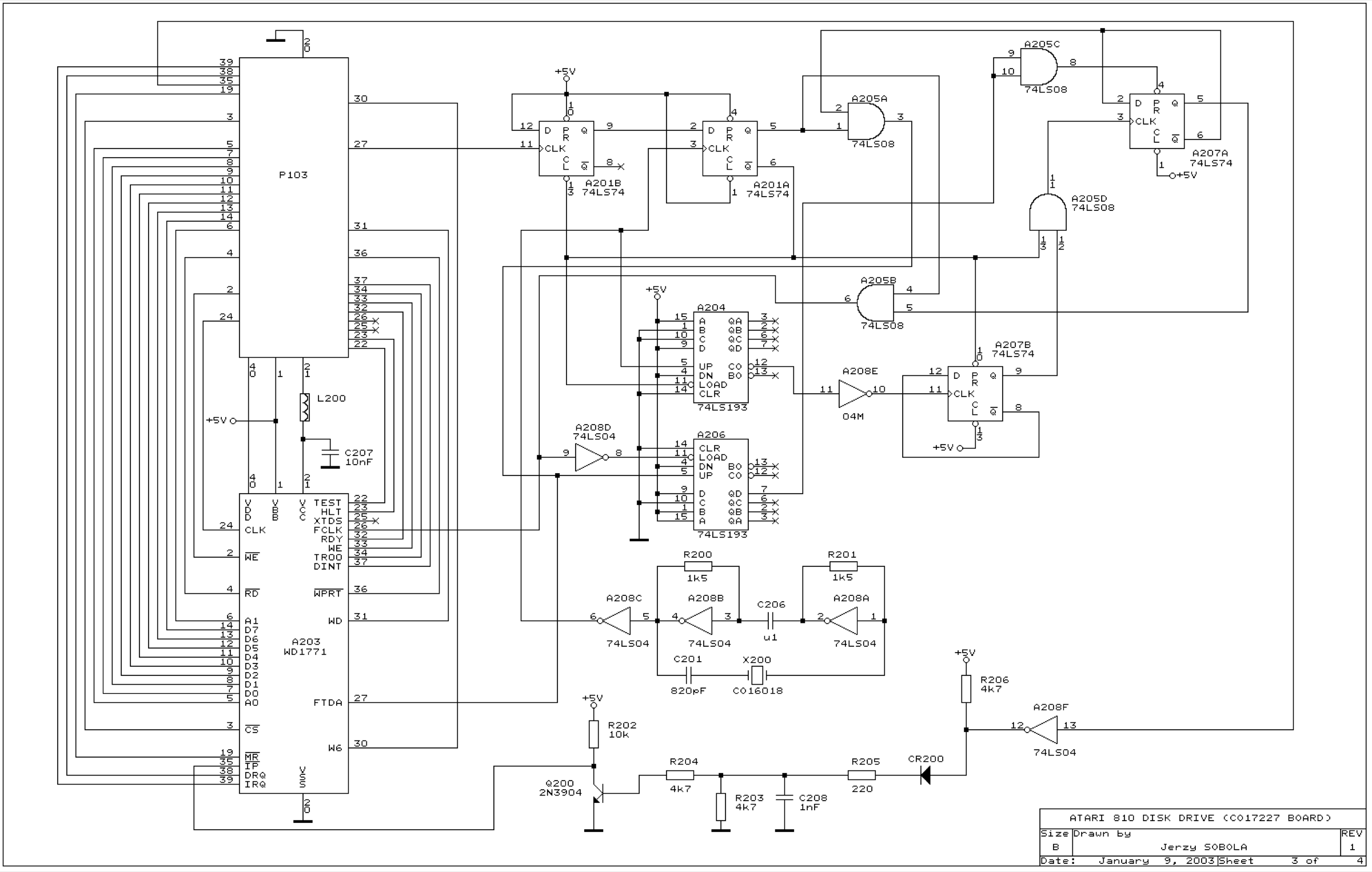

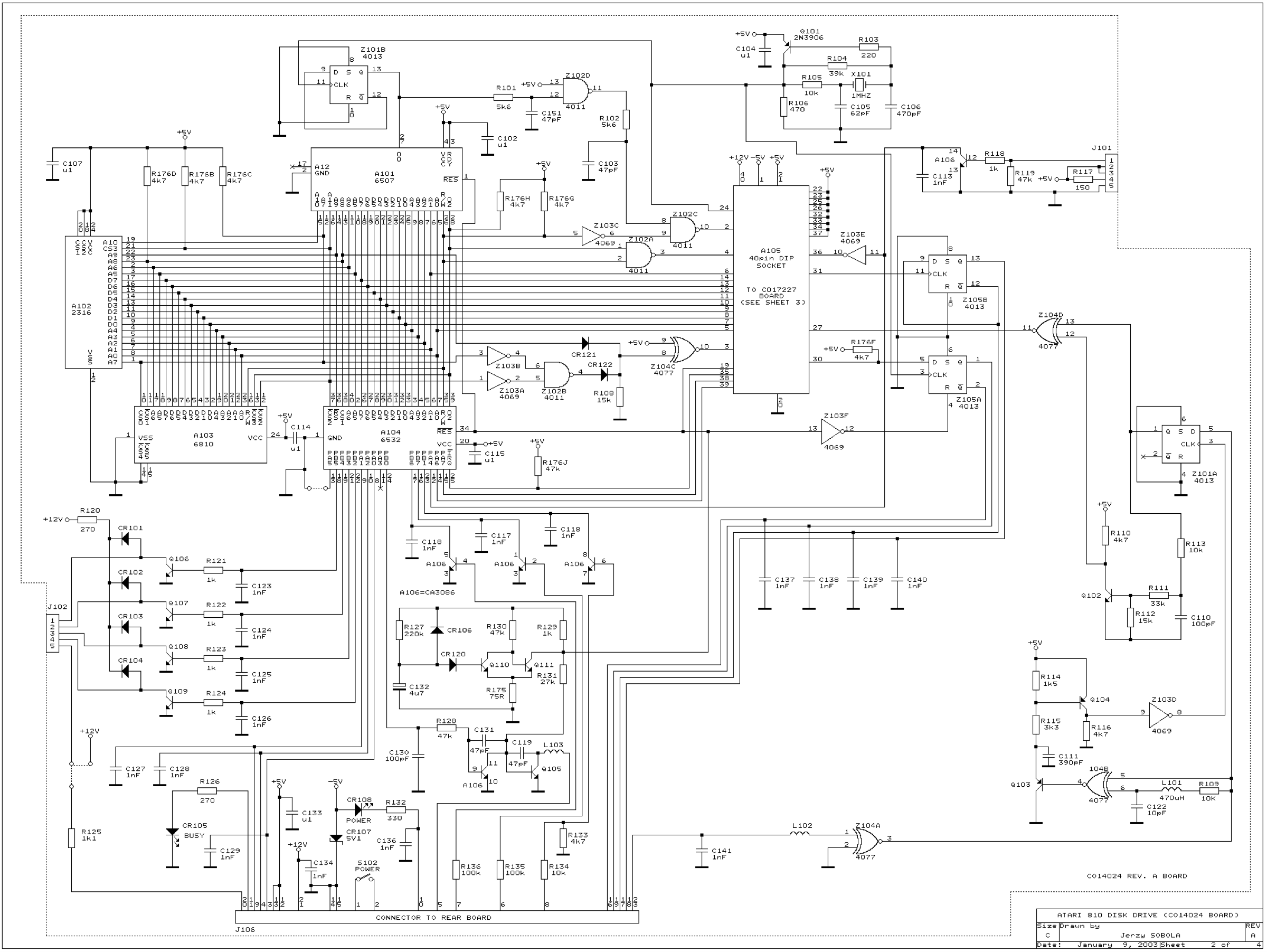

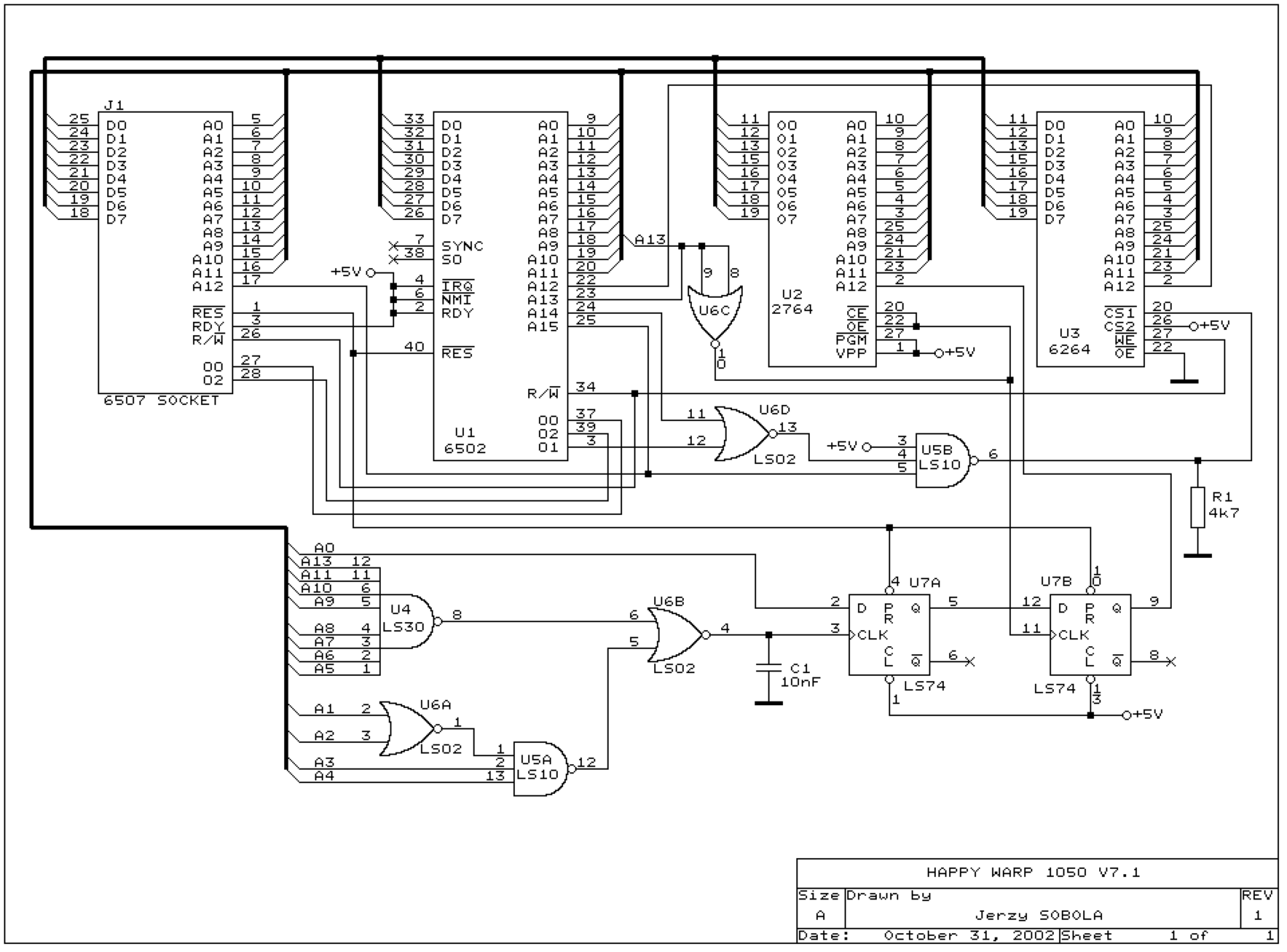

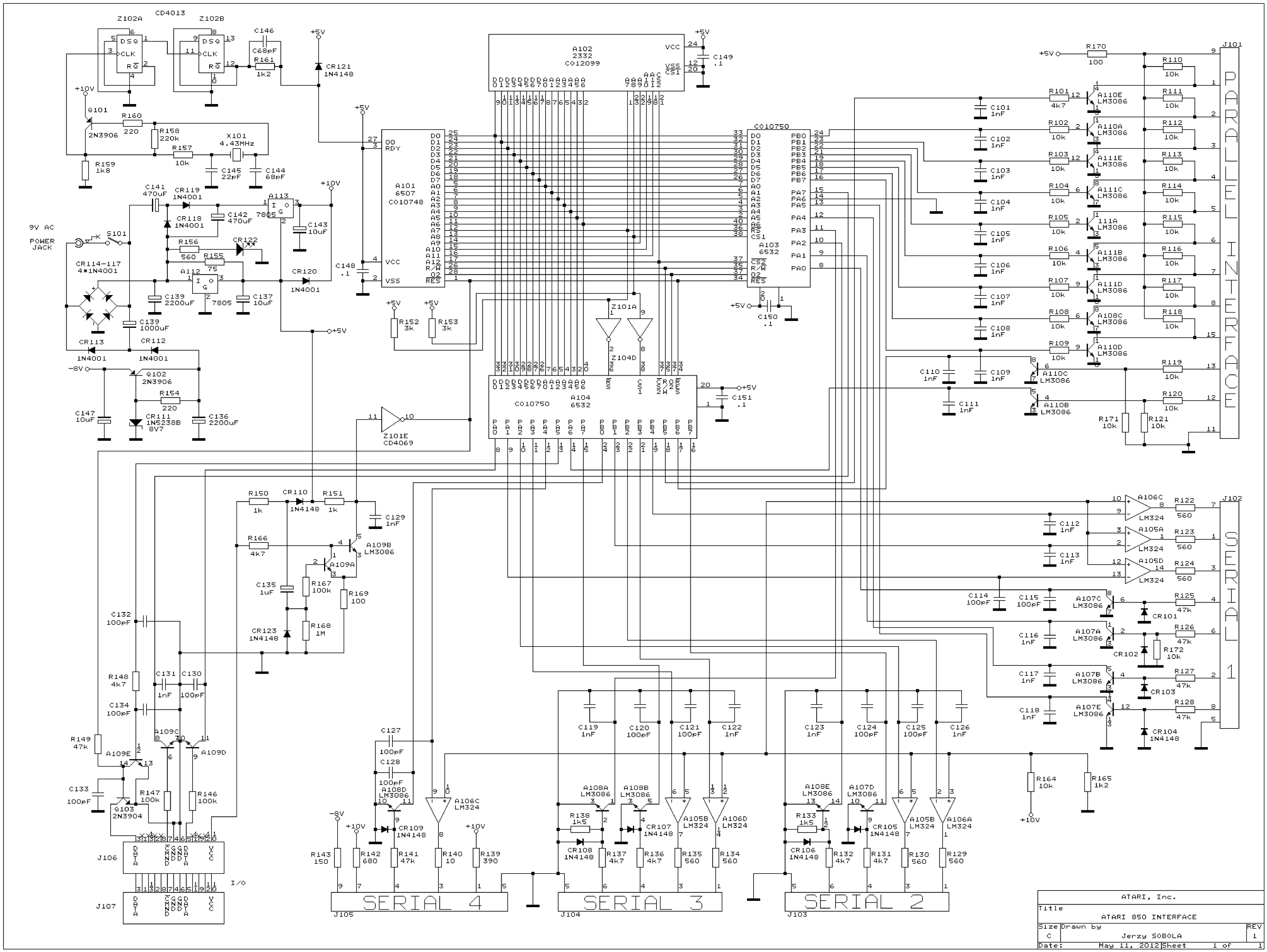

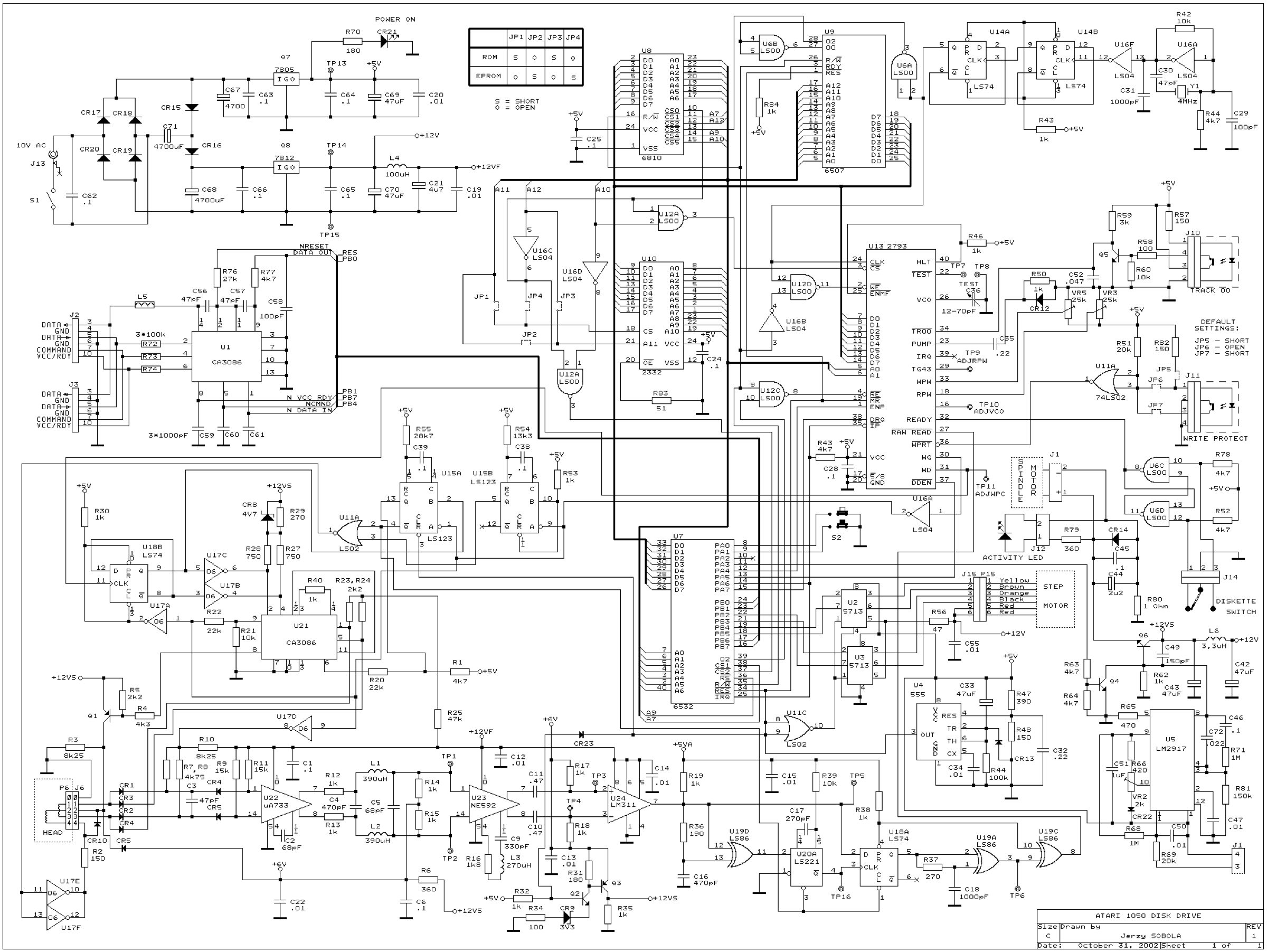

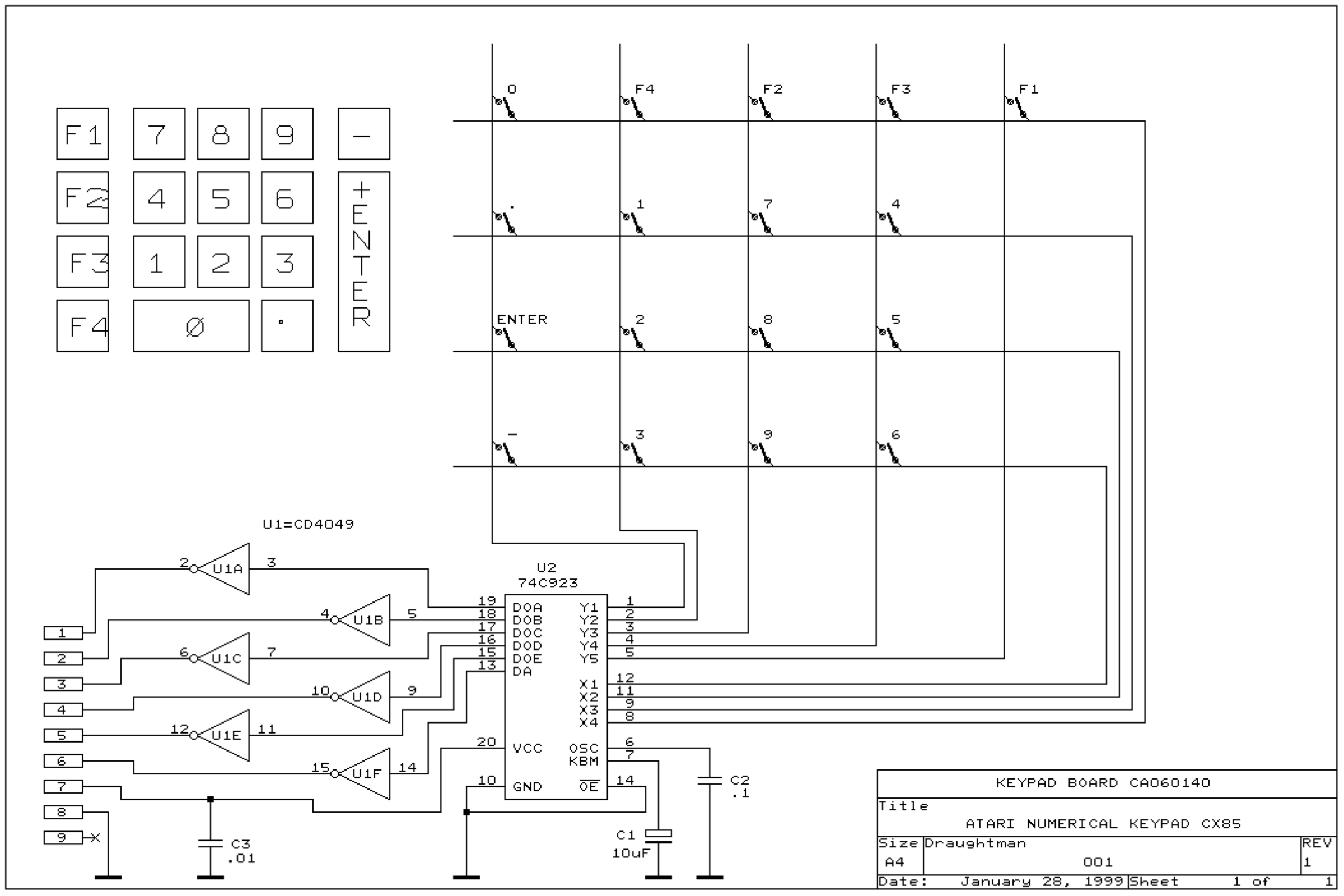

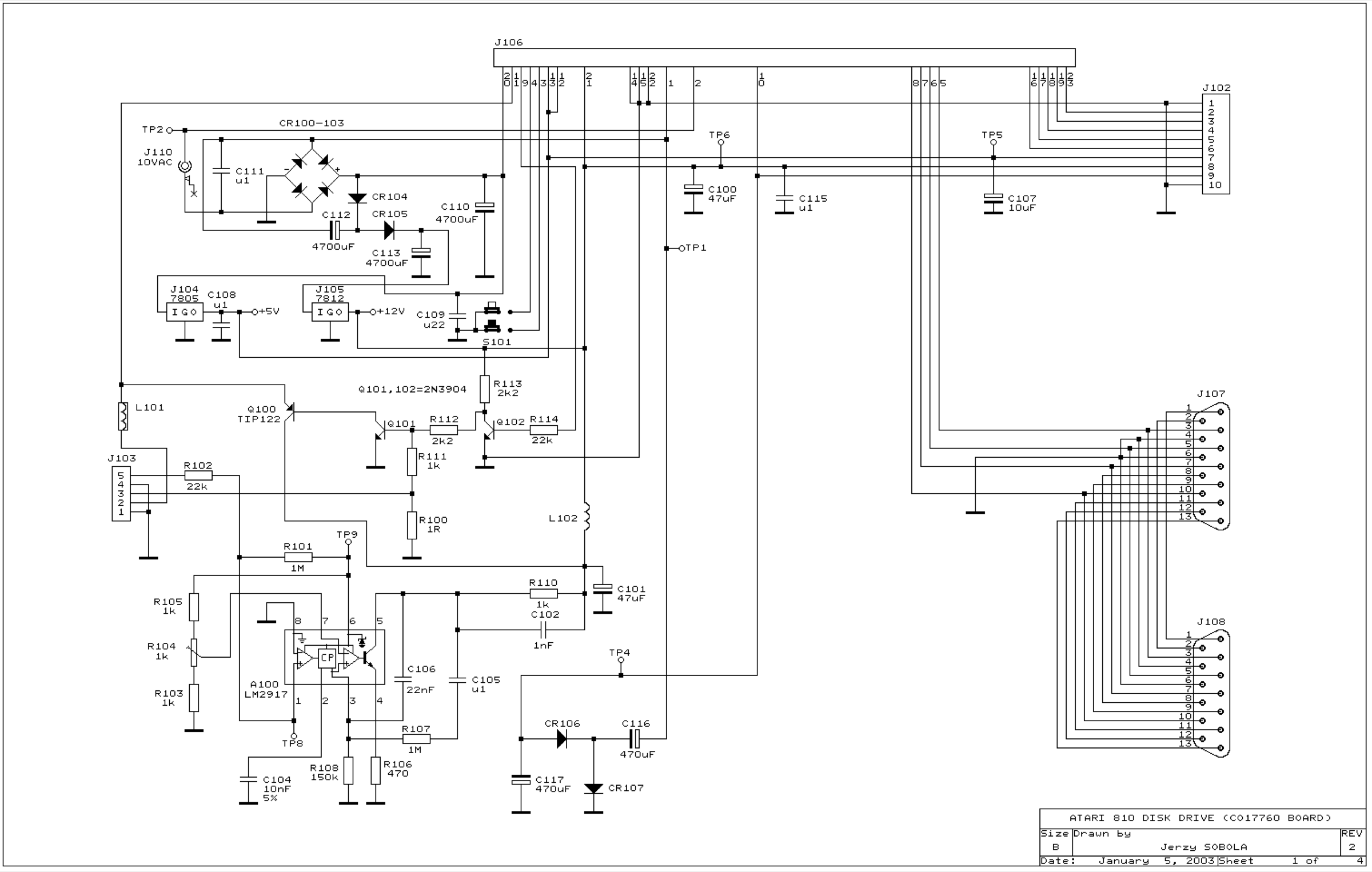

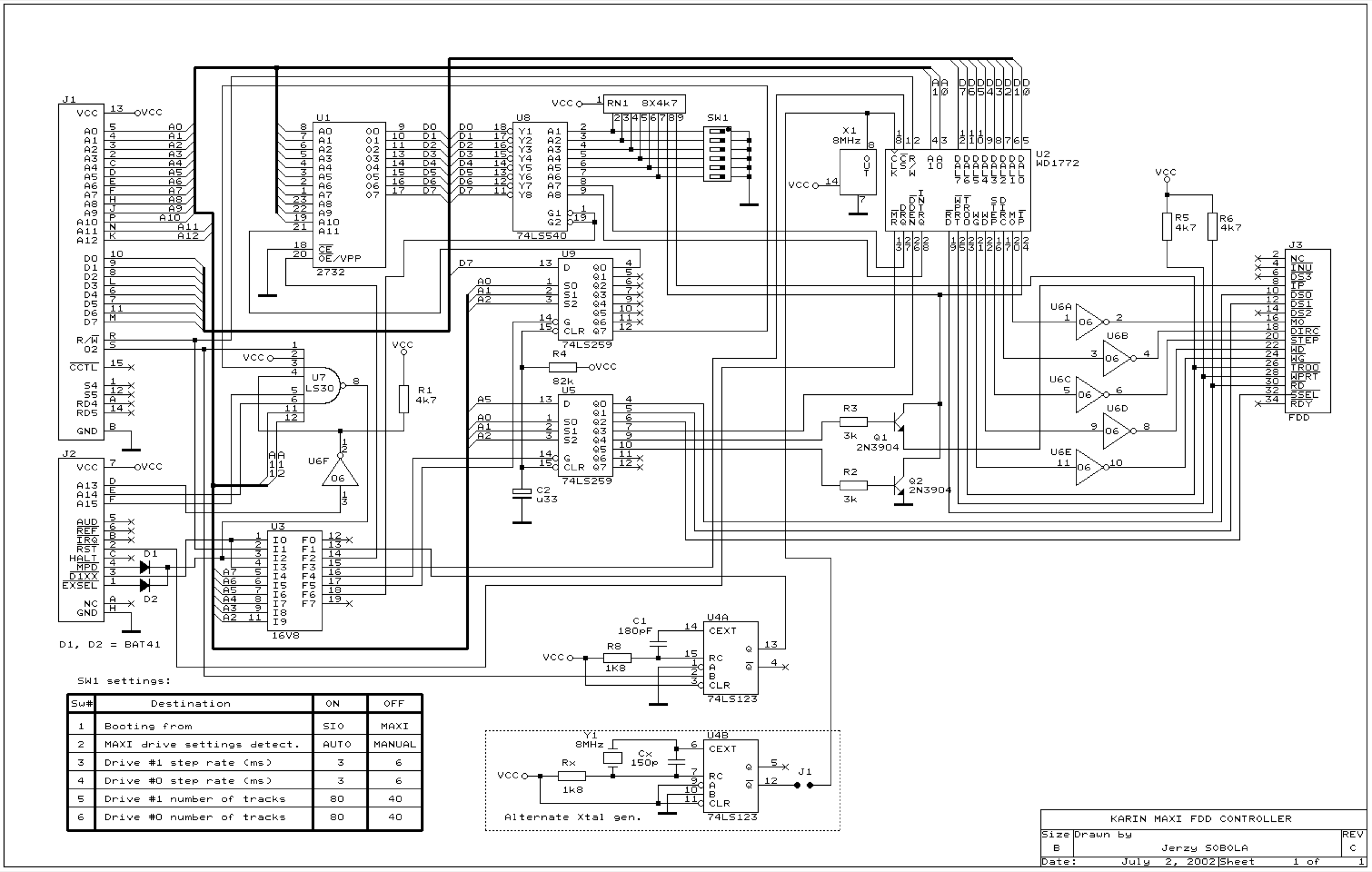

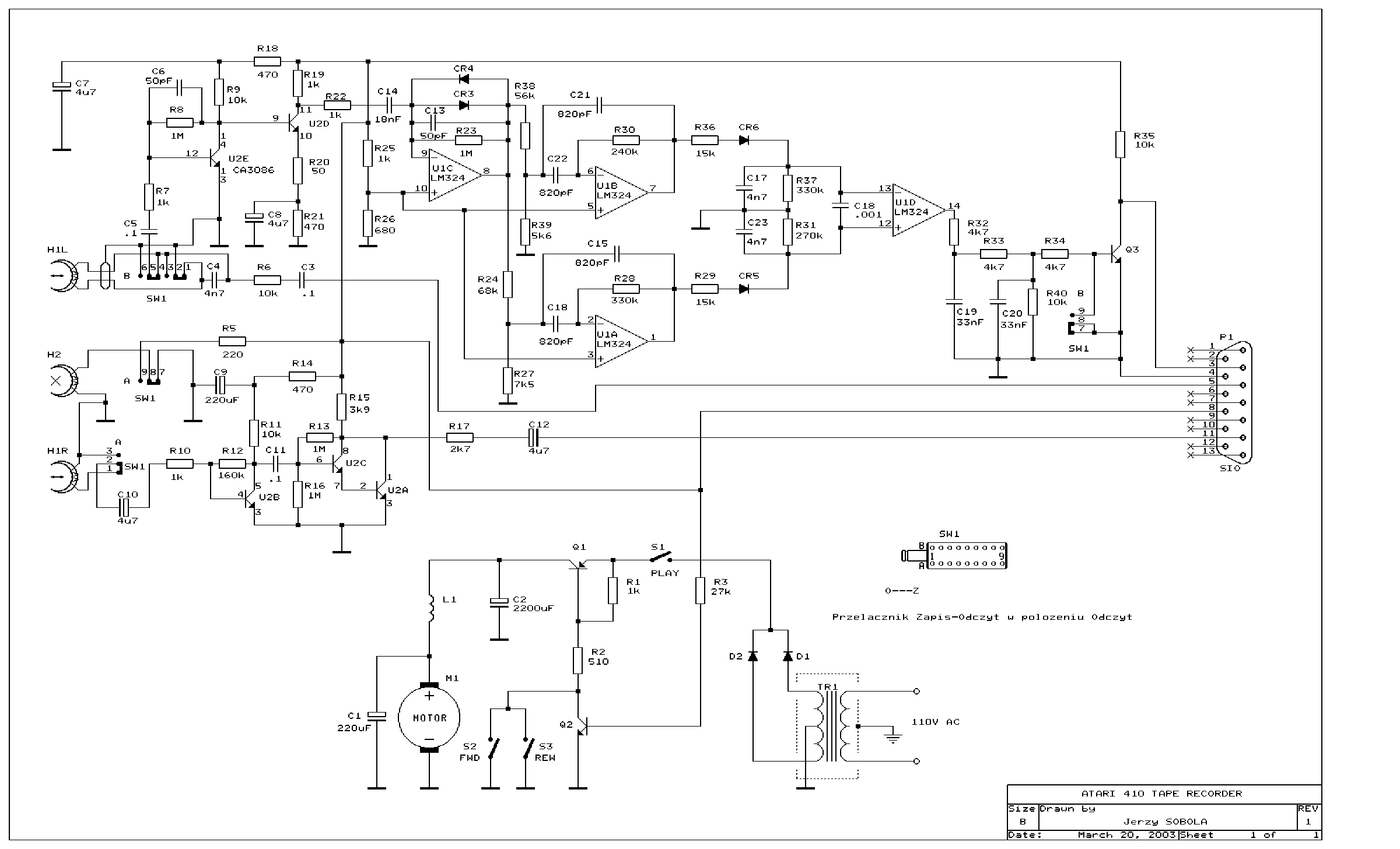

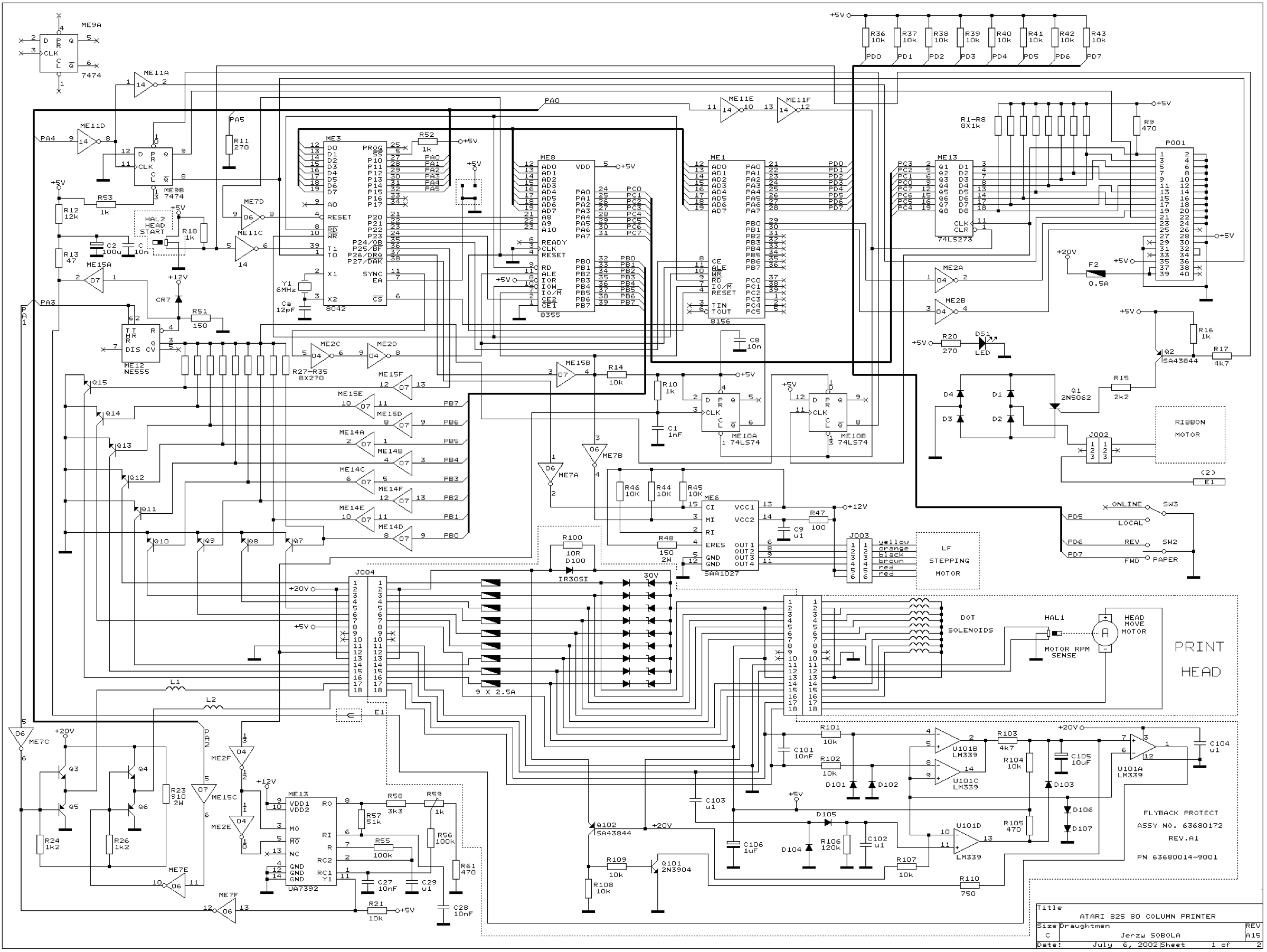

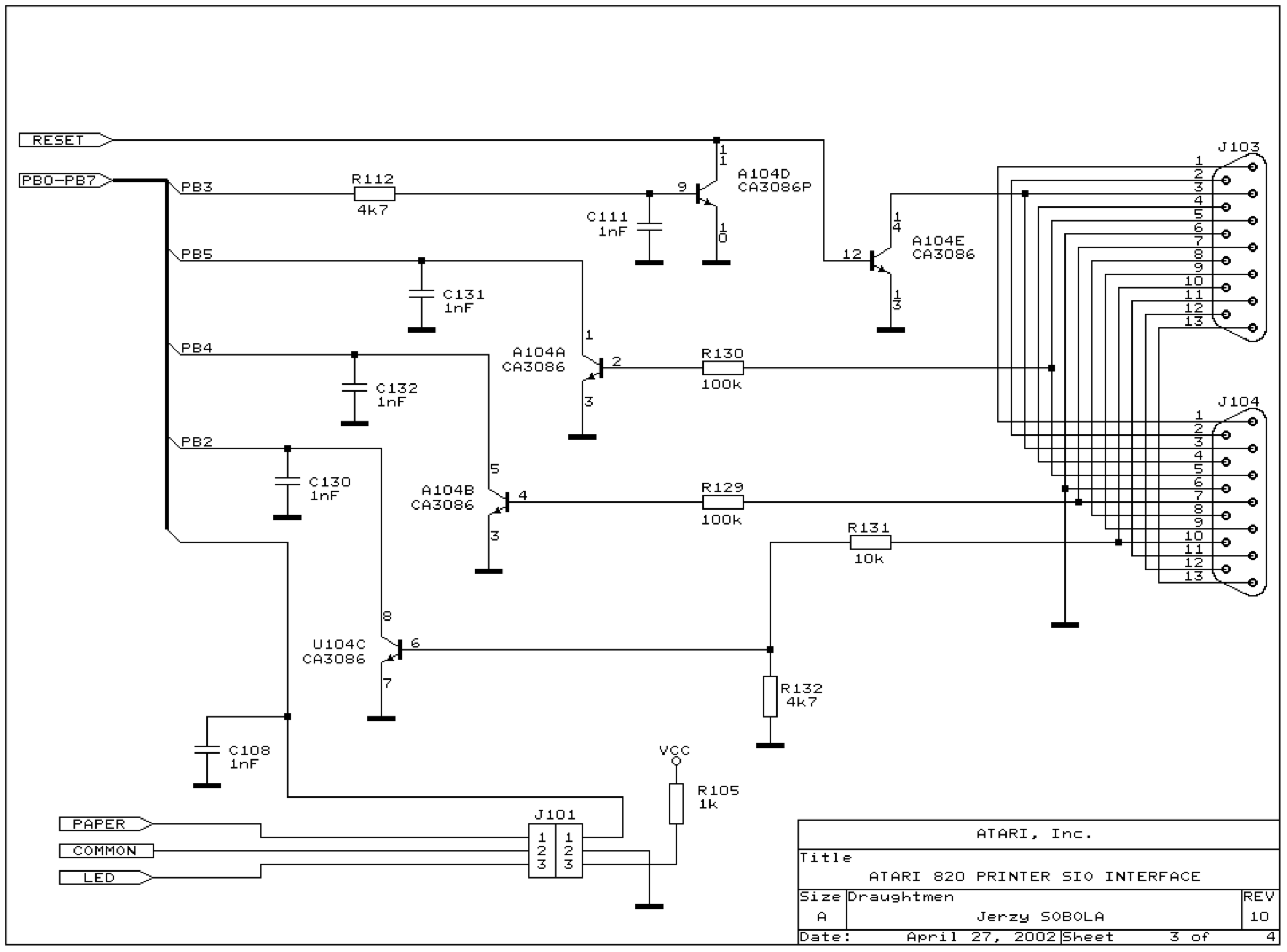

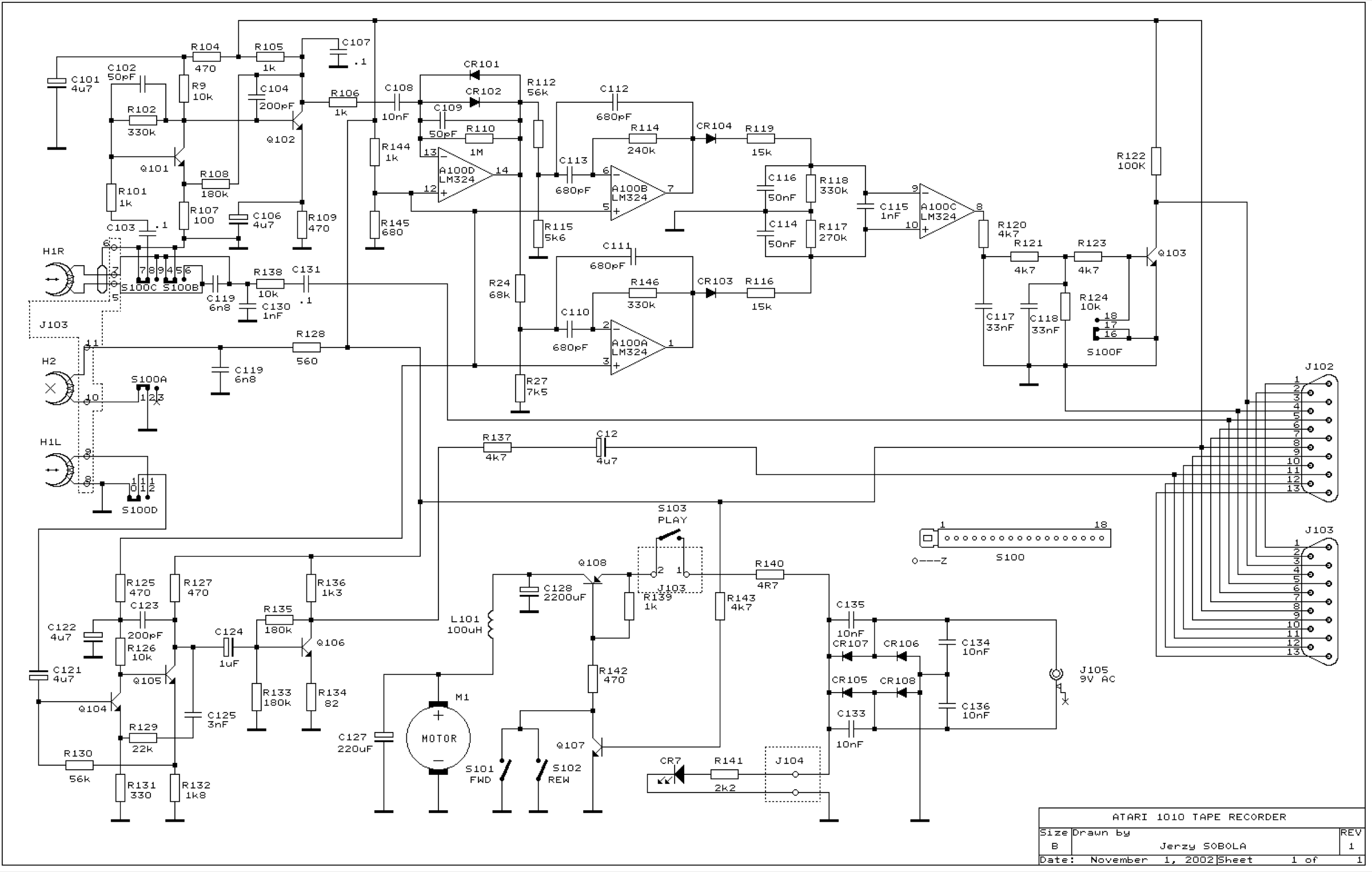

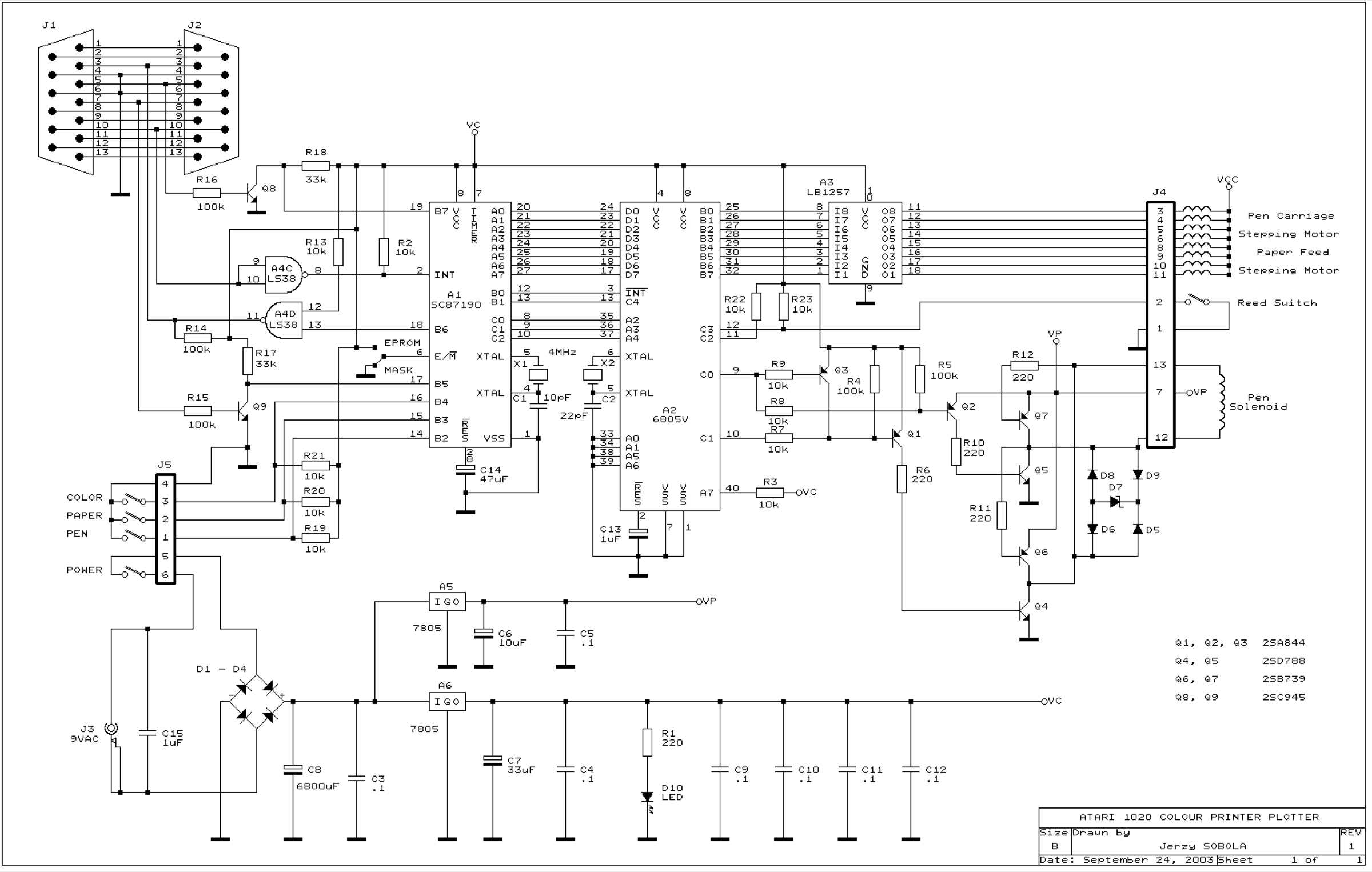

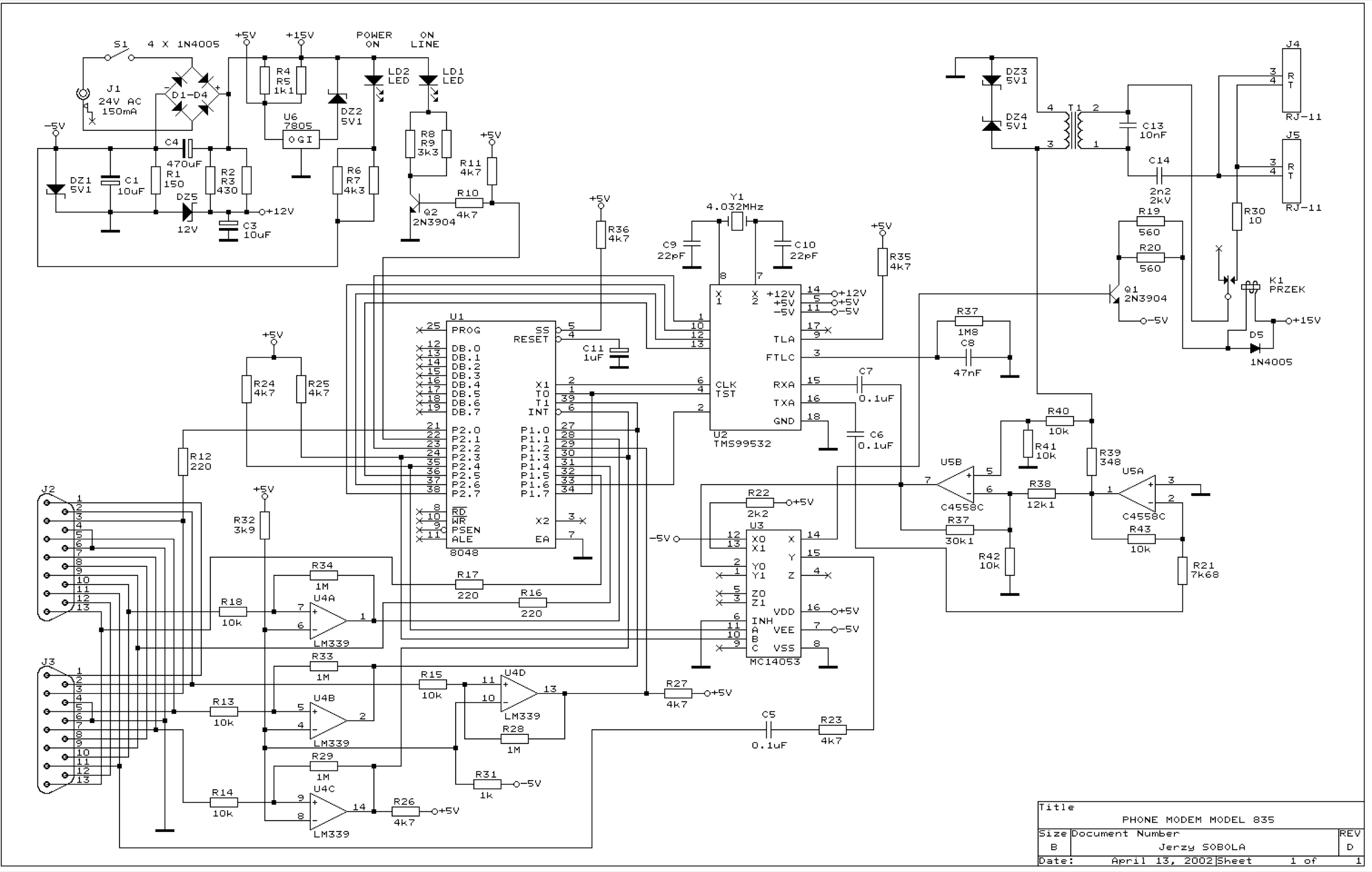

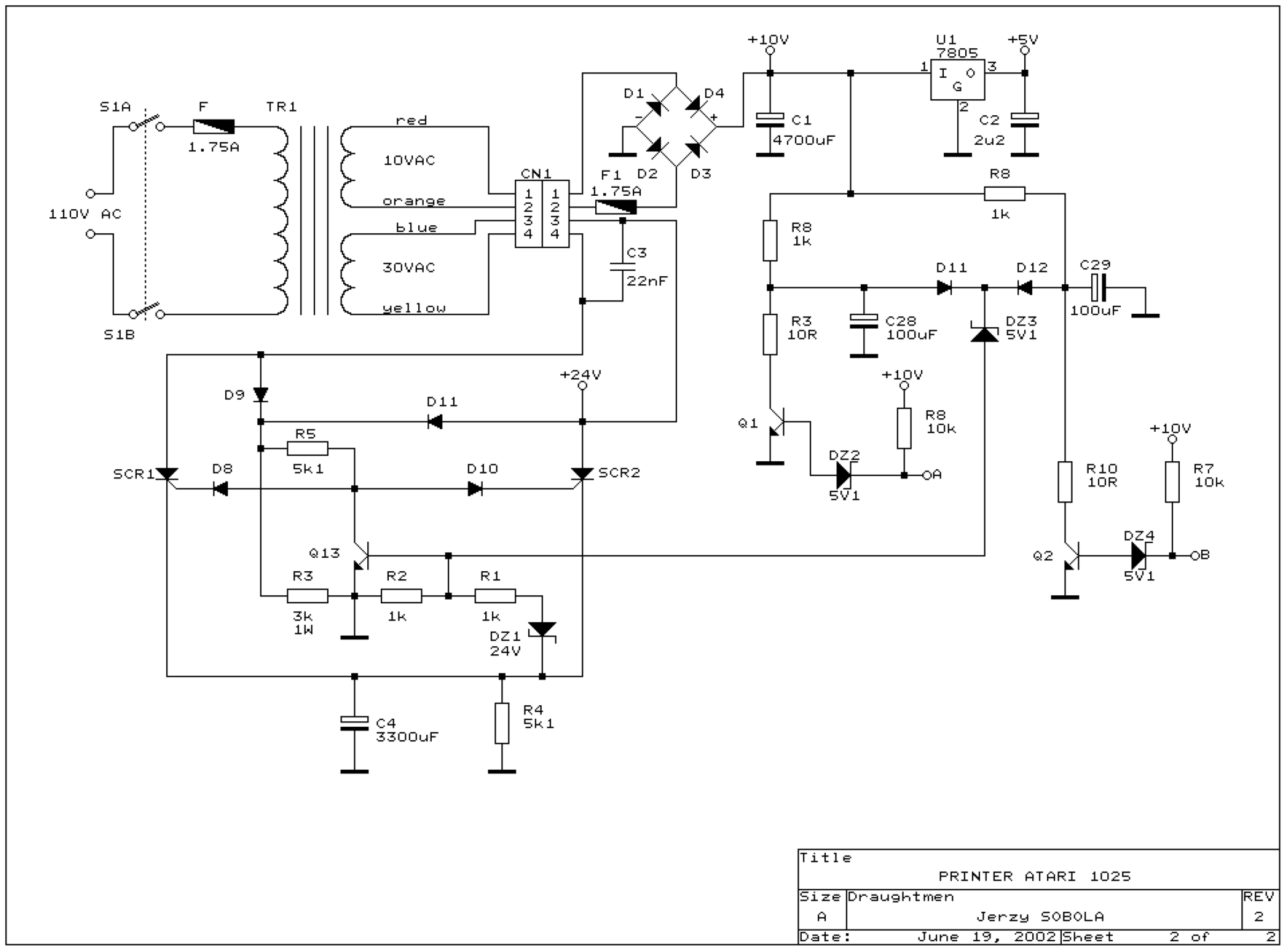

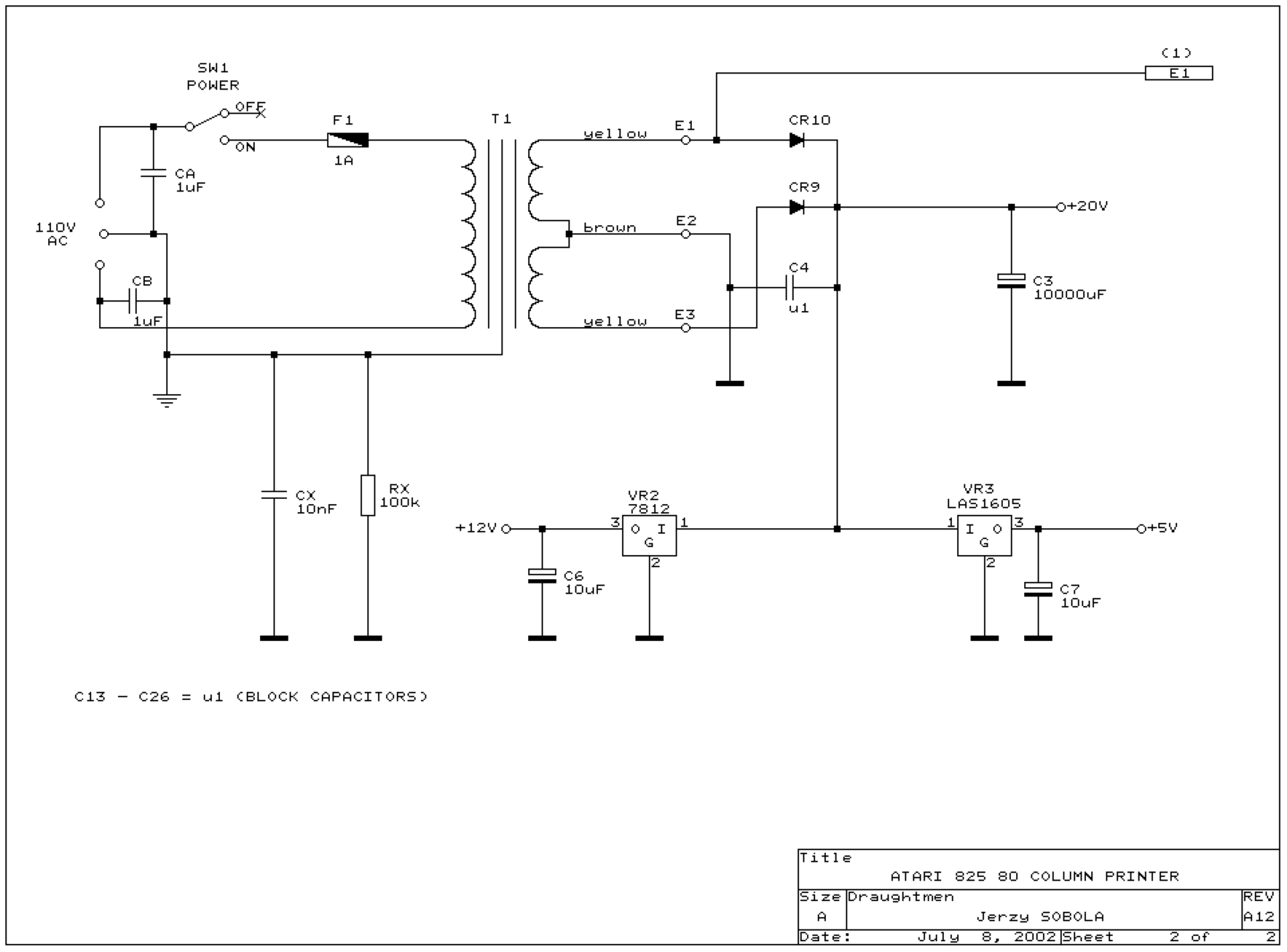

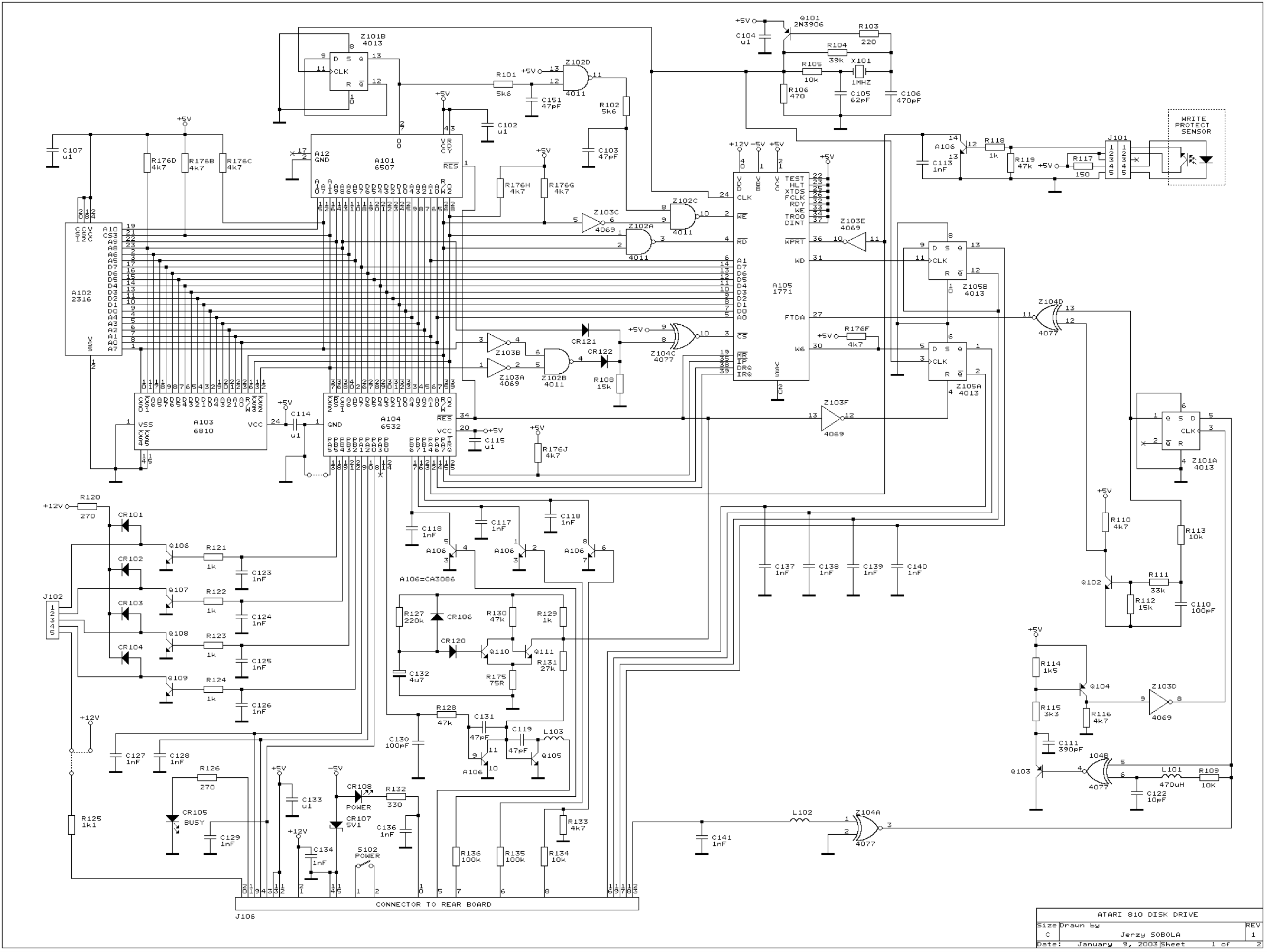

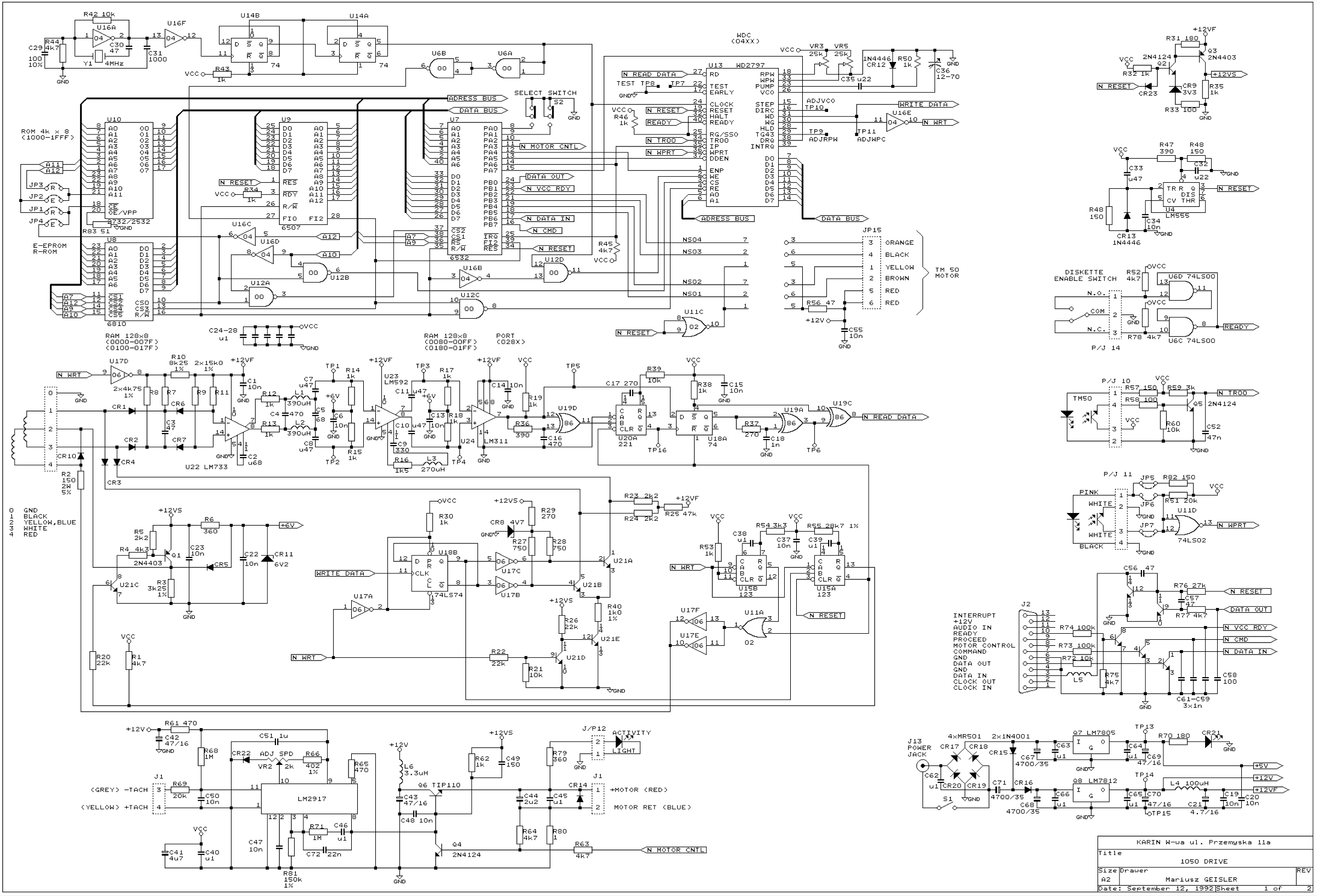

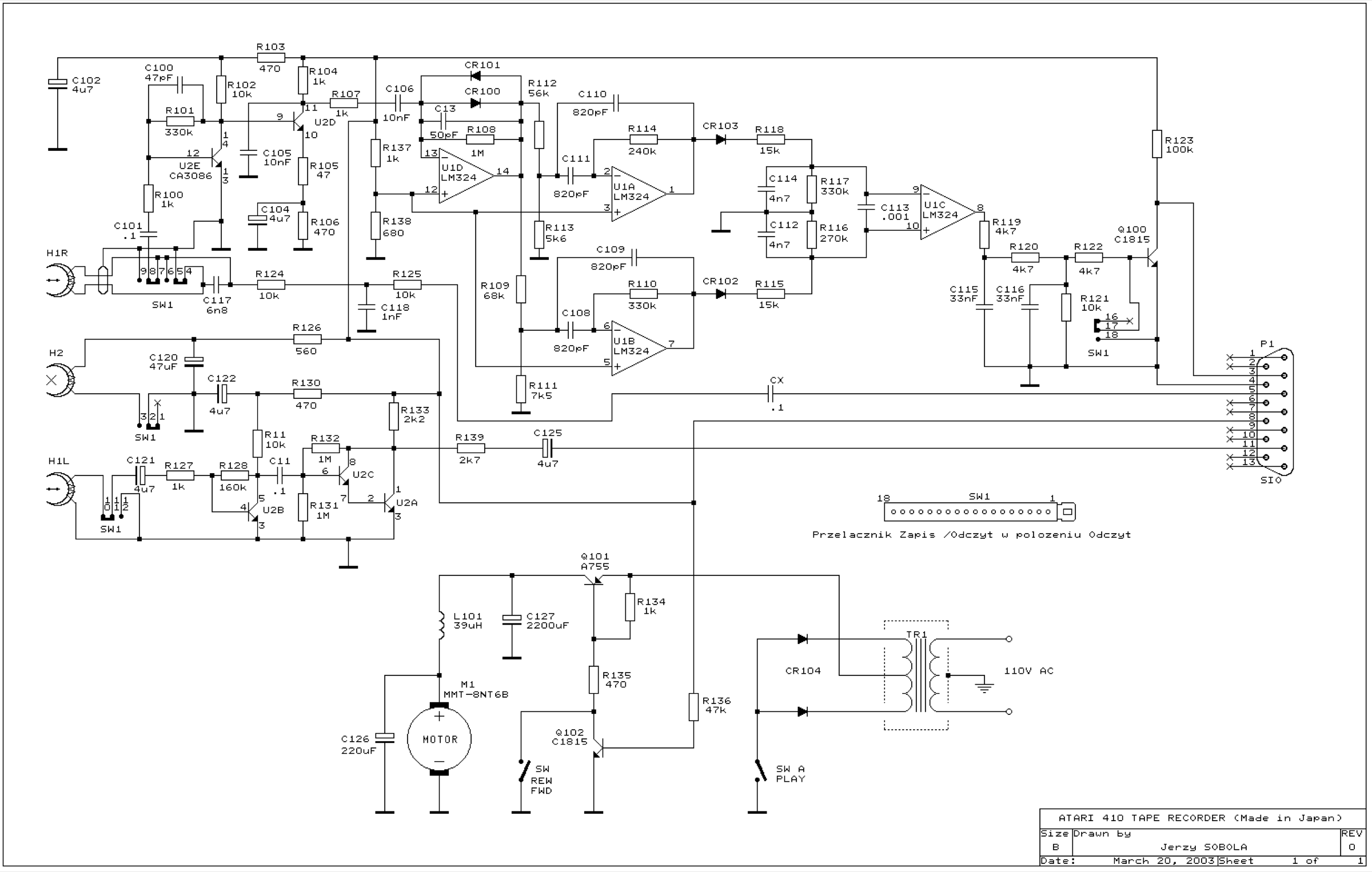

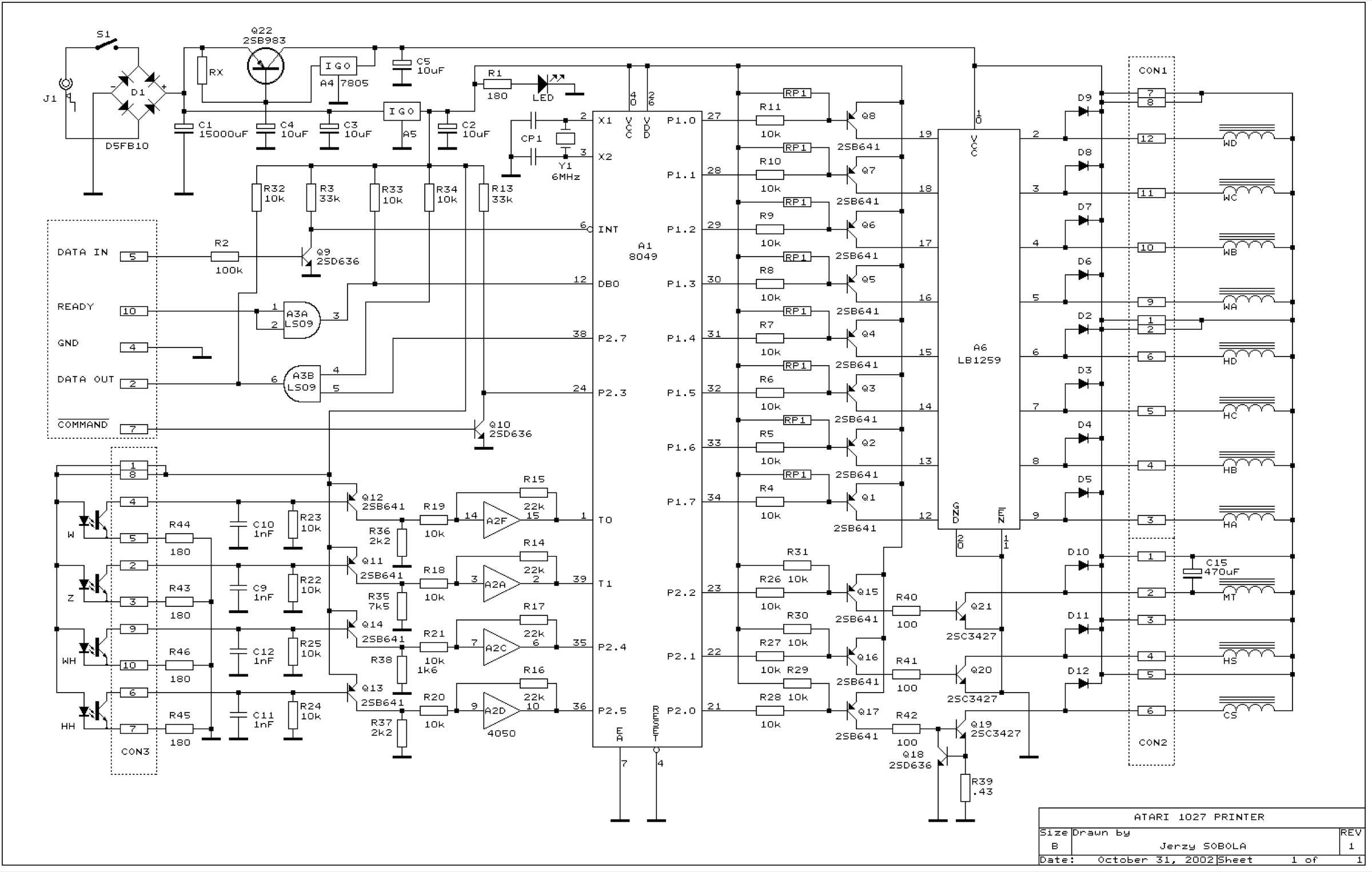

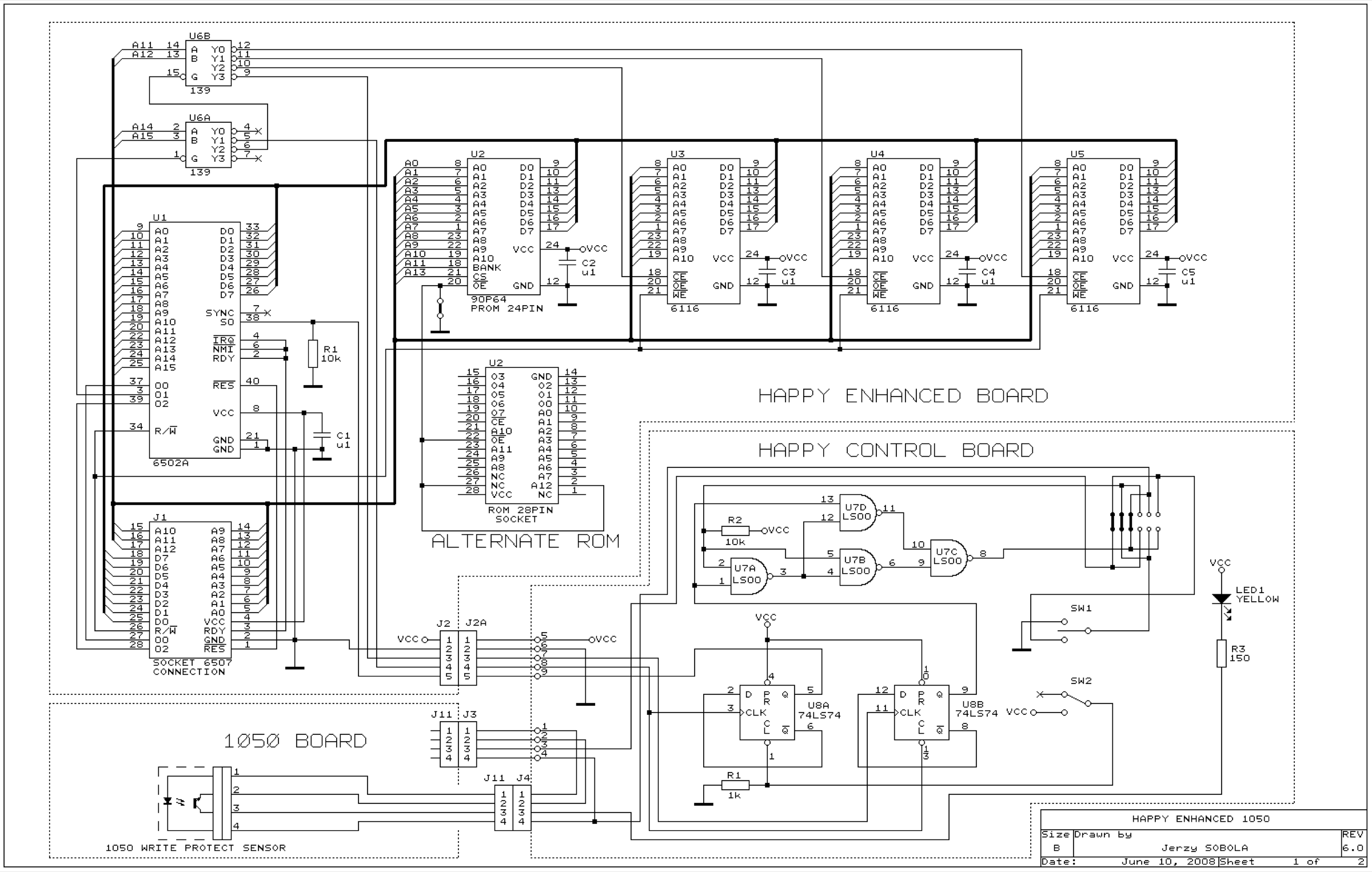

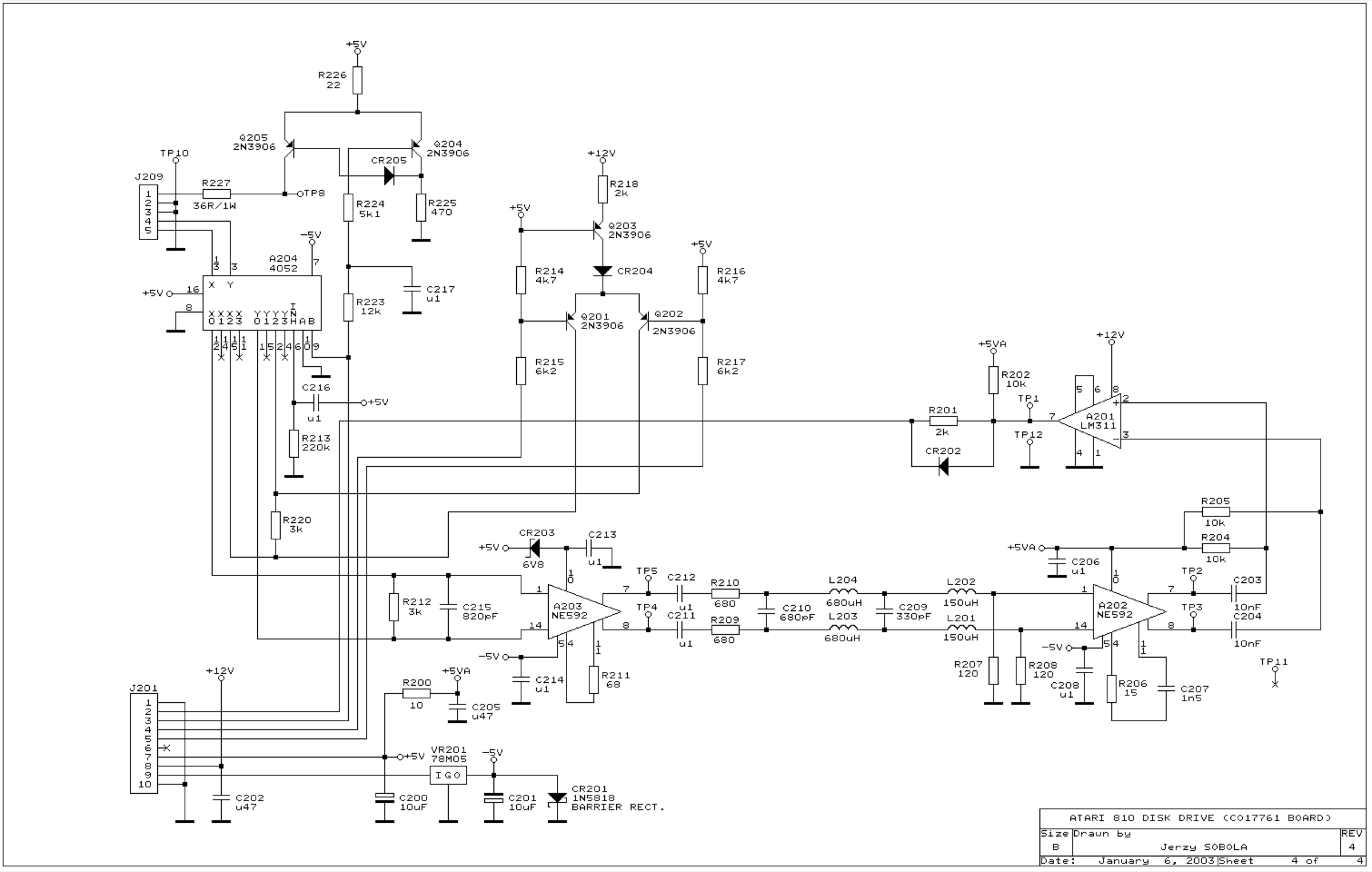

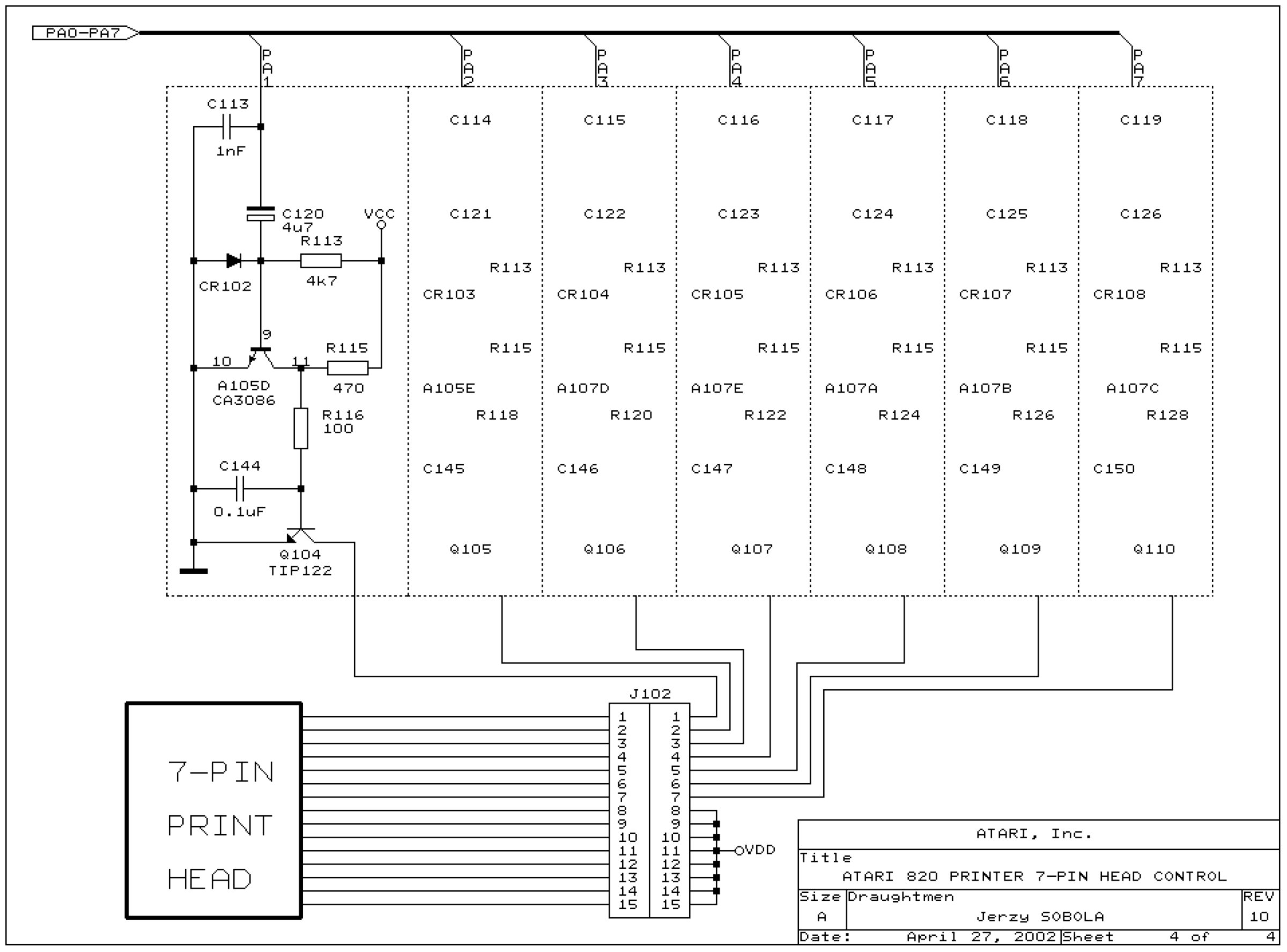

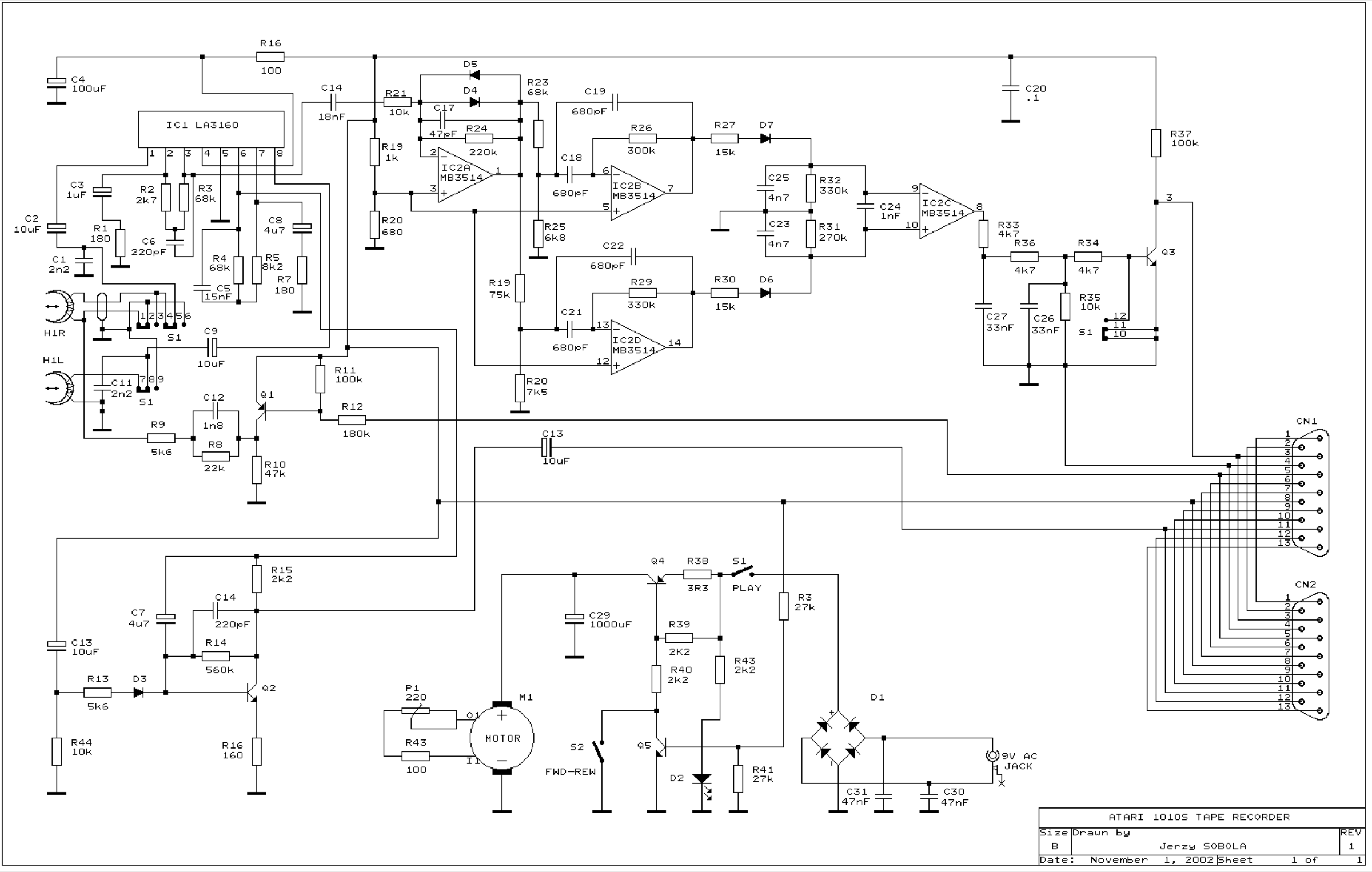

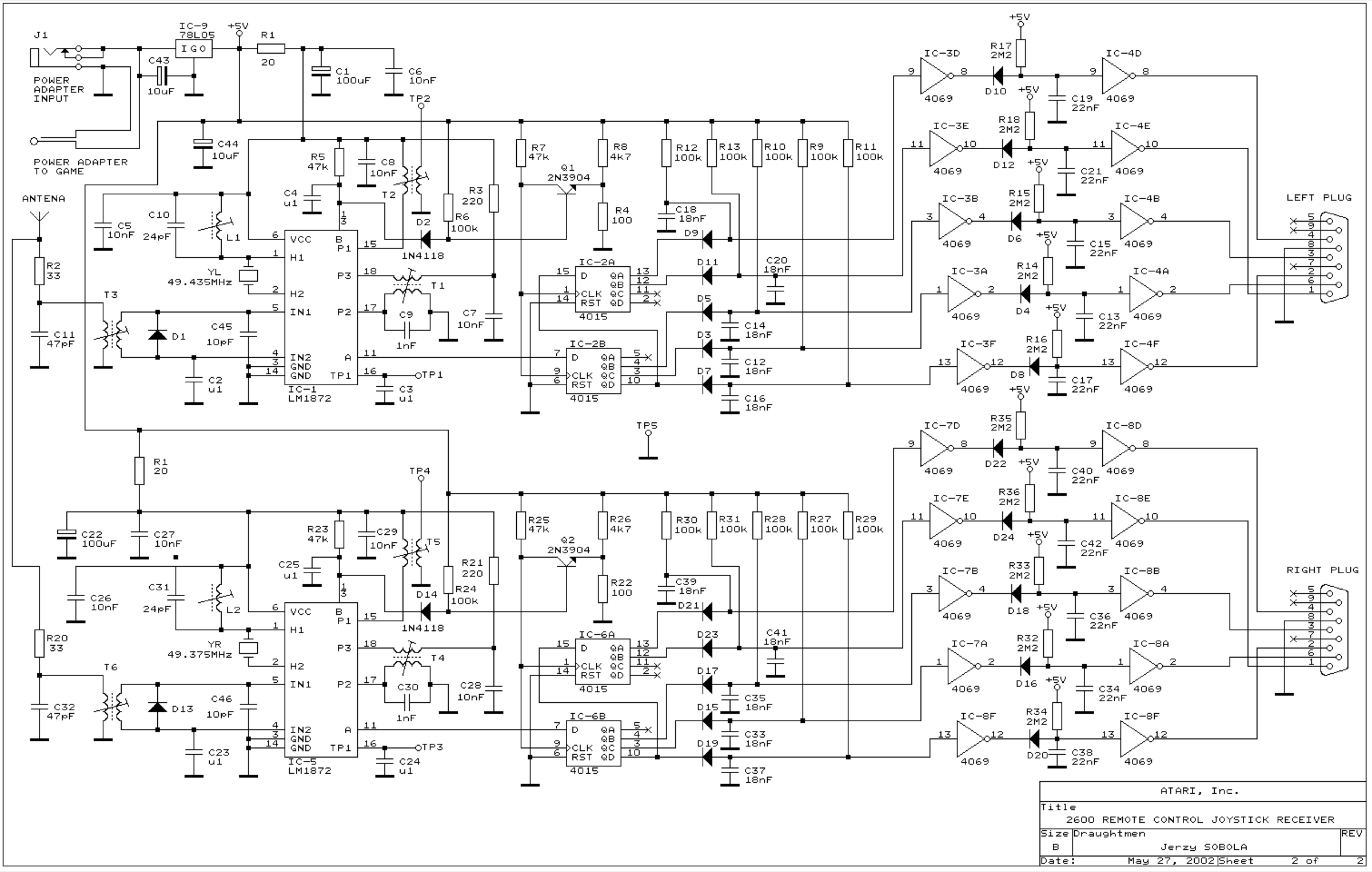

Périphériques (lecteurs, imprimantes, modems) — 36 planche(s)
Voir aussi¶
- CoCo · Commodore 64 (le grand rival) · Recap.
Sources & attribution¶
- Photo Atari 800XL — Evan-Amos, CC BY-SA 3.0, Wikimedia Commons — https://commons.wikimedia.org/wiki/File:Atari-800XL.jpg
- Wikipédia — Atari 8-bit computers (ANTIC/GTIA/POKEY, SIO, modèles) — CC-BY-SA — https://en.wikipedia.org/wiki/Atari_8-bit_computers
- Savoir communautaire Atari 8-bit établi (alim/RIFA, POKEY) — synthèse.
- Photos de carte mère 65XE (faces composants et soudure) — auteur et licence non indiqués dans le fonds.
