Nintendo 64¶

Console 64 bits de Nintendo (1996), à cartouches, avec le CPU MIPS VR4300 et le coprocesseur RCP (SGI). Points préservation : pas de RGB natif (mod dépendant de la révision de carte), les mods HDMI modernes, et l'usure du stick analogique (LA réparation manette).

Identification¶

Champ	Valeur
Fabricant	Nintendo
Sortie	1996 (JP/US), 1997 (EU)
Génération	5e (64 bits)
Sortie vidéo native	Composite / S-Video — RGB non natif
Région / lockout	CIC (encoche cartouche) + NTSC/PAL
Format média	Cartouche (save SRAM/EEPROM/flash)

Architecture (détail)¶

Bloc	Puce	Fréquence	Rôle
CPU	NEC VR4300 (MIPS R4300i, 64 bits)	93,75 MHz	Cœur principal
Coprocesseur	RCP (Reality Coprocessor, SGI)	62,5 MHz	RSP (géométrie + audio) + RDP (rastérisation)
RAM	RDRAM Rambus 9 bits	~500 Mo/s	4 Mo → 8 Mo avec Expansion Pak
Cartouche	PRG + sauvegarde	—	SRAM / EEPROM 4k-16k / FlashRAM (pile sur certaines)

Résolutions : 320×240 natif ; 640×480 possible (souvent avec Expansion Pak). L'anti-aliasing et le flou (blur) sont caractéristiques du RDP.
La RDRAM est à latence élevée — un goulot d'étranglement notoire.
Microcode RSP programmable : le RSP exécute un microcode (Fast3D, F3DEX…) que les studios pouvaient réécrire. Factor 5 (Indiana Jones, Rogue Squadron) a créé son propre microcode pour repousser le hardware — d'où de gros écarts visuels entre jeux sur la même console. Longtemps un casse-tête pour l'émulation (chaque microcode custom à gérer).
4 ports manette intégrés : multijoueur à 4 sans multitap (argument fort de la N64, ex. GoldenEye, Mario Kart 64).

Expansion Pak & Jumper Pak¶

La N64 démarre avec 4 Mo de RDRAM ; un slot supérieur reçoit un module RAM :

Jumper Pak : un terminateur (pas de RAM en plus) livré d'origine. Il doit être présent si l'on n'a pas d'Expansion Pak — sinon la console ne démarre pas.
Expansion Pak : porte la RAM à 8 Mo. Requis par certains jeux (Donkey Kong 64, The Legend of Zelda: Majora's Mask) ou pour débloquer des modes (Perfect Dark en solo, hautes résolutions). On retire le Jumper Pak pour l'installer.

Sauvegardes (par jeu)¶

La sauvegarde dépend de la cartouche, pas de la console :

Type	Détail	Perte à pile morte ?
SRAM (sauvée par pile)	pile dans la cartouche	Oui → remplacer la pile de la cartouche
EEPROM 4k / 16k	mémoire non volatile	Non
FlashRAM	mémoire flash (jeux tardifs)	Non
Controller Pak	carte mémoire dans la manette (pile CR2032)	Oui (pour la carte)

Manette & accessoires (slot d'extension)¶

La manette N64 a un slot d'extension au dos qui reçoit :

Rumble Pak : un des premiers retours de force grand public (Star Fox 64) — alimenté par 2 piles AAA.
Controller Pak : carte mémoire (pile CR2032) pour les sauvegardes de certains jeux.
Transfer Pak : passerelle avec les cartouches Game Boy / GBC (Pokémon Stadium lit ta sauvegarde Pokémon GB).

Un seul accessoire à la fois : on échange Rumble ↔ Controller ↔ Transfer Pak.

N64DD (add-on disque, Japon)¶

Le 64DD est un lecteur de disques magnétiques qui se branche sous la N64 (Japon uniquement, via le service Randnet). Échec commercial, très peu de titres (Mario Artist, F-Zero X Expansion Kit…). Objet de collection ; pièce rare.

Sorties vidéo & RGB¶

Composite / S-Video d'origine (le RCP sort du YCbCr converti par un DAC vidéo — pas de RGB direct).
RGB non natif, et dépend de la révision de carte :
NUS-CPU-01 à -03 : DAC vidéo compatible → RGB par mod « passif » plus simple.
NUS-CPU-04 et + : DAC modifié → nécessite une carte active (N64RGB / Tim Worthington) ou un mod numérique.
HDMI numérique : UltraHDMI, PixelFX (N64 Digital / Retro GEM) — tapent directement le bus numérique du RCP (image parfaite).

Pannes fréquentes¶

Symptôme	Cause probable	Piste
Stick mou / imprécis (manette)	Usure du stick analogique	Remplacer par un stick neuf (kit type GameCube)
Image RF/composite terne	Sortie non RGB	Mod RGB ou HDMI
Cartouche non lue / plantage	Contacts cartouche	Nettoyage
Plastique jauni	UV	Retrobright

Procédures de démontage pas-à-pas ✅¶

6 procédures traduites depuis les guides iFixit, avec leur difficulté et leur durée estimée. Le titre d'origine est rappelé sous chaque procédure, pour retrouver le guide et ses photos.

Procédure	Difficulté	Durée
Ouverture d'une cartouche	🟢 facile	5 minutes
Nettoyer le port cartouche	🟢 très facile	5 minutes
Dépose de la coque inférieure	🟡 moyen	15 à 20 minutes
Dépose de la plaque métallique	🟢 facile	15 minutes
Remplacement de la carte mère	🟢 facile	15 à 20 minutes
Dépose de la coque supérieure	🟢 facile	5-10 minutes

Ouverture d'une cartouche

Une cartouche stockée longtemps, ou beaucoup jouée, mérite un nettoyage sérieux. Dans les cas extrêmes il faut l'ouvrir pour tout atteindre. Si l'idée d'ouvrir un jeu auquel tu tiens t'angoisse, fais-toi la main sur un jeu sans valeur.

Retourne la cartouche : deux vis se retirent avec un embout « Gamebit » de 3,8 mm. Un embout à ergots 3.0U fait aussi l'affaire.
Retire les vis et décolle la coque en commençant par le haut, sans forcer : des ergots la retiennent en bas.
Les deux moitiés doivent se séparer sans effort.
À l'intérieur de la coque avant, la carte et son blindage métallique sont tenus par deux vis cruciformes. Dévisse-les pour retirer le blindage et accéder à la carte.
Le dessus du blindage tient par des ergots de pression : appuie fermement au remontage.
Blindage retiré, la carte et ses contacts sont visibles.
Seule la coque plastique du bas retient la carte : aucune vis, elle se retire simplement.
Tu peux maintenant sortir complètement la carte de la coque.
C'est ici que tu nettoies la rangée de contacts et que tu inspectes la carte.
À noter : les bords supérieurs de la carte sont asymétriques — elle ne rentre que dans un sens.

Titre d'origine : « Disassembling Nintendo 64 Cartridge ».

Nettoyer le port cartouche

Nettoyer le port cartouche règle la plupart des problèmes de la Nintendo 64.

Ouvre le volet du port avec le doigt, puis souffle sur toute la longueur du connecteur à la bombe à air sec.

Titre d'origine : « Cleaning the cartridge slot ».

Dépose de la coque inférieure

Comment retirer la coque inférieure.

Retire tout ce qui repose sur la coque inférieure.

Titre d'origine : « Repairing Nintendo 64 Bottom Cover ».

Dépose de la plaque métallique

Comment retirer la plaque métallique qui recouvre la carte mère.

Retire les 14 vis indiquées avec le grand tournevis cruciforme.
Retire la plaque métallique en la faisant glisser vers l'arrière, puis vers le haut.
Retire les 2 vis indiquées avec le petit tournevis cruciforme.
Retire la vis à droite de la LED avec le grand tournevis cruciforme.
Retire la petite équerre métallique à l'arrière du port d'extension.
Retire la petite équerre métallique à l'avant du port d'extension avec le spudger métallique.
Retire la petite équerre avec le spudger.
Retire les 7 vis indiquées avec le grand tournevis cruciforme.

Titre d'origine : « Repairing Nintendo 64 Metal Plate ».

Remplacement de la carte mère

Comment remplacer la carte mère de la Nintendo 64.

Retire les 4 vis indiquées avec le grand tournevis cruciforme.

Titre d'origine : « Repairing Nintendo 64 Motherboard ».

Dépose de la coque supérieure

Comment retirer la coque supérieure de la Nintendo 64.

Retire le cache du port d'extension.
Retire le module d'extension avec le spudger métallique.
Une petite cuillère fait aussi l'affaire.
Retire les 6 vis indiquées avec un embout Gamebit.
Retire les 2 pieds avant.

Titre d'origine : « Repairing Nintendo 64 Top Cover ».

Source, licence et portée

Guides iFixit, sous Creative Commons BY-NC-SA — attribution, usage non commercial, partage à l'identique. Le texte est traduit de l'anglais ; le titre d'origine est rappelé sous chaque procédure et les photos d'étapes restent sur iFixit. ⚠️ Ces guides visent le modèle nommé dans le titre : sur une autre révision, la visserie et l'ordre de dépose peuvent différer.

Procédure — console morte, dans l'ordre ✅¶

Ce que cette procédure ajoute

Un ordre pensé pour une console, pas pour une carte arcade : ce qui tue ces machines n'est presque jamais le CPU. C'est, dans l'ordre réel, l'alimentation, les condensateurs, le lecteur ou le slot de cartouche, et la logique seulement ensuite. → Diagnostic PCB

1. L'alimentation. Deux cas selon la machine. Bloc externe : ⚠️ lire le marquage sur la machine, à côté de la prise, et vérifier l'adaptateur en face — tension et polarité. Une machine à centre négatif alimentée en centre positif y laisse son fusible, parfois son régulateur ; ne pas se fier à l'étiquette d'un bloc tiers ni à un embout universel. Alimentation interne (la machine se branche directement au secteur) : le secteur est dans le boîtier. Débrancher, attendre, et vérifier que les gros condensateurs sont déchargés avant de toucher la carte. Dans les deux cas, mesurer en charge : un bloc fatigué tient sa tension jusqu'à ce qu'on lui demande du courant.

2. Le fusible. Beaucoup de ces machines en ont un juste derrière la prise — c'est la pièce faite pour mourir. Le tester en continuité, hors circuit. Un fusible qui resaute est un court-circuit, pas un problème de fusible.

3. Les condensateurs. Sur la plupart des machines de cet âge, c'est le suspect par défaut et non le dernier recours — les électrolytiques CMS qui fuient rongent les pistes dessous avant de donner le moindre autre signe. ⚠️ Toutes n'en sont pas là : certaines en portent très peu et ne se recappent pas par principe. Lire ce que cette page en dit avant de sortir le fer. → Recap

4. Le connecteur de cartouche. Contacts de la cartouche à l'alcool isopropylique, jamais à la gomme abrasive : elle enlève la dorure et le problème revient en pire. Côté machine, inspecter les broches du slot — écartées, tordues ou oxydées — et vérifier la continuité entre le slot et la carte.

5. La sortie vidéo. Isoler la machine de l'affichage : un autre câble, une autre télé, une autre entrée. Une part non négligeable des « consoles mortes » est un câble mort, ou un afficheur qui n'accroche pas ce que la machine sort — voir la section vidéo de cette page pour savoir quoi.

6. Toujours rien. Maintenant, et seulement maintenant, la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB

Liste des condensateurs (carte mère NTSC, par repère CXX) ✅¶

Source : Console5 TechWiki. 18 condos (les révisions et le PAL diffèrent légèrement ; l'alimentation a sa propre liste selon le modèle) :

Repère	µF	V
C15, C16	220	10
C24, C28, C142	33	25
C25, C26, C34, C128	10	16
C33, C73, C81, C130, C131, C134, C140, C141, C145	68	10

Bloc d'alimentation : liste par repère variable selon le modèle de PSU (110 V / 220 V) — voir Console5. À transcrire par référence si besoin.

Mods populaires — quoi acheter, où, procédures¶

Accès / outillage

Ouverture : tournevis gamebit 4,5 mm (console) + 3,8 mm / tri-wing (Y) (manette). Fer régulé, flux. Procédures d'après ConsoleMods (CC-BY-SA). Soudure : 🟢 aucune · 🟡 · 🟠 · 🔴.

Vidéo — la N64 n'est (presque) pas RGB d'origine¶

RGB analogique : deux cas selon la puce DAC vidéo de ta carte —
- N64 « RGB-compatible » (DAC VDC-NUS / VDC-NUS A, NTSC) : la RGB existe déjà en interne, il suffit de l'amplifier (mod simple, procédure exacte ci-dessous).
- DAC modifié (NUS-CPU-04+ / PAL Funtastic) : pas de RGB analogique exploitable → carte active N64RGB (Tim Worthington / borti4938) ou mod numérique. → fiche N64 RGB.
- HDMI numérique (image parfaite) : N64Digital (PixelFX), UltraHDMI (Retroactive, arrêté), Retro GEM, PicoDVI-N64 (DVI), HISPEEDIDO N64HDMI (entrée de gamme). → fiche N64 numérique.

Mod RGB « DIY amp » (N64 à VDC-NUS) — points exacts (transcrit de ConsoleMods, CC-BY-SA)

Vérifier d'abord : sur la carte (blindage retiré via l'outil 4,5 mm), repérer une puce marquée VDC-NUS ou VDC-NUS A. Si présente → compatible. Sinon → carte active/numérique.

Nomenclature : ampli vidéo THS7316 (ou THS7314, install identique) sur une petite carte, 3× résistances 75 Ω (tolérance la plus basse), fil 26-30 AWG, flux.

Côté soudure de la carte mère, repérer les vias RGB marqués R8, R9, R10. Fluxer, souder un fil dans chacun :

Signal	Via
Rouge	R8
Vert	R9
Bleu	R10

⚠️ Le brin dénudé doit être très court : s'il dépasse de l'autre côté, il touche la puce VDC-NUS et peut court-circuiter des broches. (Alternative si les vias ne prennent pas : souder directement sur le VDC-NUS — broche 17 = Rouge, 19 = Vert, 21 = Bleu.)

Ces 3 fils → entrées de l'ampli (THS7316 + 75 Ω par voie).
Sorties de l'ampli → multi-out : R, V, B + +5 V + masse « G » (côté dessous de la carte).
Sync : le plus simple = câble RGB qui prend la sync sur le luma ; sinon CSYNC direct (voir les câbles vidéo N64).
Test : Super Mario 64 (R/V/B nets à l'écran-titre). Ne pas oublier de remettre le module mémoire (sinon pas de boot) et ne pas laisser tourner sans dissipateur.

Le flou N64 (deblur) — transcrit de ConsoleMods (CC-BY-SA)

Deux flous distincts :

Interpolation horizontale 320→640 (lissage) : impossible à désactiver en hard/soft. Les kits UltraHDMI / N64Digital / N64RGB ont une fonction « deblur » qui ajuste l'échantillonnage horizontal pour compenser ; un OSSC bien réglé donne un résultat proche.
Effets du RCP (anti-aliasing, dither) : pilotés par le registre VI_CONTROL_REG (adresse 0x04400000) — valeur posée par le jeu, modifiable par codes GameShark ou patch ROM (jouables sur EverDrive/émulateur). Bits utiles (ex. Mario Kart 64) : bit 8-9 = anti-aliasing, bit 16 = filtre dither, bit 3 = gamma boost, bit 4 = DIVOT. Couper AA + dither = image nettement plus nette.

Manette — le stick usé (LE souci N64)¶

Le stick analogique d'origine (potentiomètre à engrenages) s'use (mou, imprécis). Remède : remplacer le module — kits SteelSticks64, modules à effet Hall ou de style GameCube, bien plus durables. Nettoyer/regraisser ne fait que retarder l'usure.

Région / dézonage¶

Le verrou région N64 est surtout physique : les ergots plastique du slot (différents NTSC/PAL) empêchent l'insertion de la cartouche de l'autre région. Solution 🟡 : retirer/rogner ces ergots, ou poser un bac cartouche universel (« Universal Cartridge Tray », repro imprimée en 3D) — 0 électronique.
⚠️ Nuances : une console PAL reste en 50 Hz (jeu plus lent) ; entre NTSC-U/NTSC-J ça passe une fois les ergots retirés, mais PAL↔NTSC diffère aussi en timing vidéo et quelques jeux vérifient la région au boot (CIC apparié) → le trim physique couvre l'essentiel, pas une garantie universelle. (Pas de brochage CIC en source libre → non détaillé ici.)

Jouer sa ludothèque — flashcart¶

EverDrive-64 X7 / X5 (Krikzz) — cartouche microSD, plug-and-play 🟢 ; le X7 ajoute USB, save en RAM, RTC. Où : Krikzz, Stone Age Gamer, RetroTowers…

Divers (guides ConsoleMods dédiés)¶

Controller Pak FRAM Mod : sauvegardes sans pile (FRAM). Overclock Mod, Digital Audio (SPDIF), Rumble Pak Power Mod, Expansion Pak 4→8 Mo (requis par certains jeux).

Préservation & homebrew¶

Flashcart : EverDrive-64 (Krikzz), 64drive — ludothèque + homebrew sur SD, avec gestion des types de save et du CIC.
Émulation : longtemps difficile (RDP/microcodes) ; aujourd'hui mûre (Mupen64Plus/RMG, Ares, ParaLLEl-RDP précis, projet de recompilation statique N64Recomp).

Photos / assets¶

(À ajouter : carte NUS-CPU, RCP, sortie A/V, stick manette.)

Réparation avancée

Contacts cartouche (souffler ≠ nettoyer : IPA) + peu d'électrolytiques ; pile de sauvegarde dans certaines cartouches. Méthodes : Diagnostic PCB · Piles de sauvegarde · Recap.

Documentation constructeur archivée ✅¶

Documentation constructeur archivée localement. ⚠️ Ce sont des manuels d'utilisation et de référence, pas des manuels de service : ils donnent les caractéristiques, les connecteurs et le fonctionnement attendu, mais pas les schémas ni les tensions de dépannage.

Nintendo 64 — PDF
Nintendo 64DD — PDF

Statut

Documents constructeur sans licence explicite, conservés à titre de préservation (machines hors production depuis des décennies).

Sources & attribution¶

Wikipédia — Nintendo 64 — CC-BY-SA — https://fr.wikipedia.org/wiki/Nintendo_64
Console5 TechWiki — N64 (BOM recap carte/alim par repère) — https://wiki.console5.com/wiki/Nintendo_64
ConsoleMods — N64 : RGB Mod DIY RGB Amp (DAC VDC-NUS requis, vias R8/R9/R10 = R/V/B ou VDC-NUS br.17/19/21, ampli THS7316 + 3× 75 Ω, sortie multi-out +5V/G) — CC-BY-SA — https://consolemods.org/wiki/N64:RGB_Mod_DIY_RGB_Amp
ConsoleMods — N64 (deblur VI_CONTROL_REG, HDMI, stick) — CC-BY-SA — https://consolemods.org/wiki/N64:N64_Mods_Wiki

Image :

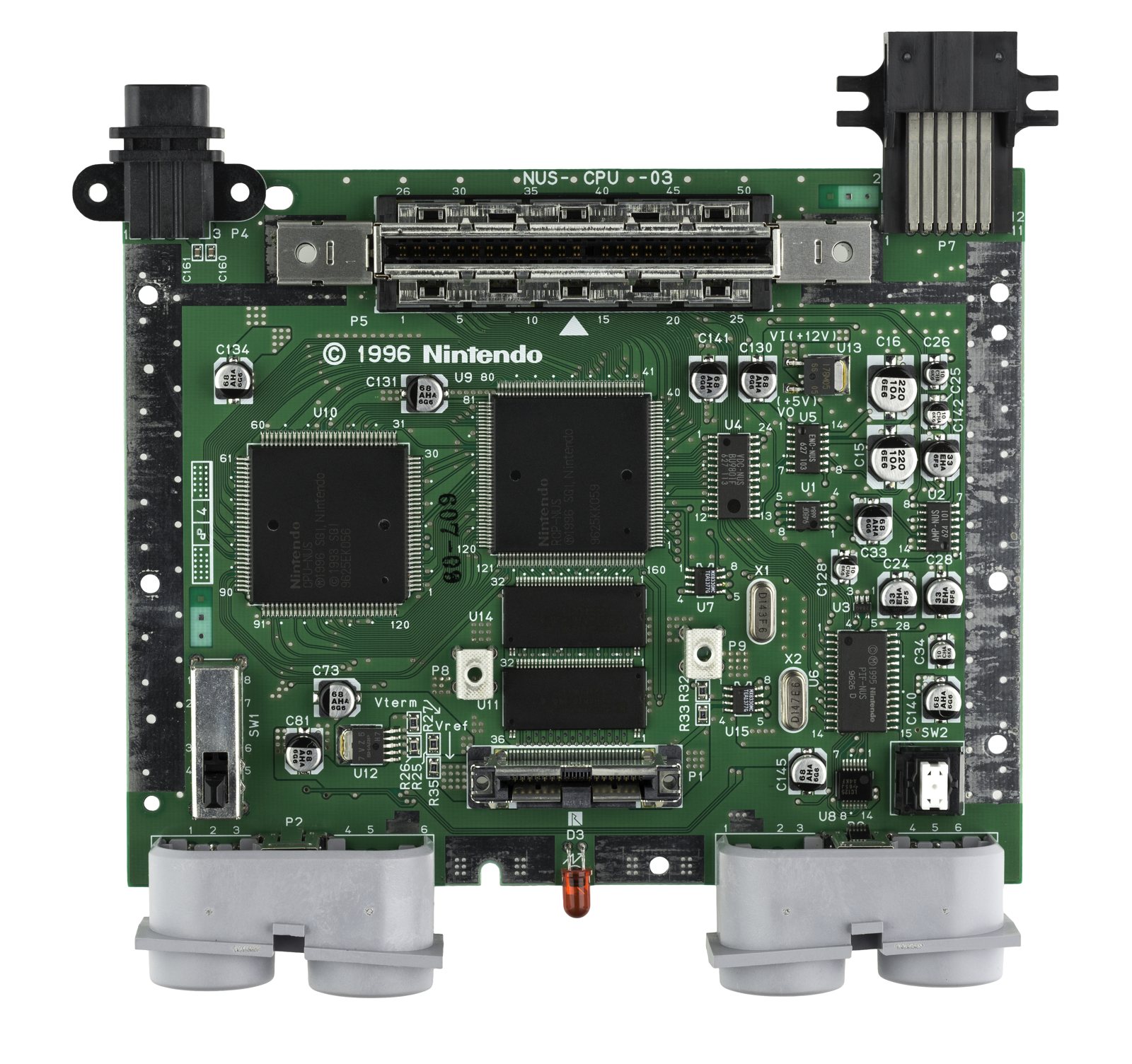

n64-board.jpg — Evan-Amos, domaine public — https://commons.wikimedia.org/wiki/File:Nintendo-N64-Motherboard-Top.jpg
