Atari 2600 (VCS)

La console qui a lancé le jeu vidéo domestique de masse (Atari VCS, 1977). 8 bits, 128 octets de RAM, tout repose sur le fameux TIA. Sortie RF d'origine → les mods composite/AV et RGB sont les grands classiques.

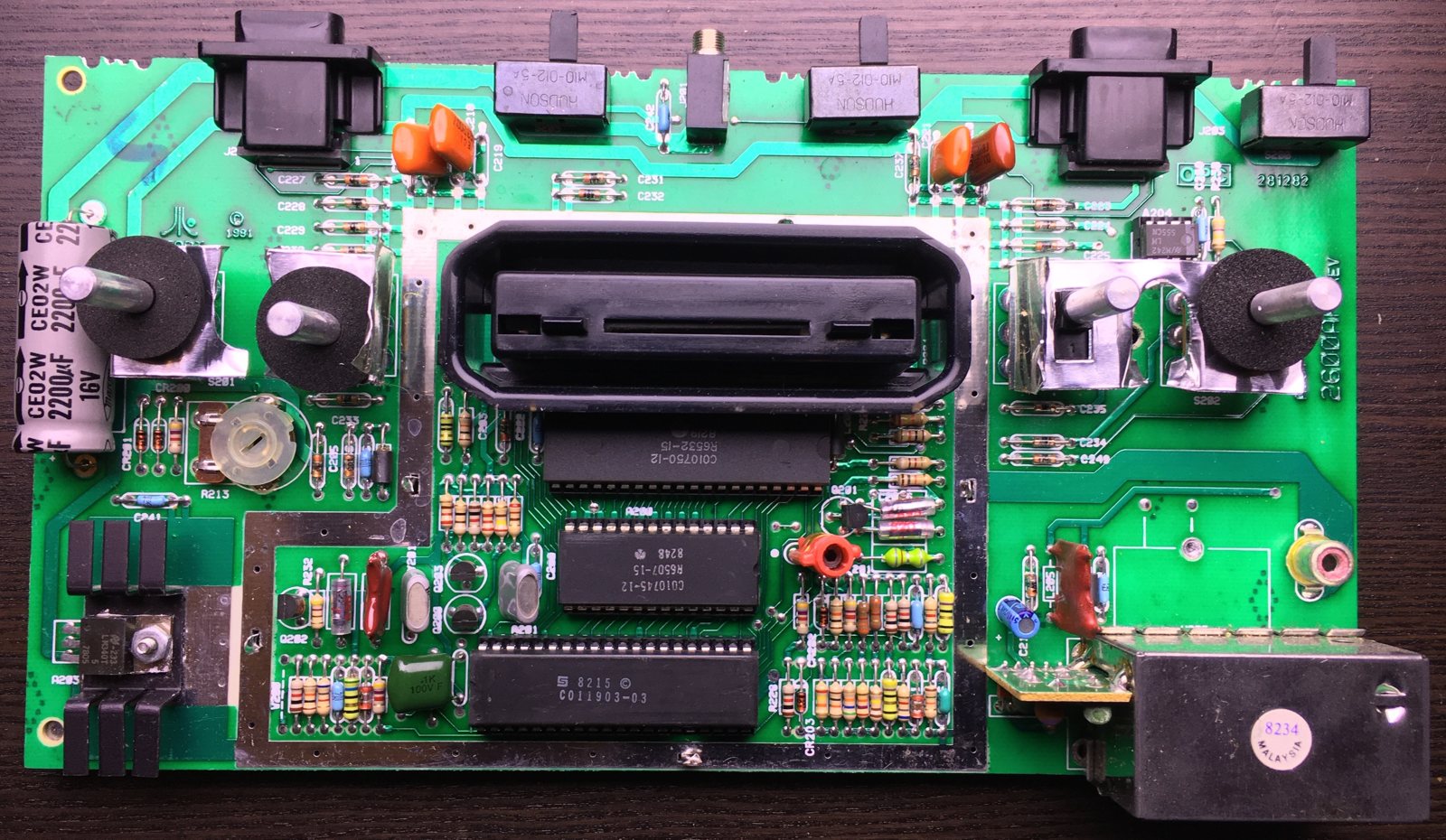

Carte Atari 2600 (VCS)
Carte Atari 2600 (VCS). Photo : Tetrodotoxine, CC BY-SA 4.0.

Identification

Champ Valeur
Fabricant Atari
Sortie 1977
Génération 2e (8 bits)
Révisions Heavy/Light Sixer · 4-switch · Vader (2600A) · 2600 Jr
Sortie vidéo native RF (composite/RGB via mod)
Région NTSC / PAL / SECAM
Média Cartouche

Architecture

Bloc Puce Fréquence Rôle
CPU MOS 6507 (6502 en boîtier 28 broches) ~1,19 MHz 13 lignes d'adresse → 4 Ko adressables par banque
Vidéo / son TIA « race the beam » : pas de framebuffer, le CPU compose l'image ligne par ligne ; 2 voies audio
RAM + I/O RIOT (MOS 6532) 128 octets de RAM + timer + ports manettes
Média Cartouche (bank-switching pour dépasser 4 Ko)

Console sans mémoire d'écran : le programme doit synchroniser le CPU avec le balayage TV à chaque ligne (« racing the beam ») — la programmation la plus exigeante de sa génération.

Pannes fréquentes

Symptôme Cause probable Piste
Image RF médiocre / neige Sortie RF Mod composite/AV
Cartouche non lue Oxydation connecteur Nettoyage
Interrupteurs capricieux Switches usés Nettoyer / remplacer
Pas d'image Alim, TIA, contacts Diagnostic

(Très peu de condensateurs : recap secondaire.)

Manuel de service d'origine ✅

Manuel constructeur archivé localement. Contient typiquement les schémas, le synoptique, les tensions et formes d'onde attendues, la nomenclature et les procédures de dépose — la référence quand un symptôme ne colle à aucune panne connue.

  • Atari 2600 — manuel de service terrain — PDF
  • Schémas officiels Atari : CX2600 / CX2600A (NTSC) — PDF · CX2600P (PAL) — PDF
  • Version SECAM : schéma — PDF · implantation — PDF
  • TIA 1A — logigramme — PDF
  • Documentation technique — PDF

Prendre le schéma de SA zone

NTSC, PAL et SECAM ne partagent ni le même quartz ni le même étage vidéo. Le schéma CX2600P est celui des machines PAL, et la SECAM a sa propre carte — d'où l'implantation séparée. Se tromper de schéma fait chercher un composant qui n'existe pas sur la carte qu'on a sous les yeux.

Statut

Document constructeur sans licence explicite, conservé à titre de préservation (machine hors production depuis des décennies). Source : Internet Archive.

Procédures de démontage pas-à-pas ✅

1 procédures traduites depuis les guides iFixit, avec leur difficulté et leur durée estimée. Le titre d'origine est rappelé sous chaque procédure, pour retrouver le guide et ses photos.

Procédure Difficulté Durée
Démontage intégral (teardown) 🟡 moyen non estimée
Démontage intégral (teardown)

Troisième jour de la semaine de démontages de consoles chez iFixit. L'Atari 2600 est la machine qui a installé la cartouche interchangeable comme norme.

  1. L'Atari 2600, avec son bloc d'alimentation et son joystick emblématique.
  2. Finition en placage bois — un choix d'époque assumé.
  3. Les consoles d'aujourd'hui ont perdu ce goût du mobilier, mais certains fabricants d'ordinateurs croient encore aux façades en bois.
  4. À son lancement, la 2600 coûtait 199 dollars, soit environ 696 dollars d'aujourd'hui. À titre de comparaison, la PlayStation 3 de lancement en coûtait 599.
  5. Dès que les joueurs ont compris que la 2600 pouvait faire autre chose que du Pong, le succès a été massif : de 250 000 consoles vendues en 1977 à 1 million en 1979.
  6. De sa sortie en 1977 jusqu'en 1983, la machine s'appelait officiellement Video Computer System, en réponse au Video Entertainment System de Fairchild. Elle a ensuite pris le nom de sa référence, CX2600.
  7. Au lieu d'intégrer un nombre fixe de jeux comme la Magnavox Odyssey 100, l'Atari 2600 les stocke sur cartouches amovibles — Space Invaders, Pac-Man, Pitfall!
  8. Chaque joueur choisissait sa difficulté en basculant un commutateur de « A » à « B ». Laquelle était la plus dure reste à la discrétion de chacun.
  9. Quatre vis assemblent les coques supérieure et inférieure.
  10. Les vis arrière sont montées de biais, à près de 30° de la verticale. Étrange, à ce stade.
  11. Pour une console aussi grande, on s'attend à une électronique foisonnante…
  12. …et non. C'est tout. (Il s'agit de la troisième révision du matériel interne ; la première occupait bien plus de place.)
  13. Jay Miner avait réussi à intégrer l'affichage et le son dans un seul circuit, réduisant d'autant la carte — mais le boîtier, lui, n'a pas suivi.
  14. Conception qu'on ne voit presque nulle part ailleurs : la carte mère est surélevée et inclinée à 30° dans le boîtier. Les vis de biais s'expliquent enfin.
  15. Enfin des câbles qui ne sont pas soudés à la carte : le câble RCA se retire sans difficulté.
  16. La carte mère se soulève sans peine — aucune vis ni clip supplémentaire ne la retient. Seules les vis inclinées du boîtier la maintenaient.
  17. La carte mesure 24,8 × 13,3 cm, la coque inférieure 34,9 × 24,8 cm.
  18. Le boîtier de la 2600 est 2,6 fois plus grand que sa carte mère.
  19. La carte est dominée par un imposant boîtier métallique : le blindage anti-interférences qui couvre les circuits.
  20. Quatre languettes métalliques barrent temporairement l'accès.
  21. Quelques torsions à la pince et le blindage se libère.
  22. Bon point de réparabilité pour Atari : le blindage n'est pas soudé à la carte, contrairement à ce que certains fabricants récents pratiquent.
  23. Le cerveau, enfin.
  24. L'Atari 2600 annonce :
  25. Processeur 8 bits à 1,19 MHz.
  26. 128 octets de RAM.
  27. Résolution de 160 × 192 pixels.
  28. 128 couleurs, avec un maximum de 4 couleurs par ligne.
  29. Son mono sur 2 voies.
  30. Contrairement aux consoles antérieures — où les jeux résidaient dans des puces internes — la 2600 les range dans des ROM logées dans des cartouches externes, ouvrant la voie à un catalogue potentiellement illimité.
  31. Les deux puces du haut sont le 6532 RIOT (Ram-I/O-Timer) et le 6507 de MOS Technology, version réduite du 6502 plus connu. Sur cette révision, elles sont fabriquées respectivement par Synertek et Rockwell.
  32. La puce maison d'Atari, le TIA (Television Interface Adapter), est la pièce maîtresse de la 2600 : c'est elle qui apporte les couleurs multiples, les capacités graphiques et le son.
  33. La mémoire coûtant très cher à l'époque de la conception, le processeur vidéo n'a aucune RAM externe. Le CPU doit donc envoyer les données d'image au TIA ligne par ligne.
  34. Le TIA sait produire six éléments : le terrain de jeu, deux sprites (8 lignes de pixels), une « balle » (un pixel) et deux « missiles » (deux lignes de pixels). Leurs combinaisons ont suffi à tous les jeux de la machine.
  35. Blindage retiré, tous les composants de la carte sont visibles.
  36. Réglage de teinte.
  37. Réglage du son.
  38. Modulateur RF.
  39. Puce TIA de Cyan Engineering (fabriquée par Motorola).
  40. MOS Technology 6532 RIOT (fabriquée par Synertek).
  41. MOS Technology 6507 CPU (fabriquée par Rockwell).
  42. Régulateur de tension (Texas Instruments).
  43. Le dos de la carte n'offre rien d'autre qu'un bel hommage à la soudure traversante et aux pistes tracées à la main.
  44. Ce modèle est la révision 13.
  45. L'Atari en cinq pièces.
  46. Excellente note de réparabilité : tout est en traversant, donc remplacer une résistance ou un circuit grillé reste tout à fait faisable.

Titre d'origine : « Atari 2600 Teardown ».

Source, licence et portée

Guides iFixit, sous Creative Commons BY-NC-SA — attribution, usage non commercial, partage à l'identique. Le texte est traduit de l'anglais ; le titre d'origine est rappelé sous chaque procédure et les photos d'étapes restent sur iFixit. ⚠️ Ces guides visent le modèle nommé dans le titre : sur une autre révision, la visserie et l'ordre de dépose peuvent différer.

Procédure — console morte, dans l'ordre ✅

Ce que cette procédure ajoute

Un ordre pensé pour une console, pas pour une carte arcade : ce qui tue ces machines n'est presque jamais le CPU. C'est, dans l'ordre réel, l'alimentation, les condensateurs, le lecteur ou le slot de cartouche, et la logique seulement ensuite. → Diagnostic PCB

1. L'alimentation. Deux cas selon la machine. Bloc externe : ⚠️ lire le marquage sur la machine, à côté de la prise, et vérifier l'adaptateur en face — tension et polarité. Une machine à centre négatif alimentée en centre positif y laisse son fusible, parfois son régulateur ; ne pas se fier à l'étiquette d'un bloc tiers ni à un embout universel. Alimentation interne (la machine se branche directement au secteur) : le secteur est dans le boîtier. Débrancher, attendre, et vérifier que les gros condensateurs sont déchargés avant de toucher la carte. Dans les deux cas, mesurer en charge : un bloc fatigué tient sa tension jusqu'à ce qu'on lui demande du courant.

2. Le fusible. Beaucoup de ces machines en ont un juste derrière la prise — c'est la pièce faite pour mourir. Le tester en continuité, hors circuit. Un fusible qui resaute est un court-circuit, pas un problème de fusible.

3. Les condensateurs. Sur la plupart des machines de cet âge, c'est le suspect par défaut et non le dernier recours — les électrolytiques CMS qui fuient rongent les pistes dessous avant de donner le moindre autre signe. ⚠️ Toutes n'en sont pas là : certaines en portent très peu et ne se recappent pas par principe. Lire ce que cette page en dit avant de sortir le fer. → Recap

4. Le connecteur de cartouche. Contacts de la cartouche à l'alcool isopropylique, jamais à la gomme abrasive : elle enlève la dorure et le problème revient en pire. Côté machine, inspecter les broches du slot — écartées, tordues ou oxydées — et vérifier la continuité entre le slot et la carte.

5. La sortie vidéo. Isoler la machine de l'affichage : un autre câble, une autre télé, une autre entrée. Une part non négligeable des « consoles mortes » est un câble mort, ou un afficheur qui n'accroche pas ce que la machine sort — voir la section vidéo de cette page pour savoir quoi.

6. Toujours rien. Maintenant, et seulement maintenant, la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB

Bank-switching & homebrew

Le 6507 n'adresse que 4 Ko : pour dépasser cette limite, les cartouches utilisent des schémas de bank-switching (F8 = 8 Ko, F6 = 16 Ko, F4 = 32 Ko, FE, E0, 3F…), parfois avec RAM embarquée (schéma « Superchip »). Le Starpath Supercharger (1982) chargeait des jeux depuis une cassette audio dans 6 Ko de RAM. La scène homebrew reste très active (AtariAge édite encore des cartouches neuves) — ce qui alimente les flashcarts de préservation (Harmony/Melody).

Mods populaires — quoi acheter, où, comment l'installer

Prix indicatifs

Marché artisanal/occasion → les prix bougent et la dispo aussi. On nomme le fabricant et un revendeur connu ; vérifie au moment de l'achat. Niveau soudure : 🟢 aucun · 🟡 débutant motivé · 🟠 confirmé · 🔴 expert.

Jouer toute sa ludothèque (flashcart)

  • Harmony / Harmony Encore — cartouche microSD (communauté AtariAge). Tu copies tes ROMs sur la carte et tu l'insères comme un jeu : aucune soudure 🟢, branchement immédiat.

    • Deux versions : Base (jeux ≤ 8 Ko) ou Encore (≤ 512 Ko, indispensable pour le homebrew récent).
    • Où : Stone Age Gamer (revendeur officiel), AtariAge. ~ 50–75 $.
    • UnoCart-2600 — alternative open-source DIY (PCB + microcontrôleur STM32) : moins chère mais à fabriquer/flasher soi-même. Pour bricoleurs.

Sortir une image propre (la RF d'origine est mauvaise)

La 2600 fabrique déjà son image composite : sa circuiterie combine les sorties de la TIA (synchro + 3 luminances + couleur) avant de l'envoyer au modulateur RF. D'où deux voies concrètes — et le piège n°1 : le brochage de la TIA change entre NTSC et PAL.

Brochage TIA — où prendre chaque signal (NTSC vs PAL) — transcrit de Console5 TechWiki (CC-BY-SA)

La TIA est un DIP 40 broches. Broche 1 = GND, broche 20 = Vcc (+5 V). Les signaux vidéo/audio ne sont pas sur les mêmes broches selon la version :

Signal NTSC (C010444) PAL (CO11903)
C.SYNC (synchro composite) broche 2 broche 2
LUMA OUT 1 broche 5 broche 5
LUMA OUT 2 broche 7 broche 6
LUMA OUT 0 broche 8 broche 7
COLOR OUTPUT (chroma) broche 9 broche 9
AUDIO 0 broche 12 broche 13
AUDIO 1 broche 13 (broche 12 = PAL‑S, pas d'audio)

⚠️ En PAL les broches 6/7/8 et 12/13 sont décalées (LUMA 2→6, LUMA 0→7, AUDIO 0→13). Se tromper de broche = image absente (rien de grillé côté sortie, mais mod inopérant). Astuce : ces sorties se retrouvent aussi sur les pattes des résistances voisines, plus faciles et plus sûres à souder que les broches de la puce. Les deux AUDIO 0/1 (NTSC) se mixent en mono (une résistance par voie).

Mod composite « 1 transistor » — procédure complète (console Vader / 2600A, d'après Brighty83 via mrpjevans)

Le plus simple : on ne reconstruit pas le composite depuis la TIA, on tamponne le composite déjà formé à l'entrée du modulateur RF.

Nomenclature : 1× transistor 2N3904 (NPN, monté en émetteur‑suiveur = buffer), 1× résistance 3,3 kΩ, 1× résistance 2,2 kΩ, 2× prises RCA (vidéo jaune + audio), fil, gaine.

Points de soudure — sur le modulateur RF (pastilles repérées sur la carte Vader) :

À câbler Pastille du modulateur
Masse (GND) 1
+5 V 3
Vidéo composite 4
Audio pastille « A » (sortie audio directe)

Câblage : la pastille 4 (composite) attaque l'entrée du buffer émetteur‑suiveur 2N3904 (base via une résistance de polarisation, collecteur au +5 V pastille 3, émetteur chargé vers la masse par une résistance — les deux valeurs 3,3 kΩ / 2,2 kΩ assurent polarisation de base et charge d'émetteur) ; la sortie tamponnée (émetteur) part vers l'âme du RCA jaune. L'audio (pastille « A ») → âme du RCA audio. Blindages RCA → masse (pastille 1). Percer le boîtier pour les 2 prises. Install 🟡, ~30–60 min.

⚠️ Pastilles spécifiques à la Vader : sur une autre révision (Heavy/Light Sixer, 4‑switch, Jr) les pastilles du modulateur diffèrent — repérer sur ta carte le point de composite (entrée du modulateur) + +5 V/GND ; le buffer, lui, ne change pas. À défaut de point composite propre, prendre directement C.SYNC + LUMA 0/1/2 (+ COLOR) sur la TIA (tableau ci‑dessus) vers un ampli vidéo.

  • 2600RGB (Tim Worthington) — le haut de gamme : carte interne générant RGB + S‑Video + composite (S‑Video/composite encodés depuis le RGB), audio mono double amplifié, 6 palettes, zéro latence, NTSC et PAL, quasi toutes les variantes, et remplace le régulateur 7805 par un modèle à découpage. Matériel : fer + fer à dessouder, soudure au plomb, flux, fil, perceuse + forets étagés. Install par révision (6‑switch / 4‑switch / 2600 Jr / Sears Video Arcade II / Atari 2800).

    • Honnêteté : les points de soudure exacts du 2600RGB ne sont pas en licence libre — ils sont dans le manuel illustré officiel de Tim Worthington, et ConsoleMods lui‑même y renvoie au lieu de les recopier. On ne les invente pas ici. Doc + achat : etim.net.au ; récap variantes : ConsoleMods : 2600RGB (CC‑BY‑SA).

Réglages / région

  • Region NTSC/PAL, 50/60 Hz : selon la console et les jeux — commutateur ajouté, ou choix à l'achat.

⚠️ Récap' effort : Harmony = zéro soudure (le plus simple pour jouer) ; composite = soudure légère ; 2600RGB = soudure avancée. On décrit la méthode, pas d'hébergement de ROMs.

Photos / assets

(À ajouter : Heavy Sixer vs Vader vs Jr, TIA, sortie AV.)

Réparation avancée

Contacts cartouche (cause n°1) + soudures ; peu d'électrolytiques. Méthodes : Diagnostic PCB · Recap · Pistes & vias.

Schémas Atari 2600 ✅

Model I, Jr, versions PAL et SECAM, et les modules de manettes.

Crédit

Schémas redessinés par Jerzy Sobola, reproduits ici pour la préservation. Ce ne sont pas des documents constructeur : le dessin est son travail.

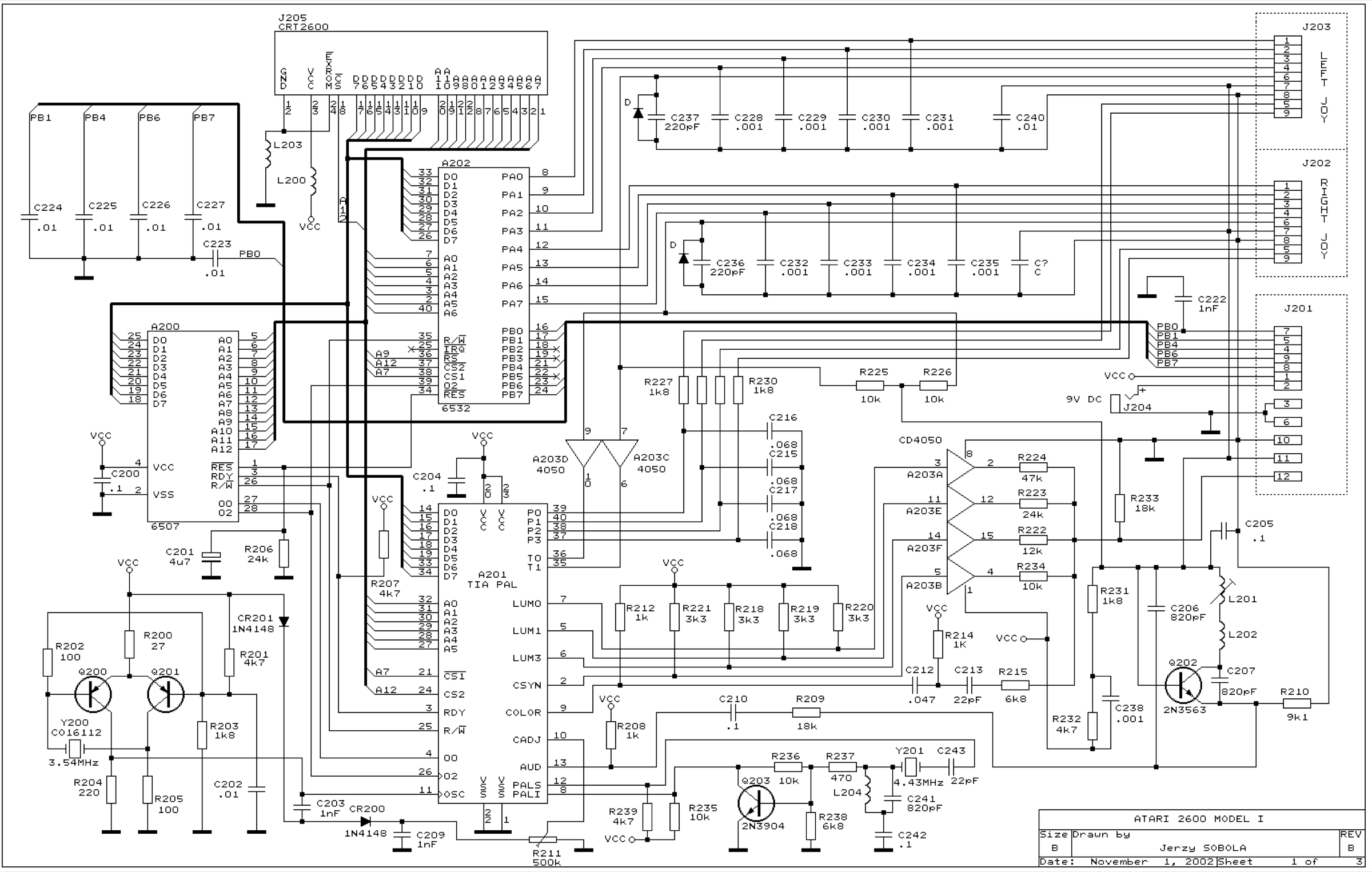

Schémas Atari 2600 — 26001 1

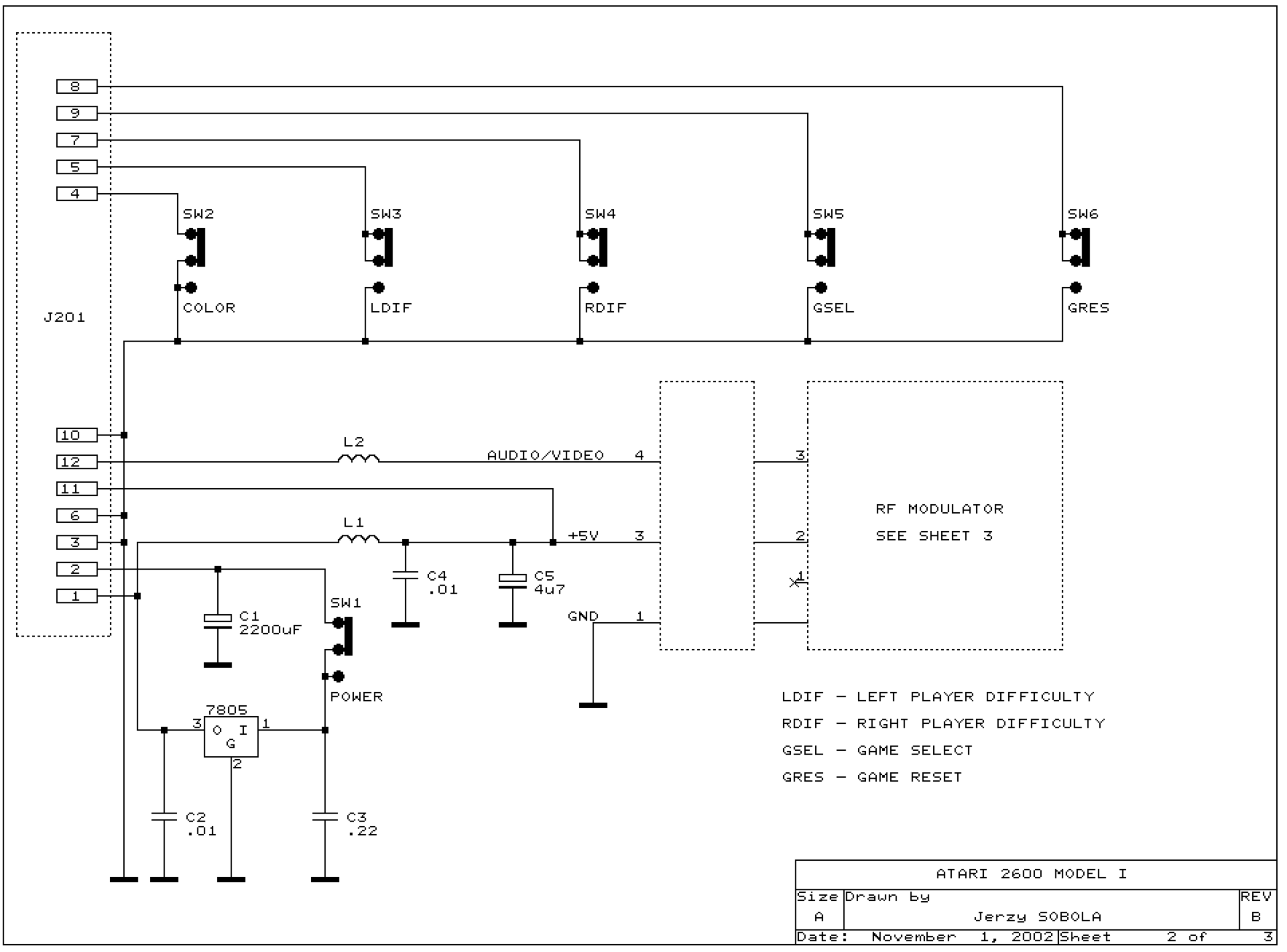

Schémas Atari 2600 — 26001 2

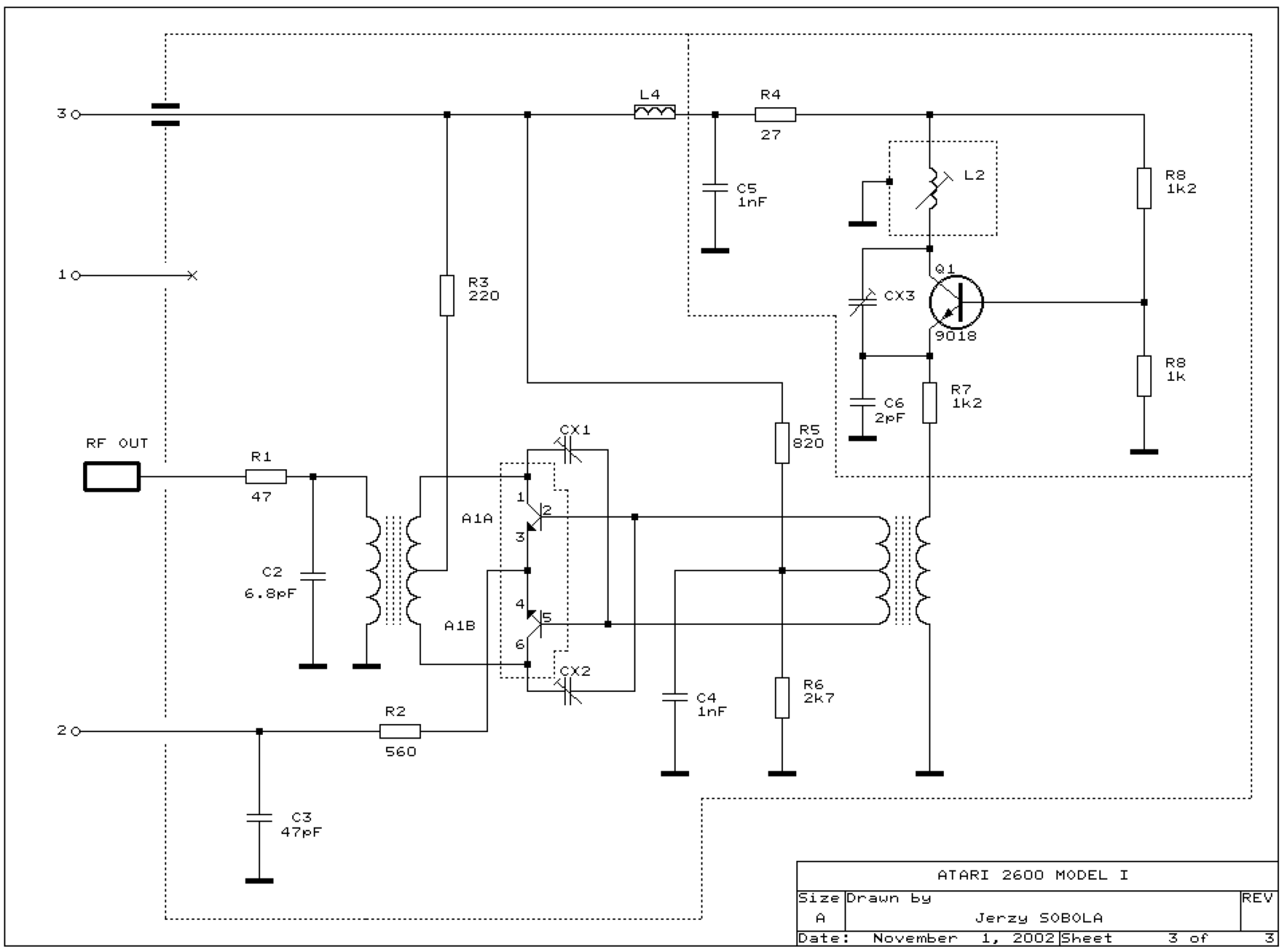

Schémas Atari 2600 — 26001 3

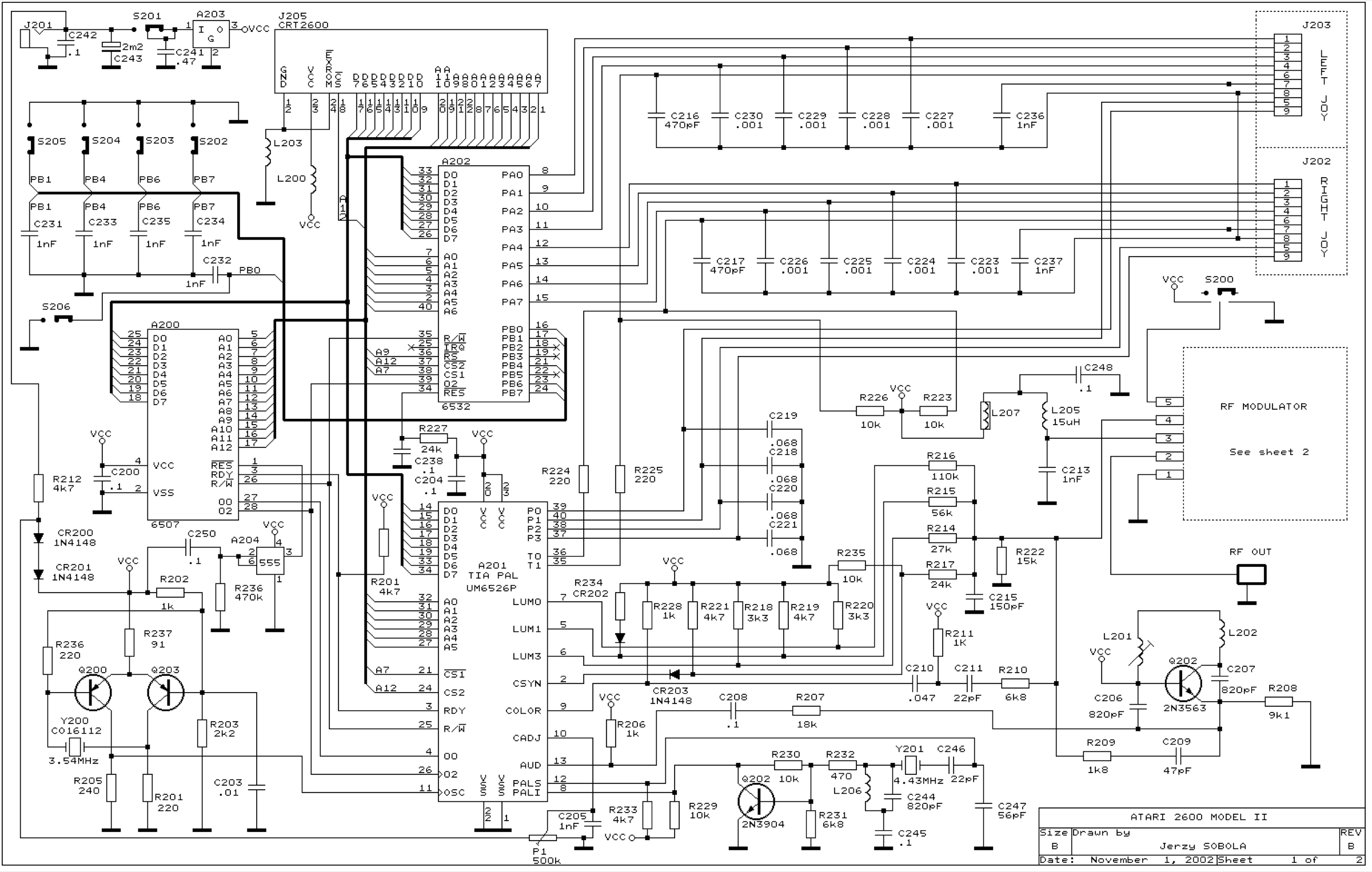

Schémas Atari 2600 — 26002 1

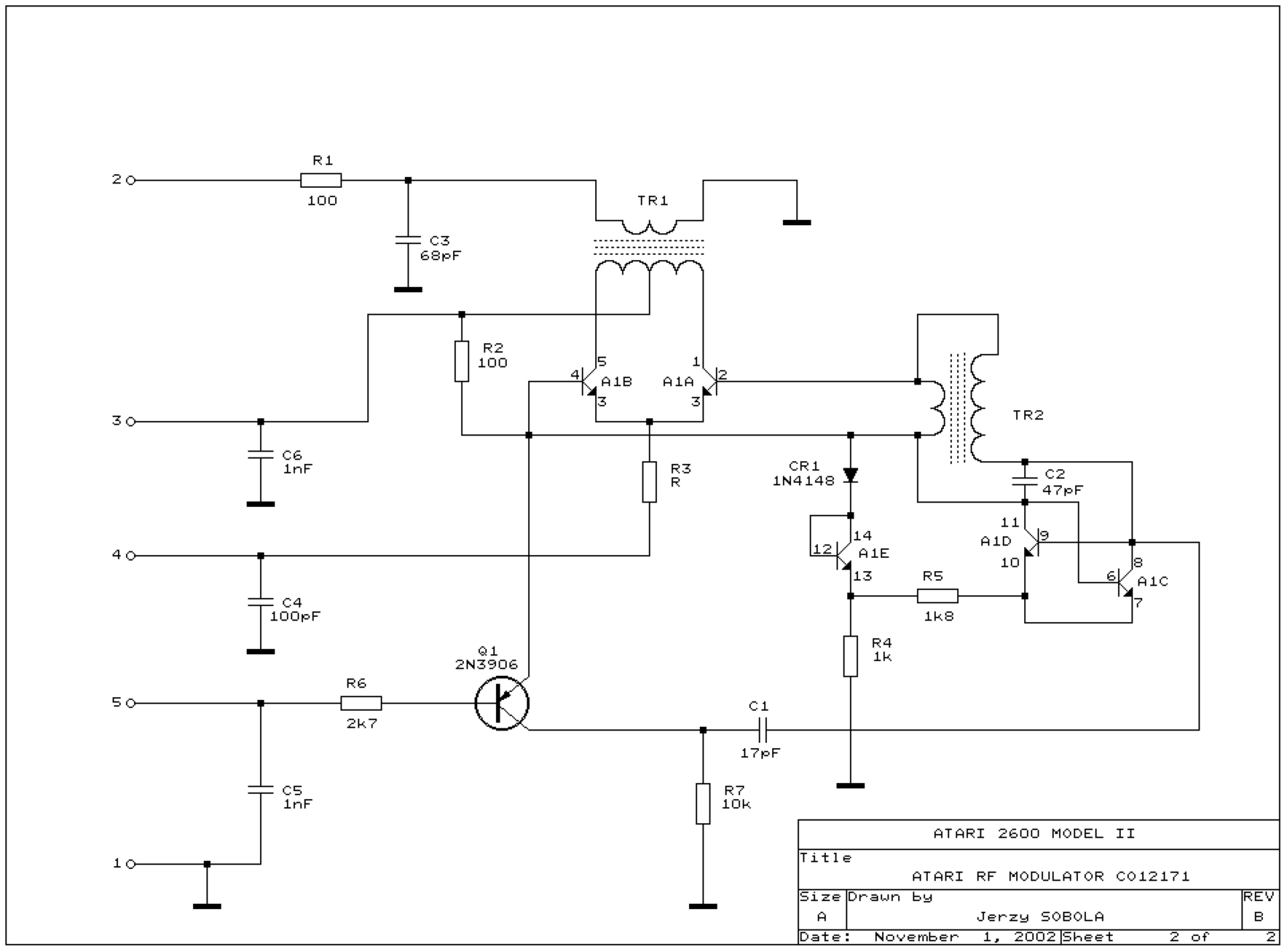

Schémas Atari 2600 — 26002 2

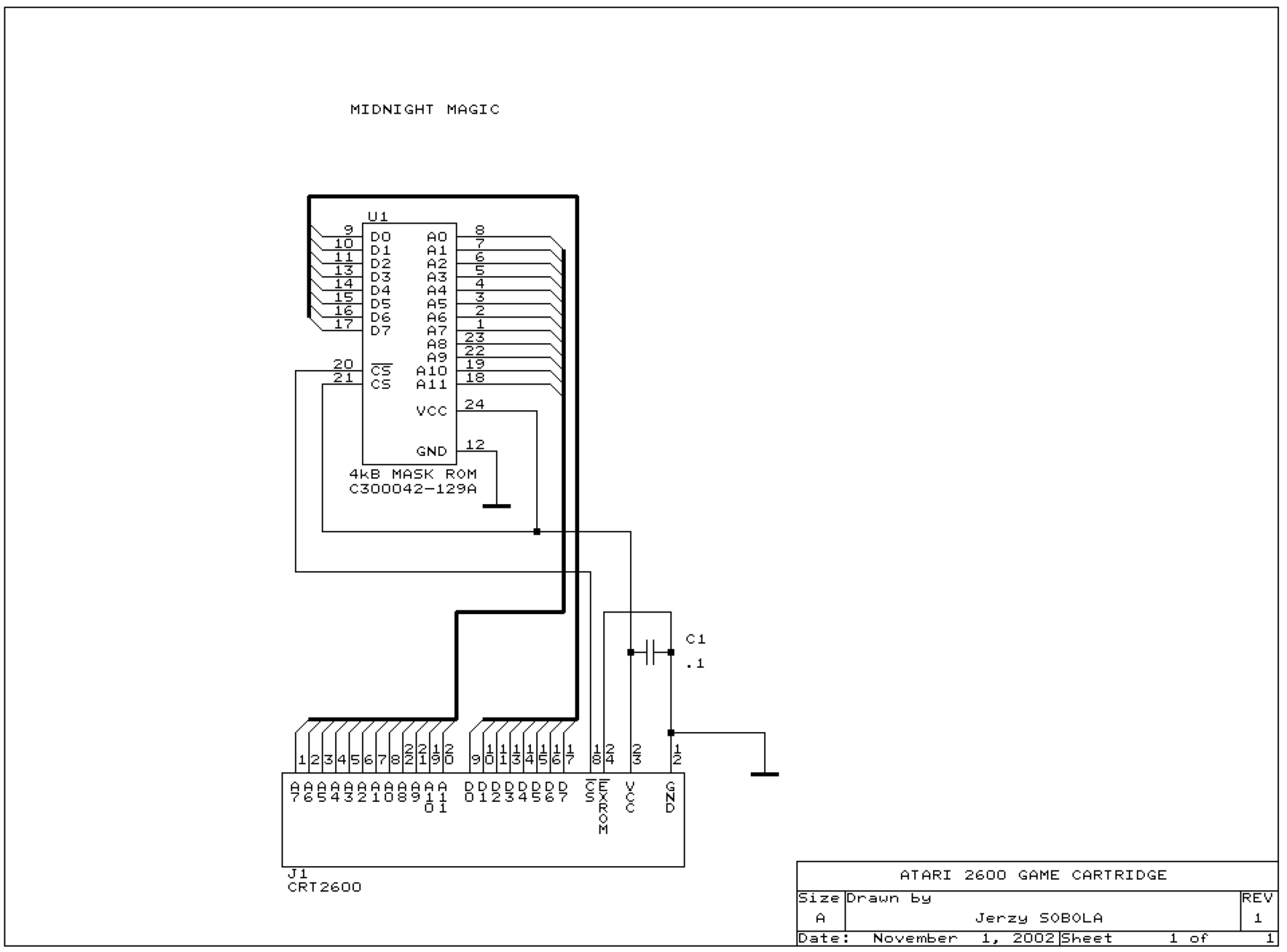

Schémas Atari 2600 — 2600crt

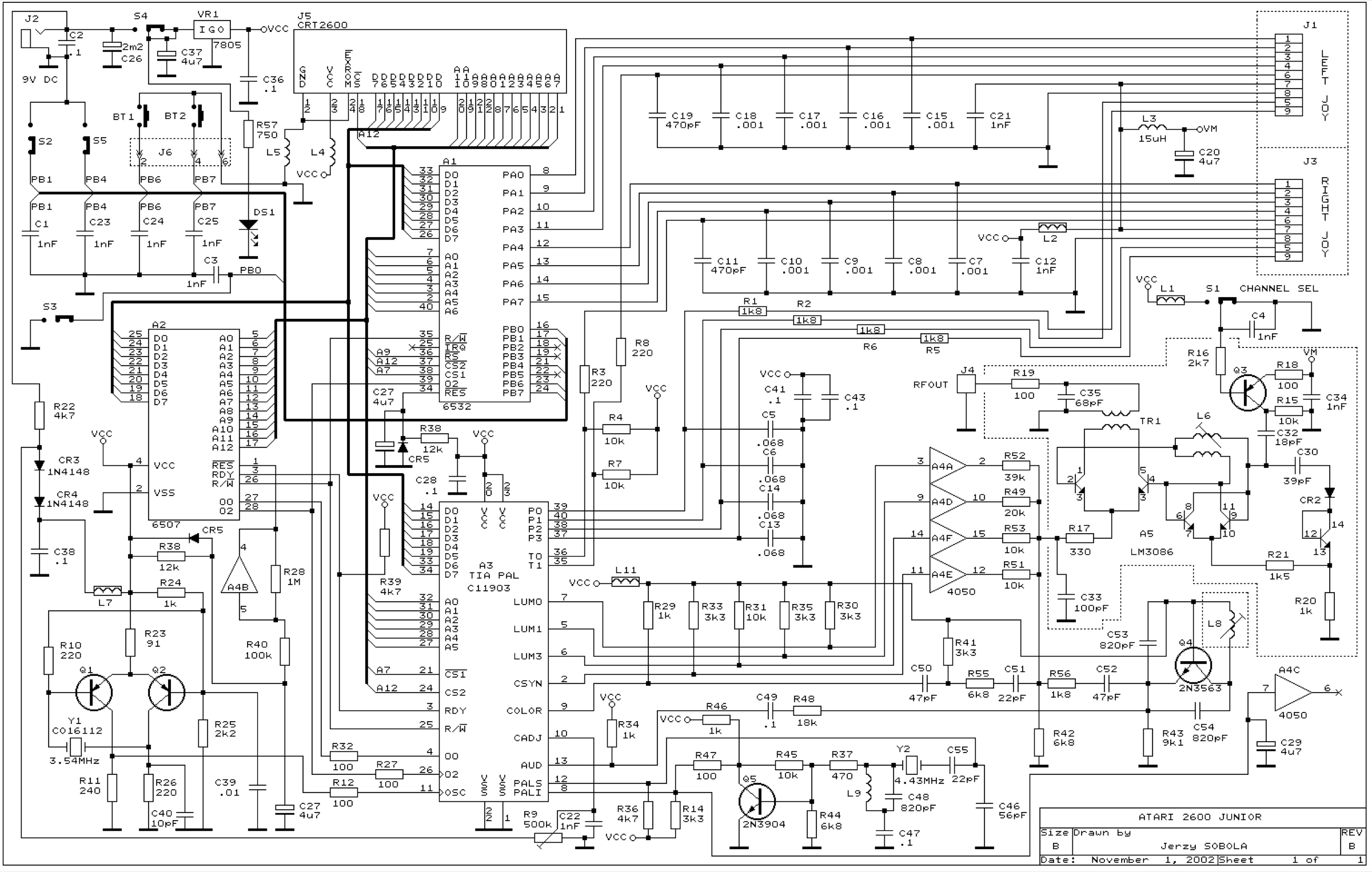

Schémas Atari 2600 — 2600jr

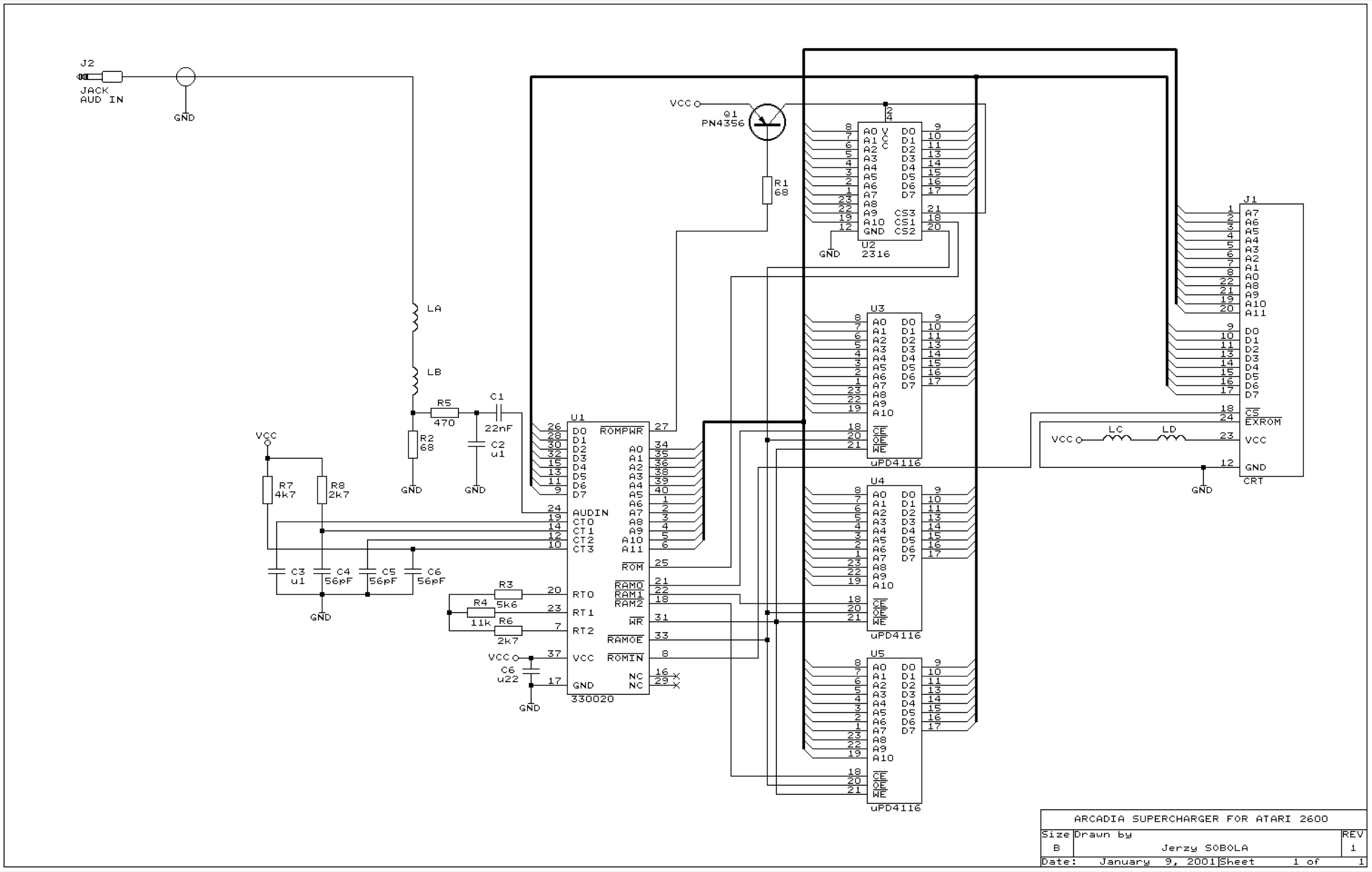

Schémas Atari 2600 — arcadia

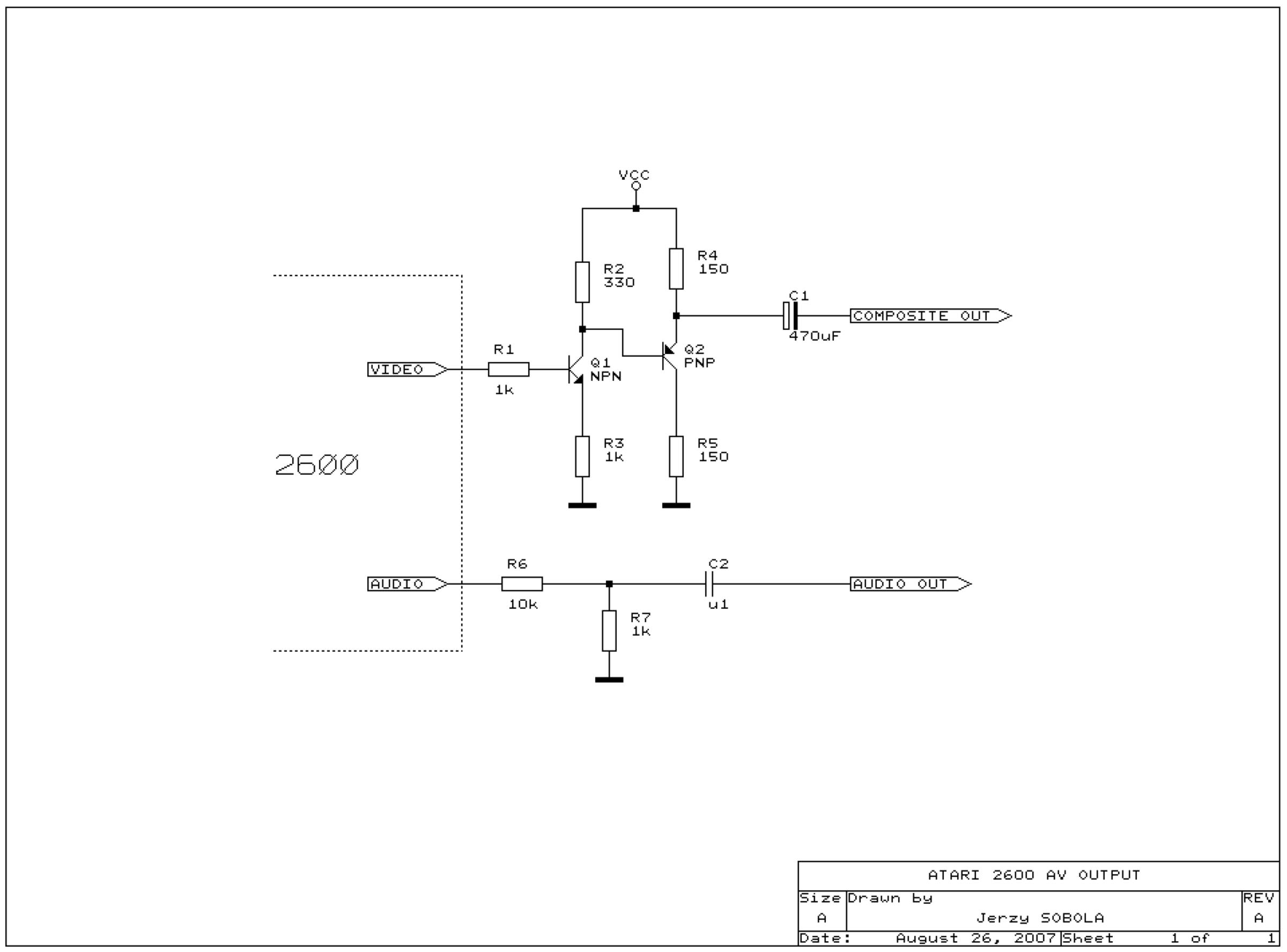

Schémas Atari 2600 — avout

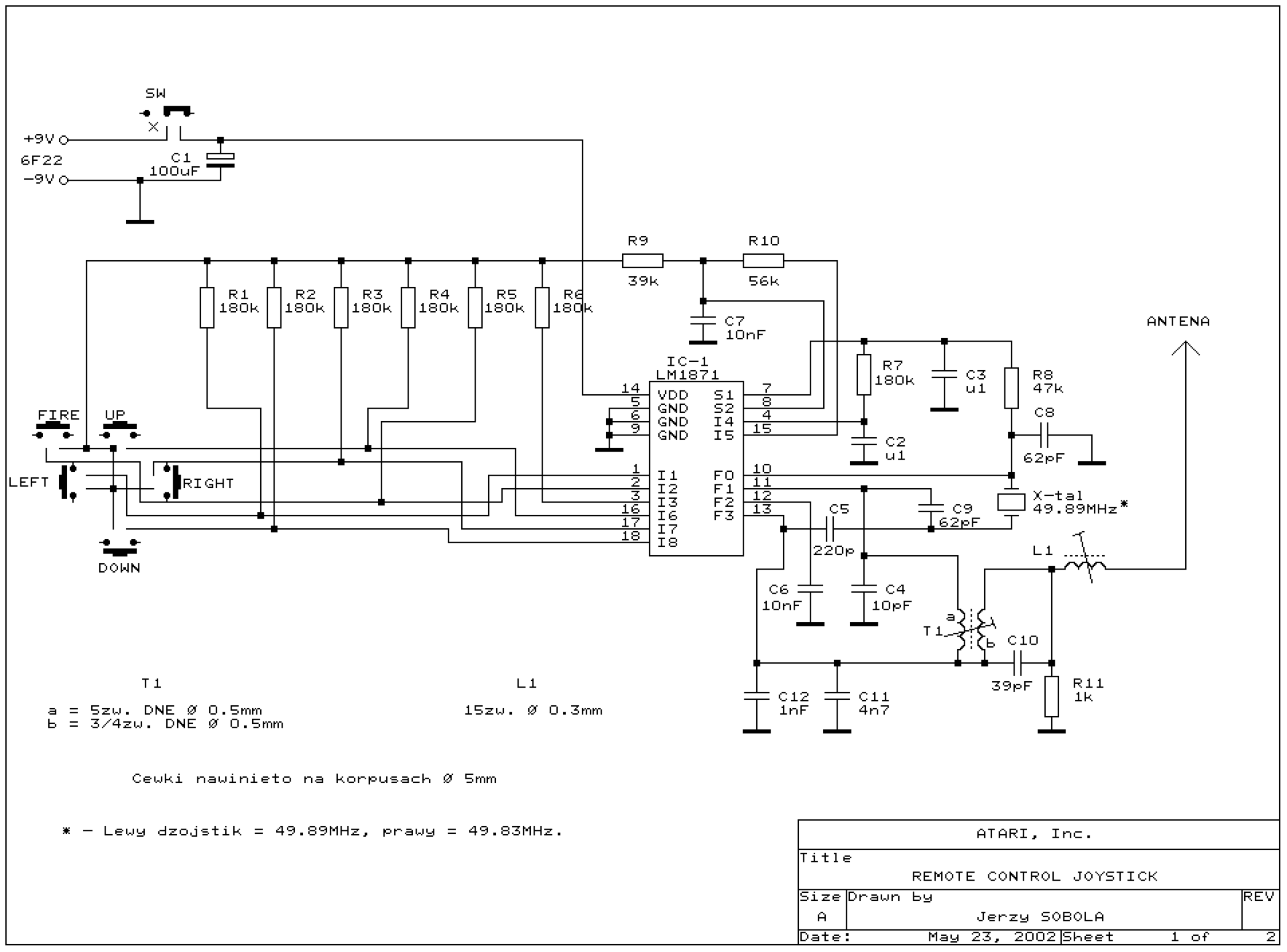

Schémas Atari 2600 — joyrem 1

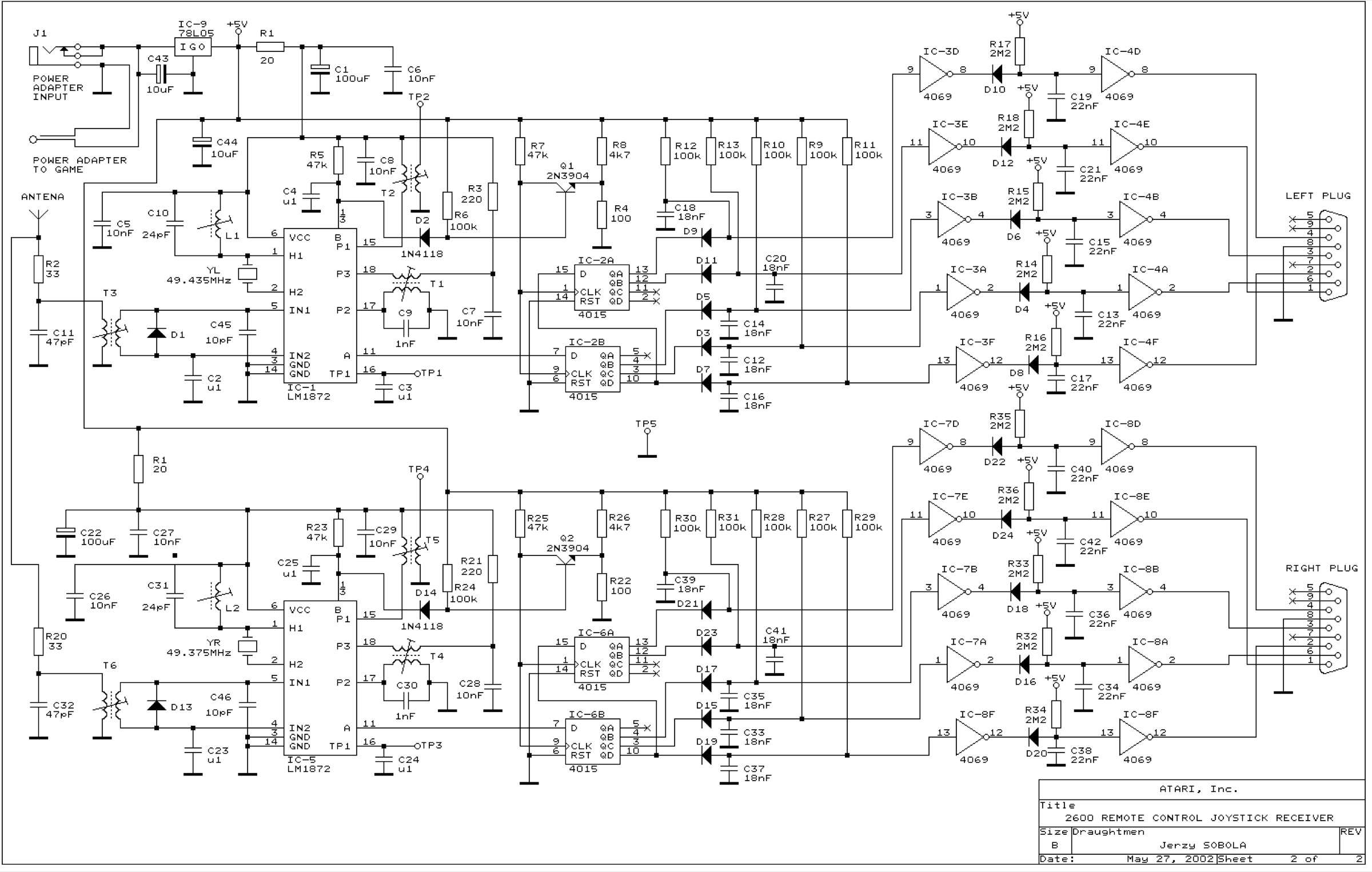

Schémas Atari 2600 — joyrem 2

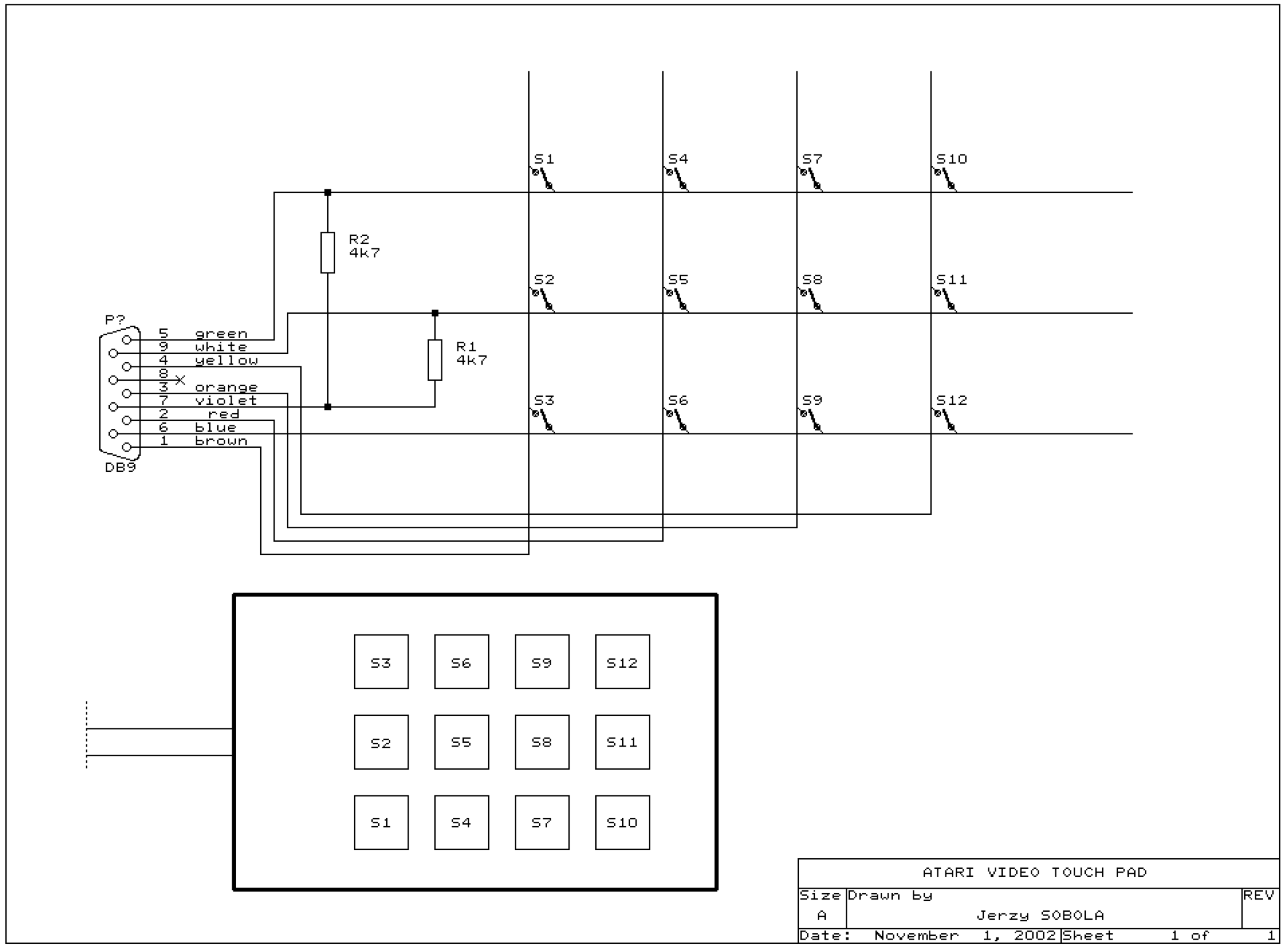

Schémas Atari 2600 — touchpad
