NEC PC Engine / TurboGrafx-16

Console de NEC + Hudson (1987, PC Engine au Japon ; TurboGrafx-16 aux US, 1989). CPU 8 bits mais graphismes 16 bits, jeux sur HuCard. Deux points préservation : le recap (les modèles CMS, surtout le Duo, fuient) et le mod RGB (pas de RGB propre d'origine).

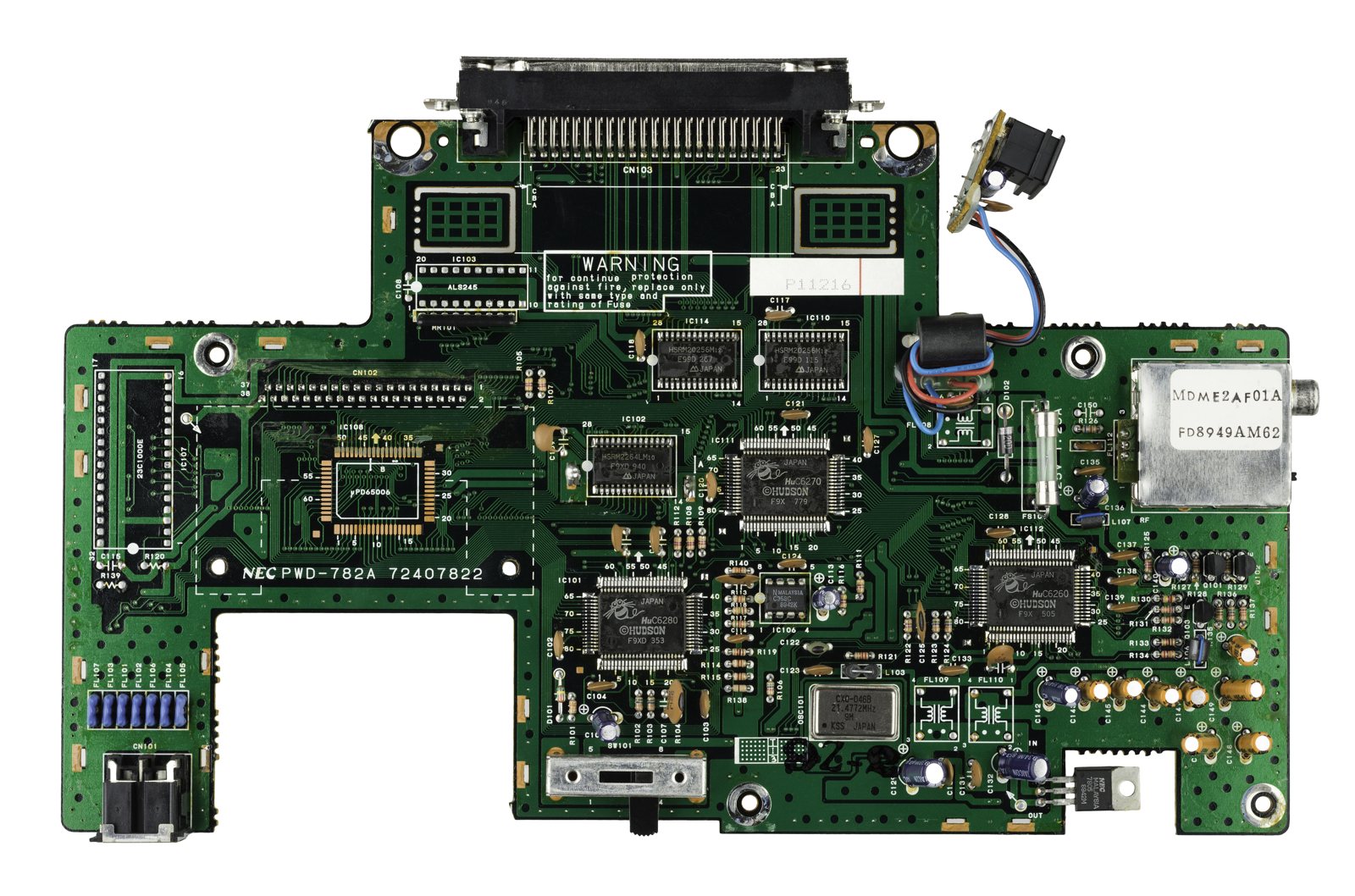

Carte NEC PC Engine / TurboGrafx-16
Carte NEC PC Engine / TurboGrafx-16. Photo : Evan-Amos, domaine public.

Identification

Champ Valeur
Fabricant NEC / Hudson
Sortie 1987 (JP), 1989 (US)
Génération 4e (8/16 bits)
Média HuCard (+ CD via add-on, voir CD/Duo)
Sortie vidéo native Composite / RF — RGB via mod
Région HuCard JP ≠ US (brochage/orientation)

Architecture

Bloc Puce Fréquence Rôle
CPU Hudson HuC6280 (cœur 65C02 modifié) ~7,16 MHz intègre PSG 6 voies (wavetable) + timer + I/O
Vidéo (VDC) HuC6270 482×242 max, 64 sprites, jusqu'à 481 couleurs à l'écran
Vidéo (VCE) HuC6260 encodeur couleur, palette 512
Mémoire 8 Ko travail + 64 Ko VRAM
Média HuCard (carte fine) — TurboChip aux US

Malgré son CPU 8 bits, le bus vidéo 16 bits et le VDC en font une machine plus proche des 16 bits pour l'affichage (d'où « TurboGrafx-16 » à l'export).

Modèles (famille PC Engine)

PC Engine (blanche) · CoreGrafx I/II (sortie AV au lieu du RF) · TurboGrafx-16 (US) · Shuttle (économique, sans port extension) · SuperGrafx (amélioré) · GT / TurboExpress (portable) · LT (à écran rabattable) · Duo (CD intégré, voir page dédiée).

  • SuperGrafx (1989) : 2ᵉ VDC + VPC (mélangeur de plans) — plus puissante mais seulement ~5 jeux dédiés (Ghouls'n Ghosts, Aldynes, Daimakaimura…), rétrocompatible PC Engine.
  • GT / TurboExpress : la PC Engine portable (mêmes HuCards que la console) — écran LCD, gourmande en piles, mod IPS/recap fréquents.

Périphériques

  • Manette : le hub TurboTap / Multitap monte à 5 joueurs (Bomberman). Pads Avenue Pad 6 (6 boutons, pour les jeux qui l'exploitent, ex. Street Fighter II′ CE), turbo pads.
  • Souris, tablette, et le lecteur CD-ROM² (voir page dédiée).

Pannes fréquentes

Symptôme Cause probable Piste
Son/vidéo dégradés, corrosion (CoreGrafx/Duo) Condensateurs CMS qui fuient Recap
HuCard non lue Contacts connecteur Nettoyage
Pas d'image Alim, VCE, contacts Diagnostic
Image RF terne Sortie non RGB Mod RGB

Procédure — console morte, dans l'ordre ✅

Ce que cette procédure ajoute

Un ordre pensé pour une console, pas pour une carte arcade : ce qui tue ces machines n'est presque jamais le CPU. C'est, dans l'ordre réel, l'alimentation, les condensateurs, le lecteur ou le slot de cartouche, et la logique seulement ensuite. → Diagnostic PCB

1. L'alimentation. Deux cas selon la machine. Bloc externe : ⚠️ lire le marquage sur la machine, à côté de la prise, et vérifier l'adaptateur en face — tension et polarité. Une machine à centre négatif alimentée en centre positif y laisse son fusible, parfois son régulateur ; ne pas se fier à l'étiquette d'un bloc tiers ni à un embout universel. Alimentation interne (la machine se branche directement au secteur) : le secteur est dans le boîtier. Débrancher, attendre, et vérifier que les gros condensateurs sont déchargés avant de toucher la carte. Dans les deux cas, mesurer en charge : un bloc fatigué tient sa tension jusqu'à ce qu'on lui demande du courant.

2. Le fusible. Beaucoup de ces machines en ont un juste derrière la prise — c'est la pièce faite pour mourir. Le tester en continuité, hors circuit. Un fusible qui resaute est un court-circuit, pas un problème de fusible.

3. Les condensateurs. Sur la plupart des machines de cet âge, c'est le suspect par défaut et non le dernier recours — les électrolytiques CMS qui fuient rongent les pistes dessous avant de donner le moindre autre signe. ⚠️ Toutes n'en sont pas là : certaines en portent très peu et ne se recappent pas par principe. Lire ce que cette page en dit avant de sortir le fer. → Recap

4. Le connecteur de cartouche. Contacts de la cartouche à l'alcool isopropylique, jamais à la gomme abrasive : elle enlève la dorure et le problème revient en pire. Côté machine, inspecter les broches du slot — écartées, tordues ou oxydées — et vérifier la continuité entre le slot et la carte.

5. La sortie vidéo. Isoler la machine de l'affichage : un autre câble, une autre télé, une autre entrée. Une part non négligeable des « consoles mortes » est un câble mort, ou un afficheur qui n'accroche pas ce que la machine sort — voir la section vidéo de cette page pour savoir quoi.

6. Toujours rien. Maintenant, et seulement maintenant, la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB

Mods populaires — quoi acheter, où, procédures

Sourcing

Pas de section PC Engine sur ConsoleMods → infos d'après savoir communautaire établi (RetroRGB, Console5 pour le recap). Soudure : 🟢 aucune · 🟡 · 🟠 · 🔴.

Vidéo — passer du RF/composite au RGB

  • La PCE ne sort que RF/composite d'origine → mod RGB pour une image propre : on prélève le RGB analogique généré par le VCE (HuC6260) et on l'amplifie vers une péritel. Des cartes RGB prémontées existent (bien plus simple qu'en DIY). → RGB & Péritel.
  • HDMI : après le mod RGB, un RAD2x (câble péritel→HDMI, ligne doublée) ou un kit numérique interne.
Ce qui est établi sur le mod RGB PCE (savoir communautaire — pas de source CC)

Le HuC6260 (VCE) convertit le RGB numérique de la palette en analogique via trois DAC 3 bits (un par composante R/V/B). Un montage documenté :

  • Ampli R/V/B : un THS7314 (ampli vidéo 3 canaux) porte les R/V/B au niveau péritel.

  • Sync : le signal sync sort du HuC6260 et est disponible sur la broche 22C du port d'extension (rien entre les deux) — pratique pour l'attraper sans souder sur la puce ; sinon un LM1881 (séparateur de sync) recrée une CSYNC propre.

  • Composite : déjà présent d'origine (peut servir de source de sync via le LM1881).

⚠️ Les broches R/V/B exactes du HuC6260 dépendent du modèle (PC Engine blanc, CoreGrafx, Duo, SuperGrafx, TurboGrafx US) et vivent dans des schémas illustrés communautaires (threads shmups « THS AMP based RGB », 8bitplus) — non recopiés ici faute de source en licence libre, et on n'invente pas un numéro de broche (une erreur = pas d'image). Le plus sûr reste une carte RGB prémontée pour ton modèle, ou le schéma cité en Sources.

Jouer sa ludothèque — flashcart

  • Turbo EverDrive Pro (Krikzz) — HuCard + CD sur SD, plug-and-play 🟢. Où : Krikzz, Stone Age Gamer.
  • Modèles CD (CD-ROM²/Duo) : Super SD System 3 (Terraonion) remplace CD + BIOS + RAM par du SD → voir CD/Duo (⚠️ recap obligatoire sur ces unités à CMS).

Fiabilité

  • Recap préventif sur les modèles à CMS (surtout Duo/CD ; listes Console5). Émulation : Mednafen/Beetle PCE (précis), MAME.

Région JP ≠ US (brochage inversé)

Les HuCards japonaises et TurboChip US ont le même hardware mais un brochage miroir (inversion volontaire) → une carte ne rentre pas dans l'autre console sans adaptateur (Kisado…). Ce n'est pas un chiffrement, juste un détrompeur mécanique.

Photos / assets

(À ajouter : PC Engine vs TurboGrafx, HuCard, carte interne.)

Réparation avancée

Recap (électrolytiques d'époque) + contacts du slot HuCard ; sortie RGB par mod. Méthodes : Recap · Diagnostic PCB · Pistes & vias.

Documentation constructeur archivée ✅

Documentation constructeur archivée localement. ⚠️ Ce sont des manuels d'utilisation et de référence, pas des manuels de service : ils donnent les caractéristiques, les connecteurs et le fonctionnement attendu, mais pas les schémas ni les tensions de dépannage.

  • TurboGrafx-16 — PDF

Statut

Documents constructeur sans licence explicite, conservés à titre de préservation (machines hors production depuis des décennies).
