Sega SG-1000¶
Première console de Sega (1983), sortie le même jour que la Famicom au Japon. Matériel 8 bits classique (Z80 + TMS9918A) ancêtre direct de la Master System : ses jeux tournent sur Mark III et Master System japonaise.
Identification¶
| Champ | Valeur |
|---|---|
| Fabricant | Sega |
| Sortie | 1983 (Japon) |
| Génération | 3e (8 bits) |
| Modèles | SG-1000 · SG-1000 II · SC-3000 (ordinateur) · Mark III (1985) |
| Média | Cartouche + Sega My Card (via Card Catcher) |
Architecture¶
| Bloc | Puce | Fréquence | Rôle |
|---|---|---|---|
| CPU | Zilog Z80A | 3,58 MHz | (composant noté pour 4 MHz) |
| Vidéo | Texas Instruments TMS9918A | 256×192, 16 couleurs, 32 sprites | |
| Son | Texas Instruments SN76489AN (PSG) | 3 voies + bruit | |
| Mémoire | 1 Ko RAM + 16 Ko VRAM | (SC-3000 : 2 Ko RAM) | |
| Média | Cartouche ROM + My Card | 51 jeux cartouche, 29 sur My Card |
Le TMS9918A et le SN76489 sont des puces très répandues à l'époque (MSX, ColecoVision…), ce qui explique la proximité de plusieurs machines contemporaines.
Modèles & famille¶
- SG-1000 (1983) : joystick câblé à la console.
- SG-1000 II (1984) : manettes détachables (base du pad Master System).
- SC-3000 : version micro-ordinateur avec clavier ; cartouches BASIC ajoutant jusqu'à 32 Ko de RAM, support cassette.
- Sega Mark III (1985) : évolution qui deviendra la Master System à l'export.
Média & compatibilité¶
- Sega My Card : cartes-jeux fines et bon marché, lues via l'accessoire Card Catcher (adaptateur cartouche).
- Compatibilité ascendante : tous les jeux SG-1000 tournent sur Mark III et sur la Master System japonaise — un fil de continuité 8 bits chez Sega.
Pannes fréquentes¶
| Symptôme | Cause probable | Piste |
|---|---|---|
| Cartouche non lue | Oxydation connecteur | Nettoyage contacts |
| Pas d'image | Alim, VDP, sortie RF | Diagnostic |
| Plastique jauni | UV / ABS | Retrobright |
| Manette (SG-1000) | Câble/soudures | Ressouder / remplacer |
(Peu de condensateurs électrolytiques : recap secondaire, comme la Master System.)
Procédure — console morte, dans l'ordre ✅¶
Ce que cette procédure ajoute
Un ordre pensé pour une console, pas pour une carte arcade : ce qui tue ces machines n'est presque jamais le CPU. C'est, dans l'ordre réel, l'alimentation, les condensateurs, le lecteur ou le slot de cartouche, et la logique seulement ensuite. → Diagnostic PCB
1. L'alimentation. Deux cas selon la machine. Bloc externe : ⚠️ lire le marquage sur la machine, à côté de la prise, et vérifier l'adaptateur en face — tension et polarité. Une machine à centre négatif alimentée en centre positif y laisse son fusible, parfois son régulateur ; ne pas se fier à l'étiquette d'un bloc tiers ni à un embout universel. Alimentation interne (la machine se branche directement au secteur) : le secteur est dans le boîtier. Débrancher, attendre, et vérifier que les gros condensateurs sont déchargés avant de toucher la carte. Dans les deux cas, mesurer en charge : un bloc fatigué tient sa tension jusqu'à ce qu'on lui demande du courant.
2. Le fusible. Beaucoup de ces machines en ont un juste derrière la prise — c'est la pièce faite pour mourir. Le tester en continuité, hors circuit. Un fusible qui resaute est un court-circuit, pas un problème de fusible.
3. Les condensateurs. Sur la plupart des machines de cet âge, c'est le suspect par défaut et non le dernier recours — les électrolytiques CMS qui fuient rongent les pistes dessous avant de donner le moindre autre signe. ⚠️ Toutes n'en sont pas là : certaines en portent très peu et ne se recappent pas par principe. Lire ce que cette page en dit avant de sortir le fer. → Recap
4. Le connecteur de cartouche. Contacts de la cartouche à l'alcool isopropylique, jamais à la gomme abrasive : elle enlève la dorure et le problème revient en pire. Côté machine, inspecter les broches du slot — écartées, tordues ou oxydées — et vérifier la continuité entre le slot et la carte.
5. La sortie vidéo. Isoler la machine de l'affichage : un autre câble, une autre télé, une autre entrée. Une part non négligeable des « consoles mortes » est un câble mort, ou un afficheur qui n'accroche pas ce que la machine sort — voir la section vidéo de cette page pour savoir quoi.
6. Toujours rien. Maintenant, et seulement maintenant, la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB
Préservation & émulation¶
- Flashcart / adaptateurs : la machine étant rare, l'émulation est la voie courante (MAME, Genesis Plus GX, émulateurs SMS qui couvrent le SG-1000).
- Rétrocompat : voir Master System pour jouer aux jeux SG-1000 sur du matériel plus courant (Mark III / SMS japonaise).
Mods & réparation — quoi acheter, comment¶
La priorité : sortir du RF
La SG-1000 est RF-only d'origine (image médiocre, bruitée). Le mod le plus utile est une sortie composite/AV directe.
- Mod composite/AV 🟠 : prendre le signal vidéo composite en amont du modulateur RF (sur le VDP TMS9918A / le buffer vidéo) et le router vers une prise RCA → image nette. Câblage documenté par la communauté SMS Power (le VDP TMS9918A est le même que MSX/ColecoVision, mods transposables).
- Rétrocompat pour jouer : le plus simple pour la ludothèque reste de passer sur Mark III / Master System japonaise (compatibles cartouches SG-1000) + un Master EverDrive → voir Master System.
- Recap : peu d'électrolytiques → recap secondaire (contrôle alim). Priorité au nettoyage des contacts cartouche/manette.
Photos / assets¶
(À ajouter : SG-1000 vs SG-1000 II, SC-3000, My Card + Card Catcher, carte.)
Réparation avancée
Logique discrète : contacts, RAM, alim ; peu d'électrolytiques. Méthodes : Diagnostic PCB · Recap · Pistes & vias.
Documentation technique archivée ✅¶
Documentation constructeur archivée localement : schémas, synoptiques, tensions attendues, nomenclature. C'est la référence quand un symptôme ne colle à aucune panne connue.
Statut
Documents constructeur conservés à titre de préservation (machines hors production depuis des décennies), sans licence explicite — même position que pour les manuels de bornes déjà archivés ici.
Sources & attribution¶
- Wikipédia — SG-1000 — CC-BY-SA — https://fr.wikipedia.org/wiki/SG-1000
- Wikipedia (EN) — SG-1000 (specs, modèles, compat) — CC-BY-SA — https://en.wikipedia.org/wiki/SG-1000
Image :
-

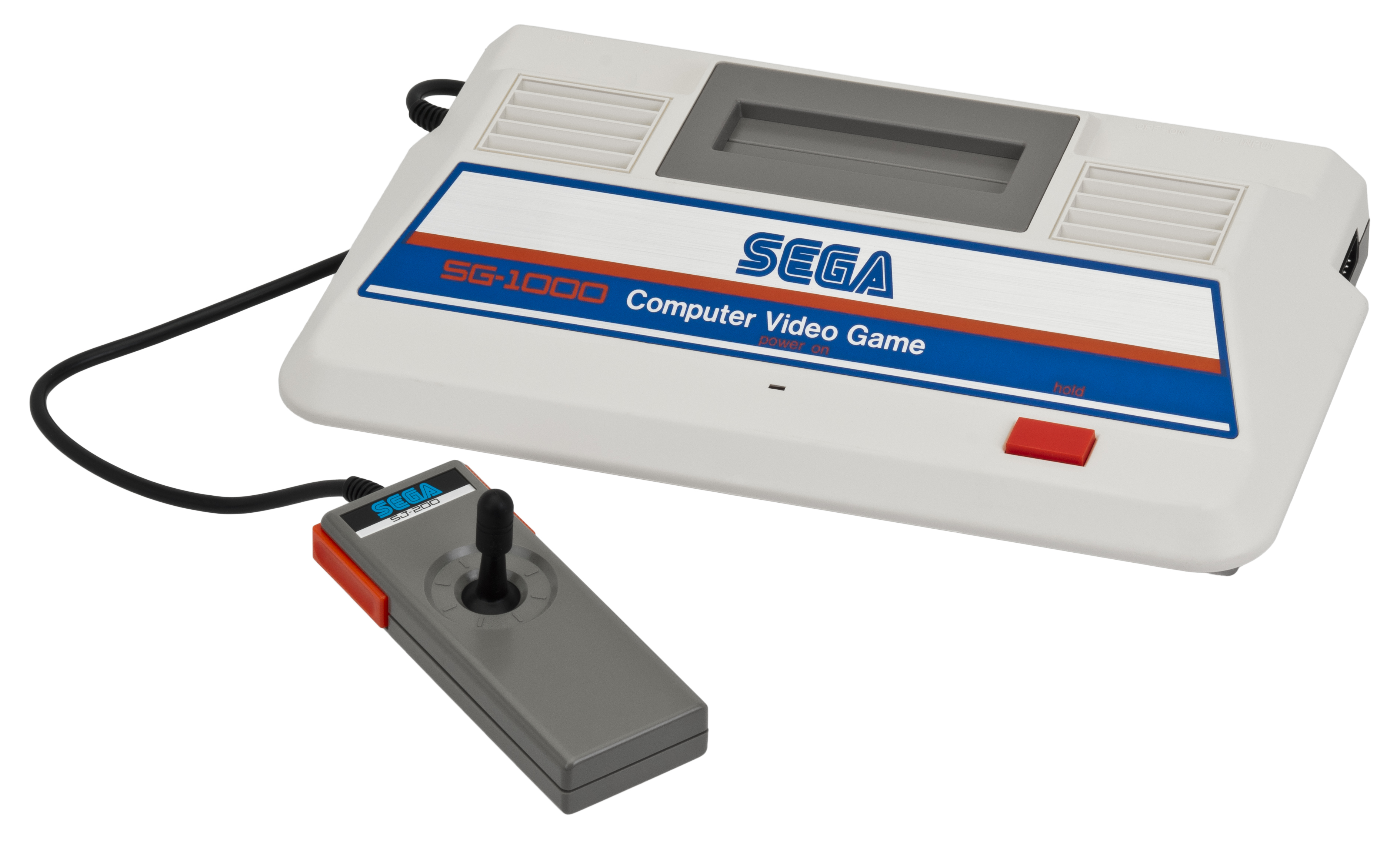

sg-1000.jpg— Evan-Amos, domaine public — https://commons.wikimedia.org/wiki/File:Sega-SG-1000-Console-Set.jpg
