Atari 5200

Console d'Atari (1982), dérivée des micros 400/800. Restée célèbre pour ses joysticks analogiques notoirement fragiles (auto-centrage défaillant) — la réparation la plus fréquente.

Carte Atari 5200

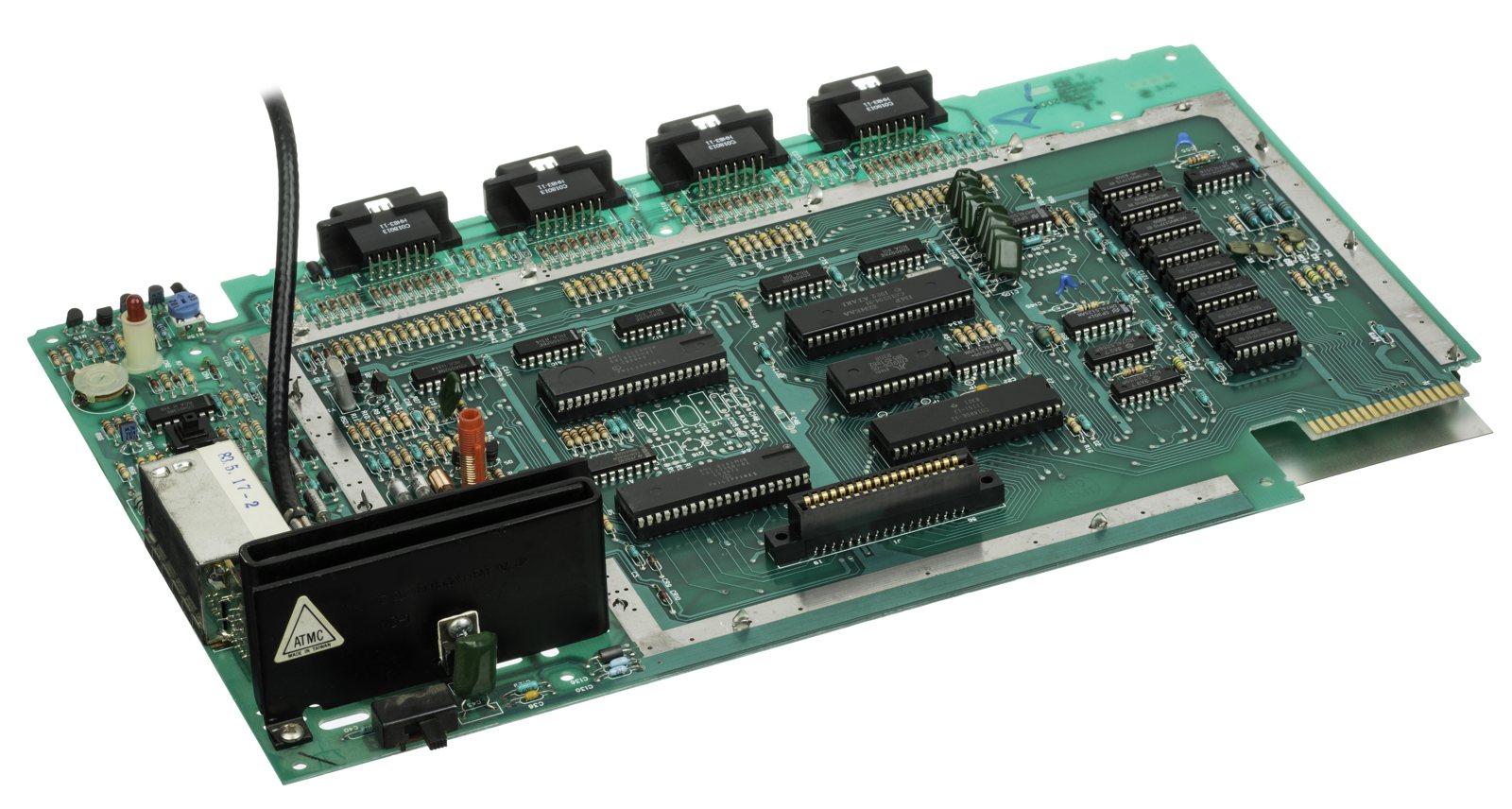

Carte Atari 5200. Photo : Evan-Amos, domaine public.

Identification

Champ Valeur
Fabricant Atari
Sortie 1982
Base micros Atari 400/800

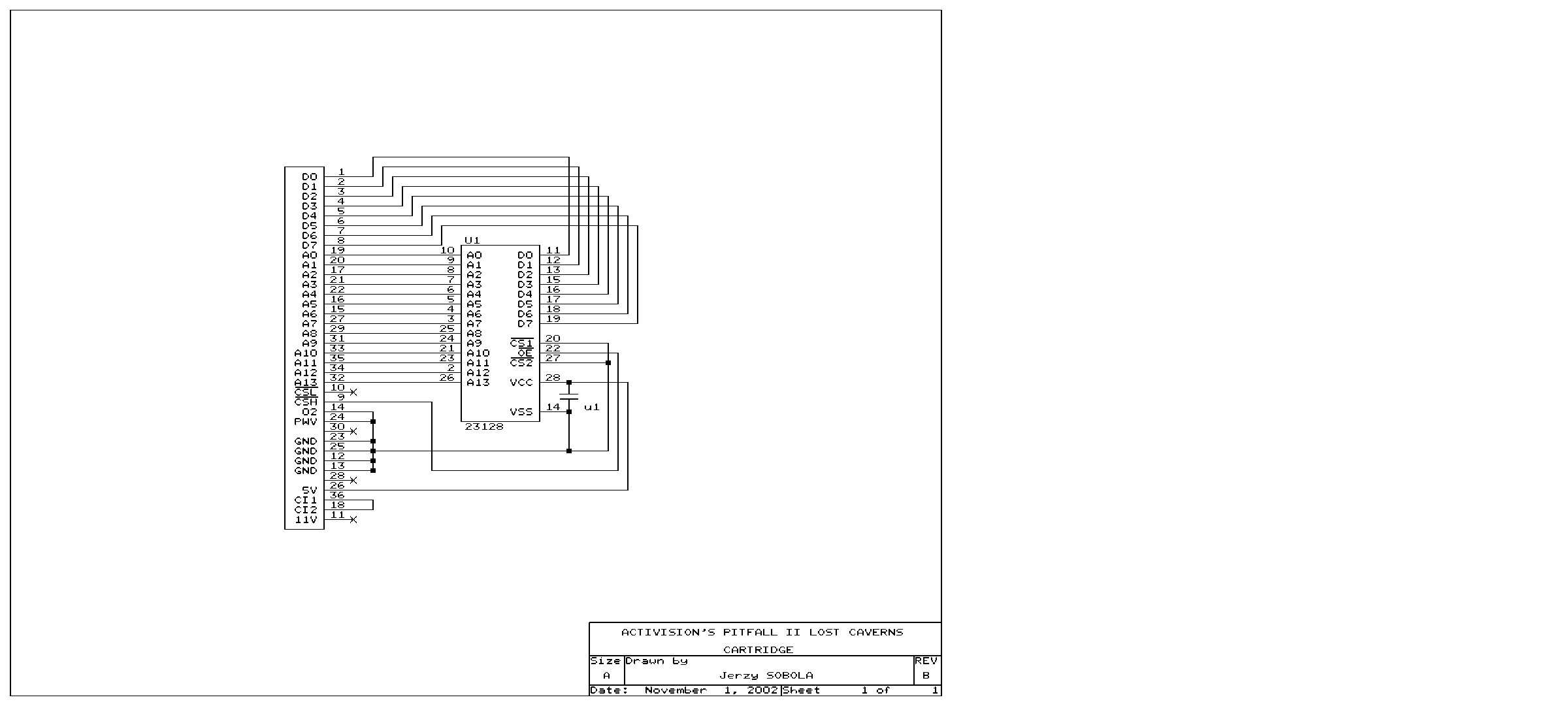

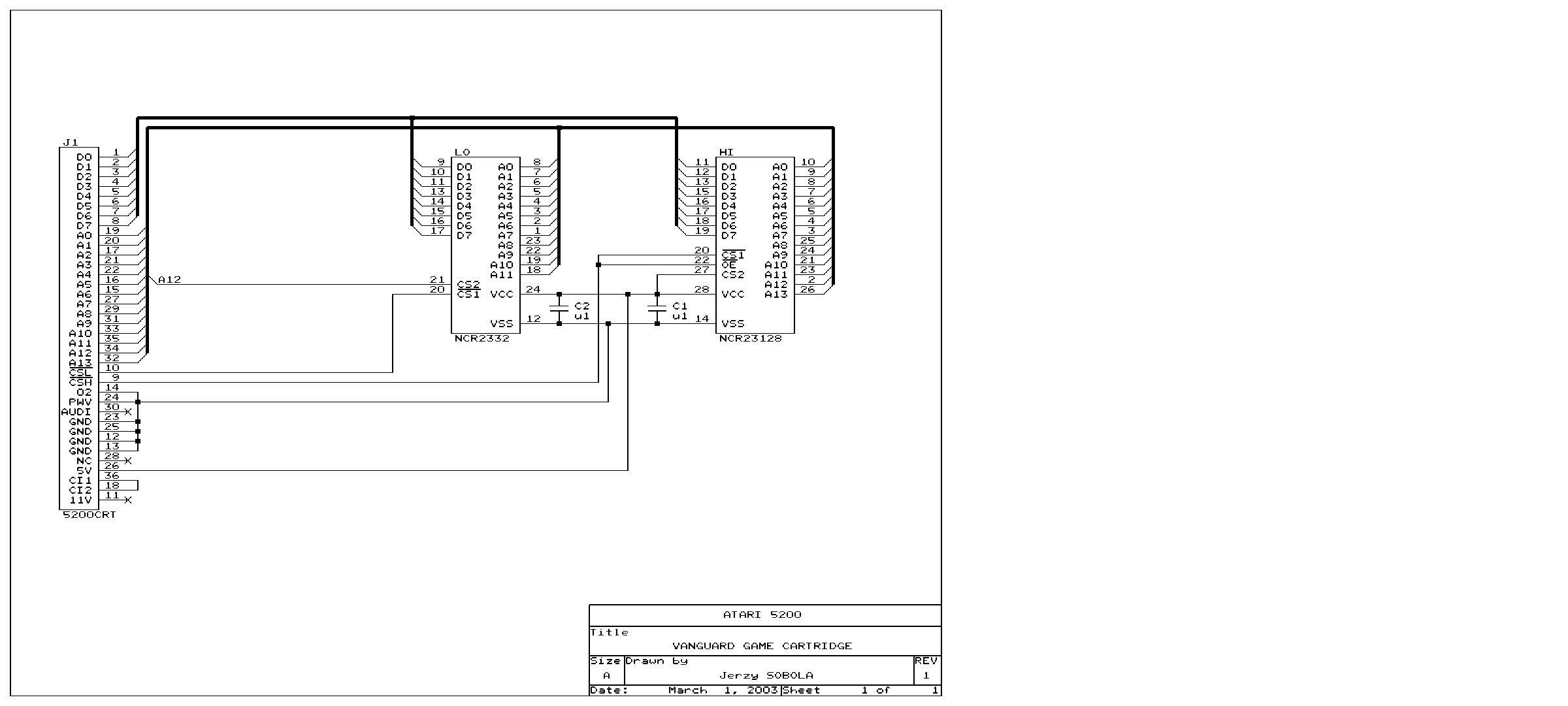

Média Cartouche
Manettes analogiques (auto-centrage)

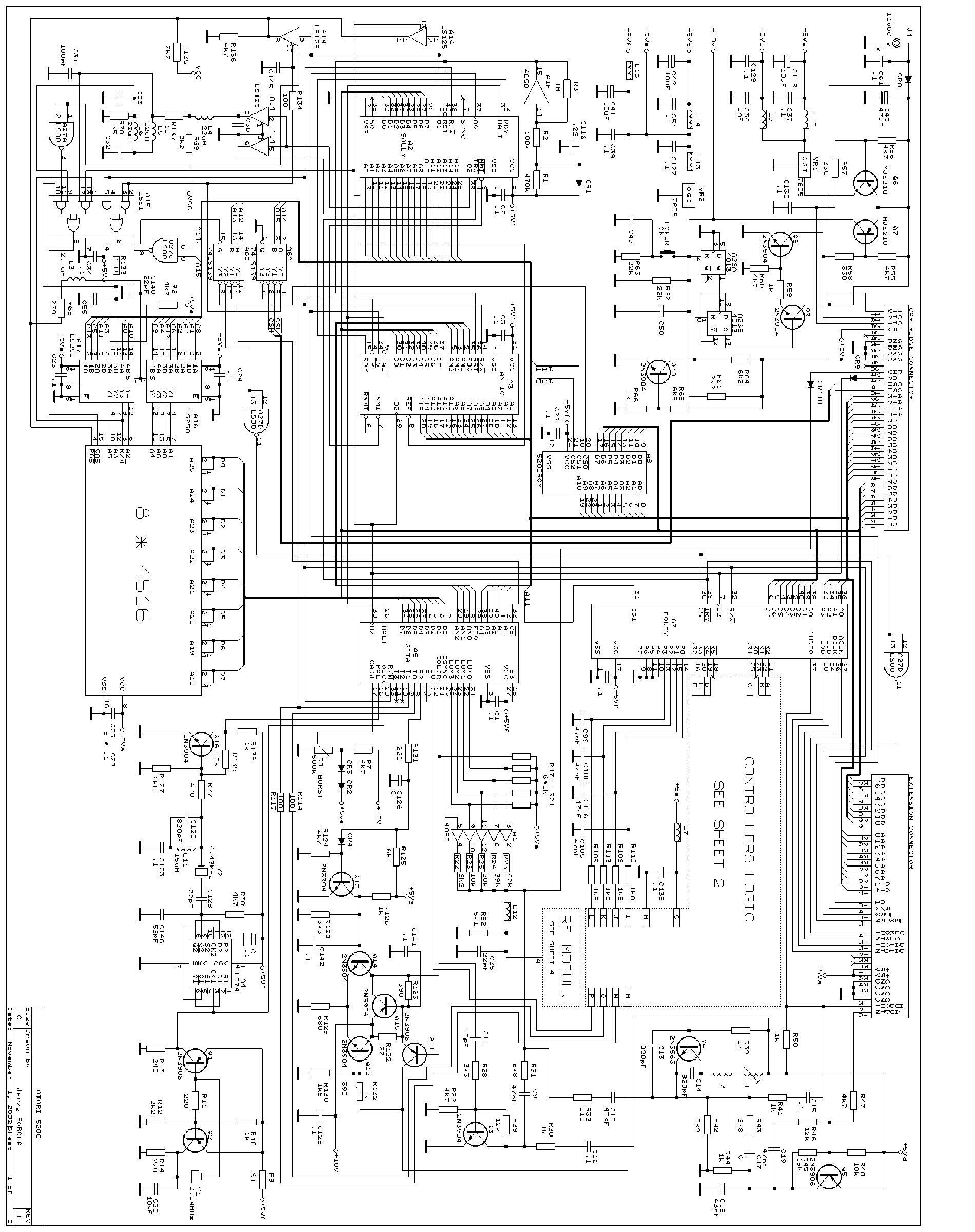

Architecture

Bloc Puce Fréquence Rôle
CPU MOS 6502C ~1,79 MHz
Affichage ANTIC (processeur de display list) + GTIA l'ANTIC lit une « liste d'affichage » en RAM ; le GTIA génère la couleur

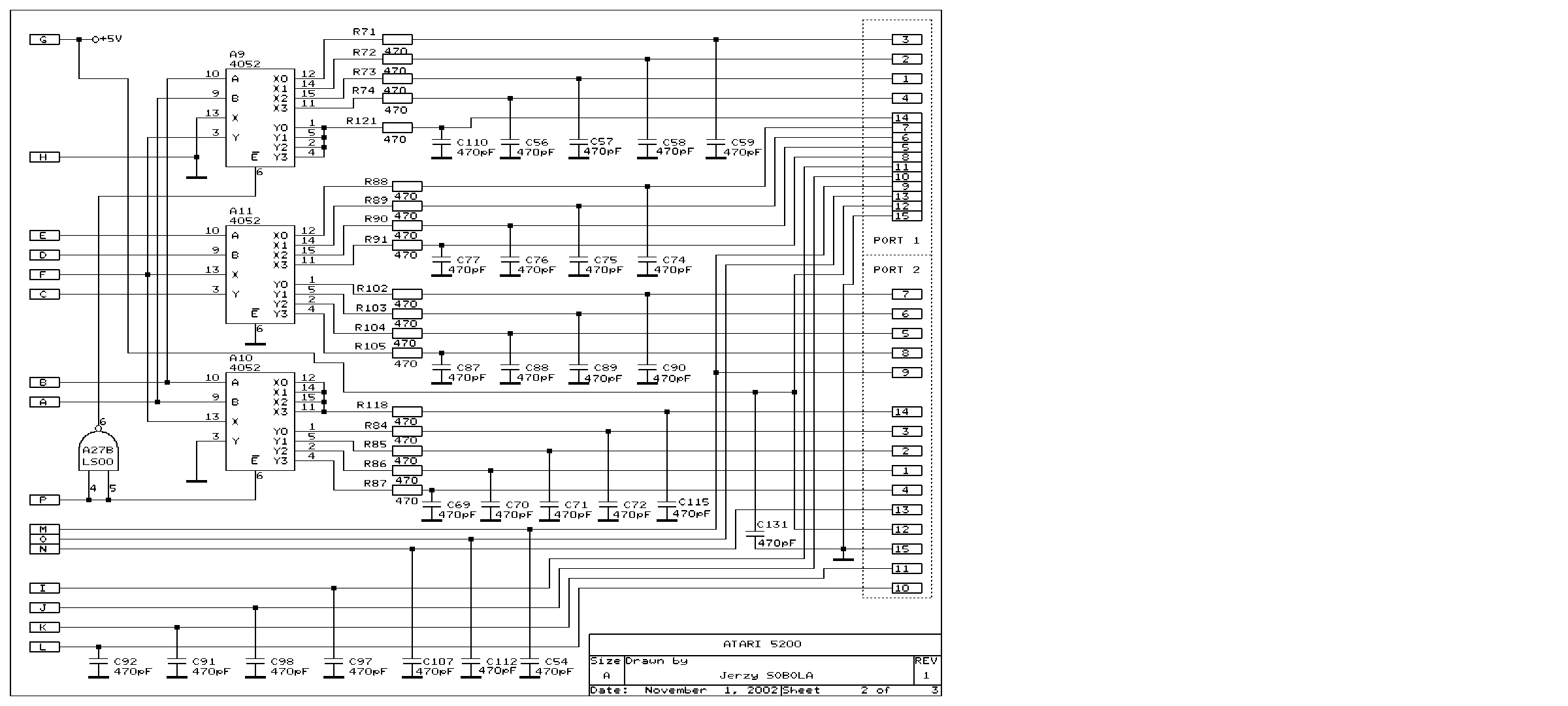

Son / I/O POKEY 4 voies + lecture des manettes analogiques
Mémoire 16 Ko RAM

Architecture dérivée des micro-ordinateurs Atari 400/800 (mêmes ANTIC/GTIA/ POKEY) — d'où sa puissance, mais des manettes analogiques fragiles et non auto-centrées, gros point faible.

Versions 4-port vs 2-port

La première 5200 a 4 ports manettes et un boîtier de commutation TV automatique (le signal RF passe par la console). La révision à 2 ports (1983) simplifie l'alim/vidéo et abandonne le switchbox auto au profit d'un câble standard — un détail qui change le câblage vidéo lors d'un mod AV.

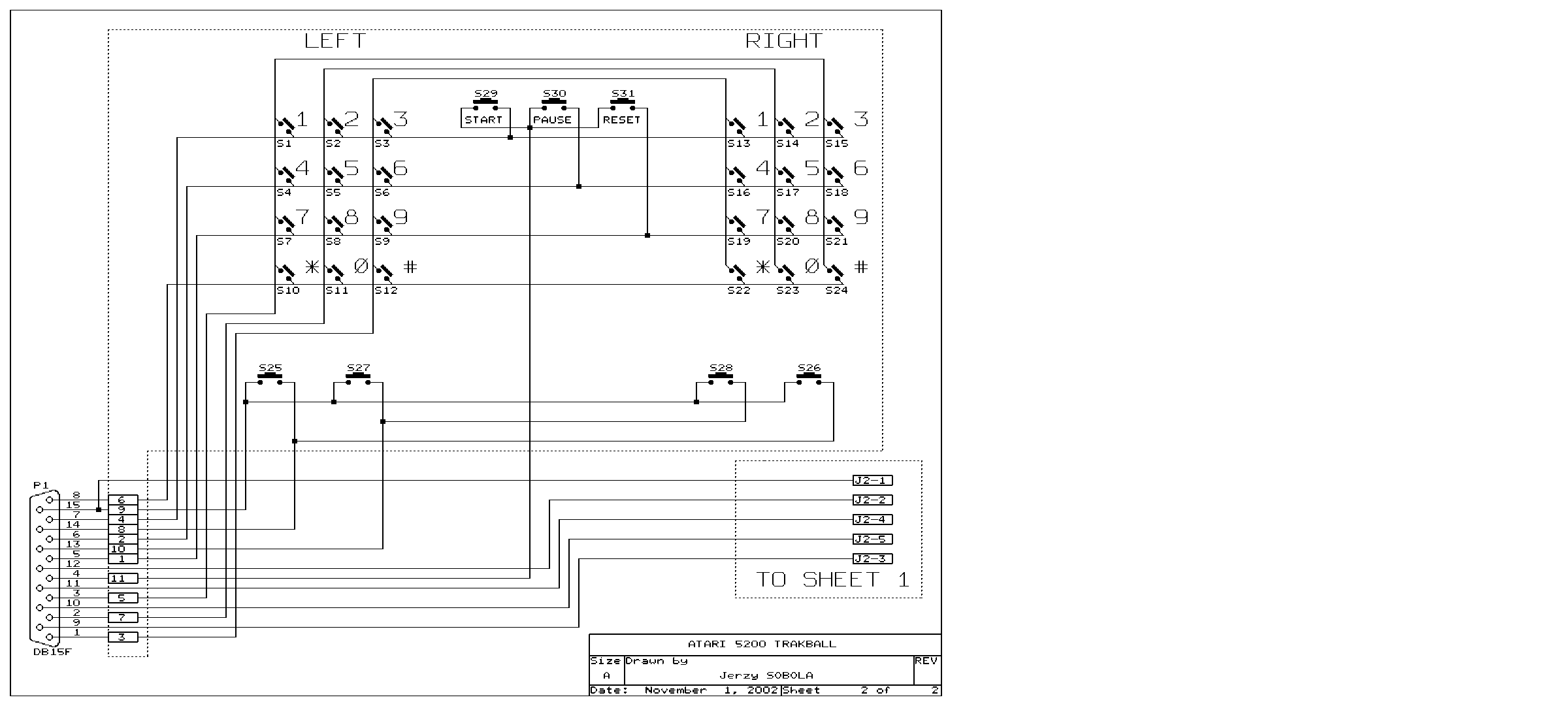

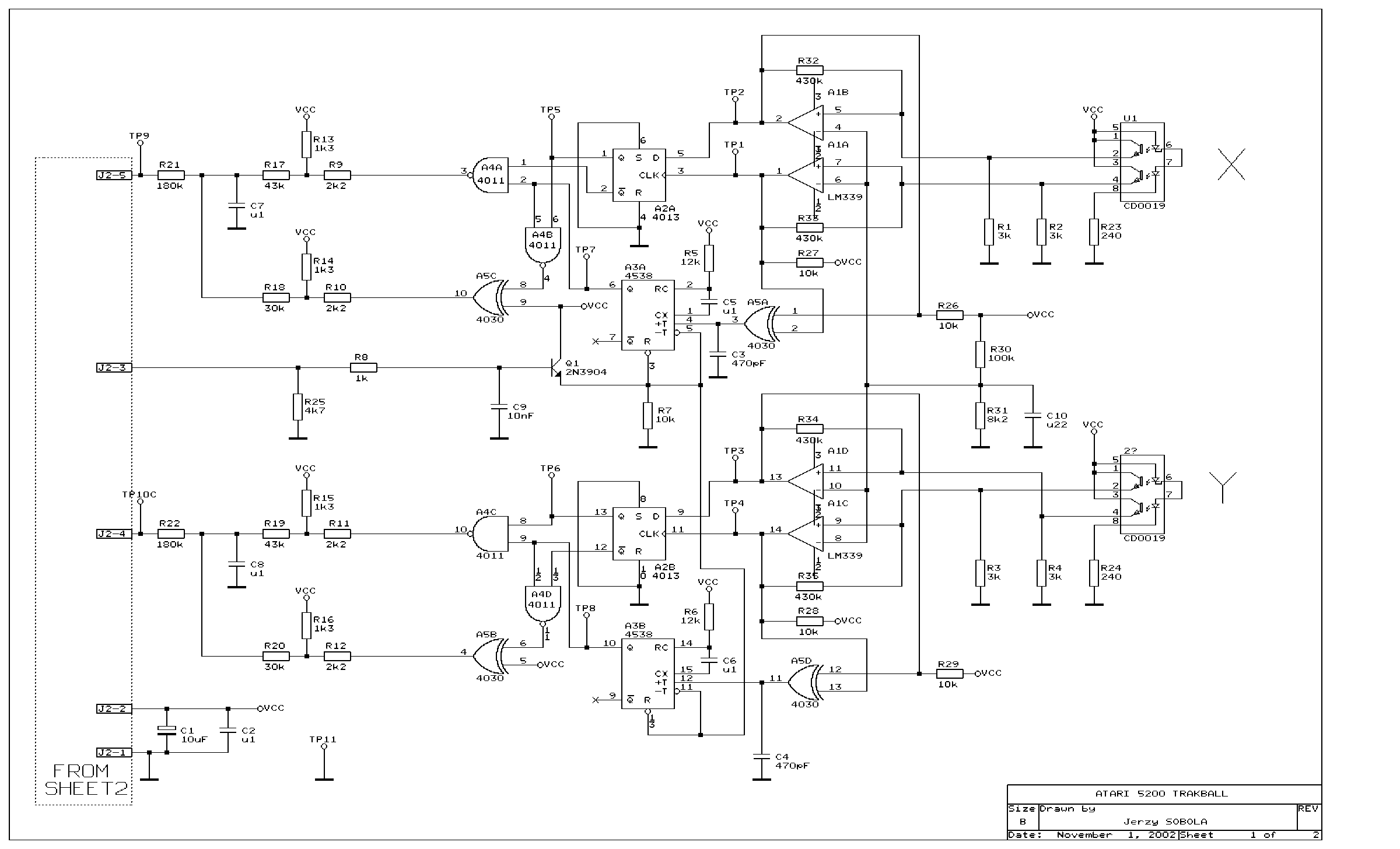

Manettes analogiques (le point noir)

Les sticks analogiques non auto-centrés vieillissent très mal : membrane conductrice fissurée, retour élastique fatigué. Solutions : kits de rebuild (membranes/ressorts repro), ou l'adaptateur Masterplay qui permet de brancher un joystick numérique de type 2600/Atari.

4 ports ou 2 ports — la différence qui compte ✅

Deux variantes de console, trois révisions de carte mère.

4 ports (1982-1983)

Quatre ports manettes, la version initiale de novembre 1982.

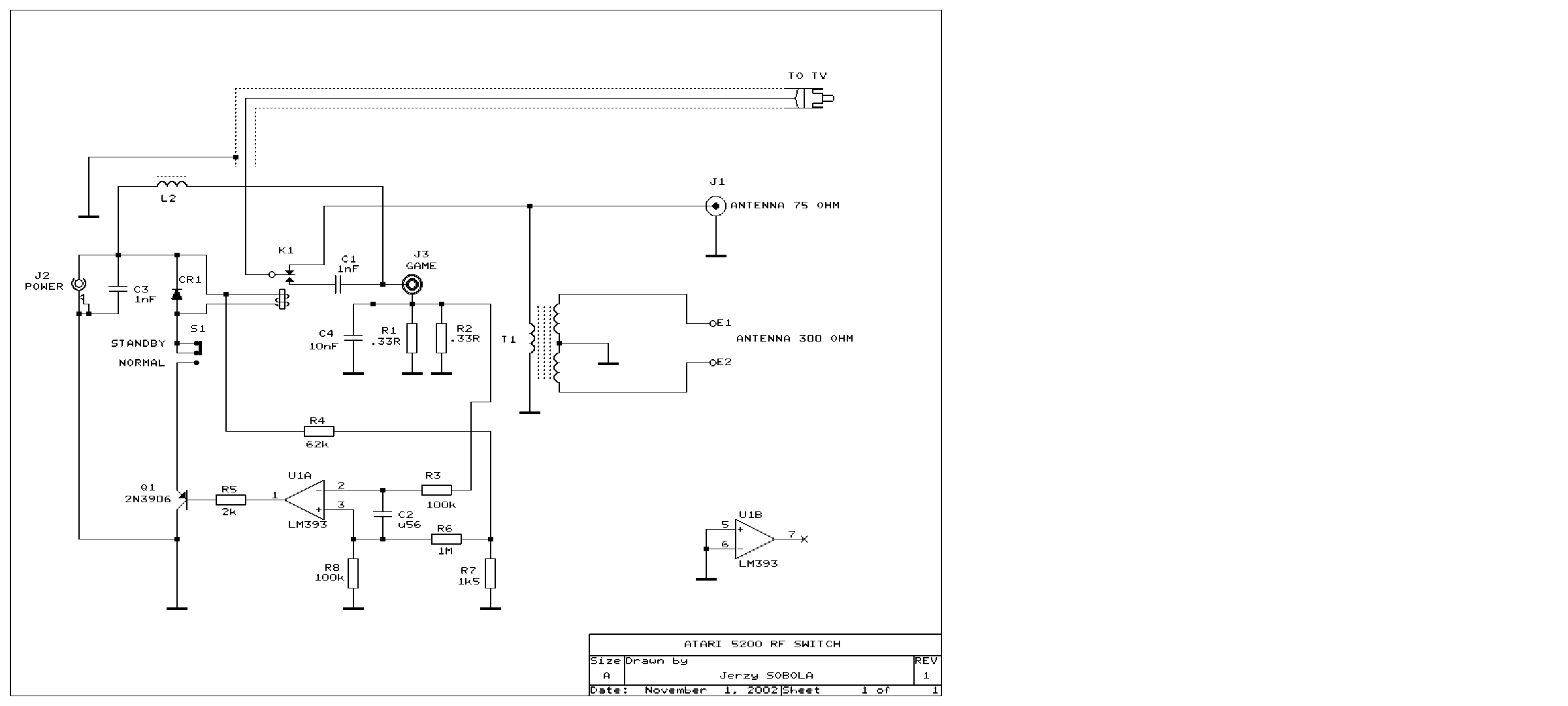

Le gros défaut : un câble unique et un switchbox introuvable

La console utilise un seul câble combinant audio, vidéo ET alimentation, et exige un switchbox automatique très particulier. Conséquence : un switchbox mort = plus d'alimentation ET plus d'image, sans remplacement facile. C'est le principal facteur de risque à l'achat d'une 4 ports. ✅ Corrigeable : voir le bypass du switchbox.

  • Coque : la plupart des 4 ports ont un couvercle de rangement des manettes et un bandeau frontal lisses — qui se rayent facilement et attirent la poussière. Remplacés courant 1983 par des pièces texturées mates, qui résistent mieux aux rayures mais sont cassantes et se brisent volontiers.
  • Fabrication : la plupart à Sunnyvale, Californie (numéros de série en « SV ») ou El Paso, Texas (« EP ») ; les dernières à Taïwan.

⚠️ L'adaptateur de cartouches VCS (CX55) ne passe PAS sur la plupart des 4 ports

Le port cartouche des 4 ports n'est pas correctement câblé pour laisser passer la vidéo composite et l'audio venant du CX55, ni la tension continue non régulée vers l'adaptateur. Une modification est nécessaire (Atari avait publié un bulletin de service à ce sujet).

L'exception : certaines 4 ports tardives (surtout mi-1983) utilisent une carte plus récente, CA020108, qu'Atari appelait carte « universelle ». Ce sont les seules 4 ports compatibles CX55 d'origine, et elles se repèrent à un astérisque dans le numéro de série. Ces cartes portent aussi des empreintes inutilisées pour une puce GTIA PAL — Atari prévoyait une sortie européenne en 1983, discrètement annulée.

Les consoles « Atari Corp. » de 1985-1986 : attention aux hybrides

Atari Corp. a écoulé en 1985-86 le stock de pièces hérité d'Atari Inc., en assemblant avec ce qu'il y avait sous la main. Il existe ainsi des 4 ports montées dans une coque inférieure de 2 ports, mais avec une carte 4 ports de première révision (CA018087) à l'intérieur et une modification d'usine du jack d'alimentation comblant le trou libre près du sélecteur de canal. ⚠️ Ces machines utilisant la carte 4 ports d'origine, elles ne sont pas compatibles CX55 sans modification. Atari Corp. vendait en parallèle des 4 ports standard avec le switchbox automatique.

2 ports (1983-1984)

Version réduite en coût de mi-1983 : deux ports manettes et surtout ajout d'un jack d'alimentation, ce qui supprime le besoin du switchbox automatique. On peut donc utiliser n'importe quel switchbox RF standard, ou un adaptateur 75 Ω vers F, pour brancher la console directement au téléviseur. ✅ Toutes les 2 ports acceptent le CX55.

Toutes utilisent la carte CA021374 — proche de la CA020108, mais sans les empreintes des deux ports manettes centraux et de leurs composants ; elle conserve les empreintes du GTIA PAL. Fabrication majoritairement taïwanaise, quelques-unes à El Paso. La 5200 est officiellement arrêtée début 1984.

Certaines 2 ports tardives cassent trois jeux — et c'est réparable

Ces consoles embarquent un BIOS différent, référencé C019156A, doté d'une routine supplémentaire de détection des jeux PAL qui n'a jamais servi. Ce changement a cassé par inadvertance la compatibilité avec trois titres :

  • K-Razy Shoot-Out
  • Mountain King
  • Pitfall!

Réparation : échanger la puce BIOS contre celle d'une 4 ports ou d'une 2 ports précoce, ou graver une EPROM 2716 avec le BIOS antérieur. (Source : ConsoleMods, CC-BY-SA.)

Bypasser le switchbox (4 ports) ✅

Sur la plupart des 4 ports, l'unique câble RF fait aussi office de câble d'alimentation — d'où la dépendance au switchbox spécifique, point de panne et source d'interférences audio/vidéo (tout passe par un seul fil).

Le principe : la tension continue arrivant par le câble RF/alimentation traverse une self repérée L8, qui alimente ensuite les deux régulateurs 7805. En retirant L8 et en injectant la tension à l'endroit où L8 rejoint le reste du circuit d'alimentation, on contourne totalement le switchbox — et ⚠️ le signal RF n'est absolument pas affecté.

L'erreur qui détruit la console

Ne JAMAIS utiliser un adaptateur secteur prévu pour les ordinateurs Atari 8 bits (400, 800…) : ils délivrent de la tension ALTERNATIVE, qui endommagera la 5200.

Alimentation à utiliser : le kit reprend le bloc d'origine, mais tout bloc 9 à 11,5 V, 2 A continu convient, en centre positif, fiche 5,5 mm extérieur / 2,5 mm intérieur. On peut aussi monter un jack 5,5 × 2,1 mm câblé en centre négatif, afin de pouvoir utiliser un adaptateur de Mega Drive Model 1.

Matériel : soudure au plomb, et soit le kit de modification jack d'alimentation 4 ports (disponible chez Console5), soit les pièces séparées — jack DC 5,5 × 2,5 mm à montage sur panneau, fil de câblage, diode 1N4001 ou équivalent, céramique 0,1 µF, et électrolytique 47 µF ou 4700 µF / 25 V (optionnel). Outillage : tournevis cruciforme, fer, multimètre, pinces coupantes affleurantes, pince à dénuder, tresse ou pistolet à dessouder (optionnel).

Quatre remarques qui simplifient le travail

  • La diode sert de protection contre l'inversion de polarité : pas indispensable, mais fortement recommandée.
  • Retirer le condensateur de filtrage 47 ou 4700 µF d'origine n'est pas nécessaire (on peut le remplacer si on le souhaite).
  • Inutile de déposer le blindage RF : tout le circuit d'alimentation est en dehors.
  • Laisser le câble vidéo d'origine en place est recommandé — il sert à tester le mod une fois fini.

Le démontage commence par les sept vis sous la console.

Pannes fréquentes

Symptôme Cause probable Piste
Manette molle / non centrée Joystick analogique usé Kit de réparation manette (le plus courant)
Cartouche non lue Contacts Nettoyage
Pas d'image Alim, contacts, switchbox Diagnostic
Ni image NI alimentation (4 ports) Switchbox automatique HS — il porte aussi le courant Bypass du switchbox (retrait de L8 + jack DC)
K-Razy Shoot-Out, Mountain King ou Pitfall! ne tournent pas BIOS C019156A de certaines 2 ports tardives Échanger la puce BIOS, ou graver une EPROM 2716 avec le BIOS antérieur
Adaptateur CX55 non fonctionnel Port cartouche 4 ports non câblé pour le CX55 Modification requise — sauf carte CA020108 (astérisque au n° de série)
Console morte après branchement secteur Bloc d'Atari 8 bits utilisé (sortie alternative) ⚠️ Jamais de bloc 400/800 sur une 5200

Mods populaires — quoi acheter, comment

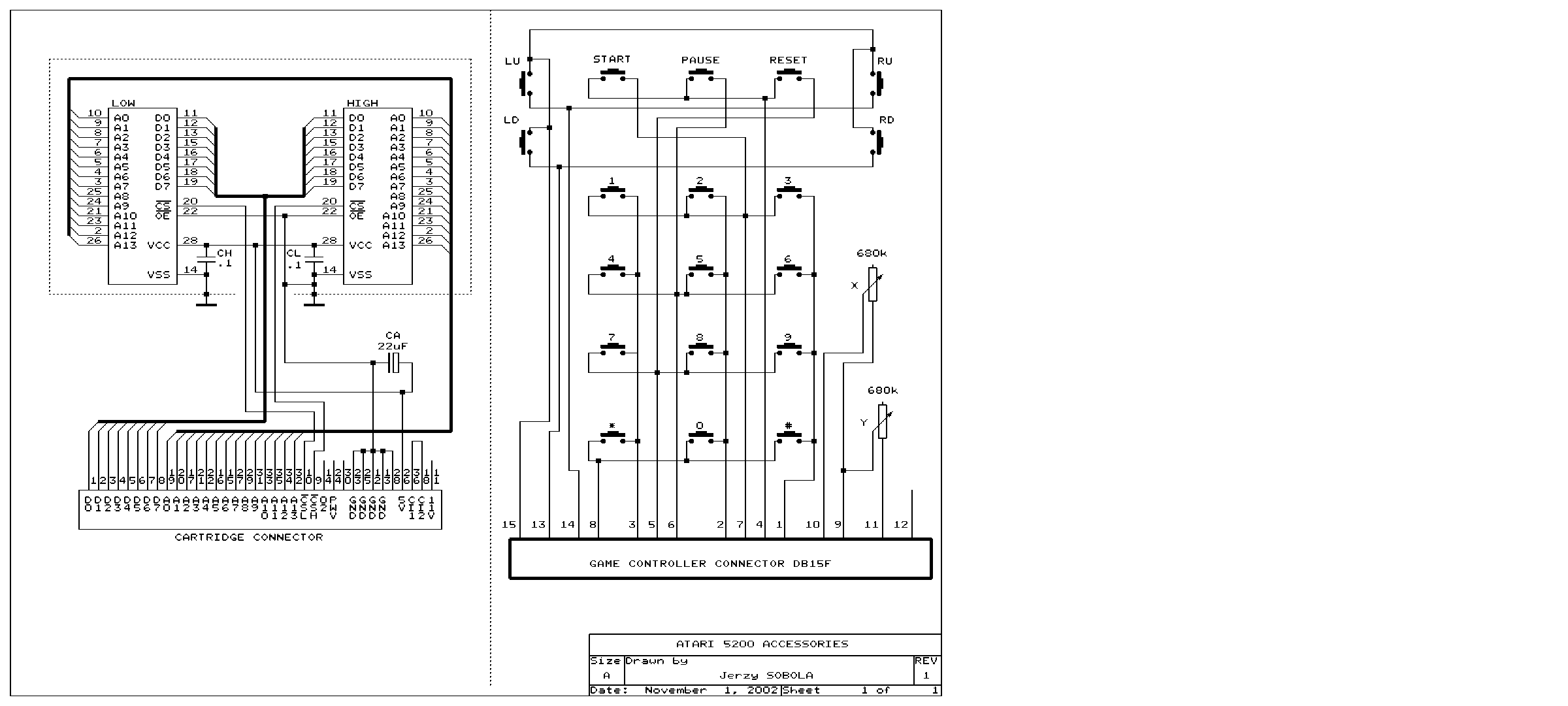

Les manettes = le problème n°1

Les manettes analogiques 5200 ne se recentrent pas et vieillissent mal (membrane conductrice, boutons de feu qui claquent). C'est LA panne récurrente.

  • Manettes 🟡 : kits de reconstruction (membrane, contacts, boutons, ressorts — ex. Best Electronics) ou PCB de manette de remplacement modernes ; alternativement, adaptateurs pour brancher une manette moderne.
  • 4 ports 🟠 : les 5200 4 ports utilisent un switchbox automatique capricieux → procédure complète de contournement : Bypasser le switchbox.

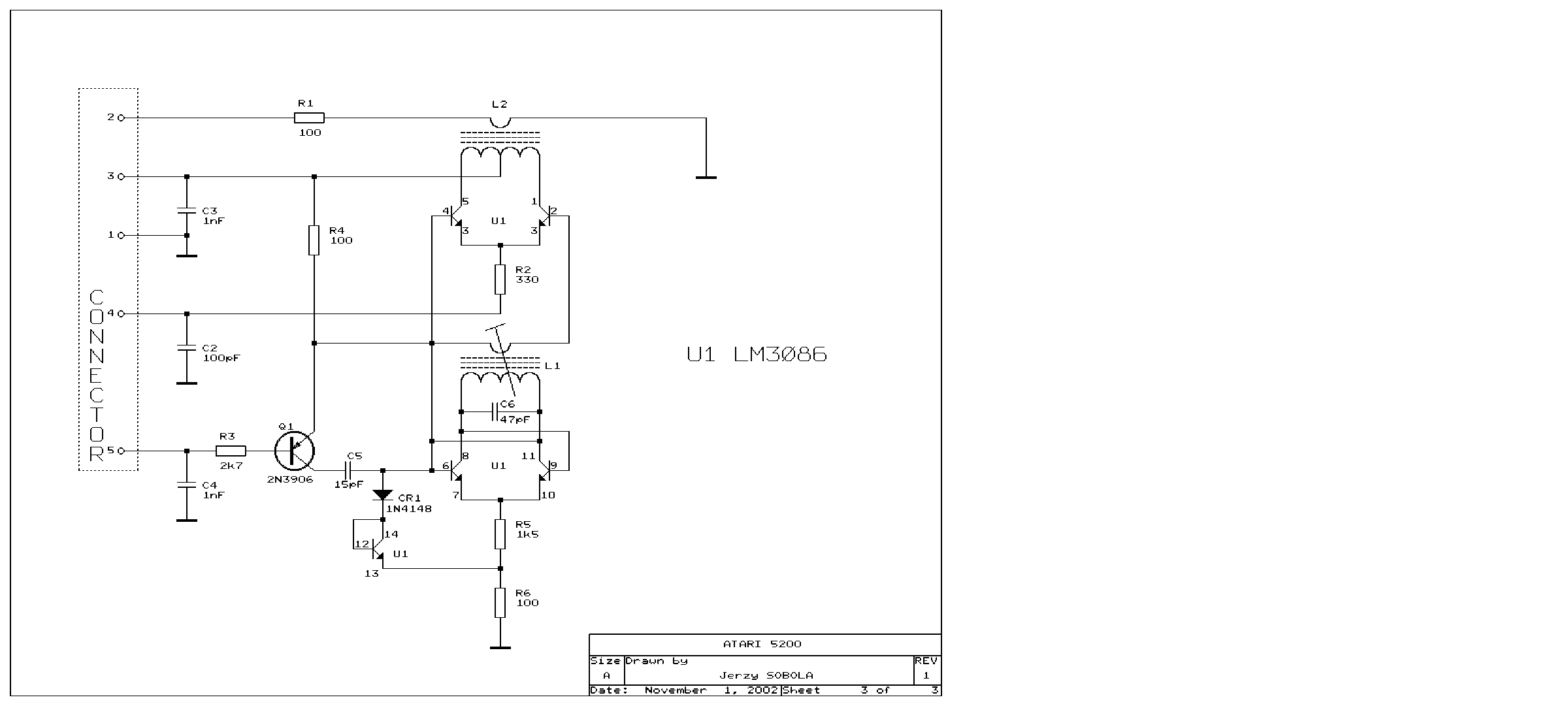

  • Vidéo AV/S-Video 🟠 : mod pour tirer une sortie composite/S-Video propre au lieu du RF (le 5200 dispose des signaux luma/chroma exploitables).

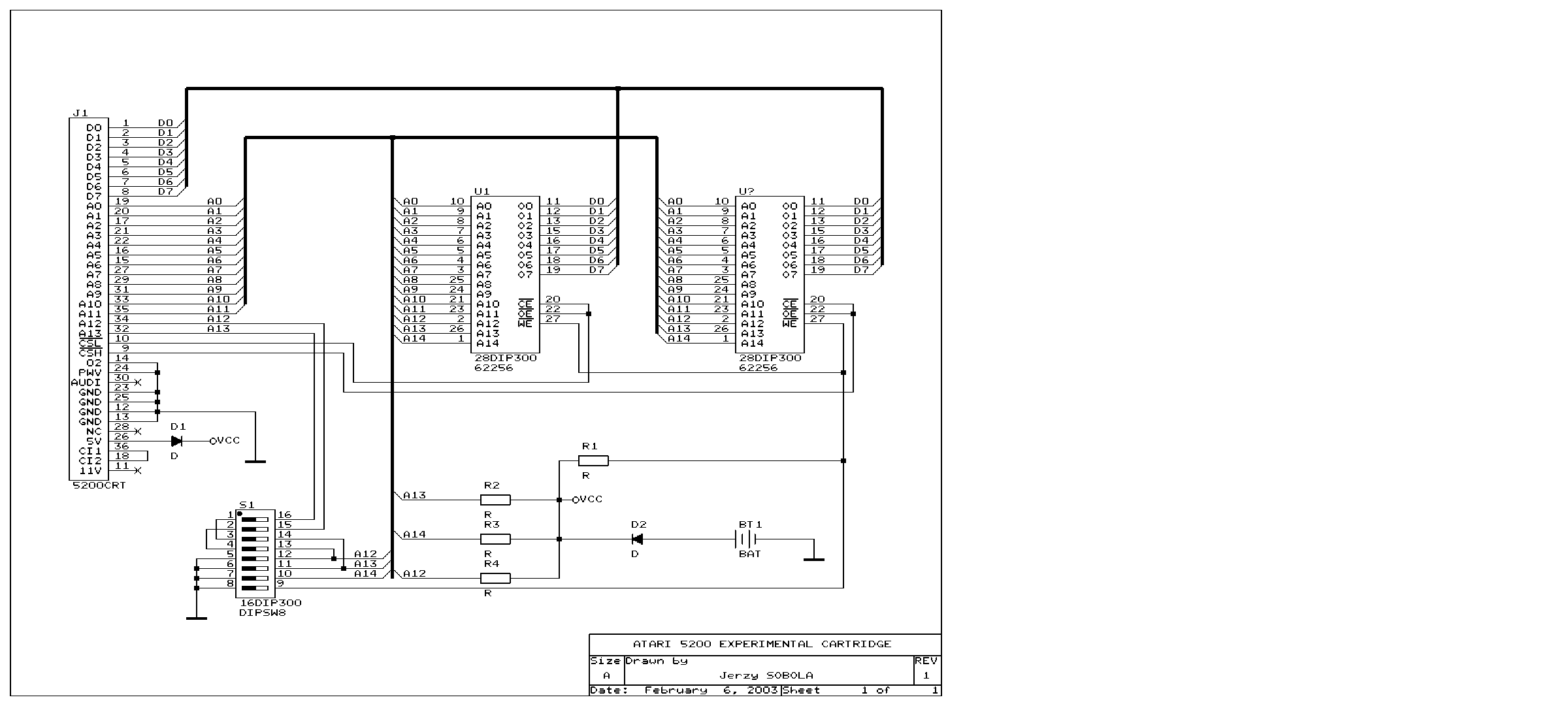

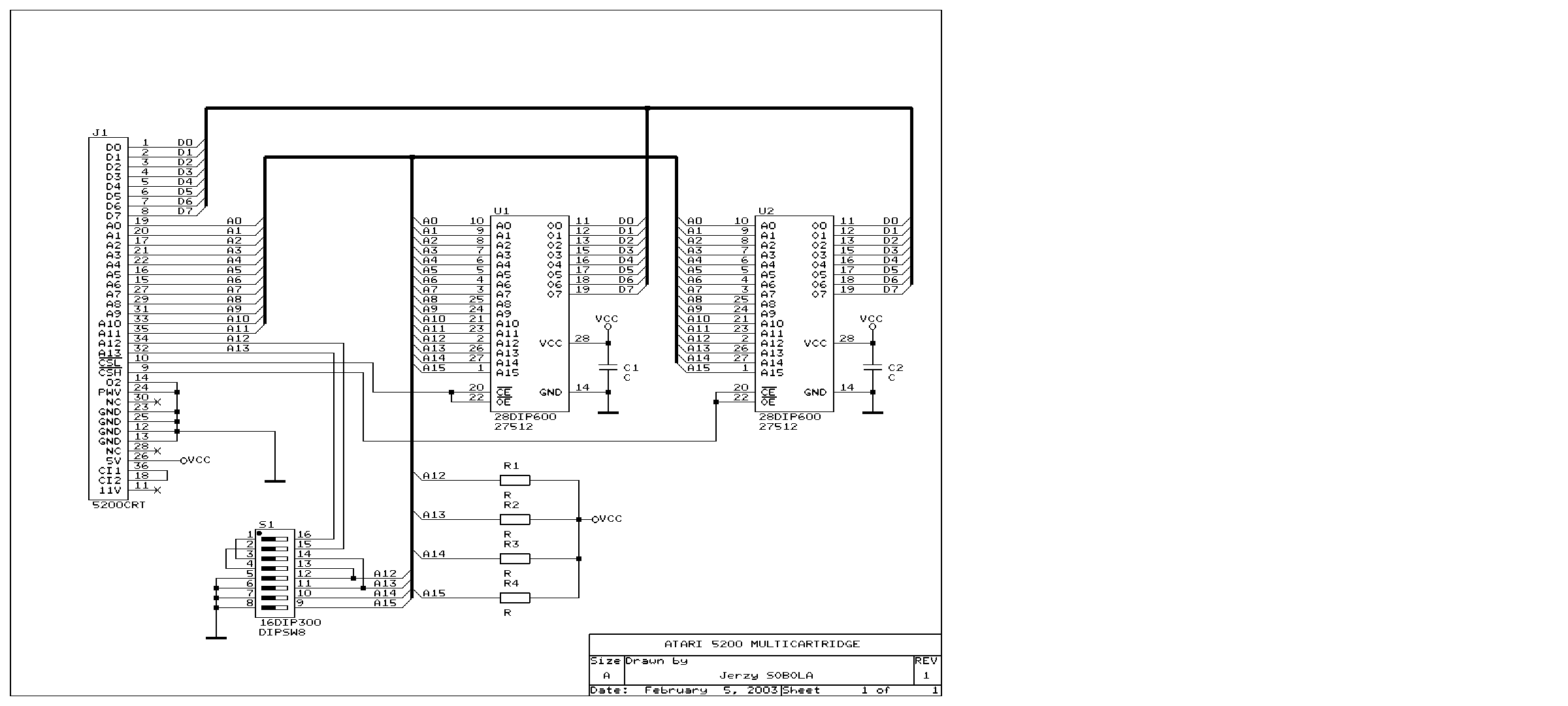

  • Flashcart : AtariMax 5200 (multicart SD) — ludothèque complète, plug-and-play 🟢.
  • Recap de l'alim + nettoyage des contacts cartouche/manette.

Photos / assets

(À ajouter : console, manette analogique, carte.)

Réparation avancée

Manettes analogiques = point faible notoire (pads conducteurs, potards) + contacts cartouche + recap. Méthodes : Diagnostic PCB · Recap · Pistes & vias.
