Capcom CP System (CPS-1)

Première grande plateforme d'arcade de Capcom (1988), à l'origine de Final Fight, Street Fighter II, Ghouls'n Ghosts… Architecture A-board + B-board. La plupart des CPS-1 ne « suicident » pas — mais les jeux CPS Dash / CPS-1.5 (QSound, puce Kabuki) ont une pile de sécurité, eux.

Identification

Champ	Valeur
Fabricant	Capcom
Année	1988 (13 mai)
Système / famille	CPS-1 (et CPS Dash / CPS-1.5)
Type de connecteur	JAMMA (+ kick harness selon jeu)
Média	B-board amovible (ROMs du jeu)
Nombre de joueurs	2
Orientation écran	Horizontal
Résolution	384×224

Architecture

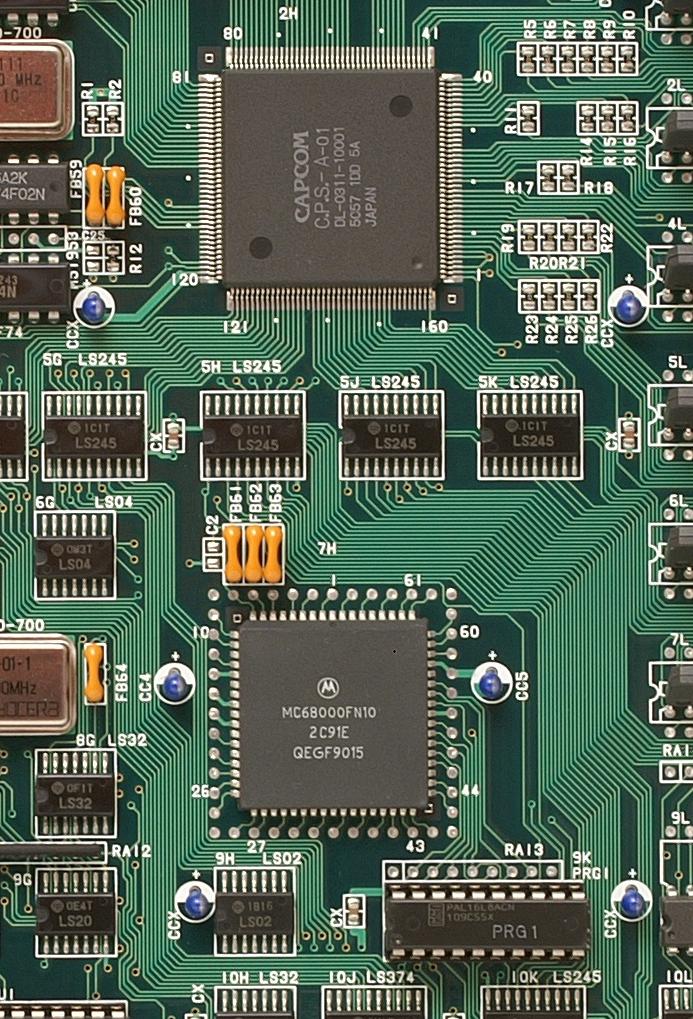

CPU 68000 et customs CPS d'une carte CPS-1. Photo : Robivy64 (Wikimedia Commons), domaine public.

Bloc	Puce	Fréquence	Rôle
CPU principal	Motorola 68000	10 MHz (12 MHz cartes tardives)	logique de jeu
CPU son	Zilog Z80	3,58 MHz	pilote le son
Son	Yamaha YM2151 (FM) + Oki MSM6295 (ADPCM)
Graphismes	2 customs CPS-A + CPS-B-21		tilemaps + sprites, priorités & mixage couleurs ; le CPS-B-21 contient des registres spécifiques par jeu (protection légère)
Vidéo			384×224, palette 4096 couleurs

Sur CPS Dash / CPS-1.5 (QSound) : ajoute le QSound + un CPU son Kabuki (Z80 modifié @ 8 MHz, chiffré).

CPS-1 vs CPS Dash (CPS-1.5)

• CPS-1 standard : A-board + B-board (daughterboard amovible = le jeu). Pas de pile de suicide.
• CPS Dash / CPS-1.5 : 4 PCB imbriquées en boîtiers gris (A/B/C-board), QSound stéréo, et puce Kabuki chiffrée → pile de sécurité (voir plus bas). Jeux concernés : Cadillacs & Dinosaurs, The Punisher, Slam Masters, Warriors of Fate.

Le « suicide » (CPS Dash / Kabuki uniquement)

Les jeux Kabuki stockent une clé en RAM volatile maintenue par pile. Si la tension passe sous ~2 V, la clé est perdue → jeu inopérant (mort).

• Les CPS-1 non-QSound n'ont pas ce mécanisme.
• Le chiffrement Kabuki a été cracké → phoenix ROMs (déchiffrées, tournent sans pile) et remplacement de pile préventif. (procédure détaillée à ajouter.)

Pannes fréquentes

Symptôme	Cause probable	Piste
Jeu Kabuki mort	Pile HS (suicide)	Phoenix ROMs, ou remplacement de pile / re-key
Graphismes corrompus / manquants	Contacts B-board, customs, ROMs	Reseat, nettoyage connecteurs
Pas de son / son partiel	YM2151 / MSM6295 / Z80 (ou QSound)	Diagnostic étage son
Couleurs / priorités fausses	Réglage CPS-B-21	Vérifier config custom
Pas d'image	A-board (alim, customs)	Vérifier alim, contacts JAMMA

Conversions

• Changer de jeu = échanger / reprogrammer la B-board (courant sur CPS-1).
• Phoenix (jeux Kabuki) : affranchit de la pile.
• ⚠️ Ne pas héberger de ROMs — méthode seulement.

Réparation EPROM : programme sur la B-board, 27C010 (128 Ko) → 27C040/27C4096 (512 Ko) selon le jeu → table EPROM programme jeu-par-jeu.

→ Guide converts CPS-1 (config CPS-B-21, cartes donneuses) · Multi CPS-1 Darksoft

Mods

• CPS Changer : adaptateur maison de Capcom (≈ supergun) pour jouer aux cartouches CPS chez soi.
• RGB natif via JAMMA.
• Region / config : dip switches + B-board.

Modernisation & mods

Le socle commun à toutes les cartes JAMMA

Vidéo, alimentation, panneau de contrôle et upscalers ne dépendent pas de la carte mais du meuble : tout est centralisé dans Moderniser une borne. Pour faire tourner la carte hors d'une borne (chez soi, sur un écran) : supergun.

• Anti-suicide 🟠 : certains jeux/variantes de cette plateforme se suicident (clé maintenue par pile) — voir la section dédiée plus haut pour savoir si le tien est concerné. Si oui, la voie durable est le désuicide → conversions et désuicide, pas le simple remplacement de pile → piles de sauvegarde.
• Stockage 🟡 : jeu en EPROM/mask ROM sur la carte. Changer ou restaurer un jeu = reprogrammer les EPROM (et, pour une mask ROM, passer par un adaptateur de brochage) → méthode EPROM.
• Préservation du support : remplacement du stockage d'origine, multicarts, ODE et solutions modernes par famille → hub préservation PCB.
• Fréquence de balayage 📺 : ~15,62 kHz / 59,6 Hz — résolution standard, un châssis 15 kHz classique convient — c'est le cas le plus courant en JAMMA → tri-sync et upscalers. (Calculé depuis les sources MAME — capcom/cps1.h (8 MHz / 512) — horloge pixel ÷ htotal.)
• FPGA / émulation : voir la section Émulation & FPGA ci-dessous.

Réparation (technicien)

• Suicide ? Non — le CPS-1 n'a pas de clés à pile (c'est le CPS-2 qui suicide). Une carte CPS-1 morte est une vraie panne matérielle.
• Customs CPS (A/B/C) : sprites/plans corrompus = RAM vidéo + buffers d'abord, custom ensuite (donneur). CPS-1.5 / Dash = variantes à customs différents (+ QSound).
• Son : Z80 + YM2151 + OKI6295 (QSound sur CPS-1.5) — diagnostiquer l'étage son.
• Condensateurs : recap filtrage + audio. Sockets EPROM oxydés : support tulipe.

→ Méthodes : Diagnostic PCB · Recap · EPROM · Pistes & vias

Réglages DIP ✅

55 jeux de cette plateforme, réglages extraits des sources MAME (blocs INPUT_PORTS_START). La colonne Position donne le repère physique de l'interrupteur sur la carte (SW2:!3,!4 = bloc SW2, leviers 3 et 4) — c'est ce qui permet de régler sans le manuel papier. Les jeux sont classés par nom de set MAME.

Réglages DIP — jeu MAME 1941

Réglage	Position	Options (défaut en gras)
2 Coins to Start, 1 to Continue	SW(A):7	Off · On
Level Up Timer	SW(B):4,5	More Slowly · Slowly · Quickly · More Quickly
Bullet's Speed	SW(B):6,7	Very Slow · Slow · Fast · Very Fast
Initial Vitality	SW(B):8	3 Bars · 4 Bars
Throttle Game Speed	SW(C):1	Off · On
Free Play	SW(C):3	Off · On
Freeze	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME 3wonders

Réglage	Position	Options (défaut en gras)
2 Coins to Start, 1 to Continue	SW(A):7	Off · On
Free Play	SW(A):7	Off · On
Freeze	SW(A):8	Off · On
Lives (Midnight Wanderers)	SW(B):1,2	1 · 2 · 3 · 5
Difficulty (Midnight Wanderers)	SW(B):3,4	Easy · Normal · Hard · Hardest
Lives (Chariot)	SW(B):5,6	1 · 2 · 3 · 5
Difficulty (Chariot)	SW(B):7,8	Easy · Normal · Hard · Hardest
Lives (Don't Pull)	SW(C):1,2	1 · 2 · 3 · 5
Difficulty (Don't Pull)	SW(C):3,4	Easy · Normal · Hard · Hardest
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME captcomm

Réglage	Position	Options (défaut en gras)
2 Coins to Start, 1 to Continue	SW(A):7	Off · On
Difficulty 1	SW(B):1,2,3	1 (Easiest) · 2 · 3 · 4 (Normal) · 5 · 6 · 7 · 8 (Hardest)
Difficulty 2	SW(B):4,5	Easy · Normal · Hard · Hardest
Play Mode	SW(B):7,8	1 Players · 2 Players · 3 Players · 4 Players
Lives	SW(C):1,2	1 · 2 · 3 · 4
Free Play	SW(C):3	Off · On
Freeze	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME cawing

Réglage	Position	Options (défaut en gras)
2 Coins to Start, 1 to Continue	SW(A):7	Off · On
Difficulty Level (Enemy's Strength)	SW(B):1,2,3	1 (Easiest) · 2 · 3 · 4 (Normal) · 5 · 6 · 7 · 8 (Hardest)
Difficulty Level (Player's Strength)	SW(B):4,5	Easy · Normal · Hard · Hardest
Free Play	SW(C):3	Off · On
Freeze	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME cworld2j

Réglage	Position	Options (défaut en gras)
2 Coins to Start, 1 to Continue	SW(A):7	Off · On
Extended Test Mode	SW(A):8	Off · On
Difficulty	SW(B):1,2,3	0 · 1 · 2 · 3 · 4
Extend	SW(B):4,5	N · E · D
Lives	SW(B):6,7,8	1 · 2 · 3 · 4 · 5
Free Play	SW(C):3	Off · On
Freeze	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME daimakai

Réglage	Position	Options (défaut en gras)
Freeze	SW(B):8	Off · On

Réglages DIP — jeu MAME daimakair

Réglage	Position	Options (défaut en gras)
Starting Level	SW(C):1,2,3,4	Level 1-1 (3 lives) · Level 1-2 (4 lives) · Level 2-1 (5 lives) · Level 2-2 (6 lives) · Level 3-1 (3 lives) · Level 3-2 (4 lives) · Level 4-1 (5 lives) · Level 4-2 (6 lives) · Level 5-1 (3 lives) · Level 5-2 (4 lives) …
Freeze	SW(B):8	Off · On

Réglages DIP — jeu MAME dino

Réglage	Position	Options (défaut en gras)
Freeze	—	Off · On

Réglages DIP — jeu MAME dinoh

Réglage	Position	Options (défaut en gras)
Coin Slots	SW(B):4	1 · 3
Play Mode	SW(B):5	2 Players · 3 Players
2 Coins to Start, 1 to Continue	SW(A):7	Off · On
Difficulty Level 1	SW(B):1,2,3	Easiest · Easier · Easy · Normal · Medium · Hard · Harder · Hardest
Difficulty Level 2	SW(B):4,5	Easy · Normal · Hard · Hardest
Bonus Life	SW(B):6,7	300k and 700k · 500k and 1000k · 1000k · None
Lives	SW(C):1,2	4 · 3 · 2 · 1
Free Play	SW(C):3	Off · On
Freeze	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME dynwar

Réglage	Position	Options (défaut en gras)
Freeze	SW(C):1	Off · On
Turbo Mode	SW(C):2	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test
Free Play	SW(A):8	Off · On

Réglages DIP — jeu MAME ffight

Réglage	Position	Options (défaut en gras)
2 Coins to Start, 1 to Continue	SW(A):7	Off · On
Difficulty Level 1	SW(B):1,2,3	Easiest · Easier · Easy · Normal · Medium · Hard · Harder · Hardest
Difficulty Level 2	SW(B):4,5	Easy · Normal · Hard · Hardest
Bonus Life	SW(B):6,7	100k · 200k · 100k and every 200k · None
Lives	SW(C):1,2	1 · 2 · 3 · 4
Free Play	SW(C):3	Off · On
Freeze	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME ffightae

Réglage	Position	Options (défaut en gras)
2 Coins to Start, 1 to Continue	SW(A):7	Off · On
Difficulty Level 1	SW(B):1,2,3	Easiest · Easier · Easy · Normal · Medium · Hard · Harder · Hardest
Difficulty Level 2	SW(B):4,5	Easy · Normal · Hard · Hardest
Bonus Life	SW(B):6,7	100k · 200k · 100k and every 200k · None
Lives	SW(C):1,2	1 · 2 · 3 · 4
Free Play	SW(C):3	Off · On
Freeze	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME forgottn

Réglage	Position	Options (défaut en gras)
Freeze	DIP-B:8	Off · On
Demo Sounds	DIP-A:7	Off · On
Flip Screen	DIP-A:8	Off · On

Réglages DIP — jeu MAME forgottnj

Réglage	Position	Options (défaut en gras)
Slow Motion	DIP-C:1	Off · On
Slowest Motion	DIP-C:2	Off · On
Freeze	DIP-C:7,8	Off · Off · On · On with Alignment Character
Coin A	DIP-B:1,2,3	4C 1C · 3C 1C · 2C 1C · 1C 1C · 2C 2C · 1C 3C · 1C 4C · 1C 6C
Coin B	DIP-B:4,5,6	4C 1C · 3C 1C · 2C 1C · 1C 1C · 2C 2C · 1C 3C · 1C 4C · 1C 6C
Speed up	DIP-B:7	Off · On
Flip Screen	DIP-B:8	Off · On

Réglages DIP — jeu MAME ganbare

Réglage	Position	Options (défaut en gras)
Medal Setup	SW(A):1	1 Medal 1 Credit · Don't use
Coin Setup	SW(A):2	100 Yen · 10 Yen
Change Setup	SW(A):3,4,5	12 · 11 · 10 · 8 · 7 · 6 · 5 · No change
10 Yen Setup	SW(A):6,7	1C 1C · 2C 1C · 3C 1C · Don't use
Payout Setup	SW(A):8	Credit Mode · Payout Mode
Payout Rate Setup	SW(B):1,2,3	90% · 85% · 80% · 75% · 70% · 65% · 60% · 55%
Demo Sounds	SW(C):1,2	On · Every second sound · Every third sound · Off
Clear RAM	SW(C):7	No · Yes
Tes Mode Display	SW(C):8	Off · On

Réglages DIP — jeu MAME ghouls

Réglage	Position	Options (défaut en gras)
Lives	SW(C):1,2	3 · 4 · 5 · 6
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	On · Off
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test
Difficulty	SW(B):1,2,3	1 (Easiest) · 2 · 3 · 4 (Normal) · 5 · 6 · 7 · 8 (Hardest)
Bonus Life	SW(B):5,6	10K, 30K and every 30K · 20K, 50K and every 70K · 30K, 60K and every 70K · 40K, 70K and every 80K
Cabinet	SW(A):7,8	Upright 1 Player · Upright 2 Players · Cocktail

Réglages DIP — jeu MAME ghoulsu

Réglage	Position	Options (défaut en gras)
Lives	SW(C):1,2	2 · 3 · 4 · 5
Bonus Life	SW(B):5,6	10K, 30K and every 30K · 20K, 50K and every 70K · 30K, 60K and every 70K · 40K, 70K and every 80K
Starting Weapon	SW(B):1,2,3	Spear · Knife · Torch · Sword · Axe · Shield · Super Weapon
Armor on New Life	SW(B):4,5,6	Golden Armor · Silver Armor · None (young man) · None (old man)
Freeze	SW(B):8	Off · On
Coin A	SW(A):1,2,3	4C 1C · 3C 1C · 2C 1C · 1C 1C · 1C 2C · 1C 3C · 1C 4C · 1C 6C
Coin B	SW(A):4,5,6	4C 1C · 3C 1C · 2C 1C · 1C 1C · 1C 2C · 1C 3C · 1C 4C · 1C 6C
Starting Level	SW(A):1,2,3,4	Level 1 (1st half) · Level 1 (2nd half) · Level 2 (1st half) · Level 2 (2nd half) · Level 3 (1st half) · Level 3 (2nd half) · Level 4 (1st half) · Level 4 (2nd half) · Level 5 (1st half) · Level 5 (2nd half) …
Invulnerability	SW(A):5	Off · On
Slow Motion	SW(A):6	Off · On
Cabinet	SW(A):7,8	Upright 1 Player · Upright 2 Players · Cocktail

Réglages DIP — jeu MAME gulunpa

Réglage	Position	Options (défaut en gras)
Coinage	SW(A):1,2,3	4C 1C · 3C 1C · 2C 1C · 1C 1C · 1C 2C · 1C 3C · 1C 4C · 1C 6C
Coin slots	SW(A):4,5	1, Common · 2, Common · 2, Common (duplicate 1) · 2, Common (duplicate 2)
Difficulty	SW(B):1,2,3	1 Easiest · 2 Very Easy · 3 Easy · 4 Medium · 5 Medium Hard · 6 Hard · 7 Very Hard · 8 Hardest
Freeze	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME knights

Réglage	Position	Options (défaut en gras)
2 Coins to Start, 1 to Continue	SW(A):7	Off · On
Enemy's attack frequency	SW(B):1,2,3	1 (Easiest) · 2 · 3 · 4 (Normal) · 5 · 6 · 7 · 8 (Hardest)
Enemy's attack power	SW(B):4,5,6	1 (Easiest) · 2 · 3 · 4 (Normal) · 5 · 6 · 7 · 8 (Hardest)
Coin Slots	SW(B):7	1 · 3
Play Mode	SW(B):8	2 Players · 3 Players
Lives	SW(C):1,2	1 · 2 · 3 · 4
Free Play	SW(C):3	Off · On
Freeze	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME kod

Réglage	Position	Options (défaut en gras)
Coin Slots	SW(A):4	1 · 3
Play Mode	SW(A):5	2 Players · 3 Players
2 Coins to Start, 1 to Continue	SW(A):7	Off · On
Lives	SW(B):4,5,6	1 · 2 · 3 · 4 · 5 · 6 · 7 · 8
Bonus Life	SW(B):7,8	80k and every 400k · 160k and every 450k · 200k and every 450k · None
Free Play	SW(C):3	Off · On
Freeze	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME kodr1

Réglage	Position	Options (défaut en gras)
Bonus Life	SW(B):7,8	80k and every 400k · 100k and every 450k · 160k and every 450k · None

Réglages DIP — jeu MAME megaman

Réglage	Position	Options (défaut en gras)
Coinage	SW(A):1,2,3,4,5	9C 1C · 8C 1C · 7C 1C · 6C 1C · 5C 1C · 4C 1C · 3C 1C · 2C 1C · 2 Coins to Start, 1 to Continue · 1C 1C …
Coin slots	SW(A):6,7	1, Common · 2, Common · 2, Individual
Difficulty	SW(B):1,2	Easy · Normal · Hard · Hardest
Time	SW(B):3,4	100 · 90 · 70 · 60
Voice	SW(B):7	Off · On
Flip Screen	SW(C):1	Off · On
Demo Sounds	SW(C):2	Off · On
Allow Continue	SW(C):3	No · Yes
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME mercs

Réglage	Position	Options (défaut en gras)
2 Coins to Start, 1 to Continue	SW(A):7	Off · On
Coin Slots	SW(B):4	1 · 3
Play Mode	SW(B):5	2 Players · 3 Players
Freeze	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Allow Continue	SW(C):7	No · Yes

Réglages DIP — jeu MAME msword

Réglage	Position	Options (défaut en gras)
2 Coins to Start, 1 to Continue	SW(A):7	Off · On
Player's vitality consumption	SW(B):1,2,3	1 (Easiest) · 2 · 3 · 4 (Normal) · 5 · 6 · 7 · 8 (Hardest)
Enemy's vitality and attacking power	SW(B):4,5,6	1 (Easiest) · 2 · 3 · 4 (Normal) · 5 · 6 · 7 · 8 (Hardest)
Stage Select	SW(B):7	Off · On
Vitality Packs	SW(C):1,2	1 · 2 · 3 (2 when continue) · 4 (3 when continue)
Free Play	SW(C):3	Off · On
Freeze	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME mtwins

Réglage	Position	Options (défaut en gras)
Lives	SW(B):4,5,6	1 · 2 · 3 · 4
Free Play	SW(C):3	Off · On
Freeze	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME nemo

Réglage	Position	Options (défaut en gras)
2 Coins to Start, 1 to Continue	SW(A):7	Off · On
Life Bar	SW(B):4,5	Minimum · Medium · Maximum
Lives	SW(C):1,2	1 · 2 · 3 · 4
Free Play	SW(C):3	Off · On
Freeze	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME pang3b

Réglage	Position	Options (défaut en gras)
Freeze	—	Off · On

Réglages DIP — jeu MAME pang3b4

Réglage	Position	Options (défaut en gras)
Game level	DIP-B:1,2,3	Easy 3 · Easy 2 · Easy 1 · Normal · Hard 1 · Hard 2 · Hard 3 · Hard 4
Player	DIP-B:4,5	1 · 2 · 3 · 4
Extend	DIP-B:6,7	30K, 250K, 1M, 3M, 7M · 80K, 500k, 2M, 5M, 10M · 250K, 1M, 3M, 7M, 15M · Not extend
Free play	DIP-B:8	Off · On
Flip Screen	DIP-C:5	Off · On
Demo Sounds	DIP-C:6	Off · On
Allow Continue	DIP-C:7	No · Yes

Réglages DIP — jeu MAME pmonster

Réglage	Position	Options (défaut en gras)
Medal Setup	SW(A):1	1 Medal 1 Credit · Don't use
Coin Setup	SW(A):2	100 Yen · 10 Yen
Change Setup	SW(A):3,4,5	12 · 11 · 10 · 8 · 7 · 6 · 5 · No change
10 Yen Setup	SW(A):6,7	1C 1C · 2C 1C · 3C 1C · Don't use
Payout Rate Setup	SW(B):1,2,3	90% · 85% · 80% · 75% · 70% · 65% · 60% · 55%
Demo Sounds	SW(C):1,2	On · Every second sound · Every third sound · Off
Clear RAM	SW(C):7	No · Yes
Tes Mode Display	SW(C):8	Off · On

Réglages DIP — jeu MAME pnickj

Réglage	Position	Options (défaut en gras)
Coin Slots	SW(A):4	1 · 2
Vs Play Mode	SW(B):7,8	1 Game Match · 3 Games Match · 5 Games Match · 7 Games Match
Freeze	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME pokonyan

Réglage	Position	Options (défaut en gras)
Coinage	SW(A):1,2	4C 1C · 3C 1C · 2C 1C · 1C 1C
Demo Sounds	SW(B):1,2	Off · Every 4 · Every 2 · On
Prize Mode	SW(B):3	Not Used · Used
Credit Mode	SW(B):4	Off · On
Max Stage	SW(B):5	2 · 3
Card Check	SW(B):6	Off · On
Body Check	SW(C):2	Off · On
Screen Stop	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On

Réglages DIP — jeu MAME punisher

Réglage	Position	Options (défaut en gras)
Freeze	—	Off · On

Réglages DIP — jeu MAME punisherbz

Réglage	Position	Options (défaut en gras)
2 Coins to Start, 1 to Continue	SW(A):4	Off · On
Lives	SW(A):5,6	1 · 2 · 3 · 4
Sound	SW(A):7	Q Sound · Monaural
Flip Screen	SW(A):8	Off · On
Difficulty	SW(B):1,2,3	Extra Easy · Very Easy · Easy · Normal · Hard · Very Hard · Extra Hard · Hardest
Extend	SW(B):4,5	800000 · 1800000 · 2800000 · No Extend
Allow Continue	SW(B):6	No · Yes
Demo Sounds	SW(B):7	Off · On

Réglages DIP — jeu MAME qad

Réglage	Position	Options (défaut en gras)
2 Coins to Start, 1 to Continue	SW(A):7	Off · On
Difficulty	SW(B):1,2,3	Easiest · Easy · Normal · Hard · Hardest
Wisdom (questions to win game)	SW(B):4,5	Easy · Normal · Hard · Hardest
Lives	SW(B):6,7,8	1 · 2 · 3 · 4 · 5
Free Play	SW(C):3	Off · On
Freeze	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME qadjr

Réglage	Position	Options (défaut en gras)
Difficulty	SW(B):1,2,3	0 · 1 · 2 · 3 · 4
Lives	SW(B):6,7,8	1 · 2 · 3
Demo Sounds	SW(C):6	Off · On

Réglages DIP — jeu MAME qtono2j

Réglage	Position	Options (défaut en gras)
2 Coins to Start, 1 to Continue	SW(A):7	Off · On
Lives	SW(B):6,7,8	1 · 2 · 3 · 4 · 5
Infinite Lives (Cheat)	SW(C):2	Off · On
Free Play	SW(C):3	Off · On
Freeze	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME sf2

Réglage	Position	Options (défaut en gras)
2 Coins to Start, 1 to Continue	SW(A):7	Off · On
Free Play	SW(C):3	Off · On
Freeze	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME sf2accp2

Réglage	Position	Options (défaut en gras)
Shot Type	SW(A):8	Directional shots curve up or down · 3D wave shots slow-med-fast
Game speed	SW(B):4,5,6	Extremely fast · Very fast · Fast · Normal · Slow · Very slow · Slowest · Speed test mode
Guile special rapid multiple shots	SW(B):7	Off · On
Blanka special rapid multiple shots	SW(B):8	Off · On
Ken special rapid multiple shots	SW(C):1	Off · On
Ryu special rapid multiple shots	SW(C):2	Off · On

Réglages DIP — jeu MAME sf2amf

Réglage	Position	Options (défaut en gras)
Turbo Mode Switch 1 of 3	SW(B):4	Off · On
Turbo Mode Switch 2 of 3	SW(B):5	Off · On
Turbo Mode Switch 3 of 3	SW(B):6	Off · On

Réglages DIP — jeu MAME sf2amfx

Réglage	Position	Options (défaut en gras)
Game Speed	SW(B):4,5	Normal · Fast · Very Fast · Extremely Fast
Turbo Mode Enable	SW(B):6	Off · On

Réglages DIP — jeu MAME sf2bhh

Réglage	Position	Options (défaut en gras)
Turbo Mode	SW(C):1	Off · On

Réglages DIP — jeu MAME sf2cej

Réglage	Position	Options (défaut en gras)
2 Players Game	SW(B):4	2 Credits/Winner Continue · 1 Credit/No Continue

Réglages DIP — jeu MAME sf2j

Réglage	Position	Options (défaut en gras)
2 Players Game	SW(B):4	1 Credit/No Continue · 2 Credits/Winner Continue

Réglages DIP — jeu MAME sf2level

Réglage	Position	Options (défaut en gras)
Level	SW(B):5,6,7,8	0 · 1 · 2 · 3 · 4 · 5 · 6 · 7 · 8 · 9 …

Réglages DIP — jeu MAME sf2m2

Réglage	Position	Options (défaut en gras)
It needs to be High	SW(B):5	DEF STR ( Low · DEF STR ( High

Réglages DIP — jeu MAME sf2m4

Réglage	Position	Options (défaut en gras)
2 Players Game	SW(B):4	1 Credit/No Continue · 2 Credits/Winner Continue

Réglages DIP — jeu MAME sf2rb

Réglage	Position	Options (défaut en gras)
Turbo Vs CPU	SW(B):5,6,7,8	Off · Fixed 1 · Fixed 2 · Fixed 3 · Fixed 4 · Fixed 5 · Fixed 6 · Fixed 7 · Progressive 1 · Progressive 2 …
Projectile Path	SW(C):1	Homing · Zigzag

Réglages DIP — jeu MAME slammast

Réglage	Position	Options (défaut en gras)
Freeze	—	Off · On

Réglages DIP — jeu MAME strider

Réglage	Position	Options (défaut en gras)
Cabinet	SW(A):7,8	Upright 1 Player · Upright 2 Players · Cocktail
Difficulty	SW(B):1,2,3	1 (Easiest) · 2 · 3 · 4 (Normal) · 5 · 6 · 7 · 8 (Hardest)
Bonus Life	SW(B):5,6	20K, 40K then every 60K · 30K, 50K then every 70K · 20K & 60K only · 30K & 60K only
Internal Diff. on Life Loss	SW(B):7,8	-3 · -1 · Default
Lives	SW(C):1,2	2 · 3 · 4 · 5
Freeze	SW(C):3	Off · On
Free Play	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME stridrua

Réglage	Position	Options (défaut en gras)
2 Coins to Start, 1 to Continue	SW(B):4	Off · On

Réglages DIP — jeu MAME unsquad

Réglage	Position	Options (défaut en gras)
Damage	SW(B):4,5	Small · Normal · Big · Biggest
Free Play	SW(C):3	Off · On
Freeze	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME varth

Réglage	Position	Options (défaut en gras)
2 Coins to Start, 1 to Continue	SW(A):7	Off · On
Bonus Life	SW(B):4,5	600k and every 1.400k · 600k 2.000k and 4500k · 1.200k 3.500k · 2000k only
Lives	SW(C):1,2	1 · 2 · 3 · 4
Free Play	SW(C):3	Off · On
Freeze	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test

Réglages DIP — jeu MAME willow

Réglage	Position	Options (défaut en gras)
Lives	SW(C):1,2	1 · 2 · 3 · 4
Vitality	SW(C):3,4	2 · 3 · 4 · 5
Turbo Mode	SW(C):1	Off · On
Freeze	SW(C):2	Off · On
Slow Motion	SW(C):3	Off · On
Invulnerability	SW(C):4	Off · On
Flip Screen	SW(C):5	Off · On
Demo Sounds	SW(C):6	Off · On
Display Debug Infos	SW(C):6	No · Yes
Allow Continue	SW(C):7	No · Yes
Game Mode	SW(C):8	Game · Test
Difficulty	SW(B):1,2,3	1 (Easiest) · 2 · 3 · 4 (Normal) · 5 · 6 · 7 · 8 (Hardest)
Nando Speed	SW(B):4,5	Slow · Normal · Fast · Very Fast
Stage Magic Continue	SW(B):8	Off · On
Slow Motion Delay	SW(B):2,3,4,5	2 Frames · 3 Frames · 4 Frames · 5 Frames · 6 Frames · 7 Frames · 8 Frames · 9 Frames · 10 Frames · 11 Frames …
Starting Level	SW(B):6,7,8	Level 1 · Level 2 · Level 3 · Level 4 · Level 5 · Level 6
Coin A	SW(A):1,2,3	4C 1C · 3C 1C · 2C 1C · 2 Coins/1 Credit (1 to continue) · 1C 1C · 1C 2C · 1C 3C · 1C 4C
Coin B	SW(A):4,5,6	4C 1C · 3C 1C · 2C 1C · 2 Coins/1 Credit (1 to continue) · 1C 1C · 1C 2C · 1C 3C · 1C 4C
Cabinet	SW(A):7,8	Upright 1 Player · Upright 2 Players · Cocktail
Free Play	SW(A):1,2,3,4,5,6	Off · On
Cabinet	SW(A):7	Upright 1 Player · Upright 2 Players
Maximum magic/sword power	SW(A):8	Off · On

Réglages DIP — jeu MAME wof

Réglage	Position	Options (défaut en gras)
Freeze	—	Off · On

Réglages DIP — jeu MAME wofhfh

Réglage	Position	Options (défaut en gras)
Coin A	SW(A):1,2	1C 1C · 1C 2C · 1C 3C · 1C 4C
Difficulty	SW(B):1,2,3	Extra Easy · Very Easy · Easy · Normal · Hard · Very Hard · Extra Hard · Hardest
Lives	SW(B):4,5,6	Start 4 Continue 5 · Start 3 Continue 4 · Start 2 Continue 3 · Start 1 Continue 2 · Start 4 Continue 4 · Start 3 Continue 3 · Start 2 Continue 2 · Start 1 Continue 1
Coin Slots	SW(C):1,2	2 Players 1 Shooter · 3 Players 1 Shooter · 3 Players 3 Shooters

À vérifier sur ta carte

Ces réglages valent pour le jeu et la révision décrits par MAME. Un même titre peut avoir plusieurs jeux de DIP selon la région ou la révision, et certains systèmes utilisent des soft-dips (réglages en mémoire, via le menu de test) plutôt que des interrupteurs physiques. En cas d'écart, la sérigraphie de la carte et le menu de test font foi.

Voir aussi : référence DIP · manuels de jeu

Émulation & FPGA

• MAME : la famille CPS-1 (drivers Capcom) est émulée de longue date.
• FPGA / MiSTer : le core jtcps1 (Jotego) reconstruit le CPS-1 en logique matérielle sur MiSTer — utile pour la préservation et l'étude de la CPS-B-21. Le CPS Changer (version « console ») partage ce hardware.

Photos / assets

(À ajouter : A-board, B-board, boîtier gris Dash, emplacement pile Kabuki.)

Sources & attribution

• Wikipédia — CP System (structure, CPU, son, Dash/Kabuki, suicide) — CC-BY-SA — https://en.wikipedia.org/wiki/CP_System
• System16 — Capcom CPS-1 Hardware — à référencer — https://www.system16.com/hardware.php?id=683
• Arcade-Projects / CPS1 desuicide — à référencer

Image :

• cps1-cpu.jpg — Robivy64 (Wikimedia Commons), domaine public — https://commons.wikimedia.org/wiki/File:CPS1_CPU.JPG

Relecture & corrections

À quoi sert cet espace

Une valeur fausse, une procédure dépassée, une référence de puce qui ne colle pas à ta carte ? Signale-le ici, avec ce que tu as constaté (modèle, révision de carte, numéro de série, mesure). Chaque signalement est recoupé avec une source avant toute modification — une correction invérifiable est publiée en tant que « signalé par …, non recoupé » plutôt qu'appliquée en silence.

La lecture est ouverte à tous ; écrire demande une connexion Discord. Les signalements des relecteurs déclarés du wiki sont traités en priorité ; les autres sont lus aussi, mais passent par un humain avant toute modification.
