Emerson Arcadia 2001¶
Console 8 bits de 1982, à S2650, surtout connue pour avoir été vendue sous une trentaine de noms différents à travers le monde. Si tu récupères une console à cartouches inconnue des années 1982-1983, il y a de bonnes chances que ce soit celle-ci.

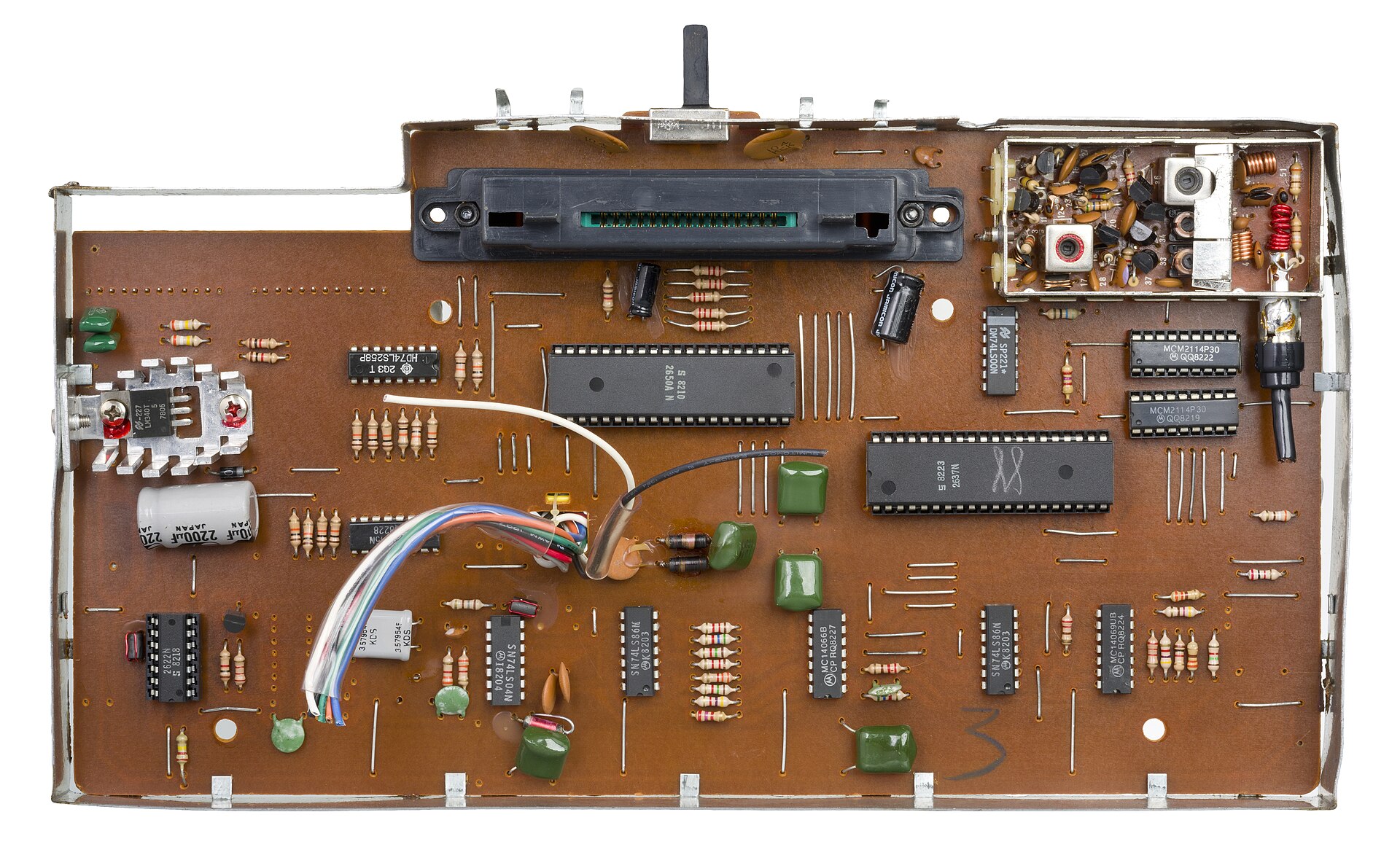

Carte de l'Arcadia 2001. On y lit le S 2650A (code date 8210), le circuit vidéo 2637, deux MCM2114 de RAM, le 7805 sur son dissipateur et le modulateur RF en cage. Photo Evan-Amos (Vanamo Media), domaine public.
Identification¶
| Champ | Valeur |
|---|---|
| Fabricant | Emerson (États-Unis) — et une trentaine de revendeurs, voir plus bas |
| Année | 1982 |
| CPU | Signetics S2650 — ⚠️ fréquence selon la zone TV, voir plus bas |
| Vidéo | balayage 60 Hz, 262 lignes — ⚠️ chiffres NTSC |
| Son | circuit spécifique à la machine |
| Média | cartouche |
Horloge attendue — table de mesure ✅¶
La fréquence dépend de la zone TV — ne pas condamner un quartz trop vite
C'est le piège de cette machine, et il touche la majorité des exemplaires européens de la liste ci-dessous.
| Zone | Quartz | Diviseur | Horloge CPU |
|---|---|---|---|
| NTSC | 3,58 MHz | ÷ 4 | 895 kHz |
| PAL | 4,433 MHz | ÷ 5 | 886,6 kHz |
Les deux valeurs sont les sous-porteuses couleur de leur norme respective : sur une machine de cette époque, le quartz couleur sert aussi d'horloge processeur après division.
⚠️ Mesurer 4,433 MHz au quartz d'une machine européenne est normal. Le pilote MAME configure la seule variante NTSC pour les trente-deux machines, mais sa propre documentation donne les deux cas.
⚠️ Ce que nous ne savons pas : aucune source consultée ne dit quel exemplaire physique porte quel quartz. Se fier à ce qui est monté sur la carte.
⚠️ La même machine sous trente-deux noms¶
C'est le point le plus utile de cette page. Toutes ces consoles sont le même matériel et se réparent de la même façon :
| Année | Nom commercial | Marque | Pays |
|---|---|---|---|
| 1982 | Arcadia 2001 | Emerson | États-Unis |
| 1982 | Arcadia | Bandai | Japon |
| 1983 | Home Arcade | Advision | France |
| 1982 | Dynavision | Yamagiwa | Japon |
| 1982 | Ekusera | P.I.C | Japon |
| 1982 | Leonardo | GiG Electronics | Italie |
| 1982 | Home Arcade Centre | Hanimex | Royaume-Uni |
| 1982 | HMG-2650 | Hanimex | Allemagne |
| 1982 | Leisure-Vision | Leisure-Dynamics | Canada |
| 1982 | Schmid TVG 2000 | Schmid | Allemagne |
| 1982 | Tunix Home Arcade | Monaco Leisure | Nouvelle-Zélande |
| 1983 | Mr. Altus Tele Brain | H.G.S. | Allemagne |
| 1983 | Polybrain Video Computer Game | Polybrain | Allemagne |
| 198? | Intelligent Game MPT-03 | Intelligent Game | États-Unis |
| 198? | ITMC MPT-03 | ITMC | France |
| 198? | Prestige Video Computer Game MPT-03 | Prestige | France |
| 198? | Poppy MPT-03 Tele Computer Spiel | Transonic | Allemagne |
| 198? | Soundic MPT-03 | Soundic | Finlande |
| 198? | Tempest MPT-03 | Tempest | Australie |
| 198? | Tobby MPT-03 | Tobby | ? |
| 198? | Intercord XL 2000 System | Intercord | Allemagne |
| 198? | Intervision 2001 | Intervision | Suisse |
| 198? | Ormatu 2001 | Ormatu Electronics | Pays-Bas |
| 198? | Rowtron 2000 | Rowtron | Royaume-Uni |
| 198? | Sheen Home Video Centre 2001 | Sheen | Australie |
| 198? | Tele-Fever | Tchibo | Allemagne |
| 198? | Trakton Computer Video Game | Trakton | Australie |
| 198? | Tryom Video Game Center | Tryom | États-Unis |
| 198? | UVI Compu-Game | Orbit Electronics | Nouvelle-Zélande |
| 198? | Video Master | Grandstand | Nouvelle-Zélande |
| 198? | Tele-Computer Cosmos | Mobilar (?) | Espagne (?) |
| 198? | Palladium Video-Computer-Game | Neckermann | Allemagne — ⚠️ 16 touches au lieu de 12 |
Le Palladium n'est pas seul : c'est une famille
Le pilote MAME note que le Palladium de Neckermann a 16 touches sur ses manettes au lieu de 12, et lui donne en plus un plan mémoire distinct (blocs ROM là où les autres ont des miroirs).
Surtout, trois autres machines sont rattachées au Palladium dans le pilote : Mr. Altus Tele Brain, Polybrain et Trakton. La formule « seule la coque change » ne vaut donc pas pour ces quatre-là.
Deux entrées incertaines, telles que la source les donne
Le pilote assortit lui-même deux lignes d'un point d'interrogation : la marque du Tele-Computer Cosmos (« Mobilar ? ») et son pays (« Espagne ? », l'auteur précisant n'avoir trouvé que des photos d'un Cosmos allemand), ainsi que le pays du Tobby MPT-03. Nous les reproduisons avec leur incertitude.
Pannes fréquentes¶
| Symptôme | Cause probable | Piste |
|---|---|---|
| Ne démarre pas | S2650 ou son quartz | ⚠️ 895 kHz (NTSC) ou 886,6 kHz (PAL) — voir l'encadré |
| Pas d'image | étage vidéo ou modulateur RF | Machine de 1982 : sortie RF d'époque |
| Cartouche non reconnue | contacts du connecteur | Nettoyer à l'isopropanol, jamais d'abrasif |
| Son absent ou faux | circuit son spécifique | ⚠️ voir la réserve ci-dessous |
Procédure — console morte, dans l'ordre ✅¶
Ce que cette procédure ajoute
Un ordre pensé pour une console, pas pour une carte arcade : ce qui tue ces machines n'est presque jamais le CPU. C'est, dans l'ordre réel, l'alimentation, les condensateurs, le lecteur ou le slot de cartouche, et la logique seulement ensuite. → Diagnostic PCB
1. L'alimentation. Deux cas selon la machine. Bloc externe : ⚠️ lire le marquage sur la machine, à côté de la prise, et vérifier l'adaptateur en face — tension et polarité. Une machine à centre négatif alimentée en centre positif y laisse son fusible, parfois son régulateur ; ne pas se fier à l'étiquette d'un bloc tiers ni à un embout universel. Alimentation interne (la machine se branche directement au secteur) : le secteur est dans le boîtier. Débrancher, attendre, et vérifier que les gros condensateurs sont déchargés avant de toucher la carte. Dans les deux cas, mesurer en charge : un bloc fatigué tient sa tension jusqu'à ce qu'on lui demande du courant.
2. Le fusible. Beaucoup de ces machines en ont un juste derrière la prise — c'est la pièce faite pour mourir. Le tester en continuité, hors circuit. Un fusible qui resaute est un court-circuit, pas un problème de fusible.
3. Les condensateurs. Sur la plupart des machines de cet âge, c'est le suspect par défaut et non le dernier recours — les électrolytiques CMS qui fuient rongent les pistes dessous avant de donner le moindre autre signe. ⚠️ Toutes n'en sont pas là : certaines en portent très peu et ne se recappent pas par principe. Lire ce que cette page en dit avant de sortir le fer. → Recap
4. Le connecteur de cartouche. Contacts de la cartouche à l'alcool isopropylique, jamais à la gomme abrasive : elle enlève la dorure et le problème revient en pire. Côté machine, inspecter les broches du slot — écartées, tordues ou oxydées — et vérifier la continuité entre le slot et la carte.
5. La sortie vidéo. Isoler la machine de l'affichage : un autre câble, une autre télé, une autre entrée. Une part non négligeable des « consoles mortes » est un câble mort, ou un afficheur qui n'accroche pas ce que la machine sort — voir la section vidéo de cette page pour savoir quoi.
6. Toujours rien. Maintenant, et seulement maintenant, la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB
Réparation (technicien)¶
- Le S2650 de Signetics n'est pas un processeur courant. Contrairement au 6502 ou au Z80, le rechange ne se trouve pas facilement — à considérer avant de le condamner.
- Un seul quartz, mais sa valeur dépend de la zone : 3,58 MHz en NTSC, 4,433 MHz en PAL. Identifier la norme avant de conclure.
- La marque sur la coque ne dit rien du matériel. Voir le tableau : trente-deux noms, une seule machine. Une notice trouvée pour l'un vaut pour les autres.
→ Méthodes : Diagnostic PCB · Recap
État de la préservation¶
Ce que la source dit ne pas savoir
Le pilote MAME porte trois réserves explicites, utiles à connaître :
- la ROM de caractères n'est pas dumpée — le pilote la cherche encore ;
- la touche RESET de la façade n'est pas implémentée ;
- les trente-deux variantes portent le drapeau « son imparfait » (compté une par une) ;
- quatre d'entre elles portent en plus « ne fonctionne pas » : Mr. Altus Tele Brain, Palladium, Polybrain et Trakton — les quatre de la famille Palladium.
Autrement dit : si le son de ta machine ne ressemble pas à celui de l'émulateur, cela ne prouve pas que ta machine est en panne.
