Apple Macintosh compact (128K → SE/30)

Les Mac « toasters » (1984-1991) : 68000/030, écran 9″ N&B intégré, un objet de collection majeur. Peu de jeux face aux micros ludiques, mais une forte demande de restauration. Réparation à haut risque : CRT + carte analogique internes, pile PRAM qui coule.

Macintosh Plus

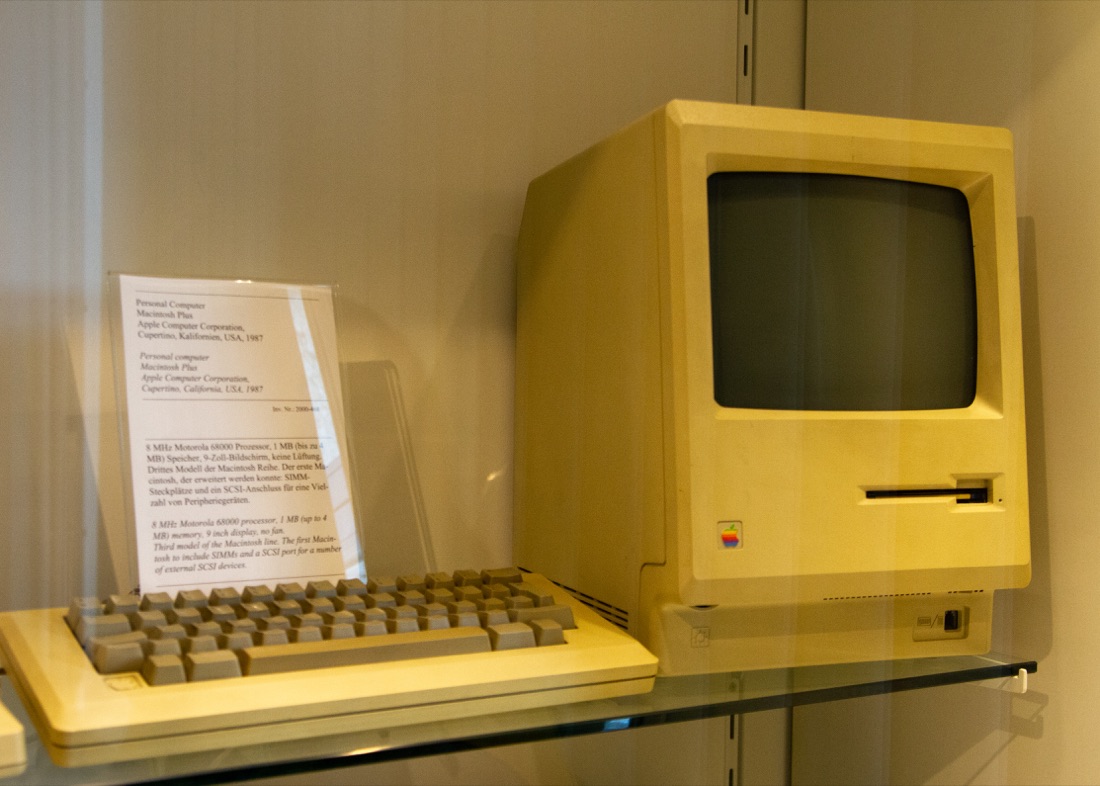

Macintosh Plus — photo Maksym Kozlenko, CC BY-SA 4.0 (Wikimedia Commons).

Identification

Modèle Année CPU Note
128K / 512K 1984 68000 @ 8 MHz les fondateurs, RAM soudée
Plus 1986 68000 SCSI, RAM SIMM extensible
SE / SE/30 1987-89 68000 / 68030 SE/30 = le compact le plus puissant, très prisé
Classic / Classic II 1990-91 68000/030 fin de gamme économique

Réparation (technicien)

CRT + carte analogique = haute tension

Le compact Mac est un tout-en-un : CRT, THT et carte analogique (alim + déviation + vidéo) sont sous le capot. Décharger la THT et respecter Sécurité CRT avant toute intervention.

Pile PRAM qui coule (½ AA 3,6 V)

La pile PRAM soudée/porte-pile fuit et ronge la carte mère (surtout SE/30). La retirer sans attendre, nettoyer/neutraliser, réparer les pistes → piles de sauvegarde.

  • Recap carte analogique : caps sèchent → écran replié en ligne, « flyback qui chante », ne s'allume plus → Recap (kits analogiques documentés par la communauté).
  • Recap carte mère (SE/30, Classic II) : caps CMS qui fuient → son mort, coche/damier, « simasimac » → recap complet + nettoyage à l'origine de la plupart des « Mac morts ».
  • Lecteur disquette (400/800K/SWIM 1,44 Mo) : mécanique / graissage → révision ; émulateurs (Floppy Emu) courants.
  • Flyback : sifflement / image instable → composant fatigué (rare, remplacement difficile).

Procédures de démontage pas-à-pas ✅

1 procédures traduites depuis les guides iFixit, avec leur difficulté et leur durée estimée. Le titre d'origine est rappelé sous chaque procédure, pour retrouver le guide et ses photos.

Procédure Difficulté Durée
Démontage du Macintosh Classic 🟡 moyen 30 minutes
Démontage du Macintosh Classic

Le Macintosh Classic est assemblé simplement, mais avec deux types de vis différents (Torx et cruciforme) placés aux endroits les plus inaccessibles. Modèles concernés : M0420 et M1240.

  1. Retourne le Mac, écran vers le bas.
  2. Glisse un chiffon sous l'écran pour ne pas le rayer.
  3. Dévisse les quatre vis Torx.
  4. Deux vis sont en bas près des connecteurs, les deux autres sont cachées dans la poignée.
  5. DANGER DE MORT. Un tube cathodique conserve plusieurs milliers de volts après extinction, parfois pendant des jours. Toucher la décharge peut tuer. Ne poursuis pas si tu n'as jamais déchargé un tube — cherche un tutoriel vidéo et fais-toi accompagner la première fois.
  6. Relie un tournevis plat au fil de masse du tube (le fil noir fixé sous la vis) avec une pince crocodile.
  7. Glisse lentement le tournevis sous la ventouse rouge branchée sur le tube, jusqu'à toucher la partie métallique.
  8. La carte mère n'a aucune vis : elle se retire en tirant vers le haut.
  9. Débranche bien tous les câbles.
  10. Retire les quatre vis, sans oublier les deux vis cachées.
  11. Le verrou de lecteur de disquette et le lecteur se déposent sans difficulté.
  12. ATTENTION — l'alimentation peut encore être chargée. Ne touche aucun condensateur du bloc d'alimentation.
  13. Dévisse les deux vis qui la fixent au châssis et débranche les câbles.
  14. Le châssis se retire avec le même tournevis Torx 15 que la poignée.
  15. Dévisse les quatre vis : le châssis se dégage.
  16. PRUDENCE — le tube cathodique est sous vide. Évite de le rayer ou de le casser.
  17. Pour déposer le tube, dévisse simplement les quatre vis situées aux angles.

Titre d'origine : « Macintosh Classic disassembly ».

Source, licence et portée

Guides iFixit, sous Creative Commons BY-NC-SA — attribution, usage non commercial, partage à l'identique. Le texte est traduit de l'anglais ; le titre d'origine est rappelé sous chaque procédure et les photos d'étapes restent sur iFixit. ⚠️ Ces guides visent le modèle nommé dans le titre : sur une autre révision, la visserie et l'ordre de dépose peuvent différer.

Procédure — ordinateur mort, dans l'ordre ✅

Il y a un CRT dans cette machine

Le tube reste chargé machine débranchée, et sur ces tout-en-un la carte analogique est exactement là où passent les mains. Le décharger, ou travailler sur la carte logique hors du boîtier. → Sécurité CRT

Ce que cette procédure ajoute

Un ordre pensé pour un micro familial : ce qui tue ces machines, c'est leur alimentation, leur pile, leurs condensateurs, leur RAM sur support et leur clavier — à peu près dans cet ordre, et bien avant le CPU. → Diagnostic PCB

1. L'alimentation — mesurée avant d'être branchée. C'est l'étape qu'il ne faut pas intervertir. Sur une machine de cet âge, une alimentation ne s'arrête pas simplement : un régulateur 5 V qui lâche haut envoie 7, 9, 12 V sur le bus et emporte la RAM et les puces custom avec lui. Mesurer chaque rail hors machine, sous charge factice si possible, et seulement ensuite la brancher.

2. La pile — avant tout le reste. Cette page documente une pile qui coule — vérifier sur la page si ton modèle est concerné, plusieurs de ces pages couvrent toute une gamme. Son électrolyte ronge le cuivre en dessous et continue de ronger pendant que la machine dort dans un placard : elle sort donc en premier, avant tout diagnostic. Neutraliser, nettoyer, puis vérifier la continuité des pistes autour — une machine qui ne démarre plus après des années de stockage, c'est très souvent ça et rien d'autre. → Piles de sauvegarde

3. Les condensateurs. Le recap est la norme sur ces machines, pas le dernier recours — et sur l'alimentation d'abord, puisque c'est elle qui protège le reste. → Recap

4. La RAM, sur ses supports. Ces machines ont été conçues pour être réparées : la RAM, et souvent la logique, sont sur supports. Tout ré-enficher d'abord — trente ans d'oxyde, c'est un no-boot classique. Puis échanger les puces : une RAM morte donne en général un motif de caractères parasites reproductible, ou un écran figé sur un caractère fixe.

5. Le clavier. Une console n'en a pas ; celui d'un ordinateur est une pièce d'usure. Un clavier à membrane lâche par lignes ou colonnes entières mortes — c'est la membrane, pas la machine. Un clavier mécanique demande un nettoyage de contacts, pas un remplacement. Voir cette page : le mode de panne est souvent documenté par modèle.

6. Le support — cassette ou disquette. Les deux se ramènent souvent aux mêmes choses : une tête sale, et pour la cassette l'azimut et une courroie devenue goudron. ⚠️ Côté disquette, vérifier que la mécanique a bien une courroie avant d'en chercher une : beaucoup en ont, mais certains lecteurs sont à entraînement direct, et démonter pour trouver une pièce qui n'existe pas ne sert qu'à user le lecteur. Une machine qui démarre mais ne charge rien est une panne de lecteur, pas de logique — inutile de la chercher sur la carte.

7. La sortie vidéo. RF, composite, RGB ou moniteur dédié selon la machine (voir Identification). Tester avec autre chose avant de conclure : un modulateur d'époque et un téléviseur moderne se fâchent bien plus souvent que l'un des deux n'est en panne.

8. Toujours rien. Maintenant la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB

Pannes fréquentes

Symptôme Cause probable Piste
Corrosion / son mort / « simasimac » caps CMS carte mère (SE/30) Recap + nettoyage
Écran plié en ligne / ne s'allume plus caps carte analogique Recap analogique
Corrosion près de la pile PRAM qui coule Retirer, neutraliser, réparer
Disquette non lue mécanique / SWIM Révision / Floppy Emu

Modernisation & mods — quoi acheter, comment

Pile PRAM qui coule + CRT haute tension

Retirer la pile PRAM sans attendre (elle coule et ronge la carte — SE/30 en particulier) → nettoyer/neutraliser, réparer les pistes. Le recap vise la carte mère (SE/30, Classic II) et la carte analogique (kits communautaires). ⚠️ Le compact Mac a un CRT : haute tension persistante (THT/flyback) → décharger le tube avant d'ouvrir → Sécurité CRT.

Stockage moderne - Floppy Emu (BMOW) 🟢 : émule les lecteurs 400/800 Ko et 1,44 Mo et le disque HD20 depuis une carte SD (boîtier externe) → boot direct, plus de disquettes fatiguées. La modernisation reine du compact Mac. - BlueSCSI / SCSI2SD 🟢 (Plus, SE, SE/30…) : carte SD comme disque dur SCSI ; PiSCSI/RaSCSI (Raspberry Pi) 🟡 ajoute disques, réseau, CD virtuels. - ROM-inator 🟡 (SE/Plus) : ROM de remplacement (sur support) avec boot sur disque RAM/HD20.

Vidéo / affichage - Écran 9″ N&B intégré : pas de « mod couleur ». Sur SE/30 (slot PDS 030) on peut ajouter une carte vidéo/Ethernet pour un moniteur externe et le réseau.

Fiabilisation : niveau recap 🟠 (carte mère + analogique) ; retrait pile 🟡.

  • Accélérateurs 030/040 et extensions RAM 🟠 pour les modèles à slot.

⚠️ Ne pas héberger de ROMs/System — méthode uniquement.
