Sega System 1 / System 2

Le socle 8 bits de Sega au milieu des années 80 : deux Z80 (jeu + son), tuiles + sprites, et surtout beaucoup de jeux chiffrés (Z80 custom / MC-8123). Flicky, Wonder Boy, Choplifter, Pitfall II… Le System 2 est une évolution (plus de sprites). Un core MiSTer existe → excellente préservation.

Identification

Champ	Valeur
Fabricant	Sega
Années	System 1 (1983) · System 2 (1985)
Type	plateforme 8 bits à tuiles + sprites
Connecteur	faisceau Sega / conversions JAMMA
Réglages	DIP

Architecture

Bloc	Puce	Fréquence	Rôle
CPU	Zilog Z80	~4 MHz	logique de jeu (souvent chiffré, voir plus bas)
CPU son	Zilog Z80	~4 MHz	pilote le son
Son	2× SN76489 (PSG)		+ YM2151 (FM) sur les jeux tardifs
Vidéo	customs Sega (tilemaps + sprites)		256×224 (souvent en borne verticale), palette large pour de la 2D 8 bits

Le System 2 (1985) reprend la base en augmentant le nombre de sprites et la richesse graphique — même famille dans MAME (sega/system1.cpp).

La protection (le vrai sujet)

Beaucoup de jeux System 1/2 tournent sur un Z80 chiffré :

• Z80 custom Sega (315-5xxx) : les opcodes sont brouillés ; sans la table de déchiffrement (rétro-conçue), le programme est illisible.
• MC-8123 : module de déchiffrement à clé sauvegardée par pile (comme certains System 16) → une pile morte peut « suicider » ces jeux. Les clés ont été extraites par la communauté.

→ Clés par jeu (FD1094/FD1089/MC-8123/8751) : System 16 — clés par jeu (le tableau couvre aussi les MC-8123).

Jeux notables

Flicky, Wonder Boy (1986), Choplifter, Pitfall II: The Lost Caverns, Up'n Down, SWAT, Star Jacker, TeddyBoy Blues, My Hero, Mister Viking, Regulus, 4D Warriors, Water Match… (le System 2 ajoute des variantes plus riches).

Pannes fréquentes

Symptôme	Cause probable	Piste
Écran noir / boot bloqué	MC-8123 : pile de clé HS (jeux chiffrés)	Re-clé / ROM déchiffrée (voir clés par jeu)
Sprites/tuiles corrompus	RAM vidéo, customs	Test RAM, contacts
Son absent	Z80 son / SN76489 (/ YM2151)	Diagnostic étage son
Réglages perdus	DIP mal réglés	Vérifier le banc DIP
Pas d'image	Alim, Z80, faisceau	Diagnostic base

Modernisation & mods

Le socle commun à toutes les cartes JAMMA

Vidéo, alimentation, panneau de contrôle et upscalers ne dépendent pas de la carte mais du meuble : tout est centralisé dans Moderniser une borne. Pour faire tourner la carte hors d'une borne (chez soi, sur un écran) : supergun.

• Pile 🟢 : pile de sauvegarde présente (réglages/compteurs/RTC). ⚠️ Sur cette plateforme, une pile morte ne tue PAS le jeu — c'est une fuite de pile qui corrode les pistes. La contrôler et la remplacer avant qu'elle ne coule → piles de sauvegarde.
• Stockage 🟡 : jeu en EPROM/mask ROM sur la carte. Changer ou restaurer un jeu = reprogrammer les EPROM (et, pour une mask ROM, passer par un adaptateur de brochage) → méthode EPROM.
• Préservation du support : remplacement du stockage d'origine, multicarts, ODE et solutions modernes par famille → hub préservation PCB.
• Fréquence de balayage 📺 : ~15,62 kHz / 60,1 Hz — résolution standard, un châssis 15 kHz classique convient — c'est le cas le plus courant en JAMMA → tri-sync et upscalers. (Calculé depuis les sources MAME — sega/system1.cpp — horloge pixel ÷ htotal.)
• FPGA / émulation : voir la section Émulation & FPGA ci-dessous.

Réparation (technicien)

• Programme Z80 chiffré (315-xxxx) sur beaucoup de jeux : sans puce/carte de décodage correcte, pas de boot — vérifier avant de suspecter la logique.
• Customs Sega (tilemaps/sprites) : corrompus = RAM vidéo + buffers d'abord, custom ensuite (donneur).
• Son : Z80 son + 2× SN76489 (+ YM2151 tardif) — diagnostiquer l'étage son.
• Condensateurs : recap filtrage + audio. Sockets EPROM oxydés : support tulipe.

→ Méthodes : Diagnostic PCB · Recap · EPROM · Pistes & vias

Horloges attendues — table de mesure ✅

Valeurs extraites des sources MAME pour cette plateforme. À l'oscilloscope ou au fréquencemètre, une horloge absente ou hors valeur désigne directement le quartz, le diviseur ou la puce en cause — c'est le point de départ le plus rapide sur une carte muette.

Composant	Horloge attendue	Rôle
I8751	8 MHz	MCU de protection
SN76489A	2 MHz · 4 MHz	PSG
Z80	4 MHz	CPU son (souvent)

Comment lire cette table

Plusieurs valeurs pour un même composant = plusieurs variantes de carte dans cette famille (ou plusieurs exemplaires de la puce cadencés différemment). Ces fréquences sont celles du signal d'horloge en entrée du composant, pas de son quartz d'origine — sur beaucoup de cartes, l'horloge est divisée depuis un quartz maître unique.

Manuels d'origine des jeux de cette plateforme ✅

Manuels constructeur des jeux tournant sur cette carte. Au-delà de la notice, ils contiennent très souvent les réglages DIP complets, le brochage du connecteur, la procédure de test, la nomenclature des pièces et les tensions attendues.

• Up'n Down — manuel d'origine (PDF)

→ Catalogue complet : manuels de service, câblage & manuels de jeu

Réglages DIP ✅

40 jeux de cette plateforme, réglages extraits des sources MAME (blocs INPUT_PORTS_START). La colonne Position donne le repère physique de l'interrupteur sur la carte (SW2:!3,!4 = bloc SW2, leviers 3 et 4) — c'est ce qui permet de régler sans le manuel papier. Les jeux sont classés par nom de set MAME.

Réglages DIP — jeu MAME 4dwarrio

Réglage	Position	Options (défaut en gras)
Lives	SWB:2,3	3 · 4 · 5 · Infinite
Bonus Life	SWB:4,5,6	30000 · 40000 · 50000 · 60000 · 70000 · 80000 · 90000 · None
Difficulty	SWB:7	Easy · Hard

Réglages DIP — jeu MAME blockgal

Réglage	Position	Options (défaut en gras)
Demo Sounds	SWB:2	Off · On
Lives	SWB:4	2 · 3
Bonus Life	SWB:5	10k 30k 60k 100k 150k · 30k 50k 100k 200k 300k
Allow Continue	SWB:6	No · Yes

Réglages DIP — jeu MAME blockgalb

Réglage	Position	Options (défaut en gras)
Demo Sounds	SWB:2	Off · On
Lives	SWB:4	2 · 3
Bonus Life	SWB:5	10k 30k 60k 100k 150k · 30k 50k 100k 200k 300k
Allow Continue	SWB:6	No · Yes

Réglages DIP — jeu MAME brain

Réglage	Position	Options (défaut en gras)
Demo Sounds	SWB:2	Off · On
Lives	SWB:3,4	3 · 4 · 5 · Infinite

Réglages DIP — jeu MAME bullfgt

Réglage	Position	Options (défaut en gras)
Demo Sounds	SWB:2	Off · On
Lives	SWB:3,4	3 · 4 · 5 · Infinite
Bonus Life	SWB:5,6	30000 · 50000 · 70000 · None

Réglages DIP — jeu MAME choplift

Réglage	Position	Options (défaut en gras)
Coin A	SWA:1,2,3,4	4C 1C · 3C 1C · 2C 1C · 2 Coins/1 Credit 5/3 6/4 · 2 Coins/1 Credit 4/3 · 1C 1C · 1 Coin/1 Credit 2/3 · 1 Coin/1 Credit 4/5 · 1 Coin/1 Credit 5/6 · 2C 3C …
Coin B	SWA:5,6,7,8	4C 1C · 3C 1C · 2C 1C · 2 Coins/1 Credit 5/3 6/4 · 2 Coins/1 Credit 4/3 · 1C 1C · 1 Coin/1 Credit 2/3 · 1 Coin/1 Credit 4/5 · 1 Coin/1 Credit 5/6 · 2C 3C …
Cabinet	SWB:1	Upright · Cocktail
Demo Sounds	SWB:2	Off · On
Lives	SWB:3,4	2 · 3 · 4 · Free Play
Bonus Life	SWB:5	20k 70k 120k 170k · 50k 100k 150k 200k
Difficulty	SWB:6	Hard · Easy

Réglages DIP — jeu MAME dakkochn

Réglage	Position	Options (défaut en gras)
Coinage	SWB:1,2	1C 1C · 1C 2C · 1C 3C · 1C 4C

Réglages DIP — jeu MAME flicky

Réglage	Position	Options (défaut en gras)
Lives	SWB:3,4	3 · 4 · 5 · Infinite
Bonus Life	SWB:5,6	30000 80000 160000 · 30000 100000 200000 · 40000 120000 240000 · 40000 140000 280000
Difficulty	SWB:7	Easy · Hard

Réglages DIP — jeu MAME flickyb

Réglage	Position	Options (défaut en gras)
Lives	SWB:3,4	1 · 2 · 3 · Infinite

Réglages DIP — jeu MAME flickys1

Réglage	Position	Options (défaut en gras)
Demo Sounds	SWB:2	Off · On
Lives	SWB:3,4	2 · 3 · 4 · 5 (Infinite)
Bonus Life	SWB:5,6	80000 · 160000 · 240000 · 320000

Réglages DIP — jeu MAME gardia

Réglage	Position	Options (défaut en gras)
Demo Sounds	SWB:2	Off · On
Lives	SWB:3,4	3 · 4 · 5 · Infinite
Bonus Life	SWB:5,6	5k, 20k and 30k · 10k, 25k and 50k · 15k, 30k and 60k · None
Difficulty	SWB:7	Easy · Hard

Réglages DIP — jeu MAME hvymetal

Réglage	Position	Options (défaut en gras)
Demo Sounds	SWB:2	Off · On
Lives	SWB:3,4	3 · 4 · 5 · Infinite
Bonus Life	SWB:5,6	50000 100000 · 60000 120000 · 70000 150000 · 100000
Difficulty	SWB:7	Easy · Hard
Allow Continue	SWB:8	No · Yes

Réglages DIP — jeu MAME imsorry

Réglage	Position	Options (défaut en gras)
Demo Sounds	SWB:2	Off · On
Lives	SWB:3,4	3 · 4 · 5 · Infinite
Bonus Life	SWB:5,6	30000 · 40000 · 50000 · None

Réglages DIP — jeu MAME mrviking

Réglage	Position	Options (défaut en gras)
Maximum Credits	SWB:2	9 · 99
Lives	SWB:3,4	3 · 4 · 5 · Infinite
Bonus Life	SWB:5,6	10k, 30k then every 30k · 20k, 40k then every 30k · 30k, then every 30k · 40k, then every 30k
Difficulty	SWB:7	Easy · Hard

Réglages DIP — jeu MAME mrvikingj

Réglage	Position	Options (défaut en gras)
Difficulty	SWB:8	Easy · Hard

Réglages DIP — jeu MAME myhero

Réglage	Position	Options (défaut en gras)
Demo Sounds	SWB:2	Off · On
Lives	SWB:3,4	3 · 4 · 5 · Infinite
Bonus Life	SWB:5,6	30000 · 50000 · 70000 · 90000
Difficulty	SWB:7	Easy · Hard

Réglages DIP — jeu MAME nob

Réglage	Position	Options (défaut en gras)
Coin A	SWA:1,2	2C 1C · 1C 1C · 1C 2C · 1C 3C
Coin B	SWA:3,4	2C 1C · 1C 1C · 1C 2C · 1C 3C
Difficulty	SWA:5,6	Easy · Medium · Hard · Hardest
Cabinet	SWA:7	Upright · Cocktail
Flip Screen	SWA:8	Off · On
Lives	SWB:1,2	2 · 3 · 5 · 99
Bonus Life	SWB:3,4	40k, 80k, 120k and 160k · 50k, 100k and 150k · 60k, 120k and 180k · None
Allow Continue	SWB:5	No · Yes
Free Play	SWB:6	Off · On

Réglages DIP — jeu MAME pitfall2

Réglage	Position	Options (défaut en gras)
Demo Sounds	SWB:2	Off · On
Lives	SWB:3,4	3 · 4 · 5 · Infinite
Bonus Life	SWB:5	20000 50000 · 30000 70000
Allow Continue	SWB:6	No · Yes
Time	SWB:7	2 Minutes · 3 Minutes

Réglages DIP — jeu MAME pitfall2u

Réglage	Position	Options (défaut en gras)
Lives	SWB:2,3	3 · 4 · 5 · Infinite
Starting Stage	SWB:4,5	1 · 2 · 3 · 4

Réglages DIP — jeu MAME raflesia

Réglage	Position	Options (défaut en gras)
Demo Sounds	SWB:2	Off · On
Lives	SWB:3,4	3 · 4 · 5 · Infinite
Bonus Life	SWB:5,6	20k, 70k and 120k · 30k, 80k and 150k · 50k, 100k and 200k · None

Réglages DIP — jeu MAME regulus

Réglage	Position	Options (défaut en gras)
Lives	SWB:3,4	3 · 4 · 5 · Infinite
Difficulty	SWB:7	Easy · Hard
Allow Continue	SWB:8	No · Yes

Réglages DIP — jeu MAME seganinj

Réglage	Position	Options (défaut en gras)
Demo Sounds	SWB:2	Off · On
Lives	SWB:3,4	2 · 3 · 4 · 240
Bonus Life	SWB:5	20k 70k 120k 170k · 50k 100k 150k 200k
Allow Continue	SWB:6	No · Yes
Difficulty	SWB:7	Easy · Hard

Réglages DIP — jeu MAME shtngmst

Réglage	Position	Options (défaut en gras)
Shots Per Second	SWB:1	3 · 5
Demo Sounds	SWB:2	Off · On
Lives	SWB:3,4	3 · 4 · 5 · Infinite
Bonus Life	SWB:5,6	100k, 500k · 150k, 600k · 200k, 700k · 300k, 800k
Difficulty	SWB:7,8	Easy · Medium · Hard · Hardest

Réglages DIP — jeu MAME spatter

Réglage	Position	Options (défaut en gras)
Demo Sounds	SWB:2	Off · On
Lives	SWB:3,4	2 · 3 · 4 · Infinite
Bonus Life	SWB:5,6	40k, 120k and 480k · 50k and 200k · 100k only · None
Reset Timer/Objects On Life Loss	SWB:7	No · Yes

Réglages DIP — jeu MAME starjack

Réglage	Position	Options (défaut en gras)
Lives	SWB:2,3	3 · 4 · 5 · Infinite
DEF STR (Bonus Life	SWB:4,5,6	Every 20k · Every 30k · Every 40k · Every 50k · 20k, then every 30k · 30k, then every 40k · 40k, then every 50k · 50k, then every 60k
Difficulty	SWB:7,8	Easy · Medium · Hard · Hardest

Réglages DIP — jeu MAME starjacks

Réglage	Position	Options (défaut en gras)
Ship	SWB:4	Single · Multi
Bonus Life	SWB:5,6	30k, then every 40k · 40k, then every 50k · 50k, then every 60k · 60k, then every 70k

Réglages DIP — jeu MAME swat

Réglage	Position	Options (défaut en gras)
Lives	SWB:2,3	3 · 4 · 5 · Infinite
Bonus Life	SWB:4,5,6	30000 · 40000 · 50000 · 60000 · 70000 · 80000 · 90000 · None

Réglages DIP — jeu MAME system1_generic

Réglage	Position	Options (défaut en gras)
Coin A	SWA:1,2,3,4	4C 1C · 3C 1C · 2C 1C · 2 Coins/1 Credit 5/3 6/4 · 2 Coins/1 Credit 4/3 · 1C 1C · 1 Coin/1 Credit 2/3 · 1 Coin/1 Credit 4/5 · 1 Coin/1 Credit 5/6 · 2C 3C …
Coin B	SWA:5,6,7,8	4C 1C · 3C 1C · 2C 1C · 2 Coins/1 Credit 5/3 6/4 · 2 Coins/1 Credit 4/3 · 1C 1C · 1 Coin/1 Credit 2/3 · 1 Coin/1 Credit 4/5 · 1 Coin/1 Credit 5/6 · 2C 3C …
Cabinet	SWB:1	Upright · Cocktail
SW 0 Read From	SWB:8	Port $0D · Port $10

Réglages DIP — jeu MAME teddybb

Réglage	Position	Options (défaut en gras)
Demo Sounds	SWB:2	Off · On
Lives	SWB:3,4	2 · 3 · 4 · 252
Bonus Life	SWB:5,6	100k 400k · 200k 600k · 400k 800k · 600k
Difficulty	SWB:7	Easy · Hard

Réglages DIP — jeu MAME tokisens

Réglage	Position	Options (défaut en gras)
Demo Sounds	SWB:2	Off · On
Lives	SWB:3,4	1 · 2 · 3 · 4

Réglages DIP — jeu MAME tokisensa

Réglage	Position	Options (défaut en gras)
Demo Sounds	SWB:2	Off · On

Réglages DIP — jeu MAME ufosensi

Réglage	Position	Options (défaut en gras)
Difficulty	SWB:1,2	Easy · Normal · Hard · Hardest
Lives	SWB:3,4	3 · 4 · 5
Cabinet	SWB:5	Upright · Cocktail
Allow Continue	SWB:6	No · Yes
Demo Sounds	SWB:7	Off · On
Invulnerability	SWB:8	Off · On

Réglages DIP — jeu MAME upndown

Réglage	Position	Options (défaut en gras)
Lives	SWB:2,3	3 · 4 · 5 · Infinite
Bonus Life	SWB:4,5,6	10000 · 20000 · 30000 · 40000 · 50000 · 60000 · 70000 · None
Difficulty	SWB:7,8	Easy · Medium · Hard · Hardest

Réglages DIP — jeu MAME wbdeluxe

Réglage	Position	Options (défaut en gras)
Energy Consumption	SWB:8	Slow · Fast

Réglages DIP — jeu MAME wbml

Réglage	Position	Options (défaut en gras)
Demo Sounds	SWB:2	Off · On
Lives	SWB:3,4	3 · 4 · 5 · Free Play
Bonus Life	SWB:5	30000 100000 200000 · 50000 150000 250000
Difficulty	SWB:6	Easy · Hard
Test Mode	SWB:7	Off · On

Réglages DIP — jeu MAME wboy

Réglage	Position	Options (défaut en gras)
Demo Sounds	SWB:2	Off · On
Lives	SWB:3,4	3 · 4 · 5 · Free Play
Bonus Life	SWB:5	30k 100k 170k 240k · 30k 120k 210k 300k
Allow Continue	SWB:6	No · Yes
Difficulty	SWB:7	Easy · Hard

Réglages DIP — jeu MAME wboy3

Réglage	Position	Options (défaut en gras)
Lives	SWB:3,4	1 · 2 · 3 · Free Play

Réglages DIP — jeu MAME wboysys2

Réglage	Position	Options (défaut en gras)
Lives	SWB:3,4	3 · 4 · 5 · Free Play
Bonus Life	SWB:5	30k 100k 170k 240k · 30k 120k 210k 300k
Allow Continue	SWB:6	No · Yes
Difficulty	SWB:7	Easy · Hard

Réglages DIP — jeu MAME wboyu

Réglage	Position	Options (défaut en gras)
Cabinet	SWB:1	Upright · Cocktail
Lives	SWB:2,3	2 · 3 · 4 · 5
Demo Sounds	SWB:7	Off · On
Coinage	SWA:1,2,3	4C 1C · 3C 1C · 4C 2C · 2C 1C · 3C 2C · 2C 2C · 1C 1C · 1C 2C
Allow Continue	SWA:5	No · Yes
Mode	SWA:7,8	Normal Game · Free Play · Test Mode · Endless Game

Réglages DIP — jeu MAME wmatch

Réglage	Position	Options (défaut en gras)
Demo Sounds	SWB:2	Off · On
Time	SWB:3,4	Normal · Fast · Faster · Fastest
Difficulty	SWB:7	Easy · Hard

À vérifier sur ta carte

Ces réglages valent pour le jeu et la révision décrits par MAME. Un même titre peut avoir plusieurs jeux de DIP selon la région ou la révision, et certains systèmes utilisent des soft-dips (réglages en mémoire, via le menu de test) plutôt que des interrupteurs physiques. En cas d'écart, la sérigraphie de la carte et le menu de test font foi.

Voir aussi : référence DIP · manuels de jeu

Émulation & FPGA

• Émulation : MAME (sega/system1.cpp) — déchiffrement Z80/MC-8123 inclus.
• FPGA / MiSTer : core Sega System 1 disponible (implémentation MrX-8B / Blackwine) — reconstruction matérielle du board.

Réparation EPROM

Programme Z80 en ROM 8-32 Ko : 2764 (8K) · 27128 (16K) · 27C256 (32K) selon l'âge du jeu (ex. Choplift/Shooting Master/WBML/UFO Senshi = 3× 27C256 ; Flicky/Wonder Boy = petites ROM). ⚠ De nombreux System 1 ont un Z80 chiffré (317-xxxx) : le programme est chiffré, il faut les ROM déchiffrées (dumps MAME) pour une carte à Z80 nu.

Lignée

Précède le System 16 (16 bits, 68000). Voir aussi le System E (hardware Master System) et le Super Scaler (pseudo-3D à sprites zoomés) de la même période.

Photos / assets

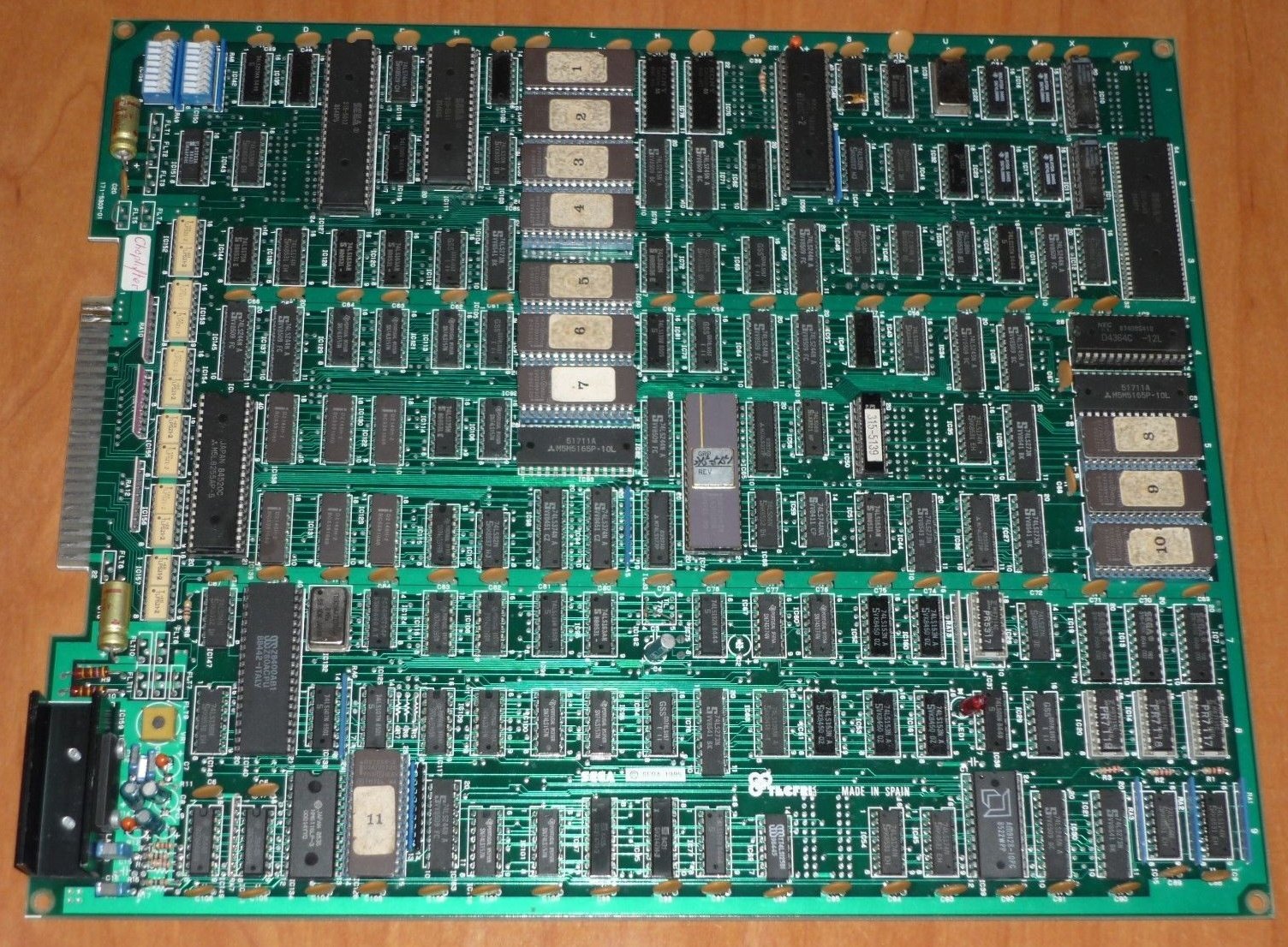

(À ajouter : carte System 1/2, Z80 custom, MC-8123.)

Sources & attribution

• MAME — sega/system1.cpp (2× Z80, SN76489/YM2151, sprites, chiffrement Z80/MC-8123, jeux) — https://github.com/mamedev/mame
• MiSTer — MiSTer-Arcade-SEGASYS1 (MrX-8B) — https://github.com/MrX-8B/MiSTer-Arcade-SEGASYS1
• Wikipédia — Sega System 1 — CC-BY-SA — https://en.wikipedia.org/wiki/Sega_System_1

Relecture & corrections

À quoi sert cet espace

Une valeur fausse, une procédure dépassée, une référence de puce qui ne colle pas à ta carte ? Signale-le ici, avec ce que tu as constaté (modèle, révision de carte, numéro de série, mesure). Chaque signalement est recoupé avec une source avant toute modification — une correction invérifiable est publiée en tant que « signalé par …, non recoupé » plutôt qu'appliquée en silence.

La lecture est ouverte à tous ; écrire demande une connexion Discord. Les signalements des relecteurs déclarés du wiki sont traités en priorité ; les autres sont lus aussi, mais passent par un humain avant toute modification.
