Apple III

Le flop professionnel d'Apple (1980) : 6502 cadencé plus haut, OS SOS, mode de compatibilité Apple II. Resté célèbre pour ses problèmes de fiabilité thermiques (pas de ventilateur → puces qui « marchent » hors de leurs supports). Réparation type : reseat des circuits, recap, alim.

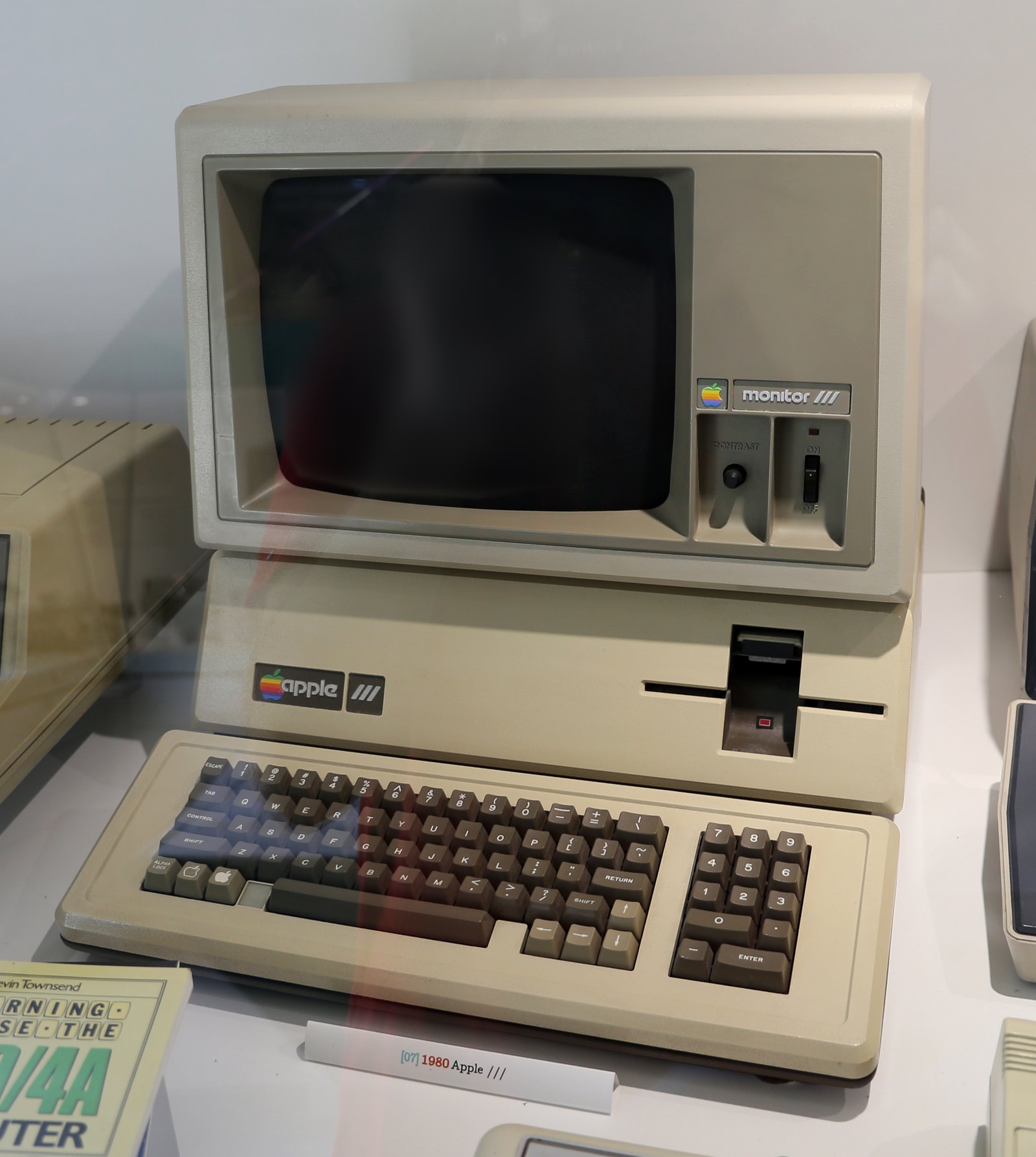

L'Apple III (1980), lecteur de disquettes intégré.
L'Apple III (1980), lecteur de disquettes intégré. Photo : Sailko, CC BY 3.0, via Wikimedia Commons.

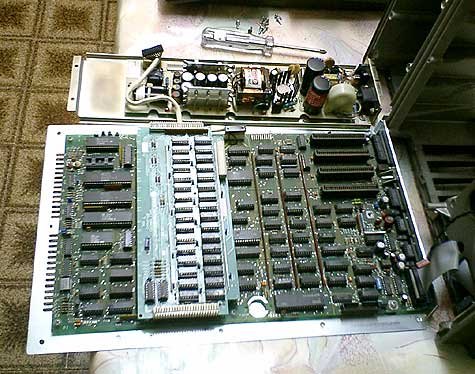

Carte mère de l'Apple III.
Carte mère de l'Apple III. Photo : Original uploader was Hellis at it.wikipedia, CC BY-SA 3.0, via Wikimedia Commons.

Identification

  • CPU : 6502B @ ~1,4–1,8 MHz ; jusqu'à 256 Ko de RAM ; horloge temps réel (souvent HS).
  • Vidéo : texte 80 colonnes + graphismes ; sortie composite/RVB.
  • Média : lecteur Disk III (intégré) + disque dur ProFile (via interface) ; Apple III+ = révision.

Réparation (technicien)

Le mal de l'Apple III : les circuits qui sortent de leurs supports

Sans ventilation, les cycles thermiques faisaient remonter les CI hors de leurs supports (contacts intermittents). Remède réel : réenfoncer fermement tous les circuits sur support, voire ressouder/remplacer les supports oxydés. (La légende « soulever la machine et la laisser retomber » = symptôme du même problème, pas une vraie réparation.)

  • Recap (alim + carte) → Recap ; RIFA du filtre secteur.
  • Horloge temps réel morte : composant d'époque → contourner/remplacer.
  • Alimentation : révision classique (caps, régulation).
  • Lecteur Disk III : mécanique → nettoyage / émulateur.

Procédure — ordinateur mort, dans l'ordre ✅

Ce que cette procédure ajoute

Un ordre pensé pour un micro familial : ce qui tue ces machines, c'est leur alimentation, leur pile, leurs condensateurs, leur RAM sur support et leur clavier — à peu près dans cet ordre, et bien avant le CPU. → Diagnostic PCB

1. L'alimentation — mesurée avant d'être branchée. C'est l'étape qu'il ne faut pas intervertir. Sur une machine de cet âge, une alimentation ne s'arrête pas simplement : un régulateur 5 V qui lâche haut envoie 7, 9, 12 V sur le bus et emporte la RAM et les puces custom avec lui. Mesurer chaque rail hors machine, sous charge factice si possible, et seulement ensuite la brancher. Cette page documente des condensateurs RIFA sur cette machine : les condensateurs de filtrage secteur qui se fissurent, puis lâchent en fumée à la première mise sous tension. Les remplacer avant d'allumer, pas après.

2. La pile, si la machine en a une. Toute pile d'horloge ou de sauvegarde soudée sur une carte est une fuite à venir. Si la tienne en a une et qu'elle n'a jamais été changée, la sortir avant qu'elle n'emporte les pistes. → Piles de sauvegarde

3. Les condensateurs. Le recap est la norme sur ces machines, pas le dernier recours — et sur l'alimentation d'abord, puisque c'est elle qui protège le reste. → Recap

4. La RAM, sur ses supports. Ces machines ont été conçues pour être réparées : la RAM, et souvent la logique, sont sur supports. Tout ré-enficher d'abord — trente ans d'oxyde, c'est un no-boot classique. Puis échanger les puces : une RAM morte donne en général un motif de caractères parasites reproductible, ou un écran figé sur un caractère fixe.

5. Le clavier. Une console n'en a pas ; celui d'un ordinateur est une pièce d'usure. Un clavier à membrane lâche par lignes ou colonnes entières mortes — c'est la membrane, pas la machine. Un clavier mécanique demande un nettoyage de contacts, pas un remplacement. Voir cette page : le mode de panne est souvent documenté par modèle.

6. Le support — cassette ou disquette. Les deux se ramènent souvent aux mêmes choses : une tête sale, et pour la cassette l'azimut et une courroie devenue goudron. ⚠️ Côté disquette, vérifier que la mécanique a bien une courroie avant d'en chercher une : beaucoup en ont, mais certains lecteurs sont à entraînement direct, et démonter pour trouver une pièce qui n'existe pas ne sert qu'à user le lecteur. Une machine qui démarre mais ne charge rien est une panne de lecteur, pas de logique — inutile de la chercher sur la carte.

7. La sortie vidéo. RF, composite, RGB ou moniteur dédié selon la machine (voir Identification). Tester avec autre chose avant de conclure : un modulateur d'époque et un téléviseur moderne se fâchent bien plus souvent que l'un des deux n'est en panne.

8. Toujours rien. Maintenant la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB

Modernisation & mods — quoi acheter, comment

Le mythe des puces « qui remontent » : re-seat + supports tulipe

L'Apple III est réputé pour ses CI qui se désolidarisent de leurs supports (dilatation thermique) → ré-enfoncer les puces (le fameux « lâcher la machine de quelques cm »), et surtout remplacer les supports par des supports tulipe de qualité. Recap préventif.

  • Stockage : Floppy Emu (BMOW) 🟢 gère le Disk III (carte SD) ; émulateurs de disque dur ProFile 🟡 pour se passer du mécanique.
  • Vidéo : sortie composite 🟢 → écran moderne via upscaler ; RVB si présent.

⚠️ Ne pas héberger de ROMs/SOS — méthode uniquement.
