Tandy TRS-80 Model I / III / 4¶
Le TRS-80 d'origine (Model I, 1977) — l'un des « 1977 trinity » avec l'Apple II et le PET — puis les tout-en-un Model III (1980) et Model 4 (1983). Z80, monochrome, CP/M sur Model 4. À ne pas confondre avec le CoCo (6809, gamme couleur séparée).

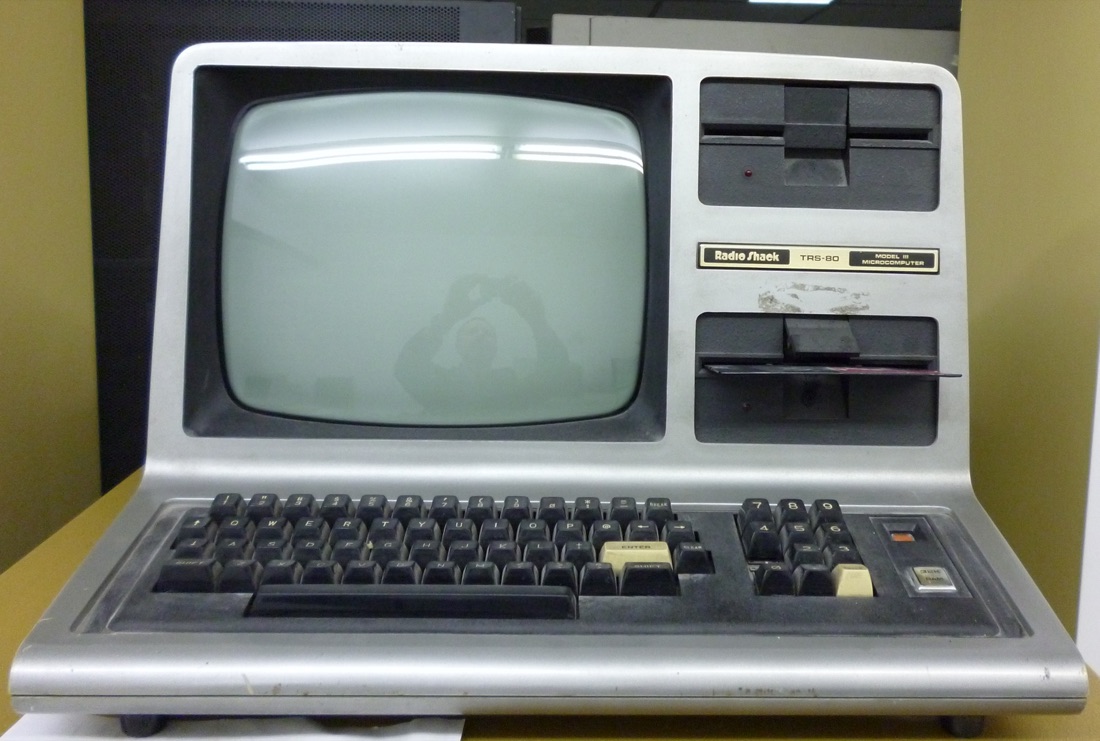

TRS-80 Model III — photo Zalasem1, CC BY-SA 4.0 (Wikimedia Commons).
Identification¶
| Modèle | Année | Note |
|---|---|---|
| Model I | 1977 | UC + moniteur + « Expansion Interface » séparés ; RFI notoire |
| Model III | 1980 | tout-en-un (CRT intégré), corrige la compat/RFI |
| Model 4 / 4P | 1983 | 128 Ko, CP/M, 80 colonnes ; 4P = portable |
CPU : Z80 @ 1,77–4 MHz ; monochrome ; cassette puis disquette (5,25″).
Réparation (technicien)¶
CRT intégré (Model III / 4)
Ces modèles sont des tout-en-un avec CRT et alim internes → Sécurité CRT, décharger la THT avant intervention.
- Recap (alim + carte) → Recap.
- Model I : câblage/masse et l'Expansion Interface = sources de pannes/instabilité → soudures, masses, contacts.
- RAM : DRAM d'époque → test / substitution.
- Lecteur disquette (5,25″) : mécanique / courroie → nettoyage, Gotek possible.
- Clavier : contacts → nettoyage (touches « rebond » classiques sur Model I).
Procédure — ordinateur mort, dans l'ordre ✅¶
Il y a un CRT dans cette machine
Le tube reste chargé machine débranchée, et sur ces tout-en-un la carte analogique est exactement là où passent les mains. Le décharger, ou travailler sur la carte logique hors du boîtier. → Sécurité CRT
Ce que cette procédure ajoute
Un ordre pensé pour un micro familial : ce qui tue ces machines, c'est leur alimentation, leur pile, leurs condensateurs, leur RAM sur support et leur clavier — à peu près dans cet ordre, et bien avant le CPU. → Diagnostic PCB
1. L'alimentation — mesurée avant d'être branchée. C'est l'étape qu'il ne faut pas intervertir. Sur une machine de cet âge, une alimentation ne s'arrête pas simplement : un régulateur 5 V qui lâche haut envoie 7, 9, 12 V sur le bus et emporte la RAM et les puces custom avec lui. Mesurer chaque rail hors machine, sous charge factice si possible, et seulement ensuite la brancher.
2. La pile, si la machine en a une. Toute pile d'horloge ou de sauvegarde soudée sur une carte est une fuite à venir. Si la tienne en a une et qu'elle n'a jamais été changée, la sortir avant qu'elle n'emporte les pistes. → Piles de sauvegarde
3. Les condensateurs. Le recap est la norme sur ces machines, pas le dernier recours — et sur l'alimentation d'abord, puisque c'est elle qui protège le reste. → Recap
4. La RAM, sur ses supports. Ces machines ont été conçues pour être réparées : la RAM, et souvent la logique, sont sur supports. Tout ré-enficher d'abord — trente ans d'oxyde, c'est un no-boot classique. Puis échanger les puces : une RAM morte donne en général un motif de caractères parasites reproductible, ou un écran figé sur un caractère fixe.
5. Le clavier. Une console n'en a pas ; celui d'un ordinateur est une pièce d'usure. Un clavier à membrane lâche par lignes ou colonnes entières mortes — c'est la membrane, pas la machine. Un clavier mécanique demande un nettoyage de contacts, pas un remplacement. Voir cette page : le mode de panne est souvent documenté par modèle.
6. Le support — cassette ou disquette. Les deux se ramènent souvent aux mêmes choses : une tête sale, et pour la cassette l'azimut et une courroie devenue goudron. ⚠️ Côté disquette, vérifier que la mécanique a bien une courroie avant d'en chercher une : beaucoup en ont, mais certains lecteurs sont à entraînement direct, et démonter pour trouver une pièce qui n'existe pas ne sert qu'à user le lecteur. Une machine qui démarre mais ne charge rien est une panne de lecteur, pas de logique — inutile de la chercher sur la carte.
7. La sortie vidéo. RF, composite, RGB ou moniteur dédié selon la machine (voir Identification). Tester avec autre chose avant de conclure : un modulateur d'époque et un téléviseur moderne se fâchent bien plus souvent que l'un des deux n'est en panne.
8. Toujours rien. Maintenant la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB
Pannes fréquentes¶
| Symptôme | Cause probable | Piste |
|---|---|---|
| Instabilité / rebonds (Model I) | masses / Expansion Interface | Soudures, contacts |
| Écran mort (III/4) | CRT / alim | Sécurité CRT d'abord |
| Corruption mémoire | DRAM | Test / substituer |
| Disquette non lue | mécanique / courroie | Nettoyage / Gotek |
Modernisation & mods — quoi acheter, comment¶
Model III/4 = CRT intégré ; masses du Model I
Les Model III/4 intègrent un CRT : haute tension, décharger le tube avant d'ouvrir → Sécurité CRT. Sur Model I, les masses/soudures froides sont la source n°1 d'instabilité → reprendre les soudures. Recap ; DRAM testée.
Stockage moderne - FreHD 🟢 : émulateur de disque dur à carte SD (Model I/III/4) → stockage massif, très répandu. - Gotek + FlashFloppy / interfaces SD 🟡 pour remplacer les lecteurs 5,25″. - Model I : cartes modernes (RAM + interface) 🟡 qui remplacent l'Expansion Interface capricieuse.
Vidéo - Écran monochrome intégré (III/4) : pas de mod couleur ; on soigne la carte analogique/CRT. Model I à moniteur séparé → affichage moderne via la sortie vidéo 🟡.
⚠️ Ne pas héberger de ROMs/logiciels — méthode uniquement.
Documentation technique archivée ✅¶
Documentation constructeur archivée localement : schémas, synoptiques, tensions attendues, nomenclature. C'est la référence quand un symptôme ne colle à aucune panne connue.
Statut
Documents constructeur conservés à titre de préservation (machines hors production depuis des décennies), sans licence explicite — même position que pour les manuels de bornes déjà archivés ici.
Voir aussi¶
- TRS-80 CoCo (la gamme couleur 6809) · Apple II (le rival de 1977) · Sécurité CRT.
Sources & attribution¶
- Photo TRS-80 Model III — Zalasem1, CC BY-SA 4.0, Wikimedia Commons — https://commons.wikimedia.org/wiki/File:Radio_Shack_TRS-80_Model_III.jpg
- Wikipédia — TRS-80 (Model I/III/4, Z80, CP/M) — CC-BY-SA — https://en.wikipedia.org/wiki/TRS-80
- Savoir communautaire TRS-80 établi (masses Model I, recap) — synthèse.
