Fujitsu FM-7 / FM-8 (& FM77)

La gamme 6809 de Fujitsu (FM-8 en 1981, FM-7 en 1982) — architecture bi-6809 (processeur principal + sous-processeur vidéo), populaire au Japon pour les jeux 8 bits avant le FM Towns. Réparation type 8 bits JP : recap, lecteur, clavier.

Fujitsu FM-New7 (série FM-7)

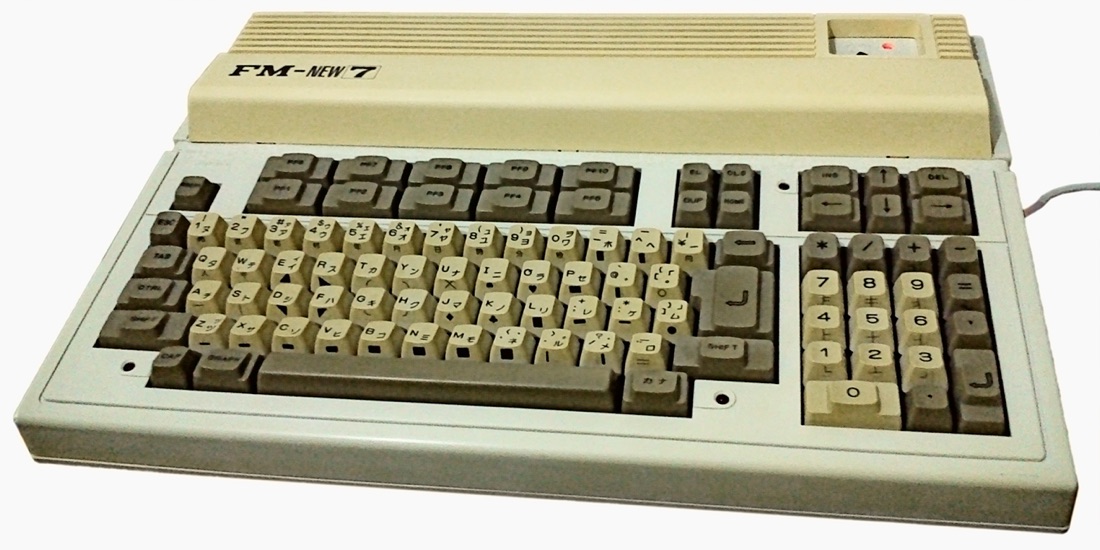

Fujitsu FM-New7 (série FM-7) — photo JCCyC, CC BY-SA 3.0 (Wikimedia Commons).

Identification

Modèle Année Note
FM-8 1981 double 6809, bulle mémoire en option
FM-7 1982 version grand public, la référence ludique
FM77 / FM77AV 1984-85 disquette intégrée, AV = 4096 couleurs, son FM

CPU : deux Motorola 6809 (principal + vidéo) ; Son : PSG (AY-3-8910) puis FM (YM2203) sur AV ; sortie RVB ; cassette / disquette.

Horloges & fréquences ✅

Composant Fréquence Rôle / portée
Motorola MC68B09 2 MHz CPU principal
Motorola MC68B09 2 MHz second 6809 dédié au graphisme
Zilog Z80 — en option, sur carte d'extension enfichable

La FM-7 est une machine à deux 6809 à 2 MHz : un processeur principal et un processeur graphique distinct. Un symptôme purement vidéo peut donc venir du second 6809, le principal étant sain.

Pourquoi c'est utile en réparation

Une horloge absente ou hors valeur au fréquencemètre désigne directement le quartz, son circuit de division ou le composant alimenté — c'est le point de départ le plus rapide sur une machine qui ne démarre pas. Source : Wikipédia (CC-BY-SA).

Réparation (technicien)

  • Recap (alim + carte) → Recap.
  • Lecteur disquette (FM77) : mécanique / courroies → nettoyage, Gotek possible.
  • Double 6809 : en cas de plantage, isoler principal vs sous-processeur → substitution.
  • Clavier : contacts → nettoyage.
  • Vidéo : sortie RVB / palette (AV) → vérifier câblage.

Procédure — ordinateur mort, dans l'ordre ✅

Ce que cette procédure ajoute

Un ordre pensé pour un micro familial : ce qui tue ces machines, c'est leur alimentation, leur pile, leurs condensateurs, leur RAM sur support et leur clavier — à peu près dans cet ordre, et bien avant le CPU. → Diagnostic PCB

1. L'alimentation — mesurée avant d'être branchée. C'est l'étape qu'il ne faut pas intervertir. Sur une machine de cet âge, une alimentation ne s'arrête pas simplement : un régulateur 5 V qui lâche haut envoie 7, 9, 12 V sur le bus et emporte la RAM et les puces custom avec lui. Mesurer chaque rail hors machine, sous charge factice si possible, et seulement ensuite la brancher.

2. La pile, si la machine en a une. Toute pile d'horloge ou de sauvegarde soudée sur une carte est une fuite à venir. Si la tienne en a une et qu'elle n'a jamais été changée, la sortir avant qu'elle n'emporte les pistes. → Piles de sauvegarde

3. Les condensateurs. Le recap est la norme sur ces machines, pas le dernier recours — et sur l'alimentation d'abord, puisque c'est elle qui protège le reste. → Recap

4. La RAM, sur ses supports. Ces machines ont été conçues pour être réparées : la RAM, et souvent la logique, sont sur supports. Tout ré-enficher d'abord — trente ans d'oxyde, c'est un no-boot classique. Puis échanger les puces : une RAM morte donne en général un motif de caractères parasites reproductible, ou un écran figé sur un caractère fixe.

5. Le clavier. Une console n'en a pas ; celui d'un ordinateur est une pièce d'usure. Un clavier à membrane lâche par lignes ou colonnes entières mortes — c'est la membrane, pas la machine. Un clavier mécanique demande un nettoyage de contacts, pas un remplacement. Voir cette page : le mode de panne est souvent documenté par modèle.

6. Le support — cassette ou disquette. Les deux se ramènent souvent aux mêmes choses : une tête sale, et pour la cassette l'azimut et une courroie devenue goudron. ⚠️ Côté disquette, vérifier que la mécanique a bien une courroie avant d'en chercher une : beaucoup en ont, mais certains lecteurs sont à entraînement direct, et démonter pour trouver une pièce qui n'existe pas ne sert qu'à user le lecteur. Une machine qui démarre mais ne charge rien est une panne de lecteur, pas de logique — inutile de la chercher sur la carte.

7. La sortie vidéo. RF, composite, RGB ou moniteur dédié selon la machine (voir Identification). Tester avec autre chose avant de conclure : un modulateur d'époque et un téléviseur moderne se fâchent bien plus souvent que l'un des deux n'est en panne.

8. Toujours rien. Maintenant la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB

Pannes fréquentes

Symptôme Cause probable Piste
Ne boote pas / fige l'un des deux 6809 / RAM Isoler, substituer
Disquette non lue mécanique / courroie Nettoyage / Gotek
Instabilité caps Recap
Touches mortes clavier Nettoyage

Modernisation & mods — quoi acheter, comment

Stockage moderne - FM77 (lecteur intégré) : Gotek + FlashFloppy ou HxC 🟡 → images .d77 depuis USB/SD. - FM-7/8 (cassette) : chargement par audio 🟢 depuis un PC/smartphone ; interfaces disquette + Gotek 🟡.

Vidéo - Sortie RVB 🟢 → péritel/SCART puis OSSC / RetroTINK ou RGB2HDMI (le FM77AV sort une palette étendue) pour du numérique net.

Fiabilisation - Recap 🟠 ; courroies de lecteur (FM77) à changer ; en cas de plantage, isoler le 6809 principal du sous-processeur (double 6809) au diagnostic.

⚠️ Ne pas héberger de ROMs/jeux — méthode uniquement.
