MGT SAM Coupé¶
Le « super Spectrum » tardif (Miles Gordon Technology, 1989) : Z80B @ 6 MHz, graphismes étendus, son SAA1099 (6 voix stéréo), lecteurs 3,5″ en option — et une compatibilité partielle avec le ZX Spectrum. Arrivé trop tard face aux 16 bits, mais culte. Réparation type fin 80s : recap, ASIC, lecteur.

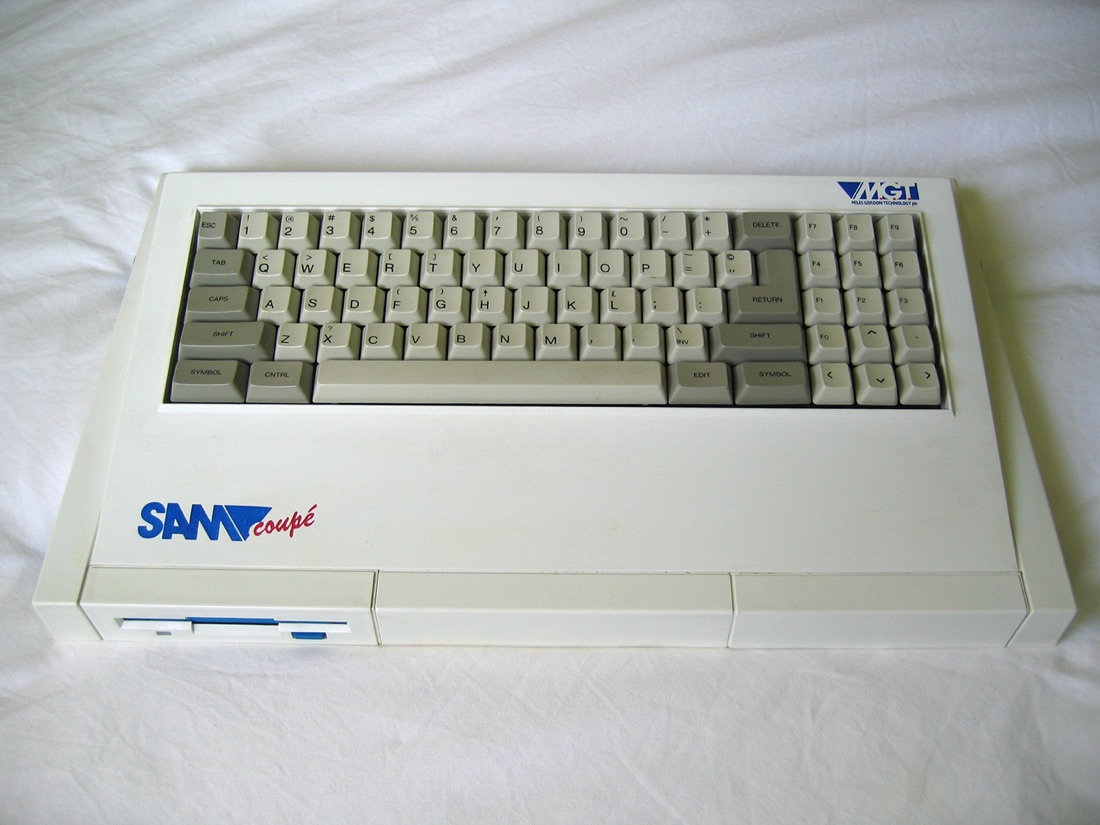

SAM Coupé — photo Simon Owen, CC BY-SA 3.0 (Wikimedia Commons).
Identification¶
- CPU : Zilog Z80B @ 6 MHz ; 256/512 Ko.
- Vidéo : modes étendus (jusqu'à 256×192 en 16 couleurs, mode 4) via ASIC custom.
- Son : Philips SAA1099 (6 canaux stéréo).
- Supports : cassette, lecteurs 3,5″ (interface disque interne), cartouche/extensions.
Réparation (technicien)¶
- Recap (alim externe + carte) → Recap.
- ASIC custom : cœur graphique/logique, introuvable neuf → manipuler avec soin ; diagnostics par substitution du reste.
- Lecteur 3,5″ : mécanique / courroie → nettoyage ; Gotek très répandu sur SAM.
- Clavier : membrane / contacts → nettoyage / remplacement.
- RAM : DRAM → test / substitution.
Pannes fréquentes¶
| Symptôme | Cause probable | Piste |
|---|---|---|
| Image absente / corrompue | ASIC / RAM vidéo | Substituer le reste, contrôler l'ASIC |
| Disquette non lue | lecteur 3,5″ | Nettoyage / Gotek |
| Touches mortes | membrane / clavier | Nettoyage / remplacement |
| Instabilité | caps | Recap |
Modernisation & mods — quoi acheter, comment¶
ASIC = pièce sensible introuvable
L'ASIC du SAM est introuvable neuf → manipuler avec soin (pas de rechange), diagnostiquer par substitution du reste avant de le suspecter. Recap + contrôle de l'alim externe.
Stockage moderne - Gotek + FlashFloppy 🟡 (émulation des lecteurs 3,5″) = le plus simple. - Atom Lite / trinity 🟢 : interfaces modernes (IDE/CF/SD, et Ethernet pour trinity) → stockage de masse et réseau au port d'extension.
Vidéo - Sortie RVB propre 🟢 → péritel/SCART puis OSSC/RetroTINK ou RGB2HDMI.
Extensions - Extension RAM (256 → 512 Ko) 🟡, cartes son 🟡.
⚠️ Ne pas héberger de ROMs/jeux — méthode uniquement.
Voir aussi¶
- ZX Spectrum (la base de compat) · Amstrad CPC · Recap.
Sources & attribution¶
- Photo SAM Coupé — Simon Owen, CC BY-SA 3.0, Wikimedia Commons — https://commons.wikimedia.org/wiki/File:SAM_Coup%C3%A9.jpg
- Wikipédia — SAM Coupé (Z80B, SAA1099, ASIC) — CC-BY-SA — https://en.wikipedia.org/wiki/SAM_Coup%C3%A9
- Savoir communautaire SAM établi (ASIC, Gotek) — synthèse.
