Fujitsu FM Towns Marty

La première console de jeu 32 bits (février 1993, Japon) : c'est une FM Towns repackagée en console, avec lecteur CD-ROM intégré — sortie avant la 3DO et la PlayStation. Base 386SX, compatible avec une partie de la ludothèque FM Towns sur CD. Réparation : lecteur CD, pile, recap.

FM Towns Marty

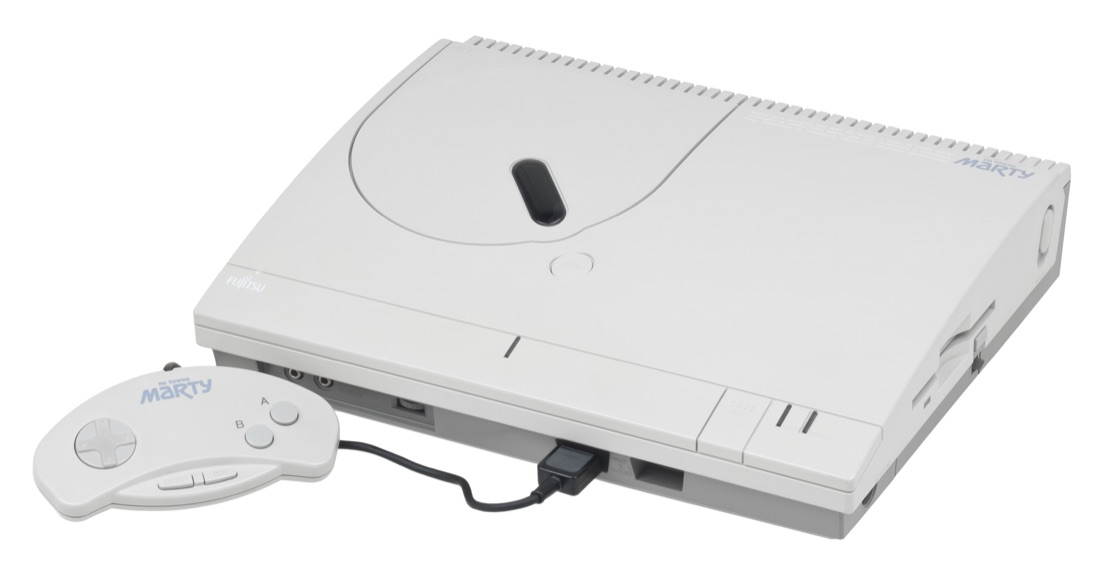

FM Towns Marty — photo Evan-Amos, domaine public (Wikimedia Commons).

Identification

Modèle Année Note
FM Towns Marty (FMT-Marty) 1993 console CD, 386SX @ 16 MHz, 2 Mo RAM
Marty 2 1993 révision (boîtier/prix), mêmes specs
Car Marty 1994 variante embarquée (navigation) — anecdotique
  • CPU : Intel 386SX ; son FM (YM2612) + PCM (RF5C68) ; sprites matériels.
  • Média : CD-ROM + slot disquette 3,5″ (externe/optionnel selon config) + cartes.
  • Sortie RVB (péritel possible) — image nette d'origine.

Réparation (technicien)

  • Lecteur CD-ROM : courroie de chargement, laser vieillissant → nettoyage optique ; alternative ODE en préservation (voir mods ODE).
  • Recap : électrolytiques d'alim et carte → Recap.
  • Pile (CMOS/RTC) qui coule → retirer/remplacer, réparer pistes → piles de sauvegarde.
  • Manettes / connectique : contacts, câbles.

Pannes fréquentes

Symptôme Cause probable Piste
CD non lu courroie / laser Nettoyer optique, courroie, ODE
Instabilité caps alim/carte Recap
Horloge fausse / corrosion pile CMOS Déposer, réparer pistes
Image absente RVB / alim Vérifier câble RVB, recap

Procédure — console morte, dans l'ordre ✅

Ce que cette procédure ajoute

Un ordre pensé pour une console, pas pour une carte arcade : ce qui tue ces machines n'est presque jamais le CPU. C'est, dans l'ordre réel, l'alimentation, les condensateurs, le lecteur ou le slot de cartouche, et la logique seulement ensuite. → Diagnostic PCB

1. L'alimentation. Deux cas selon la machine. Bloc externe : ⚠️ lire le marquage sur la machine, à côté de la prise, et vérifier l'adaptateur en face — tension et polarité. Une machine à centre négatif alimentée en centre positif y laisse son fusible, parfois son régulateur ; ne pas se fier à l'étiquette d'un bloc tiers ni à un embout universel. Alimentation interne (la machine se branche directement au secteur) : le secteur est dans le boîtier. Débrancher, attendre, et vérifier que les gros condensateurs sont déchargés avant de toucher la carte. Dans les deux cas, mesurer en charge : un bloc fatigué tient sa tension jusqu'à ce qu'on lui demande du courant.

2. Le fusible. Beaucoup de ces machines en ont un juste derrière la prise — c'est la pièce faite pour mourir. Le tester en continuité, hors circuit. Un fusible qui resaute est un court-circuit, pas un problème de fusible.

3. Les condensateurs. Sur la plupart des machines de cet âge, c'est le suspect par défaut et non le dernier recours — les électrolytiques CMS qui fuient rongent les pistes dessous avant de donner le moindre autre signe. ⚠️ Toutes n'en sont pas là : certaines en portent très peu et ne se recappent pas par principe. Lire ce que cette page en dit avant de sortir le fer. → Recap

4. Le lecteur. Sur cette machine, c'est le poste de panne dominant. Dans l'ordre : le plateau/tiroir bouge-t-il, le disque tourne-t-il, la lentille est-elle propre (coton-tige, alcool isopropylique, sans appuyer), les rails coulissent-ils librement. Un laser qui ne lit plus se remplace ; le potentiomètre de gain ne se retouche pas à l'aveugle, c'est le geste qui achève un laser encore bon.

5. La sortie vidéo. Isoler la machine de l'affichage : un autre câble, une autre télé, une autre entrée. Une part non négligeable des « consoles mortes » est un câble mort, ou un afficheur qui n'accroche pas ce que la machine sort — voir la section vidéo de cette page pour savoir quoi.

6. Toujours rien. Maintenant, et seulement maintenant, la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB

Modernisation & mods — quoi acheter, comment

  • CD → ODE 🟡 : émulateur de lecteur optique (images depuis SD/USB) → supprime laser/courroie fatigués ; imager ses CD tant qu'ils sont lisibles. Les solutions FM Towns (le Marty partage l'architecture) sont transposables. → mods ODE.
  • Vidéo RVB natif 🟢 : le Marty sort déjà du RVB → câble péritel/SCART puis OSSC / RetroTINK ou RGB2HDMI pour un HDMI net. Aucun mod interne.
  • Lecteur de disquette externe : le Marty gère aussi la disquette (compat FM Towns) → un Gotek / HxC (émulateur de lecteur, images depuis USB/SD) remplace un lecteur HS.
  • Pile RTC 🟡 : remplacer par du lithium + diode (anti-recharge) pour éviter la fuite ; recap préventif des étages alim/audio.

⚠️ Ne pas héberger de jeux/BIOS — méthode uniquement.
