Sega New Net City

La dernière candy cab de la série City (2005) : évolution de la Net City, pensée JVS / réseau dès l'origine, avec panneau et alim JVS standard et un châssis prêt pour le 31 kHz (Naomi 2, Lindbergh à l'époque).

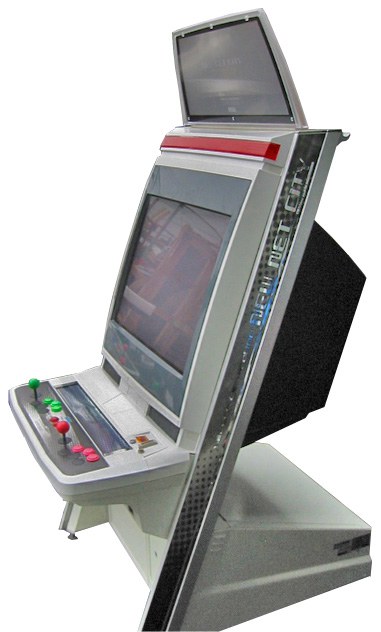

La New Net City, vue catalogue.
La New Net City, vue catalogue. Source : Hard*Candy — ⚠️ le site ne publie aucune mention de licence.

Identification

Champ Valeur
Fabricant Sega
Année 2005
Type Candy cab (dernière de la série City)
Écran CRT 29″ tri-sync (15/24/31 kHz)
I/O JVS (panneau JVS standard) + câblage réseau
Format PCB JAMMA + JVS

Repères techniques

  • La plus moderne des City : conçue autour du standard JVS (panneau et bloc d'alimentation JVS standard), câblage LAN d'origine comme la Net City.
  • Tri-sync : accepte 15/24/31 kHz → PCB classiques et systèmes 31 kHz (Naomi / Naomi 2).
  • Moniteur plat multiscan (Toshiba) 29″ 15/24/31 kHz rotatif : Sega adopte le tube plat au moment où les tubes bombés disparaissent.
  • Réseau : supporte des PCB d'autres fabricants que Sega et se connecte au réseau VF.NET (Virtua Fighter 4).
  • Se distingue de la Net City par des détails d'habillage et une standardisation complète autour du JVS.
  • Alim : bloc candy Sega → alim candy cab.

⚡ Connectique & alimentation

Aspect Valeur
Connecteur PCB JAMMA + JVS (panneau + alim JVS standard)
Réseau câblage LAN d'origine (jeux en réseau)
Sync moniteur tri-sync 15/24/31 kHz (29″ CRT)
Alimentation 100 V AC (Japon), bloc candy Sega
Consommation ≈ candy cab CRT (ordre de grandeur ~140 W) — voir manuel de service

(Sources : Arcade Otaku.)

Pannes fréquentes

Symptôme Cause probable Piste
Image instable (CRT) châssis tri-sync, recap Réglages + recap (Nanao MS9)
Contrôles morts I/O JVS / faisceau Diag JVS
Pas d'alim bloc candy Vérifier tensions au JVS/JAMMA

Procédure — borne qui ne démarre pas ✅

Il y a un CRT dans cette borne

Le tube reste chargé borne débranchée, et le capuchon de THT est la première chose que la main rencontre derrière le moniteur. Le décharger, travailler d'une seule main, et pas seul si possible. → Sécurité CRT

Cette borne est documentée en 100 V

Elle ne se branche pas telle quelle sur une prise européenne. Il lui faut un transformateur abaisseur dimensionné pour la borne entière, moniteur compris — pas un adaptateur de voyage. Mettre du 230 V dans une borne prévue pour du 100 V détruit l'alimentation, et le moniteur avec la plupart du temps. → Alimentation d'une borne

Ce que cette procédure ajoute

Un ordre pensé pour un meuble, pas pour une carte : secteur, alimentation basse tension, faisceau, moniteur, et le jeu ensuite. L'écrasante majorité des « bornes en panne » le sont pour une raison qui n'a rien à voir avec la PCB — c'est pour ça qu'elle arrive en dernier ici.

1. Le secteur, et ce qui se trouve entre lui et la borne. L'interrupteur, le fusible ou le disjoncteur, le transformateur d'isolement s'il y en a un. Une borne qui ne donne aucun signe de vie n'est presque jamais un problème d'électronique.

2. L'alimentation basse tension — mesurée en charge. Viser +5 V à l'arrivée sur la carte — bord JAMMA, ou connecteur d'alimentation JVS selon la borne — jeu en fonctionnement, pas à vide sur l'établi. Si le bloc a un réglage (la plupart des blocs candy et JVS en ont un ; un bloc ATX de borne PC n'en a pas), le faire à ce moment-là et pas avant : réglé hors charge, on se retrouve avec une carte qui démarre puis déraille. Sans réglage, la mesure sert quand même — elle dit si le bloc tient. Vérifier aussi le +12 V, et le −5 V si la carte l'utilise : beaucoup s'en passent, et un bloc ATX ne le fournit pas. → Alimentation d'une borne

3. Le faisceau et le connecteur. Ré-enficher, et vérifier les masses — une borne mal reliée donne une image qui roule, des entrées fantômes et du souffle, le tout en même temps, et rien de tout ça ne ressemble à un problème de câblage. Connectique de cette borne : JAMMA + JVS. → Câblage

4. Le moniteur. Cette page décrit le moniteur ainsi : CRT 29″ tri-sync (15/24/31 kHz). CRT : pas d'image mais le tube est chaud et il y a de la THT — c'est la synchro ou la vidéo, pas le tube. Aucune THT — le châssis. Une image qui rétrécit, qui se promène ou qui vire de couleur, c'est un recap de châssis : sur ces moniteurs, c'est un entretien programmé, pas une réparation.

5. La fréquence de balayage — le désaccord qui ne casse rien. Si la fréquence de la carte n'est pas une de celles que le moniteur accepte, il n'y a pas d'image et rien n'est en panne. Comparer ce que la borne accepte à ce que la carte sort avant d'ouvrir quoi que ce soit. → Moderniser une borne

6. Le panneau de contrôle. Les microswitches, puis le faisceau, dans cet ordre. Une seule direction morte, c'est un switch ; un joueur entier mort, c'est le faisceau ou sa masse. → Panneaux de contrôle

7. Monnayeur et son. En dernier, parce qu'ils ne cachent rien : un monnayeur qui ne compte plus est en général sale ou déréglé, et un silence avec une bonne image désigne l'amplificateur et ses rails d'alimentation.

Réparation

Identique aux autres candy cabs tri-sync : recap + réglages du châssis 29″ (voir Nanao MS9), alim candy Sega.

Manuels (archivés)

(Source : Arcade Otaku Wiki — scans BlinG, archivés localement pour la préservation.)

Photos / assets

(À ajouter : New Net City, panneau JVS, châssis tri-sync.)

Réparation & entretien

Moderniser (vidéo, alim, JVS, upscaler, PC/FPGA) → Moderniser une borne. Moniteur CRT (décharge HT !) → Sécurité CRT + châssis Nanao MS8 / MS9 · alim candy Sega → réparation PSU · recap → Recap.
