SNK — avant le Neo-Geo (Ikari Warriors, P.O.W.)
Avant le Neo-Geo MVS (1990), SNK a produit une série de hits sur
hardware dédié : Ikari Warriors (et son fameux joystick rotatif), Athena,
P.O.W., Guerrilla War, Prehistoric Isle, Beast Busters… Base Z80 puis
68000.

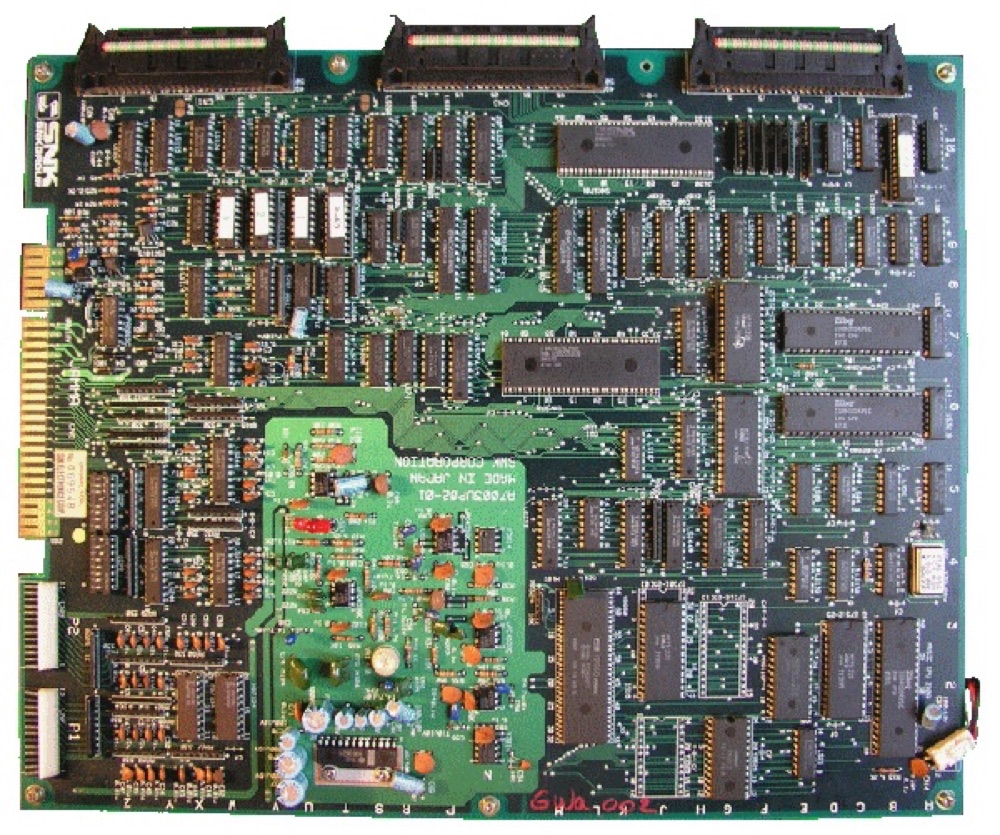

PCB SNK (Psycho Soldier) — photo Archimëa, CC BY 3.0 (Wikimedia Commons).
Identification
| Champ |
Valeur |
| Fabricant |
SNK |
| Années |
1981-1989 |
| CPU |
Zilog Z80 (×2/×3) puis 68000 |
| Particularité |
joystick rotatif (Ikari, TNK III, Guerrilla War, SAR) |
| Réglages |
DIP |
Les grandes cartes
| Hardware |
Jeux |
Driver MAME |
| SNK (Z80) |
Vanguard, TNK III, Ikari Warriors, Athena, Guerrilla War, Bermuda Triangle, Psycho Soldier, Chopper I |
snk/snk.cpp, snk6502.cpp |
| SNK 68000 |
P.O.W., Prehistoric Isle in 1930, Street Smart, SAR, Beast Busters |
snk/snk68.cpp |
Le joystick rotatif (LOOP) d'Ikari Warriors — un stick à 8 directions qui tourne
pour viser indépendamment du déplacement — est la signature SNK de l'époque. Beast
Busters (1989) est un 3 joueurs au pistolet. Émulé dans MAME (snk/*).
Jeux notables
Vanguard (1981), Ikari Warriors (1986), Athena, Psycho Soldier (1987),
Guerrilla War, P.O.W. (1988), Prehistoric Isle (1989), Beast Busters (1989)…
Pannes fréquentes
| Symptôme |
Cause probable |
Piste |
| Joystick rotatif imprécis |
mécanisme LOOP / optique |
Nettoyer/réparer le stick rotatif |
| Sprites/plans corrompus |
customs / RAM |
Test RAM, contacts |
| Son absent/partiel |
YM / Z80 son |
Diagnostic étage son |
| Réglages perdus |
DIP |
Vérifier le banc DIP |
| Pas d'image |
Alim, CPU, faisceau |
Diagnostic base |
Modernisation & mods
Le socle commun à toutes les cartes JAMMA
Vidéo, alimentation, panneau de contrôle et upscalers ne dépendent pas de la carte mais
du meuble : tout est centralisé dans Moderniser une borne.
Pour faire tourner la carte hors d'une borne (chez soi, sur un écran) :
supergun.
- Stockage 🟡 : jeu en EPROM/mask ROM sur la carte. Changer ou restaurer un jeu = reprogrammer les EPROM (et, pour une mask ROM, passer par un adaptateur de brochage) → méthode EPROM.
- Préservation du support : remplacement du stockage d'origine, multicarts, ODE et solutions modernes par famille → hub préservation PCB.
- Fréquence de balayage 📺 : non encore relevée. Le driver MAME correspondant n'expose pas ses paramètres d'écran sous une forme exploitable par notre extracteur — aucune valeur n'est avancée au jugé. Vérifier ce qu'accepte le moniteur avant de brancher → tri-sync et upscalers.
- FPGA / émulation : voir la section Émulation & FPGA ci-dessous.
Réparation (technicien)
- Customs SNK + double/triple Z80 (puis 68000) : sprites/plans corrompus = RAM + buffers
d'abord, custom ensuite ; un freeze = un CPU / sa RAM → diag séparé.
- Son : YM + Z80 son — diagnostiquer l'étage son.
- Condensateurs : recap filtrage + audio. Sockets EPROM 27xx oxydés : support tulipe.
- Contacts de bord : nettoyage (gomme + IPA).
→ Méthodes : Diagnostic PCB ·
Recap ·
EPROM ·
Pistes & vias
Horloges attendues — table de mesure ✅
Valeurs extraites des sources MAME pour cette plateforme. À l'oscilloscope ou au fréquencemètre, une horloge absente ou hors valeur désigne directement le quartz, le diviseur ou la puce en cause — c'est le point de départ le plus rapide sur une carte muette.
| Composant |
Horloge attendue |
Rôle |
| AY8910 |
2 MHz |
PSG |
| Z80 |
3.35 MHz · 3.36 MHz · 4 MHz |
CPU son (souvent) |
Comment lire cette table
Plusieurs valeurs pour un même composant = plusieurs variantes de carte dans cette famille (ou plusieurs exemplaires de la puce cadencés différemment). Ces fréquences sont celles du signal d'horloge en entrée du composant, pas de son quartz d'origine — sur beaucoup de cartes, l'horloge est divisée depuis un quartz maître unique.
Schémas d'origine archivés ✅
Schémas constructeur de jeux de cette famille, archivés localement. Ils donnent l'arbre d'horloges, le décodage d'adresses et le découpage des étages vidéo/son/alimentation — de quoi remonter un signal absent jusqu'à sa source.
Portée
Un schéma vaut pour le jeu et la révision nommés : au sein d'une famille le découpage général se retrouve, mais les repères de composants et le brochage des customs ne se transposent pas. Source : collection Arcade Game Manuals (Internet Archive), documents constructeur conservés à titre de préservation.
Réglages DIP ✅
23 jeux de cette plateforme, réglages extraits des sources MAME (blocs INPUT_PORTS_START). La colonne Position donne le repère physique de l'interrupteur sur la carte (SW2:!3,!4 = bloc SW2, leviers 3 et 4) — c'est ce qui permet de régler sans le manuel papier. Les jeux sont classés par nom de set MAME.
Réglages DIP — jeu MAME alphamis
| Réglage |
Position |
Options (défaut en gras) |
| Allow Continue |
DIP1:1 |
No · 3 Times |
| Cabinet |
DIP1:2 |
Upright · Cocktail |
| Lives |
DIP1:3 |
3 · 5 |
| Coin A |
DIP1:4,5 |
4C 1C · 3C 1C · 2C 1C · 1C 1C |
| Coin B |
DIP1:6,7 |
1C 2C · 1C 3C · 1C 4C · 1C 6C |
| Difficulty |
DIP2:2,3 |
Easy · Normal · Hard · Hardest |
| Demo Sounds |
DIP2:4 |
Off · On |
| All Ships at Start (Cheat) |
DIP2:5 |
Off · On |
| Flip Screen |
DIP2:6 |
Off · On |
| Start Area |
DIP2:7,8 |
1 · 2 · 3 · 4 |
| Bonus Life |
DIP2:1 |
50k 100k 100k+ · 50k 100k |
Réglages DIP — jeu MAME aso
| Réglage |
Position |
Options (défaut en gras) |
| Allow Continue |
DIP1:1 |
No · 3 Times |
| Cabinet |
DIP1:2 |
Upright · Cocktail |
| Lives |
DIP1:3 |
3 · 5 |
| Coinage |
DIP1:4,5,6 |
4C 1C · 3C 1C · 2C 1C · 1C 1C · 1C 2C · 1C 3C · 1C 4C · 1C 6C |
| Difficulty |
DIP2:2,3 |
Easy · Normal · Hard · Hardest |
| Demo Sounds |
DIP2:4 |
Off · On |
| All Ships at Start (Cheat) |
DIP2:5 |
Off · On |
| Flip Screen |
DIP2:6 |
Off · On |
| Start Area |
DIP2:7,8 |
1 · 2 · 3 · 4 |
| Bonus Life |
DIP2:1,DIP1:7,8 |
50k 100k 100k+ · 60k 120k 120k+ · 100k 200k 200k+ · 50k 100k · 60k 120k · 100k 200k · None |
Réglages DIP — jeu MAME athena
| Réglage |
Position |
Options (défaut en gras) |
| Cabinet |
DIP1:2 |
Upright · Cocktail |
| Lives |
DIP1:4 |
3 · 5 |
| Coin A |
DIP1:5,6 |
4C 1C · 3C 1C · 2C 1C · 1C 1C |
| Coin B |
DIP1:7,8 |
1C 2C · 1C 3C · 1C 4C · 1C 6C |
| Difficulty |
DIP2:1,2 |
Easy · Normal · Hard · Hardest |
| Demo Sounds |
DIP2:3 |
Off · On |
| Freeze |
DIP2:4 |
Off · On |
| Energy |
DIP2:8 |
12 · 14 |
| Bonus Life |
DIP1:3,DIP2:5,6 |
50k 100k 100k+ · 60k 120k 120k+ · 100k 200k 200k+ · 50k 100k · 60k 120k · 100k 200k · None |
Réglages DIP — jeu MAME bermudaa
| Réglage |
Position |
Options (défaut en gras) |
| Bonus Life |
DIP1:3,DIP2:5,6 |
25k 50k 50k+ · 35k 70k 70k+ · 50k 100k 100k+ · 25k 50k · 35k 70k · 50k 100k · None |
Réglages DIP — jeu MAME bermudat
| Réglage |
Position |
Options (défaut en gras) |
| Flip Screen |
DIP1:2 |
Off · On |
| Lives |
DIP1:4 |
3 · 5 |
| Coin A |
DIP1:5,6 |
4C 1C · 3C 1C · 2C 1C · 1C 1C |
| Coin B |
DIP1:7,8 |
1C 2C · 1C 3C · 1C 4C · 1C 6C |
| Difficulty |
DIP2:1,2 |
Easy · Normal · Hard · Hardest |
| Game Mode |
DIP2:3,4 |
Demo Sounds Off · Demo Sounds On · Freeze · Infinite Lives (Cheat) |
| Game Style |
DIP2:7,8 |
Normal without continue · Normal with continue · Time attack 3 minutes · Time attack 5 minutes |
| Bonus Life |
DIP1:3,DIP2:5,6 |
50k 100k 100k+ · 60k 120k 120k+ · 100k 200k 200k+ · 50k 100k · 60k 120k · 100k 200k · None |
Réglages DIP — jeu MAME chopper
| Réglage |
Position |
Options (défaut en gras) |
| Flip Screen |
DIP1:1 |
Off · On |
| Cabinet |
DIP1:2 |
Upright · Cocktail |
| Lives |
DIP1:4 |
3 · 5 |
| Coin A |
DIP1:5,6 |
4C 1C · 3C 1C · 2C 1C · 1C 1C |
| Coin B |
DIP1:7,8 |
1C 2C · 1C 3C · 1C 4C · 1C 6C |
| Difficulty |
DIP2:1,2 |
Easy · Normal · Hard · Hardest |
| Game Mode |
DIP2:3,4 |
Demo Sounds Off · Demo Sounds On · Freeze · Infinite Lives (Cheat) |
| Allow Continue |
DIP2:7 |
No · Yes |
| Invulnerability (Cheat) |
DIP2:8 |
Off · On |
| Bonus Life |
DIP1:3,DIP2:5,6 |
50k 100k 100k+ · 75k 150k 150k+ · 100k 200k 200k+ · 50k 100k · 75k 150k · 100k 200k · None |
Réglages DIP — jeu MAME countryc
| Réglage |
Position |
Options (défaut en gras) |
| Language |
DIP1:1 |
English · Japanese |
| Flip Screen |
DIP1:2 |
Off · On |
| Controls |
DIP1:3 |
Single · Dual |
| Coin A |
DIP1:5,6 |
4C 1C · 3C 1C · 2C 1C · 1C 1C |
| Coin B |
DIP1:7,8 |
1C 1C · 1C 2C · 1C 3C · 1C 4C |
| Shot Time |
DIP2:1 |
Short (15 sec) · Long (20 sec) |
| Bonus Holes |
DIP2:2 |
More (Par 1,Birdie 2,Eagle 3) · Less (Par 0,Birdie 1,Eagle 2) |
| Game Mode |
DIP2:3,4 |
Demo Sounds Off · Demo Sounds On · Freeze · Infinite Holes (Cheat) |
| Play Holes |
DIP2:5,6 |
2 · 3 · 4 · 5 |
| Allow Continue |
DIP2:7 |
No · Yes |
Réglages DIP — jeu MAME fitegolf
| Réglage |
Position |
Options (défaut en gras) |
| Language |
DIP1:1 |
English · Japanese |
| Flip Screen |
DIP1:2 |
Off · On |
| Cabinet |
DIP1:3 |
Upright · Cocktail |
| Gameplay |
DIP1:4 |
Basic Player · Avid Golfer |
| Coin A |
DIP1:5,6 |
4C 1C · 3C 1C · 2C 1C · 1C 1C |
| Coin B |
DIP1:7,8 |
1C 2C · 1C 3C · 1C 4C · 1C 6C |
| Shot Time |
DIP2:1 |
Short (10 sec) · Long (12 sec) |
| Bonus Holes |
DIP2:2 |
More (Par 1,Birdie 2,Eagle 3) · Less (Par 0,Birdie 1,Eagle 2) |
| Game Mode |
DIP2:3,4 |
Demo Sounds Off · Demo Sounds On · Freeze · Infinite Holes (Cheat) |
| Play Holes |
DIP2:5,6 |
2 · 3 · 4 · 5 |
| Allow Continue |
DIP2:7 |
No · Yes |
Réglages DIP — jeu MAME fitegolfu
| Réglage |
Position |
Options (défaut en gras) |
| Shot Time |
DIP2:1 |
Short (12 sec) · Long (15 sec) |
Réglages DIP — jeu MAME fsoccer
| Réglage |
Position |
Options (défaut en gras) |
| Cabinet |
DIP1:1,2 |
Upright (With VS) · Upright (Without VS) · Cocktail (2 Players) · Cocktail (4 Players) |
| Version |
DIP1:3,4 |
Europe · USA · Japan |
| Coin A |
DIP1:5,6 |
4C 1C · 3C 1C · 2C 1C · 1C 1C |
| Coin B |
DIP1:7,8 |
1C 2C · 1C 3C · 1C 4C · 1C 6C |
| Allow Continue |
DIP2:1 |
No · Yes |
| Flip Screen |
DIP2:2 |
Off · On |
| Game Mode |
DIP2:3,4 |
Demo Sound Off · Demo Sound On · Freeze · Win Match Against CPU (Cheat) |
| Play Time (Type A) |
DIP2:5,6,7 |
1:00 · 1:10 · 1:20 · 1:30 · 1:40 · 1:50 · 2:00 · 2:10 |
Réglages DIP — jeu MAME gwar
| Réglage |
Position |
Options (défaut en gras) |
| Allow Continue |
DIP1:1 |
No · Yes |
| Flip Screen |
DIP1:2 |
Off · On |
| Lives |
DIP1:4 |
3 · 5 |
| Coin A |
DIP1:5,6 |
4C 1C · 3C 1C · 2C 1C · 1C 1C |
| Coin B |
DIP1:7,8 |
1C 2C · 1C 3C · 1C 4C · 1C 6C |
| Difficulty |
DIP2:1,2 |
Easy · Normal · Hard · Hardest |
| Game Mode |
DIP2:3,4 |
Demo Sounds Off · Demo Sounds On · Freeze · Infinite Lives (Cheat) |
| Bonus Life |
DIP1:3,DIP2:5,6 |
30k 60k 60k+ · 40k 80k 80k+ · 50k 100k 100k+ · 30k 60k · 40k 80k · 50k 100k · None |
Réglages DIP — jeu MAME hal21
| Réglage |
Position |
Options (défaut en gras) |
| Cabinet |
DIP1:2 |
Upright · Cocktail |
| Lives |
DIP1:3 |
3 · 5 |
| Coinage |
DIP1:4,5,6 |
3C 1C · 2C 1C · 1C 1C · 1C 2C · 1C 3C · Free Play |
| Difficulty |
DIP2:2,3 |
Easy · Normal · Hard · Hardest |
| Game mode |
DIP2:4,5 |
Demo Sounds Off · Demo Sounds On · Freeze · Infinite Lives (Cheat) |
| Flip Screen |
DIP2:6 |
Off · On |
| Allow Continue |
DIP2:8 |
No · Yes |
| Bonus Life |
DIP2:1,DIP1:7,8 |
20k 60k 60k+ · 40k 90k 90k+ · 50k 120k 120k+ · 20k 60k · 40k 90k · 50k 120k · None |
Réglages DIP — jeu MAME ikari
| Réglage |
Position |
Options (défaut en gras) |
| Allow killing each other |
DIP1:1 |
No · Yes |
| P1 & P2 Fire Buttons |
DIP1:2 |
Separate · Common |
| Lives |
DIP1:4 |
3 · 5 |
| Coin A |
DIP1:5,6 |
4C 1C · 3C 1C · 2C 1C · 1C 1C |
| Coin B |
DIP1:7,8 |
1C 2C · 1C 3C · 1C 4C · 1C 6C |
| Difficulty |
DIP2:1,2 |
Easy · Normal · Hard · Hardest |
| Game Mode |
DIP2:3,4 |
Demo Sounds Off · Demo Sounds On · Freeze · Infinite Lives (Cheat) |
| Allow Continue |
DIP2:8 |
No · Yes |
| Bonus Life |
DIP1:3,DIP2:5,6 |
50k 100k 100k+ · 60k 120k 120k+ · 100k 200k 200k+ · 50k 100k · 60k 120k · 100k 200k · None |
Réglages DIP — jeu MAME jcross
| Réglage |
Position |
Options (défaut en gras) |
| Upright Controls |
DIP1:1 |
Single · Dual |
| Cabinet |
DIP1:2 |
Upright · Cocktail |
| Lives |
DIP1:3 |
3 · 5 |
| Coinage |
DIP1:4,5,6 |
3C 1C · 2C 1C · 1C 1C · 1C 2C · 1C 3C · Free Play |
| Difficulty |
DIP2:2,3 |
Easy · Normal · Hard · Hardest |
| Game mode |
DIP2:4,5 |
Demo Sounds Off · Demo Sounds On · Freeze · Infinite Lives (Cheat) |
| Flip Screen |
DIP2:6 |
Off · On |
| No BG Collision (Cheat) |
DIP2:8 |
Off · On |
| Bonus Life |
DIP2:1,DIP1:7,8 |
20k 60k 40k+ · 40k 120k 80k+ · 60k 160k 100k+ · 20k · 40k · 60k · None |
Réglages DIP — jeu MAME madcrash
| Réglage |
Position |
Options (défaut en gras) |
| Cabinet |
DIP1:2 |
Upright · Cocktail |
| Lives |
DIP1:3 |
3 · 5 |
| Coinage |
DIP1:4,5,6 |
5C 1C · 3C 1C · 2C 1C · 1C 1C · 1C 2C · 1C 3C · Free Play |
| Bonus Life |
DIP1:7,8 |
20000 60000 · 40000 90000 · 50000 120000 · None |
| Bonus Life Occurrence |
DIP2:1 |
1st, 2nd, then every 2nd · 1st and 2nd only |
| Scroll Speed |
DIP2:2,3 |
Slow · Normal · Fast · Faster |
| Game mode |
DIP2:4,5 |
Demo Sounds Off · Demo Sounds On · Freeze · Infinite Lives (Cheat) |
| Flip Screen |
DIP2:6 |
Off · On |
| Difficulty |
DIP2:7 |
Easy · Hard |
Réglages DIP — jeu MAME marvins
| Réglage |
Position |
Options (défaut en gras) |
| Lives |
DIP1:1,2 |
1 · 2 · 3 · 5 |
| Infinite Lives (Cheat) |
DIP1:3 |
Off · On |
| Coinage |
DIP1:4,5,6 |
5C 1C · 3C 1C · 2C 1C · 1C 1C · 1C 2C · 1C 3C · 1C 5C · 1C 6C |
| Free Play |
DIP1:7 |
Off · On |
| Freeze |
DIP1:8 |
Off · On |
| 1st Bonus Life |
DIP2:1,2,3 |
10000 · 20000 · 30000 · 40000 · 50000 · 60000 · 70000 · 80000 |
| 2nd Bonus Life |
DIP2:4,5 |
1st bonus*2 · 1st bonus3 · 1st bonus4 · None |
| Demo Sounds |
DIP2:6 |
Off · On |
| Cabinet |
DIP2:7 |
Upright · Cocktail |
| Flip Screen |
DIP2:8 |
Off · On |
Réglages DIP — jeu MAME psychos
| Réglage |
Position |
Options (défaut en gras) |
| Flip Screen |
DIP1:2 |
Off · On |
| Lives |
DIP1:4 |
3 · 5 |
| Coin A |
DIP1:5,6 |
4C 1C · 3C 1C · 2C 1C · 1C 1C |
| Coin B |
DIP1:7,8 |
1C 2C · 1C 3C · 1C 4C · 1C 6C |
| Difficulty |
DIP2:1,2 |
Easy · Normal · Hard · Hardest |
| Demo Sounds |
DIP2:3 |
Off · On |
| Freeze |
DIP2:4 |
Off · On |
| Allow Continue |
DIP2:7 |
No · Yes |
| Bonus Life |
DIP1:3,DIP2:5,6 |
50k 100k 100k+ · 60k 120k 120k+ · 100k 200k 200k+ · 50k · 60k · 100k · None |
Réglages DIP — jeu MAME sgladiat
| Réglage |
Position |
Options (défaut en gras) |
| Cabinet |
DIP1:2 |
Upright · Cocktail |
| Lives |
DIP1:3 |
3 · 5 |
| Coinage |
DIP1:4,5,6 |
5C 1C · 3C 1C · 2C 1C · 1C 1C · 1C 2C · 1C 3C · Free Play |
| Time |
DIP2:2 |
More · Less |
| Game Mode |
DIP2:4,5 |
Demo Sounds Off · Demo Sounds On · Freeze · Infinite Lives (Cheat) |
| Flip Screen |
DIP2:6 |
Off · On |
| No Opponents (Cheat) |
DIP2:8 |
Off · On |
| Bonus Life |
DIP2:1,DIP1:7,8 |
20k 60k 60k+ · 40k 90k 90k+ · 50k 120k 120k+ · 20k 60k · 40k 90k · 50k 120k · None |
Réglages DIP — jeu MAME tdfever
| Réglage |
Position |
Options (défaut en gras) |
| Allow Continue |
DIP1:1 |
No · Yes |
| Cabinet |
DIP1:2 |
2 Player Upright · 4 Player Cocktail |
| 1st Down Bonus Time |
DIP1:3,4 |
Every 1st Down · Every 4 1st Downs · Every 6 1st Downs · Every 8 1st Downs |
| Coin A |
DIP1:5,6 |
4C 1C · 3C 1C · 2C 1C · 1C 1C |
| Coin B |
DIP1:7,8 |
1C 2C · 1C 3C · 1C 4C · 1C 6C |
| Difficulty |
DIP2:1,2 |
Easy · Normal · Hard · Hardest |
| Game Mode |
DIP2:3,4 |
Demo Sound Off · Demo Sound On · Freeze · Never Finish (Cheat) |
| Play Time (Type A) |
DIP2:5,6,7 |
1:00 · 1:10 · 1:20 · 1:30 · 1:40 · 1:50 · 2:00 · 2:10 |
| Flip Screen |
DIP2:8 |
Off · On |
Réglages DIP — jeu MAME tnk3
| Réglage |
Position |
Options (défaut en gras) |
| No BG Collision (Cheat) |
DIP1:1 |
Off · On |
| Cabinet |
DIP1:2 |
Upright · Cocktail |
| Lives |
DIP1:3 |
3 · 5 |
| Coinage |
DIP1:4,5,6 |
3C 1C · 2C 1C · 1C 1C · 1C 2C · 1C 3C · Free Play |
| Difficulty |
DIP2:2,3 |
Easy · Normal · Hard · Hardest |
| Game Mode |
DIP2:4,5 |
Demo Sounds Off · Demo Sounds On · Freeze · Infinite Lives (Cheat) |
| Flip Screen |
DIP2:6 |
Off · On |
| Allow Continue |
DIP2:8 |
No · 5 Times |
| Bonus Life |
DIP2:1,DIP1:7,8 |
20k 60k 60k+ · 40k 90k 90k+ · 50k 120k 120k+ · 20k 60k · 40k 90k · 50k 120k · None |
Réglages DIP — jeu MAME vangrd2
| Réglage |
Position |
Options (défaut en gras) |
| Coinage |
DIP1:1,2,3 |
6C 1C · 5C 1C · 3C 1C · 2C 1C · 1C 1C · 1C 2C · 1C 3C · 1C 5C |
| Bonus Life |
DIP1:4,5,6 |
30000 · 40000 · 50000 · 60000 · 70000 · 80000 · 90000 · 100000 |
| Lives |
DIP1:7,8 |
1 · 2 · 3 · 5 |
| Demo Sounds |
DIP2:1 |
Off · On |
| Freeze |
DIP2:2 |
Off · On |
| Cabinet |
DIP2:3 |
Upright · Cocktail |
| Language |
DIP2:4 |
English · Japanese |
| Bonus Life Occurrence |
DIP2:5 |
Every bonus · Bonus only |
| Infinite Lives (Cheat) |
DIP2:6 |
Off · On |
| Free Play |
DIP2:7 |
Off · On |
| Flip Screen |
DIP2:8 |
Off · On |
Réglages DIP — jeu MAME victroad
| Réglage |
Position |
Options (défaut en gras) |
| Kill friend & walk everywhere (Cheat) |
DIP1:1 |
No · Yes |
| P1 & P2 Fire Buttons |
DIP1:2 |
Separate · Common |
| Lives |
DIP1:4 |
3 · 5 |
| Coin A |
DIP1:5,6 |
4C 1C · 3C 1C · 2C 1C · 1C 1C |
| Coin B |
DIP1:7,8 |
1C 2C · 1C 3C · 1C 4C · 1C 6C |
| Difficulty |
DIP2:1,2 |
Easy · Normal · Hard · Hardest |
| Game Mode |
DIP2:3,4 |
Demo Sounds Off · Demo Sounds On · Freeze · Infinite Lives (Cheat) |
| Allow Continue |
DIP2:7 |
No · Yes |
| Credits Buy Lives During Play |
DIP2:8 |
No · Yes |
| Bonus Life |
DIP1:3,DIP2:5,6 |
50k 100k 100k+ · 60k 120k 120k+ · 100k 200k 200k+ · 50k 100k · 60k 120k · 100k 200k · None |
Réglages DIP — jeu MAME worldwar
| Réglage |
Position |
Options (défaut en gras) |
| Allow Continue |
DIP1:1 |
No · Yes |
| Bonus Life |
DIP1:3,DIP2:5,6 |
50k 100k 100k+ · 80k 160k 160k+ · 100k 200k 200k+ · 50k 100k · 80k 160k · 100k 200k · None |
À vérifier sur ta carte
Ces réglages valent pour le jeu et la révision décrits par MAME. Un même titre peut avoir plusieurs jeux de DIP selon la région ou la révision, et certains systèmes utilisent des soft-dips (réglages en mémoire, via le menu de test) plutôt que des interrupteurs physiques. En cas d'écart, la sérigraphie de la carte et le menu de test font foi.
Voir aussi : référence DIP · manuels de jeu
Émulation & FPGA
- Émulation : MAME (
snk/snk.cpp, snk68.cpp, snk6502.cpp).
- FPGA / MiSTer : cores disponibles pour plusieurs titres (Ikari Warriors…).
Réparation EPROM
Programme 68000 + Z80. Ex. (MAME snk/snk.cpp) : Ikari Warriors / Victory Road / Guerrilla War / Bermuda Triangle = 27C512 · TNK III = 3× 27128 · Athena = 27128 / 27C256. MCU (protection) sur beaucoup.
Lignée
Précède le Neo-Geo MVS (1990) et le Neo-Geo AES.
La 3D Hyper Neo Geo 64 est traitée côté converts.
Photos / assets
(À ajouter : carte Ikari Warriors, joystick rotatif, carte SNK 68000.)
Sources & attribution
Relecture & corrections
À quoi sert cet espace
Une valeur fausse, une procédure dépassée, une référence de puce qui ne colle pas à ta
carte ? Signale-le ici, avec ce que tu as constaté (modèle, révision de
carte, numéro de série, mesure). Chaque signalement est recoupé avec une
source avant toute modification — une correction invérifiable est publiée en tant
que « signalé par …, non recoupé » plutôt qu'appliquée en silence.
La lecture est ouverte à tous ; écrire demande une connexion Discord.
Les signalements des relecteurs déclarés du wiki sont traités en priorité ; les autres
sont lus aussi, mais passent par un humain avant toute modification.
