Philips CD-i

Système multimédia CD de Philips (1991), pensé comme un « appareil de salon » plus qu'une console de jeu : encyclopédies, Photo CD, Video CD (avec cartouche MPEG), et une petite ludothèque devenue culte pour ses jeux Zelda et Hotel Mario sous licence Nintendo.

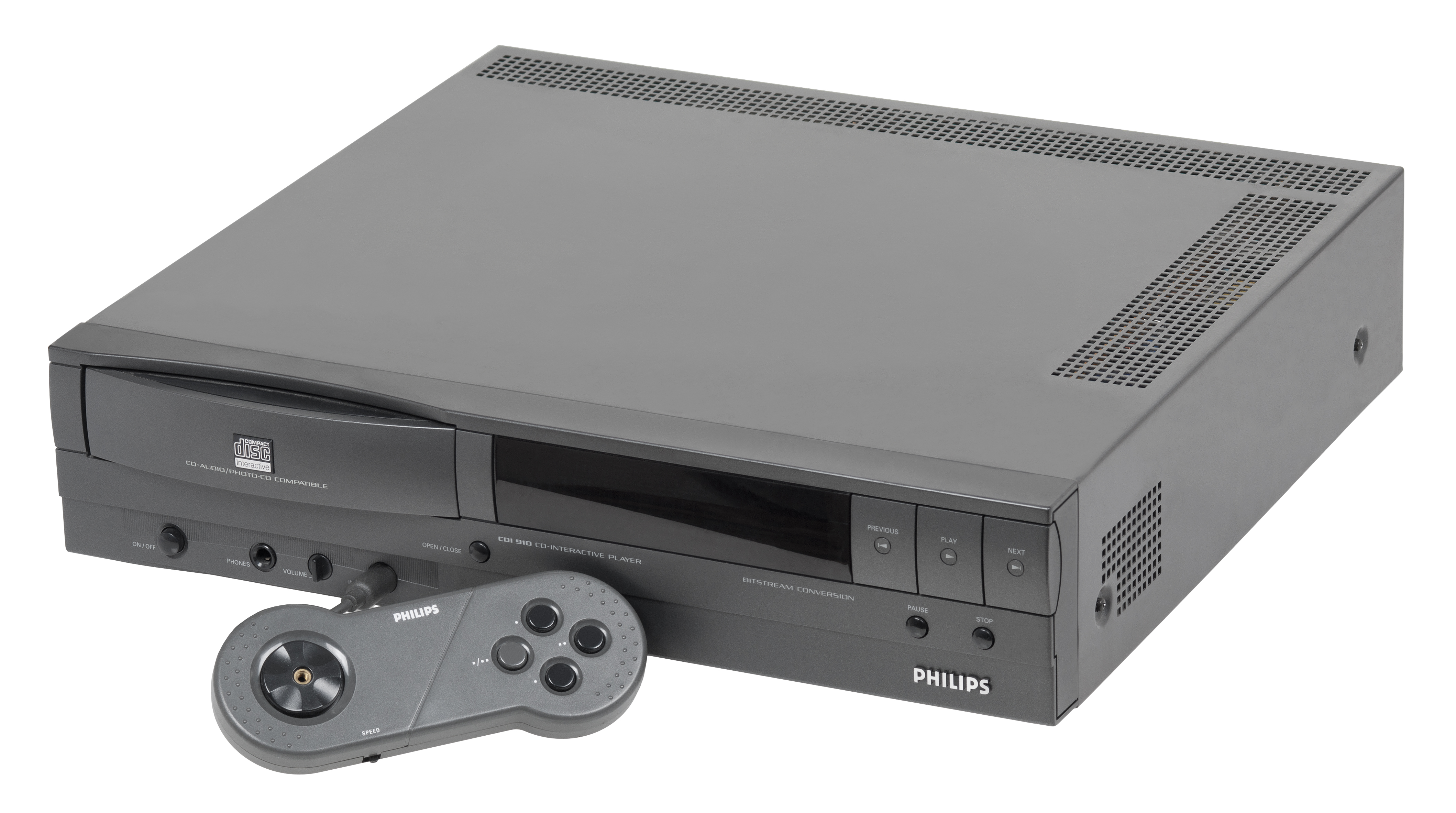

Philips CD-i 910
Philips CD-i 910 avec manette. Photo : Evan-Amos, Wikimedia Commons, domaine public.

Identification

Champ Valeur
Fabricant Philips (aussi Magnavox aux US)
Sortie 1991 (US), 1992 (JP), 1992 (EU)
Type Lecteur CD-i multimédia (jeux + éducatif + vidéo)
Média Disque CD-i (+ Audio CD, CD+G, Photo CD, Video CD via cartouche)
Fin de vie 1998 (gamme) / 1999 (format)

Architecture

Bloc Puce Fréquence Rôle
CPU Philips SCC68070 (famille 68000, 16/32 bits) 15,5 MHz cœur CISC
Vidéo SCC66470 VSC (puis MCD 212) 256×224 à 512×480 ; jusqu'à 32 768 couleurs à l'écran
Son MCD 221 ADPCM 8 bits, stéréo 16 bits jusqu'à 44,1 kHz
Mémoire 1 Mo RAM au total
Média Lecteur CD disques CD-i jusqu'à ~744 Mo

Le CD-i vise le grand public (le « CD interactif » du salon) : nombreux titres éducatifs et de référence, d'où un catalogue de jeux réduit.

Digital Video Cartridge (MPEG)

  • Cartouche d'extension MPEG-1 optionnelle (~200–250 $) ajoutant la lecture vidéo plein écran et la compatibilité Video CD.
  • Sans elle, certains jeux « FMV » sont injouables — un point à vérifier côté préservation (savoir si la machine en est équipée).

Modèles & horloge de sauvegarde

  • Nombreux modèles : lecteurs de salon (210, 220, 450, 490…), portable 370, et déclinaisons Magnavox aux US.
  • Timekeeper / NVRAM : les lecteurs CD-i stockent réglages et sauvegardes dans une puce NVRAM à pile intégrée (type Timekeeper). Pile morte = réglages perdus, voire blocage au démarrage sur certains modèles — panne bien connue de la scène.

Manettes & jeux

  • Contrôle : télécommande/manette « wired » ou infrarouge, souvent à deux boutons — ergonomie critiquée pour les jeux d'action.
  • Ludothèque culte : Hotel Mario, et surtout les Zelda CD-i (Link: The Faces of Evil, Zelda: The Wand of Gamelon, Zelda's Adventure) — Nintendo avait concédé ses licences à Philips, cas unique qui en fait des pièces de collection. Aussi Burn:Cycle.

Pannes fréquentes

Symptôme Cause probable Piste
Ne lit plus les CD Laser / bloc optique usé Régler/remplacer, imager d'abord
Blocage / réglages perdus NVRAM Timekeeper (pile) HS Remplacer la puce à pile
Son/vidéo dégradés, corrosion Condensateurs Recap ciblé
Vidéo FMV manquante Pas de Digital Video Cartridge Installer la cartouche MPEG

Manuel de service d'origine ✅

Manuel constructeur archivé localement. Contient typiquement les schémas, le synoptique, les tensions et formes d'onde attendues, la nomenclature et les procédures de dépose — la référence quand un symptôme ne colle à aucune panne connue.

  • CD-i 210 / 220 / 225 — manuel de service Philips — PDF

Statut

Document constructeur sans licence explicite, conservé à titre de préservation (machine hors production depuis des décennies). Source : Internet Archive.

Préservation & émulation

  • Imagerie CD : imager les disques (formats CD-i particuliers) tant qu'ils sont lisibles.
  • NVRAM : remplacer la puce Timekeeper est souvent indispensable pour un lecteur fiable.
  • Émulation : CD-i Emulator et cœurs communautaires (précision variable selon le BIOS/modèle).

Mods & réparation — quoi acheter, comment

Timekeeper HS = blocage : LA réparation CD-i

Les lecteurs stockent réglages/sauvegardes dans une puce Timekeeper (NVRAM à pile intégrée, non remplaçable de l'extérieur). Après ~20-30 ans la pile interne est morte → réglages perdus et, sur plusieurs modèles, blocage au démarrage. La référence exacte dépend du modèle (module Timekeeper type M48T… / SmartWatch DS12…) : relever le marquage de la puce avant d'acheter.

  • Remplacement Timekeeper 🟡 : dessouder l'ancienne puce (souvent sur support DIP → simple extraction, sinon dessoudage), poser une puce neuve du même type relevé. Alternative documentée : modules Timekeeper reconstruits (coque fraisée + pile CR2032 externe soudée aux bornes d'alim de la puce).
  • Recap ciblé : caps d'alim/audio-vidéo qui vieillissent (corrosion, image dégradée).
  • Laser / bloc optique 🟠 : nettoyage lentille + réglage du gain laser ; à défaut, remplacement du bloc. Pas d'ODE grand public → imager les disques en priorité tant qu'ils sont lus.
  • Digital Video Cartridge (MPEG) : installer/valider la cartouche DVC pour les jeux à FMV plein écran.

Photos / assets

(À ajouter : lecteur CD-i, Digital Video Cartridge, manette, puce NVRAM.)

Réparation avancée

Lecteur optique (laser) + recap ; pile d'horloge sur certains modèles. Méthodes : ODE (lecteur optique) · Recap · Piles de sauvegarde.
