Bornes SNK Neo-Geo (MVS)

Les bornes Neo-Geo MVS de SNK : des meubles multi-jeux où l'exploitant insère 2, 4 ou 6 cartouches MVS et laisse le joueur choisir son jeu. Le grand argument commercial du MVS (« Multi Video System ») dans les années 90.

Meuble Neo-Geo MVS 6 cartouches

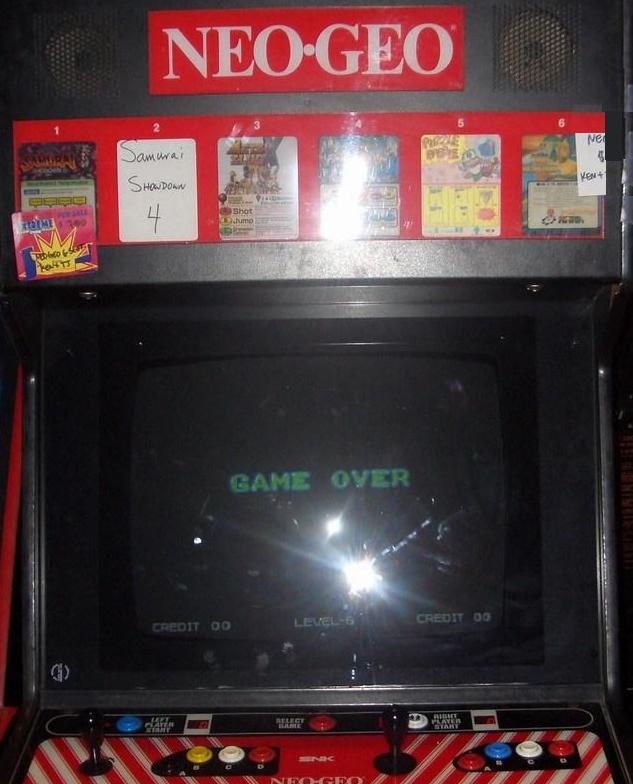

Meuble Neo-Geo MVS 6 slots (type MVS-6). Photo : Bryan Kreutz, Wikimedia Commons, CC BY-SA 3.0.

Vue d'ensemble

Borne Contenu Écran

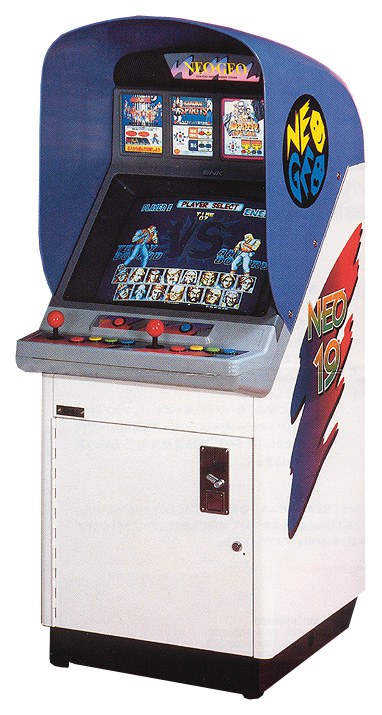

Neo 19 upright, carte NEO-MVH MV4FT (4 slots) ✅ manuel CRT 19″ (Hitachi GMK-19FSN ou Toei TC-HV19LMS) — 520 × 646 × 1340 mm, 60 kg
Neo 25 upright CRT 25″
Neo 29 upright, carte mère MV-4F (4 slots) CRT 29″, rotatif (sans mécanisme) ⚠️ cette page écrivait « 15/25 kHz » ; les manuels SNK archivés donnent 15,75 / 24,8 kHz**
MVS-6 meuble large 6 cartouches CRT 27″
« Big Red » (US) upright 4 slots US CRT 25″
« Gold Cab » (US) upright US CRT 19″
Candy MVS MVS dans une candy cab JAMMA selon la borne

(Les bornes US sont uprights, moniteur non rotatif, son stéréo. Les configurations de slots viennent des cartes mères MV-1 / MV-2 / MV-4 / MV-6.)

Candy cabs SNK (série SC & Neo Candy)

En plus des uprights, SNK a fait de vraies candy cabs sit-down, désignées SCxx-n (taille + nombre de slots) :

Modèle Écran Slots Note
SC14-2 14″ 2 mini candy de comptoir
SC19-4 19″ 4 la « Neo candy mini » — la plus courante ; afficheur start/credit en plexi
SC25-4 25″ 4 comme la SC19-4 en 25″ — rare (cote élevée)
SCB-U4 — 4 variante SC
Neo Candy 25 / 29 25″ / 29″ multi candy Neo-Geo grand écran
Candy 18 / 25 / 26 18-26″ — déclinaisons candy SNK
  • Ces candy SNK sont compactes, JAMMA (MVS), avec le layout boutons Neo-Geo et le sélecteur de jeu (multi-slot). La SC19-4 est le modèle « collector accessible » ; la SC25-4 est bien plus rare.

Cotes constructeur — quatre bornes sur manuel

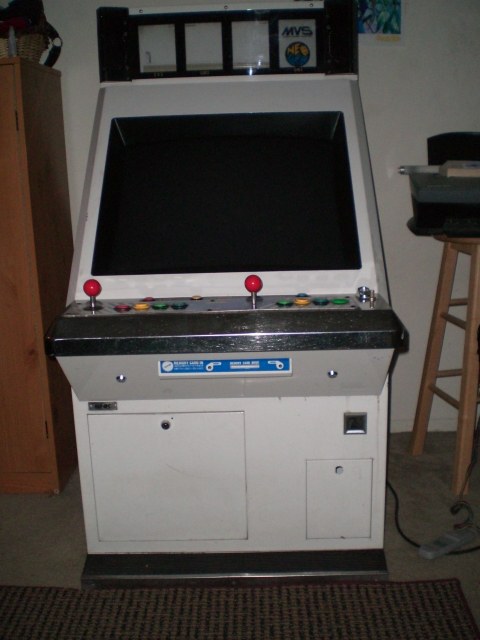

Une MVS-U / 33 — le grand meuble 33″ à tube Toei TC-A33IS.
Une MVS-U / 33 — le grand meuble 33″ à tube Toei TC-A33IS. Source : Hard*Candy — ⚠️ le site ne publie aucune mention de licence.
La Neo 19 — 520 mm de large, la plus étroite des bornes SNK cotées ici.
La Neo 19 — 520 mm de large, la plus étroite des bornes SNK cotées ici. Source : Hard*Candy — ⚠️ le site ne publie aucune mention de licence.

Cinq manuels SNK sont archivés ici depuis le 12 août. Ils donnent les premières cotes documentées de cette page, qui n'en publiait aucune :

Neo 19 MVS-U / 33 Super Neo 29 Candy Super Neo 29 Type Ⅱ
Largeur 520 780 710 710
Profondeur 646 980 890 890
Hauteur 1340 1473 ⚠️ roulettes comprises 1717 1927
Poids 60 kg ⚠️ +6,5 kg avec le socle 146 kg 94 kg 99 kg
Alimentation AC 100 V ±10 V AC 100 V ±10 V AC 100 V ±10 V AC 100 V ±10 V
Consommation 100 W 120 W 120 W 175 W
Fusible 3 A 3 A 6 A ×2 6 A ×2
Moniteur 19″ 33″ 29″ 29″
Carte NEO-MVH MV4FT NEO-MVH MV1 ou MV20 toute carte JAMMA HYPER NEOGEO 64

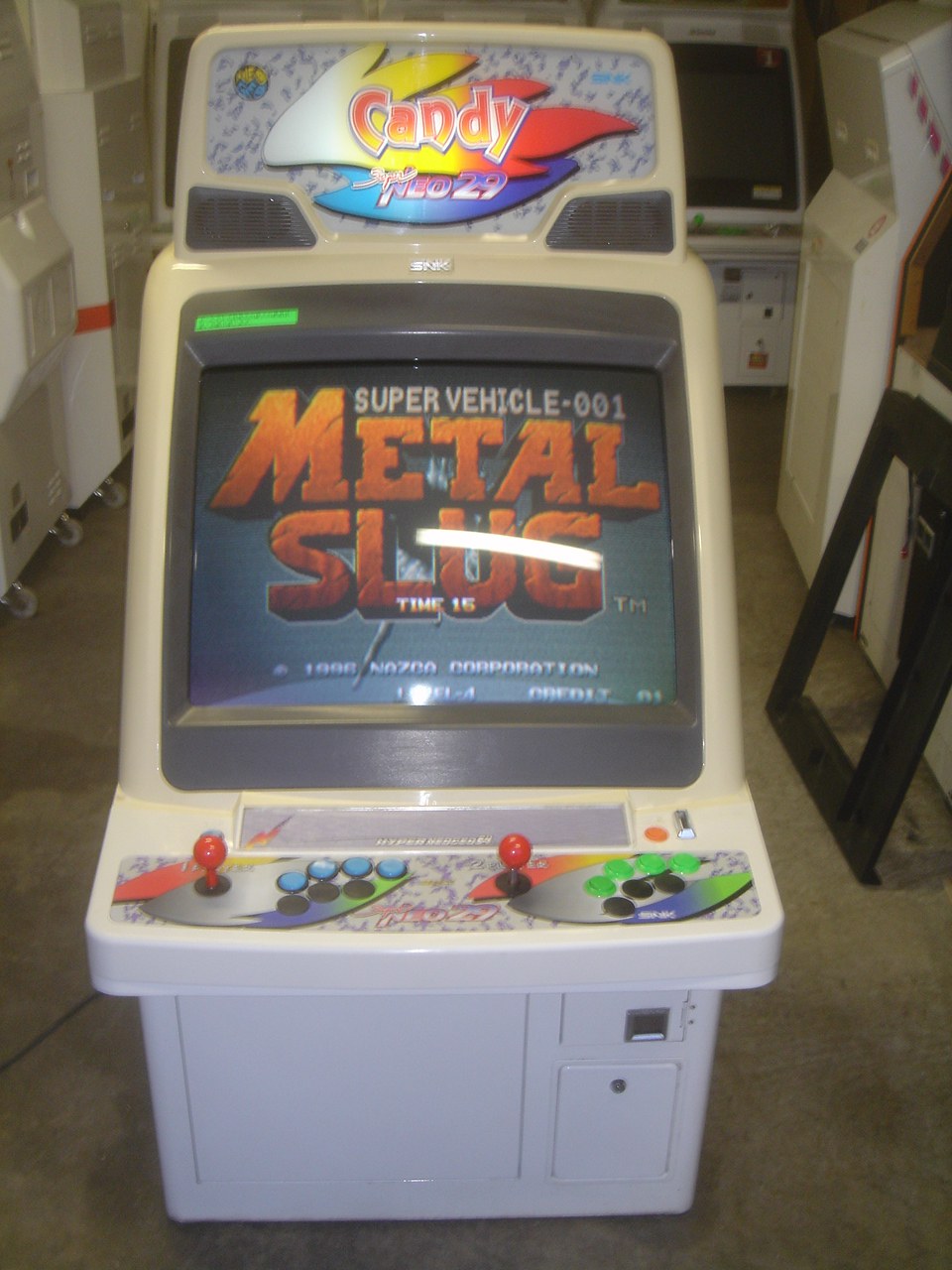

La Super Neo 29 Candy, ici sous Metal Slug.
La Super Neo 29 Candy, ici sous Metal Slug. Source : Hard*Candy — ⚠️ le site ne publie aucune mention de licence.

Super Neo 29 Candy — deux avertissements du constructeur, à ne pas manquer

Son manuel porte deux mises en garde explicites, toutes deux au folio 4 :

1. Le moniteur sort d'usine réglé sur 15,75 kHz, et il faut le commuter à la main. « La fréquence horizontale du moniteur est réglée à 15,75 kHz en sortie d'usine. Si vous utilisez une PCB en 24,8 kHz, vous devez impérativement commuter le moniteur sur 24,8 kHz. En l'état, l'image ne s'affichera pas correctement et cela provoquera la panne du moniteur. » La méthode de commutation est au folio 24 du même manuel.

Ce n'est donc pas un moniteur qui « ne montre rien » si la fréquence est fausse, comme sur une Vewlix : c'est un moniteur qui se détruit. → Sécurité CRT

2. Une seule cartouche, si on la monte en Neo-Geo. « Cette borne est un meuble au standard JAMMA. Pour l'utiliser en configuration Neo-Geo, montez impérativement une carte Neo-Geo 1 slot. L'emploi d'une carte 2 slots ou 4 slots provoquera une panne. »

⚠️ C'est l'exception qui contredit le réflexe multi-slot de cette page : le MVS est multi-cartouches en général, mais pas dans ce meuble-là.

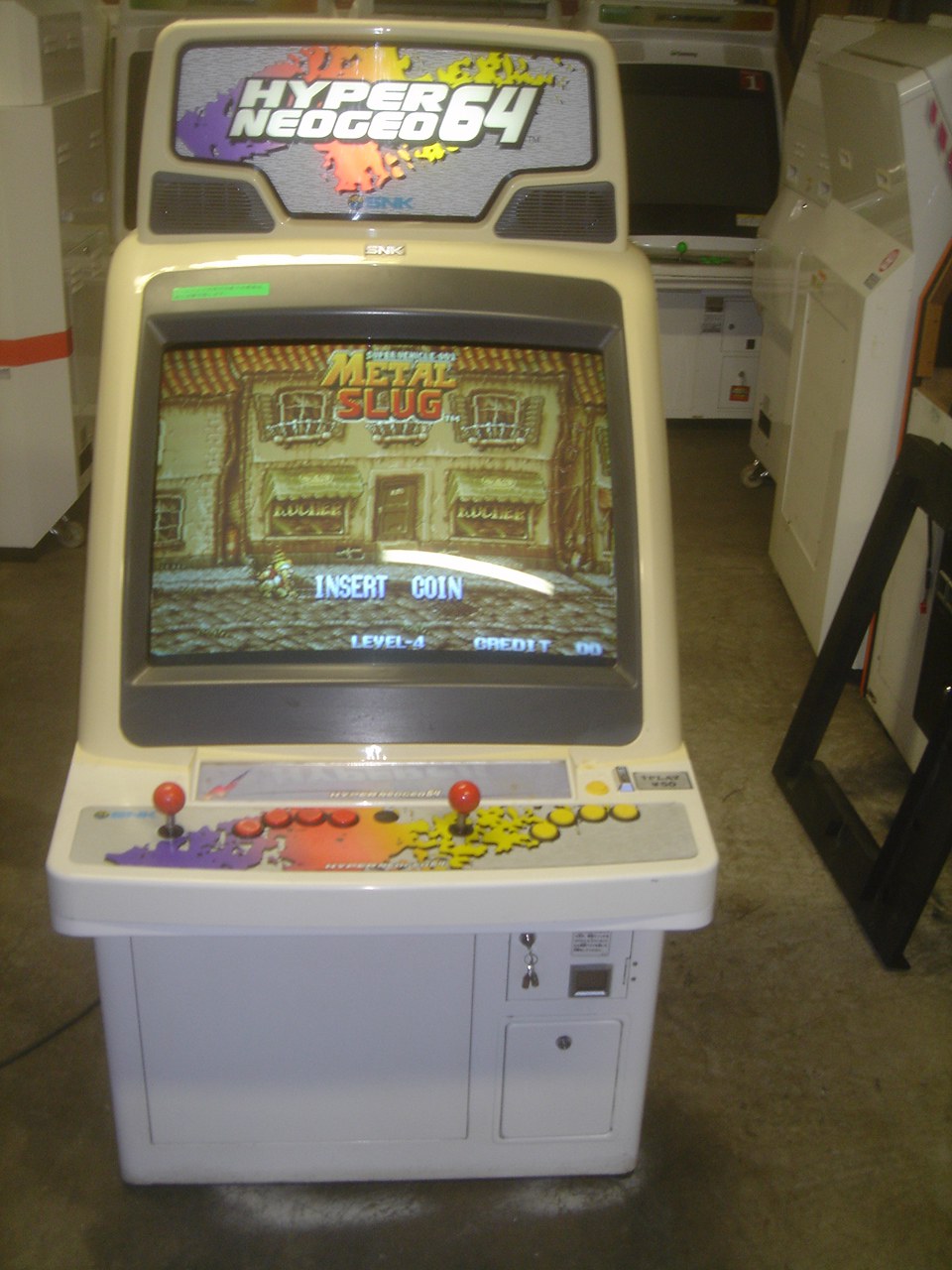

La Super Neo 29 Type Ⅱ — son marquee porte HYPER NEOGEO 64, ce que le folio 7 du manuel donne en ligne 5.
La Super Neo 29 Type Ⅱ — son marquee porte HYPER NEOGEO 64, ce que le folio 7 du manuel donne en ligne 5. Source : Hard*Candy — ⚠️ le site ne publie aucune mention de licence.

Ce que les manuels corrigent ou précisent

  • Le suffixe U1 / U2 / U4 désigne la carte mère, pas le meuble. Le manuel MVS-U/33 publie deux fois le même bloc 仕様 — folios 26 et 38 — avec une seule ligne de différence : NEO-MVH MV20 au premier, NEO-MVH **MV1 au second. Cotes, poids, tube, fusible : identiques. Un seul meuble 33″, plusieurs cartes mères.
  • La Super Neo 29 Type Ⅱ n'est pas une borne MVS. Son bloc 仕様 la nomme lui-même SUPER NEO 29 TYPE Ⅱ et donne, ligne 5, HYPER NEOGEO 64 基板. ⚠️ Hard*Candy sert ce PDF sous deux noms de bornes (« Super Neo 29 » et « Super Neo 29 Type II ») ; c'est un seul fichier, vérifié par empreinte, et il porte le Type Ⅱ. Ce wiki n'a donc aucun document sur la Super Neo 29 de base.
  • La fréquence du 29″ est 15,75 / 24,8 kHz, pas « 15/25 » comme cette page l'arrondissait.
  • Les moniteurs sont nommés. Neo 19 : Hitachi GMK-19FSN ou Toei Tsushin Kogyo TC-HV19LMS. MVS-U/33 : Toei Tsushin Kogyo TC-A33IS. Les 29″ ne sont pas référencés, seulement décrits (帯電防止コーティング済, traitement antistatique).
  • Le monnayeur des deux Super Neo 29 est un Asahi Seiko AD-81P2, réglé 100 ¥ en sortie d'usine — même famille que l'AD-81P de la Capcom Cute.

Deux hauteurs, encore — mais pas pour la même raison

La Neo 19 fait 1340 mm, et son manuel vend en option un socle upright (アップライト台) qui ajoute 150 mm de hauteur et 6,5 kg, roulettes comprises. Soit 1490 mm montée sur son socle.

Le MVS-U/33, lui, annonce ses 1473 mm キャスター含む — roulettes comprises, et non déduites.

C'est la même famille de piège que sur les candy cabs japonaises, où la seconde hauteur vient d'un panneau d'instructions : ici elle vient du bas, pas du haut. → Cotes et conventions

Ce que ces manuels ne couvrent pas

⚠️ Aucun document archivé ici ne concerne les Neo 25, MVS-6, Big Red, Gold Cab, ni la série SC / Neo Candy décrite plus bas. Leurs lignes restent sur des sources communautaires, et le tableau ci-dessus ne vaut que pour les quatre bornes qu'il nomme.

Repères techniques

  • MVS = compatible JAMMA : les cartes mère MVS (MV-1 1 slot, MV-2, MV-4, MV-6) sortent en brochage JAMMA, ce qui explique qu'un MVS se branche aussi bien dans une candy cab (Astro City…) que dans un meuble SNK dédié.
  • Multi-slot : l'atout du MVS. L'exploitant charge plusieurs cartouches ; un sélecteur laisse le joueur choisir. Panneau boutons SNK (4 boutons alignés, layout « Neo-Geo »).
  • Cartouches : chaque jeu est une cartouche MVS (à ne pas confondre avec les cartouches AES grand public, incompatibles physiquement). Voir la page PCB Neo-Geo MVS.
  • Alim : bloc d'alimentation de la borne (upright SNK) ou de la candy cab hôte.

⚡ Connectique & alimentation

Aspect Valeur
Connecteur JAMMA (le MVS est compatible JAMMA — d'où sa polyvalence)
Cartouches MVS (MV-1/2/4/6 = 1 à 6 slots) — ≠ AES
Sync moniteur 15 kHz (CRT standard 25″/29″)
Alimentation 100–120 V (US) ou 100 V (JP) selon la borne SNK
Consommation 140 W sur la New Candy 25 (flyer SNK) — voir ci-dessous

Cotes constructeur pour la New Candy 25

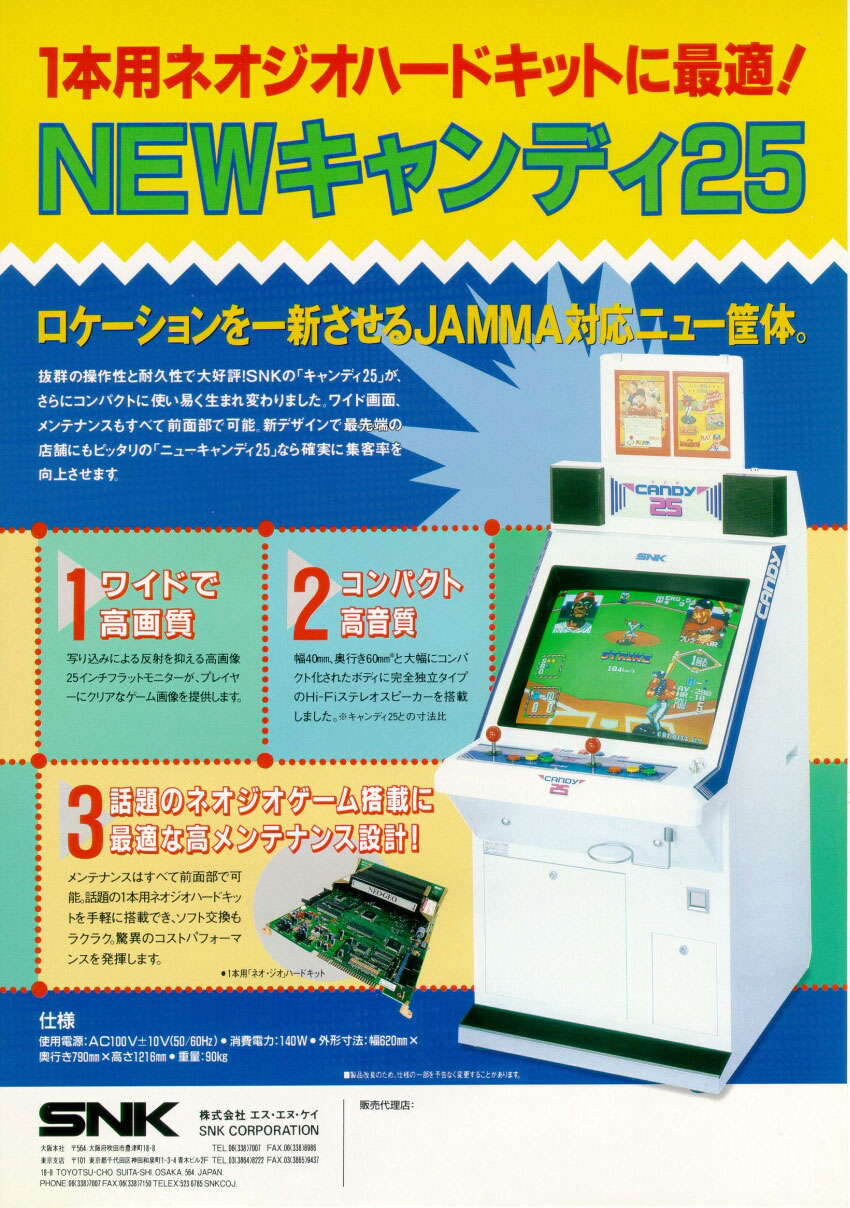

Le flyer SNK archivé ici donne, encadré 仕様 : 使用電源 AC100V ±10V (50/60Hz) · 消費電力 140W · 外形寸法 : 幅620mm × 奥行き790mm × 高さ1216mm · 重量 90kg.

Soit 620 de large, 790 de profond, 1216 de haut — largeur, profondeur et hauteur étiquetées en clair par SNK — pour 90 kg. C'est plus étroit qu'une Canary (660) et bien plus bas qu'une candy cab Sega.

⚠️ Ce n'est pas pour autant la plus petite du wiki : la Capcom Status 25 fait 598 × 785 × 1133 et la Status 18 560 × 660 × 1105, toutes deux plus compactes.

Le flyer la présente comme « optimale pour le kit Neo Geo 1 slot » et compatible JAMMA, avec un moniteur plat 25″, des enceintes Hi-Fi stéréo entièrement séparées, et une maintenance intégralement en façade. Par rapport à la Candy 25 d'origine, elle gagne 40 mm en largeur et 60 mm en profondeur de compacité — c'est le flyer qui le dit, sans donner les cotes de l'ancienne.

⚠️ Ces valeurs valent pour cette borne-là. Les autres meubles MVS (MVS-U4, MVS-U2, SC19B-4, SC14B-2…) ont les leurs, non documentées ici.

Les cotes du flyer, sous la forme qu'attend le comparatif d'encombrement — SNK étiquette 幅 / 奥行き / 高さ, il n'y a donc pas d'ordre à deviner :

Borne Cotes meuble (幅) × (奥行き) × (高さ) Poids Source
New Candy 25 620 × 790 × 1216 mm 90 kg flyer SNK, encadré 仕様

(Sources : Arcade Otaku / documentation MVS.)

→ Câblage détaillé : le MVS est compatible JAMMA → voir Câblage JAMMA (le bouton 4 est sur la broche 25/c) et Control panels & boutons (layout Neo-Geo 4 boutons).

Pannes fréquentes

Symptôme Cause probable Piste
Contacts cartouche oxydation slot/cartouche Nettoyer connecteurs (slot et carte)
Sélecteur multi-slot HS logique de sélection / switch Vérifier le circuit de sélection
Image (CRT) châssis, recap Réglages + recap
Pile morte (jeux) sauvegarde MVS Voir Neo-Geo MVS

Procédure — borne qui ne démarre pas ✅

Il y a un CRT dans cette borne

Le tube reste chargé borne débranchée, et le capuchon de THT est la première chose que la main rencontre derrière le moniteur. Le décharger, travailler d'une seule main, et pas seul si possible. → Sécurité CRT

Cette borne est documentée en 100 V

Elle ne se branche pas telle quelle sur une prise européenne. Il lui faut un transformateur abaisseur dimensionné pour la borne entière, moniteur compris — pas un adaptateur de voyage. Mettre du 230 V dans une borne prévue pour du 100 V détruit l'alimentation, et le moniteur avec la plupart du temps. → Alimentation d'une borne

Ce que cette procédure ajoute

Un ordre pensé pour un meuble, pas pour une carte : secteur, alimentation basse tension, faisceau, moniteur, et le jeu ensuite. L'écrasante majorité des « bornes en panne » le sont pour une raison qui n'a rien à voir avec la PCB — c'est pour ça qu'elle arrive en dernier ici.

1. Le secteur, et ce qui se trouve entre lui et la borne. L'interrupteur, le fusible ou le disjoncteur, le transformateur d'isolement s'il y en a un. Une borne qui ne donne aucun signe de vie n'est presque jamais un problème d'électronique.

2. L'alimentation basse tension — mesurée en charge. Viser +5 V à l'arrivée sur la carte — bord JAMMA, ou connecteur d'alimentation JVS selon la borne — jeu en fonctionnement, pas à vide sur l'établi. Si le bloc a un réglage (la plupart des blocs candy et JVS en ont un ; un bloc ATX de borne PC n'en a pas), le faire à ce moment-là et pas avant : réglé hors charge, on se retrouve avec une carte qui démarre puis déraille. Sans réglage, la mesure sert quand même — elle dit si le bloc tient. Vérifier aussi le +12 V, et le −5 V si la carte l'utilise : beaucoup s'en passent, et un bloc ATX ne le fournit pas. → Alimentation d'une borne

3. Le faisceau et le connecteur. Ré-enficher, et vérifier les masses — une borne mal reliée donne une image qui roule, des entrées fantômes et du souffle, le tout en même temps, et rien de tout ça ne ressemble à un problème de câblage. → Câblage

4. Le moniteur. Cette page ne donne pas une spécification d'écran unique — elle couvre plusieurs bornes. Vérifier laquelle tu as avant de conclure quoi que ce soit. CRT : pas d'image mais le tube est chaud et il y a de la THT — c'est la synchro ou la vidéo, pas le tube. Aucune THT — le châssis. Une image qui rétrécit, qui se promène ou qui vire de couleur, c'est un recap de châssis : sur ces moniteurs, c'est un entretien programmé, pas une réparation.

5. La fréquence de balayage — le désaccord qui ne casse rien. Si la fréquence de la carte n'est pas une de celles que le moniteur accepte, il n'y a pas d'image et rien n'est en panne. Comparer ce que la borne accepte à ce que la carte sort avant d'ouvrir quoi que ce soit. → Moderniser une borne

6. Le panneau de contrôle. Les microswitches, puis le faisceau, dans cet ordre. Une seule direction morte, c'est un switch ; un joueur entier mort, c'est le faisceau ou sa masse. → Panneaux de contrôle

7. Monnayeur et son. En dernier, parce qu'ils ne cachent rien : un monnayeur qui ne compte plus est en général sale ou déréglé, et un silence avec une bonne image désigne l'amplificateur et ses rails d'alimentation.

Réparation

  • Partie carte : tout se joue côté Neo-Geo MVS (nettoyage slots, pile, recap MV-x).
  • Moniteur / alim : entretien CRT standard + bloc d'alimentation de la borne.

Manuels (archivés)

(Source : Arcade Otaku Wiki, archivés localement pour la préservation.)

Photos / assets

Voir la photo du meuble MVS 6 slots en haut de page. (À ajouter : upright Neo 29, panneau SNK 4 boutons, cartouche MVS.)

Réparation & entretien

Moderniser (vidéo, alim, JVS, upscaler, PC/FPGA) → Moderniser une borne. Moniteur CRT (décharge HT !) → Sécurité CRT (châssis Nanao MS8/MS9 ou équivalent) · recap → Recap · diagnostic → Diagnostic PCB.

Documents (archivés)

Sources & attribution

  • SNK — NEO 19 取扱説明書, 28 p., réf. 95-4210, archivé ici — folio 3, 仕様 : AC100V ±10V, 100 W, 幅520 × 奥行646 × 全高1340 mm, 本体重量60 kg（アップライト台使用時 +6,5 kg), 基板 NEO-MVH MV4FT, tube 19″ Hitachi GMK-19FSN ou Toei Tsushin Kogyo TC-HV19LMS, fusible 3 A, et l'option socle upright : +150 mm de hauteur, avec roulettes
  • SNK — MVS-U / 33 取扱説明書, réf. 95-3785, partie 1 (25 p.) · partie 2 (35 p.) — folios 26 et 38, deux blocs 仕様 identiques à une ligne près : AC100V ±10V, 120 W, 幅780 × 奥行980 × 高さ1473（キャスター含む）, 146 kg, tube 33″ TC-A33IS（東映通信工業）, fusible 3 A ; seule la carte change — NEO-MVH MV20 au folio 26, NEO-MVH MV1 au folio 38
  • SNK — SUPER NEO 29 CANDY 取扱説明書, 21 p., archivé ici — folio 4, 本機仕様 : AC100V ±10V, 120 W, 全幅710 × 奥行き890 × 全高1717 mm, 94 kg, toute carte JAMMA, moniteur 29″ antistatique livré en horizontal, convertible en vertical, fusibles 6 A ×2, monnayeur 旭精工 AD-81P2. ⚠️ Le même folio porte les deux avertissements publiés ci-dessus : commutation 15,75 → 24,8 kHz obligatoire sous peine de destruction du moniteur (méthode au folio 24), et carte Neo-Geo 1 slot uniquement — 2 ou 4 slots provoquent une panne
  • SNK — SUPER NEO 29 TYPE Ⅱ 取扱説明書, 42 p., archivé ici — folio 7, 本機仕様 : AC100V ±10V, 175 W, 全幅710 × 奥行き890 × 全高1927 mm, 99 kg, HYPER NEOGEO 64 基板, moniteur 29″ antistatique, fusibles 6 A ×2, monnayeur 旭精工 AD-81P2. ⚠️ Hard*Candy sert ce PDF sous deux noms (Super Neo 29 et Super Neo 29 Type II) — même empreinte MD5, et le document se nomme lui-même TYPE Ⅱ : ce wiki n'a rien sur la Super Neo 29 de base

  • MV25TA-0 et MV25UP-0 — leurs manuels existent sur Hard*Candy et ont été récupérés, mais aucun bloc de spécifications n'y a été trouvé (19 pages balayées page à page). Non archivés : ce wiki n'archive pas un document dont il ne peut rien citer

  • SNK — flyer commercial NEWキャンディ25, archivé ici : flyer — 使用電源, 消費電力, 幅 × 奥行き × 高さ étiquetés, poids, moniteur, compatibilité JAMMA. Retrouvé via The Arcade Flyer Archive

  • Arcade Otaku Wiki — SNK Neo-Geo MVS cabinets (multi-slot MV-2/4/6, JAMMA) — https://wiki.arcadeotaku.com/

  • NeoGeo Development Wiki / Hard*Candy / Highway Games — MVS cab types : Neo 19/25/29 (MV-4F, 29″ rotatif sans mécanisme), MVS-6 27″, Big Red/Gold Cab US — https://wiki.neogeodev.org/index.php?title=MVS_cab_types
  • Arcade-Projects / Arcade-Museum / WorthPoint — candy cabs SNK série SC : SC14-2, SC19-4 (19″ 4 slots), SC25-4 (25″, rare), SCB-U4 — https://www.arcade-projects.com/threads/neogeo-snk-sc-19.14519/
