Converts Neo-Geo¶
« Convertir » un Neo-Geo recouvre deux choses : (1) faire passer un jeu d'un format à l'autre (MVS ↔ AES), et (2) reprogrammer une cartouche vers un autre jeu (EPROM). MVS et AES exécutent le même code ; toute la subtilité est dans le brochage cartouche et, pour les jeux récents, dans le chiffrement des ROM.
| Champ | Valeur |
|---|---|
| Plateforme | SNK Neo-Geo (MVS arcade / AES salon) |
| Types de convert | MVS↔AES (adaptateur/réhousing) · reprog cartouche (EPROM) |
| Difficulté | 🟡 (adaptateur) → 🟠 (reprog EPROM, cartes donneuses, ROM déchiffrées) |
| Suicide ? | Non (pas de clé à pile sur le hardware de base) |

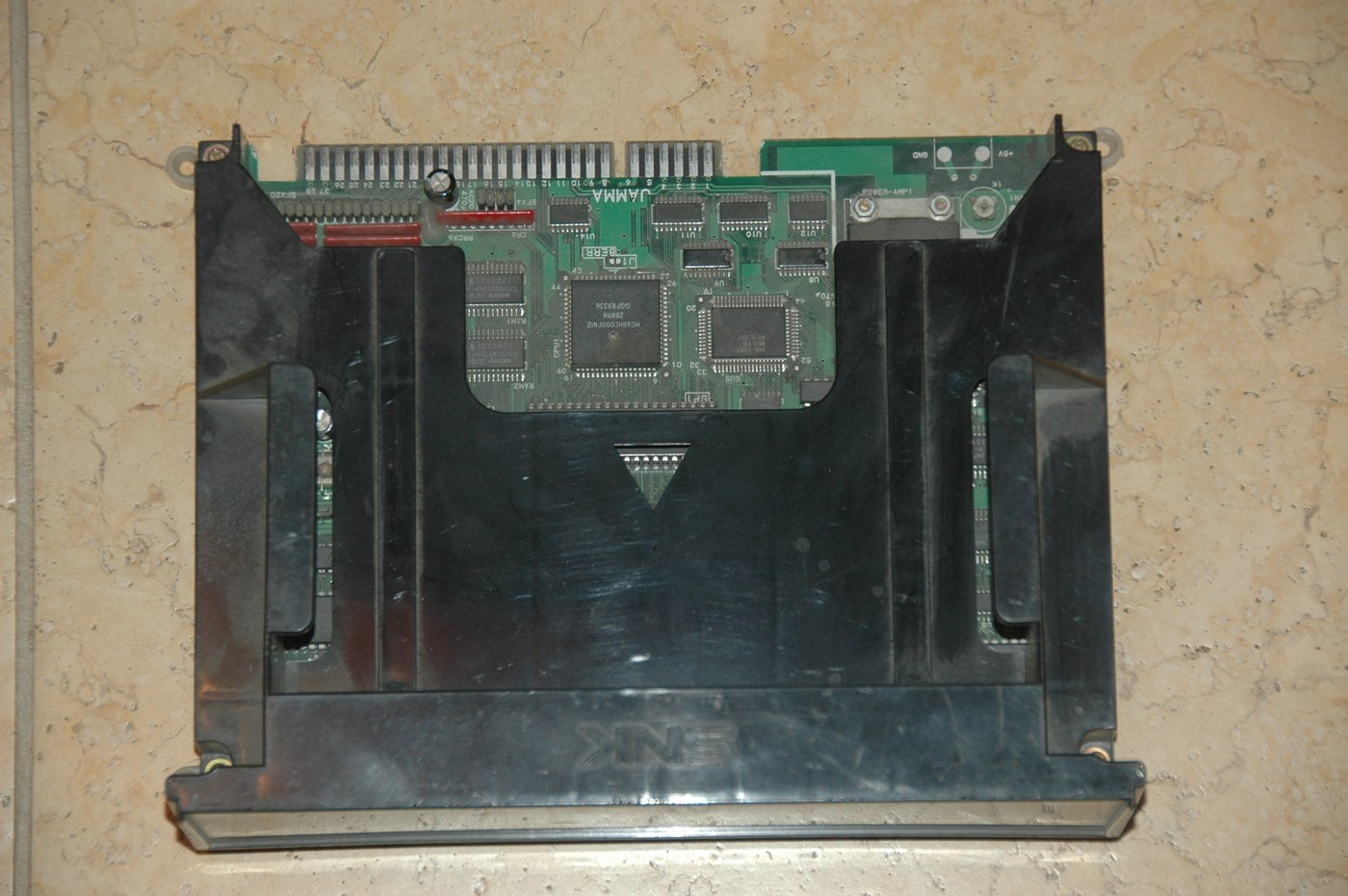

Anatomie d'une cartouche (à connaître pour reprogrammer)¶
Une cartouche Neo-Geo = deux PCB empilés, chacun avec des types de ROM précis :
| Carte | ROM | Rôle |
|---|---|---|
| PROG (dessus) | P (P1/P2…) | code 68000 (programme) |
| V | échantillons ADPCM (voix/son) | |
| CHA (dessous) | C (C1/C2…) | sprites (tuiles graphiques) |
| S (S1) | fix layer (texte/HUD) | |
| M1 | code Z80 (programme sonore) |
1. Reprogrammer une cartouche vers un autre jeu (EPROM)¶
Cartes donneuses¶
Toutes les PROG/CHA ne conviennent pas. Les plus polyvalentes :
- PROG : PROGBK1 (le meilleur donneur) ; aussi PROG-TOP, PROG-GSC(3), PROG4096.
- CHA : CHA256 / CHA256B / CHA512Y supportent n'importe quelle conversion ; aussi CHA42G-3/-3B.
- Éviter les cartes à trous métallisés (plated-through) : dessoudage pénible.
ROM nécessaires (le point clé : tout doit être déchiffré)¶
Il faut : P déchiffrées, V déchiffrées, C déchiffrées, M1, et la S extraite (voir encadré chiffrement).
| ROM | EPROM typique |
|---|---|
| Fichiers 1 Mo (P, C, V…) | M27C800 |
| Fichiers 2 Mo | M27C160 |
| S1 (fix) | M27C1000 |
| M1 (Z80) | M27C1001 |
On soude sans supports
Avec des supports (sockets), la coque ne ferme plus. Les EPROM de conversion se soudent directement (sans tulipe) sur la carte donneuse.
Le mur du chiffrement (jeux récents)¶
Les Neo-Geo tardifs embarquent des puces de protection/chiffrement — c'est ce qui rend une conversion « brute » impossible sans ROM déchiffrées :
| Puce | Ce qu'elle chiffre | Conséquence pour convertir |
|---|---|---|
| CMC42 / CMC50 | C (sprites) chiffrées + génère la S en interne | il faut des C déchiffrées et une S extraite (pas de S physique d'origine) |
| SMA | P brouillée + bankswitch (ex. KOF98, Metal Slug 3…) | il faut la P déchiffrée + gérer le banking |
| NEO-PVC | P chiffrée + bankswitch + RAM (KOF2003, SVC…) | P déchiffrée requise |
| PCM2 | adressage V (ADPCM) brouillé | V déchiffrées requises |
→ En pratique : on part de ROM déchiffrées (dumps MAME décryptés) + une carte donneuse sans puce de protection, et on fournit la S extraite pour les jeux CMC. C'est le point qui piège les débutants.
Chiffrement par jeu : peut-on reprogrammer par simple EPROM ?¶
La question qui décide de tout sur Neo-Geo. Les jeux classiques (≈ jusqu'à 1999) ne
sont PAS chiffrés → reprog EPROM directe possible. À partir de 1999-2000, SNK
ajoute des puces de chiffrement (C/S/M1/V et/ou P brouillé) → il faut des ROM
déchiffrées (dumps MAME) et parfois gérer une carte donneuse spécifique ; pas de
simple reflash. (Source : MAME hash/neogeo.xml, types de cartouche. Vue carte :
PCB Neo-Geo MVS.)
| Schéma | Ce qu'il chiffre / protège | Reprog EPROM simple ? | Jeux notables |
|---|---|---|---|
Aucun (rom) |
— | ✅ oui | ~225 jeux : Metal Slug 1/2, KOF 94-97, Samurai Shodown 1-4, Fatal Fury, Art of Fighting, Real Bout, Last Blade 1/2, Blazing Star, Pulstar, Shock Troopers, Waku Waku 7… |
Protection ROM (kof98, fatfury2, mslugx) |
logique (P non chiffré) | ⚠️ puce/patch requis | KOF '98, Fatal Fury 2, Metal Slug X |
| SMA | P brouillé (adresses) + CMC42 | ❌ non | KOF '99, Garou, Metal Slug 3, KOF 2000 |
| CMC42 | C / S1 / M1 chiffrés | ❌ non | Sengoku 3, Prehistoric Isle 2, Ganryu, Strikers 1945 Plus, NITD, Bang Bead, Zupapa |
| CMC50 | CMC42 + M1 | ❌ non | KOF 2001, KOF 2000 (néo), Jockey GP |
| PCM2 | + V (ADPCM) chiffré | ❌ non | Metal Slug 4, Rage of the Dragons, Pochi & Nyaa |
| NEO-PVC | P brouillé + protection + CMC50 | ❌ non | Metal Slug 5, SNK vs Capcom Chaos, KOF 2003 |
type KOF2002 (k2k2) |
protection P | ❌ non | KOF 2002, Matrimelee, Samurai Shodown 5 / SP |
En clair pour le technicien
-
Jeu d'avant 1999 (Metal Slug 1/2, KOF 94-97, Samurai Shodown…) → reprog EPROM directe sur cartouche donneuse (voir table EPROM ci-dessus).
-
Jeu de 2000+ chiffré → il faut les ROM déchiffrées (P/C/S/M1/V selon le schéma) et souvent une cartouche donneuse du bon type ou un multi (NeoSD). On ne convertit pas un jeu chiffré par un simple reflash d'EPROM.
-
Les innombrables bootlegs (
boot_*) contournent le chiffrement — à ne pas confondre avec un original.
2. Convertir de format : MVS ↔ AES¶
MVS et AES ont un brochage cartouche différent (mais le même code). Deux voies :
- Adaptateur (riser) : le plus simple — un convertisseur qui réordonne les broches et accepte la cartouche de l'autre monde (MVS→AES ou AES→MVS). Aucune modif des ROM.
- Réhousing : transplanter les PCB PROG/CHA dans une coque AES (ou loger un multi 161-in-1 en AES), souvent via une nappe vers des cartes adaptatrices CHA/PROG.
Brochages de référence : NeoGeo Development Wiki (signaux, broches MVS et AES).
Région & BIOS
Le comportement région/langue vient du BIOS. Le UniBIOS (Razoola) bascule région + MVS/AES — quasi indispensable pour jouer confortablement des cartouches converties.
Procédure (reprog EPROM, résumé)¶
- Choisir une carte donneuse compatible (PROGBK1 + CHA256/512Y).
- Réunir les ROM déchiffrées du jeu cible (P/V/C/M) + S extraite.
- Brûler les EPROM aux bonnes tailles (voir table).
- Dessouder les ROM d'origine, souder les EPROM (sans support).
- Gérer le bankswitch si le jeu l'exige (grosses P).
- Tester : image, fix layer (S), sprites (C), son (M1/V).
Réglages (soft-dips)¶
Le Neo-Geo se règle par logiciel, pas par DIP physiques de jeu : le BIOS MVS offre un menu de test/soft-dips (monnayage, free play, temps de démo, sélection multi-slot). L'UniBIOS ajoute région, MVS/AES, cheats, diagnostics. Sur AES (salon), pas de soft-dips opérateur — les réglages sont dans le jeu. Rien à re-régler après une conversion de format (le code est identique) ; voir la convention générale.
Attention aux bootlegs¶
Les « 161-in-1 » sont des copies non officielles (qualité/légalité douteuses), parfois utilisées comme base de réhousing AES. Pour du propre, voir les solutions multi.
Avant / après¶
- Reprog EPROM : une cartouche donneuse devient le jeu cible.
- MVS→AES : un jeu arcade devient jouable sur la console de salon.
Où acheter / se documenter¶
- Cartes donneuses PROGBK1 / CHA256 & coques AES : boutiques Neo-Geo (NeoStore…).
- Adaptateurs MVS↔AES : boutiques spécialisées.
- Doc technique : NeoGeo Development Wiki — https://wiki.neogeodev.org/index.php?title=Cartridges · https://wiki.neogeodev.org/index.php?title=Cartridge_ROM_arrangements
- Guides conversion EPROM : Arcade-Projects — https://www.arcade-projects.com/
- Multi propre : NeoSD (Terraonion) — https://www.terraonion.com/ · Multi.
Sources & attribution¶
- NeoGeo Development Wiki — Cartridges / ROM arrangements (P/V/C/S/M1, PROG/CHA, boards) — https://wiki.neogeodev.org/
- Arcade-Projects — conversions cartouche Neo-Geo (donneuses, EPROM, ROM déchiffrées) — https://www.arcade-projects.com/
- Pages internes : Neo-Geo MVS · Neo-Geo AES
