Commodore CDTV

Amiga 500 déguisée en lecteur de salon (1991) : Commodore met un Amiga 500 + lecteur CD-ROM dans un boîtier hi-fi noir, piloté à la télécommande infrarouge. Positionnée « multimédia salon » avant l'heure, très chère (999 $ / 499 £) → flop commercial.

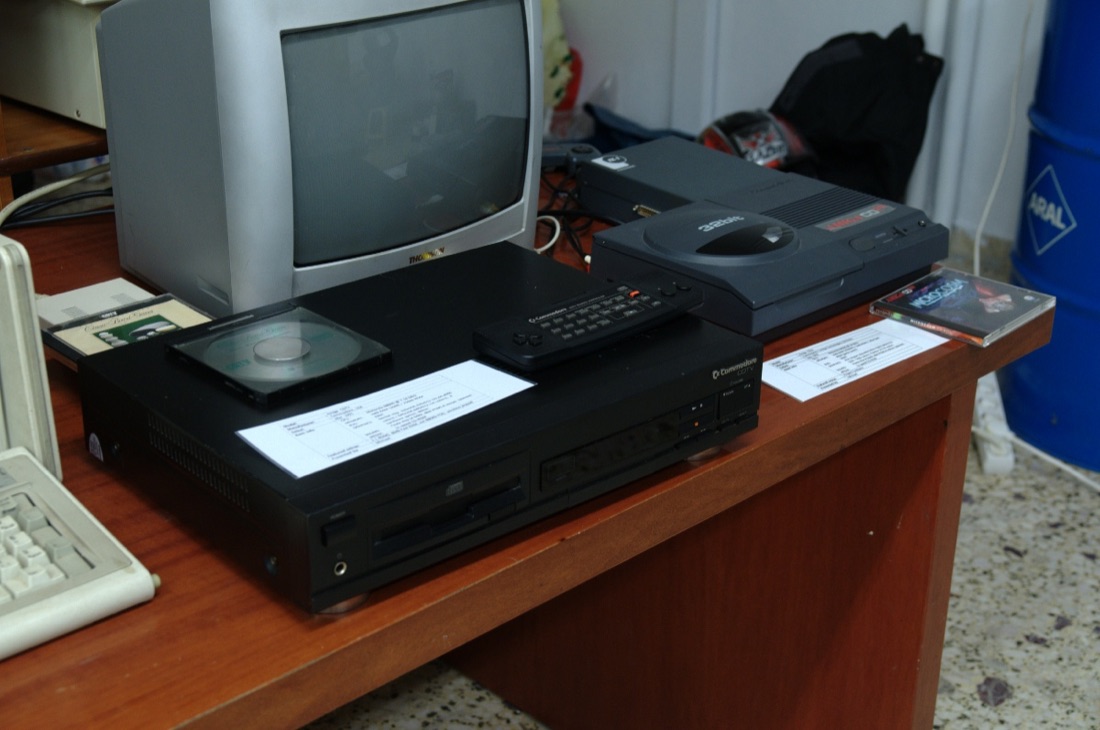

Commodore CDTV

Commodore CDTV — photo Soupmeister, CC BY-SA 2.0 (Wikimedia Commons).

Identification

Champ Valeur
Fabricant Commodore
Sortie 1991
Nature Amiga 500 + lecteur CD-ROM (caddy) + télécommande IR
Prix 999 $ (US) / 499 £ (UK)
Média CD-ROM (simple vitesse) + cartouche/disquette via accessoires
Sorties Composite, RVB, S-Video, péritel, RF (selon région) ; audio RCA + jack

Architecture (détail)

Bloc Puce Fréquence Rôle
CPU Motorola 68000 7,16 MHz (NTSC) / 7,09 MHz (PAL) idem Amiga 500
Chipset OCS (Agnus / Denise / Paula) graphismes + son 4 voies Amiga (ECS supporté)
Mémoire 1 Mio Chip RAM extensible ; NVRAM 2 Kio sauvegardée
Optique CD-ROM 1× à contrôleur propriétaire + lecture CD audio / CD+G

Logiciellement, c'est un Amiga : avec les accessoires (clavier, souris, lecteur de disquette), la CDTV redevient un ordinateur Amiga 500 complet. Elle a précédé le CD-ROM grand public — mais le prix et une ludothèque CD faible l'ont condamnée (≈ 30 000 unités au UK). La CD32 (1993) reprendra l'idée sur base Amiga 1200 / AGA.

Réparation (technicien)

Pile NVRAM qui coule — à vérifier en priorité

Comme beaucoup de machines Amiga à horloge/NVRAM sauvegardée, la CDTV a une pile (Varta-like) qui fuit et ronge les pistes autour de son emplacement. Retirer immédiatement la pile d'une CDTV stockée ; neutraliser (vinaigre/alcool), inspecter et réparer les pistes rongées, poser une pile au lithium avec diode ou un supercondensateur.

  • Lecteur CD : mécanisme caddy fragile ; courroie de chargement/plateau qui glisse, laser vieillissant → nettoyage optique, réglage du potard de puissance laser en dernier recours, remplacement du bloc si possible.
  • Condensateurs : recap classique de l'étage alim/audio (électrolytiques d'époque).
  • Compatibilité Kickstart : la CDTV embarque un Kickstart 1.3 + extension CDTV en ROM ; certains logiciels exigent une version précise.
  • Alim : interne (contrairement à l'A500 à brique externe) → vérifier l'étage secteur.

Pannes fréquentes

Symptôme Cause probable Piste
Corrosion près de l'horloge pile NVRAM qui a coulé Déposer pile, nettoyer/réparer pistes
CD non lu courroie/laser/caddy Nettoyer optique, courroie, régler laser
Ne démarre pas alim interne / Kickstart Vérifier tensions, réencastrer ROM
Son/image bruités caps fatigués Recap ciblé

Procédure — console morte, dans l'ordre ✅

Ce que cette procédure ajoute

Un ordre pensé pour une console, pas pour une carte arcade : ce qui tue ces machines n'est presque jamais le CPU. C'est, dans l'ordre réel, l'alimentation, les condensateurs, le lecteur ou le slot de cartouche, et la logique seulement ensuite. → Diagnostic PCB

1. L'alimentation. Deux cas selon la machine. Bloc externe : ⚠️ lire le marquage sur la machine, à côté de la prise, et vérifier l'adaptateur en face — tension et polarité. Une machine à centre négatif alimentée en centre positif y laisse son fusible, parfois son régulateur ; ne pas se fier à l'étiquette d'un bloc tiers ni à un embout universel. Alimentation interne (la machine se branche directement au secteur) : le secteur est dans le boîtier. Débrancher, attendre, et vérifier que les gros condensateurs sont déchargés avant de toucher la carte. Dans les deux cas, mesurer en charge : un bloc fatigué tient sa tension jusqu'à ce qu'on lui demande du courant.

2. Le fusible. Beaucoup de ces machines en ont un juste derrière la prise — c'est la pièce faite pour mourir. Le tester en continuité, hors circuit. Un fusible qui resaute est un court-circuit, pas un problème de fusible.

3. Les condensateurs. Sur la plupart des machines de cet âge, c'est le suspect par défaut et non le dernier recours — les électrolytiques CMS qui fuient rongent les pistes dessous avant de donner le moindre autre signe. ⚠️ Toutes n'en sont pas là : certaines en portent très peu et ne se recappent pas par principe. Lire ce que cette page en dit avant de sortir le fer. → Recap

4. Le lecteur. Sur cette machine, c'est le poste de panne dominant. Dans l'ordre : le plateau/tiroir bouge-t-il, le disque tourne-t-il, la lentille est-elle propre (coton-tige, alcool isopropylique, sans appuyer), les rails coulissent-ils librement. Un laser qui ne lit plus se remplace ; le potentiomètre de gain ne se retouche pas à l'aveugle, c'est le geste qui achève un laser encore bon.

5. La sortie vidéo. Isoler la machine de l'affichage : un autre câble, une autre télé, une autre entrée. Une part non négligeable des « consoles mortes » est un câble mort, ou un afficheur qui n'accroche pas ce que la machine sort — voir la section vidéo de cette page pour savoir quoi.

6. Toujours rien. Maintenant, et seulement maintenant, la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB

Mods & préservation — quoi acheter, comment

Déposer la pile Varta AVANT tout

Le CDTV embarque une pile Varta/Ni-Cd qui fuit et ronge la carte (comme les Amiga). La déposer d'urgence, nettoyer l'électrolyte, réparer les pistes rongées, puis remplacer par une pile CR2032 + diode (anti-recharge) si l'on veut garder l'horloge. Geste de survie n°1.

  • ODE / émulateur CD 🟡 : remplace le lecteur optique fatigué (images depuis SD) → voir mods ODE. Imager ses CD tant qu'ils sont lus.
  • Vidéo RVB natif 🟢 : le CDTV (Amiga 500 dans un boîtier) sort du RVB sur le connecteur vidéo → câble péritel/SCART puis OSSC/RetroTINK. Aucun mod interne.
  • Mods « Amiga » : le CDTV réagit aux mêmes évolutions qu'un A500 (extension mémoire, Kickstart, Gotek pour la disquette externe) → voir le versant ordinateur Amiga.
  • Recap préventif.
  • ⚠️ Ne pas héberger de jeux/Kickstart — méthode uniquement.

Photos / assets

(À ajouter : CDTV, télécommande IR, caddy CD, carte mère, pile NVRAM.)

Réparation avancée — méthodes transversales

Piles de sauvegarde · ODE (lecteur optique) · Recap · Pistes & vias.

Documentation technique archivée ✅

Documentation constructeur archivée localement : schémas, synoptiques, tensions attendues, nomenclature. C'est la référence quand un symptôme ne colle à aucune panne connue.

Statut

Documents constructeur conservés à titre de préservation (machines hors production depuis des décennies), sans licence explicite — même position que pour les manuels de bornes déjà archivés ici.
