GCE / MB Vectrex

Console unique (1982) : elle intègre son propre écran vectoriel (pas besoin de TV). Affichage vectoriel noir & blanc avec des overlays couleur. Objet culte des collectionneurs — mais attention, c'est un CRT (haute tension).

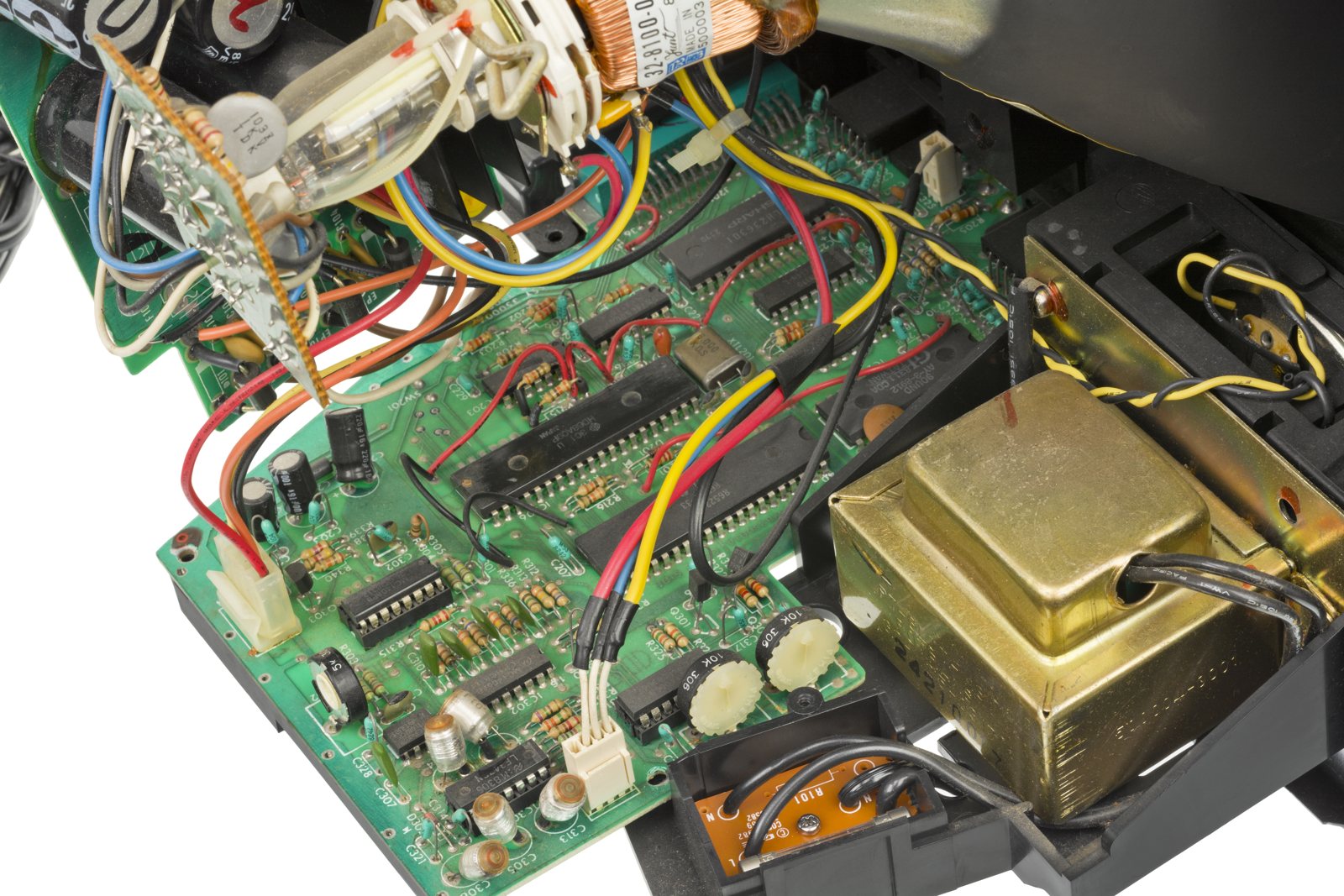

Carte GCE / MB Vectrex. Photo : Evan-Amos, domaine public.

Identification

Champ	Valeur
Fabricant	GCE / Milton Bradley
Sortie	1982
Affichage	Écran vectoriel N&B intégré + overlays
Média	Cartouche

Architecture (détail)

Bloc	Puce	Fréquence	Rôle
CPU	Motorola 6809	1,5 MHz
Affichage	DAC + intégrateurs analogiques pilotant le canon du CRT		dessin vectoriel : pas de pixels, le faisceau trace des traits (comme Asteroids en arcade)
Son	General Instrument AY-3-8912 (PSG 3 voies)		+ gestion des boutons
Mémoire	1 Ko RAM		8 Ko ROM (BIOS/Mine Storm)

Seule console grand public à écran vectoriel : l'image est monochrome, la couleur est simulée par des overlays plastique posés sur l'écran. Le CRT et sa haute tension rendent certaines réparations dangereuses (voir ci-dessous). Le jeu Mine Storm est intégré en ROM (BIOS).

Accessoires

• Light Pen : crayon optique (dessin, quelques jeux).
• 3D Imager : lunettes à disque tournant pour un effet stéréoscopique (rare, ancêtre de la 3D active).

⚠️ Haute tension (CRT intégré) & brûlure de phosphore

C'est un tube cathodique

Le Vectrex contient un CRT avec haute tension. Décharger avant intervention ; ne pas travailler seul si non formé. Comme sur les bornes vectorielles d'arcade, un faisceau immobile (vecteur figé) peut brûler le phosphore — couper si un point fixe très lumineux apparaît.

Pannes fréquentes

Symptôme	Cause probable	Piste
Image tremblante / vecteurs déformés	Condensateurs / réglages	Recap ; réglages
Buzz / son parasite	Étage son / caps	Recap ciblé
Pas d'image (HT ok)	Étage vectoriel / soudures	Diagnostic + reflow
Cartouche non lue	Contacts	Nettoyage

Manuel de service d'origine ✅

Manuel constructeur archivé localement. Contient typiquement les schémas, le synoptique, les tensions et formes d'onde attendues, la nomenclature et les procédures de dépose — c'est la référence quand un symptôme ne colle à aucune panne connue.

• Vectrex — manuel de service — PDF
• Vectrex — PDF

Statut

Document constructeur sans licence explicite, conservé à titre de préservation (machine hors production depuis des décennies) — même position que pour les manuels de bornes et d'arcade déjà archivés ici. Source : Internet Archive.

Procédure — console morte, dans l'ordre ✅

Il y a un CRT dans cette machine

Il reste chargé machine débranchée, et l'étage haute tension est exactement là où passent les mains. Le décharger avant d'ouvrir, et ne pas travailler dessus seul. → Sécurité CRT

Ce que cette procédure ajoute

Un ordre pensé pour une console, pas pour une carte arcade : ce qui tue ces machines n'est presque jamais le CPU. C'est, dans l'ordre réel, l'alimentation, les condensateurs, le lecteur ou le slot de cartouche, et la logique seulement ensuite. → Diagnostic PCB

1. L'alimentation. Deux cas selon la machine. Bloc externe : ⚠️ lire le marquage sur la machine, à côté de la prise, et vérifier l'adaptateur en face — tension et polarité. Une machine à centre négatif alimentée en centre positif y laisse son fusible, parfois son régulateur ; ne pas se fier à l'étiquette d'un bloc tiers ni à un embout universel. Alimentation interne (la machine se branche directement au secteur) : le secteur est dans le boîtier. Débrancher, attendre, et vérifier que les gros condensateurs sont déchargés avant de toucher la carte. Dans les deux cas, mesurer en charge : un bloc fatigué tient sa tension jusqu'à ce qu'on lui demande du courant.

2. Le fusible. Beaucoup de ces machines en ont un juste derrière la prise — c'est la pièce faite pour mourir. Le tester en continuité, hors circuit. Un fusible qui resaute est un court-circuit, pas un problème de fusible.

3. Les condensateurs. Sur la plupart des machines de cet âge, c'est le suspect par défaut et non le dernier recours — les électrolytiques CMS qui fuient rongent les pistes dessous avant de donner le moindre autre signe. ⚠️ Toutes n'en sont pas là : certaines en portent très peu et ne se recappent pas par principe. Lire ce que cette page en dit avant de sortir le fer. → Recap

4. Le connecteur de cartouche. Contacts de la cartouche à l'alcool isopropylique, jamais à la gomme abrasive : elle enlève la dorure et le problème revient en pire. Côté machine, inspecter les broches du slot — écartées, tordues ou oxydées — et vérifier la continuité entre le slot et la carte.

5. L'affichage. Il n'y a pas d'autre télé à essayer — le tube est dans la machine. Pas d'image avec du son, c'est l'étage haute tension ou l'amplificateur vidéo, pas le tube. Et sur un affichage vectoriel, un faisceau immobile brûle le phosphore : si un point fixe très lumineux apparaît, couper immédiatement. Voir la section dédiée de cette page.

6. Toujours rien. Maintenant, et seulement maintenant, la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB

Mods & réparation — quoi acheter, comment

Recap + haute tension CRT

Le Vectrex est un écran vectoriel CRT : haute tension persistante même débranché. Décharger le tube avant toute intervention → Sécurité CRT. Le recap est le sujet n°1 de fiabilité (image qui rétrécit/tremble, alim).

• Flashcart : VecMulti (ou VecFever) — multicart SD avec toute la ludothèque + homebrew, plug-and-play 🟢. Overlays transparents réédités par la communauté.
• Réglages image 🟡 : potentiomètres de luminosité / linéarité des vecteurs sur la carte analogique (à ajuster après recap, tube froid puis chaud).
• Buzz du haut-parleur : mods de filtrage documentés (le son analogique parasite l'ampli).

Photos / assets

(À ajouter : Vectrex, écran vectoriel, carte, overlays.)

Réparation avancée

⚠️ CRT intégré haute tension → Sécurité CRT ; recap (le sujet fiabilité n°1). Méthodes : Sécurité CRT · Recap · Diagnostic PCB.

Schémas du Vectrex ✅

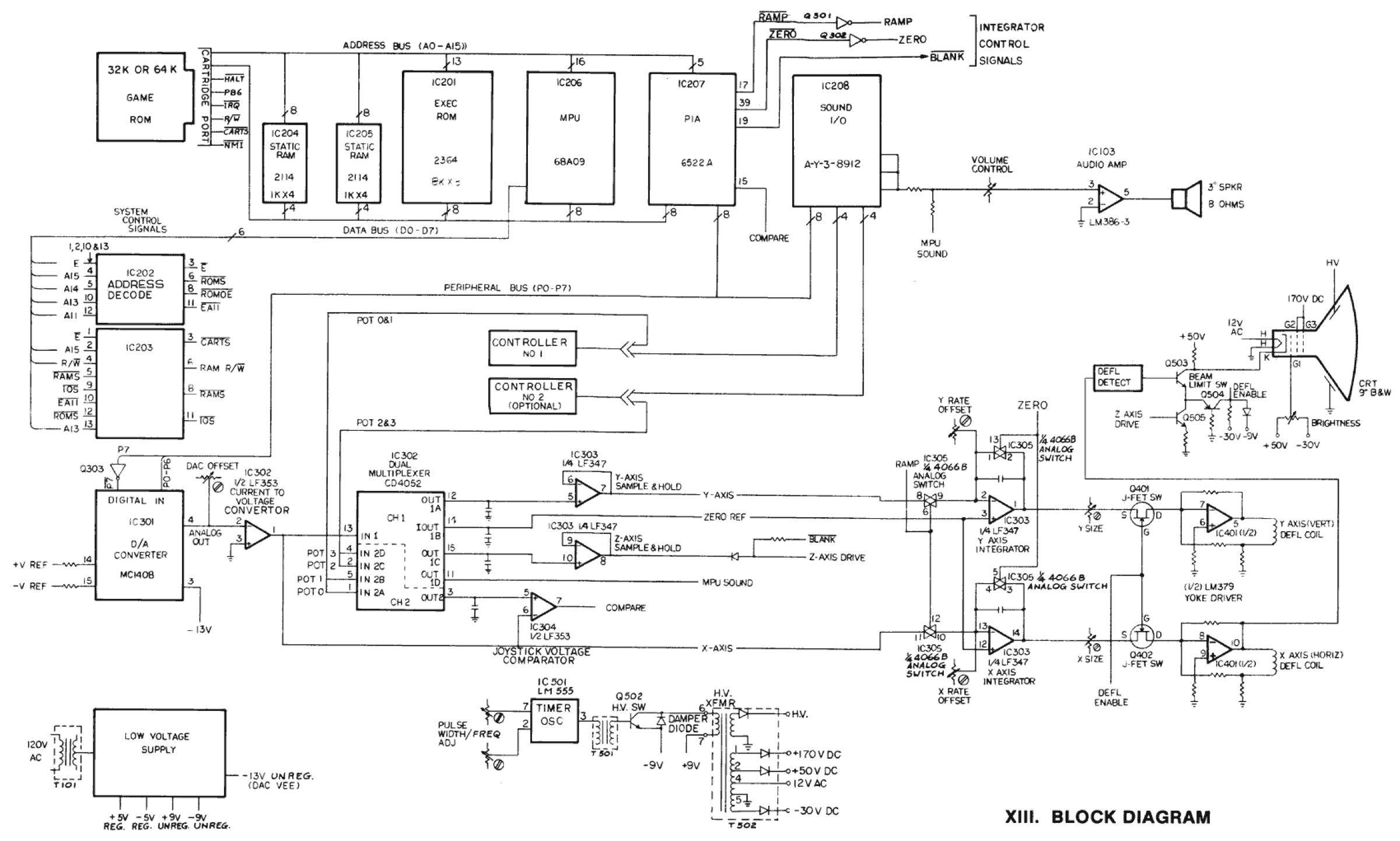

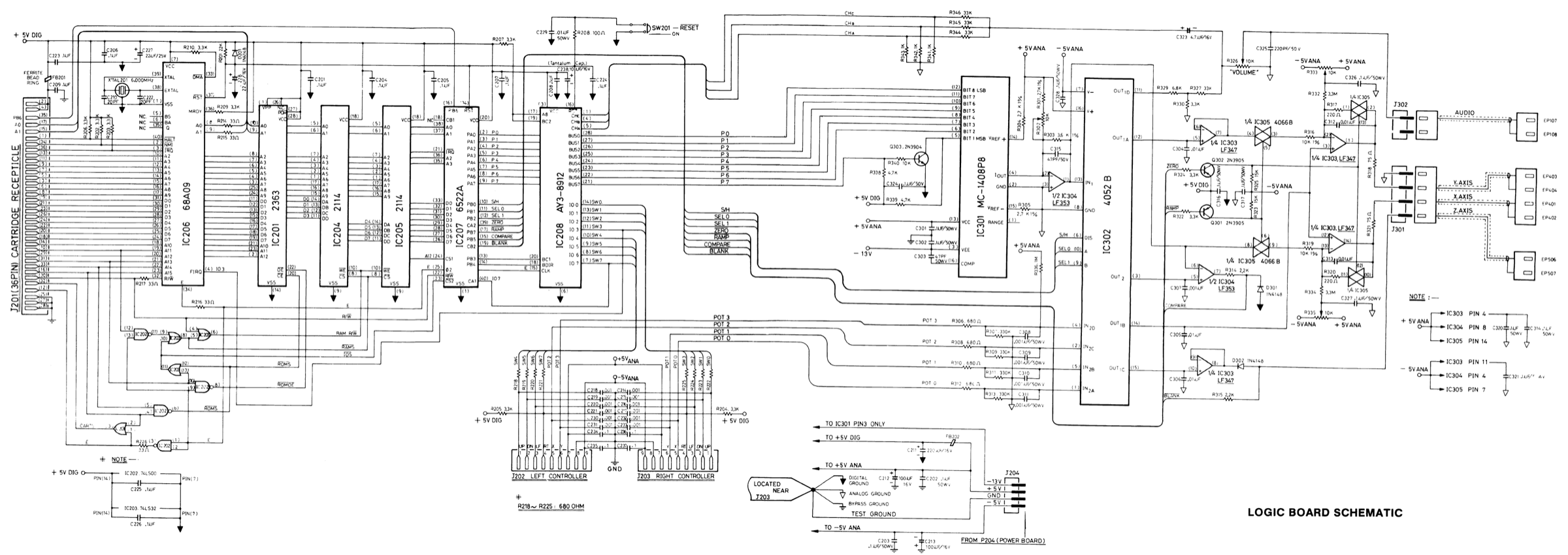

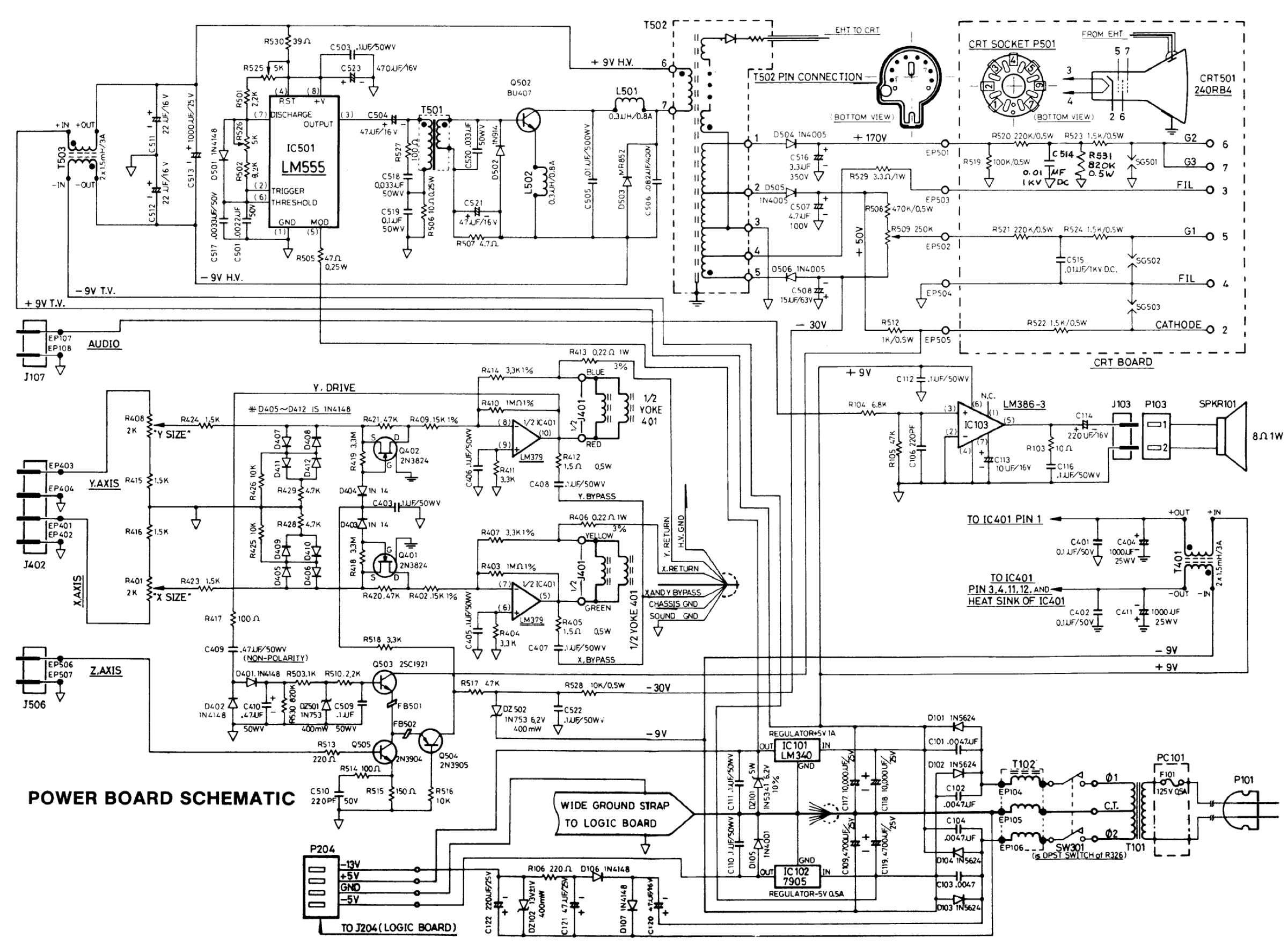

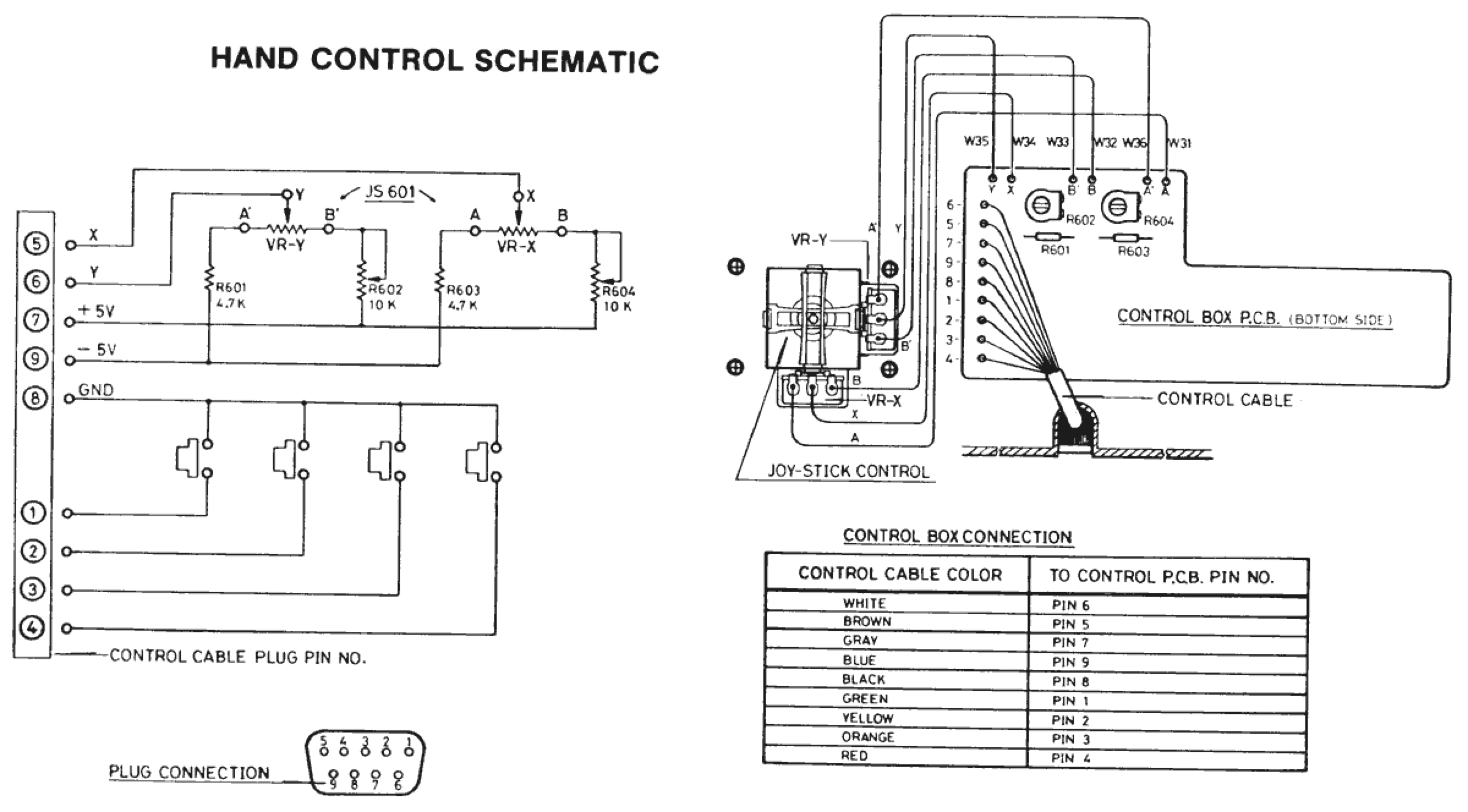

Synoptique, carte logique, carte d'alimentation et manette. ⚠️ La carte d'alimentation et le circuit du tube sont le domaine de la très haute tension : voir l'encadré de sécurité en tête de page avant d'y toucher.

Provenance

Origine non documentée dans le fonds d'où ces schémas viennent : aucun auteur ni licence n'y est déclaré.

Sources & attribution

ConsoleMods ne couvre PAS le Vectrex

Vérifié le 31/07/2026 via l'API de recherche du wiki ConsoleMods : aucune page n'existe pour le Vectrex. Il n'y a donc aucune procédure CC-BY-SA à rapatrier pour cette machine — d'autant qu'avec son CRT vectoriel intégré, elle relève d'une catégorie à part. Le contenu de cette fiche reste fondé sur nos sources existantes, et rien n'a été transposé depuis les consoles à CRT du wiki : les procédures haute tension ne se généralisent pas d'une machine à l'autre.

• Wikipédia — Vectrex — CC-BY-SA — https://fr.wikipedia.org/wiki/Vectrex

Image :

• vectrex-board.jpg — Evan-Amos, domaine public — https://commons.wikimedia.org/wiki/File:GCE-Vectrex-Open-Motherboard.jpg
