PC Engine CD-ROM² / Duo¶
L'extension CD-ROM du PC Engine (1988), déclinée en Super CD-ROM² puis intégrée dans le Duo (1991, Duo-R, Duo-RX). LA hantise de préservation : les condensateurs CMS qui fuient et corrodent — recap quasi obligatoire. La solution moderne : l'ODE Super SD System 3.
Identification¶
| Champ | Valeur |
|---|---|
| Fabricant | NEC / Hudson |
| Sorties | CD-ROM² (1988) · Super CD-ROM² (1991) · Duo (1991) |
| Type | Add-on CD (ou Duo = tout-en-un) |
| Média | CD-ROM + System Card (BIOS CD sur HuCard) |
Architecture (l'ajout CD)¶
Le CPU/vidéo restent ceux de la PC Engine (HuC6280 + HuC6270/60). L'add-on CD apporte :
| Bloc | Élément | Notes |
|---|---|---|
| Décodeur son | ADPCM (Oki-like) | lecture des voix/musiques CD compressées |
| RAM tampon | 64 Ko (CD-ROM²) → 256 Ko + 2 Ko (Super CD-ROM²) | la System Card définit la RAM/BIOS disponible |
| BIOS | System Card (HuCard) | v1/v2/v3 ; Super System Card (v3) requise pour les jeux « Super CD-ROM² » |
| Sauvegarde | RAM interne à pile (BRAM) | sauvegardes partagées |
La génération (CD-ROM² vs Super CD-ROM² vs Arcade Card) se distingue par la quantité de RAM débloquée par la carte système — critère clé de compatibilité.
L'Arcade Card (le haut du panier)¶
L'Arcade Card ajoute 2 Mo de RAM supplémentaires, indispensables aux gros portages arcade SNK/Neo-Geo (Fatal Fury, Art of Fighting, World Heroes). Deux formes : Arcade Card Duo (pour Duo/Super CD-ROM²) et Arcade Card Pro (inclut aussi le BIOS Super, pour une CD-ROM² de base). C'est le niveau le plus élevé de la pile de compatibilité PC Engine CD.
⚠️ Recap — quasi obligatoire¶
Les condensateurs du Duo/CD fuient et rongent les pistes
Les CMS électrolytiques des unités CD (surtout Duo / Duo-R) fuient systématiquement → plus de son, plus de lecture CD, corrosion des pistes. Recap impératif dès l'achat, + nettoyage de l'électrolyte et réparation des pistes touchées. Liste par repère CXX : voir Console5.
Pannes fréquentes¶
| Symptôme | Cause probable | Piste |
|---|---|---|
| Pas de son / no boot CD | Condensateurs fuités + pistes | Recap + réparation pistes |
| Ne lit pas les CD | Laser usé / désaligné | Régler/remplacer, ou ODE |
| System Card non lue | Contacts HuCard | Nettoyage |
| Corrosion visible | Fuite de condos | Neutraliser, recap, jumper les pistes |
Mods & préservation — quoi acheter, comment¶
- Super SD System 3 (Terraonion) 🟢 : le mod-roi. Se branche sur le bus d'extension et remplace CD + BIOS System Card + RAM par du stockage SD — plus de laser, jeux CD chargés depuis la carte, BIOS intégré. Aucune soudure (module externe). → fiche Super SD System 3.
- Recap : préalable impératif avant tout (voir la section Recap ci-dessus) — les CMS du Duo/CD fuient.
- RGB : la sortie propre passe par le PC Engine hôte (mod RGB par modèle) → voir page PC Engine.
Photos / assets¶
(À ajouter : Duo, zone condos/corrosion, bloc laser, System Card.)
Réparation avancée
Recap CMS quasi obligatoire (fuite d'électrolytes = le sujet n°1, surtout Duo/CD) + laser/optique. Méthodes : Recap · ODE (lecteur optique) · Pistes & vias.
Sources & attribution¶
- Wikipédia — PC-Engine (CD-ROM²) — CC-BY-SA — https://fr.wikipedia.org/wiki/PC-Engine
- Console5 / ConsoleMods — PC Engine Duo (recap CXX) — à référencer
Image :
-

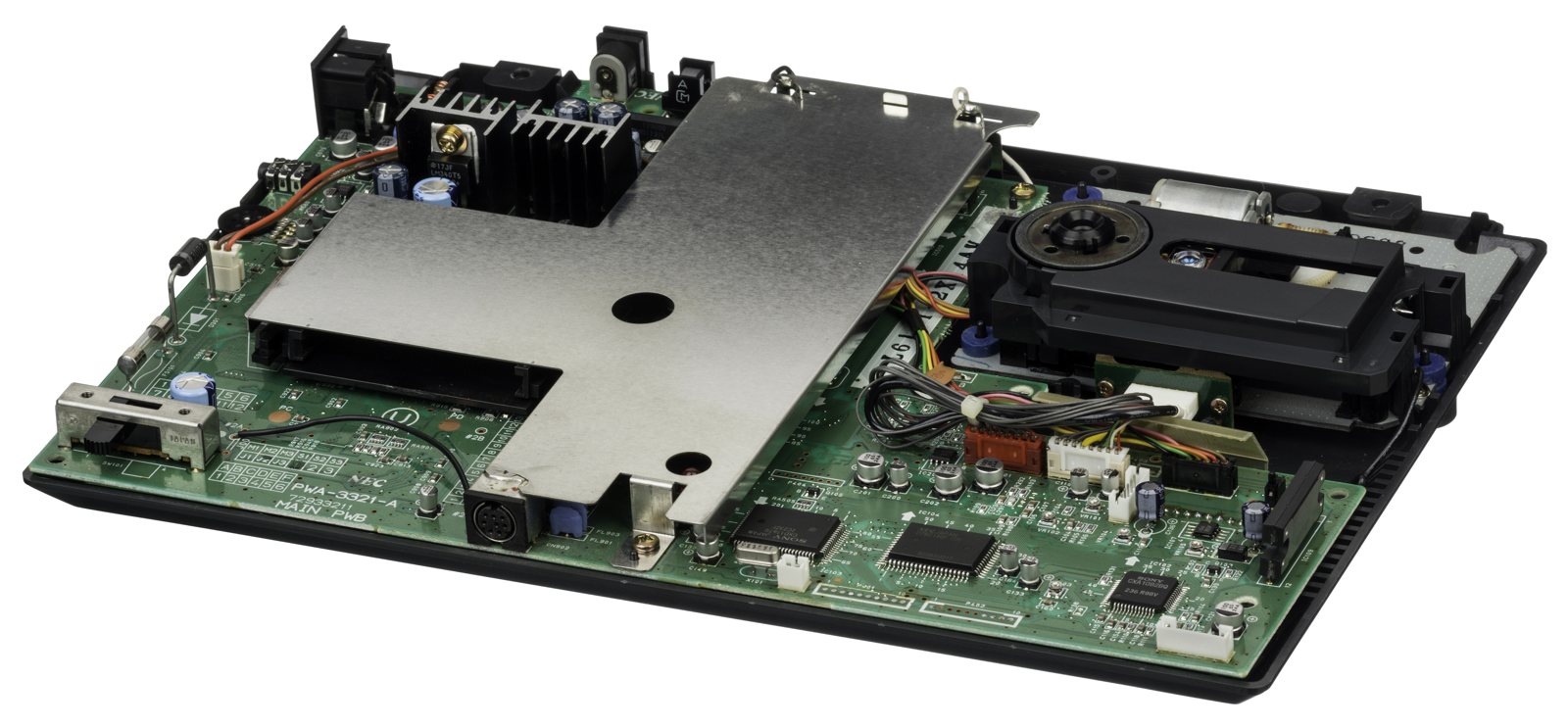

pc-engine-cd-board.jpg— Evan-Amos, domaine public — https://commons.wikimedia.org/wiki/File:NEC-Turbo-Duo-Motherboard-FL.jpg
