Sammy Atomiswave¶
Plateforme d'arcade de Sammy (2003), basée sur la NAOMI / Dreamcast (SH-4 + PowerVR2) mais à cartouches ROM. Guilty Gear XX, KOF NeoWave, Metal Slug 6, Demolition Derby… JVS pour l'I/O. Cart-based → préservation aisée.
Identification¶
| Champ | Valeur |
|---|---|
| Fabricant | Sammy |
| Année | 2003 |
| Base | NAOMI / Dreamcast (SH-4, PowerVR2) |
| Média | Cartouche ROM |
| I/O | JVS |
| Région | réglable au BIOS |
Architecture (≈ NAOMI)¶
| Bloc | Puce | Fréquence | Rôle |
|---|---|---|---|
| CPU | Hitachi SH-4 | ~200 MHz | |
| GPU | PowerVR2 (CLX2) | idem NAOMI/Dreamcast | |
| Son | ARM7 + AICA | ||
| Média | cartouche (mask ROM / flash), region au BIOS |
→ Dérivé économisé de la NAOMI par Sammy (2003). Même famille graphique (SH-4 + PowerVR2). Le jeu tient sur une cartouche AW (flash / mask ROM) avec une clé de région au BIOS. Certaines bornes gèrent le réseau AW-NET.
Sammy, la NAOMI… et la fusion Sega
L'Atomiswave est conçu par Sammy pour concurrencer la NAOMI à moindre coût — ironie de l'histoire, Sammy rachète Sega en 2004 (Sega Sammy). La très forte parenté matérielle avec la NAOMI/Dreamcast a permis à la scène de porter beaucoup de jeux AW vers la Dreamcast / la NAOMI (mêmes SH-4/CLX2).
Jeux notables¶
Guilty Gear XX (variantes), The King of Fighters NeoWave, NeoGeo Battle Coliseum, Samurai Shodown VI, Fist of the North Star (Hokuto no Ken), Metal Slug 6, The Rumble Fish 1/2, Dolphin Blue, Demolition Derby, Maximum Speed, Ranger Mission…
Sécurité & préservation¶
- Cartouche AW : région gérée au BIOS (clé) ; échange trivial (pas de laser).
- Ports vers NAOMI/Dreamcast : documentés par la scène grâce à la parenté matérielle — d'où une préservation croisée solide.
- Émulation : les émulateurs Flycast / Demul (lignée NAOMI/Dreamcast) font tourner l'Atomiswave ; MAME le supporte aussi. Pas de core FPGA/MiSTer (SH-4 + PowerVR2 hors budget).
- Recap ciblé selon l'âge ; nettoyage des contacts cartouche.
Pannes fréquentes¶
| Symptôme | Cause probable | Piste |
|---|---|---|
| Cartouche non lue / graphismes corrompus | Contacts cartouche AW oxydés | Nettoyer la tranche + le slot |
| Ne boote pas / mauvaise région | Réglage région au BIOS | Vérifier la clé/région BIOS |
| Son absent | AICA (ARM7) | Diagnostic étage son |
| Pas d'image | Alim, SH-4/PowerVR2, contacts | Diagnostic base (proche NAOMI/Dreamcast) |
Cart-based → préservation aisée (pas de laser). Base NAOMI/Dreamcast : les procédures de réparation de ces machines s'appliquent largement.
Modernisation & mods¶
Le socle commun à toutes les cartes JAMMA
Vidéo, alimentation, panneau de contrôle et upscalers ne dépendent pas de la carte mais du meuble : tout est centralisé dans Moderniser une borne. Pour faire tourner la carte hors d'une borne (chez soi, sur un écran) : supergun.
- Stockage 🟢 : système à cartouche — la voie moderne est la cartouche multi-jeux / flashcart plutôt que la reprogrammation, quand elle existe pour la plateforme → hub préservation PCB.
- Fréquence de balayage 📺 : ~32,83 kHz / 61,7 Hz (même base matérielle que la Naomi) — haute résolution (classe VGA), ⚠️ moniteur 31 kHz / tri-sync obligatoire ; châssis 15 kHz incompatible → tri-sync et upscalers.
(Calculé depuis les sources MAME —
sega/naomi.cpp— horloge pixel ÷ htotal.) - FPGA / émulation : voir la section Émulation & FPGA ci-dessous.
Réparation (technicien)¶
- Base NAOMI / Dreamcast (SH-4, PowerVR2) : mêmes familles de pannes qu'une NAOMI/DC (recap, RAM, GPU). Cartouche ROM = échange simple, pas de laser.
- Chiffrement : jeux chiffrés → clé côté cartouche, pas la carte.
- Son : AICA — diag étage son. Condensateurs : recap filtrage + audio.
→ Méthodes : Diagnostic PCB · Recap · EPROM · Pistes & vias
Réglages DIP ✅¶
2 jeux de cette plateforme, réglages extraits des sources MAME (blocs INPUT_PORTS_START). La colonne Position donne le repère physique de l'interrupteur sur la carte (SW2:!3,!4 = bloc SW2, leviers 3 et 4) — c'est ce qui permet de régler sans le manuel papier. Les jeux sont classés par nom de set MAME.
Réglages DIP — jeu MAME alpilota
| Réglage | Position | Options (défaut en gras) |
|---|---|---|
| Monitor | SW1:1 | 31 kHz · 15 kHz |
Réglages DIP — jeu MAME naomi_mie
| Réglage | Position | Options (défaut en gras) |
|---|---|---|
| Monitor | SW1:1 | 31 kHz · 15 kHz |
À vérifier sur ta carte
Ces réglages valent pour le jeu et la révision décrits par MAME. Un même titre peut avoir plusieurs jeux de DIP selon la région ou la révision, et certains systèmes utilisent des soft-dips (réglages en mémoire, via le menu de test) plutôt que des interrupteurs physiques. En cas d'écart, la sérigraphie de la carte et le menu de test font foi.
Voir aussi : référence DIP · manuels de jeu
Procédure — carte muette, dans l'ordre ✅¶
Ce que cette procédure ajoute
La méthode générale est sur Diagnostic PCB. Celle-ci en est l'application à cette plateforme : le même ordre, mais avec les valeurs réellement attendues ici, pour éviter l'aller-retour.
Outillage : multimètre, oscilloscope (ou fréquencemètre), alimentation de labo limitée en courant, tresse à dessouder. → Outillage
Si la carte est encore dans une borne
Un CRT reste chargé machine débranchée. → Sécurité CRT
1. Inspection, hors tension. Corrosion, pistes coupées, pattes d'EPROM oxydées, condensateurs CMS qui fuient, réparations antérieures douteuses.
2. Le connecteur, avant tout le reste. Une bonne part des « cartes mortes » est un problème de contact, pas une panne. Nettoyer les contacts à l'alcool isopropylique et ré-enficher — pas à la gomme abrasive sur un bord doré, elle enlève la dorure et le problème revient en pire. Ça coûte deux minutes et ça tranche.
3. Alimentation, mesurée sur la carte. Viser +5,0 V mesurés au plus près de l'arrivée d'alimentation de la carte — pas à la sortie de l'alim : la chute est dans le faisceau, et c'est précisément ce qui fait qu'une carte démarre sur l'établi et pas dans la borne. Le point de mesure dépend du connecteur de cette carte — bord JAMMA, faisceau JVS ou câblage propriétaire — beaucoup de constructeurs en ont gardé un bien après l'arrivée du JAMMA — voir Identification plus haut. → Câblage Vérifier aussi le −5 V et le +12 V si l'étage son les utilise. Court-circuit suspecté : monter en courant limité et chercher le point chaud.
4. /RESET. Doit se libérer après l'allumage. Maintenue basse = le CPU ne démarre jamais. Une boucle à 1–2 Hz n'est pas le circuit de reset, c'est le watchdog : le CPU plante au boot — regarder le bus, pas le reset.
5. Horloges. Pas de table de mesure pour cette plateforme — les sources MAME n'en donnent pas d'extraction exploitable. Les fréquences éventuellement citées sous Architecture sur cette page servent de repère ; sinon, comparer à une carte qui marche plutôt qu'à un chiffre : une valeur inventée fait condamner des pièces saines. → Diagnostic PCB
6. Bus. L'activité sur les lignes d'adresse du CPU principal dit s'il tourne ou s'il est figé. Figé avec horloges bonnes et reset bon → RAM de travail, buffers de bus, ROMs.
7. Elle démarre mais l'image ou le son est faux — c'est un autre travail : voir Pannes fréquentes sur cette page, puis le signal tracing.
Photos / assets¶
(À ajouter : carte Atomiswave, cartouche, I/O JVS.)
Sources & attribution¶
- Wikipédia — Atomiswave — CC-BY-SA — https://en.wikipedia.org/wiki/Atomiswave
- System16 — Sammy Atomiswave Hardware — à référencer

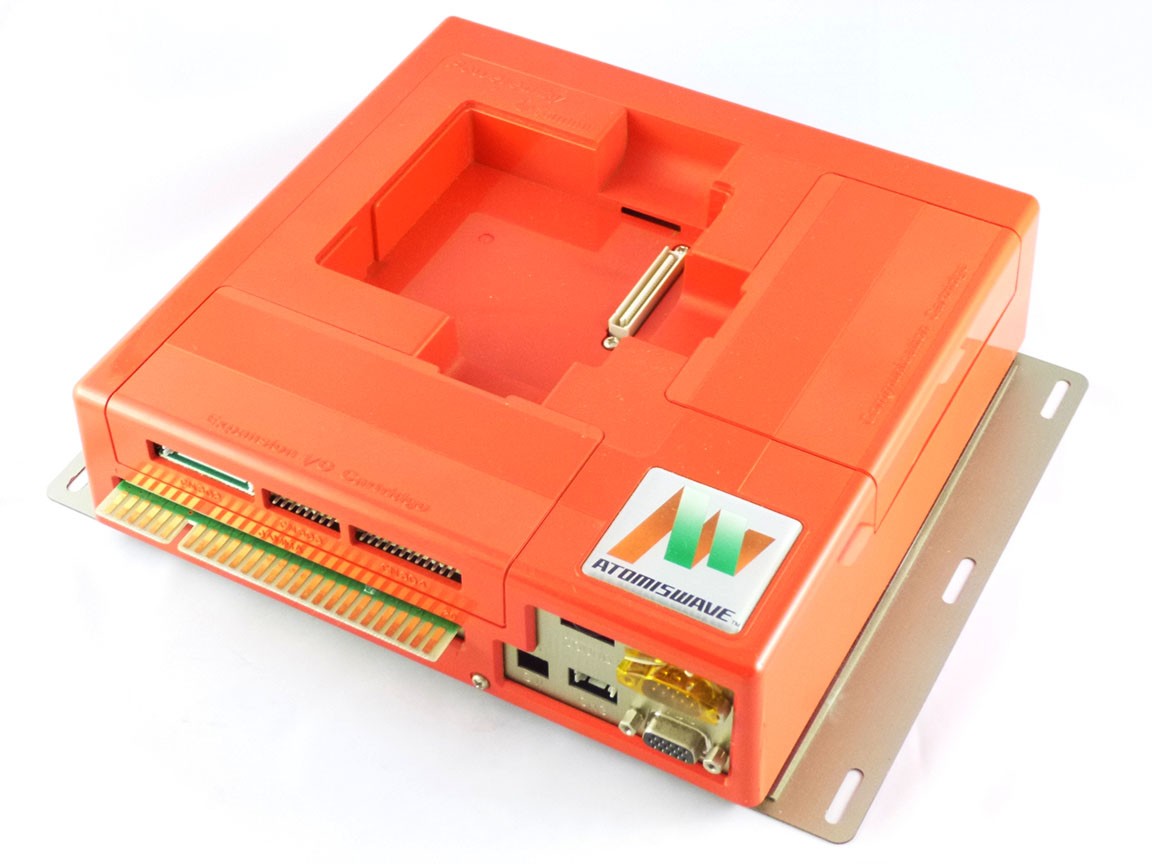

Image :
-
atomiswave.jpg— Black Squirrel, CC BY 4.0 — https://commons.wikimedia.org/wiki/File:Atomiswave.jpg
