Bornes Capcom (Mini Cute, Impress, Status)¶
Capcom a produit ses propres candy cabs au Japon — de la minuscule Mini Cute (culte, ~1,30 m de haut) à la grande Impress 29″, en passant par la série Status. Toutes en JAMMA (era CPS-1/CPS-2), moniteur CRT — réparation type candy cab (recap, châssis Nanao/Sanwa selon exemplaire).
Vue d'ensemble¶
| Borne | Année | Écran | Note |
|---|---|---|---|

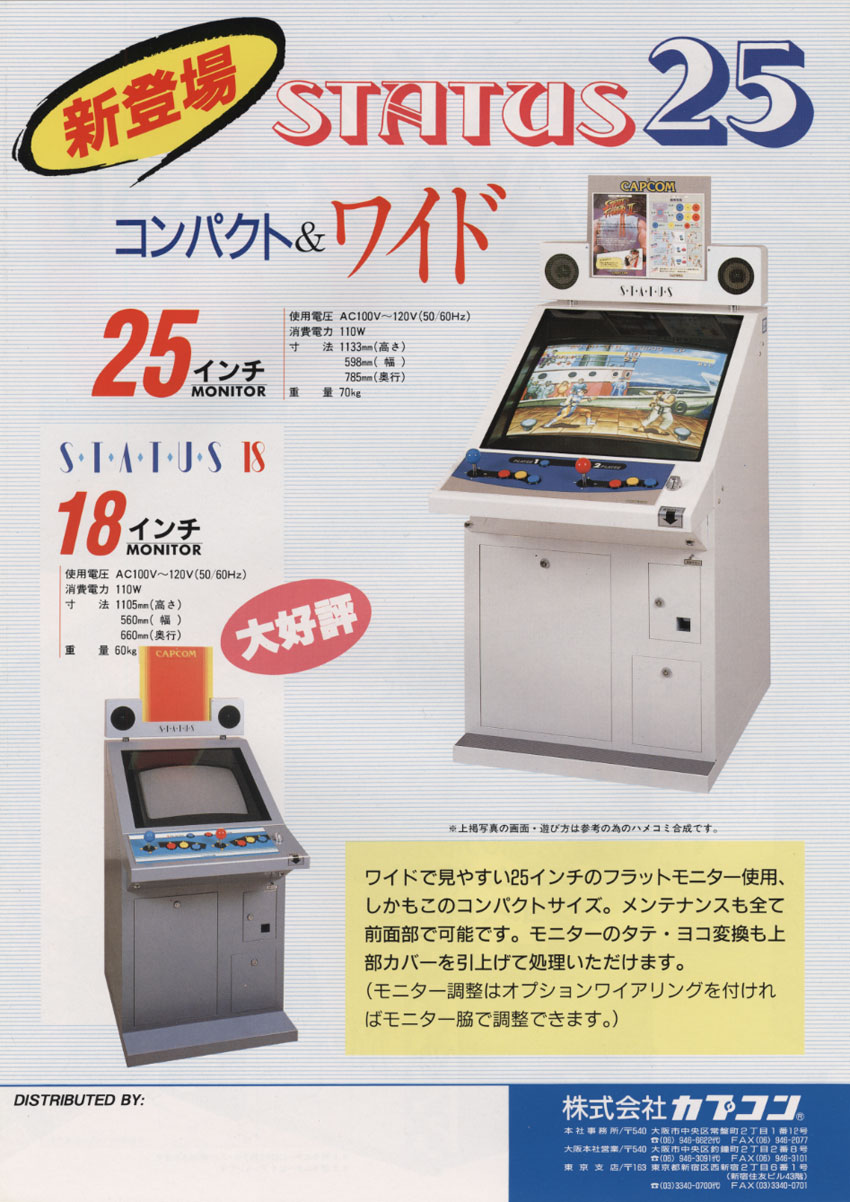

| Status (Status 18 / 25) | fin 80s | CRT 18″ / 25″ | candy cab d'entrée Capcom |
| Mini Cute | 1991 | CRT 18″ | très compacte (~1300 mm), capot « cercueil », Japon only, rare |

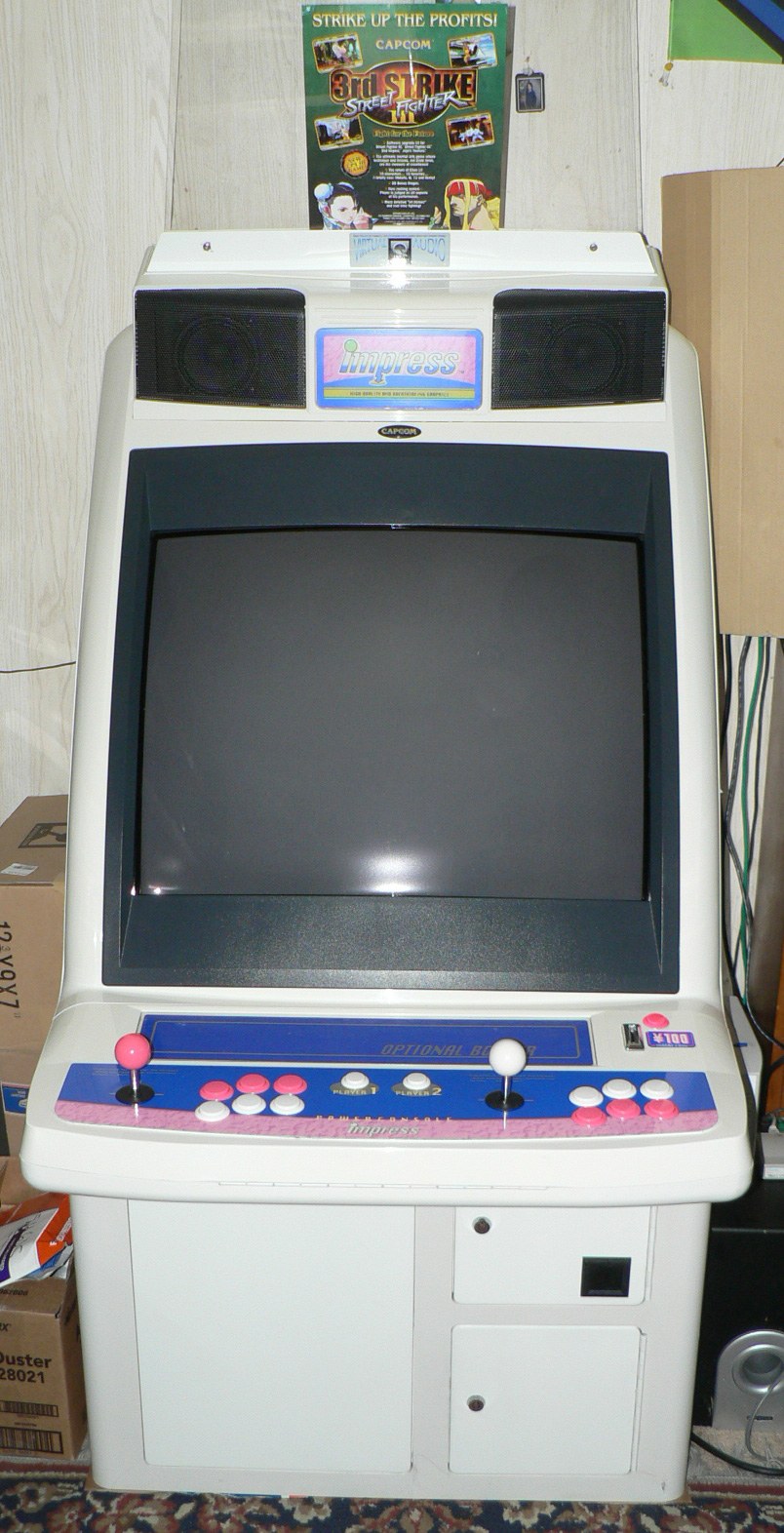

| Impress | années 90 | CRT 29″ | grande candy cab Capcom |
| OOB-50 / CAV System 60 | — | grand format (50″+) | bornes projecteur/écran géant |

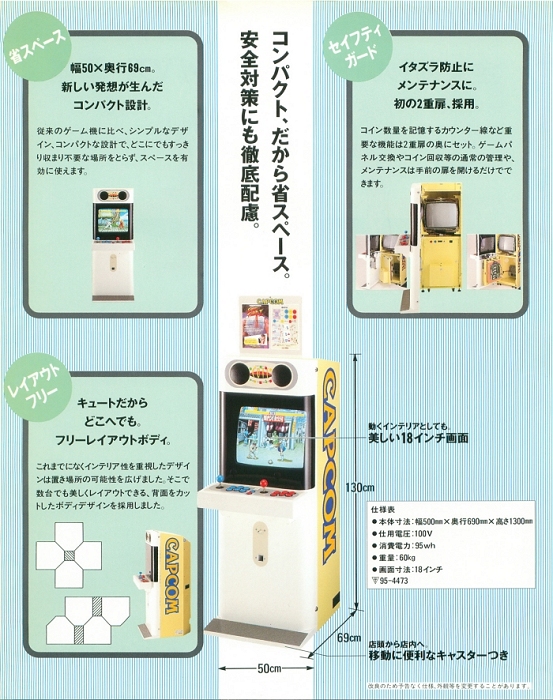

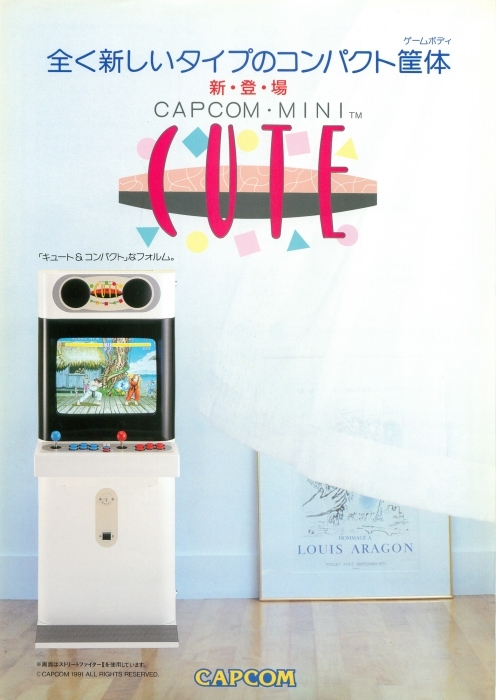

La Mini Cute (la culte)¶
- Sortie 1991, en même temps que Street Fighter II: Champion Edition. Une des plus petites bornes jamais faites (~1,30 m), pensée pour les enfants et les cafés japonais.
- Capot qui s'ouvre « comme un cercueil » → accès facile au PCB et à la maintenance.
- JAMMA standard → fait tourner l'essentiel des jeux 80s/90s.
- Moniteur 18″ ; selon les exemplaires, châssis Nanao (bi-fréquence) — à identifier sur la carte.
⚡ Connectique & alimentation¶
- JAMMA (CRT) → Câblage JAMMA, boutons Control panels.
- Bloc candy (~100 V AC au Japon) → alim candy cab.
- ⚠️ Borne japonaise 100 V → transfo abaisseur en 230 V (voir alimentation).
Pannes fréquentes¶
| Symptôme | Cause probable | Piste |
|---|---|---|
| Image instable / délavée | châssis CRT / recap | Recap + réglages |
| Pas d'image | alim / faisceau / châssis | Diag alim → moniteur |
| Contrôles morts | faisceau JAMMA / micro-switches | Diag I/O, nettoyage contacts |
| Rien ne s'allume | secteur / transfo 100 V | Vérifier entrée secteur |
Réparation & entretien
Moderniser (vidéo, alim, JVS, upscaler, PC/FPGA) → Moderniser une borne. Moniteur CRT (décharge HT !) → Sécurité CRT (châssis Nanao MS8/MS9 ou équivalent) · recap → Recap · alim → PSU candy · diagnostic → Diagnostic PCB.
Voir aussi¶
- Autres candy cabs japonaises (Taito Canary, Irem Madonna, Pony…) · PCB Capcom CPS-1 / CPS-2.
Sources & attribution¶
- Arcade-Museum — Mini Cute (cabinet), Capcom 1991 — https://www.arcade-museum.com/Videogame/mini-cute-cabinet
- The Arcade Blogger — Capcom Mini Cute Restoration (1300 mm, capot cercueil, 18″, sortie SF2 CE) — https://arcadeblogger.com/2022/01/30/capcom-mini-cute-restoration-1/
- Wikipedia — List of Japanese arcade cabinets (Capcom : Status 18/25, Cute, Impress 29″, OOB-50, CAV System 60) — https://en.wikipedia.org/wiki/List_of_Japanese_arcade_cabinets
