Sammy Atomiswave SD

La candy cab dédiée de Sammy pour son système Atomiswave (2003). Astuce industrielle : elle réutilise la coque de la Taito Egret 3 sous licence, avec un moniteur et une alimentation Wei-Ya. « SD » = Standard.

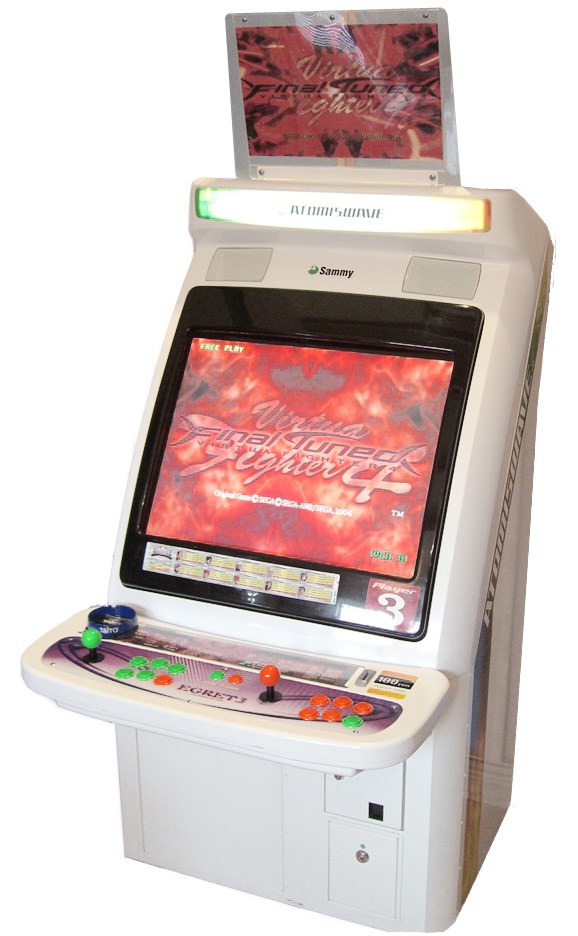

L'Atomiswave SD — coque d'Egret 3 aux couleurs de Sammy.
L'Atomiswave SD — coque d'Egret 3 aux couleurs de Sammy. Source : Hard*Candy — ⚠️ le site ne publie aucune mention de licence.

Identification

Champ Valeur
Fabricant Sammy
Année 2003
Type Candy cab (coque Egret 3 sous licence)
Écran CRT 29″ tri-sync 15/24/31 kHz (châssis Wei-Ya M3192D), rotatif
Contrôles panneau 1L6B + lecteur de carte mémoire (par défaut) ; 2L12B Egret 3 possible
Format PCB JAMMA + half-JVS

⚡ Connectique & alimentation

Aspect Valeur
Connecteur PCB JAMMA (bord 56 broches) + half-JVS
Sync moniteur tri-sync 15/24/31 kHz (CRT 29″, châssis Wei-Ya M3192D), rotatif
Alimentation bloc Wei-Ya P271 (3,3 V / 5 V / 12 V), 100 V AC (Japon)
Naomi JAMMA d'origine → pour une Naomi/JVS pur, ajouter un convertisseur I/O JVS (Capcom/Sega)
Dimensions, panneau d'instructions compris 750 (幅) × 903 (奥行き) × 1765 (高さ) mm — manuel Sammy, folio 1
Dimensions, meuble seul 750 × 903 × 1450 mm (L×P×H) — manuel Sammy, folio 1 : インストラクションパネル無し：高さ1450mm
Consommation 140 W (定格消費電力), 2,0 A (最大電流) — manuel Sammy
Poids 110 kg (manuel Sammy) ⚠️ 102 kg chez Arcade Otaku — voir ci-dessous
Conditions d'emploi 10 à 30 °C, 30 à 70 % HR, sans condensation — manuel Sammy

Le manuel Sammy a été retrouvé, et il tranche

Cette page a longtemps publié les cotes de l'Egret 3 faute de document Sammy, en écrivant qu'il faudrait le manuel pour arbitrer. Il est désormais archivé ici (63 p., octobre 2003), et son folio 1 donne directement :

外形寸法 : 幅750 mm × 奥行き903 mm × 高さ1765 mm（インストラクションパネル無し：高さ1450 mm）

Trois conséquences, dont deux corrigent cette page :

Point Ce que la page disait Ce que le manuel écrit
Hauteur, panneau compris 1764 mm (flyer Taito Egret 3), et « le 1765 qui traînait » écarté faute de source 1765 mm ⚠️ le 1765 était juste
Poids 102 kg (Arcade Otaku) 110 kg
Hauteur meuble seul 1 450 1 450 ✅ confirmé

⚠️ Le 1764 mm et le 1765 mm ne sont pas arbitrés : ce sont deux documents constructeur, un flyer Taito pour l'Egret 3 et un manuel Sammy pour l'Atomiswave SD. Un millimètre d'écart sur une coque partagée n'a pas d'explication documentée ici.

⚠️ Le 102 kg et le 110 kg non plus, mais ils ne pèsent pas pareil comme sources : le 110 vient du constructeur, le 102 d'un wiki communautaire.

Ce que le manuel rend inutile. Cette page s'appuyait auparavant sur le plan coté d'Arcade Otaku — dont le nom de fichier réunit Egret 2, Egret 3 et Atomiswave SD — pour décider lequel des deux nombres était la largeur. Le manuel Sammy les étiquette lui-même (幅 750, 奥行き 903), le plan n'a donc plus à arbitrer. ⚠️ La fiche d'Arcade Otaku, elle, écrit toujours « 903 x 750 x 1450 » sans dire lequel est lequel : ne pas la recopier dans cet ordre.

Le manuel dit qui fabrique la borne

Le folio 1 se termine par trois lignes de contacts, et la dernière règle la question de la coque : 総販売元 サミー株式会社 (distributeur : Sammy) · サービス サミー株式会社 · 製造元 株式会社タイトー — fabricant : Taito.

Ce wiki écrivait « coque Egret 3 sous licence » par déduction. Le document ne dit pas « licence » ni « Egret 3 », mais il dit noir sur blanc que la machine est fabriquée par Taito — ce qui est la moitié documentée de la déduction. Les cotes communes avec l'Egret 3 font le reste, et restent, elles, une déduction.

(Adresses et téléphones datés 2003年10月現在 — octobre 2003, ce qui date le document.)

(Sources : manuel Sammy archivé pour les cotes, le poids, la consommation et le fabricant. Arcade Otaku pour l'écran, l'alimentation et le câblage — ⚠️ leur fiche donne la profondeur en premier sans le déclarer, et son poids diffère du manuel.)

→ Câblage détaillé : JAMMA (+ half-JVS) → Câblage JAMMA, Câblage JVS, Cartes I/O JVS (convertisseur pour Naomi) et Control panels.

Repères techniques

  • Coque Egret 3 : même hauteur meuble seul (1 450 mm, confirmée par le manuel Sammy), mêmes 750 × 903, même logement de panneau. Les panneaux Egret II / Egret 3 et — avec adaptation — Sega Astro/Blast/Naomi se montent dans la baie.
  • Moniteur Wei-Ya M3192D tri-sync 29″ (15/24/31 kHz), rotatif pour les jeux verticaux — comme sur l'Egret 3.
  • Alim Wei-Ya P271 : fournit 3,3 V (en plus du 5 V / 12 V) — utile pour les systèmes modernes JVS.
  • I/O : JAMMA majoritaire avec une partie JVS. L'Atomiswave lui-même est un système type Naomi (Sammy) ; pour brancher une vraie carte Naomi en JVS, il faut un convertisseur I/O JVS.
  • Lecteur de carte mémoire dédié sur le panneau 1L6B d'origine (sauvegardes de certains jeux Atomiswave).
  • Visserie JIS.

Pannes fréquentes

Symptôme Cause probable Piste
Image instable / géométrie châssis Wei-Ya M3192D, recap Réglages + recap
Pas d'alim bloc Wei-Ya P271 Vérifier 3,3 / 5 / 12 V
Naomi ne démarre pas pas de conversion JVS Ajouter un convertisseur I/O JVS (Capcom/Sega)
Contacts JAMMA oxydation Nettoyer le bord de carte

Procédure — borne qui ne démarre pas ✅

Il y a un CRT dans cette borne

Le tube reste chargé borne débranchée, et le capuchon de THT est la première chose que la main rencontre derrière le moniteur. Le décharger, travailler d'une seule main, et pas seul si possible. → Sécurité CRT

Cette borne est documentée en 100 V

Elle ne se branche pas telle quelle sur une prise européenne. Il lui faut un transformateur abaisseur dimensionné pour la borne entière, moniteur compris — pas un adaptateur de voyage. Mettre du 230 V dans une borne prévue pour du 100 V détruit l'alimentation, et le moniteur avec la plupart du temps. → Alimentation d'une borne

Ce que cette procédure ajoute

Un ordre pensé pour un meuble, pas pour une carte : secteur, alimentation basse tension, faisceau, moniteur, et le jeu ensuite. L'écrasante majorité des « bornes en panne » le sont pour une raison qui n'a rien à voir avec la PCB — c'est pour ça qu'elle arrive en dernier ici.

1. Le secteur, et ce qui se trouve entre lui et la borne. L'interrupteur, le fusible ou le disjoncteur, le transformateur d'isolement s'il y en a un. Une borne qui ne donne aucun signe de vie n'est presque jamais un problème d'électronique.

2. L'alimentation basse tension — mesurée en charge. Viser +5 V à l'arrivée sur la carte — bord JAMMA, ou connecteur d'alimentation JVS selon la borne — jeu en fonctionnement, pas à vide sur l'établi. Si le bloc a un réglage (la plupart des blocs candy et JVS en ont un ; un bloc ATX de borne PC n'en a pas), le faire à ce moment-là et pas avant : réglé hors charge, on se retrouve avec une carte qui démarre puis déraille. Sans réglage, la mesure sert quand même — elle dit si le bloc tient. Vérifier aussi le +12 V, et le −5 V si la carte l'utilise : beaucoup s'en passent, et un bloc ATX ne le fournit pas. → Alimentation d'une borne

3. Le faisceau et le connecteur. Ré-enficher, et vérifier les masses — une borne mal reliée donne une image qui roule, des entrées fantômes et du souffle, le tout en même temps, et rien de tout ça ne ressemble à un problème de câblage. Connectique de cette borne : JAMMA + half-JVS. → Câblage

4. Le moniteur. Cette page décrit le moniteur ainsi : CRT 29″ tri-sync 15/24/31 kHz (châssis Wei-Ya M3192D), rotatif. CRT : pas d'image mais le tube est chaud et il y a de la THT — c'est la synchro ou la vidéo, pas le tube. Aucune THT — le châssis. Une image qui rétrécit, qui se promène ou qui vire de couleur, c'est un recap de châssis : sur ces moniteurs, c'est un entretien programmé, pas une réparation.

5. La fréquence de balayage — le désaccord qui ne casse rien. Si la fréquence de la carte n'est pas une de celles que le moniteur accepte, il n'y a pas d'image et rien n'est en panne. Comparer ce que la borne accepte à ce que la carte sort avant d'ouvrir quoi que ce soit. → Moderniser une borne

6. Le panneau de contrôle. Les microswitches, puis le faisceau, dans cet ordre. Une seule direction morte, c'est un switch ; un joueur entier mort, c'est le faisceau ou sa masse. → Panneaux de contrôle

7. Monnayeur et son. En dernier, parce qu'ils ne cachent rien : un monnayeur qui ne compte plus est en général sale ou déréglé, et un silence avec une bonne image désigne l'amplificateur et ses rails d'alimentation.

Réparation

Photos / assets

(À ajouter : Atomiswave SD, panneau 1L6B + lecteur de carte, moniteur Wei-Ya.)

Réparation & entretien

Moderniser (vidéo, alim, JVS, upscaler, PC/FPGA) → Moderniser une borne. Moniteur CRT (décharge HT !) → Sécurité CRT (châssis Nanao MS8/MS9 ou équivalent) · recap → Recap · diagnostic → Diagnostic PCB.

Sources & attribution

  • Sammy / Taito — ATOMISWAVE SD CABINET 取扱説明書, 63 p., octobre 2003, archivé ici — folio 1 : 外形寸法 750 × 903 × 1765 mm（インストラクションパネル無し：高さ 1450 mm）, 重量 110 kg, 定格電圧 AC100V 50/60Hz, 定格消費電力 140 W, 最大電流 2,0 A, 使用条件 10～30 °C / 30～70 % RH, et les trois lignes de contacts dont 製造元 株式会社タイトー. ⚠️ Ce PDF n'a pas de couche texte : tout ce qui en est cité a été lu sur la page rendue. Via Hard*Candy
  • Arcade Otaku Wiki — Sammy Atomiswave SD (2003, 29″ tri-sync Wei-Ya M3192D, alim Wei-Ya P271, JAMMA/half-JVS, 750×903×1450 mm, 102 kg, coque Egret 3 sous licence, panneau 1L6B + lecteur de carte) — https://wiki.arcadeotaku.com/w/Sammy_Atomiswave_SD
  • Arcade Otaku Wiki — Taito Egret 3 (coque d'origine partagée) — https://wiki.arcadeotaku.com/w/Taito_Egret_3
  • Pages internes : Taito Egret 3 · Cartes I/O JVS
