Sega Saturn¶
Console 32 bits de Sega (1994), à CD-ROM et architecture multi-processeur réputée complexe (deux SH-2 + une ribambelle de puces). RGB natif superbe. Aujourd'hui, sa préservation passe surtout par les ODE (Fenrir, Satiator, MODE…) qui remplacent le lecteur CD.
Identification¶
| Champ | Valeur |
|---|---|
| Fabricant | Sega |
| Sortie | 1994 (JP), 1995 (export) |
| Génération | 5e (32 bits) |
| Modèles | Model 1 (ovale) · Model 2 (économisée) + révisions |
| Sortie vidéo native | RGB (excellent), composite, S-Video |
| Région / lockout | JP / US / EU + 50/60 Hz |
| Média | CD-ROM (+ cartouche backup/RAM) |
Architecture¶
Architecture réputée pour ses 8 processeurs — puissante mais difficile à programmer (surtout la 3D, gérée par des quadrilatères déformés et non des triangles) :
| Bloc | Puce | Fréquence | Rôle |
|---|---|---|---|
| CPU principal ×2 | Hitachi SH-2 | 28,6 MHz | 2 cœurs partageant le bus (synchro délicate) |
| Vidéo 1 | VDP1 | sprites/polygones (quads déformés), framebuffer | |
| Vidéo 2 | VDP2 | plans de fond, rotation/scaling matériel, priorités | |
| Son (CPU) | Motorola 68EC000 | ~11,3 MHz | pilote le son |
| Son (DSP) | Yamaha SCSP (YMF292) | 32 voies PCM/FM | |
| Système | SMPC (contrôle système, MCU) | alim, reset, manettes, RTC | |
| CD | Hitachi SH-1 dédié | pilotage du lecteur CD-ROM | |
| Coprocesseur | SCU DSP (dans le SCU) | géométrie/DMA | |
| Mémoire | 2 Mo travail (1 Mo « haut » SDRAM + 1 Mo « bas » DRAM) · 1,5 Mo VRAM · 512 Ko son · 512 Ko tampon CD | ||
| Divers | pile CR2032 (horloge/sauvegarde) |
La Saturn est surtout reine de la 2D (VDP2 : plans, rotation/scaling, priorités riches) — d'où son statut culte pour les shmups et jeux de combat (les portages 2D y sont souvent supérieurs à la PS1).
Manettes & périphériques¶
- 3D Control Pad (Model 2, analogique + gâchettes) : conçu pour NiGHTS, il préfigure les manettes analogiques modernes.
- Multitap 6Player (jeux à 6, ex. Saturn Bomberman), Virtua Stick (arcade), Twin Stick (Virtual-On), Virtua Gun/Stunner (light gun, CRT), clavier et souris.
- NetLink : modem officiel (jeu en ligne + navigateur web), US/JP — service disparu, matériel recherché.
Pannes fréquentes¶
| Symptôme | Cause probable | Piste |
|---|---|---|
| Ne lit plus les CD | Laser usé / bloc optique | Régler/remplacer le laser, ou ODE |
| Horloge / sauvegardes perdues | Pile CR2032 HS | Remplacer la pile |
| Corrosion / son-vidéo dégradés | Condensateurs | Recap ciblé |
| Cartouche backup non reconnue | Contacts slot cartouche | Nettoyage |
| Pas d'image | Alim, contacts, VDP | Diagnostic |
| Bavure de couleur (couleurs qui débordent) | Filtres EMI HS — panne connue de la Saturn | Remplacer les filtres EMI |
| Jeu de 1ʳᵉ édition qui refuse de tourner (Space Harrier, OutRun) | Console VA10 ou ultérieure (fusion 68000+SCSP) | Ce n'est pas le disque : voir Révisions |
Bavure de couleur : les filtres EMI¶
Les filtres EMI de la Saturn sont connus pour lâcher. Symptôme typique : des couleurs qui bavent à l'écran.
Deux voies de réparation :
- Acheter des filtres EMI compatibles, en 3 broches, 100 pF ;
- ou emprunter ceux du port de communication voisin — dans ce cas, ponter les pads 1 et 3 à l'emplacement d'où on les a prélevés.
(Procédure et images : Leon Kiriliuk, via ConsoleMods, CC-BY-SA. La page source écrit tantôt « EFI », tantôt « EMI » ; il s'agit bien de filtres EMI.)
Procédures de démontage pas-à-pas ✅¶
6 procédures transcrites depuis les guides iFixit, avec leur difficulté et leur durée estimée.
| Procédure | Difficulté | Durée |
|---|---|---|
| Sega Saturn Battery Replacement | 🟢 facile | 30 seconds |
| Sega Saturn Case Replacement | 🟡 moyen | 4 minutes |
| Sega Saturn Disc Reader Replacement | 🟡 moyen | 10 minutes |
| Sega Saturn Motherboard Replacement | 🟡 moyen | 30 minutes |
| Sega Saturn Power Button Replacement | 🟡 moyen | 10 minutes |
| Sega Saturn Power Supply Replacement | 🟡 moyen | 10 minutes |
Sega Saturn Battery Replacement
The Sega Saturn is a home video game console...
- Press on the plastic lever on the back of the Sega Saturn to pop open the battery slot.
- Push up the edge of the battery with the iFixit opening tool to get the battery out of its socket.
- Use the ESD safe to pull the battery out of its slot.
Sega Saturn Case Replacement
This guide will walk you through safely...
- Press on the plastic lever on the back of the Sega Saturn to pop open the battery slot.
- Push up the edge of the battery with the iFixit opening tool to get the battery out of its socket.
- Use the ESD safe to pull the battery out of its slot.
- Remove the five black 13.5mm JIS#1 screws on the bottom of the device. One might be hidden by a sticker.
- Flip the device over so it rests right side up. Lift gently across the seam of the Sega Saturn. If parts get stuck, a light shake or prying with the iFixit opening tool should free it up. Do not use any brute force, as this can damage the case so it doesn't close again.
Sega Saturn Disc Reader Replacement
If your Sega Saturn fails to read discs...
- Press on the plastic lever on the back of the Sega Saturn to pop open the battery slot.
- Push up the edge of the battery with the iFixit opening tool to get the battery out of its socket.
- Use the ESD safe to pull the battery out of its slot.
- Remove the five black 13.5mm JIS#1 screws on the bottom of the device. One might be hidden by a sticker.
- Flip the device over so it rests right side up. Lift gently across the seam of the Sega Saturn. If parts get stuck, a light shake or prying with the iFixit opening tool should free it up. Do not use any brute force, as this can damage the case so it doesn't close again.
- Do not touch the laser reader, as smudges have been reported to ruin it.
- Pull firmly on the ribbon cable from the end on the motherboard. Don't worry about pulling it out of its socket; it can be plugged back in.
- Pry the second cable out of its socket on the disk reader with the iFixit opening tool or ESD safe . When the lip of the cable gets enough distance out of the socket, it can be wiggled free.
- Lift the laser reader slowly out of its slot hosted by these four pins. There is a screw underneath with a cable attached to the motherboard.
- Remove the metallic 12.2mm JIS #1 screw. This will need additional hands in reverse to hold the disk reader steady. Remove the yellow tape on the reader strip and gently remove the disc reader without touching the laser reader.
Sega Saturn Motherboard Replacement
This guide will help you replace the...
- Press on the plastic lever on the back of the Sega Saturn to pop open the battery slot.
- Push up the edge of the battery with the iFixit opening tool to get the battery out of its socket.
- Use the ESD safe to pull the battery out of its slot.
- Remove the five black 13.5mm JIS#1 screws on the bottom of the device. One might be hidden by a sticker.
- Flip the device over so it rests right side up. Lift gently across the seam of the Sega Saturn. If parts get stuck, a light shake or prying with the iFixit opening tool should free it up. Do not use any brute force, as this can damage the case so it doesn't close again.
- Unplug the power button plug on the power supply board. Use the iFixit opening tool if necessary.
- Remove the two black 11.4mm standoff screws on the back of the Sega Saturn holding the power socket in place. These screws are tight and easily stripped, so it's suggested to use a standoff screw head.
- Remove the metallic 12.3mm JIS#1 screw holding down the power supply board.
- Lift the power supply board out of its socket, minding the pins that connect it to the motherboard. Some force will be required, but be careful when lifting or shaking the power supply board out.
- Remove the metallic 13.7mm JIS#1 screw on the right of the Power Button. Remove the metallic 12.4mm JIS#1 screw on the left of the Power Button.
- Push the plastic resting tray’s pin located here. Remove the plastic resting tray to free the wire between the power supply board and the button. Remove the power button when the wire is free.
- Do not touch the laser reader, as smudges have been reported to ruin it.
- Pull firmly on the ribbon cable from the end on the motherboard. Don't worry about pulling it out of its socket; it can be plugged back in.
- Pry the second cable out of its socket on the disk reader with the iFixit opening tool or ESD safe . When the lip of the cable gets enough distance out of the socket, it can be wiggled free.
- Lift the laser reader slowly out of its slot hosted by these four pins. There is a screw underneath with a cable attached to the motherboard.
- Remove the metallic 12.2mm JIS #1 screw. This will need additional hands in reverse to hold the disk reader steady. Remove the yellow tape on the reader strip and gently remove the disc reader without touching the laser reader.
- Remove the four metallic 15.5mm JIS#1 screws from the Motherboard Frame. Remove the four metallic 13.6mm JIS#1 screws from the Motherboard Frame. Remove the metallic 12.3mm JIS#1 screw from the Motherboard Frame.
- Lift the motherboard frame out carefully because of the delicate parts on the motherboard. You do not need to remove the plastic Power LED Reflector. If it does pop out, don't worry, it can be pushed back into its socket. It may require rotation to fit the case when closed.
- Lift the motherboard away from the controller sockets in the front of the device while keeping your hands on the edges of the board Once the back of the motherboard is above the back of the case, lift backwards to pull the cables out of their sockets to free the motherboard.
Sega Saturn Power Button Replacement
Follow this guide if you want to replace the...
- Press on the plastic lever on the back of the Sega Saturn to pop open the battery slot.
- Push up the edge of the battery with the iFixit opening tool to get the battery out of its socket.
- Use the ESD safe to pull the battery out of its slot.
- Remove the five black 13.5mm JIS#1 screws on the bottom of the device. One might be hidden by a sticker.
- Flip the device over so it rests right side up. Lift gently across the seam of the Sega Saturn. If parts get stuck, a light shake or prying with the iFixit opening tool should free it up. Do not use any brute force, as this can damage the case so it doesn't close again.
- Unplug the power button plug on the power supply board. Use the iFixit opening tool if necessary.
- Remove the two black 11.4mm standoff screws on the back of the Sega Saturn holding the power socket in place. These screws are tight and easily stripped, so it's suggested to use a standoff screw head.
- Remove the metallic 12.3mm JIS#1 screw holding down the power supply board.
- Lift the power supply board out of its socket, minding the pins that connect it to the motherboard. Some force will be required, but be careful when lifting or shaking the power supply board out.
- Remove the metallic 13.7mm JIS#1 screw on the right of the Power Button. Remove the metallic 12.4mm JIS#1 screw on the left of the Power Button.
- Push the plastic resting tray’s pin located here. Remove the plastic resting tray to free the wire between the power supply board and the button. Remove the power button when the wire is free.
Sega Saturn Power Supply Replacement
Follow this guide if you need to replace the...
- Press on the plastic lever on the back of the Sega Saturn to pop open the battery slot.
- Push up the edge of the battery with the iFixit opening tool to get the battery out of its socket.
- Use the ESD safe to pull the battery out of its slot.
- Remove the five black 13.5mm JIS#1 screws on the bottom of the device. One might be hidden by a sticker.
- Flip the device over so it rests right side up. Lift gently across the seam of the Sega Saturn. If parts get stuck, a light shake or prying with the iFixit opening tool should free it up. Do not use any brute force, as this can damage the case so it doesn't close again.
- Unplug the power button plug on the power supply board. Use the iFixit opening tool if necessary.
- Remove the two black 11.4mm standoff screws on the back of the Sega Saturn holding the power socket in place. These screws are tight and easily stripped, so it's suggested to use a standoff screw head.
- Remove the metallic 12.3mm JIS#1 screw holding down the power supply board.
- Lift the power supply board out of its socket, minding the pins that connect it to the motherboard. Some force will be required, but be careful when lifting or shaking the power supply board out.
Source et licence
Guides iFixit, publiés sous Creative Commons BY-NC-SA — réutilisation autorisée avec attribution, usage non commercial et partage à l'identique. C'est, de toute la documentation rassemblée ici, la seule sous licence explicite ; les manuels constructeur n'en ont aucune. Les photos d'étapes restent sur iFixit — seul le texte est repris.
Le slot cartouche (RAM, backup, modchip)¶
Sous la Saturn, un slot cartouche sert à trois usages bien distincts :
- Cartouche RAM d'extension : certains jeux l'exigent (sinon ils ne tournent pas / plantent). Deux capacités : 1 Mo et 4 Mo. Ex. : X-Men vs. Street Fighter, Marvel Super Heroes, Vampire Savior → 4 Mo ; King of Fighters '95 utilisait une cartouche ROM dédiée.
- Cartouche de sauvegarde (backup RAM) : mémoire supplémentaire pour stocker les saves (la RAM interne à pile est petite et volatile si la pile meurt).
- Cartouche « action » / Pseudo Saturn Kai : un firmware gratuit chargé depuis une cartouche (type Action Replay flashée) qui apporte region-free + import + lecture de sauvegardes — sans soudure.
Combiner les fonctions
Des cartouches modernes cumulent RAM d'extension + backup + Pseudo Saturn Kai, pratique pour couvrir tous les besoins avec un seul module.
Région, sécurité disque & region-free¶
- Région : JP / US / EU + 50/60 Hz.
- Sécurité disque : le CD Saturn porte un anneau de sécurité (motif en bordure) que les graveurs ne reproduisent pas → un CD-R brut ne boote pas sans aide. Voies : modchip soudé (injecte le « disque OK »), l'ancien swap trick, ou — le plus propre — un ODE (Fenrir/Satiator) qui supprime le lecteur.
- Region-free : Pseudo Saturn Kai (cartouche, sans soudure), BIOS region-free, ou modchip. Le switch 50/60 Hz complète pour le plein écran/vitesse.
Révisions de carte — identifier la sienne ✅¶
Il n'y a que deux modèles de Saturn, mais une quinzaine de révisions de carte mère. Les deux modèles sont fonctionnellement identiques et ont les mêmes dimensions ; la disposition des ports arrière est identique : mini-DIN 10 broches pour l'A/V, port rectangulaire série et MIDI, et le connecteur d'alimentation — un IEC C8 non polarisé sur toutes les consoles sauf américaines. À l'arrière également, une trappe cache le logement de pile CR2032 (qui alimente l'horloge temps réel ET la mémoire de sauvegarde), le slot d'extension pour les cartes MPEG/Video CD, et — sur les modèles anciens — un bouton de réinitialisation de la mémoire interne.
LA méthode : le 3ᵉ chiffre du numéro de série
À partir de la VA1, le troisième chiffre du numéro de série donne directement la révision de carte :
| 3ᵉ chiffre | Révision | 3ᵉ chiffre | Révision |
|---|---|---|---|
| 1 | VA1 | 8 | VA8 OCU |
| 2 | VA SG « VA2 » / « VA4 » | 9 | VA9 |
| 3 | VA SD « VA3 » / « VA5 » | A | VA10 OCU |
| 4 | VA SG « VA4 » (Model 2) | B | VA11 |
| 5 | VA SD « VA5 » (Model 2) | D | VA13 |
| 6 | VA6 SG | F | VA15 |
| 7 | VA7 SD |
Identification visuelle à l'ouverture (5 vis sous la console)¶
C'est la méthode des guides de modchip, et elle reste la plus rapide. La « nappe » désigne le câble plat blanc qui relie la carte CD à la carte mère ; le nombre de broches du CI désigne une puce soudée sur la carte CD.
| Boutons | Nappe | CI sur la carte CD | Conclusion |
|---|---|---|---|
| Ovales | 20 broches | — | Model 1 |
| Ovales | 21 broches | 64 broches | Model 2 |
| Ronds | 21 broches | 64 broches | Model 2 |
| Ronds | 21 broches | 32 broches | Model 2 |
| Ronds | 21 broches | aucun CI | Model 2, dite « carte Sanyo » |
De l'extérieur, c'est quasiment impossible
Le Model 1 se reconnaît à ses boutons ovales entourés d'un entourage brillant (mat sur la V-Saturn), et c'est le seul modèle principal doté d'une LED d'activité disque (marquée « Access »). Mais déterminer la révision de carte sans ouvrir est impossible — hormis par le numéro de série ci-dessus.
Model 1 (1994-1996)¶
| Révision | Ce qu'il faut savoir | P/N |
|---|---|---|
| VA0 (1994-1995) | Révision initiale, toutes régions. Construction interne la plus complexe de toutes les Saturn : alimentation montée dans la coque supérieure, comme les 2 LED, le bouton reset et le contacteur de trappe — le tout relié par des faisceaux. L'électronique CD (SH-1, OCU, RAM tampon CD) est sur une carte fille séparée (la « SH1 Board » des documents de service), qui porte aussi le slot d'extension et le connecteur 20 broches du lecteur. BIOS v1.00. Connecteur d'alim en « T » à l'arrière (vis supplémentaire en bas à gauche sur les consoles japonaises) ; les US ont un IEC en D unique. | 171-6874D (JP) · 171-6962B (US) · 171-6963B (PAL) |
| VA0.5 (1995) | Quasi identique à la VA0, mais R133 (pull-up SSCK) et R134 (pull-up SRXD) passent sous la carte. | 171-6874E (JP) |
| VA0.8 (1995) | Pratiquement identique à la VA0.5. Surtout dans les consoles US fabriquées à Taïwan. | 171-6962C (US) |
| VA1 (1995) | Grosse consolidation : alimentation directement sur la carte mère (embase 5 broches) et logée dans la coque inférieure ; SH1 Board, slot d'extension et contacteur de trappe intégrés. Pour faire de la place, BIOS ROM et RAM de sauvegarde passent sous la carte. Ports manettes, LED et reset sur un PCB séparé relié par une nappe souple courte. Les consoles US passent à l'IEC C8 polarisé. Dernière révision à condensateurs électrolytiques CMS et dernière avec le connecteur de lecteur 20 broches. | 171-7006C (NTSC) · 171-7069B (PAL) |
| VA SG « VA2 » (1995-1996) | Comme la VA1 mais en SGRAM. Première révision entièrement en condensateurs traversants et première avec le connecteur de lecteur 21 broches. Absente des consoles PAL. | 171-7128B |
| VA SD « VA3 » (1995-1996) | Identique à la VA SG mais en SDRAM. Absente des consoles US. Dernière à utiliser une alimentation 5 broches toutes régions confondues. | 171-7130B (NTSC) · 171-7131A (PAL) |
Model 2 (1996-1998)¶
Le Model 2 abandonne la LED d'activité disque et le bouton de réinitialisation mémoire près de la pile ; les révisions VA SG/VA SD y sont reconduites sous les noms « VA4 » et « VA5 ».
| Révision | Ce qu'il faut savoir | P/N |
|---|---|---|
| VA6 SG (1996) | Carte des ports manettes entièrement intégrée à la carte mère. Première alimentation à embase 4 broches (NTSC) — la sortie 9 V DC est supprimée, inutile en NTSC. SH-1 et OCU fusionnés dans la 315-5962 (Hitachi YGR022) (la RAM tampon CD reste discrète). ⭐ Première à utiliser la PLL Cypress CY2292SC, un composant du commerce, plus fiable que la PLL Hitachi d'origine. SGRAM, NTSC uniquement. | 171-7207A |
| VA7 SD (1996) | Quasi identique à la VA6 mais en SDRAM. Les cartes PAL gardent les 5 broches d'alimentation : le 9 V DC est nécessaire sur la sortie A/V pour la commutation automatique du format d'image en péritel. | 171-7208C |

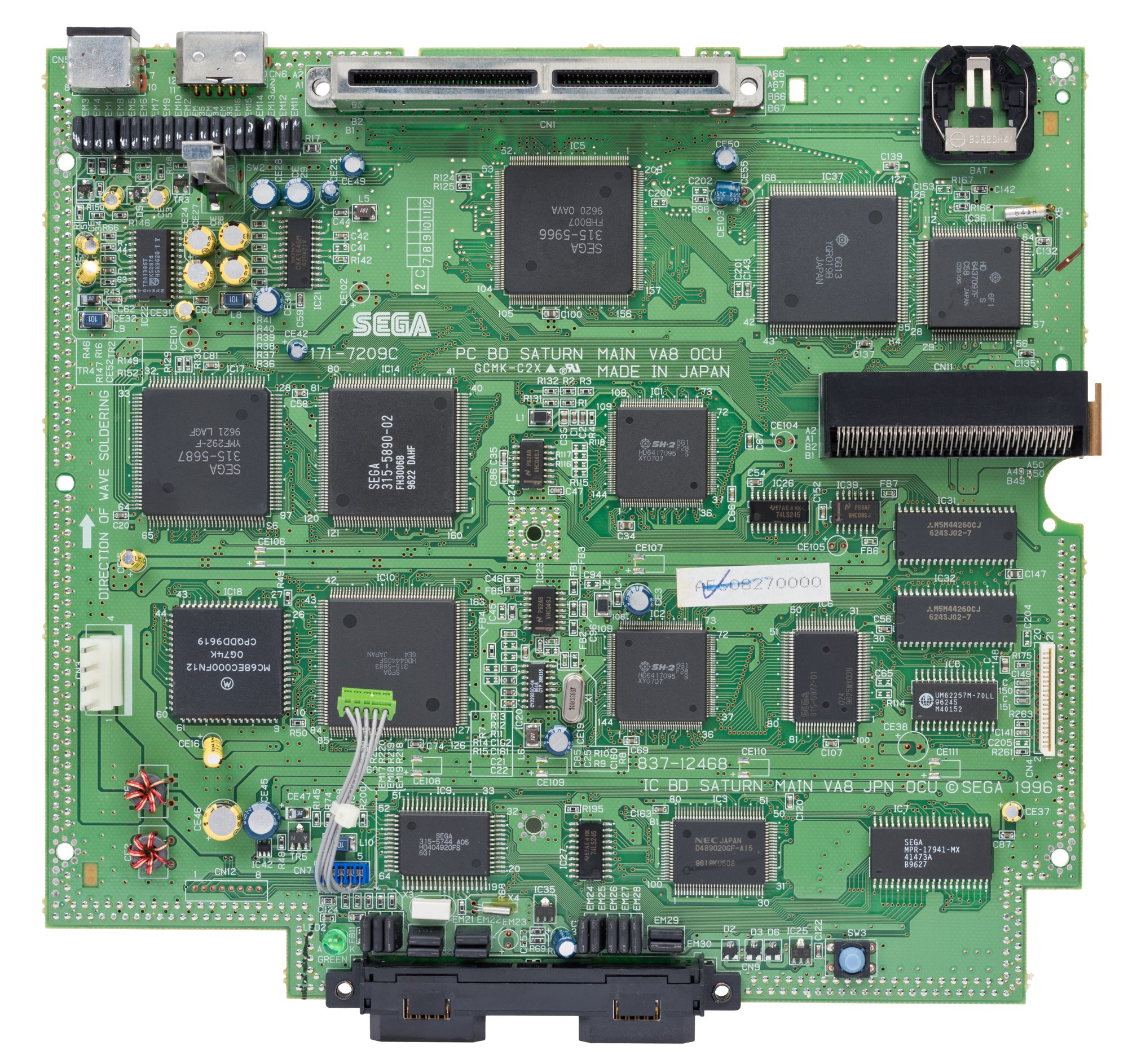

| VA8 OCU (1996) | Comme la VA6 mais retour à des puces SH-1 et OCU séparées (d'où « OCU »). Raison officielle inconnue — probablement écouler du stock, la VA8 étant produite en parallèle des VA6/VA7. SGRAM, NTSC uniquement. | 171-7209C |
| VA9 (1996) | Seule révision au tracé identique en NTSC et en PAL. SH-1 et OCU séparés (la dernière dans ce cas). ⚠️ Retour à la PLL Hitachi d'origine. SDRAM. Uniquement PAL, Hi-Saturn et V-Saturn — seule révision connue pour les Hi-Saturn Model 2. | 171-7291B · 171-7291C |
| VA10 OCU (1996-1997) | 68000 (CPU son) et SCSP fusionnés dans la 315-5965 (Yamaha YMF713-S) → ⚠️ problèmes de compatibilité (voir l'encadré). Dernière révision en SGRAM. Retour à la puce CD 315-5962. Certaines VA10 portent une petite carte « bodge » près du VDP1 (deux 74HC161 + un 74HC00) : un diviseur d'horloge fournissant un signal 8,4 MHz injecté dans la PLL. NTSC uniquement. | 171-7287C |
| VA11 (1996-1997) | Quasi identique à la VA10, mais l'ampli audio (coin supérieur gauche, près du port A/V) est en boîtier TSOP au lieu de SOIC. Certaines ont aussi la carte « bodge ». | — |
| VA13 (1997) | Dernière révision hors Japon/Asie NTSC. Comme la VA11 mais intègre la carte « bodge ». Première révision trouvée dans les Saturn « Skeleton » (opération Special Campaign Original 1998). | 171-7288D (NTSC) · 171-7455D (PAL) |
| VA15 (1997-1998) | Dernière révision Saturn, toutes régions confondues. Les deux SH-2 sont fusionnés en une seule puce, la 315-6018 (Hitachi HD6417098). Consoles japonaises et asiatiques NTSC uniquement, dont la plupart des Skeleton Model 2. | 171-7462B |
VA10 et suivantes : incompatibilités de jeux connues
La fusion du 68000 et du SCSP dans la 315-5965 a introduit des problèmes de code 68000, provoquant des incompatibilités avec plusieurs jeux — Space Harrier et OutRun notamment. Sega a dû retirer ces titres dans une édition révisée, compatible avec les consoles VA10 et ultérieures. Un exemplaire de première édition peut donc refuser de fonctionner sur une Saturn tardive : le problème vient de la console, pas du disque.
La PLL : le composant qui décide de la réparabilité
Les révisions VA0 → VA SD, ainsi que la VA9, utilisent la PLL 315-5746 (Hitachi HD49422) — un circuit actuellement irremplaçable et très sensible à la chaleur. Prudence extrême en dessoudant à proximité : une PLL cuite condamne la carte.
Les révisions VA6, VA7, VA8, VA10 et suivantes utilisent la Cypress CY2292SC, un composant du commerce, plus fiable et remplaçable.
PAL VA0 : le dézonage 50/60 Hz est prémâché
Les VA0 PAL possèdent une empreinte non peuplée près du support de pile, prévue à l'origine pour un interrupteur 50/60 Hz — ce qui facilite grandement le mod de région. (Source : ConsoleMods, CC-BY-SA.)
Rebadges et curiosité
Les deux modèles ont aussi été vendus au Japon par Hitachi (Hi-Saturn) et JVC/Victor (V-Saturn) : ce sont de simples rebadges, largement identiques à la Saturn standard hormis l'écran de démarrage du BIOS.
À part : le Game & Car Navi Hi-Saturn (1995), nettement plus petit et plus fin (alimentation 12 V externe), pensé pour la voiture — entrée récepteur GPS, navigation par CD cartographiques avec écran LCD optionnel, entrée A/V mono, connecteur de tuner TV, et même des entrées micro avec effets pour le karaoké. Fonctionnellement identique à une Saturn et compatible avec tous les jeux et accessoires — mais ⚠️ il n'a PAS de sortie RGB malgré un mini-DIN identique. Corrigeable par un mod RGB simple.
Recap¶
La Saturn a énormément de révisions (voir ci-dessus), plus de nombreuses alims et lecteurs CD, chacun avec sa propre liste. Il n'existe pas de BOM unique — identifier sa révision (référence 171-… ci-dessus, ou 3ᵉ chiffre du numéro de série) et suivre la liste correspondante.
Où se situe la bascule CMS → traversant
La VA1 est la dernière carte mère à condensateurs électrolytiques CMS ; la VA SG « VA2 » est la première entièrement en traversant. Cela change complètement la nature du recap (outillage, risque d'arrachement de pastilles) : le vérifier avant de commander un kit.
Source (par révision, avec repères CXX) : Console5 TechWiki (Saturn).
Mods populaires — quoi acheter, où, procédures¶
Type de lecteur (crucial pour l'ODE)
Deux mécaniques : lecteur « rond » (nappe ronde) → Rhea ; lecteur « plat » (nappe plate) → Phoebe. Le Fenrir et le Satiator couvrent les deux via des adaptateurs. Vérifie ton modèle avant d'acheter. Procédures d'après ConsoleMods (CC-BY-SA). Soudure : 🟢 aucune · 🟡 · 🟠 · 🔴.
Jeux sur SD — ODE (remplacer le lecteur CD)¶
- Fenrir / Satiator / Rhea-Phoebe (par MODE/Terraonion & cie) — remplacent le lecteur : jeux depuis carte SD, branchement sur le connecteur du lecteur (peu ou pas de soudure selon le kit). → fiche ODE Saturn.
Region-free & backups — SANS soudure d'abord¶
- Pseudo Saturn Kai : un logiciel gratuit qu'on lance depuis une cartouche (Action Replay/RAM flashable, ou un ODE) → region-free + lancement d'imports/backups, zéro soudure 🟢. La voie la plus simple.
- Region-Free BIOS Replacement : remplacer la puce BIOS par une version region-free (soudure 🟠) — solution permanente propre ; souvent couplée à un switch 50/60 Hz.
Vidéo¶
- RGB natif : rien à souder, juste le bon câble péritel RVB → superbe d'origine.
Sauvegardes, RAM, fiabilité¶
- Pile de sauvegarde CR2032 (mémoire interne) qui meurt → Battery Replacement ; ou FRAM Mod (sauvegardes sans pile). Nettoyage du connecteur cartouche (source de plantages).
- Cartouche d'extension RAM (1 Mo / 4 Mo) : requise par certains jeux (KOF'95/97, X-Men vs SF, Vampire Savior…) — à ne pas oublier. Des Gamer's Cartridge modernes intègrent RAM + backup.
- Recap préventif (selon révision/état), Digital Audio (SPDIF), In-Game Reset (IGR).
Émulation¶
- Longtemps très difficile (architecture à 8 puces) ; désormais correcte : Mednafen/Beetle Saturn, Kronos, SSF, Ares.
Manuel (archivé)¶
- 📘 Manuel de service Sega Saturn (PAL, 013-1, 1995) (PDF) — Source : Sega Retro, archivé localement pour la préservation.
Photos / assets¶
(À ajouter : carte Model 1 vs 2, bloc laser, pile, RGB multi-out.)
Réparation avancée
Pile de sauvegarde (CR2032) + lecteur optique (laser/courroie) + recap. Méthodes : Piles de sauvegarde · ODE (lecteur optique) · Recap · Diagnostic PCB.
Sources & attribution¶
- Wikipédia — Sega Saturn — CC-BY-SA — https://fr.wikipedia.org/wiki/Saturn_(console)
- ConsoleMods Wiki — Saturn Model Differences — CC-BY-SA — les ~15 révisions VA0→VA15, 3ᵉ chiffre du numéro de série = révision, bascule CMS→traversant à la VA SG, connecteurs de lecteur 20 vs 21 broches, PLL Hitachi 315-5746 irremplaçable et sensible à la chaleur vs Cypress CY2292SC, incompatibilités VA10+ (Space Harrier, OutRun), empreinte 50/60 Hz des VA0 PAL, rebadges Hi-Saturn/V-Saturn et Game & Car Navi — https://consolemods.org/wiki/Saturn:Saturn_Model_Differences
- ConsoleMods Wiki — General Troubleshooting — CC-BY-SA — filtres EMI défaillants → bavure de couleur, remplacement en 3 broches 100 pF ou emprunt au port de communication avec pont des pads 1 et 3 — procédure et images de Leon Kiriliuk — https://consolemods.org/wiki/Saturn:General_Troubleshooting
- ConsoleMods Wiki — Modchips — CC-BY-SA — clé d'identification visuelle à l'ouverture (boutons ovales/ronds, nappe 20/21 broches, CI 64/32/aucun « carte Sanyo ») — repris d'une archive de segastyle.com — https://consolemods.org/wiki/Saturn:Modchips
Ce que nous n'avons pas transcrit (et pourquoi)
Les pages ConsoleMods Region Information, Pseudo Saturn Kai, Battery Replacement, Rechargeable Battery Mod, Power Supply Fuse et RAM and Cheat Cartridges sont vides à ce jour (liens rouges) — notre section région et notre section slot cartouche reposent donc sur nos sources existantes, sans rien inventer.
Image :
-
saturn-board.jpg— Evan Amos (Vanamo Media), domaine public — https://commons.wikimedia.org/wiki/File:Sega-Saturn-Motherboard.jpg
Relecture & corrections
À quoi sert cet espace
Une valeur fausse, une procédure dépassée, une référence de puce qui ne colle pas à ta carte ? Signale-le ici, avec ce que tu as constaté (modèle, révision de carte, numéro de série, mesure). Chaque signalement est recoupé avec une source avant toute modification — une correction invérifiable est publiée en tant que « signalé par …, non recoupé » plutôt qu'appliquée en silence.
La lecture est ouverte à tous ; écrire demande une connexion Discord. Les signalements des relecteurs déclarés du wiki sont traités en priorité ; les autres sont lus aussi, mais passent par un humain avant toute modification.
