NEC PC-8001 & PC-6001

Les débuts NEC avant les PC-88/98 : le PC-8001 (1979), premier ordinateur NEC à succès (Z80, référence business/hobby au Japon), et le PC-6001 (1981, « papa » grand public — VDG couleur + son PSG). Réparation type 8 bits JP : recap, clavier, alim.

NEC PC-6001

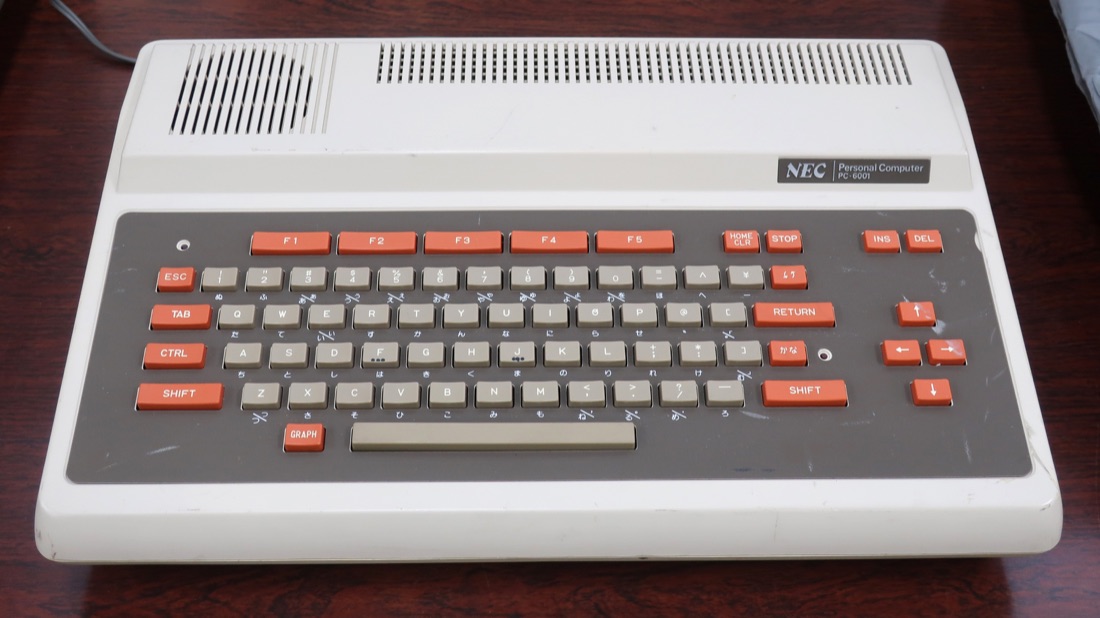

NEC PC-6001 — photo Darklanlan, CC BY 4.0 (Wikimedia Commons).

Identification

Modèle Année CPU Vidéo / Son Note
PC-8001 1979 µPD780 (Z80) texte/graph., mono 1ᵉʳ succès NEC ; mkII 1983
PC-6001 1981 µPD780 (Z80) MC6847 (VDG) + PSG AY-3-8910 grand public, couleur (« PC-6001 mkII/SR »)

Média : cassette, disquette via unités externes (PC-8031…), cartouche (PC-6001) ; sortie RF/composite (PC-6001), RVB/mono selon modèle.

Horloges & fréquences ✅

Composant Fréquence Rôle / portée
NEC μPD780C-1 4 MHz CPU du PC-8001 — compatible Z80 ; 16 Ko de RAM extensible à 32 Ko
NEC μPD780C-1 3,8 MHz CPU du PC-6001 — même clone Z80 que le PC-8001, cadencé plus bas

Les deux machines utilisent le μPD780C-1, le clone Z80 de NEC, mais pas à la même fréquence : 4 MHz sur le PC-8001, 3,8 MHz sur le PC-6001. Même référence de puce, deux quartz différents — le vérifier avant de conclure qu'une horloge est hors valeur.

Pourquoi c'est utile en réparation

Une horloge absente ou hors valeur au fréquencemètre désigne directement le quartz, son circuit de division ou le composant alimenté — c'est le point de départ le plus rapide sur une machine qui ne démarre pas. Source : Wikipédia (CC-BY-SA).

Réparation (technicien)

  • Recap (alim + carte) → Recap.
  • Clavier : contacts / membrane → nettoyage.
  • Alim : régulation d'époque → révision.
  • Contacts cartouche (PC-6001) : nettoyage.
  • RAM / ROM sur support : substitution en cas d'écran mort.

Procédure — ordinateur mort, dans l'ordre ✅

Ce que cette procédure ajoute

Un ordre pensé pour un micro familial : ce qui tue ces machines, c'est leur alimentation, leur pile, leurs condensateurs, leur RAM sur support et leur clavier — à peu près dans cet ordre, et bien avant le CPU. → Diagnostic PCB

1. L'alimentation — mesurée avant d'être branchée. C'est l'étape qu'il ne faut pas intervertir. Sur une machine de cet âge, une alimentation ne s'arrête pas simplement : un régulateur 5 V qui lâche haut envoie 7, 9, 12 V sur le bus et emporte la RAM et les puces custom avec lui. Mesurer chaque rail hors machine, sous charge factice si possible, et seulement ensuite la brancher.

2. La pile, si la machine en a une. Toute pile d'horloge ou de sauvegarde soudée sur une carte est une fuite à venir. Si la tienne en a une et qu'elle n'a jamais été changée, la sortir avant qu'elle n'emporte les pistes. → Piles de sauvegarde

3. Les condensateurs. Le recap est la norme sur ces machines, pas le dernier recours — et sur l'alimentation d'abord, puisque c'est elle qui protège le reste. → Recap

4. La RAM, sur ses supports. Ces machines ont été conçues pour être réparées : la RAM, et souvent la logique, sont sur supports. Tout ré-enficher d'abord — trente ans d'oxyde, c'est un no-boot classique. Puis échanger les puces : une RAM morte donne en général un motif de caractères parasites reproductible, ou un écran figé sur un caractère fixe.

5. Le clavier. Une console n'en a pas ; celui d'un ordinateur est une pièce d'usure. Un clavier à membrane lâche par lignes ou colonnes entières mortes — c'est la membrane, pas la machine. Un clavier mécanique demande un nettoyage de contacts, pas un remplacement. Voir cette page : le mode de panne est souvent documenté par modèle.

6. Le support — cassette ou disquette. Les deux se ramènent souvent aux mêmes choses : une tête sale, et pour la cassette l'azimut et une courroie devenue goudron. ⚠️ Côté disquette, vérifier que la mécanique a bien une courroie avant d'en chercher une : beaucoup en ont, mais certains lecteurs sont à entraînement direct, et démonter pour trouver une pièce qui n'existe pas ne sert qu'à user le lecteur. Une machine qui démarre mais ne charge rien est une panne de lecteur, pas de logique — inutile de la chercher sur la carte.

7. La sortie vidéo. RF, composite, RGB ou moniteur dédié selon la machine (voir Identification). Tester avec autre chose avant de conclure : un modulateur d'époque et un téléviseur moderne se fâchent bien plus souvent que l'un des deux n'est en panne.

8. Toujours rien. Maintenant la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB

Modernisation & mods — quoi acheter, comment

  • Stockage : cassette → audio 🟢 depuis un PC/smartphone ; solutions SD communautaires sur bus d'extension 🟡 ; disquette → Gotek + FlashFloppy 🟡 sur les configs à FDD externe (PC-8001 mkII + PC-8031).
  • Vidéo : sortie RF (PC-6001) → mod composite 🟡 ; RVB → OSSC/RGB2HDMI 🟢 pour du numérique net.
  • Fiabilisation : recap 🟠 ; contrôle pile/RTC si présente ; nettoyage des contacts.

⚠️ Ne pas héberger de ROMs/jeux — méthode uniquement.
