N64 numérique (UltraHDMI / PixelFX)¶

La meilleure image possible sur Nintendo 64 : on tappe le bus vidéo numérique (avant tout DAC analogique) et on sort du HDMI pixel-perfect. Deux familles : l'UltraHDMI (historique, discontinué) et la gamme PixelFX (N64Digital) actuelle.

Champ	Valeur
Système	Nintendo 64 (toutes révisions NUS-CPU)
Type	HDMI par capture du bus vidéo numérique (FPGA)
Niveau	🟠🔴 soudure fine sur QFP + nappe interposée
Réversible	⚠️ partiellement (fils/QFP)

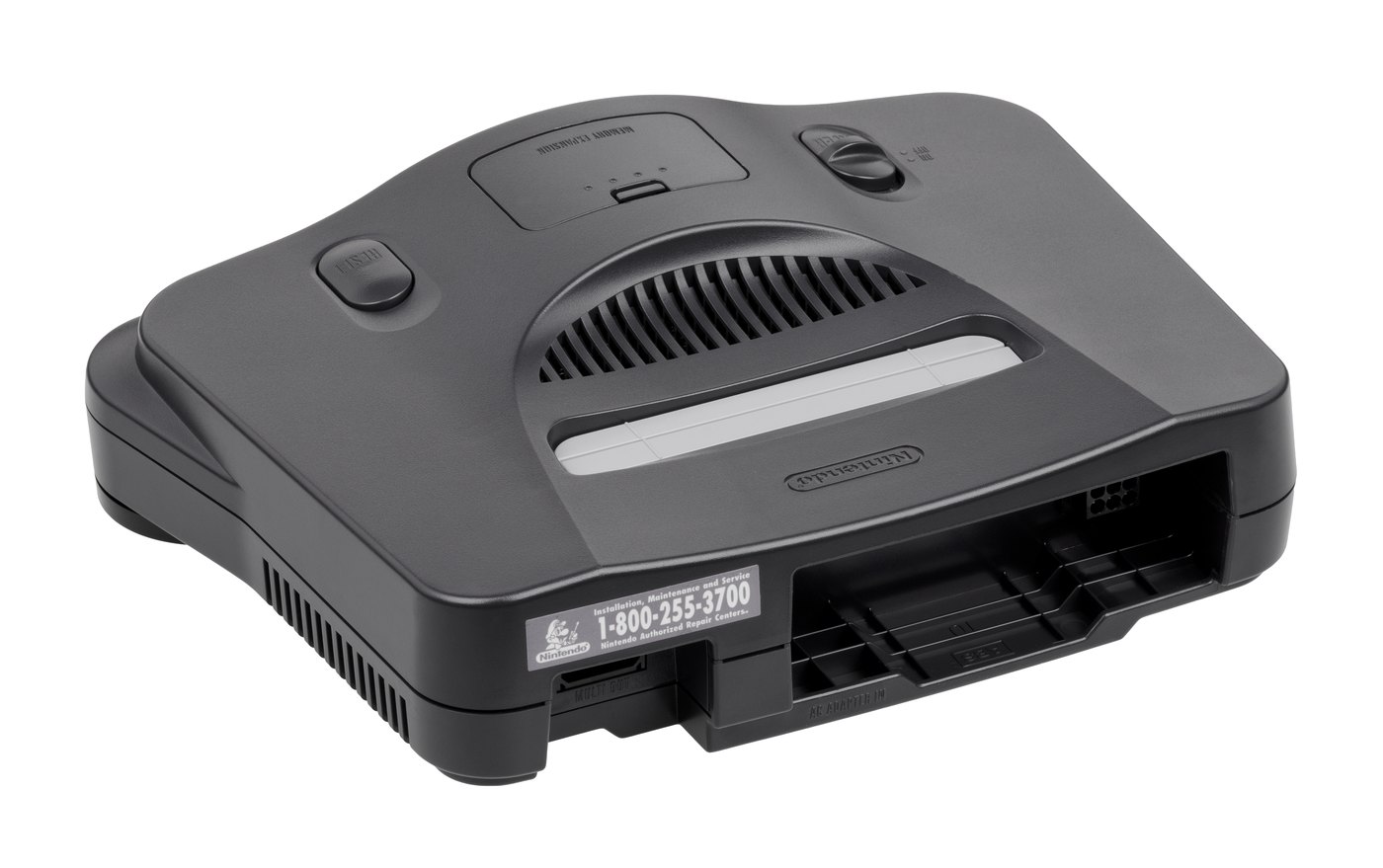

Une Nintendo 64 — la sortie numérique se prend à l'intérieur, sur le bus vidéo. — Une **Nintendo 64** — la sortie numérique se prend à l'intérieur, sur le bus vidéo. Photo : Evan-Amos, **domaine public**, via Wikimedia Commons.

Principe technique¶

La N64 génère l'image en numérique dans le RCP avant de la convertir en analogique. Ces mods interceptent les bits couleur directement sur le bus → un FPGA les met en forme et encode du HDMI :

Aucune conversion analogique dans la chaîne → zéro bruit, pixels exacts.
Deblur activable (retire le flou AA horizontal de la N64).
Options 240p / scanlines / mise à l'échelle selon le kit.
Fonctionne sur toutes les révisions (contrairement au RGB analogique qui bute sur les cartes tardives — voir N64 RGB).

Les deux familles¶

Kit	État	Points clés
UltraHDMI (Marshall/marqueshi)	discontinué (rare, occasion)	le pionnier ; menu OSD riche ; ne se fabrique plus
PixelFX N64Digital (Retro GEM)	actuel	installation par nappe sur le RCP, sortie HDMI, firmware mis à jour, écosystème PixelFX

Installation (résumé)¶

Ouvrir la N64, déposer la carte.
Souder la nappe/interposeur sur les broches du RCP (bus vidéo + horloge) — c'est de la soudure QFP fine, station à air chaud recommandée.
Fixer la carte HDMI et sortir le connecteur en façade arrière.
Alim 3,3/5 V depuis la carte, flasher le firmware si besoin.
Régler deblur / format via l'OSD ou les boutons.

Niveau expert

Le tap se fait sur des pattes très rapprochées d'un QFP. Une pastille levée = casse. À réserver à qui maîtrise le rework (ou à confier à un installateur).

Avant / après¶

Critère	N64 analogique	N64 numérique (HDMI)
Signal	composite/S-Video/RGB	HDMI natif
Netteté	flou AA + réencodage	pixel-perfect + deblur
Compat écrans modernes	via scaler externe	directe (HDMI)
Cartes tardives	RGB limité	prises en charge

Où acheter¶

PixelFX (N64Digital / Retro GEM) — https://pixelfx.co/
UltraHDMI : discontinué — uniquement d'occasion, prudence sur les clones.
Comparatif : RetroRGB — https://www.retrorgb.com/

Alternatives¶

RGB analogique (moins cher, sans HDMI) : N64 RGB.
Page console : Nintendo 64.

Sources & attribution¶

PixelFX — page produit N64Digital — https://pixelfx.co/
RetroRGB — dossiers UltraHDMI / N64 digital — https://www.retrorgb.com/ Image :
n64-console.jpg — Evan-Amos, domaine public, Wikimedia Commons — https://commons.wikimedia.org/wiki/File:Nintendo-64-Console-BL.jpg
