Taito Canary

Candy cab sit-down JAMMA de Taito (1991), avant la série Egret. Compacte (~660 × 805 × 1280 mm, 1710 porte-instructions compris), moniteur 25″ bi-fréquence 15/24 kHz, rotatif — en deux variantes, avec ou sans mécanisme de rotation.

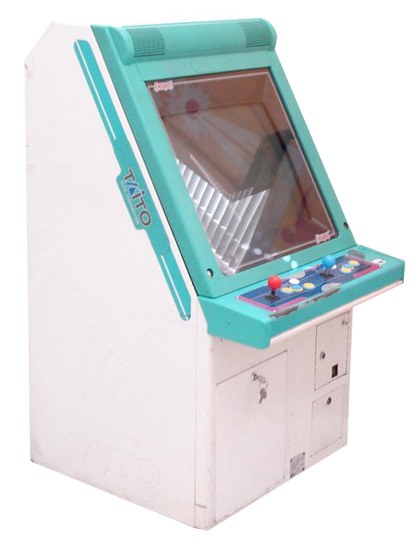

La Canary, vue catalogue.
La Canary, vue catalogue. Source : Hard*Candy — ⚠️ le site ne publie aucune mention de licence.

Identification

Champ Valeur
Fabricant Taito
Année 1991
Type candy cab sit-down, JAMMA
Écran CRT 25″ couleur, 15/24 kHz — châssis Nanao ou Toei selon l'exemplaire ⚠️
Rotation deux variantes : avec ou sans mécanisme de rotation du moniteur
Consommation 110 W / 1,5 A (manuel) · ~120 W / 1,4 A (flyer) — voir ci-dessous
Poids ~95 kg avec mécanisme de rotation · ~93 kg sans
Dimensions 660 × 805 × 1280 mm (L×P×H) — 1710 mm porte-instructions compris

Fiche relevée sur le manuel Taito

Le manuel de service donne en page 仕様 : 横幅 660 mm (largeur), 奥行 805 mm (profondeur), 高さ 1 280 mm pour le meuble et 1 710 mm porte-instructions compris — et non « avec marquee », ce que disait cette page : la Canary porte un porte-instructions, pas un marquee.

Le manuel corrige aussi deux points : la borne existe avec ou sans mécanisme de rotation du moniteur (95 kg contre 93 kg), là où cette page affirmait qu'il n'y en avait pas ; et il donne 110 W, valeur qui manquait.

Deux documents Taito, deux consommations

Le manuel (p. 2) donne 消費電力 110W et 最大電流値 1.5A. Le flyer commercial de 1991, encadré SPEC., donne 消費電力 約120W（最大消費電流 1.4A）.

Deux documents du constructeur, deux chiffres, aucun manifestement fautif. Les deux sont publiés plutôt qu'un choix arbitraire ; pour dimensionner une installation, prendre 120 W.

Le flyer apporte en revanche une donnée que le manuel n'a pas : la plaque d'instructions mesure 430 mm — soit exactement 1 280 + 430 = 1 710, la hauteur porte-instructions compris du manuel. Les deux documents se recoupent au millimètre.

⚠️ Arcade Otaku annonce « 805 x 660 », soit l'ordre inverse. C'est la quatrième borne où leur fiche donne la profondeur en premier sans le dire.

Le manuel décrit par ailleurs huit variantes de coque : deux couleurs, haut-parleur rond ou carré, et présence ou non du mécanisme de rotation.

⚡ Connectique & alimentation

Pannes fréquentes

Symptôme Cause probable Piste
Image instable / délavée châssis Nanao ou Toei / recap Identifier le châssis, puis recap + réglages
Pas d'image alim / faisceau / châssis Diag alim → moniteur
Contrôles morts faisceau JAMMA / micro-switches Diag I/O, nettoyage

Réparation & entretien

Moderniser (vidéo, alim, JVS, upscaler, PC/FPGA) → Moderniser une borne. Moniteur CRT (décharge HT !) → Sécurité CRT · châssis Nanao MS8 si c'est un Nanao — ⚠️ Taito documente aussi des châssis Toei, voir autres châssis · recap → Recap · alim → PSU candy · diagnostic → Diagnostic PCB.

Procédure — borne qui ne démarre pas ✅

Il y a un CRT dans cette borne

Le tube reste chargé borne débranchée, et le capuchon de THT est la première chose que la main rencontre derrière le moniteur. Le décharger, travailler d'une seule main, et pas seul si possible. → Sécurité CRT

Cette borne est documentée en 100 V

Elle ne se branche pas telle quelle sur une prise européenne. Il lui faut un transformateur abaisseur dimensionné pour la borne entière, moniteur compris — pas un adaptateur de voyage. Mettre du 230 V dans une borne prévue pour du 100 V détruit l'alimentation, et le moniteur avec la plupart du temps. → Alimentation d'une borne

Ce que cette procédure ajoute

Un ordre pensé pour un meuble, pas pour une carte : secteur, alimentation basse tension, faisceau, moniteur, et le jeu ensuite. L'écrasante majorité des « bornes en panne » le sont pour une raison qui n'a rien à voir avec la PCB — c'est pour ça qu'elle arrive en dernier ici.

1. Le secteur, et ce qui se trouve entre lui et la borne. L'interrupteur, le fusible ou le disjoncteur, le transformateur d'isolement s'il y en a un. Une borne qui ne donne aucun signe de vie n'est presque jamais un problème d'électronique.

2. L'alimentation basse tension — mesurée en charge. Viser +5 V à l'arrivée sur la carte — bord JAMMA, ou connecteur d'alimentation JVS selon la borne — jeu en fonctionnement, pas à vide sur l'établi. Si le bloc a un réglage (la plupart des blocs candy et JVS en ont un ; un bloc ATX de borne PC n'en a pas), le faire à ce moment-là et pas avant : réglé hors charge, on se retrouve avec une carte qui démarre puis déraille. Sans réglage, la mesure sert quand même — elle dit si le bloc tient. Vérifier aussi le +12 V, et le −5 V si la carte l'utilise : beaucoup s'en passent, et un bloc ATX ne le fournit pas. → Alimentation d'une borne

3. Le faisceau et le connecteur. Ré-enficher, et vérifier les masses — une borne mal reliée donne une image qui roule, des entrées fantômes et du souffle, le tout en même temps, et rien de tout ça ne ressemble à un problème de câblage. → Câblage

4. Le moniteur. Cette page décrit le moniteur ainsi : CRT 25″ couleur, 15/24 kHz — châssis Nanao ou Toei selon l'exemplaire ⚠️. CRT : pas d'image mais le tube est chaud et il y a de la THT — c'est la synchro ou la vidéo, pas le tube. Aucune THT — le châssis. Une image qui rétrécit, qui se promène ou qui vire de couleur, c'est un recap de châssis : sur ces moniteurs, c'est un entretien programmé, pas une réparation.

5. La fréquence de balayage — le désaccord qui ne casse rien. Si la fréquence de la carte n'est pas une de celles que le moniteur accepte, il n'y a pas d'image et rien n'est en panne. Comparer ce que la borne accepte à ce que la carte sort avant d'ouvrir quoi que ce soit. → Moderniser une borne

6. Le panneau de contrôle. Les microswitches, puis le faisceau, dans cet ordre. Une seule direction morte, c'est un switch ; un joueur entier mort, c'est le faisceau ou sa masse. → Panneaux de contrôle

7. Monnayeur et son. En dernier, parce qu'ils ne cachent rien : un monnayeur qui ne compte plus est en général sale ou déréglé, et un silence avec une bonne image désigne l'amplificateur et ses rails d'alimentation.

Manuels (archivés)

  • 📘 Canary — manuel de service (PDF, 40 p.) — contient la fiche 仕様 (page 2) d'où viennent les cotes, la consommation et les poids de cette page, ainsi que la classification des huit variantes de coque (page 3) et le schéma de câblage W1000231A (dernière page).

(Source : Arcade Otaku Wiki, archivé localement pour la préservation.)

Voir aussi

Sources & attribution

  • The Arcade Flyer Archive — Canary Cabinet (Taito, 1991) — https://flyers.arcade-museum.com/videogames/show/6054
  • Manuel de service Taito — Canary Standard (archivé : manuals/taito-canary-manual.pdf) : page 仕様 — 横幅 660 mm, 奥行 805 mm, 高さ 1 280 mm / 1 710 mm porte-instructions compris, 110 W, 1,5 A, 25″, ~95 kg avec mécanisme de rotation et ~93 kg sans ; page 3 — les huit variantes de coque

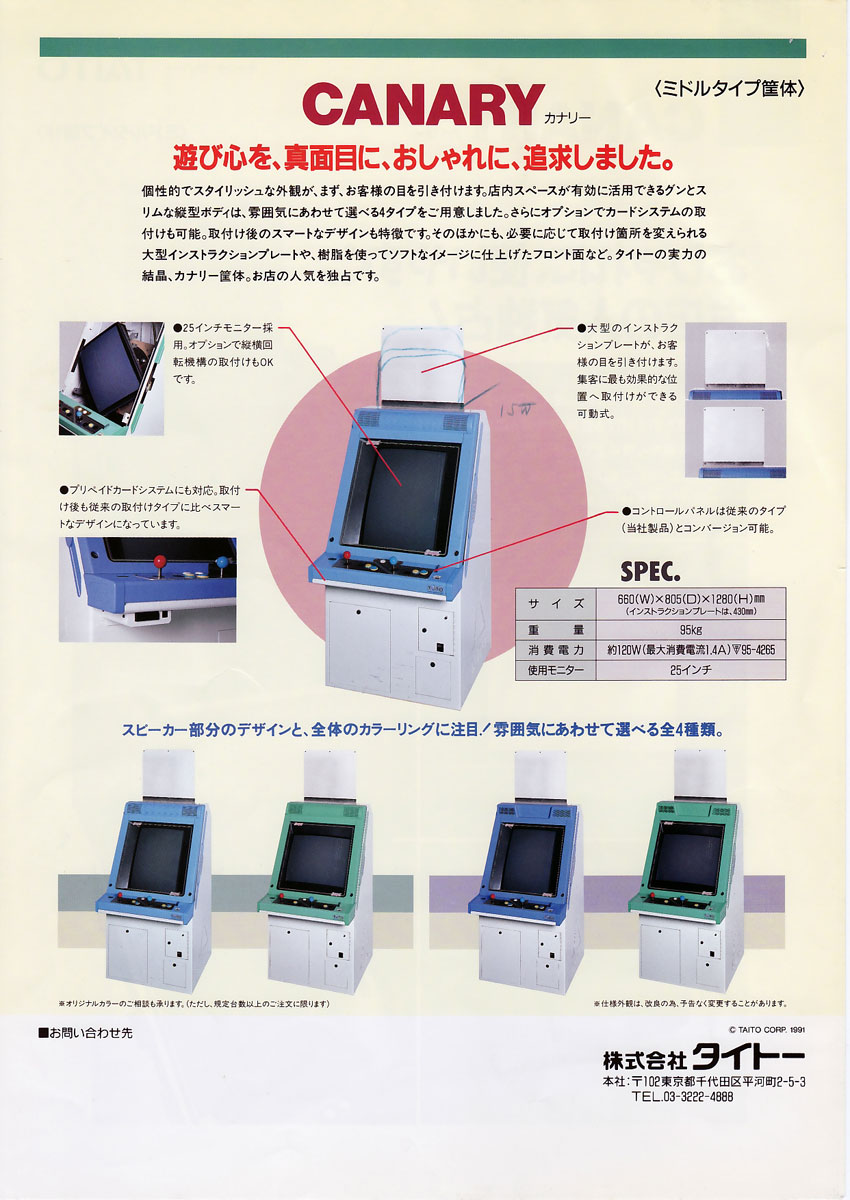

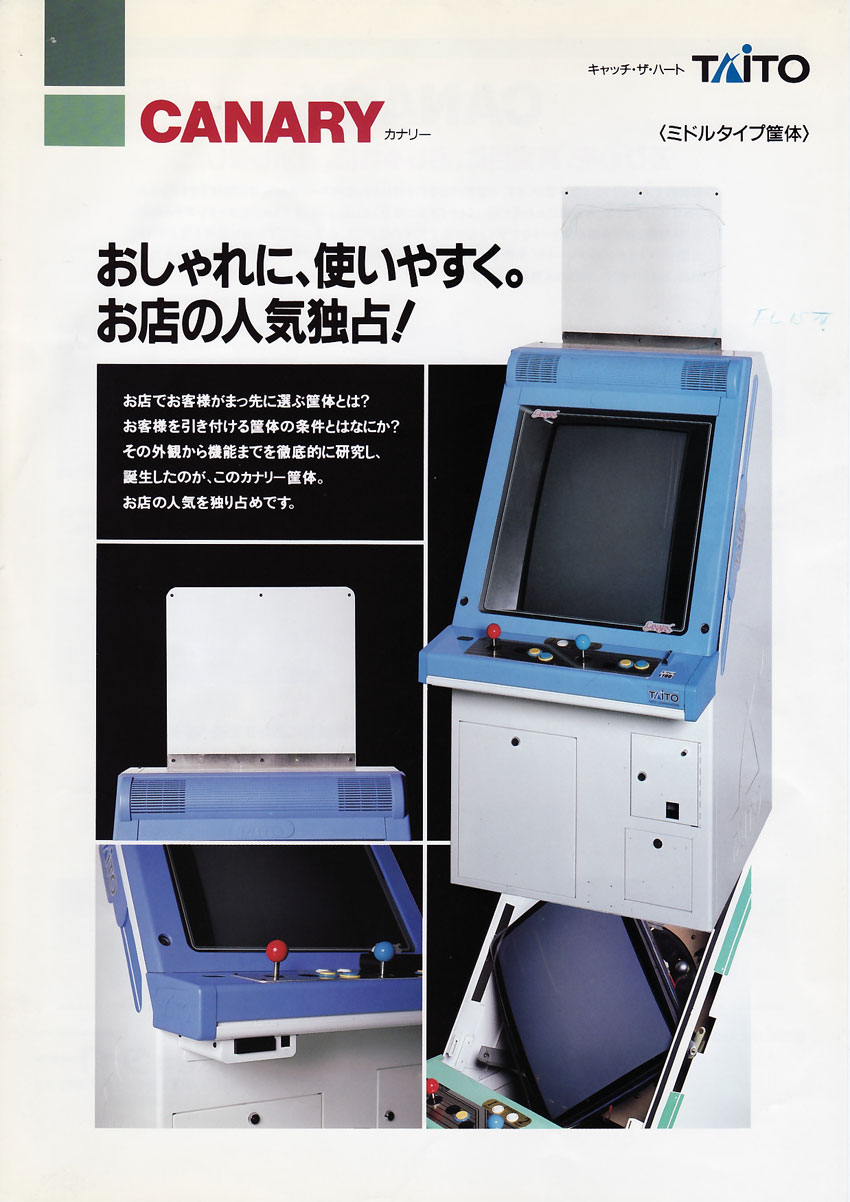

  • Taito — CANARY flyer commercial, © TAITO CORP. 1991, encadré SPEC. — archivé ici (recto · verso) — 660(W) × 805(D) × 1280(H) mm, plaque d'instructions = 430 mm, 95 kg, 約120 W (1,4 A max), moniteur 25″, mécanisme de rotation en option, 4 coloris. Retrouvé via The Arcade Flyer Archive
  • Arcade Otaku Wiki — Taito Canary (moniteur 25″ 15/24 kHz, JAMMA) — ⚠️ trois points corrigés d'après le manuel Taito archivé : cotes en ordre inverse, rotation donnée « sans mécanisme » alors qu'il existe deux variantes, et châssis fixé à « Nanao MS8 » alors que Taito documente Toei et Nanao — https://wiki.arcadeotaku.com/w/Taito_Canary
  • Highway Games — Canary by Taito — https://www.highwaygames.com/arcade-machines/canary-10301/
