Interton VC 4000 (et la famille 1292)

Une console européenne de 1978 vendue sous une douzaine de noms différents — et c'est tout son intérêt en préservation : identifier la machine qu'on a en main demande de regarder au-delà de l'étiquette.

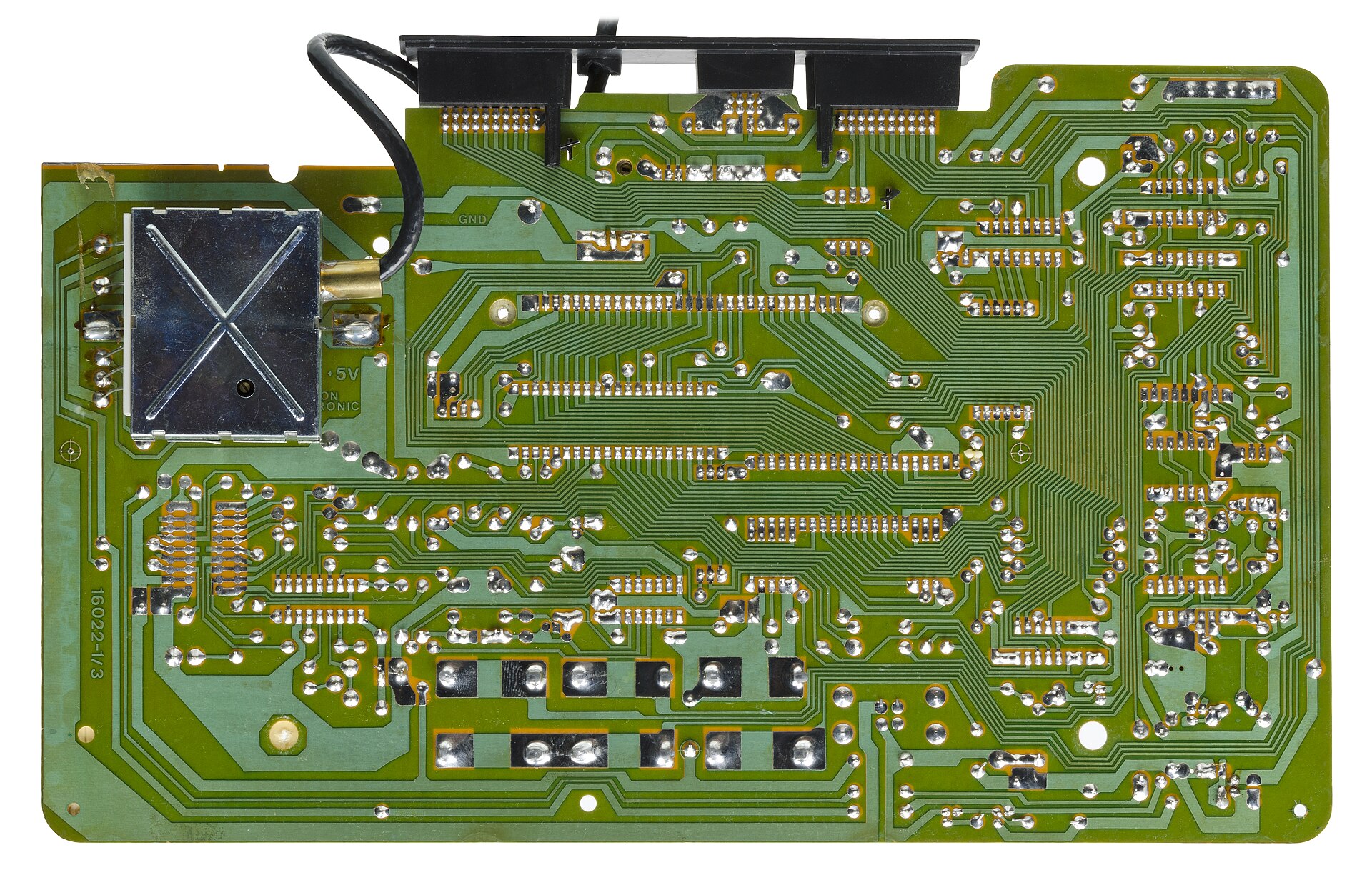

Carte mère de la VC 4000, côté soudure

Carte de l'Interton VC 4000, côté soudure. Photo Evan-Amos (Vanamo Media), domaine public.

Identification

Champ Valeur
Constructeurs Interton (Allemagne) et de nombreux rebadgeurs européens
Années 1976-1979
CPU Signetics S2650 @ ~887 kHz (3 546 875 ÷ 4)
Vidéo / E/S PVI 2636 — fournit aussi les signaux de sélection de boîtier
Média cartouche

L'horloge exacte n'est pas tranchée

MAME retient 3 546 875 ÷ 4 ≈ 886,7 kHz, mais le code conserve en commentaire une valeur alternative de 865 000 Hz avec trois dérivations possibles : 3,55 MHz ÷ 4, 3,58 MHz ÷ 3 ou 4,43 MHz ÷ 3.

Autrement dit, la fréquence réelle dépend probablement du modèle, et aucune des quatre n'est établie comme la bonne pour toutes. Mesurer entre 865 et 887 kHz n'indique donc rien d'anormal.

Une machine, une douzaine de noms

C'est la particularité de cette plateforme.

Nom Année
1292 Advanced Programmable Video System 1976
1392 APVS 1976
Interton VC 4000 1978
Super Play Computer 4000 1979
CX 3000 TC 1979
TVC 4000 1979
MPU 1000 · MPU 2000 1979

Identifier la machine, pas la marque

Ces appareils partagent le même socle électronique, distribué en Europe par des marques différentes selon les pays. Une pièce, une méthode ou une cartouche valable sur l'un a de fortes chances de l'être sur les autres — mais le boîtier ne le dit pas.

→ Devant une console inconnue à S2650 et PVI 2636, on est très probablement dans cette famille.

Le PVI 2636 fait deux métiers

Vidéo et sélection mémoire à la fois

Le 2636 ne se contente pas de l'affichage : MAME relève qu'il fournit aussi les signaux de sélection de boîtier, la cartographie mémoire se faisant en deux étapes.

En réparation, ça veut dire qu'un 2636 fatigué ne produit pas seulement une image fausse — il peut aussi empêcher l'accès à la mémoire, donc empêcher le démarrage.

Pannes fréquentes

Symptôme Cause probable Piste
Ne démarre pas PVI 2636 (sélection mémoire) ou le S2650 Le 2636 fait les deux métiers — voir l'encadré
Pas d'image, la machine tourne PVI 2636 Même puce, autre fonction
Horloge « fausse » peut-être aucune ⚠️ la fréquence varie selon le modèle
Cartouche non lue contacts du connecteur Alcool isopropylique, jamais d'abrasif

Procédure — console morte, dans l'ordre ✅

Ce que cette procédure ajoute

Un ordre pensé pour une console, pas pour une carte arcade : ce qui tue ces machines n'est presque jamais le CPU. C'est, dans l'ordre réel, l'alimentation, les condensateurs, le lecteur ou le slot de cartouche, et la logique seulement ensuite. → Diagnostic PCB

1. L'alimentation. Deux cas selon la machine. Bloc externe : ⚠️ lire le marquage sur la machine, à côté de la prise, et vérifier l'adaptateur en face — tension et polarité. Une machine à centre négatif alimentée en centre positif y laisse son fusible, parfois son régulateur ; ne pas se fier à l'étiquette d'un bloc tiers ni à un embout universel. Alimentation interne (la machine se branche directement au secteur) : le secteur est dans le boîtier. Débrancher, attendre, et vérifier que les gros condensateurs sont déchargés avant de toucher la carte. Dans les deux cas, mesurer en charge : un bloc fatigué tient sa tension jusqu'à ce qu'on lui demande du courant.

2. Le fusible. Beaucoup de ces machines en ont un juste derrière la prise — c'est la pièce faite pour mourir. Le tester en continuité, hors circuit. Un fusible qui resaute est un court-circuit, pas un problème de fusible.

3. Les condensateurs. Sur la plupart des machines de cet âge, c'est le suspect par défaut et non le dernier recours — les électrolytiques CMS qui fuient rongent les pistes dessous avant de donner le moindre autre signe. ⚠️ Toutes n'en sont pas là : certaines en portent très peu et ne se recappent pas par principe. Lire ce que cette page en dit avant de sortir le fer. → Recap

4. Le connecteur de cartouche. Contacts de la cartouche à l'alcool isopropylique, jamais à la gomme abrasive : elle enlève la dorure et le problème revient en pire. Côté machine, inspecter les broches du slot — écartées, tordues ou oxydées — et vérifier la continuité entre le slot et la carte.

5. La sortie vidéo. Isoler la machine de l'affichage : un autre câble, une autre télé, une autre entrée. Une part non négligeable des « consoles mortes » est un câble mort, ou un afficheur qui n'accroche pas ce que la machine sort — voir la section vidéo de cette page pour savoir quoi.

6. Toujours rien. Maintenant, et seulement maintenant, la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB

Réparation (technicien)

  • Identifier la famille avant la marque. Le nom sur le boîtier ne dit pas de quelle machine il s'agit.
  • Le 2636 est la pièce critique : vidéo et décodage mémoire. Une panne de démarrage l'implique autant que le CPU.
  • Le S2650 de Signetics n'a pas de rechange courante — c'est un processeur peu répandu, contemporain des 6502 et Z80 mais bien moins diffusé.
  • Ne pas se fier à une fréquence publiée : quatre valeurs circulent.

→ Méthodes : Diagnostic PCB · Recap

Modernisation & mods

  • Pas de pile, pas de suicide.
  • ⚠️ Ne pas héberger de ROMs — méthode seulement.

Photos / assets

(À prendre : la carte avec le S2650 et le PVI 2636, et surtout plusieurs boîtiers de marques différentes côte à côte — c'est le sujet de cette page.)
