Taito Vewlix¶
La borne LCD moderne de référence (2006) : conçue pour le Taito Type X2 et l'ère Street Fighter IV / BlazBlue, la Vewlix est la candy cab widescreen des jeux de combat des années 2010. Écran LCD 32″ large, look noir laqué.
Identification¶
| Champ | Valeur |
|---|---|
| Fabricant | Taito |
| Année | 2006 → (flyer d'origine daté 2006.09 ; le flyer de la L est daté 2008.08) |
| Type | Candy cab LCD (versus/combat) |
| Écran | LCD 32″ large (les documents constructeur disent seulement « 32インチワイド ») |
| Contrôles | 1 joueur : 1 joystick, panneau percé de 8 trous — 7 de boutons (上段4、下段3) + 1 de start. 6 boutons de jeu montés, le 7ᵉ obturé par une ボタンカバー. Taito désigne l'ensemble 1J7B ⚠️ son « 7B » compte les boutons livrés (start compris), pas les trous — voir ci-dessous |
| I/O | JVS et JAMMA selon les kits montés (Type X, NESiCAxLive, PC) |
⚡ Connectique & alimentation¶
| Aspect | Valeur |
|---|---|
| Connecteur | JVS et JAMMA, par kits optionnels sur la Vewlix L — et le kit JAMMA exige le kit d'alimentation JVS ⚠️ |
| Écran | LCD 32″ large — 31 kHz obligatoire : une PCB 15 kHz ne donnera aucune image |
| Alimentation | AC 100 V (50/60 Hz) — le 120 V US est un usage courant, non documenté par Taito |
| Consommation | 270 W (定格), 2,9 A max — manuel L, folio 7 |
| Dimensions, panneau d'instructions compris | 800 × 800 × 1890 mm (L×P×H) — manuel L, folio 7 |
| Dimensions au transport | 800 × 525 × 1575 mm — manuel L, folio 7 (tableau) et folio 8 (plan) |
| Dimensions, meuble seul | 800 × 800 × 1575 mm (L×P×H) — ⚠️ recomposé, aucun document ne cote ce triplet |
| Hauteur du panneau de contrôle | 710 mm |
| Hauteur d'assise recommandée | 480 mm (推奨シート高, flyer 2006) |
| Poids | ~105 kg (manuel : 約105 kg) |
À lire d'abord : « Vewlix » désigne plusieurs machines, et six documents
Tout ce qui suit décrit la Vewlix L, la borne dont ce wiki archive le manuel. Les autres Vewlix ont leurs propres chiffres :
| Vewlix 2006 (flyer) | Vewlix L (flyer 2008) | Vewlix L (manuel 2008) | |
|---|---|---|---|
| Cotes | 798 × 798 × 1570 (パネル含まず) | 798 × 798 × 1575 ⚠️ | 800 × 800 × 1890 panneau posé |
| Poids | ~120 kg | — | ~105 kg |
| Consommation | 170 W (定格) | — | 270 W (定格) |
| Courant maxi | 2,6 A | — | 2,9 A |
⚠️ Le flyer de la L accompagne son 1 575 d'une parenthèse — (H・インストラクションスペース…) — dont la suite est illisible sur le seul scan connu, y compris agrandie. On ne peut donc pas dire si son 1 575 est mesuré comme celui du manuel. Les 2 mm d'écart avec le manuel (798 contre 800) ne sont pas arbitrés non plus : deux documents Taito, deux valeurs.
Les manuels de la C, de la F et de la Diamond portent tous les mêmes cotes que celui de la L — c'est le poids et la consommation qui les séparent, et le détail est dans ce que les manuels donnent, borne par borne.
Deux cotes documentées, une troisième recomposée
C'est le piège de cette borne. Le manuel de la L ne publie que deux triplets, tous deux dans le tableau 筐体仕様 du folio 7 :
| Cote | Ce que le manuel écrit | État |
|---|---|---|
| 800 × 800 × 1 890 | 外形寸法（インストラクションパネル含む） | borne installée, panneau d'instructions posé |
| 800 × 525 × 1 575 | 外形寸法（搬入時） | telle qu'elle est livrée |
| 800 × 800 × 1 575 | rien ⚠️ | recomposé ci-dessous |
Le plan du folio 8 redessine le 搬入時, et lui seul : il cote 800 × 525 × 1 575. Le folio 7 dessine le 設置時 : 800 × 800, panneau de contrôle à 710.
Le 800 × 800 × 1 575 n'est écrit nulle part : c'est l'empreinte du 設置時 (folio 7) posée sur la hauteur du 搬入時 (folio 8). Ce wiki l'assume, parce que c'est l'état réel de la quasi-totalité des Vewlix en circulation — mais il faut savoir qu'il est déduit.
Ce que le manuel dit du mot 搬入時, et qui autorise la déduction : le panneau d'instructions est un accessoire (folio 9, liste 付属品 : インストラクションパネル — 液晶モニターに貼り付け, à coller sur la dalle), et le panneau de contrôle arrive démonté, boulonné sur deux シッピングブラケット que le §2-2-2 fait retirer à l'installation. Les deux se montent séparément : d'où 1 890 − 1 575 = 315 mm pour le seul panneau d'instructions, et 800 − 525 = 275 mm pour le seul panneau de contrôle. Le comparatif d'encombrement retient 800 × 800 × 1 575.
Non, la Vewlix ne consomme pas moins qu'un candy cab CRT
Le manuel de la L donne, au folio 7 (tableau 筐体仕様), 270 W (定格) et 2,9 A. L'Astro City, candy cab CRT, est à 140 W d'après son propre manuel. L'écran économise, le PC interne (Type X et son bloc ATX) dépense davantage — et c'est la prise murale du local qui compte quand on en aligne plusieurs.
C'est une borne 1 joueur, et son panneau est percé de 8 trous
Les quatre manuels archivés donnent コントロールパネル : 1ジョイスティック… — un seul joystick. La photo du flyer le confirme : joystick et 6 boutons à gauche, moitié droite nue. Le versus se joue en appairant deux bornes (⚠️ déduit : le flyer de la L liste un Type X2 対戦キット, un harnais 1P-2P et un passage pour le 対戦ハーネス, mais aucun document ne l'écrit ainsi).
Le panneau porte 8 perçages, et il faut deux documents pour le voir. Le flyer de la L compte les trous de boutons : ボタン穴は上段4、下段3の計7個 — 4 en haut, 3 en bas, 7 en tout. Le start ne fait pas partie de ces sept : les plans des manuels le dessinent isolé, à droite et en contrebas du bloc de jeu, dans son propre perçage. D'où 7 + 1 = 8**.
Le plan 各部の名称 du manuel de la F (folio 6) montre l'état de livraison sans ambiguïté : dans le bloc de jeu, six boutons dessinés avec leur corps, et un septième cercle laissé plat — le trou sans bouton. Ce septième se ferme avec la ボタンカバー fournie (liste 付属品). Un panneau d'origine nu montre les mêmes huit perçages.
⚠️ Attention au piège des deux « sept ». Les sigles des manuels ne comptent pas des trous — ils comptent les boutons livrés :
| Manuel archivé | Ligne コントロールパネル du 製品仕様一覧 | Sigle |
|---|---|---|
| Vewlix L (folio 7) | 1ジョイスティック・6ボタン | 1J7B |
| Vewlix C | 1ジョイスティック・6ボタン・スタートボタン | 1J7B |
| Vewlix F | 1ジョイスティック・6ボタン | 1J6B ⚠️ |
| Vewlix Diamond | 1ジョイスティック・6ボタン | 1J7B |
Les quatre décrivent six boutons de jeu. Seul le sigle bouge, et c'est le manuel de la C qui donne la clé en toutes lettres : 6 boutons + bouton start → 1J7B. Le 7ᵉ « B » de Taito, c'est le start — pas le septième trou. La F écrit 1J6B** pour exactement la même ligne japonaise : elle ne compte simplement pas le start.
Le 7 du flyer (trous de boutons) et le 7 de Taito (boutons livrés) tombent donc sur le même chiffre en désignant des choses différentes, et le panneau réel n'a ni 7 ni 6 mais 8 trous, 7 boutons livrés, 6 boutons de jeu. C'est de là, et de nulle part ailleurs, que vient la confusion sur les boutons d'une Vewlix — aucun document Taito n'en annonce huit, et pourtant huit perçages il y a.
Le nom de l'option panneau se lit avec la même règle : 2J14B, 2 ジョイスティック・14 ボタン (§4-3) — 7 par joueur. Ce panneau 2 joysticks existe donc en option, et le flyer de 2006 annonce que le panneau accepte ceux des Egret II et Egret 3, ainsi qu'« une partie » de ceux d'autres fabricants.
Le manuel de la L ne l'écrit pas, mais sa liste d'accessoires (folio 10) le prouve pièce par pièce : des caches コントロールプレートカバー（EG3） pour panneau Egret 3, des caches （SG） et une S PANEL HARNESS explicitement 他社コンパネ接続用 — pour brancher un panneau d'une autre marque —, et des boulons EG3・他社コントロールパネル固定用 pour les fixer. La borne est livrée avec la visserie des deux cas.
⚠️ La photo à deux joysticks qu'on voit souvent est celle du flyer de 2006.
JVS et JAMMA : entièrement affaire de modèle
Vewlix 2006 — les deux, sans option. Le flyer titre 「新JAMMA(JVS)規格・JAMMA規格に柔軟に対応」 : « sans ajouter d'option, les cartes JVS comme les cartes JAMMA classiques sont utilisables », avec sa réserve — « ※certaines cartes nécessitent une option supplémentaire ».
Vewlix L — deux kits, et le second exige le premier. Manuel, §4-3 : le 新JAMMA電源キット fait tourner une carte JVS ; le JAMMAキット fait tourner une carte JAMMA, mais « sur une Vewlix L où le kit d'alimentation est déjà monté ».
Autrement dit : sur la L, une borne nue n'accepte ni JVS ni JAMMA.
⚠️ Capacité du bloc du kit (§4-3-2) : 12 V 4 A · 5 V 10 A · 3,3 V 12 A. Ne jamais utiliser une carte qui demande davantage — le manuel parle de 思わぬ事故, d'accident.
⚠️ Et la réserve que Taito imprime deux fois, sous le tableau du folio 7 et au §4-3-2 : « selon la carte de jeu, la VEWLIX L peut ne pas afficher correctement » — et pour y remédier, il faut confier la carte à Taito pour une adaptation sur mesure, « le cas échéant payante ». Ce n'est pas un réglage qu'on fait chez soi.
Ni 15,75 kHz, ni dalle rapide d'origine
§4-3-2 : « 本機は、モニター水平同期周波数15.75kHzに対応しておりません。ゲームボードの 設定で、31kHzに変更して接続してください。 » — soit : « cet appareil ne prend pas en charge la fréquence de synchronisation horizontale 15,75 kHz. Réglez la carte de jeu sur 31 kHz avant de la brancher. »
Une PCB 15 kHz classique ne donnera pas d'image, quel que soit le kit monté. La dalle accepte 1280 × 768 et 1360 × 768 (flyer 2006), plus le 4:3.
Et pour les jeux rapides — shoot'em up en tête — Taito renvoie à l'option ビュウリックス高速描画液晶パネル (dalle à affichage rapide), en note sous le tableau du folio 7 et de nouveau au §4-3. Sur une borne réputée pour sa latence, c'est une information d'achat.
(Sources : manuel de service Taito Vewlix L archivé pour les cotes, la consommation, le courant, le poids et l'écran de la L ; flyer commercial Taito 2006 archivé pour les cotes et la consommation de la Vewlix d'origine, la hauteur d'assise, la compatibilité JAMMA/JVS et celle du panneau de contrôle. Arcade Otaku pour le reste.)
→ Câblage détaillé : borne JVS et JAMMA → voir Câblage JVS, Câblage JAMMA, la carte I/O JVS (Taito JVS PCB Vewlix) et Control panels & boutons (layout Vewlix).
Repères techniques¶
- LCD 32″ large (fini le CRT) → faite pour le 31 kHz des PC arcade (Type X2/X3, NESiCAxLive). Le layout de boutons Vewlix est devenu un standard mondial (repris par de nombreux fightsticks et bartops).
- I/O JVS : reliée à un PC arcade (Type X) via une carte I/O JVS + dongle/NESiCA.
Variantes de Vewlix¶
| Modèle | Positionnement | Différences notables |
|---|---|---|
| Vewlix L | modèle d'entrée | écran 720p, bouton d'alim à l'intérieur, cordon 2 m |
| Vewlix F | modèle premium | convertisseur JAMMA (carte I/O), panneau d'instructions et marquee rétro-éclairés, boutons d'alim avant + arrière, cordon 3 m, dalle Sanwa T32H075 (KA) 1080p |
| Vewlix C (Capcom) | commande Capcom, manuel © 2008 (réf. G2002797A) | basé sur la F, lancé pour Street Fighter IV. ⚠️ Le manuel s'intitule simplement VEWLIX : le « C » est une désignation communautaire |
| Vewlix VS | dos-à-dos 2 écrans | design face-à-face à la manière des VS City Sega |
| Vewlix Diamond | génération actuelle | dalle Diamond Black, finitions revues. Livrée sans carte I/O (à commander selon la PCB) |
Ce que les manuels donnent, borne par borne¶
Quatre manuels sont archivés ici. Leur folio 製品仕様一覧 se lit en colonnes :
| L | C | F | Diamond | |
|---|---|---|---|---|
| Cotes, panneau d'instructions posé | 800 × 800 × 1 890 | 800 × 800 × 1 890 | 800 × 800 × 1 890 | 800 × 800 × 1 890 |
| Cotes 搬入時 (livraison) | 800 × 525 × 1 575 | 800 × 525 × 1 575 | 800 × 525 × 1 575 | 800 × 525 × 1 575 |
| Hauteur du panneau de contrôle | 710 | 710 | 710 | 710 |
| Poids (総質量) | ~105 kg | ~125 kg | ~125 kg | ~105 kg |
| Alimentation | AC 100 V | AC 100 V | AC 100 V | AC 100 V |
| Puissance (定格消費電力) | 270 W | 290 W | 290 W | 230 W ※ |
| Courant maxi (最大消費電流) | 2,9 A | 4,28 A | 3,8 A | 2,7 A ※ |
| Panneau | 1J7B | 1J7B | 1J6B | 1J7B |
⚠️ Les quatre bornes ont exactement la même géométrie — mêmes deux triplets, même 710. Ce qui change tient au poids et à la consommation. Et le 800 × 800 × 1 575 reste introuvable dans les quatre : la cote la plus utile de cette borne n'est écrite dans aucun document.
⚠️ La C et la F pèsent pareil et consomment pareil, mais pas au même ampérage : 4,28 A contre 3,8 A pour 125 kg et 290 W des deux côtés. Les deux manuels sont archivés ici ; ce wiki ne tranche pas.
※ Sur la Diamond, la note ※1 du manuel précise que les 230 W et 2,7 A sont les valeurs NESiCAxLive intégré. Les autres manuels n'assortissent pas leurs chiffres de cette réserve.
(⚠️ La ligne « Vewlix VS » reste la seule sans document archivé : elle vient du forum Arcade Otaku. « FR » et « Sunred », cités ici et là, n'apparaissent dans aucun document archivé — ce qui ne prouve pas qu'ils n'existent pas.)
Pourquoi elle compte
La Vewlix a fixé l'ergonomie moderne du versus (distance écran, angle du panneau, disposition des boutons). C'est la borne des tournois SF4/SFV/BlazBlue.
Pannes fréquentes¶
| Symptôme | Cause probable | Piste |
|---|---|---|
| Pas d'image | dalle LCD / carte scaler / PC | Diag LCD ; vérifier la source Type X |
| Contrôles morts | I/O JVS / faisceau | Diag JVS |
| Jeu ne lance pas | dongle / NESiCA (Type X) | Voir Type X |
| Alim | bloc PC/ATX + alim borne | Vérifier alims |
Procédure — borne qui ne démarre pas ✅¶
Cette borne est documentée en 100 V
Elle ne se branche pas telle quelle sur une prise européenne. Il lui faut un transformateur abaisseur dimensionné pour la borne entière, moniteur compris — pas un adaptateur de voyage. Mettre du 230 V dans une borne prévue pour du 100 V détruit l'alimentation, et le moniteur avec la plupart du temps. → Alimentation d'une borne
Ce que cette procédure ajoute
Un ordre pensé pour un meuble, pas pour une carte : secteur, alimentation basse tension, faisceau, moniteur, et le jeu ensuite. L'écrasante majorité des « bornes en panne » le sont pour une raison qui n'a rien à voir avec la PCB — c'est pour ça qu'elle arrive en dernier ici.
1. Le secteur, et ce qui se trouve entre lui et la borne. L'interrupteur, le fusible ou le disjoncteur, le transformateur d'isolement s'il y en a un. Une borne qui ne donne aucun signe de vie n'est presque jamais un problème d'électronique.
2. L'alimentation basse tension — mesurée en charge. Viser +5 V à l'arrivée sur la carte — bord JAMMA, ou connecteur d'alimentation JVS selon la borne — jeu en fonctionnement, pas à vide sur l'établi. Si le bloc a un réglage (la plupart des blocs candy et JVS en ont un ; un bloc ATX de borne PC n'en a pas), le faire à ce moment-là et pas avant : réglé hors charge, on se retrouve avec une carte qui démarre puis déraille. Sans réglage, la mesure sert quand même — elle dit si le bloc tient. Vérifier aussi le +12 V, et le −5 V si la carte l'utilise : beaucoup s'en passent, et un bloc ATX ne le fournit pas. → Alimentation d'une borne
3. Le faisceau et le connecteur. Ré-enficher, et vérifier les masses — une borne mal reliée donne une image qui roule, des entrées fantômes et du souffle, le tout en même temps, et rien de tout ça ne ressemble à un problème de câblage. Connectique de cette borne : JVS et JAMMA, par kits optionnels sur la Vewlix L — et le kit JAMMA exige le kit d'alimentation JVS ⚠️. → Câblage
4. Le moniteur. Cette page décrit le moniteur ainsi : LCD 32″ large (les documents constructeur disent seulement « 32インチワイド »). LCD : pas de haute tension, mais un rétroéclairage qui faiblit et une dalle qui est un consommable. Un écran noir avec du son, c'est en général le rétroéclairage ou son alimentation, pas la dalle.
5. La fréquence de balayage — le désaccord qui ne casse rien. Si la fréquence de la carte n'est pas une de celles que le moniteur accepte, il n'y a pas d'image et rien n'est en panne. Comparer ce que la borne accepte à ce que la carte sort avant d'ouvrir quoi que ce soit. → Moderniser une borne
6. Le panneau de contrôle. Les microswitches, puis le faisceau, dans cet ordre. Une seule direction morte, c'est un switch ; un joueur entier mort, c'est le faisceau ou sa masse. → Panneaux de contrôle
7. Monnayeur et son. En dernier, parce qu'ils ne cachent rien : un monnayeur qui ne compte plus est en général sale ou déréglé, et un silence avec une bonne image désigne l'amplificateur et ses rails d'alimentation.
Réparation & usage moderne¶
Comme la Vewlix héberge un PC (Type X) : maintenance PC + LCD. Beaucoup de bornes sont reconverties pour héberger un PC standard / mini-PC (émulation, jeux modernes) via une carte I/O JVS-USB. Voir aussi la page supergun pour brancher des PCB JAMMA dessus, et le hub Moderniser une borne (vidéo, JVS, PC/FPGA).
Documents (archivés)¶

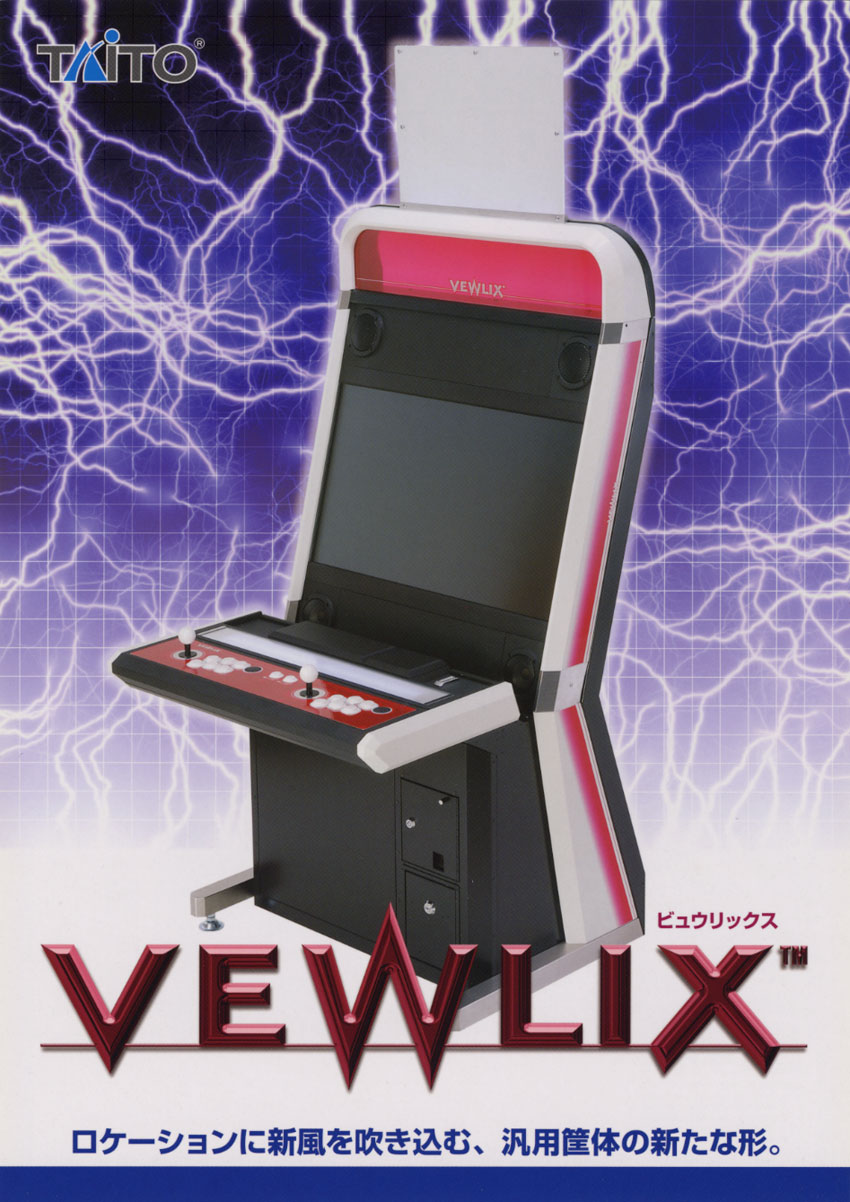

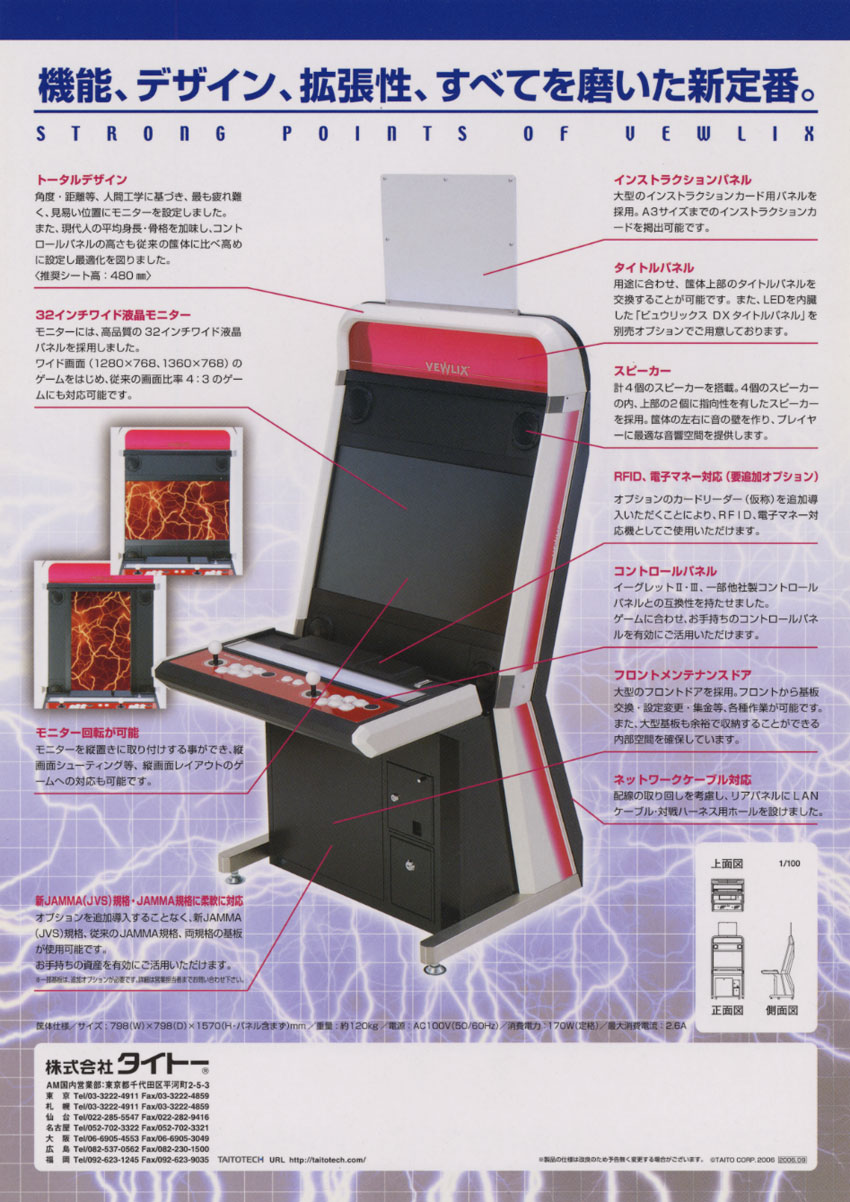

- 📄 Flyer commercial Taito (© TAITO CORP. 2006, tirage 2006.09) — recto · verso, bandeau 筐体仕様 ← cotes de la Vewlix d'origine

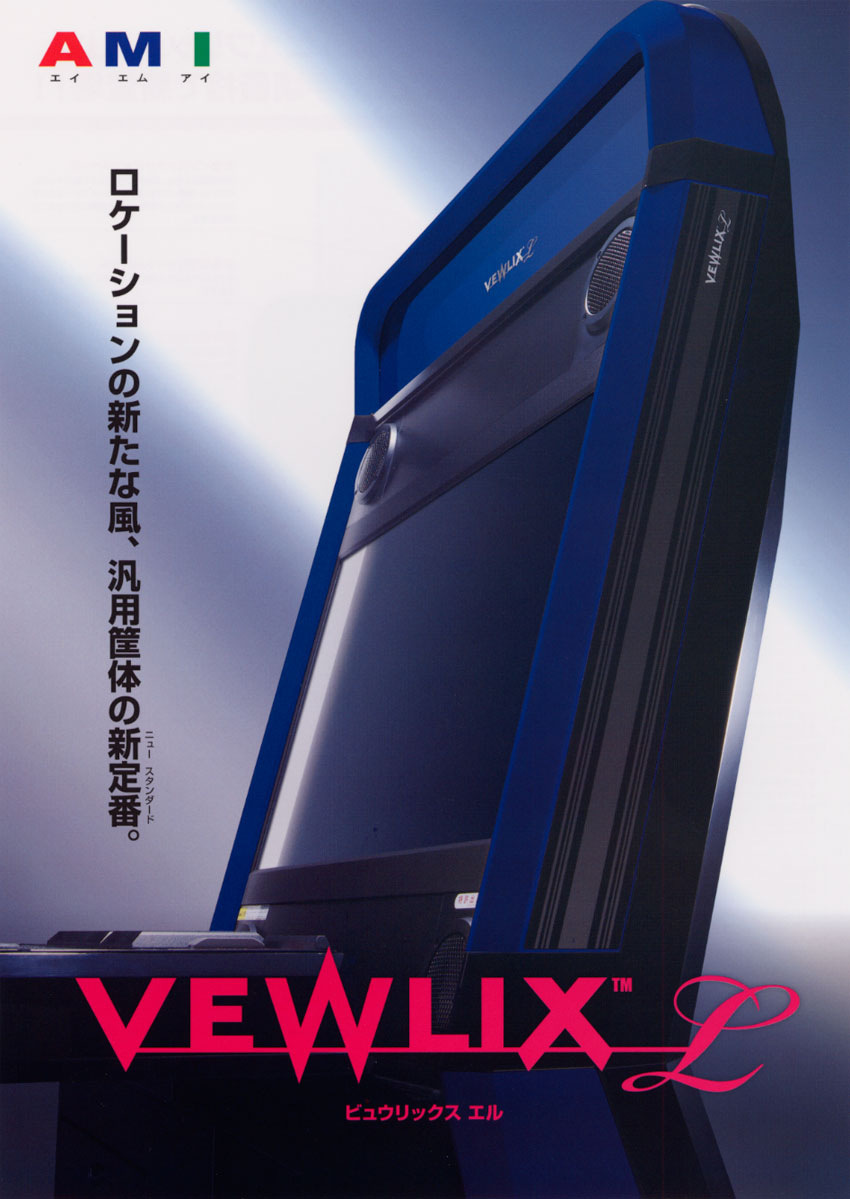

- 📄 Flyer commercial de la Vewlix L (tirage 2008.08, © TAITO CORPORATION 2008) — recto · verso — diffusé par 株式会社AMI, Taito n'y figurant qu'en 製造元. C'est le seul document à donner les 7 trous de boutons du panneau (計7個) et la liste d'options versus. Il publie 798 × 798 × 1 575, avec une parenthèse ⚠️ illisible sur ce scan
- 📘 Manuel Vewlix C (PDF, 122 p., JP) — 製品仕様一覧 et 外形寸法 au folio 7, plan 搬入時 au folio 8
- 📘 Manuel Vewlix L — partie 1 · partie 2 · partie 3 (PDF) — 製品仕様一覧, folio 7
- 📘 Manuel Vewlix F (PDF, 122 p., JP) — 製品仕様一覧 au folio 7 : 125 kg, 290 W, 3,8 A, et le panneau noté 1J6B ⚠️ le seul des quatre à ne pas compter le start
- 📘 Manuel Vewlix Diamond (PDF, 116 p., JP) — ビュウリックス ダイヤ, © TAITO 2010. 製品仕様一覧 au folio 7 : 105 kg, 230 W, 2,7 A ⚠️ valeurs NESiCAxLive intégré, et la mention que la borne est livrée sans carte I/O
(Sources : flyer via The Arcade Flyer Archive ; manuels L et C via Arcade Otaku Wiki, manuels F et Diamond via Hard*Candy. Archivés localement pour la préservation.)
Photos / assets¶
(À ajouter : gros plan d'un panneau nu, où les 8 perçages se comptent.)
Réparation & entretien
Écran LCD / base PC : alim et carte → Recap · diagnostic → Diagnostic PCB.
Sources & attribution¶
- Taito — VEWLIX flyer commercial, © TAITO CORP. 2006 (tirage 2006.09), bandeau 筐体仕様 — archivé ici (recto · verso) — cotes panneau exclu, poids, consommation, courant maxi, hauteur d'assise recommandée, compatibilité JAMMA/JVS et compatibilité du panneau avec les Egret II/3. Retrouvé via The Arcade Flyer Archive
- Taito — VEWLIX L 取扱説明書, réf. G2002813A, © TAITO CORP. 2008, archivé ici — folio 7 : tableau 筐体仕様 (les deux triplets, 270 W, 2,9 A, 105 kg) et plan 設置時 (800 × 800, panneau de contrôle à 710), plus les deux réserves d'affichage ; folio 8 : plan 搬入時 seul, 800 × 525 × 1 575 ; folio 9 : le panneau d'instructions en accessoire à coller ; folio 10 : les caches EG3 (panneaux Egret 3 et tiers) ; §2-2-2 : le panneau de contrôle livré démonté sur シッピングブラケット ; §4-3 : les deux kits JVS/JAMMA et l'option ビュウリックス高速描画液晶パネル ; §4-3-2 : le 15,75 kHz non supporté et la capacité du bloc
- AMI / Taito — flyer commercial VEWLIX L, tirage 2008.08, © TAITO CORPORATION 2008, archivé ici (recto · verso) — les 7 trous de boutons (計7個 ⚠️ start non compris : le panneau en porte 8 en tout), les options versus, et 798 × 798 × 1 575 ⚠️ parenthèse illisible sur ce scan
- Taito / Capcom — VEWLIX 取扱説明書 (Vewlix C), 122 p., archivé ici — mêmes cotes que la L (800 × 800 × 1 890 et 800 × 525 × 1 575, p. 9), plus les specs propres de la C (125 kg, 290 W, 4,28 A, réf. G2002797A). ⚠️ Ce PDF n'a pas de couche texte : tout ce qui en est cité a été lu sur la page rendue. Source : Internet Archive
- Taito — VEWLIX F 取扱説明書, 122 p., archivé ici — folio 7 : 800 × 800 × 1 890 / 800 × 525 × 1 575, panneau de contrôle à 710, 約125 kg, AC 100 V, 290 W, 3,8 A, 32″ large, et la ligne コントロールパネル 1ジョイスティック・6ボタン notée 1J6B — le seul des quatre manuels à ne pas compter le start. ⚠️ Ce PDF n'a aucune couche texte : tout ce qui en est cité a été lu sur les pages rendues. Via Hard*Candy
- Taito — ビュウリックス ダイヤ 取扱説明書 (Vewlix Diamond), 116 p., © TAITO CORPORATION 2010, archivé ici — folio 7 : mêmes deux triplets et même 710 que les trois autres, 約105 kg, AC 100 V, 230 W, 2,7 A ⚠️ la note ※1 précise que ces deux valeurs sont celles NESiCAxLive intégré ; コントロールパネル 1ジョイスティック・6ボタン（1J7B）. Le même folio avertit que certaines cartes ne s'affichent pas correctement sur la Diamond (adaptation éventuellement payante) et que la borne est livrée sans carte I/O. ⚠️ La couche texte de ce PDF est chiffrée par un décalage de police ; elle a été décodée puis recoupée sur la page rendue. Via Hard*Candy
- Arcade Otaku Wiki — Taito Vewlix (LCD 32″, JVS, layout, variantes L/C/Diamond) — ⚠️ la Vewlix accepte aussi le JAMMA d'origine, contrairement à ce que cette page déduisait — https://wiki.arcadeotaku.com/w/Taito_Vewlix
- Arcade Otaku (forum) / shmups system11 — Vewlix Cab Differences : L vs F (720p/1080p, I/O JAMMA, rétro-éclairage, cordon), C (Capcom SF4), VS, Diamond — ⚠️ désormais la seule source de la ligne « VS » ; les F et Diamond sont établies sur leurs manuels — https://forum.arcadeotaku.com/viewtopic.php?t=139
- Page interne : Taito Type X (le PC hébergé)
Image :
-

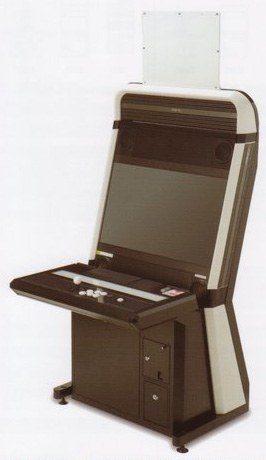

vewlix-l-borne.jpg— vue catalogue, source Hard*Candy (⚠️ aucune mention de licence sur le site) — https://www.hard--candy.com/wiki/candy/VewlixL
