Acorn BBC Micro & Electron¶
La référence éducative britannique (1981) : 6502, robuste, extensible, omniprésente dans les écoles du R-U (Elite est né dessus). L'Electron (1983) en est la version économique. Réparation type 8 bits : recap, RIFA d'alim, clavier.

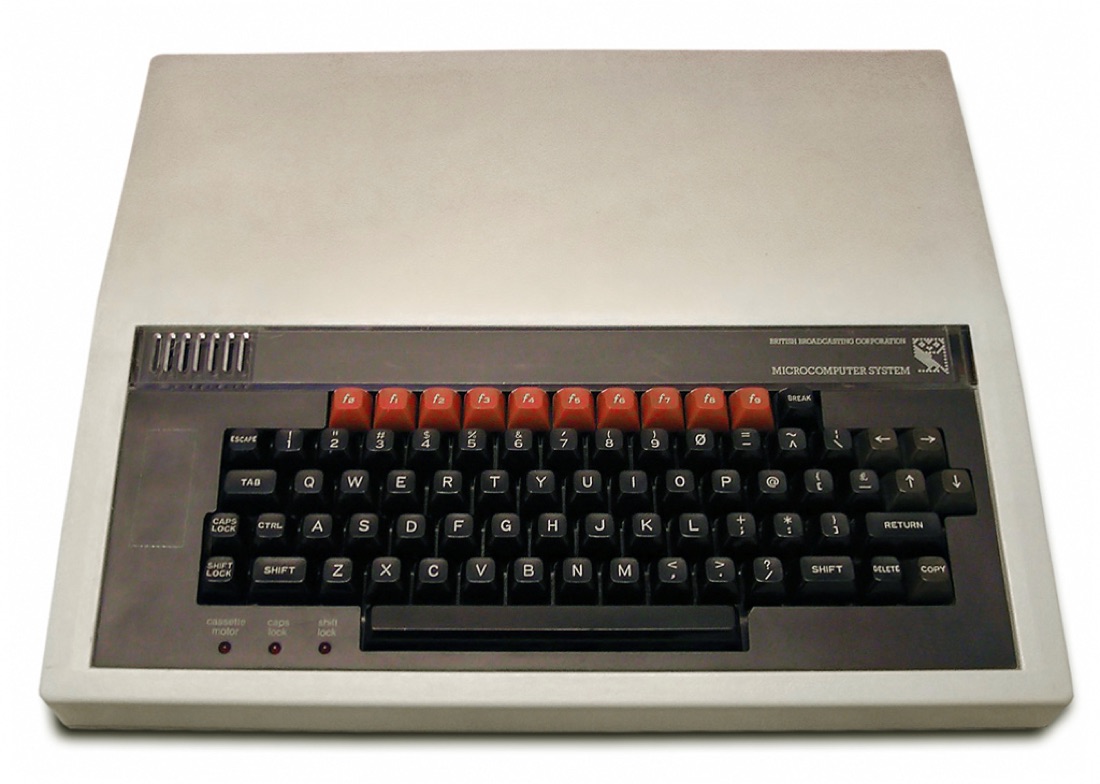

BBC Micro Model B — photo Stuart Brady, domaine public (Wikimedia Commons).
Identification¶
| Modèle | Année | CPU | Note |
|---|---|---|---|
| BBC Model A / B | 1981 | 6502 @ 2 MHz | le standard scolaire (B = 32 Ko) |
| BBC Master | 1986 | 65C102 | évolution, plus de RAM/ROM |
| Acorn Electron | 1983 | 6502 | version économique (ULA, plus lent) |
Son SN76489 ; sortie RVB/composite ; bus d'extension riche (« Tube », 1 MHz bus).
Réparation (technicien)¶
- Recap + RIFA (filtre secteur de l'alim) → Recap ; le RIFA fume/explose en vieillissant.
- Ne boote pas / instable : régulateur / RAM / ROM sur support → substitution.
- Clavier : contacts / touches → nettoyage.
- Lecteur disquette (5,25″ via interface) : mécanique → nettoyage / émulateur.
- Electron : l'ULA est le point sensible (comme le Spectrum) → refroidir/remplacer.
Procédure — ordinateur mort, dans l'ordre ✅¶
Ce que cette procédure ajoute
Un ordre pensé pour un micro familial : ce qui tue ces machines, c'est leur alimentation, leur pile, leurs condensateurs, leur RAM sur support et leur clavier — à peu près dans cet ordre, et bien avant le CPU. → Diagnostic PCB
1. L'alimentation — mesurée avant d'être branchée. C'est l'étape qu'il ne faut pas intervertir. Sur une machine de cet âge, une alimentation ne s'arrête pas simplement : un régulateur 5 V qui lâche haut envoie 7, 9, 12 V sur le bus et emporte la RAM et les puces custom avec lui. Mesurer chaque rail hors machine, sous charge factice si possible, et seulement ensuite la brancher. Cette page documente des condensateurs RIFA sur cette machine : les condensateurs de filtrage secteur qui se fissurent, puis lâchent en fumée à la première mise sous tension. Les remplacer avant d'allumer, pas après.
2. La pile, si la machine en a une. Toute pile d'horloge ou de sauvegarde soudée sur une carte est une fuite à venir. Si la tienne en a une et qu'elle n'a jamais été changée, la sortir avant qu'elle n'emporte les pistes. → Piles de sauvegarde
3. Les condensateurs. Le recap est la norme sur ces machines, pas le dernier recours — et sur l'alimentation d'abord, puisque c'est elle qui protège le reste. → Recap
4. La RAM, sur ses supports. Ces machines ont été conçues pour être réparées : la RAM, et souvent la logique, sont sur supports. Tout ré-enficher d'abord — trente ans d'oxyde, c'est un no-boot classique. Puis échanger les puces : une RAM morte donne en général un motif de caractères parasites reproductible, ou un écran figé sur un caractère fixe.
5. Le clavier. Une console n'en a pas ; celui d'un ordinateur est une pièce d'usure. Un clavier à membrane lâche par lignes ou colonnes entières mortes — c'est la membrane, pas la machine. Un clavier mécanique demande un nettoyage de contacts, pas un remplacement. Voir cette page : le mode de panne est souvent documenté par modèle.
6. Le support — cassette ou disquette. Les deux se ramènent souvent aux mêmes choses : une tête sale, et pour la cassette l'azimut et une courroie devenue goudron. ⚠️ Côté disquette, vérifier que la mécanique a bien une courroie avant d'en chercher une : beaucoup en ont, mais certains lecteurs sont à entraînement direct, et démonter pour trouver une pièce qui n'existe pas ne sert qu'à user le lecteur. Une machine qui démarre mais ne charge rien est une panne de lecteur, pas de logique — inutile de la chercher sur la carte.
7. La sortie vidéo. RF, composite, RGB ou moniteur dédié selon la machine (voir Identification). Tester avec autre chose avant de conclure : un modulateur d'époque et un téléviseur moderne se fâchent bien plus souvent que l'un des deux n'est en panne.
8. Toujours rien. Maintenant la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB
Pannes fréquentes¶
| Symptôme | Cause probable | Piste |
|---|---|---|
| Fumée à l'allumage | RIFA alim | Remplacer le RIFA |
| Ne boote pas / instable | régulateur / RAM / ROM | Recap, substituer |
| Touches mortes | clavier | Nettoyage |
| Image absente (Electron) | ULA | Refroidir / remplacer |
Modernisation & mods — quoi acheter, comment¶
RIFA de l'alim + recap
Le bloc d'alim du BBC contient des condensateurs RIFA qui explosent en fumée avec l'âge → les remplacer systématiquement dès l'acquisition. Recap + régulateur contrôlé.
Stockage moderne
- BBC : Gotek + FlashFloppy ou HxC 🟡 (émulation disquette 5,25″/3,5″) ; solutions SD natives
(MMFS, cartes Datacentre / SmartSPI) 🟡 qui exposent une carte SD comme lecteur → charge de .ssd/.dsd.
- Electron : ElkSD 🟢 (SD via le port cartouche), Plus 1 + interfaces modernes.
Vidéo (le cas emblématique) - La sortie RVB TTL du BBC est la cible d'origine de RGB2HDMI 🟡 (projet Raspberry Pi de hoglet, né sur BBC) → HDMI net, zéro latence ; sinon péritel RVB 🟢 + OSSC/RetroTINK.
Extensions - PiTubeDirect 🟢 : un Raspberry Pi sur le port Tube émule un second processeur (6502 rapide, Z80, ARM…) → énorme gain de vitesse. - Cartes ROM/RAM (sockets sideways ROM) 🟢, interfaces réseau Econet.
⚠️ Ne pas héberger de ROMs/jeux — méthode uniquement.
Documentation technique archivée ✅¶
Documentation constructeur archivée localement : schémas, synoptiques, tensions attendues, nomenclature. C'est la référence quand un symptôme ne colle à aucune panne connue.
- BBC Micro B — PDF
- BBC Micro B+ — PDF
- BBC Master — PDF
- BBC Master ARM — PDF (numérisation « chris whytehead », 2005)
- BBC Master Compact — PDF
- Acorn Electron — PDF
- BBC Master 512 — PDF
Statut
Documents constructeur conservés à titre de préservation (machines hors production depuis des décennies), sans licence explicite — même position que pour les manuels de bornes déjà archivés ici.
Voir aussi¶
- Archimedes (le successeur ARM) · ZX Spectrum · Recap.
