Atari Jaguar¶
Dernière console d'Atari (1993), vendue « 64 bits ». Architecture multi-processeur complexe (68000 + customs Tom & Jerry), à cartouches (+ add-on Jaguar CD). Échec commercial, mais culte. RGB natif.
Identification¶
| Champ | Valeur |
|---|---|
| Fabricant | Atari |
| Sortie | 1993 |
| Génération | 5e |
| Sortie vidéo native | RGB (+ composite/S-Video) |
| Média | Cartouche (+ Jaguar CD) |
Architecture¶
| Bloc | Puce | Fréquence | Rôle |
|---|---|---|---|
| « Manager » | Motorola 68000 | ~13,3 MHz | prévu comme simple chef d'orchestre… souvent utilisé comme CPU principal (erreur de perf) |
| Tom | ASIC custom (26,6 MHz) | Object Processor + Blitter + GPU RISC — le vrai moteur graphique | |
| Jerry | ASIC custom (26,6 MHz) | DSP audio (synthèse) + I/O + timers | |
| Mémoire | 2 Mo DRAM (bus 64 bits) | ||
| Média | Cartouche (+ Jaguar CD en add-on) |
Marketing « 64 bits » = bus mémoire 64 bits. Réputée très difficile à programmer : la puissance est dans Tom/Jerry, mais beaucoup de studios se sont appuyés sur le 68000 (lent), d'où des jeux décevants.
Jaguar CD, Memory Track & manette¶
- Jaguar CD (1995) : add-on à double-vitesse posé sur la cartouche, notoirement peu fiable (le fameux écran rouge « red screen of death » au boot). Peu de jeux ; pièce recherchée des collectionneurs.
- Memory Track : cartouche de sauvegarde (mémoire non volatile) pour les jeux CD, qui n'ont pas d'autre support de save.
- Manette : 3 boutons d'action + pavé numérique 12 touches recouvert d'overlays cartonnés par jeu (héritage des designs Atari). Le ProController ajoute 6 boutons.
Sur-cartouche / lancement¶
Le port cartouche accepte un flashcart (ex. type « Jaguar SD ») pour charger la ludothèque et les homebrews — la scène Jaguar est restée active.
Pannes fréquentes¶
| Symptôme | Cause probable | Piste |
|---|---|---|
| Cartouche non lue | Contacts | Nettoyage |
| Jaguar CD ne lit pas | Laser / add-on | Réparer / ODE |
| Pas d'image | Alim, contacts, customs | Diagnostic |
| Régulateur, 2 condos et 1 résistance grillés | Mauvais bloc secteur — aucune protection d'origine | Réparer, puis poser la diode 1N5400 |
| Ne s'allume plus après pose de la diode | Diode montée à l'envers | Inverser le sens (voir l'encadré) |
| Faux-contacts / plantages en jeu | Broches du port cartouche (fragiles sur Jaguar) | Nettoyage, inspection des broches |
(Recap secondaire selon l'âge.)
Révisions — série K ou série M ✅¶
Il n'existe qu'un seul modèle de Jaguar, mais deux révisions, qui se lisent directement dans le numéro de série.
| Révision | Repère | Ce qui la caractérise |
|---|---|---|
| Série K (1993 → 1993/94 ou 1995) | Numéro de série commençant par K | Les exemplaires précoces ont des défauts de puces et de fabrication, mais possèdent un convertisseur analogique-numérique (ADC) dans les ports manettes — ce qui permet d'utiliser des manettes analogiques. ⚠️ Certaines K ont été produites plus tard, sans les défauts mais sans le support analogique non plus. |
| Série M (1993/94 → 1996) | Numéro de série commençant par M | Se définit surtout par ce qu'elle n'a pas : ni les défauts de puces de la K, ni les ports ADC. |
Une affirmation courante, explicitement non vérifiée
On lit souvent que les consoles série K fonctionneraient mieux avec le Jaguar CD (add-on réputé capricieux). La source le signale comme non étayé et demandant vérification — nous le rapportons tel quel plutôt que de le présenter comme un fait.
Points matériels à connaître
Forme dite « abattant de toilettes », chargement de cartouche par le dessus avec des broches de port cartouche qui cassent facilement, sortie RGB native à l'arrière, et un port « DSP » — c'est lui qu'utilise l'adaptateur réseau JagLink, et il suit apparemment les conventions RS-232 habituelles.
Protection contre l'inversion de polarité — le mod préventif ✅¶
Ni la Jaguar ni le Jaguar CD n'ont de protection contre l'inversion de polarité
Brancher le mauvais bloc secteur grille le régulateur d'alimentation, deux condensateurs et une résistance. Si vous ouvrez une Jaguar pour une révision, c'est le mod à faire au passage : il est rapide et purement préventif. (Source : ConsoleMods, CC-BY-SA.)
Composant : une diode de redressement 1N5400 (protection jusqu'à 3 A). Une diode de tension supérieure convient également.
- Dessouder le fil qui relie une perle de ferrite à la broche positive sur le côté du bornier d'alimentation. ⚠️ La couleur du fil varie selon les révisions — il peut être noir, rouge ou blanc. Se fier à l'emplacement, jamais à la couleur (voir la photo de la page source).
- Souder la diode sur la piste désormais libre, à l'endroit où le fil de la ferrite était connecté. La barre (ou le trait) qui marque la cathode (négatif) doit être orientée vers le haut ; l'anode (positif) est soudée au PCB.
- Souder le fil de la ferrite sur le côté cathode de la diode — celui qui porte la barre.
- Nettoyer le flux à l'alcool isopropylique.
- Repérer C74 et C75, à côté de la prise d'alimentation.
- À la lame de rasoir, couper soigneusement la piste entre C74 et le pad voisin. Pas besoin d'une large entaille : deux traits fins et nets, perpendiculaires à la piste, suffisent à la sectionner.
- Vérifier au multimètre qu'il n'y a plus de continuité entre C74 et ce pad.
- Souder la diode : côté cathode (barre) sur le pad, côté anode sur C75.
- Nettoyer le flux à l'alcool isopropylique.
Le test qui confirme le sens
Si la diode est montée à l'envers, la console ne s'allume tout simplement pas. C'est le symptôme à connaître : pas de panne mystérieuse, juste un sens à inverser.
Dézonage / 50-60 Hz ✅¶
Les cartes mères Jaguar NTSC et PAL sont presque identiques : elles ne diffèrent que par le quartz d'horloge et deux pontets réglés différemment.
| Élément | État | Effet |
|---|---|---|
| R140 | Résistance 0 Ω posée | Le système tourne à 50 Hz au lieu de 60 Hz |
| R19 | Résistance 0 Ω absente | L'encodeur vidéo sort du PAL en RF, composite et S-Video |
| Quartz Y1 | 14,3 MHz (NTSC) → 17,7 MHz (PAL) | Le 17,7 MHz fournit la sous-porteuse couleur 4,43 MHz du PAL |
Passer en 60 Hz — retirer le pontet R140 : il se trouve sous la carte mère, près du port manette 2, éventuellement marqué « R140 ». Chauffer chaque côté, ajouter de la soudure fraîche et retirer la résistance. Astuce : la laisser accrochée par un seul pad permet de revenir en arrière à tout moment. Variante commutable : poser un inverseur SPST et souder un fil entre chaque patte et les pads, pour basculer 50/60 Hz.
Passer l'encodeur vidéo en couleur NTSC — peupler R19 : le pad se trouve sur le dessus de la carte, près du port cartouche, éventuellement marqué « R19 ». Y souder une résistance 0 Ω.
Le quartz commande le résultat final
Si le quartz Y1 n'est pas remplacé, poser R19 donne du NTSC4.43 (couleur NTSC avec une sous-porteuse à 4,43 MHz) et non du PAL60. À savoir avant de juger le résultat sur un écran.
Ce que la source ne dit pas (et que nous n'inventons pas)
La page ConsoleMods laisse deux trous explicites : le format CMS exact de la résistance 0 Ω de R19 y est un emplacement non rempli, et la section remplacement du quartz Y1 est un « TODO » sans contenu (le quartz moderne compatible n'y est pas identifié). Nous ne comblons ni l'un ni l'autre : mesurer l'empreinte sur sa propre carte pour R19, et sourcer le quartz auprès de la communauté.
Mods populaires — quoi acheter, comment¶
- RGB natif : la Jaguar sort déjà du RGB sur son connecteur AV DB15 → il suffit d'un câble RGB/SCART (ou vers un OSSC/RetroTINK) — aucun mod interne requis 🟢. Excellente image d'origine.
- Flashcart : Jaguar GameDrive (RetroHQ) — jeux/homebrew sur SD, plug-and-play 🟢. Pour le Jaguar CD (rare, lentille fragile), un ODE communautaire préserve la partie CD.
- Fiabilité : recap préventif + nettoyage des contacts cartouche (faux-contacts = plantages) et du connecteur d'extension. La Jaguar CD demande souvent un nettoyage/réglage laser.
Photos / assets¶
(À ajouter : console, carte, Jaguar CD.)
Réparation avancée
Recap + contacts cartouche/CD ; le lecteur Jaguar CD (rare) = laser/optique. Méthodes : Recap · Diagnostic PCB · Pistes & vias.
Sources & attribution¶
- Wikipédia — Atari Jaguar — CC-BY-SA — https://fr.wikipedia.org/wiki/Atari_Jaguar
- ConsoleMods Wiki — Jaguar Model Differences — CC-BY-SA — séries K et M, ADC des ports manettes, port DSP/JagLink — en collaboration avec io55.net — https://consolemods.org/wiki/Jaguar:Jaguar_Model_Differences
- ConsoleMods Wiki — Reverse Polarity Protection Diode — CC-BY-SA — absence de protection, diode 1N5400, procédures console et Jaguar CD (C74/C75) — https://consolemods.org/wiki/Jaguar:Reverse_Polarity_Protection_Diode
- ConsoleMods Wiki — 50/60hz Switch — CC-BY-SA — pontets R140 et R19, quartz Y1 14,3 vs 17,7 MHz, piège du NTSC4.43 — https://consolemods.org/wiki/Jaguar:50/60hz_Switch
Image :
-

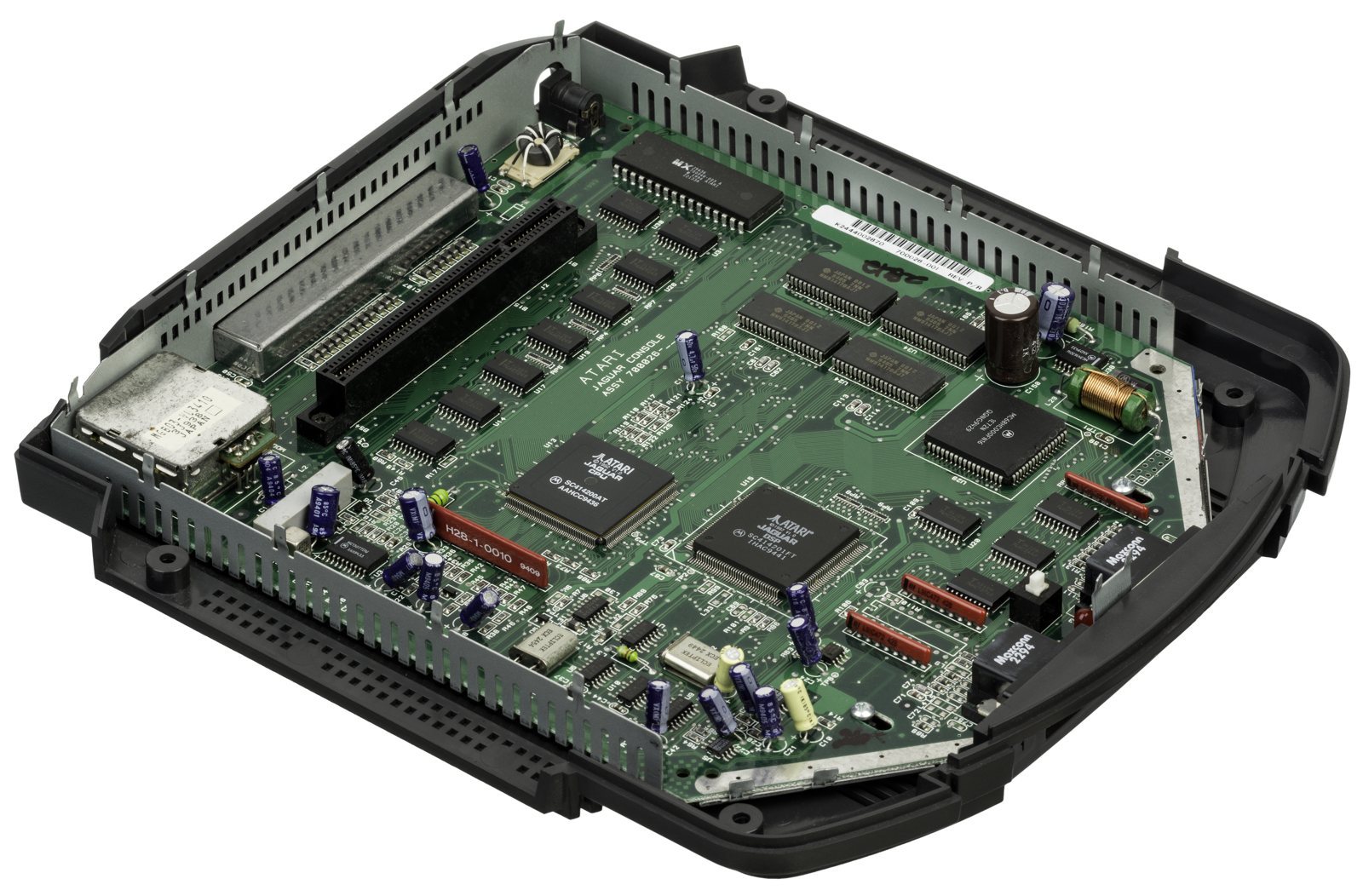

jaguar-board.jpg— Evan-Amos, domaine public — https://commons.wikimedia.org/wiki/File:Atari-Jaguar-Motherboard-R.jpg
