Micronique Hector¶
Micro français des années 1980 — mais son histoire commence aux États-Unis et se termine en France après trois faillites. La gamme couvre neuf machines, de l'Interact de 1979 aux Hector MX de 1985.
Identification¶
| Champ | Valeur |
|---|---|
| Fabricant | Micronique (France) |
| Origine | Interact Family Computer (Interact Electronics, Ann Arbor, Michigan) |
| Années | 1979-1985 |
| CPU | I8080 (Interact) · Z80 (Hector) |
| Média | cassette · disquette (Disc2, mini Disc) |
⚠️ Les horloges changent d'un modèle à l'autre¶
C'est le point de mesure de cette gamme : trois fréquences CPU différentes.
| Modèle | Année | CPU | Horloge |
|---|---|---|---|
| Interact Family Computer | 1979 | I8080 | 2 MHz |
| Victor | 1980 | Z80 | 5 MHz |
| Hector 1 | 1983 | Z80 | 1,75 MHz |
| Hector 2HR / 2HR+ | 1983 | Z80 | 5 MHz |
| Hector HRX + Disc2 | 1984 | Z80 | 5 MHz |
| Hector HRX + mini Disc | 1985 | Z80 | 5 MHz |
| Hector MX 40c + Disc2 | 1985 | Z80 | 5 MHz |
| Hector MX 80c + Disc2 | 1985 | Z80 | 5 MHz |
Extensions disque — deux contrôleurs bien distincts. ⚠️ Aucune machine du pilote ne combine les deux :
| Extension | Logique |
|---|---|
| Disc2 | Z80 à 4 MHz + contrôleur μPD765A à 8 MHz |
| mini Disc | FD1793 à 1 MHz, sans second processeur |
Un Hector 1 ne tourne pas à la vitesse d'un HRX
1,75 MHz sur un Hector 1 contre 5 MHz sur un HRX : mesurer sans savoir quel modèle on a ne veut rien dire. Et l'Interact d'origine n'est même pas un Z80, mais un 8080.
Une histoire à trois faillites¶
Pourquoi la même machine porte tant de noms
Le pilote MAME retrace l'enchaînement : l'Interact Family Computer est conçu par Interact Electronics à Ann Arbor (Michigan). La société s'effondre juste après le lancement. Le liquidateur, Protecto, en écoule une partie ; MicroVideo le reste, puis continue le développement — avant de disparaître à son tour deux ans plus tard. Le clone français de Lambda Systems finit lui aussi par s'effondrer : c'est Micronique qui rachète alors les stocks et les droits des trois sociétés.
Entre-temps, la société française Lambda Systems en vend un clone sous le nom Victor Lambda — avant de s'effondrer à son tour. Micronique rachète alors les stocks et les droits des trois sociétés, et c'est de cette lignée que naissent les Hector.
Ce que l'émulation ne fait pas — à savoir avant de comparer
Le pilote énonce ses propres limites, machine par machine :
- le clavier ne fonctionne pas sur HRX + Disc2, MX 40c et HRX + mini Disc — elles chargent bien la cassette, mais les touches ne répondent pas ;
- le MX 80c est déclaré non compatible ;
- Hector 2HR, 2HR+ et Victor savent charger et exécuter les cassettes de l'Interact et du Hector 1.
Ces limites sont celles de l'émulateur, pas des machines. Mais elles interdisent de s'en servir comme référence sur ces modèles-là.
Pannes fréquentes¶
| Symptôme | Cause probable | Piste |
|---|---|---|
| Ne démarre pas | CPU ou son quartz | ⚠️ 8080 ou Z80 selon le modèle, trois horloges |
| Disquette illisible (Disc2) | Z80 4 MHz ou μPD765A | L'extension a sa propre logique |
| Disquette illisible (mini Disc) | FD1793 | Contrôleur différent, pas de second Z80 |
| Son absent ou faux | étage son | ⚠️ toutes les machines portent « son imparfait » dans MAME (les neuf) |
Réparation (technicien)¶
- Identifier le modèle avant toute mesure. C'est la gamme du wiki où l'écart est le plus grand : 2 MHz, 1,75 MHz ou 5 MHz selon la machine.
- L'extension disque est une machine dans la machine : son propre Z80 à 4 MHz. Une panne disquette n'est pas forcément une panne de l'ordinateur.
- Le son est signalé imparfait dans l'émulation sur les neuf machines : ne pas s'en servir comme référence pour juger un étage son réel.
→ Méthodes : Diagnostic PCB · Recap
Procédure — ordinateur mort, dans l'ordre ✅¶
Ce que cette procédure ajoute
Un ordre pensé pour un micro familial : ce qui tue ces machines, c'est leur alimentation, leur pile, leurs condensateurs, leur RAM sur support et leur clavier — à peu près dans cet ordre, et bien avant le CPU. → Diagnostic PCB
1. L'alimentation — mesurée avant d'être branchée. C'est l'étape qu'il ne faut pas intervertir. Sur une machine de cet âge, une alimentation ne s'arrête pas simplement : un régulateur 5 V qui lâche haut envoie 7, 9, 12 V sur le bus et emporte la RAM et les puces custom avec lui. Mesurer chaque rail hors machine, sous charge factice si possible, et seulement ensuite la brancher.
2. La pile, si la machine en a une. Toute pile d'horloge ou de sauvegarde soudée sur une carte est une fuite à venir. Si la tienne en a une et qu'elle n'a jamais été changée, la sortir avant qu'elle n'emporte les pistes. → Piles de sauvegarde
3. Les condensateurs. Le recap est la norme sur ces machines, pas le dernier recours — et sur l'alimentation d'abord, puisque c'est elle qui protège le reste. → Recap
4. La RAM, sur ses supports. Ces machines ont été conçues pour être réparées : la RAM, et souvent la logique, sont sur supports. Tout ré-enficher d'abord — trente ans d'oxyde, c'est un no-boot classique. Puis échanger les puces : une RAM morte donne en général un motif de caractères parasites reproductible, ou un écran figé sur un caractère fixe.
5. Le clavier. Une console n'en a pas ; celui d'un ordinateur est une pièce d'usure. Un clavier à membrane lâche par lignes ou colonnes entières mortes — c'est la membrane, pas la machine. Un clavier mécanique demande un nettoyage de contacts, pas un remplacement. Voir cette page : le mode de panne est souvent documenté par modèle.
6. Le support — cassette ou disquette. Les deux se ramènent souvent aux mêmes choses : une tête sale, et pour la cassette l'azimut et une courroie devenue goudron. ⚠️ Côté disquette, vérifier que la mécanique a bien une courroie avant d'en chercher une : beaucoup en ont, mais certains lecteurs sont à entraînement direct, et démonter pour trouver une pièce qui n'existe pas ne sert qu'à user le lecteur. Une machine qui démarre mais ne charge rien est une panne de lecteur, pas de logique — inutile de la chercher sur la carte.
7. La sortie vidéo. RF, composite, RGB ou moniteur dédié selon la machine (voir Identification). Tester avec autre chose avant de conclure : un modulateur d'époque et un téléviseur moderne se fâchent bien plus souvent que l'un des deux n'est en panne.
8. Toujours rien. Maintenant la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB
Schémas archivés ✅¶

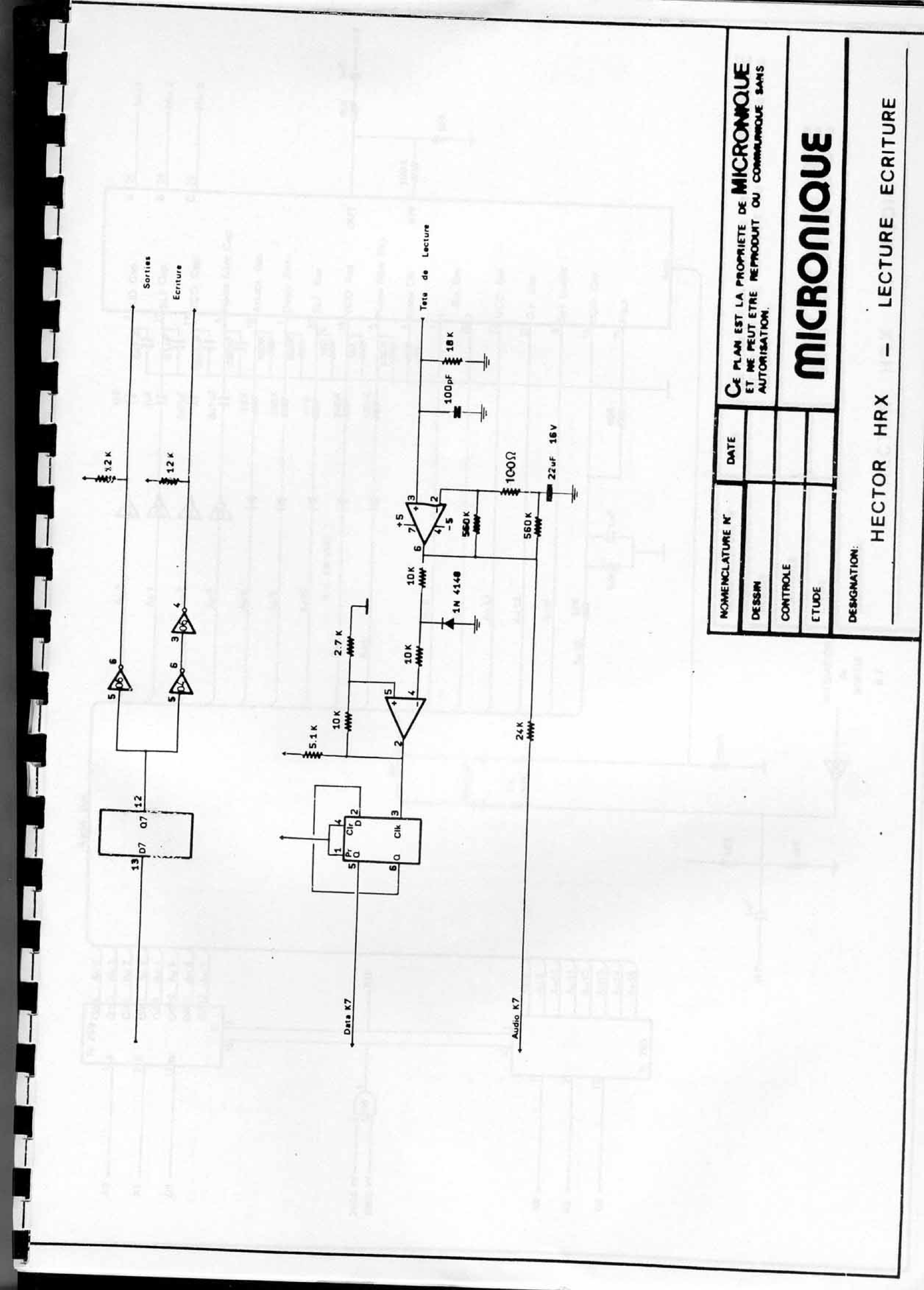

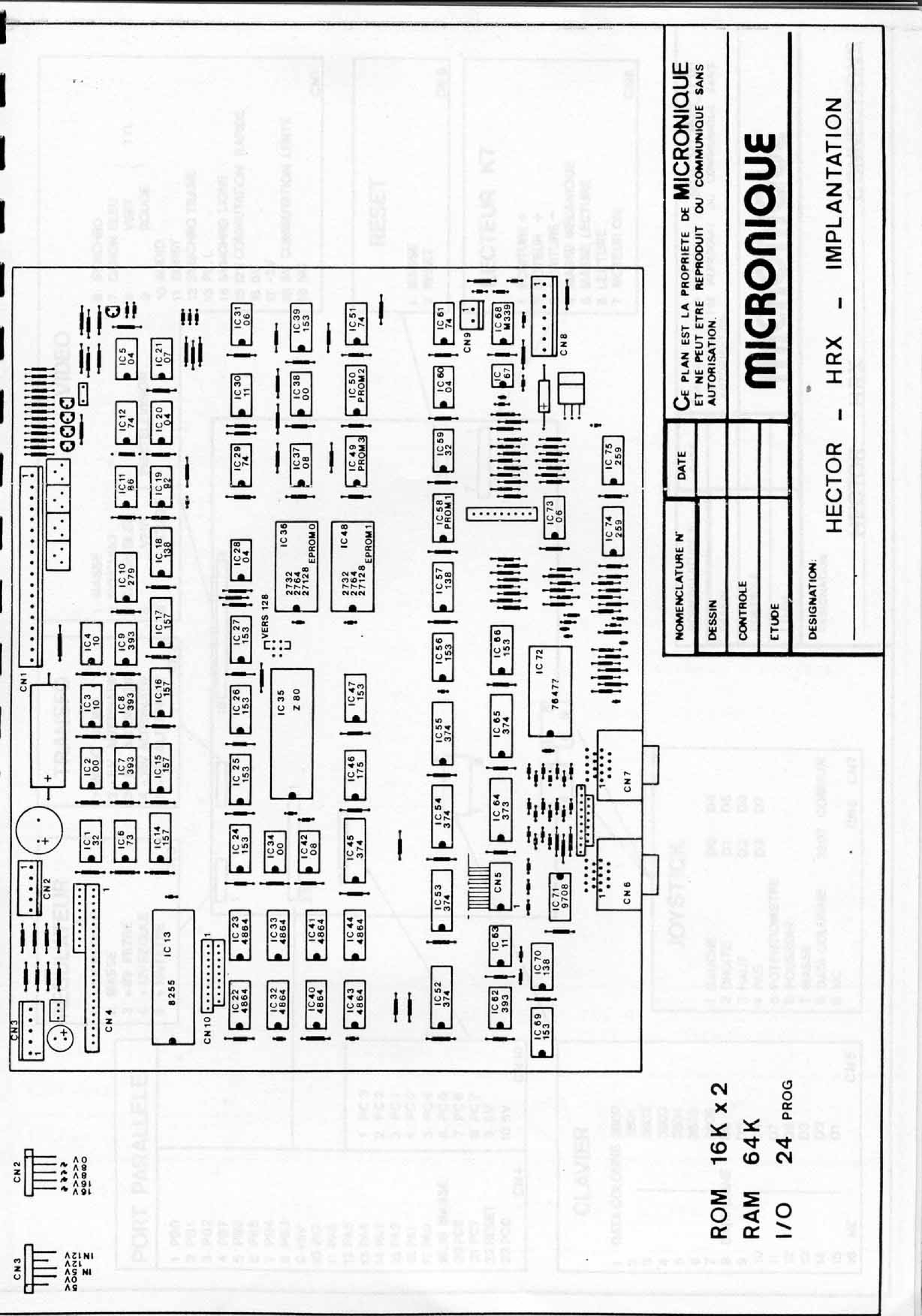

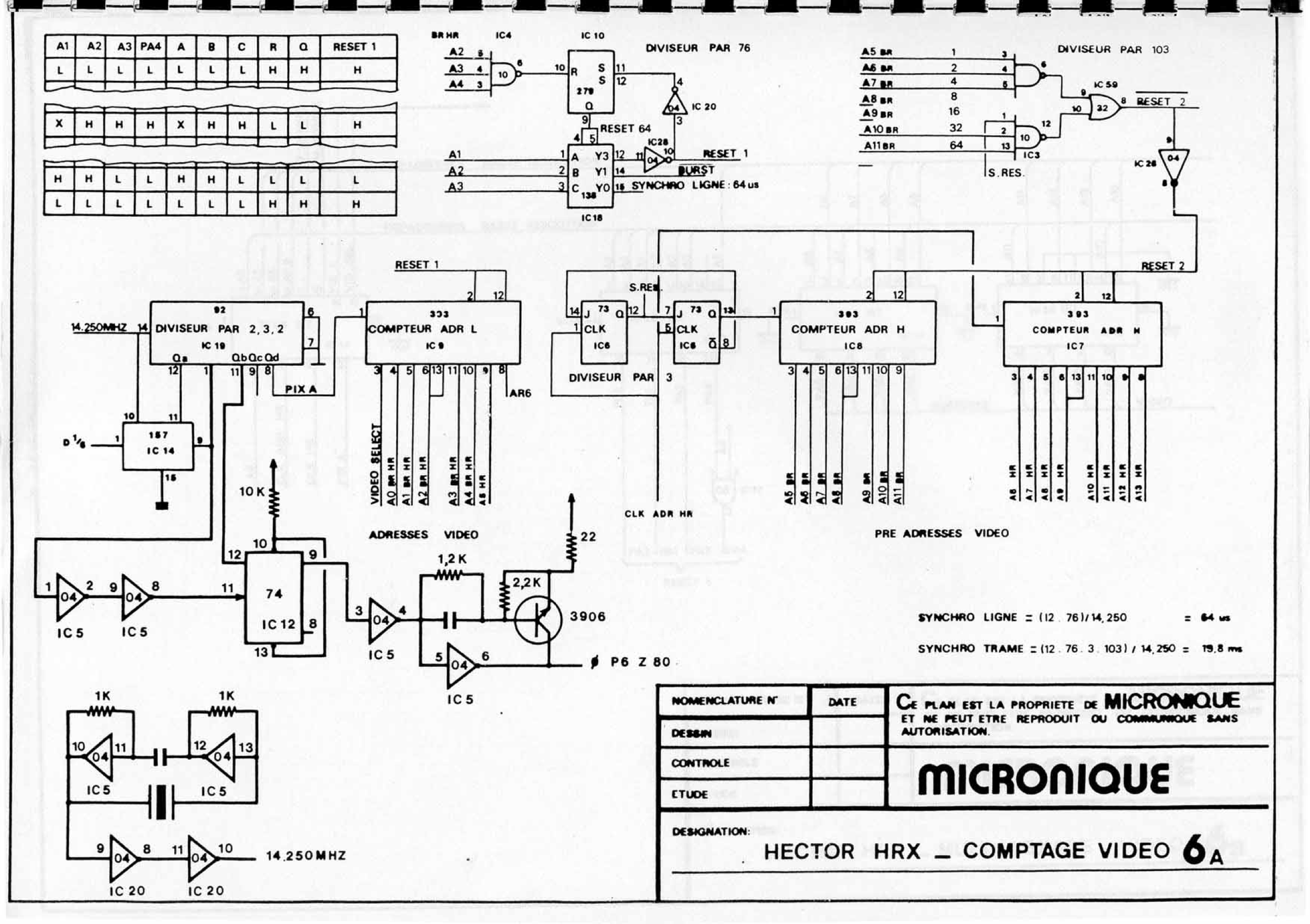

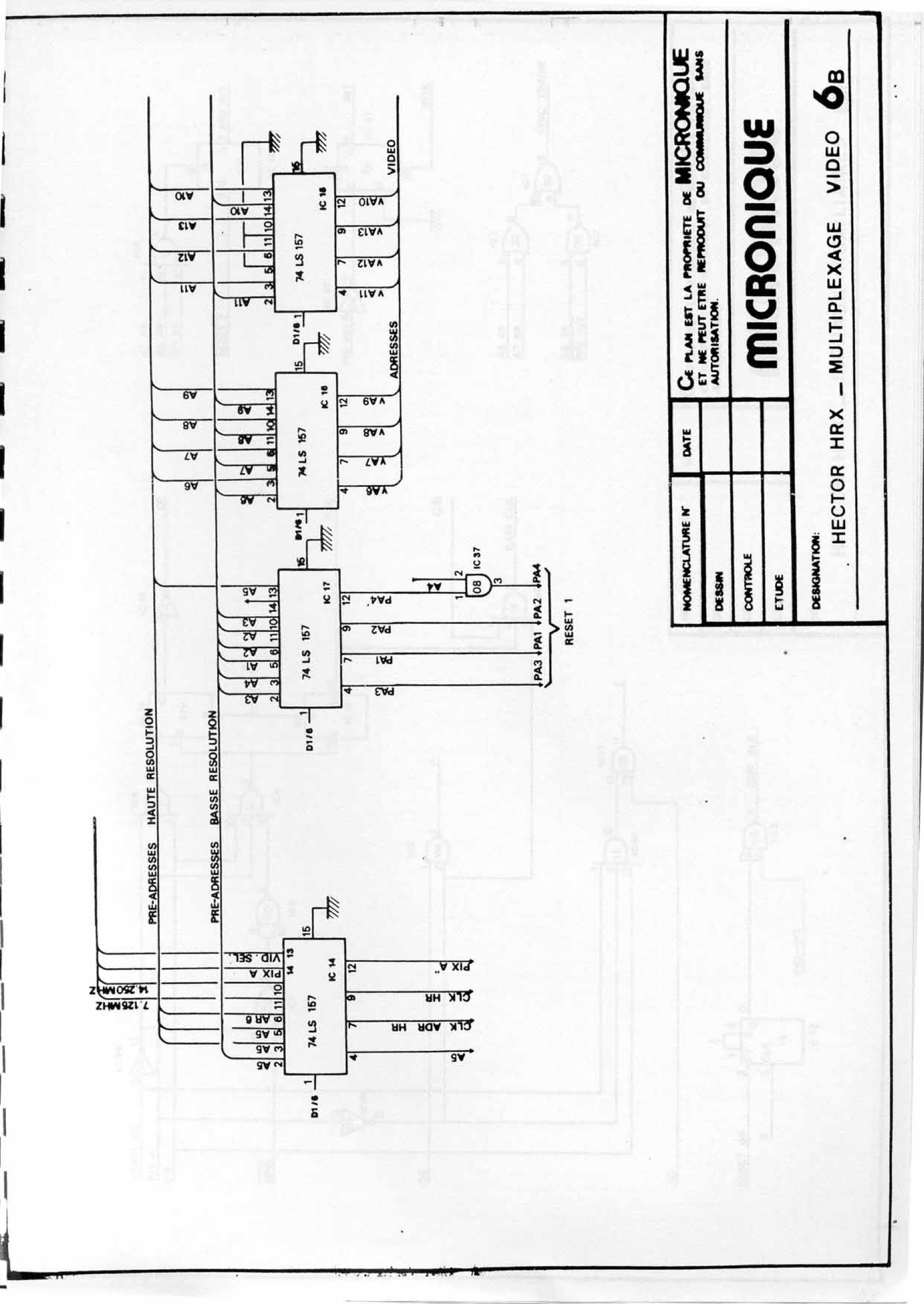

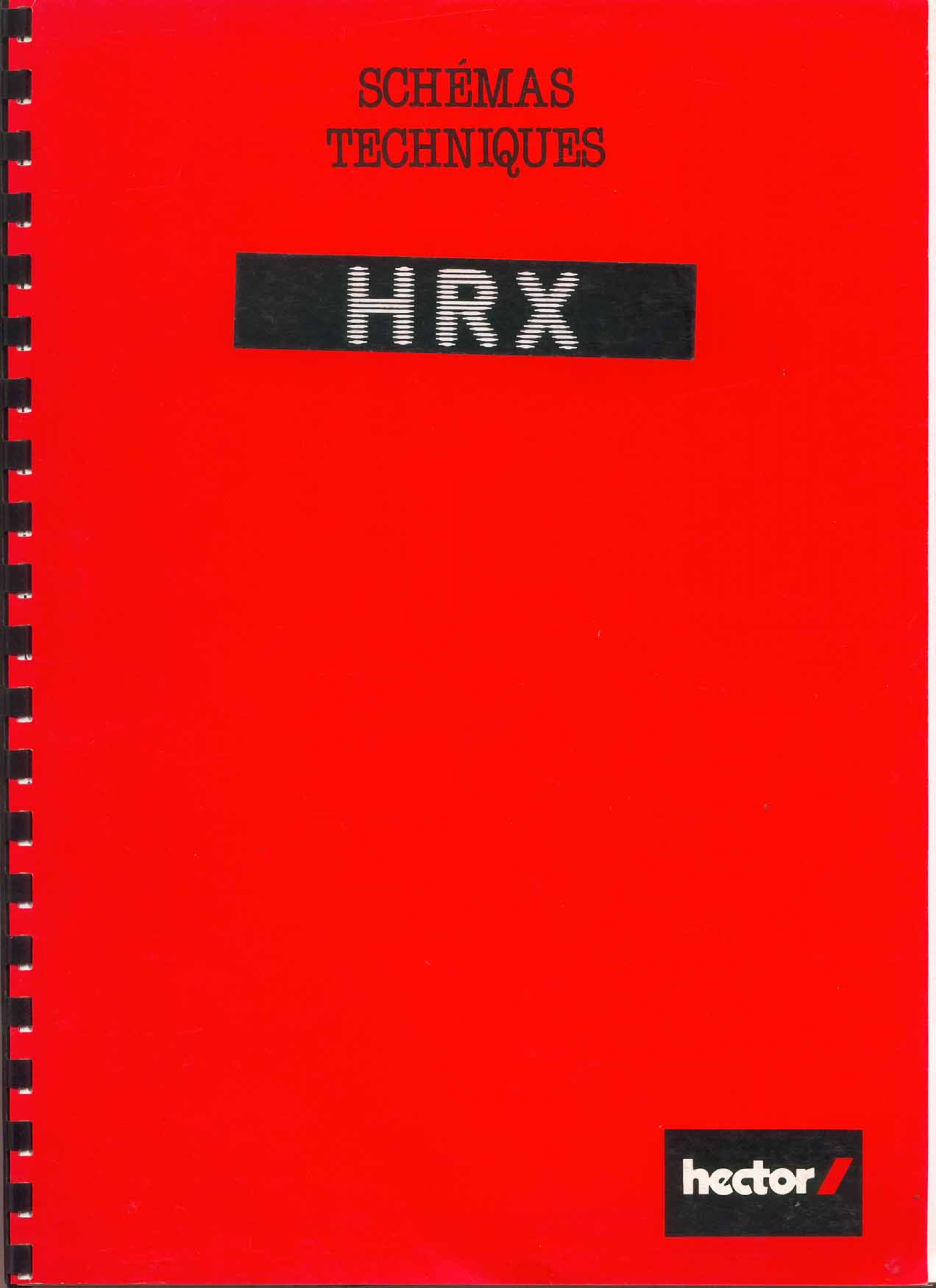

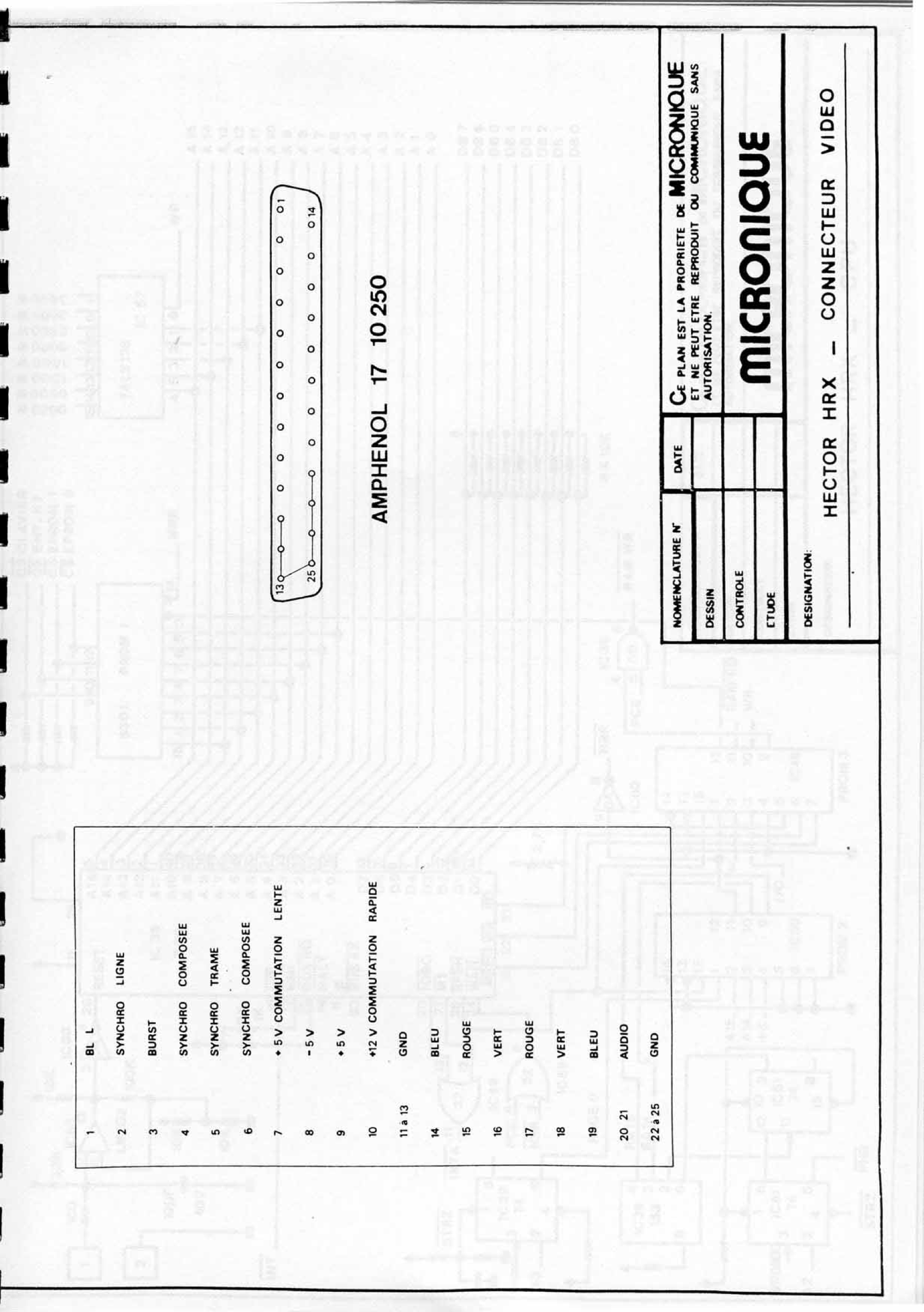

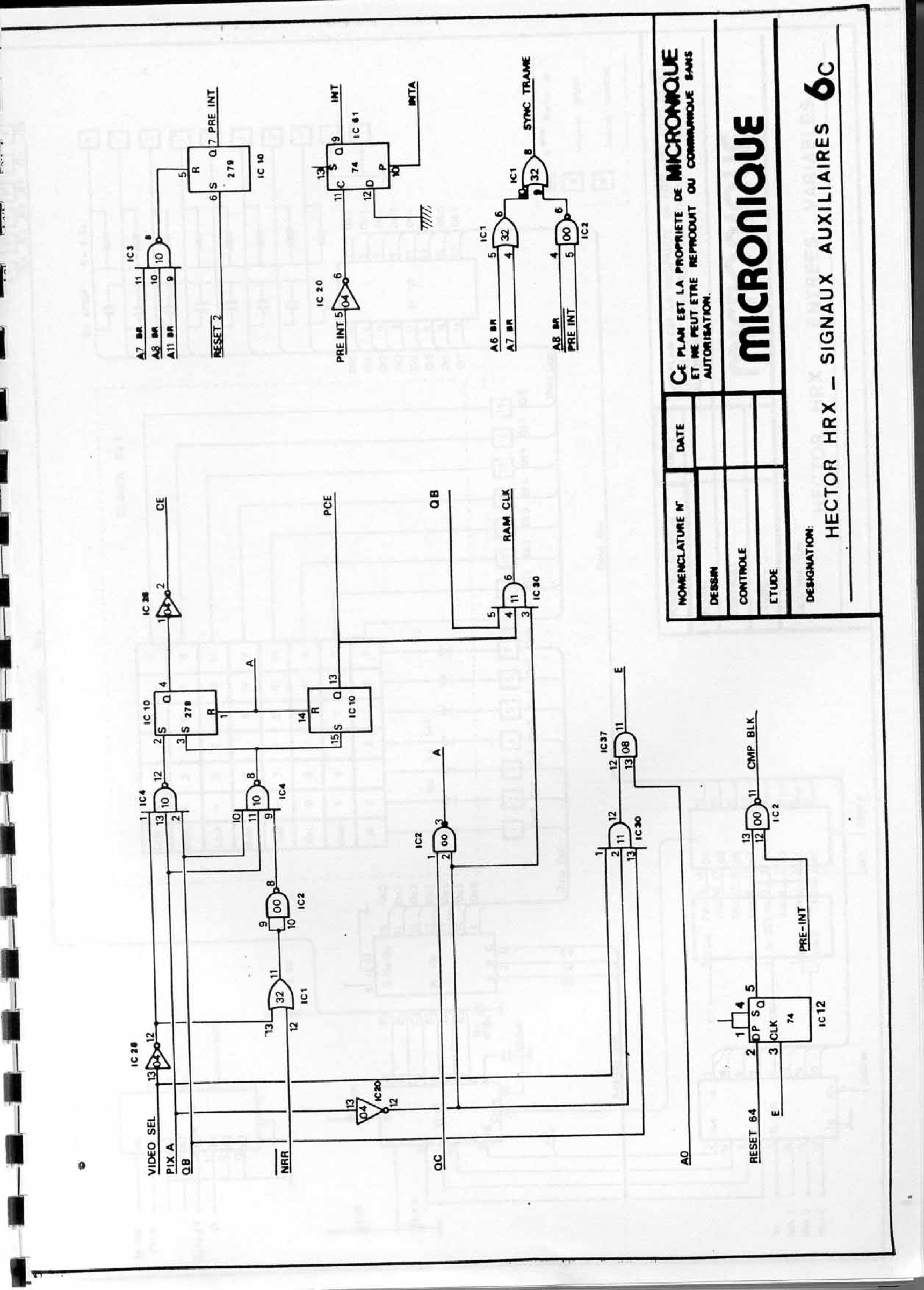

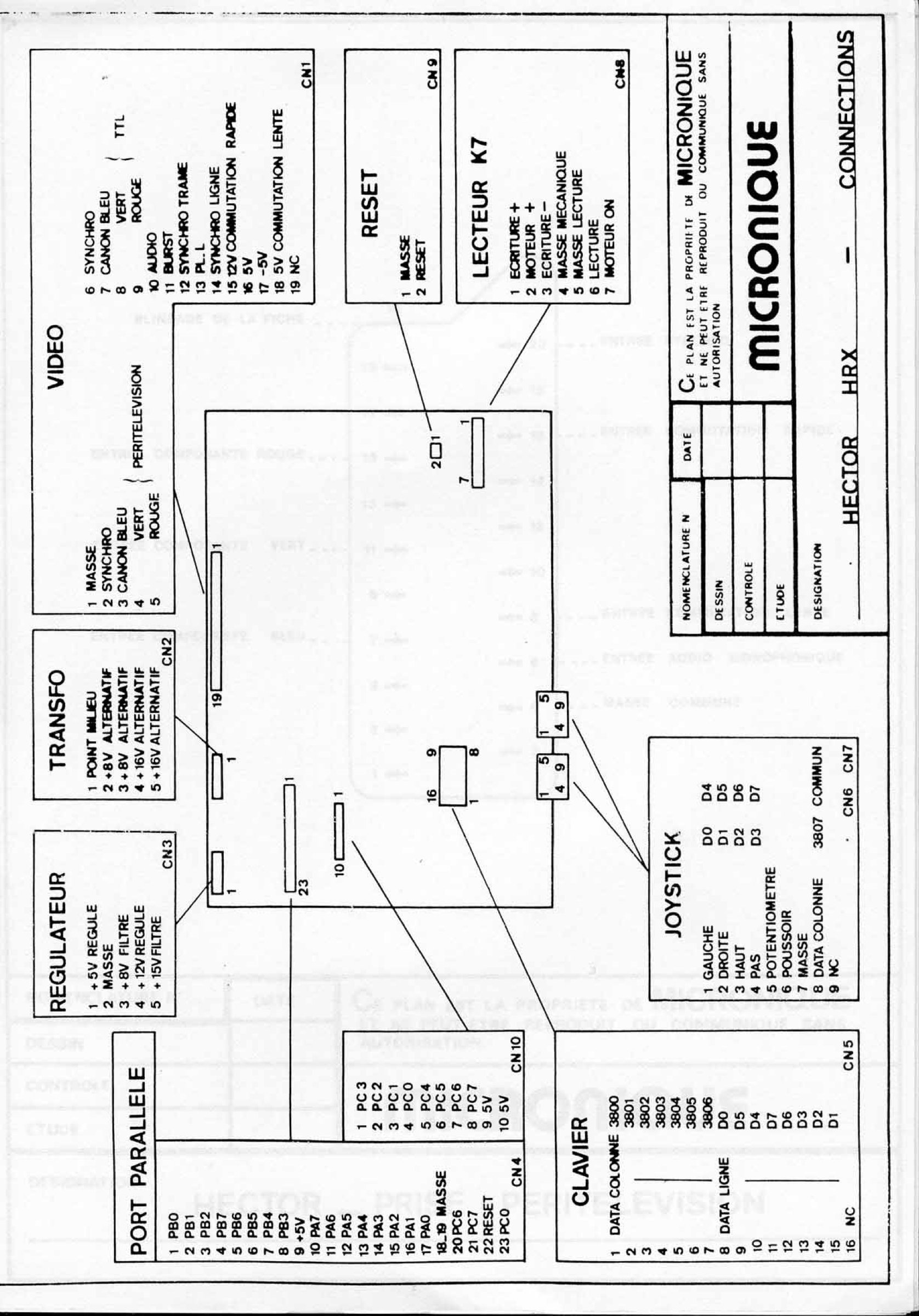

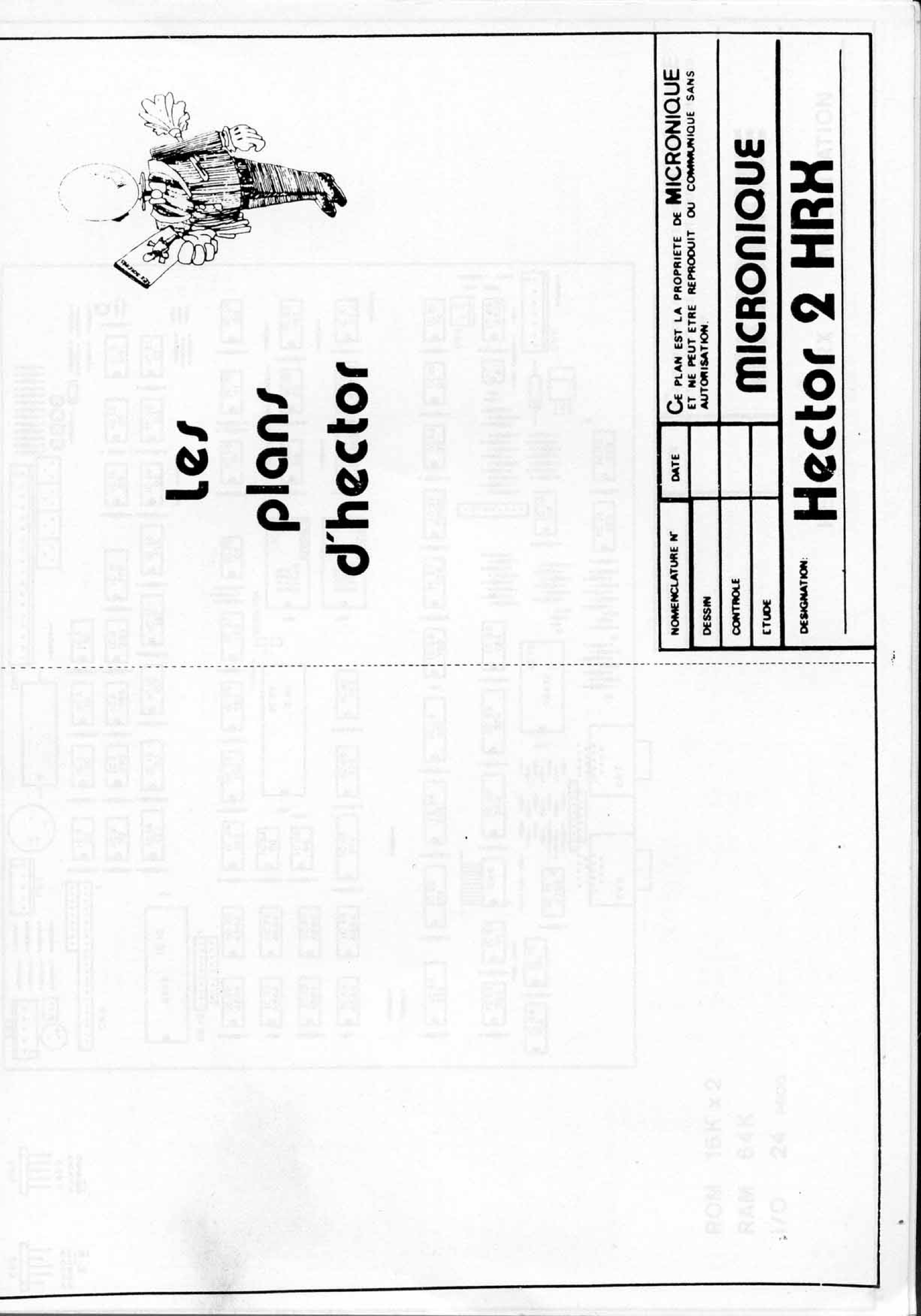

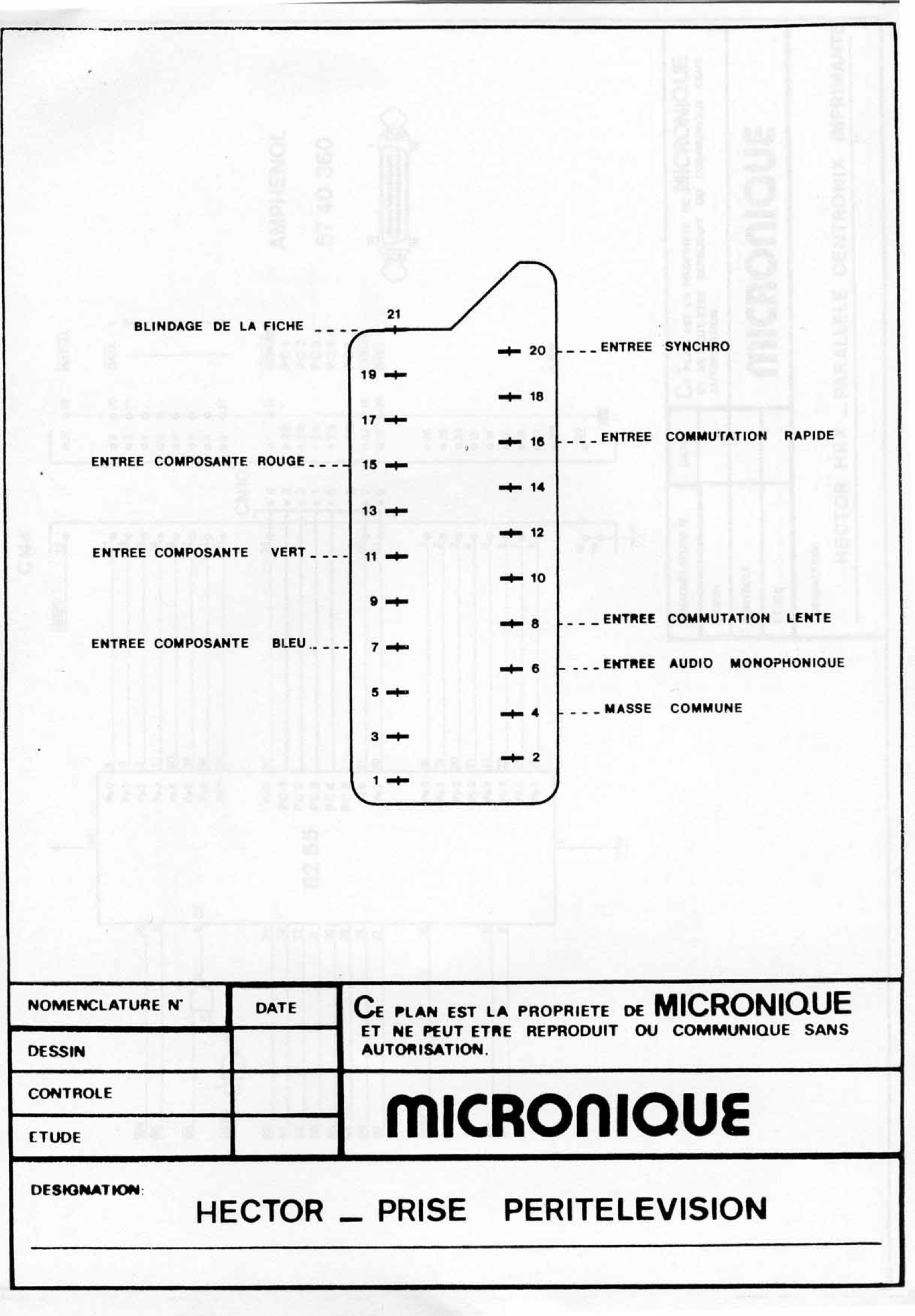

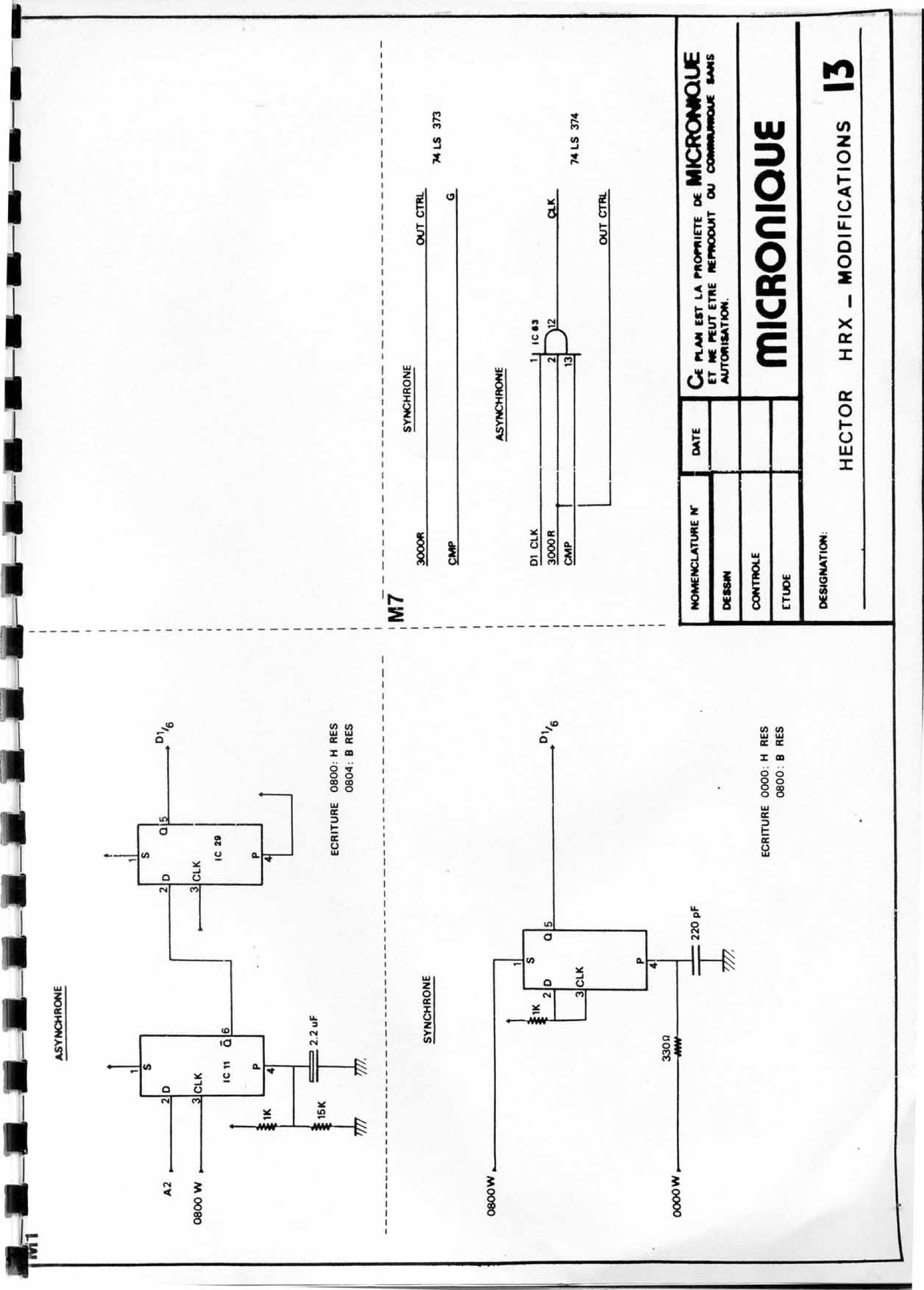

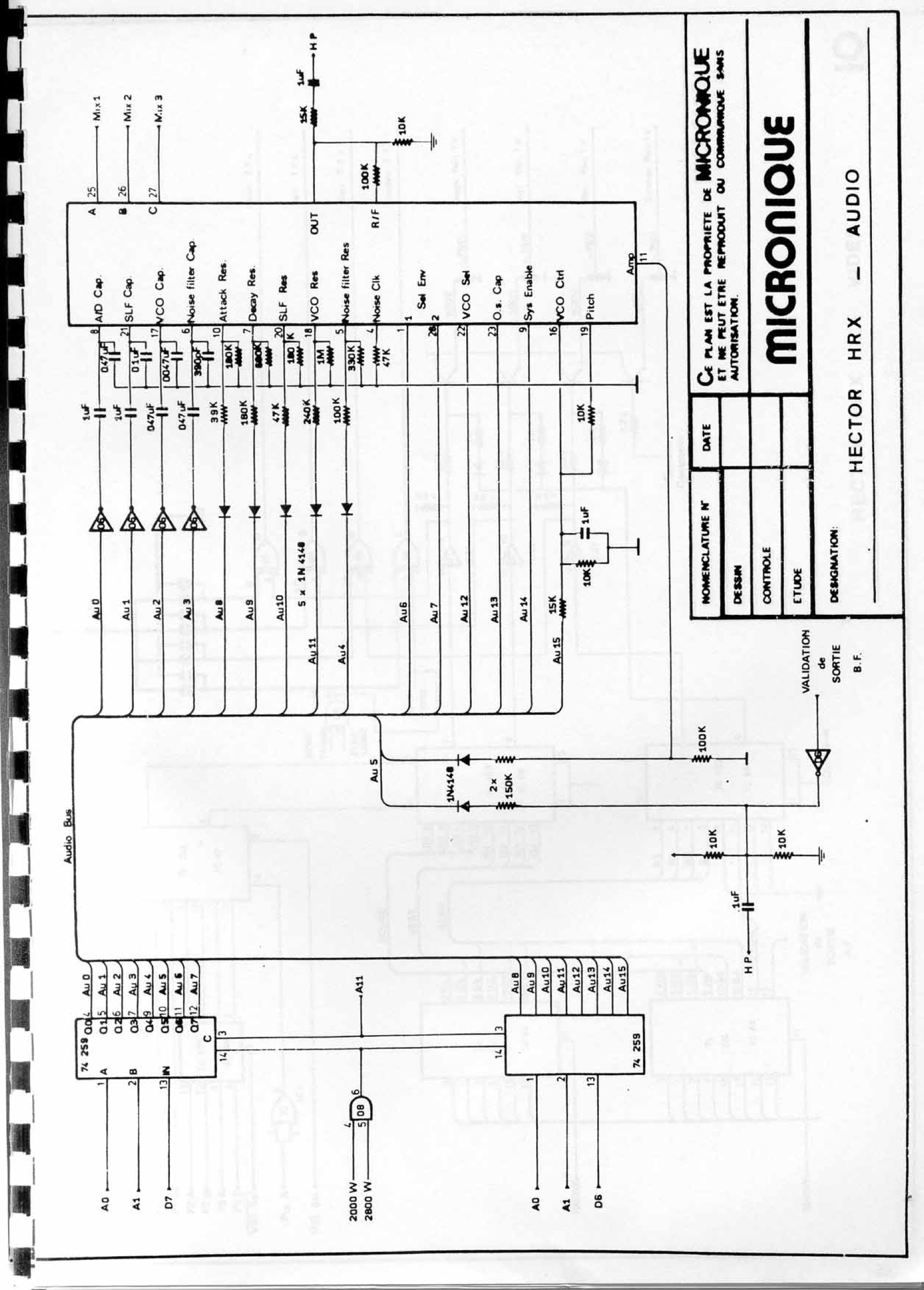

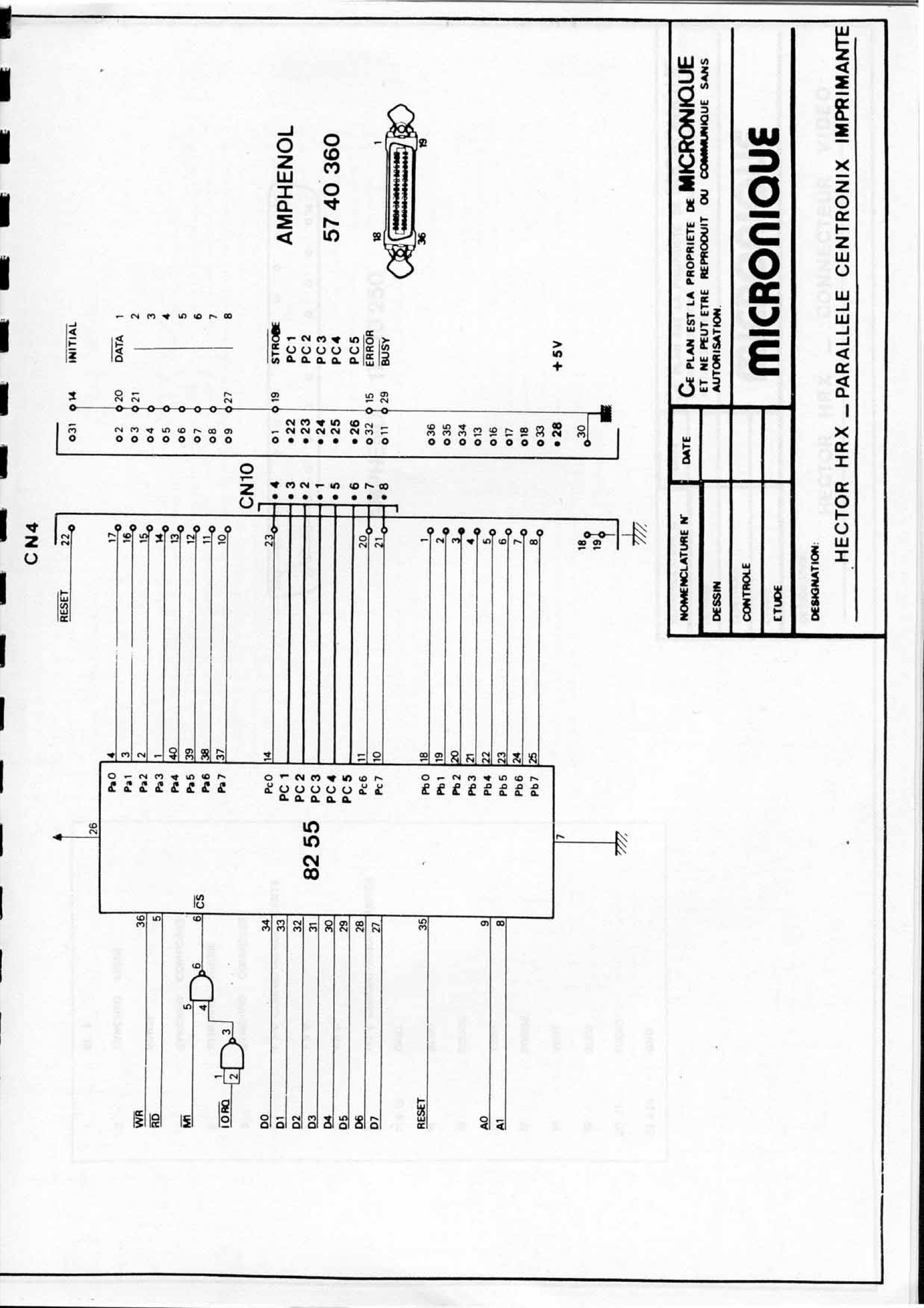

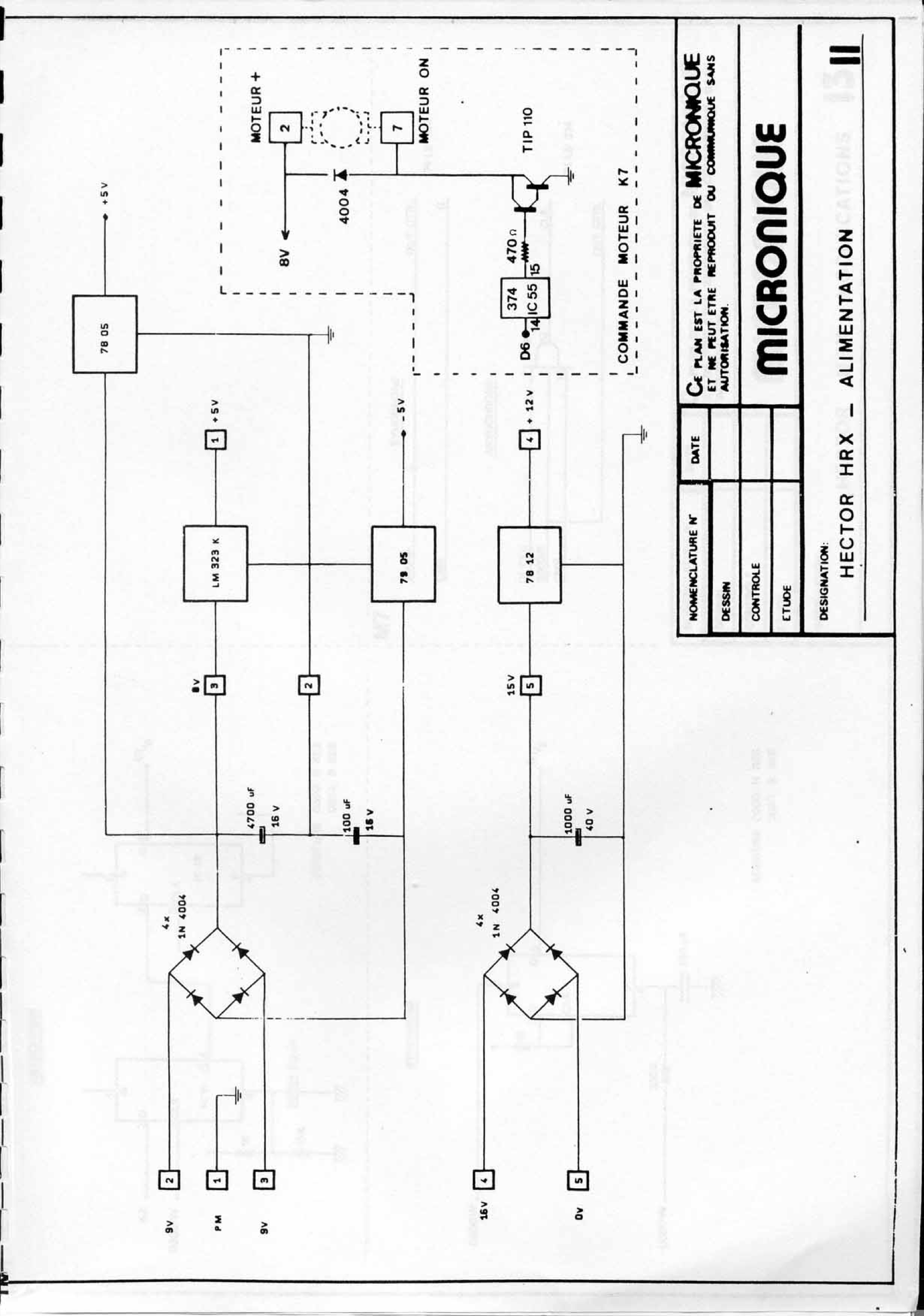

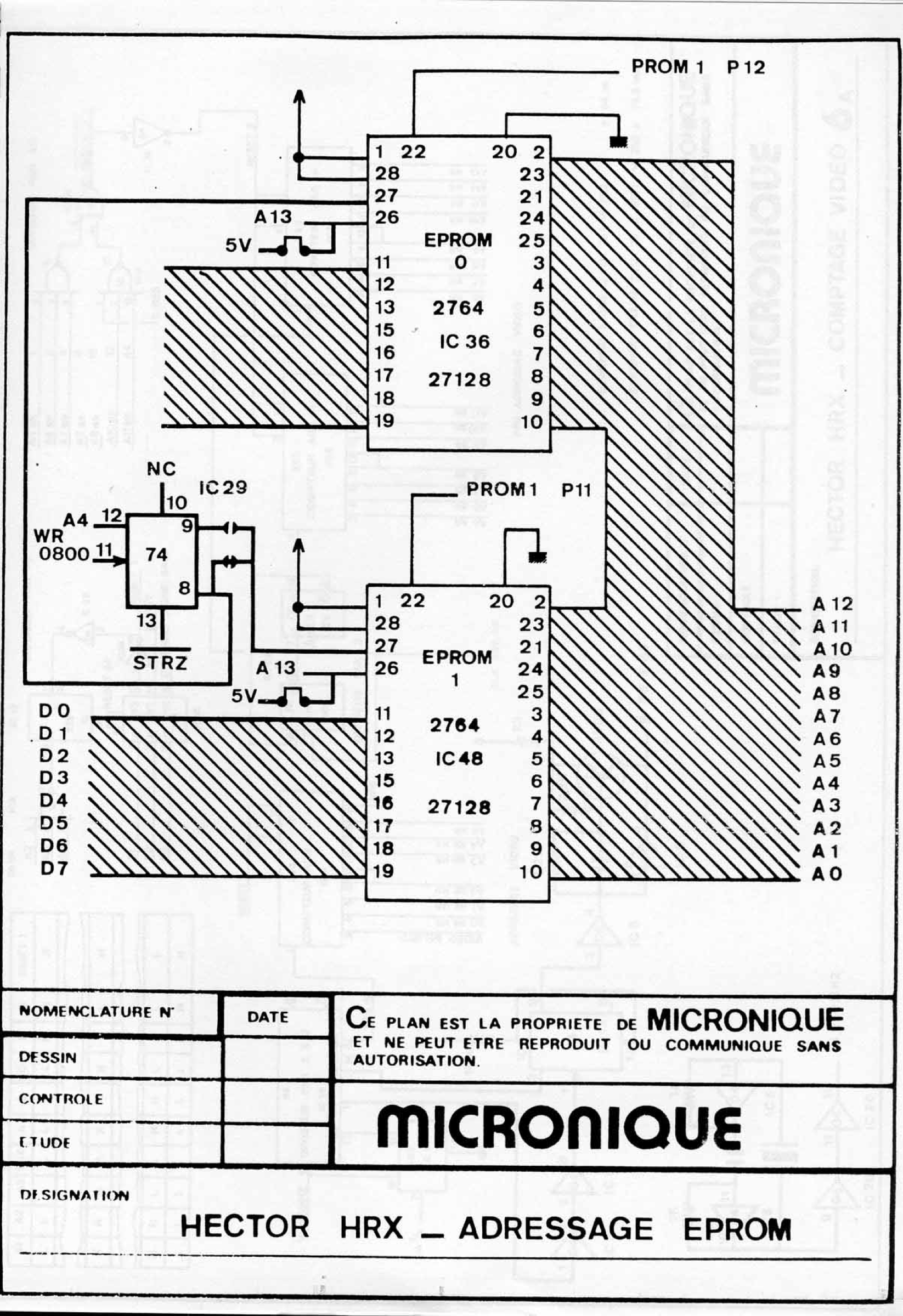

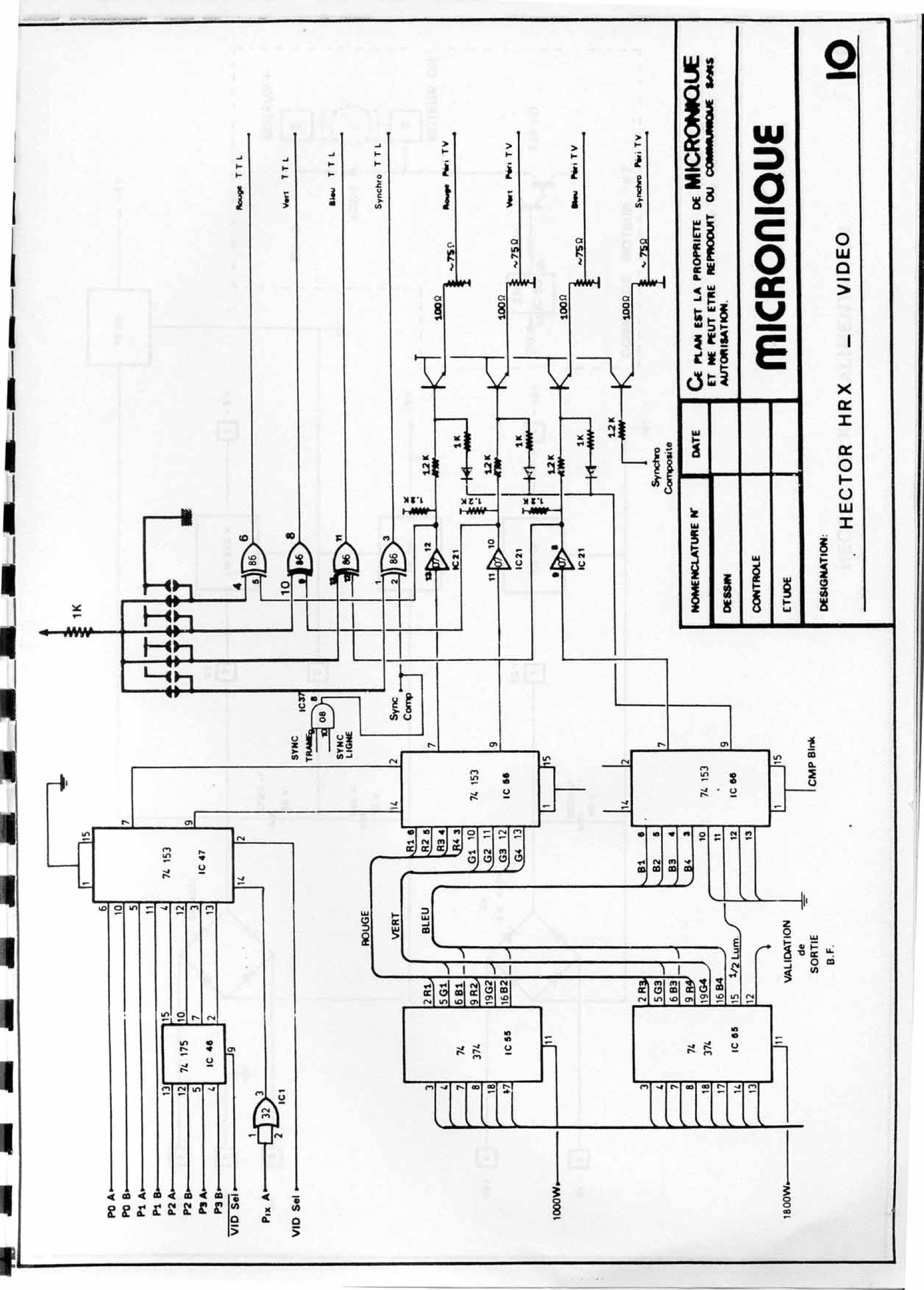

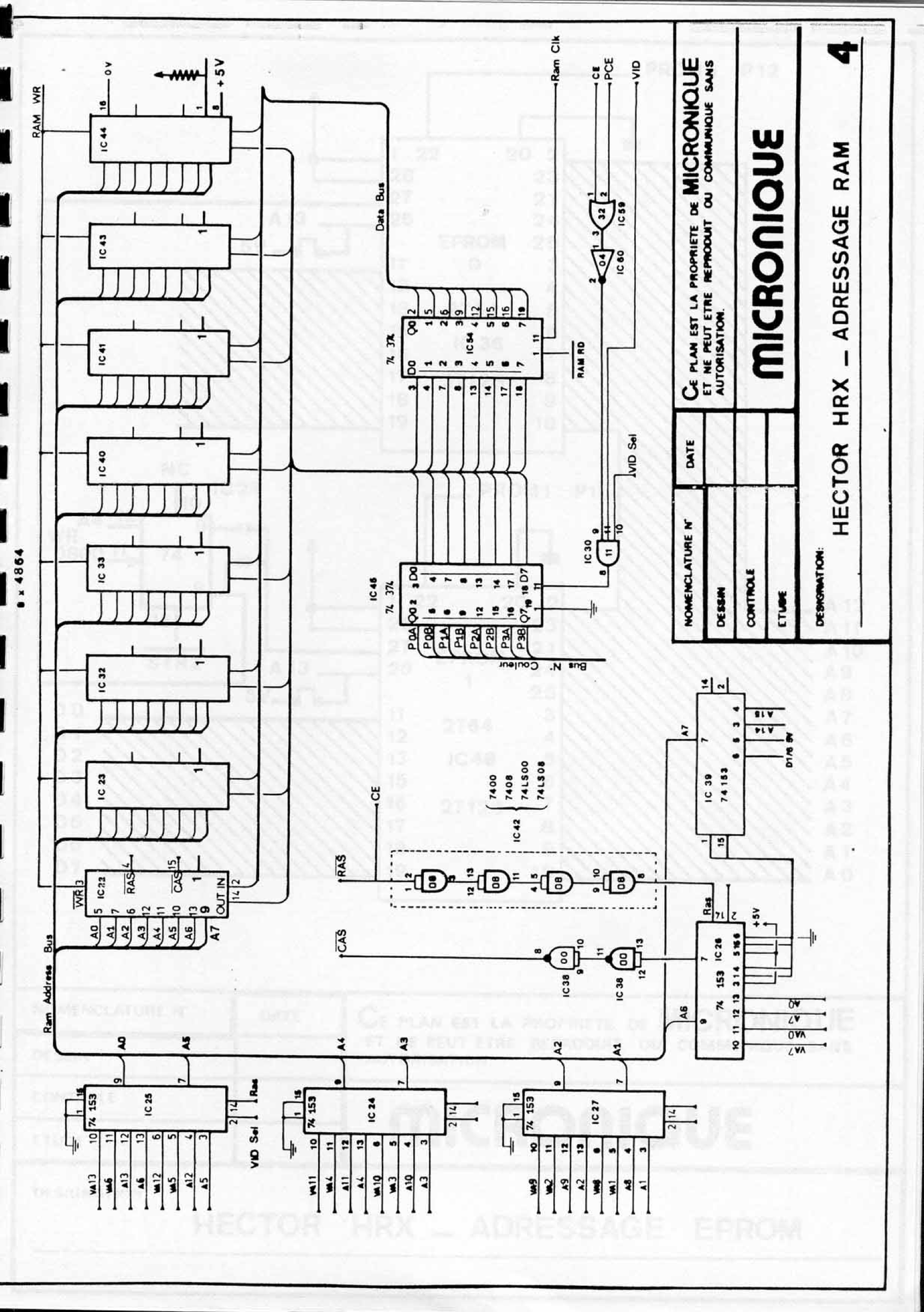

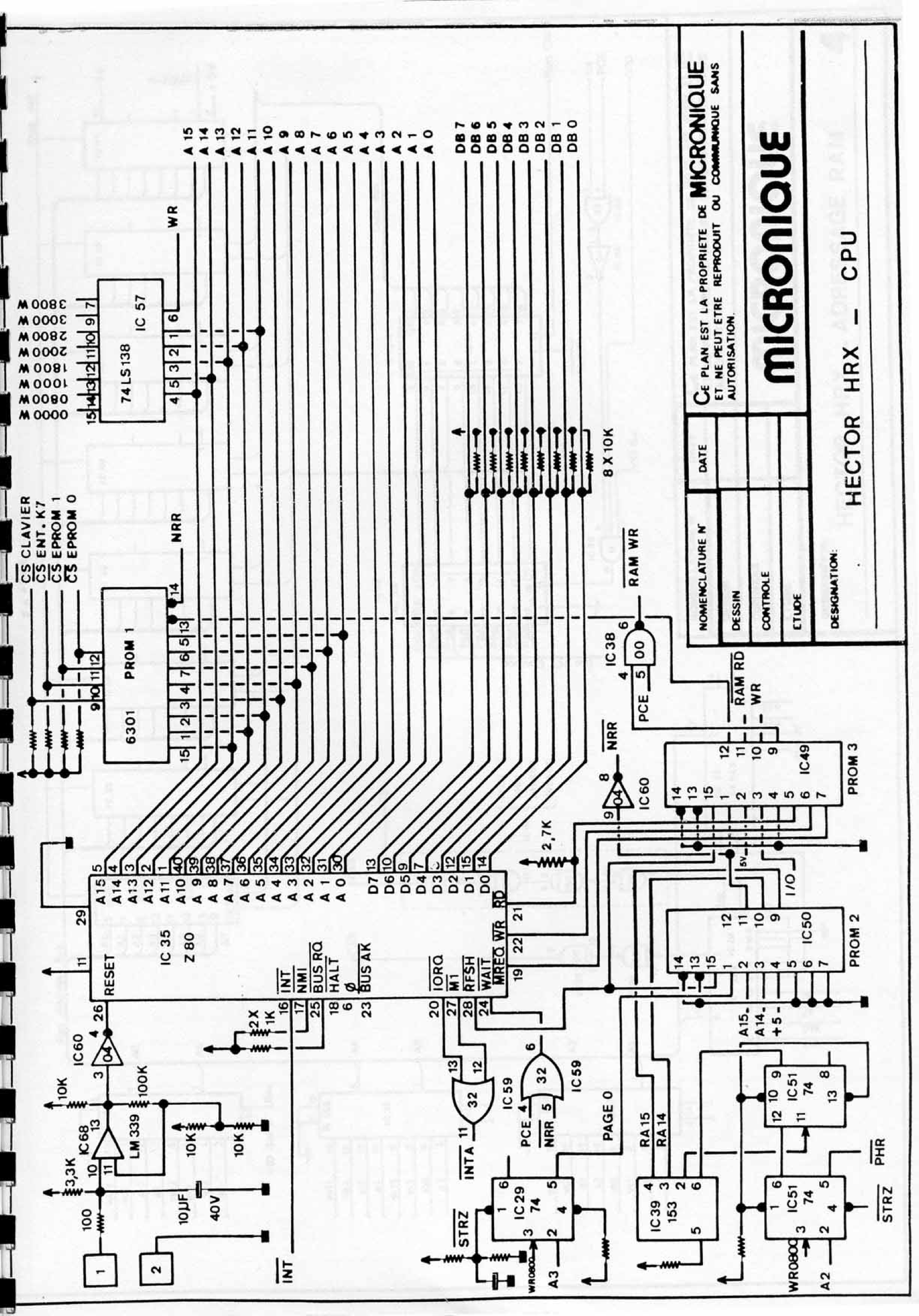

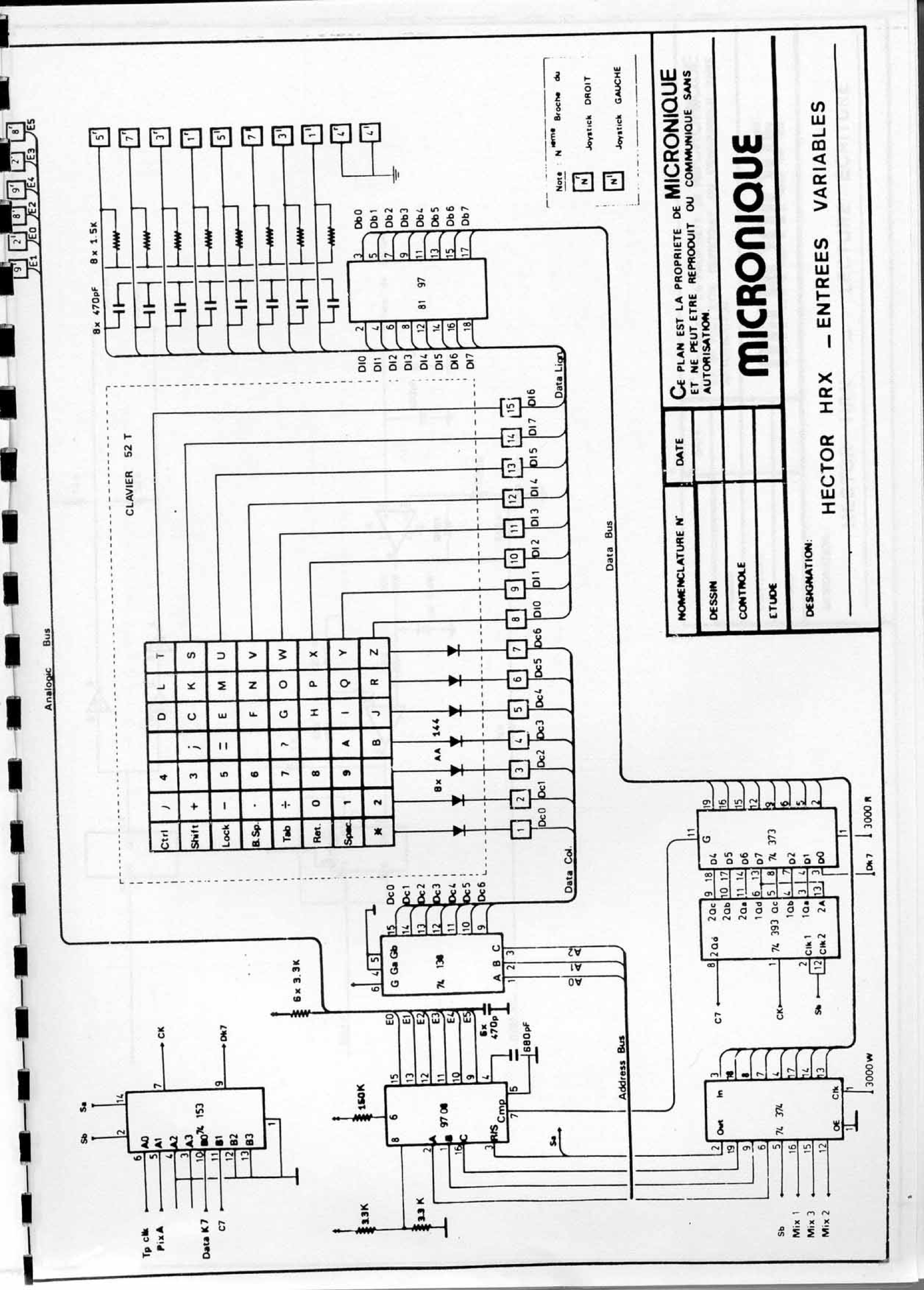

Les schémas techniques du Hector HRX, page par page — couverture et 18 planches.
Hector HRX — 19 planches
Provenance
Origine non documentée dans le fonds d'où ces schémas viennent : aucun auteur ni licence n'y est déclaré.
Sources & attribution¶
- MAME —
src/mame/hec2hrp/hec2hrp.cpp(BSD-3-Clause, pilote de JJ Stacino) : la généalogie complète — Interact Electronics d'Ann Arbor, l'effondrement de la société juste après le lancement, la liquidation par Protecto, la reprise par MicroVideo et sa disparition deux ans plus tard, le clone Victor Lambda de Lambda Systems ; les neuf entrées de machines avec leurs années ; les horloges I8080 à 2 MHz (Interact), Z80 à 1,75 MHz (Hector 1) et Z80 à 5 MHz (HRX) ; le Z80 à 4 MHz du Disc2 et le FD1793 à 1 MHz du mini Disc ; et le drapeau « son imparfait » sur les neuf — https://github.com/mamedev/mame/blob/master/src/mame/hec2hrp/hec2hrp.cpp
