Triforce (Sega / Nintendo / Namco)¶
Une coentreprise rare (2002) : Sega + Nintendo + Namco autour d'une carte mère GameCube (DOL-001 japonaise) + un système média type NAOMI. Mario Kart Arcade GP, F-Zero AX, Virtua Striker… Longtemps difficile à préserver — jusqu'au support Triforce dans Dolphin.
Identification¶
| Champ | Valeur |
|---|---|
| Fabricants | Sega + Nintendo + Namco (coentreprise) |
| Année | 2002 |
| Base | Nintendo GameCube (carte mère DOL-001 NTSC-J, IPL modifié) |
| Média | GD-ROM (variante DIMM) chargé en RAM ; variantes cartouche |
| I/O | JVS |
Architecture (≈ GameCube)¶
| Bloc | Puce | Rôle |
|---|---|---|
| CPU | PowerPC Gekko | socle GameCube |
| GPU | ATI/ArtX Flipper | rendu 3D |
| Média | carte média (DIMM) + GD-ROM | données chargées en RAM au 1ᵉʳ boot |
| Boot | IPL modifié (arcade) | démarre le système arcade |
| I/O | JVS | contrôles arcade |
La plupart des jeux ciblent la variante DIMM : le jeu est livré sur GD-ROM et chargé en RAM au premier boot. Sega a conçu la carte pour réutiliser ses lecteurs GD-ROM d'arcade (connecteur SCSI générique, comme NAOMI/Chihiro).
Sécurité & préservation¶
- Média board (DIMM) : appariement matériel + batterie, logique proche de la NAOMI.
- Émulation : Dolphin (l'émulateur GameCube/Wii) a ajouté le support Triforce — une avancée majeure, la préservation profitant directement de l'écosystème GameCube.
- Priorité : imager les GD-ROM et sauvegarder les données de la carte média.
Jeux notables¶
Mario Kart Arcade GP (1/2, avec Namco/Bandai), F-Zero AX (2003), Virtua Striker 2002 / Virtua Striker 4, Gekitou Pro Yakyuu, The Key of Avalon (1/2)…
Le pont F-Zero AX ↔ GX
F-Zero GX (GameCube) et F-Zero AX (Triforce) sont jumeaux : brancher une manette + carte mémoire GameCube dans une borne AX débloque du contenu dans GX (et inversement) — illustration parfaite de la parenté matérielle.
Pannes & réparation¶
Matériel type GameCube → réparations GameCube applicables + spécifiques arcade :
| Symptôme | Cause probable | Piste |
|---|---|---|
| Ne boote pas | carte média/DIMM, batterie, IPL | Diag carte média ; imager |
| GD non lu | lecteur GD-ROM usé | Réparer/imager ; solutions SD |
| Redémarrages | condensateurs alim | Recap |
| Contrôles morts | I/O JVS / faisceau | Diag JVS |
Modernisation & mods¶
Le socle commun à toutes les cartes JAMMA
Vidéo, alimentation, panneau de contrôle et upscalers ne dépendent pas de la carte mais du meuble : tout est centralisé dans Moderniser une borne. Pour faire tourner la carte hors d'une borne (chez soi, sur un écran) : supergun.
- Pile 🟢 : pile de sauvegarde présente (réglages/compteurs/RTC). Une pile qui fuit corrode les pistes — la contrôler et la remplacer avant qu'elle ne coule → piles de sauvegarde.
- Stockage optique 🟡 : le lecteur est la pièce d'usure n°1. Voies modernes : ODE, netboot ou remplacement par mémoire flash selon la plateforme → hub préservation PCB.
- Fréquence de balayage 📺 : dérivée d'une console de salon (voir l'architecture plus haut) : sortie 480i/480p, soit ~15,7 kHz en entrelacé et ~31,5 kHz en progressif. ⚠️ Un châssis 15 kHz ne suffit que pour le mode entrelacé — prévoir un tri-sync. (Déduit de la plateforme, non mesuré depuis MAME.) → tri-sync et upscalers.
- FPGA / émulation : voir la section Émulation & FPGA ci-dessous.
Réparation (technicien)¶
- Socle GameCube (DOL-001) : mêmes pannes qu'une GameCube (recap, alim, puce DOL).
- Carte DIMM : contenu chargé en RAM au 1ᵉʳ boot (pile → rechargement) ; média board.
- GD-ROM : lecteur/laser → mods ODE.
- Condensateurs : recap.
→ Méthodes : Diagnostic PCB · Recap · Piles de sauvegarde · Pistes & vias
Procédure — carte muette, dans l'ordre ✅¶
Ce que cette procédure ajoute
La méthode générale est sur Diagnostic PCB. Celle-ci en est l'application à cette plateforme : le même ordre, mais avec les valeurs réellement attendues ici, pour éviter l'aller-retour.
Outillage : multimètre, oscilloscope (ou fréquencemètre), alimentation de labo limitée en courant, tresse à dessouder. → Outillage
Si la carte est encore dans une borne
Un CRT reste chargé machine débranchée. → Sécurité CRT
1. Inspection, hors tension. Corrosion, pistes coupées, pattes d'EPROM oxydées, condensateurs CMS qui fuient, réparations antérieures douteuses.
2. Le connecteur, avant tout le reste. Une bonne part des « cartes mortes » est un problème de contact, pas une panne. Nettoyer les contacts à l'alcool isopropylique et ré-enficher — pas à la gomme abrasive sur un bord doré, elle enlève la dorure et le problème revient en pire. Ça coûte deux minutes et ça tranche.
3. Alimentation, mesurée sur la carte. Viser +5,0 V mesurés au plus près de l'arrivée d'alimentation de la carte — pas à la sortie de l'alim : la chute est dans le faisceau, et c'est précisément ce qui fait qu'une carte démarre sur l'établi et pas dans la borne. Le point de mesure dépend du connecteur de cette carte — bord JAMMA, faisceau JVS ou câblage propriétaire — beaucoup de constructeurs en ont gardé un bien après l'arrivée du JAMMA — voir Identification plus haut. → Câblage Vérifier aussi le −5 V et le +12 V si l'étage son les utilise. Court-circuit suspecté : monter en courant limité et chercher le point chaud.
4. /RESET. Doit se libérer après l'allumage. Maintenue basse = le CPU ne démarre jamais. Une boucle à 1–2 Hz n'est pas le circuit de reset, c'est le watchdog : le CPU plante au boot — regarder le bus, pas le reset.
5. Horloges. Pas de table de mesure pour cette plateforme — les sources MAME n'en donnent pas d'extraction exploitable. Les fréquences éventuellement citées sous Architecture sur cette page servent de repère ; sinon, comparer à une carte qui marche plutôt qu'à un chiffre : une valeur inventée fait condamner des pièces saines. → Diagnostic PCB
6. Bus. L'activité sur les lignes d'adresse du CPU principal dit s'il tourne ou s'il est figé. Figé avec horloges bonnes et reset bon → RAM de travail, buffers de bus, ROMs.
7. Elle démarre mais l'image ou le son est faux — c'est un autre travail : voir Pannes fréquentes sur cette page, puis le signal tracing.
Émulation & FPGA¶
- Émulation : Dolphin (support Triforce) — la voie de préservation.
- FPGA / MiSTer : pas de core (GameCube complète, hors budget).
- → Préservation & modernisation (GD-ROM/netboot, no-battery).
Lignée¶
Cousin console-based de la Chihiro (Xbox) ; côté console, voir la GameCube. Contemporain de la NAOMI.
Photos / assets¶
(À ajouter : carte Triforce, carte média/DIMM, lecteur GD-ROM, I/O JVS.)
Sources & attribution¶
- Arcade Otaku — Triforce (base GameCube DOL-001, DIMM + GD-ROM, JVS, jeux) — https://wiki.arcadeotaku.com/w/Triforce
- Image :

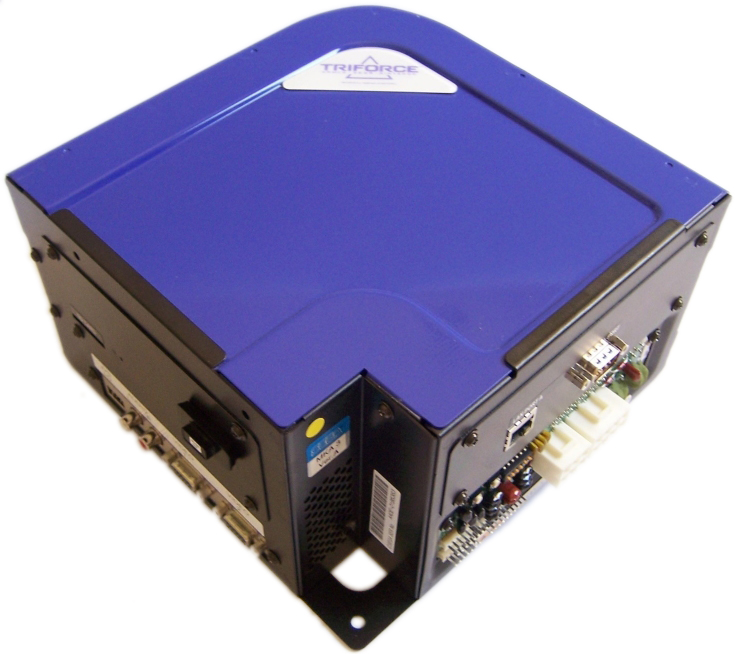

triforce-hardware.jpg— Black_Squirrel at SegaRetro, CC BY 4.0, via Wikimedia Commons - Dolphin — Rise of the Triforce (support Triforce dans l'émulateur) — https://dolphin-emu.org/blog/
- Page interne : GameCube
