Sega Mega-CD / Sega CD

Extension CD-ROM de la Mega Drive (1991). Mega-CD en JP/EU, Sega CD aux US. Ajoute un second 68000, un lecteur CD, plus de RAM et un ASIC de zoom/rotation. Deux modèles ; pannes typiques : lecteur optique, engrenage (Model 1) et condensateurs.

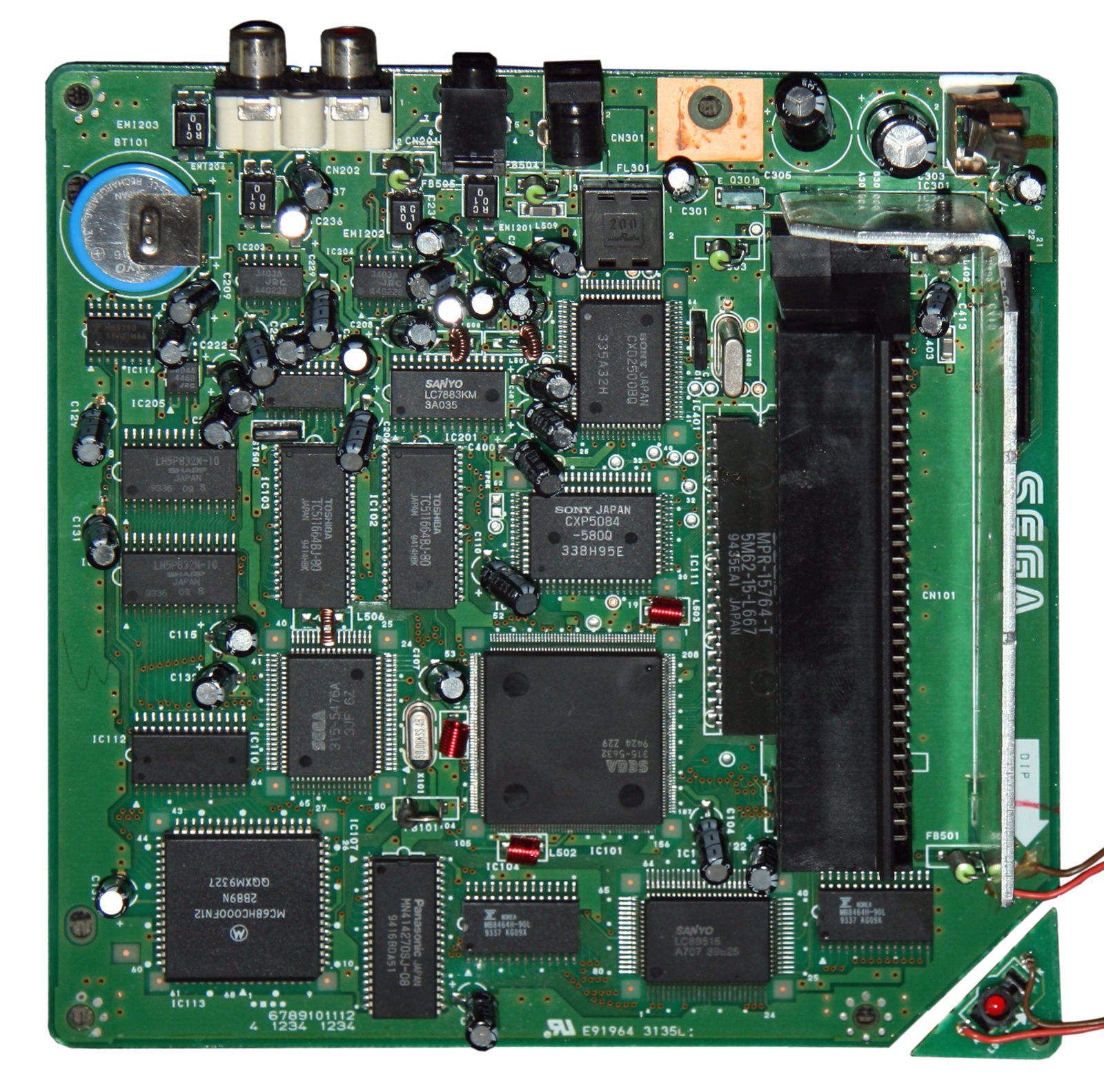

Carte Sega Mega-CD / Sega CD
Carte Sega Mega-CD / Sega CD. Photo : User:ZyMOS, CC BY-SA 3.0.

Identification

Champ Valeur
Fabricant Sega
Sortie 1991 (JP), 1992 (export)
Type Add-on CD-ROM pour Mega Drive / Genesis
Modèles Model 1 (sous la MD, chargement frontal) · Model 2 (à côté, top-load)
Région Alignée sur la Mega Drive

Architecture (ajouts)

Bloc Puce Fréquence Rôle
CPU 2e Motorola 68000 12,5 MHz plus rapide que le 68000 (7,67 MHz) de la MD
Graphismes ASIC dédié rotation / mise à l'échelle (effets « Mode 7 like »)
Son PCM RF5C164 8 voies PCM (en plus du YM2612/PSG de la MD)
Mémoire 768 Ko RAM programme + 256 Ko RAM PCM + tampon CD
Sauvegarde 8 Ko backup RAM interne (pile) + cartouche RAM optionnelle

Le Mega-CD est un second ordinateur qui se pilote via le bus d'extension de la Mega Drive : le 68000 de la MD et celui du Mega-CD collaborent.

Modèles & région

  • Model 1 (1991) : tiroir motorisé sous une Mega Drive Model 1 (plateau avant). Un moteur de chargement peut lâcher (réparation courante).
  • Model 2 (1993) : chargement par le dessus, plus fiable, sous une MD2.
  • Plus les combos CDX / Multi-Mega et Wondermega / X'Eye (voir plus bas).
  • Verrou de région : le Mega-CD est verrouillé par région (BIOS) → un jeu import nécessite un BIOS region-free, un switch, ou un mod/ODE.

Les deux modèles sont interchangeables

Il n'a existé que deux modèles, de conception radicalement différente mais aux fonctionnalités identiques. Les deux utilisent le même adaptateur secteur 9 V alternatif à pointe négative que la Mega Drive Model 1, et l'un ou l'autre modèle fonctionne avec une console Model 1 comme Model 2 :

  • Mega-CD 1 sous une Model 2 : il suffit de retirer les pieds caoutchouc de la console — c'est même indiqué dans le manuel de la Model 2.
  • Mega-CD 2 avec une Model 1 : la console déborde partiellement sur le côté ; Sega fournissait une pièce d'extension pour la soutenir complètement.

Model 1 (chargement frontal, 1991-1993) ✅

Se distingue au premier coup d'œil par son tiroir frontal et par le fait qu'il se place directement sous la Mega Drive, connecteur d'extension dépassant sur la droite.

  • Aucune commande sur l'add-on : le tiroir s'ouvre par le menu système ou en réinitialisant la console attachée, et se referme par le menu système.
  • LED verte « Ready » et LED rouge « Access » en façade. Les Model 1 japonais et PAL ont en plus de petits schémas en façade expliquant la signification des combinaisons de clignotement.
  • Connectique groupée à l'arrière : entrée DC, sortie audio RCA, entrée audio 3,5 mm.
  • Blocs optiques : les unités japonaises et la plupart des nord-américaines ont une mécanique Sony ; la plupart des PAL une mécanique JVC.

BIOS sur support = dézonage facile (à repérer avant d'acheter)

Les tout premiers Mega-CD Model 1 ont un BIOS EPROM monté sur support, ce qui rend l'échange vers un BIOS region-free (ou d'une autre région/version) beaucoup plus simple — pas de dessoudage. Ces unités ont souvent un numéro de série commençant par A10.

Fiabilité Model 1 : les points noirs connus

Le Model 1 est miné par les problèmes de fiabilité :

  • courroies de tiroir détendues ;
  • contacteurs de fin de course encrassés ;
  • vis hélicoïdales / vis d'Archimède défectueuses sur les mécaniques Sony ;
  • condensateurs qui fuient.

⚠️ La carte principale contient un certain nombre de condensateurs CMS qui doivent être remplacés — même en l'absence de tout signe visible de fuite. On trouve aussi des condensateurs qui fuient sur la carte « sub », à proximité du régulateur de tension. Les unités à mécanique JVC peuvent en plus avoir des condensateurs HS sur la carte contrôleur du bloc optique. (Source : ConsoleMods, CC-BY-SA.)

Model 2 (chargement par le dessus, 1993-1995) ✅

Refonte radicale : le tiroir frontal disparaît au profit d'un chargement par le dessus bon marché. La Mega Drive se pose sur une base fine qui abrite la carte mère, la mécanique étant déportée sur le côté. Une unique LED d'activité en haut à l'avant (la LED verte « Ready » a été supprimée) ; connectique arrière identique au Model 1. C'est la version la plus courante, surtout hors Japon, et la seule sortie au Brésil.

Beaucoup plus fiable — sauf un point

Le Model 2 est nettement plus robuste : pas de problème de condensateurs qui fuient, ni de tiroir (vu le chargement par le dessus).

Sa panne la plus fréquente, et de loin, est le FUSIBLE. Il grille :

  • si l'on utilise le mauvais adaptateur secteur ;
  • ou si l'on attache ou détache la Mega Drive alors que le Mega-CD est encore sous tension.

Bonne nouvelle : c'est facilement réparable et cela remet l'add-on en état de marche. ⚠️ Donc : toujours débrancher l'alimentation du Mega-CD avant de manipuler la console.

Révisions de carte du Model 2

Il existe six révisions : cinq conçues et fabriquées par Funai, une par Sega. Toutes sauf la carte Sega intègrent la totalité du traitement CD, le contrôleur de mécanique et la LED d'activité sur la carte mère.

Reconnaître une carte Sega sans ouvrir

Toutes régions confondues, les unités à carte Sega portent un « A » en fin de référence de modèle — par exemple MK-4102A (Amérique du Nord) ou HAA-2912A (Japon).

Révision Fabricant Ce qui la caractérise
BE2200G02A01 Funai La plus ancienne, uniquement dans les Mega CD 2 japonais. Reconnaissable à un petit PCB de rattrapage (« bodge ») collé directement sur la puce PCM 315-5476A et sa RAM. Seule variante Model 2 à utiliser l'ASIC 315-5548 (MCE2), normalement réservé aux Model 1 non japonais.
BE2200G02A02 Funai Première variante nord-américaine, surtout sur les Model 2 précoces. Passe à l'ASIC 315-5632 (MCE3) mais conserve le PCB de rattrapage.
BE2200G02B02 Funai Comme la 2A02 avec des changements mineurs de tracé. Première révision des Model 2 PAL.
BE2200G02C02 Funai Comme la précédente mais intègre le contenu du « bodge » dans la carte. Introduite à partir des numéros de série T30282001 et suivants.
171-6528C Sega Seule révision conçue par Sega, nettement plus petite : le circuit contrôleur de mécanique est déporté sur un PCB séparé monté sous le bloc optique, et la LED d'activité sur une autre carte vissée au fond de coque.
BE2200G02C22 Funai Révision finale, très consolidée : les DAC audio et les amplis-op sont réunis dans une seule puce, la 315-5619. Malgré cela, la qualité audio n'est pas discernablement différente de la conception d'origine. Circuit de mécanique et LED intégrés, comme les autres cartes Funai.

BIOS et cartes Sega : compatibilité asymétrique

Les ROM de BIOS prévues pour la révision Sega 171-6528C sont « universelles » et fonctionnent dans n'importe quel Model 2. En revanche, le BIOS fourni avec les cartes Funai antérieures n'est PAS compatible avec les cartes Sega.

Piège de vocabulaire : la carte « Sony » n'est pas de Sony

Le manuel de service désigne la révision 171-6528C comme le modèle « Sony », alors qu'elle est conçue par Sega — et les unités qui la portent peuvent d'ailleurs embarquer un laser JVC comme un laser Sony. Ne pas confondre le fabricant de la carte (Sega ou Funai) et le fabricant du bloc optique.

Blocs optiques (lasers) du Model 2

Type de carte Lasers possibles
Cartes Funai Sony KSS-210A ou Samsung SOH-O4T
Carte Sega (171-6528C) JVC Optima-6 ou Sony KSS-240A

Identifier le laser d'un coup d'œil (cartes Sega)

Sur les mécaniques de carte Sega, l'axe (spindle) donne la réponse : axe argenté = laser Sony, axe noir = laser JVC.

Catalogue & FMV

Berceau du FMV (vidéo plein écran) : Sewer Shark, Night Trap (au cœur des débats US sur la violence → création de l'ESRB), mais aussi de vrais bons jeux (Sonic CD, Lunar, Snatcher, Final Fight CD). La qualité vidéo limitée (peu de couleurs) est typique de l'époque.

Pannes fréquentes

Symptôme Cause probable Piste
Ne lit pas les CD / lecture aléatoire Laser usé / désaligné Régler le potard laser, ou remplacer le bloc optique
Plateau/chargement HS (Model 1) Engrenage plastique cassé Remplacer l'engrenage Model 1 (pièce connue)
Tiroir qui n'ouvre/ferme pas à fond, laser qui ne monte plus (Model 1) Courroie détendue (la panne n°1 du Model 1) Remplacer la courroie — carrée 24 × 1,2 mm
Tiroir capricieux (Model 1) Contacteurs de fin de course encrassés ; vis hélicoïdale HS sur mécanique Sony Nettoyage des contacteurs ; bloc optique
Son/vidéo dégradés, corrosion Condensateurs (dont CMS) qui fuient Recap — ⚠️ sur Model 1, à faire même sans fuite visible ; penser à la carte sub près du régulateur et, sur mécanique JVC, à la carte contrôleur du lecteur
Model 2 totalement mort FUSIBLE grillé — mauvais adaptateur, ou console attachée/détachée sous tension Remplacer le fusible (réparation facile) → Model 2
Sauvegardes perdues Pile de la RAM interne HS (ou supercondensateur sur X'Eye) Remplacer la pile, ou passer en FRAM (plus de pile du tout)
Jeu import refusé, ou CD qui ne marche pas avec la console Double verrou de région (jeu et console hôte) BIOS region-free
Pas de communication avec la MD Connecteur/contacts Nettoyer le bus d'extension

Manuel de service d'origine ✅

Manuel constructeur archivé localement. Contient typiquement les schémas, le synoptique, les tensions et formes d'onde attendues, la nomenclature et les procédures de dépose — la référence quand un symptôme ne colle à aucune panne connue.

  • Mega-CD II — manuel de service Sega — PDF

Statut

Document constructeur sans licence explicite, conservé à titre de préservation (machine hors production depuis des décennies). Source : Internet Archive.

Procédures de démontage pas-à-pas ✅

5 procédures transcrites depuis les guides iFixit. Chacune donne la difficulté et la durée estimée — de quoi savoir dans quoi on s'engage avant d'ouvrir la machine.

Procédure Difficulté Durée
Complete Disassembly of Sega CD 🟡 moyen 20 to 40 minutes
Sega CD Motherboard/AC Power Board Removal 🟡 moyen 20 to 40 minutes
Disassembling Sega CD Plastic Housing 🟢 facile 5 to 10 minutes
Installing Sega CD CD Tray 🟡 moyen 15 to 30 minutes
Installing Sega CD Genesis Connector 🟡 moyen 20 to 40 minutes
Complete Disassembly of Sega CD

Complete disassembly of Sega CD

  1. Teardown complete!
Sega CD Motherboard/AC Power Board Removal

This guide shows how to remove the motherboard unit from the Sega CD game console.

  1. Remove 2 screws from small metal casing using a medium phillips screwdriver 1/2 inch bronze screws (2) Carefully lift metal case up to expose motherboard. Caution: There is a wire strip running through metal plate that is soldered to motherboard and power supply board, thus plate cannot be completely removed. Do NOT force plate upwards.
  2. Carefully lift off metal plate, motherboard, and CD tray circuit board and flip over as shown Caution: There is a wire strip running through metal plate that is soldered to motherboard and power supply board, thus motherboard cannot be completely removed. Do NOT force upwards.
  3. With motherboard and CD try circuit board set aside, remove 2 screws from power supply using a medium phillips screwdriver 1/2 inch bronze screws (2)
  4. Remove power supply from console by lifting up
Disassembling Sega CD Plastic Housing

This repair guide will take you through removing the plastic casing so to open up the console for further repair.

  1. Remove the six screws on the underside of the console using a medium phillips screwdriver 1/2 inch bronze screws (6)
  2. Remove the 2 screws on the side of the console that attach the Genesis adapter to the rest of the unit using a medium phillips screwdriver. 3/8 inch black screws (2)
  3. Ensure the lock on the left of the case is in the unlock position (slide left as shown) before removing the case.
  4. Remove case by lifting up left side, then using the prying tool, pry the cover out of the genesis attachment and lift upward.
Installing Sega CD CD Tray

This guide will show how to remove the CD tray from your console.

  1. Remove large metal plate by unscrewing the three screws using a medium phillips screwdriver. 1/2 inch bronze screws (3) Carefully lift the metal plate to remove
  2. Remove the two screws from the plastic bar. 3/8 inch bronze screws (2)
  3. Remove the 4 screws to remove CD tray using a medium phillips screwdriver 3/8 inch black screws (4)
  4. Carefully unplug wire connection to optical reader
Installing Sega CD Genesis Connector

This guide will show you how to remove the Sega Genesis connector from your console

  1. Remove 2 screws that attach the Genesis adapter to the console using a medium phillips screwdriver Unplug Genesis adapter by carefully pulling it out
  2. Remove the four screws from the metal plate as shown using a medium phillips screwdriver 1/2 inch bronze screws (4)
  3. Carefully remove metal cover from connector as shown by sliding it up and out

Source et licence

Guides iFixit, sous licence Creative Commons BY-NC-SA 3.0 — réutilisation autorisée avec attribution, usage non commercial et partage à l'identique. C'est, de toute la documentation rassemblée dans ce wiki, la seule sous licence explicite : les manuels constructeur, eux, n'en ont aucune. Les photos d'étapes accompagnant ces guides sont conservées dans l'archive d'origine (manuels/).

Recap

Le Mega-CD/Sega CD a des condensateurs CMS qui fuient — cause n°1 des pannes « no boot / no audio ». Recap conseillé. Attention aux variantes de PCB : Model 1, et Model 2 en versions Funai (P/N BE2200…) ou Sega (P/N 171-6528C, appelée « Sony » par le manuel de service — voir le piège de vocabulaire plus haut) — la liste des condos diffère. Source (cap-maps par variante) : Console5 TechWiki (v1 · v2). (BOM par repère CXX : cap-maps en images côté source — à transcrire dès qu'une liste texte est disponible.)

Remplacer la courroie du tiroir (Model 1) ✅

L'une des pannes les plus fréquentes du Model 1 : la courroie qui entraîne le tiroir se détend avec l'âge. Symptômes : tiroir qui ne s'ouvre ou ne se ferme pas complètement, et surtout bloc optique qui ne monte plus pour lire le disque. Réparation simple, qui ne demande que de l'outillage courant et de la patience.

La pièce exacte

Courroie carrée 24 mm × 1,2 mm. Console5 en vend une de remplacement exacte — c'est la référence à privilégier.

Outillage : tournevis JIS/cruciforme, spudger, la courroie ci-dessus, graisse au lithium blanche (optionnel), alcool isopropylique (optionnel).

(Procédure pour les mécaniques Sony.)

  1. Retourner le Mega-CD, retirer les 6 vis du dessous ; le remettre à l'endroit et dévisser les 2 vis noires près du connecteur d'extension. Soulever le capot supérieur en prenant garde au connecteur d'extension.
  2. Défaire les 3 vis du blindage RF au-dessus du lecteur (une de chaque côté, une à l'arrière qui se visse aussi dans la carte sub). Retirer le blindage.
  3. Défaire les 4 vis noires qui tiennent le lecteur au fond de coque. Soulever le lecteur avec précaution et débrancher la nappe vers la carte mère.
  4. Lecteur déposé : dévisser les 2 vis de l'ensemble presseur (clamp) supérieur et le retirer.
  5. Dans l'ouverture près de l'axe, on aperçoit la denture d'un grand pignon noir — il fait partie du mécanisme d'ouverture du tiroir. Au spudger, le faire tourner dans le sens horaire pour désengager le laser et ouvrir le tiroir. ⚠️ Très lentement : forcer abîme la denture.
  6. Tiroir complètement ouvert, il peut être extrait. Il faut d'abord retirer un petit capot situé près d'une languette à l'arrière du tiroir : le faire sauter en tordant un plat ou un spudger dessous.
  7. Repérer les deux languettes à l'avant du châssis du lecteur qui retiennent le tiroir. Insérer un petit tournevis ou un cure-dent dans le trou de chaque languette et l'écarter du tiroir tout en tirant doucement le tiroir. Une fois les deux languettes latérales écartées, tirer sur la languette arrière (celle près du capot retiré) tout en continuant à sortir le tiroir lentement. La patience est la clé — ne rien forcer.
  8. Reste une pièce à retirer : le capot qui masque la poulie blanche autour de laquelle passe la courroie. Libérer la languette près de l'axe, puis glisser le capot vers la gauche : il tombe et découvre la courroie.
  9. Retirer l'ancienne courroie et mettre la neuve en place avec précaution.

Regraisser — et surtout : PAS de graisse en bombe

C'est le bon moment pour relubrifier le mécanisme ET le tiroir, la graisse d'origine durcissant avec l'âge. Retirer l'ancienne graisse au coton-tige + alcool isopropylique jusqu'à disparition complète, puis en remettre aux mêmes endroits.

  • Ne pas graisser les zones qui ne l'étaient pas d'origine, y compris la denture des pignons.
  • Graisse au lithium pure fortement recommandée ; la graisse au lithium blanche fonctionne bien aussi.
  • ⚠️ Ne jamais utiliser de graisse au lithium en aérosol : elle contient des additifs qui dégradent le plastique.
  1. Remonter le lecteur : manipuler doucement le grand pignon noir pour rentrer le tiroir et faire remonter le laser. Reposer le presseur et le revisser.
  2. Rebrancher la nappe, replacer le lecteur dans le Mega-CD — sans tout revisser tout de suite.
  3. Reposer le capot, attacher une console et brancher normalement.
  4. Tester : le tiroir doit sortir et rentrer complètement, sans difficulté ni bruit excessif. Mettre un disque et vérifier qu'il charge, et que le laser monte bien pour le lire. Ce n'est qu'alors qu'on referme complètement.

Dézonage — BIOS region-free ✅

Le double verrou

Tous les jeux Mega-CD sont zonés. De plus, la grande majorité des unités CD ne fonctionnent qu'avec une Mega Drive de la même région (un Mega-CD PAL n'ira qu'avec une Mega Drive PAL). Un BIOS region-free hacké corrige les deux problèmes à la fois : il ignore le drapeau de région du jeu et le réglage de région de la console attachée.

Mod avancé — le vrai risque

Si l'on ne prend pas de précautions au retrait de la puce BIOS d'origine, on arrache plusieurs pastilles et pistes, ce qui débouche sur une réparation extrêmement difficile. La clé, c'est la patience.

Machines concernées : les deux modèles de Mega-CD, mais aussi les combos CDX/Multi-Mega, les deux Wondermega et le X'Eye — ces derniers exigeant une installation différente, leur BIOS étant en boîtier CMS SOP-40 sans équivalent moderne (→ PCB MultiBIOS de Will's Console Modifications, ou adaptateur open source). L'Aiwa Mega CD utilise exactement la même puce BIOS traversante que le Model 2.

Matériel : soudure au plomb, flux, EPROM 27C1024 (unités CD autonomes), support DIP 40 broches (de préférence dual wipe), alcool isopropylique 91 % ou plus / nettoyant à flux. Outillage : tournevis JIS/cruciforme, extracteur de circuit (si BIOS déjà sur support), fer à température régulée, pompe/pistolet à dessouder (très recommandé), station à air chaud (BIOS CMS), multimètre, programmateur d'EPROM, et un éditeur hexadécimal ou tout logiciel capable de faire un byteswap.

Dépose du BIOS et pose du support

  1. Retourner le Mega-CD, retirer les 6 vis du dessous — plus, sur le Model 1, les 2 vis noires près du connecteur d'extension. Soulever le capot en surveillant le connecteur. (Aiwa Mega CD : retourner la partie « Game Unit » et retirer les 10 vis.)
  2. Unités nord-américaines et PAL : retirer le blindage RF qui couvre la carte mère.
  3. Sortir la carte mère du boîtier.
  4. Localiser le BIOS — un DIP 40 broches standard :
    • Model 1 et Model 2 : près du connecteur d'extension. ⚠️ Sur le Model 2, il est directement sous le connecteur d'extension : beaucoup moins de place pour travailler, en tenir compte.
    • Aiwa Mega CD : sur le bord droit de la carte, juste à côté du 68000.
  5. Raccourci Model 1 : si le BIOS est une EPROM déjà sur support, tout ce qui précède du dessoudage ne s'applique pas — extraire la puce à l'extracteur (ou, très prudemment, à l'aide d'un plat) et passer directement à la programmation.
  6. Sinon : retourner la carte, apporter de la soudure fraîche et/ou du flux sur les 40 points, puis dessouder au pistolet à dessouder en évitant de chauffer trop longtemps au même endroit. Chaque broche doit bouger librement ; si ce n'est pas le cas, ressouder, refluxer et redessouder jusqu'à libération.
  7. Une fois dessoudée, la puce doit tomber d'elle-même quand on retourne la carte. Inspecter qu'aucune pastille ni piste n'est abîmée, puis nettoyer soigneusement (cotons-tiges + IPA ou nettoyant à flux).
  8. Poser le support DIP 40 à l'emplacement d'origine, orientation conforme à la sérigraphie. Le maintenir plaqué et souder deux coins opposés pour l'ancrer, en vérifiant qu'il est bien à plat contre la carte.
  9. Souder les broches restantes — ni trop peu, ni trop de soudure par point.
  10. Replacer le BIOS d'origine dans le support, complètement enfoncé, sans tordre de broche ; vérifier que ses broches sont propres et sans excès de soudure.
  11. Remonter suffisamment pour tester avec une Mega Drive. Si tout fonctionne encore normalement, on passe à la programmation du BIOS region-free.

Programmer et poser le BIOS region-free

  1. Récupérer le BIOS region-free correspondant à votre modèle. N'importe quelle région convient, mais ⚠️ le modèle doit correspondre — un BIOS de Model 2 ne va pas sur un Model 1.
  2. ⚠️ Le BIOS doit être « byteswappé » s'il ne l'est pas déjà. Certains logiciels de programmation savent le faire ; sinon, passer par Hex Workshop, AFS ROM Suite MD ou équivalent. (C'est l'oubli classique qui donne un mod « mort-né ».)
  3. Insérer une EPROM 27C1024 dans le programmateur et configurer le logiciel pour cette référence précise. En cas de doute sur les tensions, chercher la fiche technique du numéro de pièce exact : elle donne les tensions de lecture et de programmation.
  4. Lancer le blank check : l'EPROM doit être totalement vierge, sinon elle ne peut pas être écrite. Si elle ne l'est pas, l'effacer sous UV puissants (les effaceurs d'EPROM bon marché conviennent).
  5. Charger le fichier BIOS — aucun autre réglage à changer, hormis le byteswap.
  6. Programmer, puis vérifier. En cas d'échec : revérifier la configuration du programmateur pour cette EPROM, effacer et refaire une tentative.
  7. Insérer l'EPROM programmée dans le support, broches bien alignées, et tester.

Alternative sans dessoudage lourd

Il existe un mod multibios pour le Mega-CD Model 1 (site ConsolesUnleashed), et pour les combos le PCB MultiBIOS déjà cité — pratique quand on veut garder plusieurs régions commutables plutôt qu'un BIOS unique.

Sauvegardes définitives — mod FRAM (fin de la pile) ✅

Le Mega-CD stocke les sauvegardes dans une SRAM sur sa carte mère. Cette SRAM exige une alimentation permanente, fournie par une pile bouton — ou, sur certaines machines comme le JVC X'Eye, par un supercondensateur. Pile morte ou supercondensateur déchargé = toutes les sauvegardes perdues.

La solution durable : remplacer la SRAM par une FRAM (RAM ferroélectrique), qui conserve l'information qu'elle soit alimentée ou non. En option, une FRAM de plus grande capacité permet, via des interrupteurs physiques, d'accéder à quatre banques de données séparées ; et un BIOS de remplacement rend visible toute la capacité de la puce, soit quatre fois plus de blocs mémoire.

S'applique à toute la famille

Toutes les variantes de Mega-CD, y compris le Sega PAC du LaserActive, tous les combos (X'Eye, les deux Wondermega, CDX) et même l'Aiwa Mega CD.

Choisir la puce

Référence Capacité Quand la choisir
FM16W08-SG 64 Ko Identique à la SRAM d'origine — à prendre sauf si l'on veut le bankswitching ou un BIOS de remplacement
FM18W08-SG 256 Ko L'espace supplémentaire n'est pas vu par le BIOS d'origine, mais devient exploitable en bankswitching ou avec un BIOS de remplacement

Le suffixe compte

Certaines puces sont vendues sans le -SG final. -SG = boîtier SOIC (celui qu'il faut) ; -PG = traversant, NON adapté à ce mod.

Repérer la SRAM d'origine selon la machine

Marquage de la puce Machine
MB8464A-10L Model 1, ou Model 2 de fabrication Funai
MB8464A-80L ou XL J6265AF-10SL Model 2 de fabrication Sega
MB8464H-10LL Aiwa Mega CD
LC3664BML-10 Sega CDX — ⚠️ il y en a deux : remplacer IC10
MS6264CLL-10FC PAC-S1 / PAC-S10 (LaserActive)
LC3564QM Wondermega, Wondermega M2, JVC X'Eye

Matériel : la FRAM choisie, deux inverseurs SPDT (ou un DPDT), fil isolé ou fil émaillé, soudure au plomb, soudure basse température (si pas d'air chaud), flux, tresse à dessouder, IPA 90 % minimum, cotons de nettoyage (microfibre/mousse de préférence au coton, qui laisse des fibres). Outillage : fer, station à air chaud (optionnelle), multimètre avec mode continuité, brucelles, tournevis cruciforme.

Dépose de la SRAM

  1. Démonter la console et sortir la carte mère.
  2. Localiser la SRAM (tableau ci-dessus) et protéger les composants voisins au Kapton ou à la feuille d'aluminium.
  3. Air chaud à 360 °C, débit d'air moyen. Préchauffer à 10-12 cm en répartissant la chaleur très uniformément autour de la puce pendant ~30 secondes. Puis longer le périmètre de la puce à la buse, sans insister au même endroit.
  4. Patience — c'est long, surtout s'il y a de l'adhésif dessous. À cette température, et si la chaleur est bien répartie, la carte ne souffre pas.
  5. Tester régulièrement aux brucelles en saisissant le côté de la puce et en essayant de la soulever sans forcer. Quand elle est prête, elle vient toute seule. ⚠️ Si l'on force ici, les pastilles et les pistes partent avec la puce.
  6. Puce séparée : couper l'air chaud, puis mécher la soudure restante sur les pastilles au fer + tresse (le flux aide) pour obtenir une surface bien plane.

Cas particuliers

  • Sans station à air chaud : utiliser de la soudure basse température (ChipQuik). ⚠️ Recommandé en particulier pour l'Aiwa Mega CD, dont la carte mère est très sensible à la chaleur. Bien nettoyer le ChipQuik à la tresse ensuite : il contaminerait les soudures de la FRAM.
  • X'Eye : la SRAM est collée à l'époxy sous la carte mère et exige l'air chaud. Alternative : souder un adaptateur flex sans retirer la SRAM.

Pose de la FRAM

Si l'on utilise une FM18W08 avec l'intention de faire du bankswitching ou d'utiliser un BIOS alternatif, relever les broches 1 et 26 avant la pose : ce sont les broches d'adresse qui iront aux interrupteurs (deux SPDT ou un DPDT).

Unités combo (CDX/Multi-Mega, Wondermega/X'Eye) — recap

Plusieurs machines tout-en-un intègrent Mega Drive + Mega-CD dans un seul boîtier : le Sega CDX (US) / Multi-Mega (EU), et la Wondermega (Sega/JVC, JP) déclinée aux US en JVC X'Eye. Elles se recap comme un Mega-CD et une Mega Drive réunis (plusieurs cartes). Listes Console5 TechWiki.

Sega CDX / Multi-Mega ✅

Trois cartes. Puces notables : 68000 MC68H000FN8 (Genesis), Z80 84C00, VDP/IO/YM2612 315-5660, 68HC000FN12 (Sega CD), GPU 315-5632, PCM 315-5476A, backup MB3790. Laser : Sanyo SF-C93 (version 10 broches !).

CDX — carte CPU (1EA4B13A00400) — 6 condos
Repère µF V
C27, C90 100 6,3
C29, C46, C107, C108 220 6,3
CDX — carte Power (1EA4B11A09301) — 6 condos
Repère µF V
C201 470 16
C204 4,7 50
C206, C207, C209 470 10
C211 100 6,3
CDX — carte lecteur CD (1EA4B11A09202) — 27 condos
Repère µF V Repère µF V
C502 47 6,3 C635 100 16
C504 47 6,3 C667 22 16
C513 47 6,3 C668 47 6,3
C522 10 16 C673 100 6,3
C523 100 6,3 C674 47 6,3
C533 10 16 C677 220 6,3
C534 100 6,3 C678 220 6,3
C555 100 6,3 C680 22 16
C561 33 10 C714 470 16
C575 100 6,3 C735 22 6,3 (polymère, hors kit)
C601 47 6,3 C737 220 6,3
C604 10 16 C775 22 16
C605 47 6,3
C607 47 6,3
C634 47 6,3 (polymère, hors kit)

Wondermega / X'Eye ✅

Deux modèles très différents. RG-M1 (Wondermega 1, la plus « hi-fi ») = 5 cartes ; RG-M2 (Wondermega 2 / X'Eye) = 2 cartes. Attention : gros compte de condensateurs.

Wondermega RG-M1 — Sound/Control (ENB-159B) — 26 condos
Repère µF V Repère µF V
C707, C708 10 16 C767, C768 47 6,3
C711 1 50 C781, C782 10 16
C712, C716, C718, C719 4,7 25 C829, C830 10 16
C720 47 6,3 C833, C834 10 16
C721 22 6,3 C857, C858 10 16
C743, C744, C753 10 16 C881, C882 10 16
C761 4,7 25
C763 47 6,3
Wondermega RG-M1 — Video (ENB-159-6) — 11 condos
Repère µF V
C674 220 16
C676 220 6,3
C841 4,7 25
C842, C853, C854 10 16
C843, C844 100 10
C845 47 6,3
C901 470 6,3
C904 1000 10
Wondermega RG-M1 — CD-ROM (ENN-330-B-1) — 16 condos
Repère µF V Repère µF V
C166 100 6,3 C611 1 50
C170 10 16 C641 100 6,3
C502, C510 47 6,3 C679, C680 22 6,3
C535 4,7 25 C792, C793 47 6,3
C541 220 10 C795, C796 10 16
C544 10 16
C548 47 6,3
Wondermega RG-M1 — Main (ENN-330-2) + Laser — 15 + 2 condos
Repère µF V
C131, C137, C141, C142, C146, C181, C211 10 16
C150, C151, C153, C154, C155, C156 100 10
C152 100 16
C193 22 16
Laser C001 47 6,3
Laser C002 100 10
Wondermega RG-M2 / X'Eye — ENR-001 (carte principale)
Repère µF V Repère µF V
C114, C115, C166, C508, C761 100 6 C231, C232, C241, C242, C510, C614 1 50
C113, C118, C501 47 16 C173, C175 220 4
C117 4,7 25 C553 220 16
C181, C216, C131, C151, C137, C109, C243, C713, C714, C647, C648, C546, C543 10 16 C711, C712, C636, C635, C728 22 6
C781, C507, C548 47 4 C101 0,1 F 5,5 (cap mémoire, hors kit)
Wondermega RG-M2 / X'Eye — ENR-001-2 (2e carte)
Repère µF V Repère µF V
C809, C810, C811, C812, C817, C818, C825, C826, C855, C881, C885, C886 10 16 C858, C859, C863, C882 4,7 25
C814, C921 47 4/16 (C814=4 V, C921=16 V) C864, C903, C904 100 4/6 (C864=4 V, C903/904=6 V)
C853 2,2 50 C865, C866, C867, C887, C888, C922, C931 22 6
C857, C875 1 50 C880, C883 3,3 50

Vérifier ton modèle exact

CDX/Multi-Mega et Wondermega RG-M1 ≠ RG-M2 ont des cartes différentes. Identifier la référence sérigraphiée (ENB-…, ENN-…, ENR-…, 1EA4B…) avant d'acheter. Les caps polymère et le cap mémoire (0,1 F) ne sont pas dans les kits.

Mods & préservation — quoi acheter, comment

Recapper D'ABORD (surtout Model 1/2 à CMS)

Les Mega-CD utilisent des condensateurs électrolytiques CMS qui fuient et rongent les pistes — panne n°1 (pas de son CD, plantages, corrosion verte sous les caps). Recap complet impératif avant tout autre mod, avec nettoyage de l'électrolyte (alcool iso + brosse) et contrôle des pistes rongées. Kits de caps par modèle (Model 1 / Model 2 / Wondermega) chez Console5 et revendeurs.

  • ODE Mega SD (Terraonion) : remplace le lecteur CD/laser par du stockage SD — supprime la panne mécanique (laser HS, engrenage de chargement). Se branche à la place du bloc CD. Install 🟢/🟡 (connecteur, pas de soudure sur la plupart des montages). → fiche Mega SD.
  • Region-free : le verrou est dans le BIOS → un BIOS region-free (ou le Mega SD, qui gère la région) lève le blocage. La région suit aussi la MD hôte.
  • Voir aussi Mega Drive § Add-ons.

Photos / assets

(À ajouter : Model 1 vs Model 2, bloc laser, engrenage, zone condos.)

Réparation avancée

Recap CMS (le sujet n°1, surtout Model 1/2) + courroie/laser du lecteur CD + pile de sauvegarde qui coule. Méthodes : Recap · Piles de sauvegarde · ODE (lecteur optique) · Pistes & vias.

Sources & attribution

Image :

Relecture & corrections

À quoi sert cet espace

Une valeur fausse, une procédure dépassée, une référence de puce qui ne colle pas à ta carte ? Signale-le ici, avec ce que tu as constaté (modèle, révision de carte, numéro de série, mesure). Chaque signalement est recoupé avec une source avant toute modification — une correction invérifiable est publiée en tant que « signalé par …, non recoupé » plutôt qu'appliquée en silence.

La lecture est ouverte à tous ; écrire demande une connexion Discord. Les signalements des relecteurs déclarés du wiki sont traités en priorité ; les autres sont lus aussi, mais passent par un humain avant toute modification.
