Conversions & multi (arcade)¶
Deux façons de faire tourner d'autres jeux sur une PCB arcade existante :

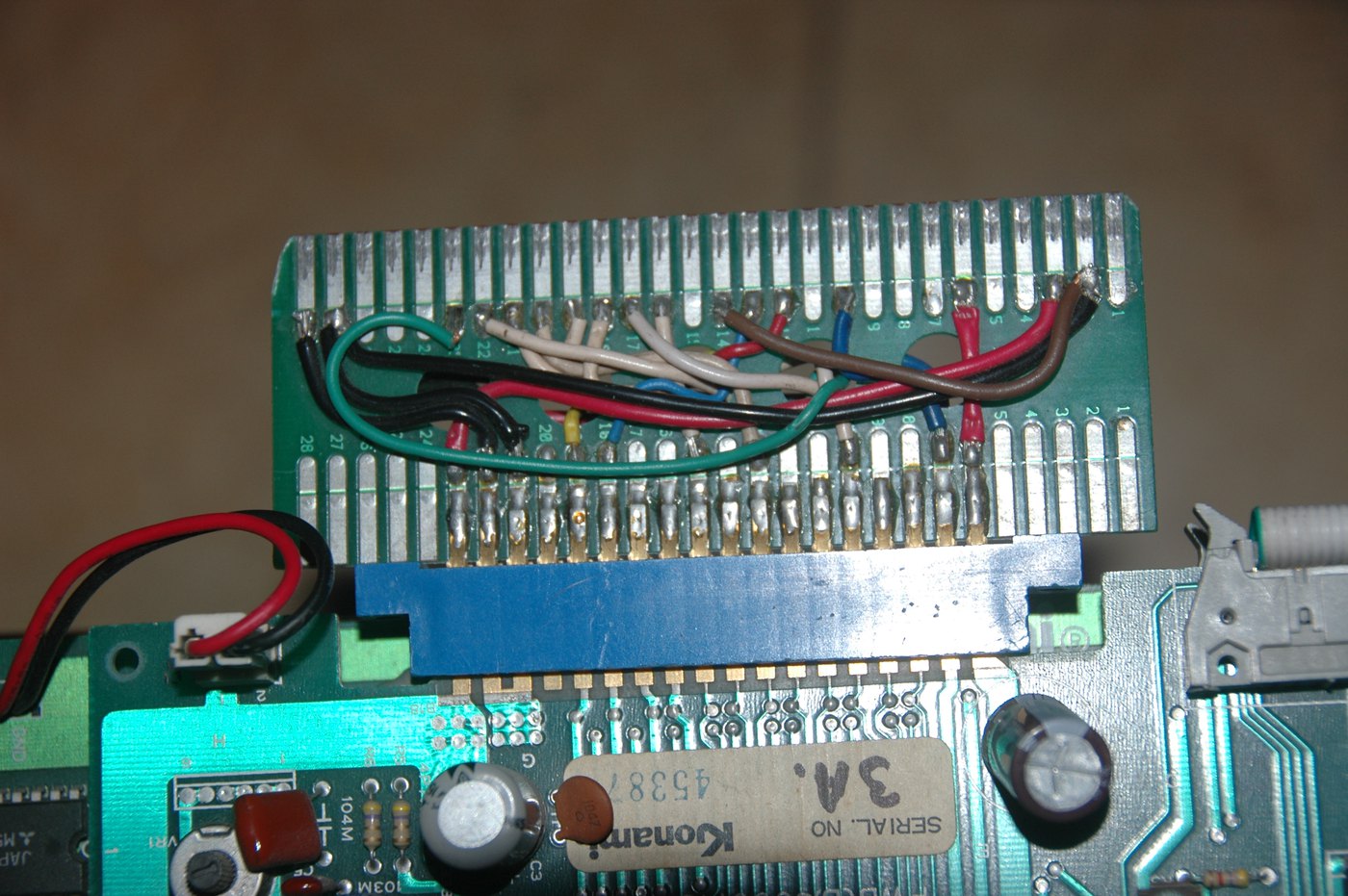

- Convert (conversion) : transformer une carte d'un jeu en un autre — reprogrammer/échanger les ROMs, régler les customs, gérer la sécurité. Un savoir-faire historique de la scène (rendre jouable un jeu rare à partir d'une carte commune).
- Multi : un kit unique (souvent SD/flash) qui embarque toute une logithèque et remplace ROMs/CD/cartouche — la voie préservation moderne. Voir la page dédiée : Solutions multi-jeux.
Éthique & légalité
Ce wiki décrit la méthode (comment ça marche, comment on répare/convertit), jamais il n'héberge de ROMs. Les conversions se font à partir de tes propres dumps. Les bootlegs multi (« N-in-1 ») sont mentionnés pour information — leur légalité est douteuse et leur qualité variable.
Convert vs Multi — que choisir ?¶
| Critère | Convert (échange/reprog ROMs) | Multi (kit SD/flash) |
|---|---|---|
| Jeux disponibles | 1 (le jeu cible) | toute la plateforme |
| Réversible | oui (on garde les ROMs d'origine) | oui (kit amovible) |
| Préservation carte d'origine | on modifie une carte | on n'y touche pas (kit interposé) |
| Compétence | EPROM, customs, sécurité | branchement + SD |
| Coût | faible (ROMs) | élevé (kit) |
| Sécurité « suicide » | selon plateforme | souvent contournée |
Conversions par plateforme¶
| Plateforme | Difficulté | Points clés | Page |
|---|---|---|---|
| CPS-1 | 🟡 | B-board + config CPS-B-21 ; base non suicide (sauf Kabuki/Dash) · codes OpenKey | Converts CPS-1 |
| CPS-2 | 🟠 | chiffrement par clé → surtout échange de B-board ; phoenix/désuicide · jumpers par jeu | Converts CPS-2 |
| CPS-3 | 🟠 | CD + cartouche (clés) + SIMM flash ; multi Darksoft | Converts CPS-3 |
| Neo-Geo | 🟡 | MVS ↔ AES (même code, cartouche/pinout différents) | Converts Neo-Geo |
| System 16/18/24 | 🟠 | FD1094/FD1089 : re-key Arduino, désuicide ROM+68000 · clés par jeu | FD1094/FD1089 |
| IGS PGM | 🟠🔴 | protection IGS027A (ARM) : dump ROM interne + P patchée | Converts PGM |
| Namco 2/11/12 | 🟠🔴 | MCU (Sys 2) / KEYCUS par jeu (Sys 11/12) · KEYCUS par jeu | Converts Namco |
| Namco 357/369 | 🟠 | arcade base PS3 ; HDD+dongle ; conversion CM retail | System 357/369 |
| Konami 573 | 🟡🟠 | média + cartouche de sécurité appariée ; outil 573in1 · catalogue | Konami 573 |
| Taito F3 | 🟡 | cartouche (type Neo-Geo/CPS2) ; région keying + octet | Converts Taito F3 |
| Sega System 32 | 🟡🟠 | suicide : désuicide ROM déchiffrée ; ROM board Big/Small | System 32 |
| Taito B / F2 | 🟡🟠 | reprog ROM + C-Chip (TC0030CMD) par jeu | Taito B/F2 |
| Sega System 24 | 🟡🟠 | disquette : imagerie + émulateur HxC/Gotek (± FD1094) | System 24 |
| Taito Z / H / X | 🟡🟠 | reprog ROM ; C-Chip sur Z/H ; X plus simple | Taito Z/H/X |
| Sega System 18 | 🟠 | FD1094 + MCU 8751 : désuicide ROM + retrait 8751 | System 18 |
| Sega System C / C-2 | 🟡🟠 | base Mega Drive ; puce protection 317-0xxx par jeu | System C/C-2 |
| Sega X / Y-Board | 🟠 | super-scaler ; FD1094 sur certains jeux | X/Y-Board |
| Taito G-NET | 🟡 | base ZN-2 ; CAT702 + mod-BIOS → cartes CF | G-NET |
| Konami GX / Viper | 🟡🟠 | ROM board (GX, reinit EEPROM) / carte CF (Viper, RTC+DS2430) | GX/Viper |
| IREM M72 / M92 | 🟡🟠 | ROM board + MCU i8751 (dumpé) par jeu | M72/M92 |
| Toaplan V1/V2 | 🟠 | MCU HD647180 (dumpé) + VDP GP9001 custom | Toaplan |
| Psikyo | 🟠 | 68020 / SH-2 ; variants PS3/4/5 + EEPROM security | Psikyo |
| Cave 68000 | 🟠 | customs 038/013 ; layouts sprites par jeu | Cave 68000 |
| Data East | 🟠 | DECO Cassette (tape+dongle) ; ASIC 146/104/156 | Data East |
| SNK Hyper 64 | 🔴 | cartouche VR4300 ; surtout préservation | Hyper 64 |
Le fil rouge : la sécurité¶
Beaucoup de plateformes chiffrent le programme ou l'authentifient par une clé en SRAM à pile (le « suicide » : CPS-2, CPS-3, System 16 FD1094). Toute conversion doit tenir compte de ce verrou — d'où l'intérêt des phoenix ROMs (déchiffrées, sans pile) et des multi (qui gèrent la sécurité en interne).
Réglages DIP — la règle générale¶
Après une conversion, la carte se règle comme le jeu cible : la configuration (difficulté, vies, crédits, région…) suit le jeu, pas la carte. Il y a deux grandes façons de configurer un jeu d'arcade :
A. DIP switches physiques (systèmes années 80 / début 90)¶
Un ou plusieurs bancs de micro-interrupteurs sur la carte. Convention la plus répandue (banc de 8), à adapter par jeu :
| Interrupteur | Fonction typique |
|---|---|
| 1-2 | Tarif / monnayage (coinage) |
| 3-4 | Difficulté |
| 5 | Vies / bonus (extend) |
| 6 | Son en démo (on/off) |
| 7 | Écran retourné (flip / cocktail-upright) |
| 8 | Free play (ou) Test / service |
- Beaucoup de plateformes ont 2 bancs (A/B) voire 3 (ex. CPS-1 : DIP A = monnayage, B = difficulté, C = vies/flip/free play/test).
- La région est parfois un DIP (Toaplan, IREM…), parfois câblée/soudée (voir les pages Region-free côté systèmes).
Après conversion : DIP du JEU CIBLE
Les positions n'ont pas le même sens d'un jeu à l'autre. Une fois convertie, régler la carte selon le tableau DIP du jeu cible (source : la fiche du jeu dans MAME, menu DIP switches, ou le manuel du jeu). Point de départ sûr : tout sur OFF puis activer le service/test pour vérifier.
B. Soft-dips / menu de test (systèmes à cartouche / EEPROM)¶
Les systèmes plus récents (CPS-2/3, Neo-Geo, System GX, Viper, ST-V, Naomi…) se règlent par un menu de test logiciel (« soft-dips ») mémorisé en EEPROM, accessible par le bouton TEST. Points clés :
- Sur beaucoup de ces systèmes, changer de jeu impose de réinitialiser l'EEPROM : maintenir TEST au démarrage (Konami GX), ou la carte le fait au premier boot.
- CPS-2 : les jumpers physiques ne règlent pas le jeu — ils configurent la taille/le type des ROM (voir Converts CPS-2). Les réglages de jeu, eux, sont des soft-dips (menu TEST). Détail des jumpers ROM : Converts CPS-2 §3.
- Neo-Geo MVS : réglages par le BIOS/soft-dips (l'UniBIOS en ajoute).
Note préservation : les valeurs DIP par jeu forment un très gros jeu de données (échelle MAME). Le wiki documente la logique et les conventions ci-dessus (réutilisables), plus des tableaux complets de jeux phares transcrits en dur → Réglages DIP — jeux phares. D'autres jeux sont ajoutés à la demande (transcrits depuis les définitions MAME, pérennes).
Sources & attribution¶
- Communauté Arcade-Projects (guides converts/multi) — https://www.arcade-projects.com/
- Conventions DIP / soft-dips : MAME (menu DIP switches par jeu) — https://www.mamedev.org/
- Pages internes : CPS-1 · CPS-2 · CPS-3 · Neo-Geo MVS
