9512)¶

Le traitement de texte tout-en-un d'Amstrad (1985) : Z80, moniteur monochrome intégré, lecteur 3″ (puis 3,5″ sur 9512+), imprimante fournie. Peu ludique mais massivement vendu ; sous CP/M en prime. Réparation : CRT intégré, alim sur la carte moniteur, lecteur 3″.

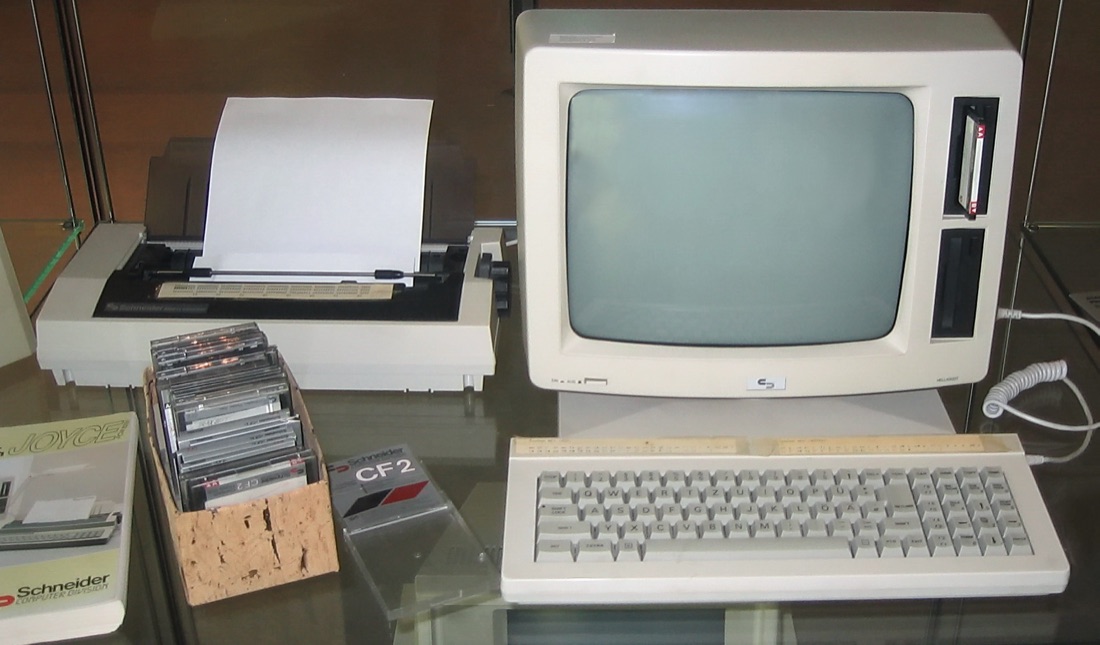

Amstrad PCW (Schneider Joyce) — photo Johann H. Addicks, CC BY-SA 3.0 (Wikimedia Commons).

Identification¶

Modèle	Année	Note
PCW 8256 / 8512	1985	256/512 Ko, lecteur(s) 3″, imprimante matricielle
PCW 9512	1987	imprimante marguerite, écran blanc/noir
PCW 9256 / 9512+ / 10	1991-93	lecteurs 3,5″, révisions tardives

Particularité : l'alimentation est intégrée au moniteur ; l'unité centrale est alimentée via le câble moniteur.

Horloges & fréquences ✅¶

Composant	Fréquence	Rôle / portée
Z80A	4 MHz	CPU — PCW 8256, 8512, 9512, 9256, 9512+ et PCW10
Z80	16 MHz	CPU — PcW16 uniquement (architecture sans rien de commun avec la série d'origine)

⚠️ Particularité : sur les PCW 8256/8512/9512/9256/9512+, le Z80 n'a aucune ROM directement connectée. C'est l'ASIC au cœur de la machine qui fournit l'accès au démarrage — une carte muette n'est donc pas forcément une ROM morte.

Pourquoi c'est utile en réparation

Une horloge absente ou hors valeur au fréquencemètre désigne directement le quartz, son circuit de division ou le composant alimenté — c'est le point de départ le plus rapide sur une machine qui ne démarre pas. Source : Wikipédia (CC-BY-SA).

Réparation (technicien)¶

CRT + alim dans le moniteur

Le PCW n'a pas de bloc secteur externe : tout part du moniteur, qui contient le CRT et l'alimentation. Tensions dangereuses (THT). Voir Sécurité CRT et décharger avant toute intervention.

Recap de la carte moniteur/alim (électro qui sèchent → « ne s'allume plus / se coupe ») → Recap.
Lecteur 3″ : courroie dégradée (cause n°1) → remplacement ; sinon têtes, alignement. Gotek possible.
Câble moniteur↔UC : conducteurs fatigués → recontrôler (une coupure = « pas d'alim UC »).
Clavier : contacts / nappe → nettoyage.

Procédure — ordinateur mort, dans l'ordre ✅¶

Il y a un CRT dans cette machine

Le tube reste chargé machine débranchée, et sur ces tout-en-un la carte analogique est exactement là où passent les mains. Le décharger, ou travailler sur la carte logique hors du boîtier. → Sécurité CRT

L'alimentation est dans le moniteur

Ce qui veut dire que la machine ne démarre pas sans cet élément — et qu'une panne qui ressemble à un ordinateur mort peut se trouver dans une pièce qu'on n'a même pas branchée.

Ce que cette procédure ajoute

Un ordre pensé pour un micro familial : ce qui tue ces machines, c'est leur alimentation, leur pile, leurs condensateurs, leur RAM sur support et leur clavier — à peu près dans cet ordre, et bien avant le CPU. → Diagnostic PCB

1. L'alimentation — mesurée avant d'être branchée. C'est l'étape qu'il ne faut pas intervertir. Sur une machine de cet âge, une alimentation ne s'arrête pas simplement : un régulateur 5 V qui lâche haut envoie 7, 9, 12 V sur le bus et emporte la RAM et les puces custom avec lui. Mesurer chaque rail hors machine, sous charge factice si possible, et seulement ensuite la brancher.

2. La pile, si la machine en a une. Toute pile d'horloge ou de sauvegarde soudée sur une carte est une fuite à venir. Si la tienne en a une et qu'elle n'a jamais été changée, la sortir avant qu'elle n'emporte les pistes. → Piles de sauvegarde

3. Les condensateurs. Le recap est la norme sur ces machines, pas le dernier recours — et sur l'alimentation d'abord, puisque c'est elle qui protège le reste. → Recap

4. La RAM, sur ses supports. Ces machines ont été conçues pour être réparées : la RAM, et souvent la logique, sont sur supports. Tout ré-enficher d'abord — trente ans d'oxyde, c'est un no-boot classique. Puis échanger les puces : une RAM morte donne en général un motif de caractères parasites reproductible, ou un écran figé sur un caractère fixe.

5. Le clavier. Une console n'en a pas ; celui d'un ordinateur est une pièce d'usure. Un clavier à membrane lâche par lignes ou colonnes entières mortes — c'est la membrane, pas la machine. Un clavier mécanique demande un nettoyage de contacts, pas un remplacement. Voir cette page : le mode de panne est souvent documenté par modèle.

6. Le support — cassette ou disquette. Les deux se ramènent souvent aux mêmes choses : une tête sale, et pour la cassette l'azimut et une courroie devenue goudron. ⚠️ Côté disquette, vérifier que la mécanique a bien une courroie avant d'en chercher une : beaucoup en ont, mais certains lecteurs sont à entraînement direct, et démonter pour trouver une pièce qui n'existe pas ne sert qu'à user le lecteur. Une machine qui démarre mais ne charge rien est une panne de lecteur, pas de logique — inutile de la chercher sur la carte.

7. La sortie vidéo. RF, composite, RGB ou moniteur dédié selon la machine (voir Identification). Tester avec autre chose avant de conclure : un modulateur d'époque et un téléviseur moderne se fâchent bien plus souvent que l'un des deux n'est en panne.

8. Toujours rien. Maintenant la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB

Pannes fréquentes¶

Symptôme	Cause probable	Piste
Ne s'allume plus / se coupe	caps carte moniteur/alim	Recap
Disquette non lue	courroie lecteur 3″	Remplacer la courroie
UC sans alim	câble moniteur↔UC	Vérifier conducteurs
Image morte	CRT / alim	Sécurité CRT d'abord

Modernisation & mods — quoi acheter, comment¶

Écran intégré = CRT + recap carte moniteur/alim

Le PCW loge un CRT et son alim dans le bloc moniteur : haute tension, décharger le tube avant d'ouvrir → Sécurité CRT. Le recap de la carte moniteur/alim traite les « ne s'allume plus / se coupe » ; contrôler le câble moniteur↔UC.

Stockage moderne - Gotek + FlashFloppy 🟡 = LA modernisation reine du PCW : remplace le lecteur 3″ (courroies et disquettes CF2 introuvables) par une clé USB, images .dsk. Point de vigilance : détrompage/ câblage de la nappe et densité du lecteur d'origine → configurer FlashFloppy en conséquence. - Alternative : HxC (SD/USB) 🟡.

Vidéo : écran monochrome intégré, pas de mod couleur pertinent.

⚠️ Ne pas héberger de ROMs/logiciels — méthode uniquement.

Documentation constructeur archivée ✅¶

Documentation constructeur archivée localement.

PCW 8256 — PDF
PPC 512 — PDF

Statut

Documents constructeur sans licence explicite, conservés à titre de préservation.

Voir aussi¶

Amstrad CPC (même maison, même 3″) · Sécurité CRT · Recap.

Sources & attribution¶

Photo Amstrad PCW (Schneider Joyce) — Johann H. Addicks, CC BY-SA 3.0, Wikimedia Commons — https://commons.wikimedia.org/wiki/File:Amstrad_PCW_-_Schneider_Joyce.jpg
Wikipédia — Amstrad PCW (Z80, CP/M, lecteur 3″) — CC-BY-SA — https://en.wikipedia.org/wiki/Amstrad_PCW
Savoir communautaire Amstrad établi (courroie 3″, alim moniteur) — synthèse.
