Taito Egret II / II Mini

La grande rivale de l'Astro City : la candy cab Taito Egret II (1996), au design arrondi reconnaissable et à moniteur 29″ tri-sync rotatif. Très prisée des collectionneurs. Rééditée en 2022 en version Egret II Mini (borne de bureau).

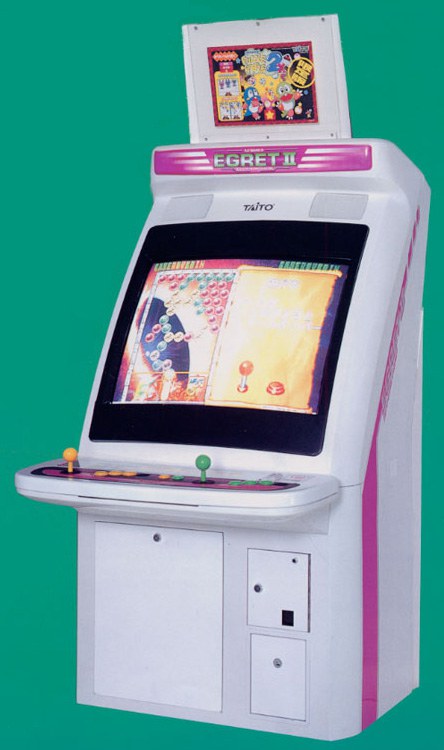

L'Egret II et son moniteur pivotant.
L'Egret II et son moniteur pivotant. Source : Hard*Candy — ⚠️ le site ne publie aucune mention de licence.

Identification

Champ Valeur
Fabricant Taito
Année 1996 (Egret II)
Type Candy cab
Écran CRT 29″, tri-sync 15/24/31 kHz, rotatif (TATE/YOKO)
Contrôles 2 joueurs, panneau interchangeable
Format PCB JAMMA (+ JVS possible)

⚡ Connectique & alimentation

Aspect Valeur
Connecteur PCB JAMMA (bord 56 broches) + support JVS
Sync moniteur tri-sync 15/24/31 kHz, rotatif (TATE/YOKO)
Alimentation 100 V AC (Japon)
Consommation 125 W (定格), 2,2 A max
Dimensions 750 × 903 × 1450 mm (L×P×H, meuble seul)
Dimensions panneau compris 750 × 903 × 1765 mm (インスト含む高さ)
Poids 105 kg (flyer) / ~110 kg (manuel) — voir ci-dessous

Correction : 1764 n'était pas la hauteur du meuble

Cette page publiait 1764 mm comme hauteur de meuble, d'après le manuel archivé (folio 12), qui donne 外形寸法 750 (幅) × 903 (奥行き) × 1764 (高さ) — sans préciser ce que la hauteur inclut.

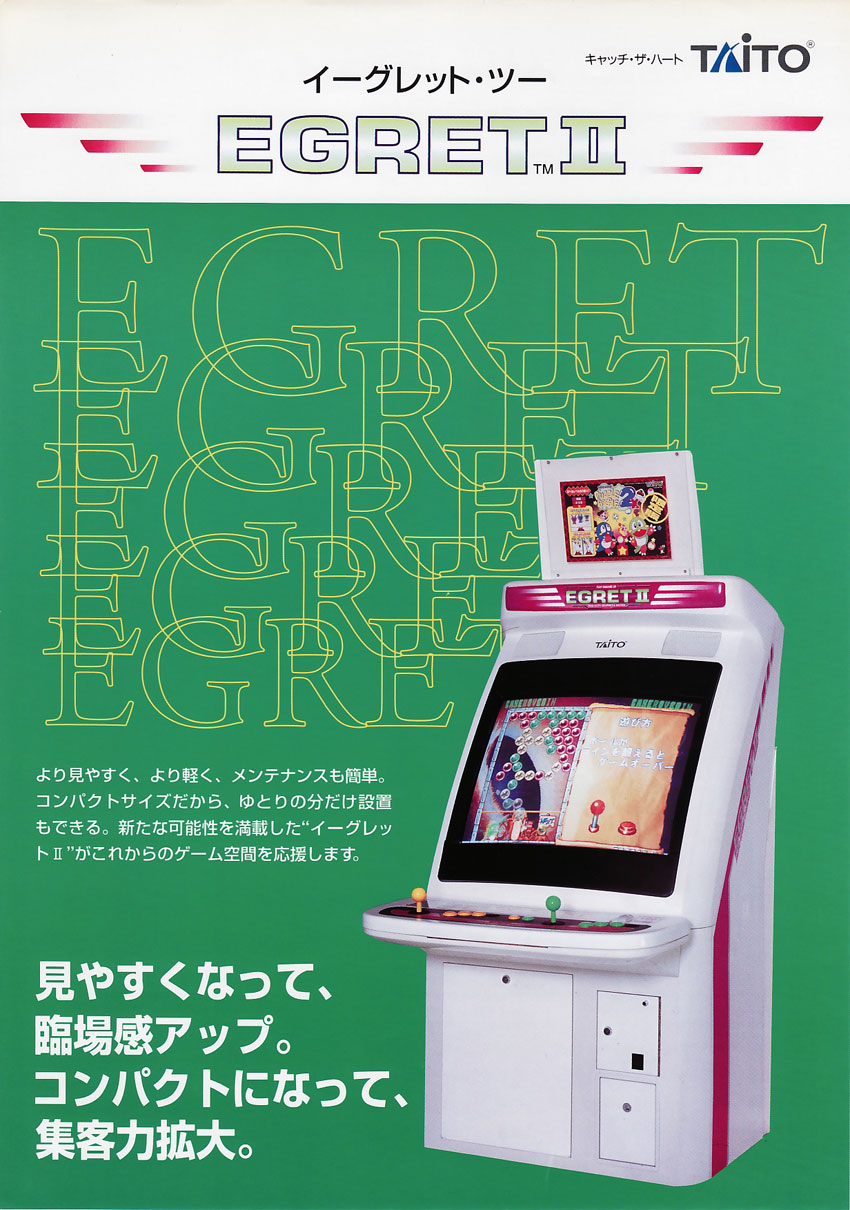

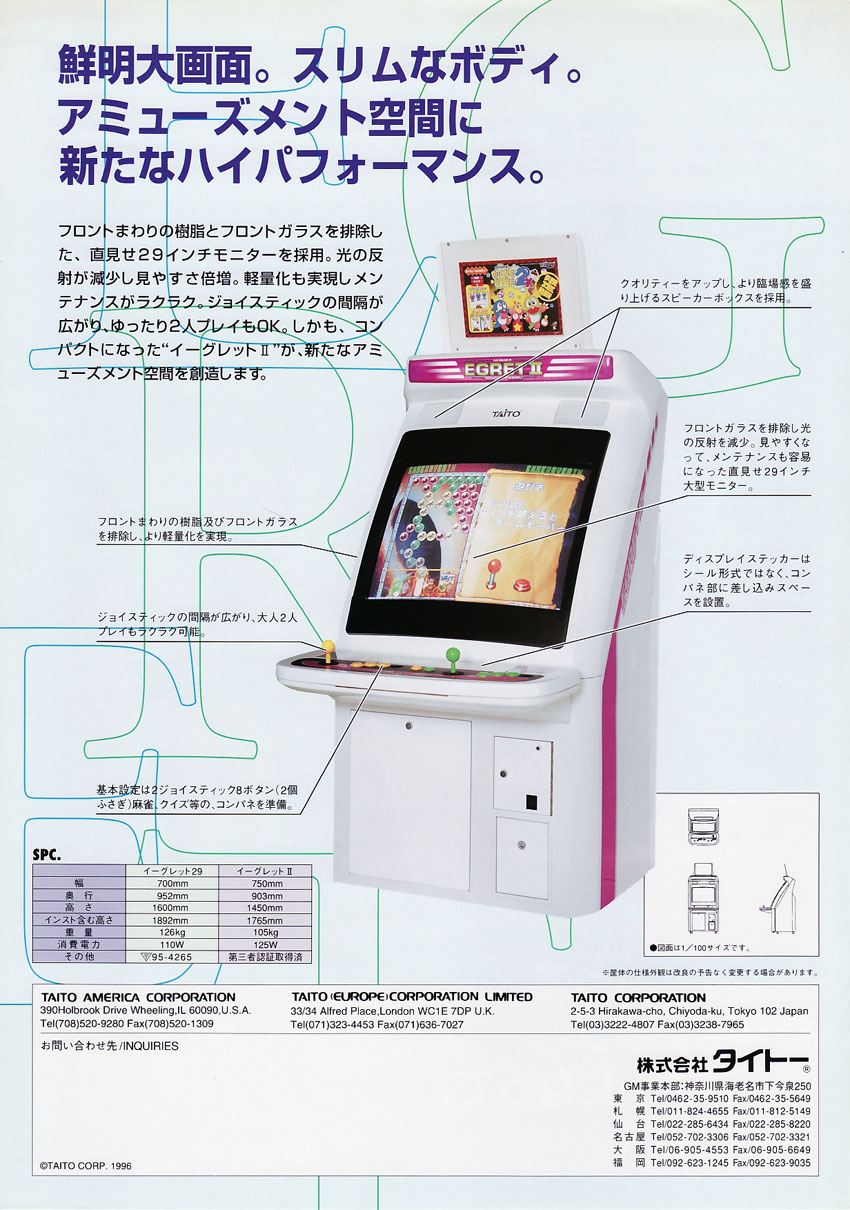

Le flyer commercial Taito de 1996, lui, sépare les deux lignes dans son tableau SPC. :

イーグレット29 イーグレット II
幅 (largeur) 700 mm 750 mm
奥行 (profondeur) 952 mm 903 mm
高さ (hauteur) 1600 mm 1450 mm
インスト含む高さ (panneau compris) 1892 mm 1765 mm
重量 126 kg 105 kg
消費電力 110 W 125 W

Le meuble fait 1450 mm. Les 1764 du manuel sont donc la hauteur panneau d'instructions compris — à 1 mm près du 1765 du flyer, deux documents Taito qui arrondissent différemment.

Conséquence directe : l'Egret II était dessinée 31 cm trop haute dans le comparatif d'encombrement, où elle voisinait avec l'Egret 3 à 1450. Les deux machines ont en réalité exactement le même gabarit : 750 × 903 × 1450, et ~1765 panneau compris.

Deux documents Taito, deux poids

Le flyer annonce 105 kg, le manuel de service 約110 kg. Les deux sont du constructeur et aucun n'est manifestement fautif : le flyer précède la production, le manuel décrit la machine livrée. Les deux sont publiés ici plutôt qu'un choix arbitraire. Pour un plancher ou un transport, prendre 110.

Bonus du flyer : l'Egret 29

La même table documente l'イーグレット29 (Egret 29), la borne que l'Egret II remplace : 700 × 952 × 1600 mm (1892 panneau compris), 126 kg, 110 W. Plus étroite, mais 5 cm plus profonde et 15 cm plus haute — l'Egret II est bien la version compacte annoncée par le slogan du flyer (« スリムなボディ »).

(Sources : flyer commercial Taito 1996, archivé ici, pour les cotes meuble/panneau, le poids et la consommation ; manuel de service Taito archivé pour le courant maximal, la tension et la hauteur panneau compris. Arcade Otaku pour le reste.)

→ Câblage détaillé : JAMMA (+ JVS) → Câblage JAMMA, Câblage JVS et Control panels.

Repères techniques

  • Moniteur tri-sync : accepte 15/24 kHz (PCB classiques) et 31 kHz (Naomi, VGA, superguns HD) — comme la Blast City, sans changer de châssis. Rotation TATE pour les shmups verticaux.
  • Panneau de contrôle interchangeable ; boutons Ø 30 mm au standard japonais.
  • I/O : JAMMA (bord 56 broches). Câblage proche des candy cabs — voir la convention JAMMA sur l'Astro City.
  • Alimentation : bloc candy dédié (entretien type alim Sega, principe identique).
  • Visserie : JIS (tournevis JIS conseillé).

Châssis moniteur

La Egret II utilise le Nanao MS9-29 — le même châssis que la New Astro City (15/24 kHz). Beaucoup de bornes reçoivent en pratique un châssis tri-sync pour gagner le 31 kHz (Naomi/VGA).

Egret 3

Successeur de la Egret II : candy cab JAMMA à moniteur 29″ multi-résolution (15 → 31 kHz) rotatif sans mécanisme de rotation. → page dédiée Egret 3 (specs, châssis Wei-Ya, manuels, année selon sources).

Egret II Mini (2022)

Taito a réédité une borne de bureau officielle : écran 5″ rotatif, ~40 jeux Taito intégrés (Bubble Bobble, Rainbow Islands, Darius…), sortie HDMI, extensions (SD, control panels). Un objet de collection moderne, à ne pas confondre avec la vraie Egret II.

Pannes fréquentes

Symptôme Cause probable Piste
Image instable / couleurs Châssis moniteur tri-sync, recap Réglages géométrie + recap (type Nanao MS9)
Rotation moniteur coincée mécanisme de rotation Vérifier/graisser le cadre rotatif
Pas d'alim bloc candy Vérifier +5 V au bord JAMMA
Contacts JAMMA oxydation Nettoyer le bord de carte

Procédure — borne qui ne démarre pas ✅

Il y a un CRT dans cette borne

Le tube reste chargé borne débranchée, et le capuchon de THT est la première chose que la main rencontre derrière le moniteur. Le décharger, travailler d'une seule main, et pas seul si possible. → Sécurité CRT

Cette borne est documentée en 100 V

Elle ne se branche pas telle quelle sur une prise européenne. Il lui faut un transformateur abaisseur dimensionné pour la borne entière, moniteur compris — pas un adaptateur de voyage. Mettre du 230 V dans une borne prévue pour du 100 V détruit l'alimentation, et le moniteur avec la plupart du temps. → Alimentation d'une borne

Ce que cette procédure ajoute

Un ordre pensé pour un meuble, pas pour une carte : secteur, alimentation basse tension, faisceau, moniteur, et le jeu ensuite. L'écrasante majorité des « bornes en panne » le sont pour une raison qui n'a rien à voir avec la PCB — c'est pour ça qu'elle arrive en dernier ici.

1. Le secteur, et ce qui se trouve entre lui et la borne. L'interrupteur, le fusible ou le disjoncteur, le transformateur d'isolement s'il y en a un. Une borne qui ne donne aucun signe de vie n'est presque jamais un problème d'électronique.

2. L'alimentation basse tension — mesurée en charge. Viser +5 V à l'arrivée sur la carte — bord JAMMA, ou connecteur d'alimentation JVS selon la borne — jeu en fonctionnement, pas à vide sur l'établi. Si le bloc a un réglage (la plupart des blocs candy et JVS en ont un ; un bloc ATX de borne PC n'en a pas), le faire à ce moment-là et pas avant : réglé hors charge, on se retrouve avec une carte qui démarre puis déraille. Sans réglage, la mesure sert quand même — elle dit si le bloc tient. Vérifier aussi le +12 V, et le −5 V si la carte l'utilise : beaucoup s'en passent, et un bloc ATX ne le fournit pas. → Alimentation d'une borne

3. Le faisceau et le connecteur. Ré-enficher, et vérifier les masses — une borne mal reliée donne une image qui roule, des entrées fantômes et du souffle, le tout en même temps, et rien de tout ça ne ressemble à un problème de câblage. Connectique de cette borne : JAMMA (+ JVS possible). → Câblage

4. Le moniteur. Cette page décrit le moniteur ainsi : CRT 29″, tri-sync 15/24/31 kHz, rotatif (TATE/YOKO). CRT : pas d'image mais le tube est chaud et il y a de la THT — c'est la synchro ou la vidéo, pas le tube. Aucune THT — le châssis. Une image qui rétrécit, qui se promène ou qui vire de couleur, c'est un recap de châssis : sur ces moniteurs, c'est un entretien programmé, pas une réparation.

5. La fréquence de balayage — le désaccord qui ne casse rien. Si la fréquence de la carte n'est pas une de celles que le moniteur accepte, il n'y a pas d'image et rien n'est en panne. Comparer ce que la borne accepte à ce que la carte sort avant d'ouvrir quoi que ce soit. → Moderniser une borne

6. Le panneau de contrôle. Les microswitches, puis le faisceau, dans cet ordre. Une seule direction morte, c'est un switch ; un joueur entier mort, c'est le faisceau ou sa masse. → Panneaux de contrôle

7. Monnayeur et son. En dernier, parce qu'ils ne cachent rien : un monnayeur qui ne compte plus est en général sale ou déréglé, et un silence avec une bonne image désigne l'amplificateur et ses rails d'alimentation.

Réparation

Manuels (archivés)

(Source : Arcade Otaku Wiki, archivés localement pour la préservation.)

Photos / assets

(À ajouter : Egret II, panneau de contrôle, châssis tri-sync, Egret II Mini.)

Réparation & entretien

Moderniser (vidéo, alim, JVS, upscaler, PC/FPGA) → Moderniser une borne. Moniteur CRT (décharge HT !) → Sécurité CRT (châssis Nanao MS8/MS9 ou équivalent) · recap → Recap · diagnostic → Diagnostic PCB.

Sources & attribution

  • Taito — EGRET II flyer commercial, © TAITO CORP. 1996, table SPC. — archivé ici (recto · verso) — hauteur meuble et hauteur panneau compris, poids, consommation, et les cotes de l'Egret 29. Retrouvé via The Arcade Flyer Archive
  • Taito — イーグレットⅡ 取扱説明書, §1-2 製品仕様 (folio 12), archivé ici — tension, consommation, courant maximal, poids, et la cote 1764 (panneau compris)
  • Arcade Otaku Wiki — Taito Egret II (candy cab, 29″ tri-sync rotatif, JAMMA) — https://wiki.arcadeotaku.com/w/Taito_Egret_II
  • Arcade Otaku Wiki — Nanao MS9-29 (châssis Egret II = New Astro City) & Taito Egret 3 (29″ 15-31 kHz, rotatif sans mécanisme) — https://wiki.arcadeotaku.com/w/Taito_Egret_3
  • Taito — Egret II Mini (rééd. 2022, 40 jeux, HDMI) — https://www.taito.co.jp/egret2mini
