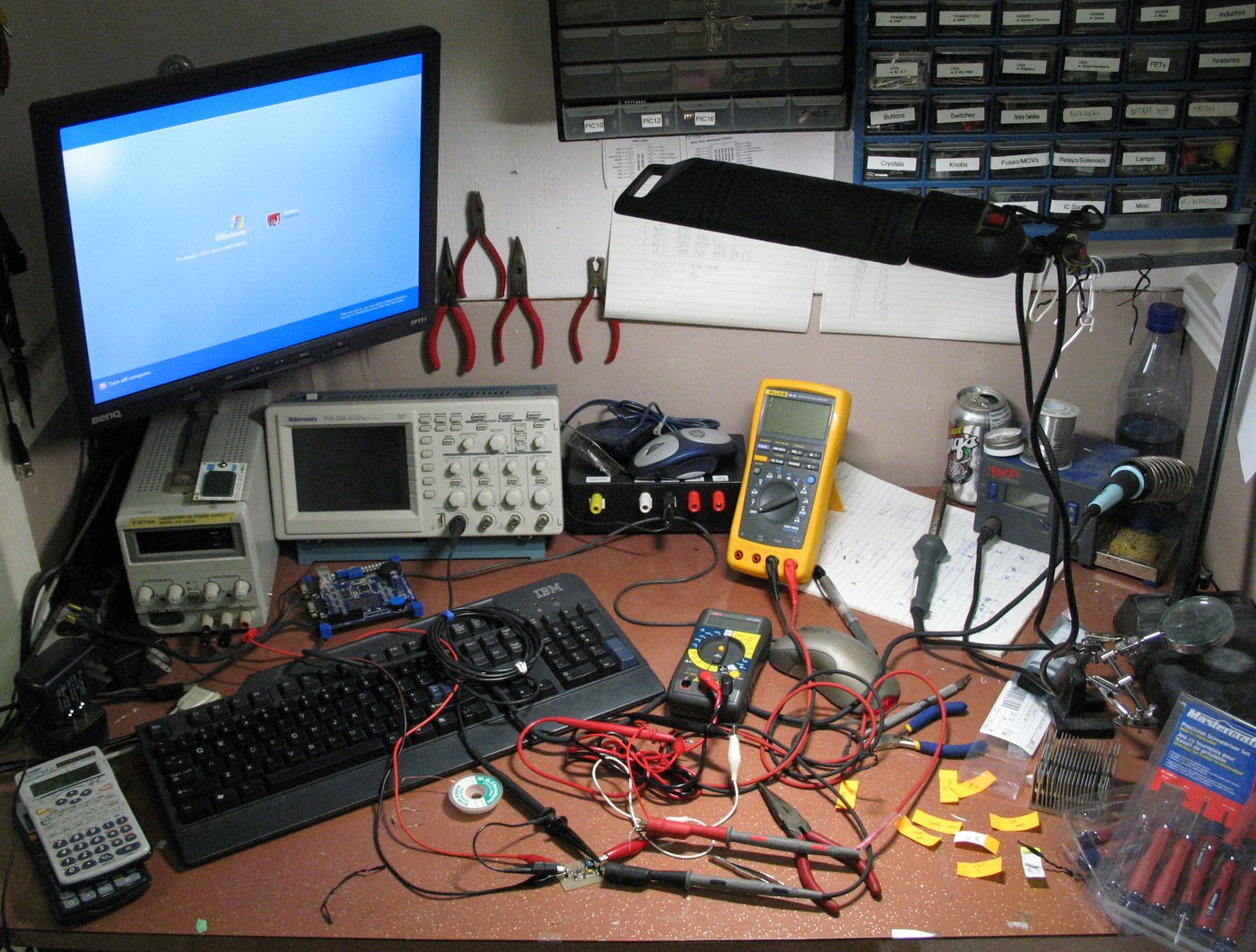

Outillage & poste de travail¶
Le matériel qui sépare un dépannage propre d'une carte massacrée. Cette page vise le technicien avancé : PCB arcade multicouches, customs CMS, châssis CRT, EPROM.
Soudure & dessoudage¶
| Outil | Usage | Notes technicien |
|---|---|---|
| Station à température régulée (T12 / JBC / Hakko) | soudure fine et rework | pannes fines (CI, CMS) et larges (plans de masse) ; T12/JBC = reprise thermique rapide, indispensable sur plans de masse |
| Fer 60-80 W ou grosse panne | plans de masse, connecteurs JAMMA | un fer 25-40 W n'y arrive pas → soudure froide, pastilles arrachées |
| Station air chaud (rework) | dépose CMS, caps CMS, QFP | 300-350 °C, flux ; jamais de « twist-off » sur les caps CMS (arrache les pastilles) |
| Station de dessoudage à aspiration | traversant multicouche | quasi obligatoire sur PCB arcade 4-6 couches : les plans internes pompent la chaleur → pompe manuelle + tresse peine |
| Tresse à dessouder + pompe | complément, nettoyage | tresse pour finir les pastilles |
| Flux (gel no-clean) + alcool isopropylique | le consommable clé | mouillage, ponts, nettoyage résidus corrosifs |
| Alliage | Sn63/Pb37 (eutectique) | le plomb reste le plus contrôlable en réparation ; sans-plomb possible mais plus chaud |
Préchauffe
Une plaque/préchauffeur (ou air chaud en balayage) réduit le stress thermique sur les PCB multicouches et les gros plans de masse — évite de lever les pastilles et les vias.
Mesure & diagnostic¶
| Outil | Usage | Notes |
|---|---|---|
| Multimètre | tension, continuité, diode, capacité | mode diode pour tracer les entrées/sorties logiques (clamp diodes) |
| Testeur ESR in-circuit | recap | mesure l'ESR sans dessouder → cible les électrolytiques HS (recap) |
| Oscilloscope (≥ 100 MHz) | signal tracing, horloges, sync, vidéo | vérifier clocks (Xtal), reset, /IRQ, bus ; comparer une carte bonne vs HS |
| Alim de labo à limitation de courant | détecter un court sans fumée | monter la tension courant limité → repérer le composant qui chauffe (doigt / caméra thermique / alcool qui s'évapore) |
| Transfo d'isolement | CRT / hot-chassis | obligatoire dès qu'on touche un châssis relié au secteur (sécurité CRT) |
| Caméra thermique / thermomètre IR | court-circuit, point chaud | repère le composant fautif sous alim limitée |
| Sonde logique / injecteur | logique lente, présence d'activité | complément de l'oscillo |
| Testeur arcade dédié (Fluke 9010A + POD, testeurs ROM/RAM) | boards CPU | injection/lecture bus, test RAM/ROM (matériel de collection mais roi du diag arcade) |
Programmation EPROM¶
- Programmateur universel (TL866 II Plus / T48), lecteur, effaceur UV (pour fenêtres quartz), adaptateurs PLCC/DIP. Voir EPROM : lecture & gravure.
Optique, ESD & annexe¶
- Loupe binoculaire ou microscope (×10-20) + éclairage annulaire : inspection soudures, lecture des marquages, ponts invisibles à l'œil.
- Tapis + bracelet ESD : les customs (FPGA, GAL, MCU) sont sensibles.
- Extracteur de CI, pince à insérer DIP/PLCC, brucelles, coupantes.
- Fil de wrap (réparation de pistes), vernis épargne, masque de soudure UV.
Consommables à toujours avoir¶
Flux gel · alcool isopropylique 99 % · tresse · alliage Sn63/Pb37 · fil de wrap fin · supports tulipe DIP · brosses antistatiques · gants nitrile (électrolyte corrosif).
Voir aussi¶
Sources & attribution¶
- Synthèse de pratiques établies de réparation électronique (arcade/rétro).
- Pages internes citées ci-dessus.
