Sharp X68000

La machine « arcade à la maison » (1987) : un 68000 + des customs graphiques (sprites, plans, 65536 couleurs) et un son YM2151 + ADPCM OKI — exactement l'attirail des bornes Capcom de l'époque, d'où des portages quasi parfaits (Final Fight, SF2…). Boîtier « Manhattan » culte. Urgences : l'alim et la pile RTC.

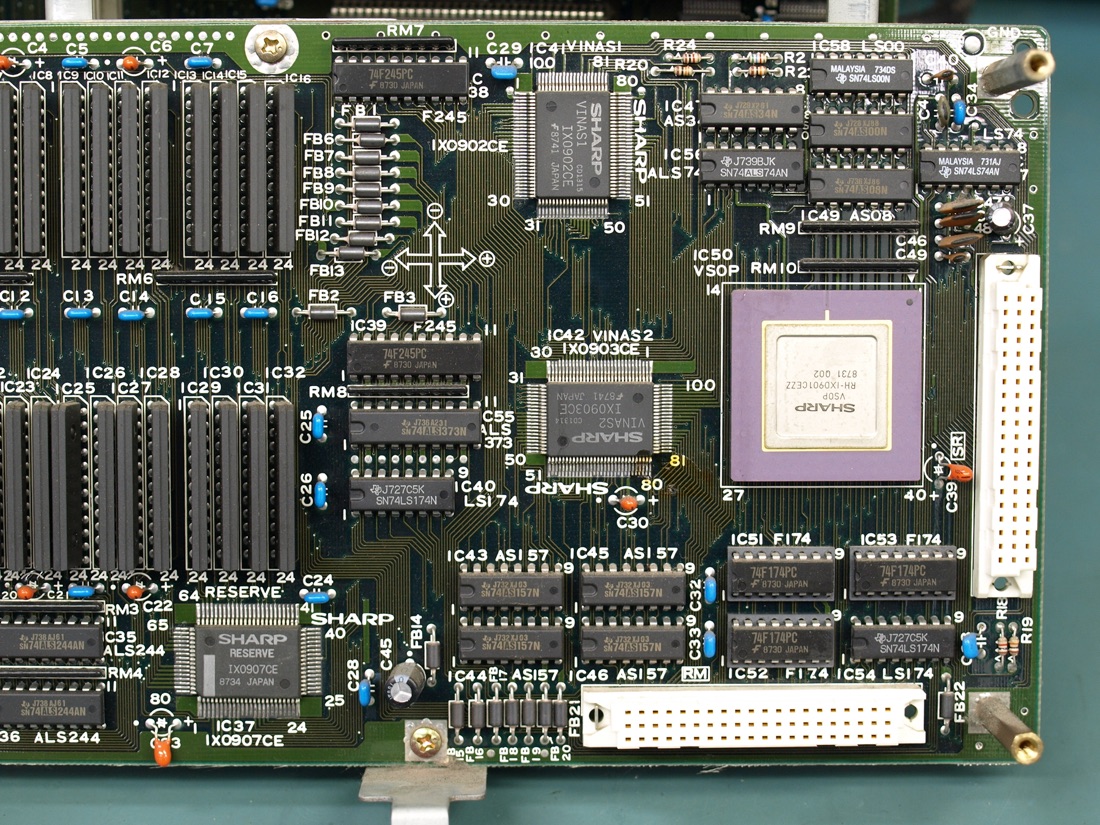

Sharp X68000 (teardown)

Sharp X68000 (teardown) — photo Dave Jones, CC BY 2.0 (Wikimedia Commons).

Identification / modèles

Modèle Année CPU Note
X68000 (Pro / ACE / EXPERT / SUPER) 1987-90 68000 @ 10 MHz le boîtier « twin tower »
X68000 XVI 1991 68000 @ 16 MHz plus rapide
X68000 Compact 1992 68000 @ 16 MHz format réduit
X68030 1993 68030 @ 25 MHz dernier modèle

Architecture

Bloc Puce/rôle
CPU Motorola 68000 (68030 sur X68030)
Vidéo customs Sharp : sprites matériels, plans multiples, scroll, 65536 couleurs
Son Yamaha YM2151 (FM 8 voies) + ADPCM OKI (MSM6258) — le son arcade
Stockage 2 lecteurs 5,25″ + SASI/SCSI (disque dur) selon modèle

Réparation (technicien)

1) L'alimentation — la panne n°1

L'alim à découpage du X68000 est réputée pour mourir (condensateurs HS/fuités, régulation qui dérive) → pas de démarrage ou instabilités. Recap de l'alim (ou remplacement par une alim moderne / Pico) → Recap.

2) Pile RTC qui coule

La pile de l'horloge fuit et ronge la carte → retirer/remplacer au plus tôt (lithium + diode) → piles de sauvegarde.

  • Lecteurs 5,25″ : mécanique fatiguée / courroie → Gotek (émulateur HD/FD) en préservation.
  • Recap carte : électrolytiques d'époque → recap si vidéo/son dégradés.
  • Customs graphiques : rares → vidéo corrompue = tester VRAM + buffers d'abord, custom ensuite (donneur).
  • Jaunissement du plastique (comme beaucoup de rétro) : retrobright cosmétique.
  • Sortie vidéo : 15/31 kHz selon le mode → moniteur multi-sync / péritel (mods vidéo).

Manuel de service d'origine ✅

Manuel constructeur archivé localement. Contient typiquement les schémas, le synoptique, les tensions et formes d'onde attendues, la nomenclature et les procédures de dépose — la référence quand un symptôme ne colle à aucune panne connue.

  • Sharp X68030 (CZ-147) — manuel de service — PDF

Statut

Document constructeur sans licence explicite, conservé à titre de préservation (machine hors production depuis des décennies). Source : Internet Archive.

Procédure — ordinateur mort, dans l'ordre ✅

Ce que cette procédure ajoute

Un ordre pensé pour un micro familial : ce qui tue ces machines, c'est leur alimentation, leur pile, leurs condensateurs, leur RAM sur support et leur clavier — à peu près dans cet ordre, et bien avant le CPU. → Diagnostic PCB

1. L'alimentation — mesurée avant d'être branchée. C'est l'étape qu'il ne faut pas intervertir. Sur une machine de cet âge, une alimentation ne s'arrête pas simplement : un régulateur 5 V qui lâche haut envoie 7, 9, 12 V sur le bus et emporte la RAM et les puces custom avec lui. Mesurer chaque rail hors machine, sous charge factice si possible, et seulement ensuite la brancher.

2. La pile — avant tout le reste. Cette page documente une pile qui coule — vérifier sur la page si ton modèle est concerné, plusieurs de ces pages couvrent toute une gamme. Son électrolyte ronge le cuivre en dessous et continue de ronger pendant que la machine dort dans un placard : elle sort donc en premier, avant tout diagnostic. Neutraliser, nettoyer, puis vérifier la continuité des pistes autour — une machine qui ne démarre plus après des années de stockage, c'est très souvent ça et rien d'autre. → Piles de sauvegarde

3. Les condensateurs. Le recap est la norme sur ces machines, pas le dernier recours — et sur l'alimentation d'abord, puisque c'est elle qui protège le reste. → Recap

4. La RAM, sur ses supports. Ces machines ont été conçues pour être réparées : la RAM, et souvent la logique, sont sur supports. Tout ré-enficher d'abord — trente ans d'oxyde, c'est un no-boot classique. Puis échanger les puces : une RAM morte donne en général un motif de caractères parasites reproductible, ou un écran figé sur un caractère fixe.

5. Le clavier. Une console n'en a pas ; celui d'un ordinateur est une pièce d'usure. Un clavier à membrane lâche par lignes ou colonnes entières mortes — c'est la membrane, pas la machine. Un clavier mécanique demande un nettoyage de contacts, pas un remplacement. Voir cette page : le mode de panne est souvent documenté par modèle.

6. Le support — cassette ou disquette. Les deux se ramènent souvent aux mêmes choses : une tête sale, et pour la cassette l'azimut et une courroie devenue goudron. ⚠️ Côté disquette, vérifier que la mécanique a bien une courroie avant d'en chercher une : beaucoup en ont, mais certains lecteurs sont à entraînement direct, et démonter pour trouver une pièce qui n'existe pas ne sert qu'à user le lecteur. Une machine qui démarre mais ne charge rien est une panne de lecteur, pas de logique — inutile de la chercher sur la carte.

7. La sortie vidéo. RF, composite, RGB ou moniteur dédié selon la machine (voir Identification). Tester avec autre chose avant de conclure : un modulateur d'époque et un téléviseur moderne se fâchent bien plus souvent que l'un des deux n'est en panne.

8. Toujours rien. Maintenant la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB

Pannes fréquentes

Symptôme Cause probable Piste
Pas de démarrage / instable alim (caps) Recap alim / alim moderne
Corrosion près de l'horloge pile RTC Déposer, réparer pistes
Disquette non lue mécanique 5,25″ Nettoyage / Gotek
Vidéo/son dégradés caps / customs Recap, substitution

Modernisation & mods — quoi acheter, comment

X68000 fragile : recap + alim + pile AVANT tout

  • Recap impératif 🟠 : les caps CMS fuient et rongent la carte — c'est le fléau du X68000 (nettoyer l'électrolyte, réparer les pistes).

  • Alim d'origine qui meurt → alim moderne (kits PicoPSU / Mean Well documentés) 🟠.

  • Pile RTC qui coule → lithium + diode (anti-recharge).

Stockage moderne - SCSI → BlueSCSI / SCSI2SD 🟢 : le X68000 est en SCSI → carte SD comme disque dur (port SCSI) ; CF sur interfaces IDE tardives. - Disquette → Gotek + FlashFloppy ou HxC 🟡 (le mécanisme d'éjection casse — voir ci-dessous).

Vidéo - Sortie RVB 15/31 kHz commutable 🟢 → péritel/VGA puis OSSC / RetroTINK ou RGB2HDMI.

Mécanique & extensions - Engrenage d'éjection disquette cassé (défaut classique) → pignon refabriqué (repro imprimé) 🟡. - Accélérateur 060turbo + RAM 🟠 pour les modèles compatibles.

⚠️ Ne pas héberger de ROMs/jeux — méthode uniquement.
