Atari ST (520/1040, STE, Mega, Falcon)¶
Le grand rival de l'Amiga (1985) : 68000, interface GEM/TOS en ROM, et surtout des ports MIDI d'origine qui en ont fait le micro de la MAO et une plateforme démoscene majeure. Réparation type 16 bits : recap, disquette, ROM TOS, customs (GLUE/MMU/SHIFTER).

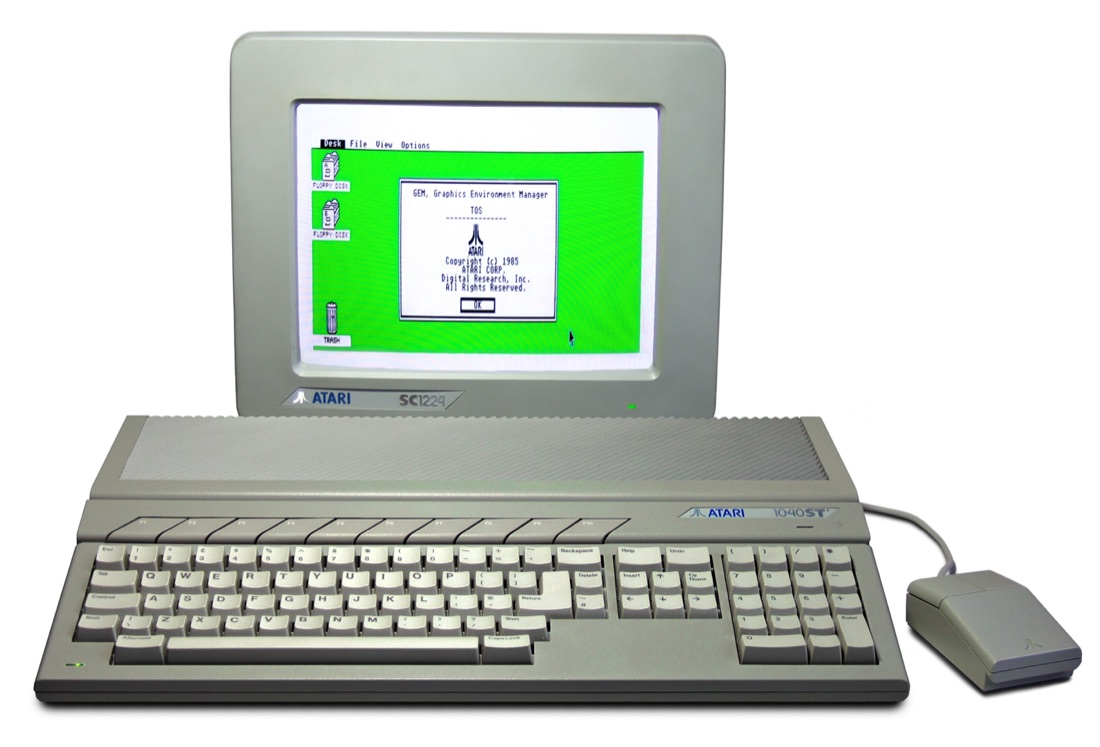

Atari 1040STf — photo Bill Bertram, CC BY-SA 2.5 (Wikimedia Commons).
Identification / modèles¶
| Modèle | Année | CPU | Note |
|---|---|---|---|
| 520 ST / 1040 ST(F/FM) | 1985-86 | 68000 @ 8 MHz | le socle grand public (F = floppy interne) |
| Mega ST (1/2/4) | 1987 | 68000 | version « pro » à boîtier séparé + blitter |
| STE (520/1040) | 1989 | 68000 | blitter, son DMA stéréo, palette 4096 couleurs, joysticks améliorés |
| Mega STE | 1991 | 68000 @ 16 MHz | Mega + STE + cache |
| TT030 | 1990 | 68030 | station Unix/pro |
| Falcon030 | 1992 | 68030 + DSP 56001 | multimédia, audio 16 bits, le chant du cygne |
Architecture (customs)¶
| Puce | Rôle |
|---|---|
| 68000 @ 8 MHz | CPU (68030 sur TT/Falcon) |
| GLUE | logique de bus / adressage |
| MMU (RAM controller) | gestion mémoire / rafraîchissement |
| SHIFTER | génération vidéo (320×200 16 c. / 640×400 mono) |
| YM2149 (PSG) | son 3 voies (+ DMA stéréo sur STE/Falcon) |
| MFP 68901 | timers, interruptions, série |
| IKBD (HD6301) | clavier + souris + joysticks (micro-contrôleur dédié) |
| TOS/GEM (ROM) | système + interface graphique |
Réparation (technicien)¶
- Recap : électrolytiques de l'alim (interne sur STF/STE) et de la carte → source n°1 d'instabilité ; ⚠️ condensateur RIFA secteur dans l'alim (peut fumer/exploser) → à remplacer. Recap.
- ROM TOS : sur support ; versions 1.0 → 2.06 / 4.x (Falcon) — compat logicielle.
- Lecteur disquette (720 Ko double face) : mécanique fatiguée → Gotek/HxC en préservation.
- IKBD (6301) : clavier/souris morts = micro-contrôleur ou sa liaison série → diagnostic séparé.
- Customs (GLUE/MMU/SHIFTER) : rares → substitution (donneur) ; vidéo corrompue = SHIFTER + RAM.
- Sortie vidéo : DIN RVB → péritel propre (mods vidéo).
Manuel de service d'origine ✅¶
Manuel constructeur archivé localement. Contient typiquement les schémas, le synoptique, les tensions et formes d'onde attendues, la nomenclature et les procédures de dépose — c'est la référence quand un symptôme ne colle à aucune panne connue.
- Atari 520ST / 1040ST — manuel de service — PDF
- 520ST — schéma (1985) — PDF
- 1040STE — schéma rév. A — PDF
- Atari TT030 — PDF
Statut
Document constructeur sans licence explicite, conservé à titre de préservation (machine hors production depuis des décennies) — même position que pour les manuels de bornes et d'arcade déjà archivés ici. Source : Internet Archive.
Procédure — ordinateur mort, dans l'ordre ✅¶
Ce que cette procédure ajoute
Un ordre pensé pour un micro familial : ce qui tue ces machines, c'est leur alimentation, leur pile, leurs condensateurs, leur RAM sur support et leur clavier — à peu près dans cet ordre, et bien avant le CPU. → Diagnostic PCB
1. L'alimentation — mesurée avant d'être branchée. C'est l'étape qu'il ne faut pas intervertir. Sur une machine de cet âge, une alimentation ne s'arrête pas simplement : un régulateur 5 V qui lâche haut envoie 7, 9, 12 V sur le bus et emporte la RAM et les puces custom avec lui. Mesurer chaque rail hors machine, sous charge factice si possible, et seulement ensuite la brancher. Cette page documente des condensateurs RIFA sur cette machine : les condensateurs de filtrage secteur qui se fissurent, puis lâchent en fumée à la première mise sous tension. Les remplacer avant d'allumer, pas après.
2. La pile, si la machine en a une. Toute pile d'horloge ou de sauvegarde soudée sur une carte est une fuite à venir. Si la tienne en a une et qu'elle n'a jamais été changée, la sortir avant qu'elle n'emporte les pistes. → Piles de sauvegarde
3. Les condensateurs. Le recap est la norme sur ces machines, pas le dernier recours — et sur l'alimentation d'abord, puisque c'est elle qui protège le reste. → Recap
4. La RAM, sur ses supports. Ces machines ont été conçues pour être réparées : la RAM, et souvent la logique, sont sur supports. Tout ré-enficher d'abord — trente ans d'oxyde, c'est un no-boot classique. Puis échanger les puces : une RAM morte donne en général un motif de caractères parasites reproductible, ou un écran figé sur un caractère fixe.
5. Le clavier. Une console n'en a pas ; celui d'un ordinateur est une pièce d'usure. Un clavier à membrane lâche par lignes ou colonnes entières mortes — c'est la membrane, pas la machine. Un clavier mécanique demande un nettoyage de contacts, pas un remplacement. Voir cette page : le mode de panne est souvent documenté par modèle.
6. Le support — cassette ou disquette. Les deux se ramènent souvent aux mêmes choses : une tête sale, et pour la cassette l'azimut et une courroie devenue goudron. ⚠️ Côté disquette, vérifier que la mécanique a bien une courroie avant d'en chercher une : beaucoup en ont, mais certains lecteurs sont à entraînement direct, et démonter pour trouver une pièce qui n'existe pas ne sert qu'à user le lecteur. Une machine qui démarre mais ne charge rien est une panne de lecteur, pas de logique — inutile de la chercher sur la carte.
7. La sortie vidéo. RF, composite, RGB ou moniteur dédié selon la machine (voir Identification). Tester avec autre chose avant de conclure : un modulateur d'époque et un téléviseur moderne se fâchent bien plus souvent que l'un des deux n'est en panne.
8. Toujours rien. Maintenant la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB
Pannes fréquentes¶
| Symptôme | Cause probable | Piste |
|---|---|---|
| Instabilité / plantages | caps alim/carte fatigués | Recap |
| Fumée / claquement à l'allumage | RIFA secteur de l'alim | Remplacer le RIFA |
| Pas d'image / vidéo corrompue | SHIFTER / RAM / GLUE | Substituer, test RAM |
| Clavier/souris morts | IKBD 6301 / liaison | Diag micro-contrôleur |
| Disquette non lue | mécanique / tête | Nettoyage, Gotek |
Modernisation & mods — quoi acheter, comment¶
RIFA de l'alim + recap STE/Falcon
Les condensateurs RIFA (antiparasite secteur) de l'alim explosent en fumée avec l'âge → les remplacer dès l'acquisition (odeur/fumée blanche). Recap de la carte surtout sur STE/Falcon (caps CMS/électrolytiques qui fuient).
Stockage moderne - Gotek + FlashFloppy ou HxC 🟡 : le ST est un gros utilisateur de Gotek (connecteur lecteur interne, jumper de sélection) — images ST/MSA depuis USB. - UltraSatan / ACSI2STM 🟢 : carte SD en disque dur ACSI (port ACSI externe/interne) ; CosmosEx 🟡 (stockage + réseau + souris).
Vidéo - Sortie RVB 15 kHz (mode mono = 71 kHz) 🟢 → péritel/SCART puis OSSC / RetroTINK ou RGB2HDMI.
Extensions - RAM (cartes Marpet & cie) 🟡 ; accélérateurs CT60/CT63 sur Falcon030 🟠 ; switch TOS (plusieurs versions sur support) 🟡.
Fiabilisation - IKBD 6301 🟠 substitué (reprogrammé) si clavier mort ; nettoyage des contacts.
⚠️ Ne pas héberger TOS/jeux — méthode uniquement.
Voir aussi¶
- Amiga (le rival) · Recap · Diagnostic PCB · Pistes & vias.
Sources & attribution¶
- Photo Atari 1040STf — Bill Bertram, CC BY-SA 2.5, Wikimedia Commons — https://commons.wikimedia.org/wiki/File:Atari_1040STf.jpg
- Wikipédia — Atari ST (68000, GLUE/MMU/SHIFTER, YM2149, IKBD, STE/Falcon) — CC-BY-SA — https://en.wikipedia.org/wiki/Atari_ST
- Savoir communautaire ST établi (RIFA secteur, recap, IKBD 6301) — synthèse.
