Converts Cave 1ʳᵉ génération (68000)¶
Le hardware Cave 68000 (les DoDonPachi, ESP Ra.De., Guwange…) est un 68000 + customs Cave (038 tilemaps, 013 sprites). Pas de suicide à pile — mais des customs propres et des layouts de sprites qui diffèrent d'un jeu à l'autre, ce qui complique conversions et multi. (Pour le Cave moderne, voir CV1000.)
| Champ | Valeur |
|---|---|
| Plateforme | Cave 1ʳᵉ génération (68000, 1994-2001) |
| Type | reprog ROM + customs 038/013 + EEPROM réglages |
| Difficulté | 🟠 (layouts sprites + customs) |
| Suicide ? | Non (EEPROM de réglages, pas de clé) |
Architecture¶
| Bloc | Puce |
|---|---|
| CPU | MC68000 @ 16 MHz |
| CPU son | Z80 |
| Son | YMZ280B ou OKIM6295 (1-2) + YM2203/YM2151 (option) |
| Vidéo | customs 038 (tilemaps) + 013 (SPATTR, sprites) |
| Réglages | EEPROM 93C46 |
| Sortie | 15 kHz, JAMMA |
Jeux : DonPachi (1995), DoDonPachi (1997), ESP Ra.De. (1998), Puzzle Uo Poko (1998), Dangun Feveron (1998), Guwange (1999)… Hardware aussi utilisé par Atlus et Namco (il n'était pas exclusif à Cave).
Le nœud : les layouts de sprites (013)¶
C'est le point qui rend les conversions/multi délicats :
- Les attributs de sprites sont rangés différemment en VRAM selon le jeu : DoDonPachi utilise un layout différent de ESP Ra.De., Dangun Feveron, Guwange et Uo Poko → définitions de sprites incompatibles entre ces groupes.
- ESP Ra.De. emploie un SPATTR 013 révision 2 (le gros QFP) qui ajoute le scaling/shrinking mais change l'ordre des mots des attributs de sprites.
→ Convertir un jeu vers un autre suppose donc de respecter le layout/la révision 013 attendus — ce n'est pas un simple échange de ROM.
Convertir / multi (résumé)¶
- Réunir les ROM du jeu cible (68000, graphismes, son).
- Brûler les EPROM sur une carte donneuse compatible (customs 038/013 de la bonne révision pour le jeu cible).
- Gérer l'EEPROM 93C46 (réglages) — la réinitialiser au besoin.
- Tester sprites (layout/013), tilemaps (038), son (YMZ280B/OKI).
Un « Cave Multi » est jugé faisable
La communauté considère qu'un multi Cave 68000 est réalisable — l'obstacle principal étant justement de gérer les différents layouts de sprites et les révisions de customs entre jeux.
EPROM programme, jeu par jeu¶
Le programme 68000 de Cave tient quasi toujours en 27C040 (512 Ko), en paire
(pair/impair, 16 bits). (Source : MAME atlus/cave.cpp. Vue carte :

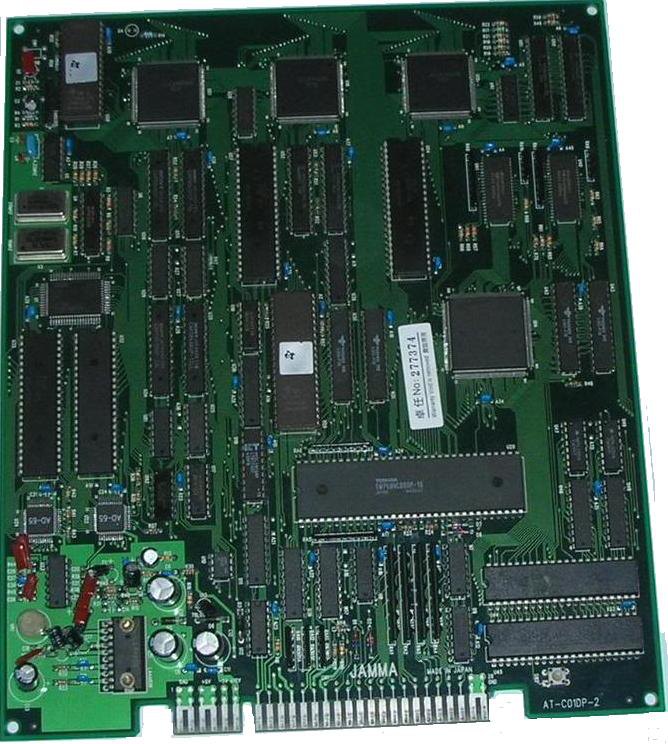

PCB Cave 68000.)
| Jeu | EPROM programme |
|---|---|
| DonPachi | 1× 27C040 |
| DoDonPachi | 2× 27C040 |
| Dangun Feveron | 2× 27C040 |
| Dangun Feveron (Fever SOS) | 2× 27C040 |
| ESP Ra.De. | 2× 27C040 |
| Uo Poko | 2× 27C040 |
| Guwange | 2× 27C040 |
| Gaia Crusaders | 2× 27C040 |
| Hotdog Storm | 2× 27C040 |
| Metamoqester | 3× 27C040 |
| Power Instinct 2 | 4× 27C040 |
Réparation Cave = simple côté programme
Programme quasi universellement en 27C040 → une puce grillée se regrave facilement. Le vrai piège Cave reste les layouts de sprites du custom 013 (voir plus haut) et l'EEPROM 93C46 des réglages, pas le programme.
Réglages (service / EEPROM)¶
Le Cave 68000 se règle surtout par menu de service logiciel (soft-dips) mémorisé dans l'EEPROM 93C46, plus un interrupteur de service physique (pas de gros banc de DIP de jeu). Difficulté, vies, monnayage, région se règlent dans le menu. Après conversion, réinitialiser l'EEPROM puis configurer le jeu cible dans son menu — cf. convention générale.
Avant / après¶
- Conversion vers un jeu du même groupe de layout : plus simple.
- Conversion inter-groupes (ex. DoDonPachi ↔ ESP Ra.De.) : nécessite de gérer le layout 013 différent (et la révision).
Le Cave moderne (rappel)¶
La génération suivante, CV1000 (DoDonPachi DaiFukkatsu, Mushihimesama Futari, Ketsui…), est mono-carte à NAND flash et se traite différemment (pas de layout multi-custom, pile pour scores/réglages) → voir CV1000.
Où se documenter¶
- MiSTer — cœur Cave 68K (README technique, layouts sprites, 013 rev) — https://github.com/MiSTer-devel/Arcade-Cave_MiSTer
- Arcade Otaku Wiki — CAVE 1st Generation Hardware (68000, YMZ280B, EEPROM 93C46, jeux) — https://wiki.arcadeotaku.com/w/CAVE_1st_Generation_Hardware
- Arcade-Projects — Cave 68000 conversions / Cave Multi — https://www.arcade-projects.com/
Sources & attribution¶
- MiSTer — Arcade-Cave_MiSTer (customs 038/013, SPATTR 013 rev 2 = ESP Ra.De. scaling, layouts sprites DoDonPachi ≠ autres) — https://github.com/MiSTer-devel/Arcade-Cave_MiSTer
- Arcade Otaku Wiki — CAVE 1st Generation Hardware (MC68000 @ 16 MHz, Z80, YMZ280B/OKIM6295, EEPROM 93C46, JAMMA 15 kHz) — https://wiki.arcadeotaku.com/w/CAVE_1st_Generation_Hardware
