Konami Gradius / Nemesis / Twin16 (shmups)¶
Le hardware 16 bits des shmups légendaires de Konami (1985-1988) : Nemesis / Gradius, Salamander, TwinBee, puis Gradius II (Twin16). Base 68000 + Z80 + PSG + synthèse vocale. À noter : le Bubble System d'origine et sa mémoire à bulles qui exige un préchauffage !

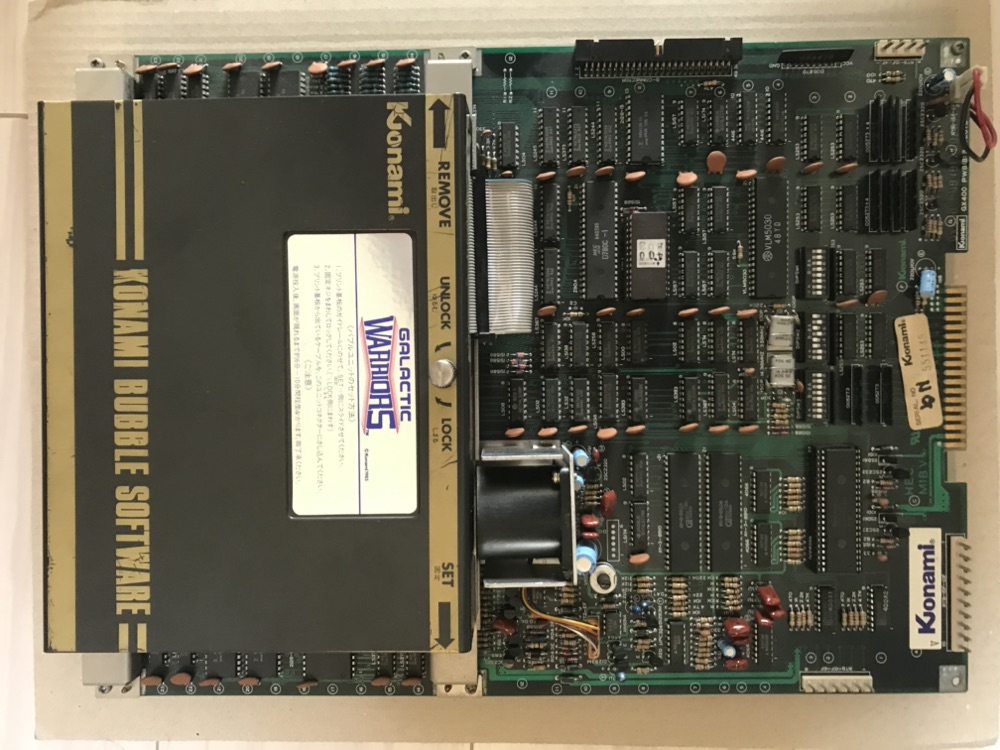

Konami Bubble System (Gradius) — photo Mceight8, CC BY-SA 4.0 (Wikimedia Commons).
Identification¶
| Champ | Valeur |
|---|---|
| Fabricant | Konami |
| Années | 1985 (Nemesis) → 1988 (Twin16) |
| Type | 2D 16 bits (shoot'em up à défilement) |
| Réglages | DIP |
Les familles¶
| Hardware | CPU | Jeux | Driver MAME |
|---|---|---|---|
| Nemesis / GX400 | 68000 + Z80 | Nemesis (Gradius), Salamander (Life Force), TwinBee, Konami GT | konami/nemesis.cpp |
| Bubble System | 68000 + mémoire à bulles | Gradius, TwinBee, RF2 (versions originales) | konami/nemesis.cpp |
| Twin16 | 2× 68000 | Gradius II (Vulcan Venture), Devil World, Cuebrick, Hard Puncher, Miami | konami/twin16.cpp |
Son : AY-3-8910 ×2 + K005289 + VLM5030 (parole) sur Nemesis ; YM2151 + K007232 sur Twin16.
Le Bubble System et son préchauffage
Les toutes premières Gradius / TwinBee tournent sur Bubble System : le jeu est en mémoire à bulles magnétiques, qui doit chauffer ~30 s au démarrage (écran d'attente « WARMING UP » avec un compte à rebours et une musique dédiée). C'est un défaut de conception célèbre — et un vrai casse-tête de préservation (les bubble carts sont fragiles ; conversions vers ROM existantes).
Jeux notables¶
Nemesis / Gradius (1985), Salamander / Life Force (1986), TwinBee, Gradius II: GOFER no Yabou (1988), Konami GT, RF2…
Pannes fréquentes¶
| Symptôme | Cause probable | Piste |
|---|---|---|
| « Warming up » qui ne finit jamais | mémoire à bulles HS (Bubble System) | Conversion vers ROM ; pièce rare |
| Sprites/plans corrompus | customs / RAM | Test RAM, contacts |
| Voix muette / son partiel | VLM5030 / PSG | Diagnostic étage son |
| Freeze (Twin16) | l'un des 2 68000 | Diag CPU, test RAM |
| Pas d'image | Alim, 68000, faisceau | Diagnostic base |
Modernisation & mods¶
Le socle commun à toutes les cartes JAMMA
Vidéo, alimentation, panneau de contrôle et upscalers ne dépendent pas de la carte mais du meuble : tout est centralisé dans Moderniser une borne. Pour faire tourner la carte hors d'une borne (chez soi, sur un écran) : supergun.
- Stockage 🟡 : jeu en EPROM/mask ROM sur la carte. Changer ou restaurer un jeu = reprogrammer les EPROM (et, pour une mask ROM, passer par un adaptateur de brochage) → méthode EPROM.
- Préservation du support : remplacement du stockage d'origine, multicarts, ODE et solutions modernes par famille → hub préservation PCB.
- Fréquence de balayage 📺 : ~16,0 kHz / 60,6 Hz — résolution standard, un châssis 15 kHz classique convient → tri-sync et upscalers.
(Calculé depuis les sources MAME —
konami/nemesis.cpp— horloge pixel ÷ htotal.) - FPGA / émulation : voir la section Émulation & FPGA ci-dessous.
Réparation (technicien)¶
- Bubble System : la mémoire à bulles exige une chauffe (~1 min, message d'attente à l'écran) avant de booter — un Bubble System bloqué sur l'attente n'est pas forcément en panne. Les bulles vieillissent : beaucoup ont été converties en EPROM.
- Twin16 (2× 68000) : un freeze = l'un des deux 68000 / sa RAM → diagnostic CPU séparé.
- Customs / RAM vidéo : sprites corrompus = RAM + buffers d'abord.
- Condensateurs : recap étage son + filtrage d'alim.
→ Méthodes : Diagnostic PCB · Recap · EPROM · Pistes & vias
Horloges attendues — table de mesure ✅¶
Valeurs extraites des sources MAME pour cette plateforme. À l'oscilloscope ou au fréquencemètre, une horloge absente ou hors valeur désigne directement le quartz, le diviseur ou la puce en cause — c'est le point de départ le plus rapide sur une carte muette.
| Composant | Horloge attendue | Rôle |
|---|---|---|
| AY8910 | 1.789772 MHz | PSG |
| K007232 | 3.579545 MHz | PCM Konami |
| M68000 | 6.144 MHz · 9.216 MHz | CPU principal |
| YM2151 | 3.579545 MHz | FM (son) |
| YM3812 | 3.579545 MHz | FM (son) |
| Z80 | 1.789772 MHz · 3.579545 MHz | CPU son (souvent) |
Comment lire cette table
Plusieurs valeurs pour un même composant = plusieurs variantes de carte dans cette famille (ou plusieurs exemplaires de la puce cadencés différemment). Ces fréquences sont celles du signal d'horloge en entrée du composant, pas de son quartz d'origine — sur beaucoup de cartes, l'horloge est divisée depuis un quartz maître unique.
Schémas d'origine archivés ✅¶
Schémas constructeur de jeux de cette famille, archivés localement (ils ne dépendent donc pas de la survie d'un site tiers). Ils donnent le découpage fonctionnel réel de la carte : arbre d'horloges, décodage d'adresses, étage vidéo, étage son, alimentation — soit exactement ce qu'il faut pour remonter un signal absent jusqu'à sa source.
- Nemesis / Gradius — schéma complet (PDF)
Portée et limites
Un schéma vaut pour le jeu et la révision indiqués. Au sein d'une même famille, le découpage général (bus, décodage, étages son/vidéo) se retrouve d'une carte à l'autre, mais les repères de composants et le brochage des customs ne se transposent pas d'un titre à l'autre. À utiliser comme carte de la logique, pas comme table de correspondance.
Source : collection Arcade Game Manuals sur Internet Archive. Documents constructeur sans licence explicite, conservés ici à titre de préservation (machines hors exploitation depuis plus de 25 ans).
Réglages DIP ✅¶
16 jeux de cette plateforme, réglages extraits des sources MAME (blocs INPUT_PORTS_START). La colonne Position donne le repère physique de l'interrupteur sur la carte (SW2:!3,!4 = bloc SW2, leviers 3 et 4) — c'est ce qui permet de régler sans le manuel papier. Les jeux sont classés par nom de set MAME.
Réglages DIP — jeu MAME blkpnthr
| Réglage | Position | Options (défaut en gras) |
|---|---|---|
| Flip Screen | SW3:1 | Off · On |
| Continue | SW3:2,3 | Off · 2 Areas · 3 Areas · 4 Areas |
| Lives | SW2:1,2 | 3 · 4 · 5 · 7 |
| Cabinet | SW2:3 | Upright · Cocktail |
| Bonus Life | SW2:4,5 | 50k 100k · 20k 50k · 30k 70k · 80k 150k |
| Difficulty | SW2:6,7 | Easy · Normal · Hard · Hardest |
| Demo Sounds | SW2:8 | Off · On |
Réglages DIP — jeu MAME bs_gradius
| Réglage | Position | Options (défaut en gras) |
|---|---|---|
| Lives | SW2:1,2 | 3 · 4 · 5 · 7 |
| Cabinet | SW2:3 | Upright · Cocktail |
| Bonus Life | SW2:4,5 | 20k and every 70k · 30k and every 80k · 20k only · 30k only |
| Upright Controls | SW3:2 | Single · Dual |
Réglages DIP — jeu MAME bs_twinbee
| Réglage | Position | Options (défaut en gras) |
|---|---|---|
| Lives | SW2:1,2 | 2 · 3 · 4 · 7 |
| Bonus Life | SW2:4,5 | 20k 100k · 30k 120k · 40k 140k · 50k 160k |
Réglages DIP — jeu MAME bubsys
| Réglage | Position | Options (défaut en gras) |
|---|---|---|
| Difficulty | SW2:6,7 | Easy · Normal · Hard · Hardest |
| Demo Sounds | SW2:8 | Off · On |
| Flip Screen | SW3:1 | Off · On |
| Players | SW3:2 | 1 · 2 |
Réglages DIP — jeu MAME citybomb
| Réglage | Position | Options (défaut en gras) |
|---|---|---|
| Flip Screen | SW3:1 | Off · On |
| Upright Controls | SW3:2 | Single · Dual |
| Device Type | SW3:4 | Handle · Joystick |
| Cabinet | SW2:3 | Upright · Cocktail |
| Qualify | SW2:4,5 | Long · Normal · Short · Very Short |
| Difficulty | SW2:6,7 | Easy · Normal · Hard · Hardest |
| Demo Sounds | SW2:8 | Off · On |
Réglages DIP — jeu MAME gradius
| Réglage | Position | Options (défaut en gras) |
|---|---|---|
| Lives | SW2:1,2 | 3 · 4 · 5 · 7 |
| Cabinet | SW2:3 | Upright · Cocktail |
| Bonus Life | SW2:4,5 | 20k and every 70k · 30k and every 80k · 20k only · 30k only |
| Difficulty | SW2:6,7 | Easy · Normal · Hard · Hardest |
| Demo Sounds | SW2:8 | Off · On |
| Flip Screen | SW3:1 | Off · On |
| Upright Controls | SW3:2 | Single · Dual |
Réglages DIP — jeu MAME gwarrior
| Réglage | Position | Options (défaut en gras) |
|---|---|---|
| Lives | SW2:1,2 | 1 · 2 · 3 · 7 |
| Bonus Life | SW2:4,5 | 30k 100k 200k 400k · 40k 120k 240k 480k · 50k 150k 300k 600k · 100k 200k 400k 800k |
| Difficulty | SW2:6,7 | Easy · Normal · Hard · Hardest |
| Demo Sounds | SW2:8 | Off · On |
| Flip Screen | SW3:1 | Off · On |
| Players | SW3:2 | 1 · 2 |
Réglages DIP — jeu MAME hcrash
| Réglage | Position | Options (défaut en gras) |
|---|---|---|
| Cabinet | SW2:1,2 | Konami GT without brake · Konami GT with brake · WEC Le Mans 24 Upright |
| Difficulty | SW2:6,7 | Easy · Normal · Hard · Hardest |
| Demo Sounds | SW2:8 | Off · On |
| Flip Screen | SW3:1 | Off · On |
| Quantity of Initials | SW3:2 | 3 · 7 |
| Speed Unit | SW3:4 | km/h · M.P.H. |
Réglages DIP — jeu MAME konamigt
| Réglage | Position | Options (défaut en gras) |
|---|---|---|
| Difficulty | SW2:5,6 | Easy · Normal · Hard · Hardest |
| Demo Sounds | SW2:8 | Off · On |
| Flip Screen | SW3:1 | Off · On |
Réglages DIP — jeu MAME lifefrcj
| Réglage | Position | Options (défaut en gras) |
|---|---|---|
| Flip Screen | SW3:1 | Off · On |
| Cabinet | SW3:4 | Upright · Cocktail |
| Lives | SW2:1,2 | 3 · 4 · 5 · 6 |
| Coin Slot(s) | SW2:3 | 1 · 2 |
| Bonus Life | SW2:4,5 | 70k and every 200k · 100k and every 300k · 70k only · 100k only |
| Difficulty | SW2:6,7 | Easy · Normal · Hard · Hardest |
| Demo Sounds | SW2:8 | Off · On |
Réglages DIP — jeu MAME nemesis
| Réglage | Position | Options (défaut en gras) |
|---|---|---|
| Lives | SW2:1,2 | 3 · 4 · 5 · 7 |
| Cabinet | SW2:3 | Upright · Cocktail |
| Bonus Life | SW2:4,5 | 50k and every 100k · 30k · 50k · 100k |
| Difficulty | SW2:6,7 | Easy · Normal · Hard · Hardest |
| Demo Sounds | SW2:8 | Off · On |
| Flip Screen | SW3:1 | Off · On |
| Upright Controls | SW3:2 | Single · Dual |
Réglages DIP — jeu MAME nemesuk
| Réglage | Position | Options (défaut en gras) |
|---|---|---|
| Lives | SW2:1,2 | 2 · 3 · 5 · 7 |
| Bonus Life | SW2:4,5 | 20k and every 70k · 30k and every 80k · 20k · 30k |
Réglages DIP — jeu MAME nyanpani
| Réglage | Position | Options (défaut en gras) |
|---|---|---|
| Flip Screen | SW3:1 | Off · On |
| Lives | SW2:1,2 | 2 · 3 · 5 · 7 |
| Difficulty | SW2:6,7 | Easy · Normal · Hard · Hardest |
| Demo Sounds | SW2:8 | Off · On |
Réglages DIP — jeu MAME rf2
| Réglage | Position | Options (défaut en gras) |
|---|---|---|
| Difficulty | SW2:5,6 | Easy · Normal · Hard · Hardest |
| Demo Sounds | SW2:8 | Off · On |
| Flip Screen | SW3:1 | Off · On |
Réglages DIP — jeu MAME salamand
| Réglage | Position | Options (défaut en gras) |
|---|---|---|
| Flip Screen | SW3:1 | Off · On |
| Cabinet | SW3:4 | Upright · Cocktail |
| Coinage | SW1:1,2,3,4 | 4C 1C · 3C 1C · 2C 1C · 3C 2C · 4C 3C · 1C 1C · 3C 4C · 2C 3C · 1C 2C · 2C 5C … |
| Lives | SW2:1,2 | 2 · 3 · 5 · 7 |
| Coin Slot(s) | SW2:3 | 1 · 2 |
| Max Credit(s) | SW2:4,5 | 1 · 3 · 5 · 9 |
| Difficulty | SW2:6,7 | Easy · Normal · Hard · Hardest |
| Demo Sounds | SW2:8 | Off · On |
Réglages DIP — jeu MAME twinbee
| Réglage | Position | Options (défaut en gras) |
|---|---|---|
| Lives | SW2:1,2 | 2 · 3 · 4 · 7 |
| Bonus Life | SW2:4,5 | 20k 100k · 30k 120k · 40k 140k · 50k 160k |
| Difficulty | SW2:6,7 | Easy · Normal · Hard · Hardest |
| Demo Sounds | SW2:8 | Off · On |
| Flip Screen | SW3:1 | Off · On |
| Players | SW3:2 | 1 · 2 |
À vérifier sur ta carte
Ces réglages valent pour le jeu et la révision décrits par MAME. Un même titre peut avoir plusieurs jeux de DIP selon la région ou la révision, et certains systèmes utilisent des soft-dips (réglages en mémoire, via le menu de test) plutôt que des interrupteurs physiques. En cas d'écart, la sérigraphie de la carte et le menu de test font foi.
Voir aussi : référence DIP · manuels de jeu
Émulation & FPGA¶
- Émulation : MAME (
konami/nemesis.cpp,twin16.cpp) — Bubble System émulé. - FPGA / MiSTer : core Konami (Nemesis/Gradius) disponible.
Réparation EPROM¶
Programme 68000 en 27C256 / 27C512 / 27C010 (MAME konami/nemesis.cpp) : Nemesis /
Gradius = 8× 27C256 · TwinBee = 2× 27C256 · Salamander / Lifeforce = 2× 27C512 +
2× 27C010. Graphismes en mask ROM ; certains ont un VLM5030 (voix) ou une protection.
Lignée¶
Après les classiques Konami ; contemporain de l'ère beat-em-up 68000 (TMNT) et précède le GX.
Photos / assets¶
(À ajouter : carte Nemesis, Bubble System + cart à bulles, Twin16.)
Sources & attribution¶
-
Photo Konami Bubble System (Gradius) — Mceight8, CC BY-SA 4.0, Wikimedia Commons — https://commons.wikimedia.org/wiki/File:%E3%83%90%E3%83%96%E3%83%AB%E3%82%B7%E3%82%B9%E3%83%86%E3%83%A0%E5%9F%BA%E6%9D%BF.jpg
-
MAME —
konami/nemesis.cpp,twin16.cpp(68000(×2), Z80, PSG/VLM5030, bubble memory, jeux) — https://github.com/mamedev/mame - Wikipédia — Gradius / Bubble System — CC-BY-SA — https://en.wikipedia.org/wiki/Gradius
