Coleco Adam

L'ordinateur 8 bits de Coleco (1983), extension de la ColecoVision : Z80, VDP TMS9928A, son SN76489, lecteur à cassette numérique haute vitesse (Digital Data Pack) et une imprimante à marguerite… qui contient l'alimentation de tout le système. Réputé fragile ; réparation délicate.

Coleco Adam

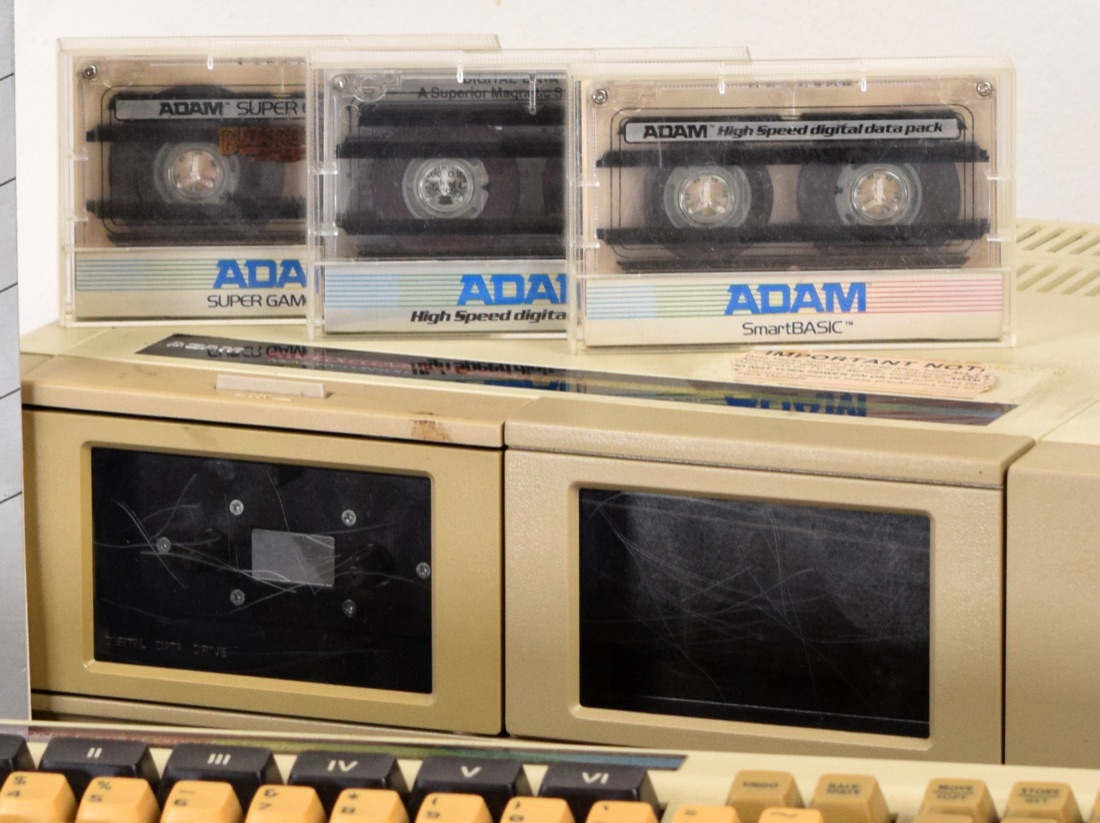

Coleco Adam — photo Akbkuku, CC BY 4.0 (Wikimedia Commons).

Identification

  • CPU : Z80A ; Vidéo : TMS9928A (comme MSX/ColecoVision) ; Son : SN76489.
  • Formats : Digital Data Pack (cassette rapide propriétaire), cartouche ColecoVision, disquette en option.
  • Alimentation dans l'imprimante : sans l'imprimante branchée, la machine ne démarre pas.

Horloges & fréquences ✅

Composant Fréquence Rôle / portée
Zilog Z80 3,58 MHz CPU principal — c'est la fréquence du color burst NTSC, pas les 4 MHz dont le Z80 est capable
Motorola 6801 — second processeur, dit « Master 6801 » : périphériques et extension mémoire/ROM

Le Z80 tourne volontairement sous sa fréquence maximale (3,58 MHz au lieu de 4 MHz) pour se caler sur le color burst NTSC. Machine bi-processeur : le 6801 gère les périphériques, ce qui explique qu'une panne de lecteur ou de clavier puisse laisser le Z80 parfaitement sain.

Pourquoi c'est utile en réparation

Une horloge absente ou hors valeur au fréquencemètre désigne directement le quartz, son circuit de division ou le composant alimenté — c'est le point de départ le plus rapide sur une machine qui ne démarre pas. Source : Wikipédia (CC-BY-SA).

Réparation (technicien)

L'alim est dans l'imprimante

Le bloc secteur du système est intégré à l'imprimante à marguerite. Une imprimante morte = tout l'Adam mort. Beaucoup optent pour une alim de remplacement moderne (mods communautaires) pour s'affranchir de l'imprimante.

  • « Bug d'effacement au démarrage » : le Data Pack en lecteur au power-on pouvait être effacé par une impulsion électromagnétique de mise sous tension → retirer la bande avant d'allumer.
  • Recap (imprimante/alim + carte) → Recap.
  • Digital Data Pack : courroie / tête / feutre → nettoyage, remplacement ; alignement délicat.
  • VDP / RAM : substitution (VDP commun au MSX/ColecoVision).
  • Contacts cartouche / clavier : nettoyage.

Procédure — ordinateur mort, dans l'ordre ✅

L'alimentation est dans l'imprimante

Ce qui veut dire que la machine ne démarre pas sans cet élément — et qu'une panne qui ressemble à un ordinateur mort peut se trouver dans une pièce qu'on n'a même pas branchée.

Ce que cette procédure ajoute

Un ordre pensé pour un micro familial : ce qui tue ces machines, c'est leur alimentation, leur pile, leurs condensateurs, leur RAM sur support et leur clavier — à peu près dans cet ordre, et bien avant le CPU. → Diagnostic PCB

1. L'alimentation — mesurée avant d'être branchée. C'est l'étape qu'il ne faut pas intervertir. Sur une machine de cet âge, une alimentation ne s'arrête pas simplement : un régulateur 5 V qui lâche haut envoie 7, 9, 12 V sur le bus et emporte la RAM et les puces custom avec lui. Mesurer chaque rail hors machine, sous charge factice si possible, et seulement ensuite la brancher.

2. La pile, si la machine en a une. Toute pile d'horloge ou de sauvegarde soudée sur une carte est une fuite à venir. Si la tienne en a une et qu'elle n'a jamais été changée, la sortir avant qu'elle n'emporte les pistes. → Piles de sauvegarde

3. Les condensateurs. Le recap est la norme sur ces machines, pas le dernier recours — et sur l'alimentation d'abord, puisque c'est elle qui protège le reste. → Recap

4. La RAM, sur ses supports. Ces machines ont été conçues pour être réparées : la RAM, et souvent la logique, sont sur supports. Tout ré-enficher d'abord — trente ans d'oxyde, c'est un no-boot classique. Puis échanger les puces : une RAM morte donne en général un motif de caractères parasites reproductible, ou un écran figé sur un caractère fixe.

5. Le clavier. Une console n'en a pas ; celui d'un ordinateur est une pièce d'usure. Un clavier à membrane lâche par lignes ou colonnes entières mortes — c'est la membrane, pas la machine. Un clavier mécanique demande un nettoyage de contacts, pas un remplacement. Voir cette page : le mode de panne est souvent documenté par modèle.

6. Le support — cassette ou disquette. Les deux se ramènent souvent aux mêmes choses : une tête sale, et pour la cassette l'azimut et une courroie devenue goudron. ⚠️ Côté disquette, vérifier que la mécanique a bien une courroie avant d'en chercher une : beaucoup en ont, mais certains lecteurs sont à entraînement direct, et démonter pour trouver une pièce qui n'existe pas ne sert qu'à user le lecteur. Une machine qui démarre mais ne charge rien est une panne de lecteur, pas de logique — inutile de la chercher sur la carte.

7. La sortie vidéo. RF, composite, RGB ou moniteur dédié selon la machine (voir Identification). Tester avec autre chose avant de conclure : un modulateur d'époque et un téléviseur moderne se fâchent bien plus souvent que l'un des deux n'est en panne.

8. Toujours rien. Maintenant la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB

Pannes fréquentes

Symptôme Cause probable Piste
Ne démarre pas imprimante/alim HS Réparer imprimante / alim moderne
Data Pack effacé/illisible impulsion power-on / mécanique Retirer bande avant allumage ; réviser lecteur
Image/son partiels VDP / SN76489 / RAM Substituer
Instabilité caps Recap

Modernisation & mods — quoi acheter, comment

Alim dans l'imprimante + effacement power-on

L'alim d'origine est dans l'imprimante → un bloc externe régulé de remplacement (mod n°1, très répandu) fait tourner l'Adam sans l'imprimante et supprime la panne « imprimante morte = tout mort ». ⚠️ Retirer la bande (Data Pack) avant l'allumage : la mise sous tension efface une bande insérée.

Stockage moderne - Émulateurs de lecteur à carte SD 🟡 (remplacent les Digital Data Pack fragiles) et cartes disque modernes sur l'AdamNet → images chargées depuis SD, plus de bandes à aligner. - Extension mémoire (64 Ko et +) 🟡 pour élargir la compatibilité logicielle.

Vidéo - VDP TMS9928A → sortie composite ; mods qualité d'image 🟡 comme sur MSX/ColecoVision.

Fiabilisation : recap 🟠 ; contacts nettoyés.

⚠️ Ne pas héberger de ROMs/jeux — méthode uniquement.
