IIGS)¶

Le fondateur du jeu micro américain (1977) : 6502, slots d'extension, lecteur Disk II — la plateforme de Wizardry, Karateka, Prince of Persia. Réparation : RIFA/alim, pile de l'IIGS, lecteur Disk II, contacts de slots.

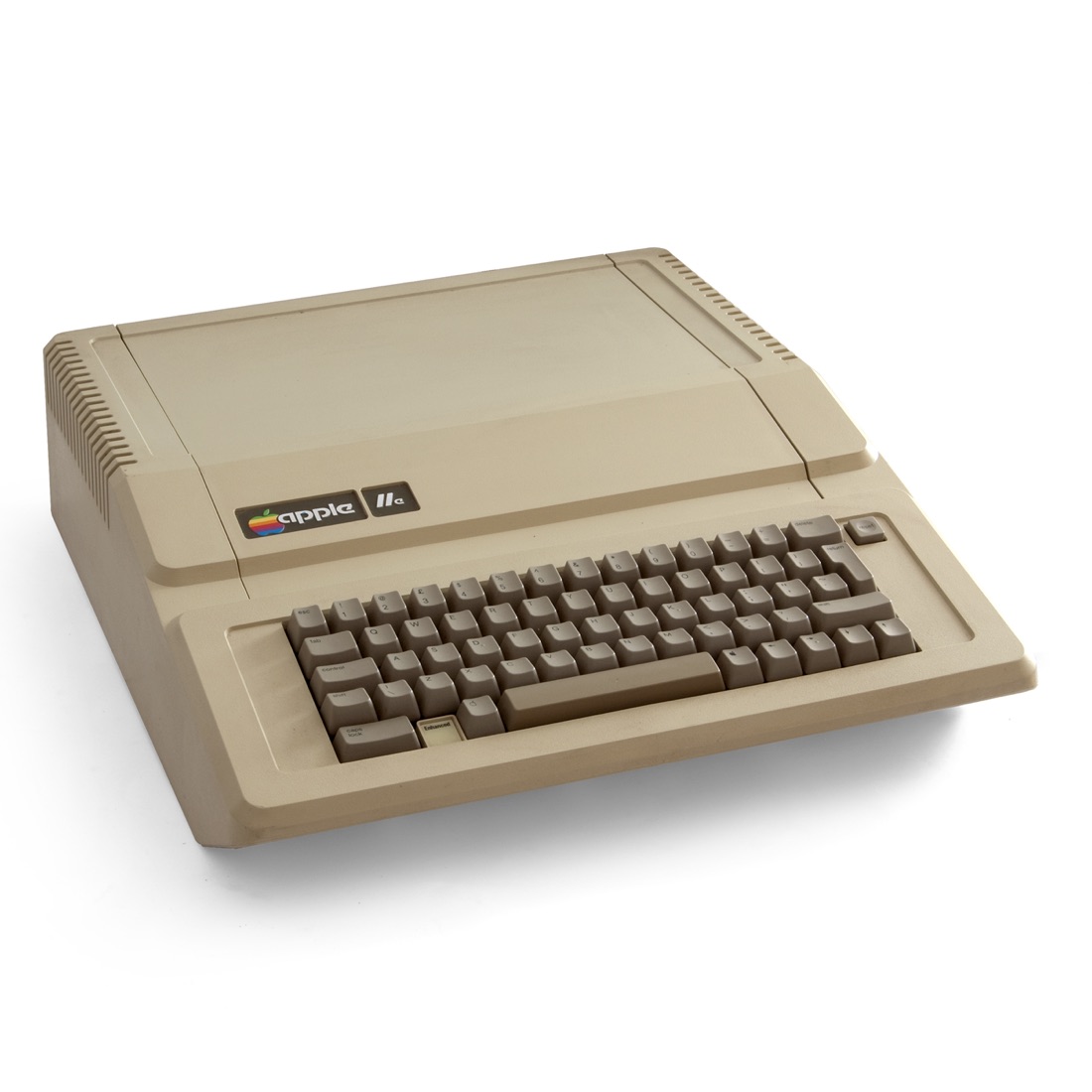

Apple IIe — photo Bilby, CC BY 3.0 (Wikimedia Commons).

Identification / modèles¶

Modèle	Année	CPU	Note
Apple II / II+	1977-79	6502	l'origine ; alim linéaire puis à découpage
Apple IIe	1983	6502	le plus répandu, clavier complet
Apple IIc	1984	65C02	compact, alim externe
Apple IIGS	1986	65C816 (16 bits)	son Ensoniq, ⚠️ pile qui coule

Horloges & fréquences ✅¶

Composant	Fréquence	Rôle / portée
MOS 6502	1,023 MHz	CPU — soit 2/7 de la sous-porteuse couleur NTSC
Oscillateur maître	14,31818 MHz	divisé par 14 pour l'horloge CPU, et par d'autres rapports pour la vidéo

Tout le cadencement de la machine descend d'un seul oscillateur à 14,31818 MHz : horloge CPU, compteurs de transfert vidéo et signaux couleur en sont tous dérivés. Un défaut sur cet oscillateur affecte donc tout à la fois.

Pourquoi c'est utile en réparation

Une horloge absente ou hors valeur au fréquencemètre désigne directement le quartz, son circuit de division ou le composant alimenté — c'est le point de départ le plus rapide sur une machine qui ne démarre pas. Source : Wikipédia (CC-BY-SA).

Réparation (technicien)¶

Condensateurs RIFA & alim à découpage

Les RIFA (filtre secteur) des alims à découpage (II+/IIe/IIc) fument/explosent en vieillissant → remplacer ; recap de l'alim si tensions instables → Recap.

Pile de l'Apple IIGS

L'IIGS a une pile (horloge/param.) soudée qui coule et ronge la carte → retirer/remplacer (support déporté) → piles de sauvegarde.

Lecteur Disk II (5,25″) : réglage de vitesse (300 tr/min) + nettoyage tête ; câble nappe fragile.
Puces sur support : diagnostic par substitution (RAM, 6502, ROM) ; contacts de slots d'extension oxydés (cartes langue/80 colonnes/contrôleur) → nettoyage.
Clavier : contacts / touches → nettoyage.
Sortie vidéo : composite d'origine → mods RGB selon modèle.

Procédure — ordinateur mort, dans l'ordre ✅¶

Ce que cette procédure ajoute

Un ordre pensé pour un micro familial : ce qui tue ces machines, c'est leur alimentation, leur pile, leurs condensateurs, leur RAM sur support et leur clavier — à peu près dans cet ordre, et bien avant le CPU. → Diagnostic PCB

1. L'alimentation — mesurée avant d'être branchée. C'est l'étape qu'il ne faut pas intervertir. Sur une machine de cet âge, une alimentation ne s'arrête pas simplement : un régulateur 5 V qui lâche haut envoie 7, 9, 12 V sur le bus et emporte la RAM et les puces custom avec lui. Mesurer chaque rail hors machine, sous charge factice si possible, et seulement ensuite la brancher. Cette page documente des condensateurs RIFA sur cette machine : les condensateurs de filtrage secteur qui se fissurent, puis lâchent en fumée à la première mise sous tension. Les remplacer avant d'allumer, pas après.

2. La pile — avant tout le reste. Cette page documente une pile qui coule — vérifier sur la page si ton modèle est concerné, plusieurs de ces pages couvrent toute une gamme. Son électrolyte ronge le cuivre en dessous et continue de ronger pendant que la machine dort dans un placard : elle sort donc en premier, avant tout diagnostic. Neutraliser, nettoyer, puis vérifier la continuité des pistes autour — une machine qui ne démarre plus après des années de stockage, c'est très souvent ça et rien d'autre. → Piles de sauvegarde

3. Les condensateurs. Le recap est la norme sur ces machines, pas le dernier recours — et sur l'alimentation d'abord, puisque c'est elle qui protège le reste. → Recap

4. La RAM, sur ses supports. Ces machines ont été conçues pour être réparées : la RAM, et souvent la logique, sont sur supports. Tout ré-enficher d'abord — trente ans d'oxyde, c'est un no-boot classique. Puis échanger les puces : une RAM morte donne en général un motif de caractères parasites reproductible, ou un écran figé sur un caractère fixe.

5. Le clavier. Une console n'en a pas ; celui d'un ordinateur est une pièce d'usure. Un clavier à membrane lâche par lignes ou colonnes entières mortes — c'est la membrane, pas la machine. Un clavier mécanique demande un nettoyage de contacts, pas un remplacement. Voir cette page : le mode de panne est souvent documenté par modèle.

6. Le support — cassette ou disquette. Les deux se ramènent souvent aux mêmes choses : une tête sale, et pour la cassette l'azimut et une courroie devenue goudron. ⚠️ Côté disquette, vérifier que la mécanique a bien une courroie avant d'en chercher une : beaucoup en ont, mais certains lecteurs sont à entraînement direct, et démonter pour trouver une pièce qui n'existe pas ne sert qu'à user le lecteur. Une machine qui démarre mais ne charge rien est une panne de lecteur, pas de logique — inutile de la chercher sur la carte.

7. La sortie vidéo. RF, composite, RGB ou moniteur dédié selon la machine (voir Identification). Tester avec autre chose avant de conclure : un modulateur d'époque et un téléviseur moderne se fâchent bien plus souvent que l'un des deux n'est en panne.

8. Toujours rien. Maintenant la logique : rails sur la carte, reset, horloge, bus. → Diagnostic PCB

Pannes fréquentes¶

Symptôme	Cause probable	Piste
Fumée / claquement à l'allumage	RIFA secteur	Remplacer le RIFA
Instabilité / plantages	alim (caps) / RAM	Recap alim, substituer RAM
Corrosion (IIGS)	pile qui a coulé	Déposer, réparer pistes
Disquette non lue	vitesse Disk II / tête	Régler vitesse, nettoyer
Carte non détectée	contacts de slot	Nettoyage IPA, réinsertion

Modernisation & mods — quoi acheter, comment¶

RIFA de l'alim + pile IIGS qui coule

Les condensateurs RIFA (antiparasite) de l'alim fument/explosent avec l'âge → les remplacer dès l'acquisition. Sur IIGS, la pile soudée coule et ronge la carte → la déporter (support coin-cell externe), nettoyer/neutraliser, réparer les pistes.

Stockage moderne - Floppy Emu (BMOW) 🟢 : émule Disk II et disque dur SmartPort depuis une carte SD (boîtier externe sur le connecteur lecteur) ; CFFA3000 🟢 (CF/USB en disque dur, carte slot Apple) ; cartes A2Pico/BOOTI 🟢.

Vidéo - Sortie composite NTSC 🟢 → upscaler ; cartes RGB d'époque (Apple RGB / Video-7) ou modernes 🟠 pour du RVB/VGA.

Extensions - Cartes 80 colonnes / language card (repro) 🟢, son Mockingboard (repro) 🟢, //e = slots libres.

Fiabilisation : peu d'électrolytiques sur la carte Apple II ; nettoyage des supports d'IC.

⚠️ Ne pas héberger de ROMs/jeux — méthode uniquement.

Documentation constructeur archivée ✅¶

Documentation constructeur archivée localement.

Apple II — PDF
Apple IIc — PDF
Apple IIe — PDF
Apple IIGS — PDF

Statut

Documents constructeur sans licence explicite, conservés à titre de préservation.

Voir aussi¶

IBM PC / DOS · Commodore C64 · Piles de sauvegarde · Recap.
