Amstrad CPC Plus (464 Plus / 6128 Plus)

Refonte 1990 du CPC : même Z80A mais un ASIC « Plus » qui ajoute sprites matériels, scroll, palette 4096 couleurs et son DMA. Deux modèles — 464 Plus (cassette) et 6128 Plus (disquette 3″) — plus la version console sans clavier, la GX4000. Rétrocompatible avec la logithèque CPC d'origine.

Amstrad 6128 Plus

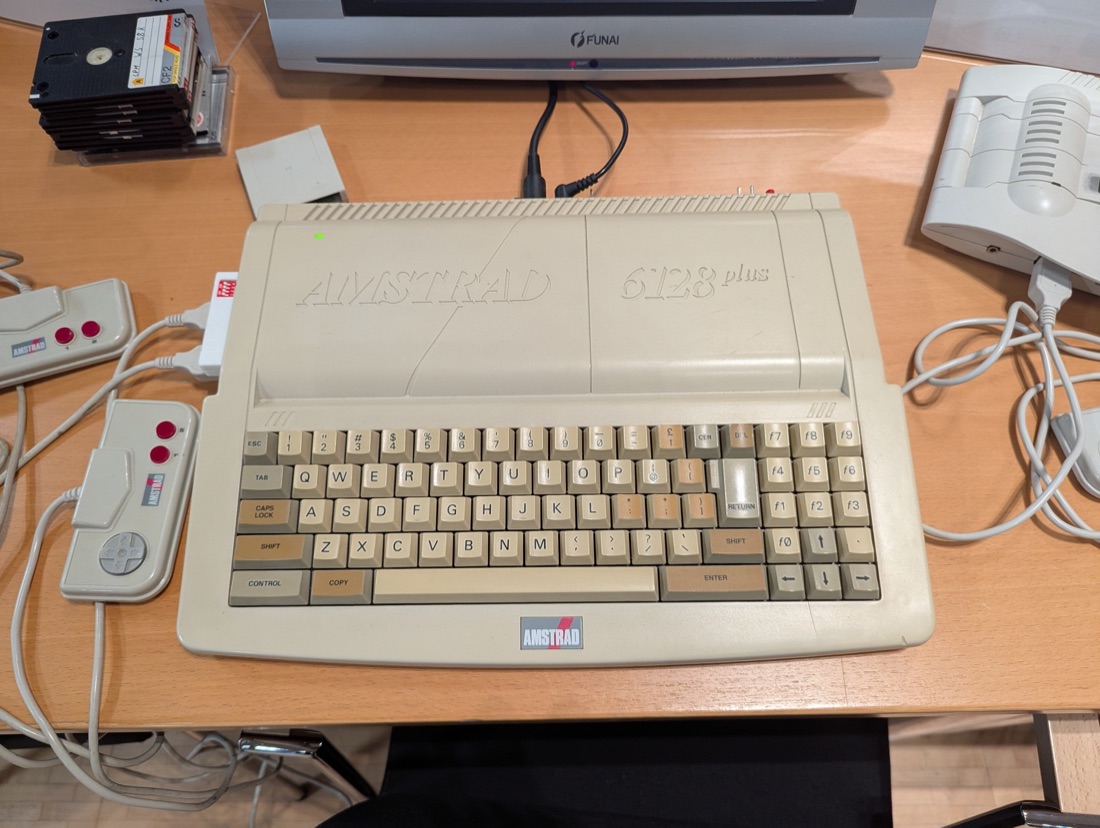

Amstrad 6128 Plus — photo Thomas Vogt, CC BY 4.0 (Wikimedia Commons).

Identification

Champ Valeur
Fabricant Amstrad
Sortie 1990 (Europe)
Modèles 464 Plus (cassette + cartouche) · 6128 Plus (disquette 3″ + cartouche)
Média Cassette ou disquette 3″ selon modèle, + cartouche ROM (≤ 4 Mbit)
Base gamme CPC ; console dérivée = GX4000
Vidéo RVB sur DIN (→ péritel/SCART par câblage), moniteur CTM d'origine

Architecture (détail)

Bloc Puce Fréquence Rôle
CPU Zilog Z80A 4 MHz identique au CPC original
Graphismes ASIC « Plus » 16 sprites 16×16 (agrandissables), scroll matériel, palette 4096 (16 fond + 16 sprites à l'écran)
Son General Instrument AY-3-8912 (PSG 3 voies) + son par DMA (moins de charge CPU)
Mémoire 64 Kio (464 Plus) / 128 Kio (6128 Plus)

Le CPC Plus exécute la logithèque CPC (cassette/disquette) et les cartouches Plus / GX4000. L'ASIC est verrouillé par une séquence d'« unlock » (registre secret) : c'est lui qui gère sprites, scroll, palette et DMA son. Les jeux qui exploitent ces fonctions sont rares — d'où l'intérêt patrimonial de préserver les cartouches.

Réparation (technicien)

Lecteur disquette 3″ (6128 Plus) — la panne n°1

La courroie caoutchouc de l'entraînement fond avec le temps (résidu poisseux) → disquette qui ne tourne plus / erreurs de lecture. Remplacer la courroie (Ø à mesurer, section carrée) ; nettoyer la poulie de l'axe et la tête (alcool isopropylique). Vérifier aussi la mousse anti-poussière.

  • Média 3″ : format Amsoft/Maxell rare et cher ; côté préservation, privilégier un émulateur de lecteur (ex. Gotek avec firmware compatible Amstrad, ou HxC).
  • Contacts cartouche & bord de carte : nettoyage isopropanol si plantage au boot.
  • Sortie RVB : le CPC Plus sort du RGB propre ; le câblage vers péritel est un simple adaptateur (voir mods vidéo RGB).
  • Condensateurs : recap ciblé si image/son dégradés ; l'alimentation vient du moniteur CTM (le CPC n'a pas d'alim interne) → vérifier aussi l'alim du moniteur.
  • Clavier à membrane : touches mortes = membrane fatiguée (remplacement) ou piste coupée (pont conducteur).

Pannes fréquentes

Symptôme Cause probable Piste
Disquette non lue (6128 Plus) courroie fondue / tête sale Remplacer courroie, nettoyer tête
Rien au démarrage alim moniteur, fusible, soudures Vérifier tension moniteur → carte
Cartouche ignorée contacts / séquence unlock ASIC Nettoyer contacts, tester autre cartouche
Touches mortes membrane clavier Remplacer la membrane
Couleurs/son faux ASIC / caps Recap, vérifier l'ASIC

Mods & préservation — quoi acheter, comment

  • Gotek / HxC (6128 Plus) 🟡 : émulateur de lecteur qui remplace le 3″ (rare, courroies HS) → images disque DSK depuis une clé USB. Se branche sur la nappe 34 broches du lecteur ; régler le DRIVE SELECT et l'alim. Le firmware FlashFloppy est recommandé (compatible formats CPC).
  • Flashcart C4CPC 🟢 : cartouche SD qui charge les jeux Plus / GX4000 depuis une carte SD dans le port cartouche — plug-and-play.
  • Vidéo RVB 🟢 : le CPC Plus sort du RVB sur son connecteur → câble péritel/SCART adapté (attention au brochage/sync Amstrad) puis OSSC/RetroTINK. Aucun mod interne.
  • Recap de fiabilité (alim/vidéo).
  • ⚠️ Ne pas héberger de ROMs/disquettes — méthode uniquement.

Photos / assets

(À ajouter : 464 Plus, 6128 Plus, ASIC, lecteur 3″, cartouche.)
